齿轮传动链的运动精度与加工误差
综合偏差,齿形误差,压力角误差
综合偏差,齿形误差,压力角误差
综合偏差、齿形误差和压力角误差都是在齿轮传动中的重要概念，它们对于齿轮传动的性能和精度都有着重要的影响。
首先，我们来谈谈综合偏差。
综合偏差是指齿轮齿廓曲线与理论齿廓曲线之间的最大偏差，它是齿轮加工质量的重要指标之一。
综合偏差的大小直接影响着齿轮传动的传动误差和噪声。
通常情况下，综合偏差越小，齿轮传动的性能就越稳定、精度就越高。
其次，齿形误差是指实际齿轮齿形与标准齿形之间的偏差。
齿形误差会导致齿轮传动中的啮合不良、振动和噪声增加，甚至会引起齿轮损坏。
因此，控制齿形误差对于提高齿轮传动的工作效率和可靠性至关重要。
最后，压力角误差是指齿轮的实际压力角与理论压力角之间的偏差。
压力角误差会影响齿轮啮合时的载荷分布和传动误差，从而影响齿轮传动的工作性能。
通常情况下，压力角误差越小，齿轮传动的工作稳定性和传动精度就越高。
综合来看，综合偏差、齿形误差和压力角误差都是影响齿轮传
动性能的重要因素，它们的控制和改善对于提高齿轮传动的工作效率、精度和可靠性都具有重要意义。
在实际应用中，需要通过合理的设计和加工工艺来控制和减小这些误差，以确保齿轮传动的正常运行和长期稳定性。
齿轮误差测量

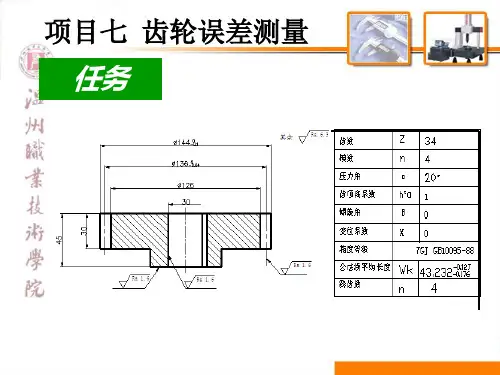

二、不同场合的要求
1、精密机床、仪表的读数齿轮 2、低速重载（起重机、矿山机械）齿轮 3、高速重载（气轮机减速器） 4、正反转齿轮
资讯
1、传递运动准确性 2、传动平稳性 3、载荷分布均匀
资讯
1、载荷分布均匀性 2、侧隙要合理
资讯
1、传递运动的准确性 2、传动平稳性 3、载荷分布均匀性
要控制齿侧间隙
资讯
三、 单个齿轮的精度指标
（一）误差的产生
1、机床制造误差 2、刀具误差 3、齿坯加工、安装误差
1、几何偏心
2、运动偏心 3、机床传动链的短周期误差
（二）影响传递运动准确性的误差参数及测量
检测仪器
① 将被测齿轮安装在仪器上，松紧合适，即轴向不能窜 动，转动自如。
② 根据被测齿轮的模数选择测头，将它装在千分表上， 再将千分表装入仪器的表架上并锁紧。
③ 移动被测齿轮的位置，使测头处于齿宽中部。
④ 松开立柱6后的紧定螺钉，转动调节螺母7，使测头处 于齿槽内，并压表0.2—0.3mm左右，锁紧螺钉，将表针调 为0，开始记录数据。
（2）误差产生的原因：机床分度蜗轮偏心，使齿坯 转速不均匀，引起齿面左右切削不均匀所造成的齿轮 切向长周期误差
（3）影响：齿轮传递运动不准确
（4）公法线长度测量步骤
1）根据被测齿轮参数，计算（或查表）公法线公称值和跨 齿数
2）校对公法线千分尺零位值。
3）根据右图形式，依次测量 齿轮公法线长度值（测量全 齿圈），记下读数
（1）定义：齿轮端截面上，齿形工作部分内（齿顶倒棱部 分除外），包容实际齿形的两条设计齿形间的法向距离。
齿轮传递误差
齿轮传递误差一、引言齿轮传递误差是指在齿轮传动过程中，由于制造工艺、材料性能、运动精度等因素的影响，使得实际传动比与理论传动比之间存在差异的现象。
齿轮传递误差会对机械设备的运行精度和寿命产生重要影响，因此研究齿轮传递误差具有重要意义。
二、齿轮传递误差的分类1. 几何误差几何误差是指由于加工和装配等原因导致齿轮副中心距、啮合角度、模数等几何参数与理论值之间存在偏差。
几何误差是影响齿轮副传动精度最主要的因素之一。
2. 运动误差运动误差是指由于机构本身刚度不足或外力干扰等原因导致齿轮副转动过程中出现的偏移。
运动误差会导致实际啮合点位置与设计啮合点位置不同，从而影响传动精度。
3. 材料和加工质量问题材料和加工质量问题也会对齿轮传递误差产生影响。
例如，材料的硬度、强度等性能不符合要求，或者加工过程中出现的表面粗糙度、几何形状等问题都会导致齿轮副传动精度下降。
三、齿轮传递误差的计算方法1. 理论传动比计算法理论传动比是指在理想情况下齿轮副的传动比。
根据齿轮几何参数和啮合理论，可以通过以下公式计算出理论传动比：i = (z2/z1) * (cosα1/cosα2)其中，i为传动比；z1和z2为两个齿轮的齿数；α1和α2为两个齿轮啮合时法线与切线夹角。
2. 实际传动比测量法实际传动比是指在实际运行中齿轮副的传动比。
可以通过测量输出轴转速和输入轴转速，然后计算出实际传动比。
实际测量中需要注意测量仪器的精度和稳定性。
3. 频谱分析法频谱分析法是一种基于信号处理技术的方法，可以通过对输入输出信号进行频谱分析，从而得到齿轮副的传动误差。
该方法需要使用专门的测试设备和软件。
四、减小齿轮传递误差的方法1. 提高齿轮几何精度提高齿轮几何精度是减小齿轮传递误差最有效的方法之一。
可以通过提高加工精度、改进加工工艺等方式来提高齿轮几何精度。
2. 优化设计在设计阶段就考虑到齿轮副的传动误差问题，采取合适的设计方案和材料选择，可以有效地减小传动误差。
齿轮精度出现偏差的5大原因
齿轮精度出现偏差的5大原因来源：机械论坛（）1.齿圈径向跳动误差(即几何偏心)齿圈径向跳动是指在齿轮一转范围内，测头在齿槽内或轮齿上，与齿高中部双面接触，测头相对于轮齿轴线的最大变动量。
也是轮齿齿圈相对于轴中心线的偏心，这种偏心是由于在安装零件时，零件的两中心孔与工作台的回转中心安装不重合或偏差太大而引起。
或因顶尖和顶尖孔制造不良，使定位面接触不好造成偏心，所以齿圈径跳主要应从以上原因分析解决。
2.公法线长度误差(即运动偏心)滚齿是用展成法原理加工齿轮的，从刀具到齿坯间的分齿传动链要按一定的传动比关系保持运动的精确性。
但是这些传动链是由一系列传动元件组成的。
它们的制造和装配误差在传递运动过程中必然要集中反映到传动链的末端零件上，产生相对运动的不均匀性，影响轮齿的加工精度。
公法线长度变动是反映齿轮牙齿分布不均匀的最大误差，这个误差主要是滚齿机工作台蜗轮副回转精度不均匀造成的，还有滚齿机工作台圆形导轨磨损、分度蜗轮与工作台圆形导轨不同轴造成，再者分齿挂轮齿面有严重磕碰或挂轮时咬合太松或太紧也会影响公法线变动超差。
3.齿形误差分析齿形误差是指在齿形工作部分内，包容实际齿形廓线的两理想齿形(渐开线)廓线间的法向距离。
在实际加工过程中不可能获得完全正确的渐开线齿形，总是存在各种误差，从而影响传动的平稳性。
齿轮的基圆是决定渐开线齿形的惟一参数，如果在滚齿加工时基圆产生误差，齿形势必也会有误差。
基圆半径R=滚刀移动速度／工作台回转角速度x cos ao (ao为滚刀原始齿形角)，在滚齿加工过程中渐开线齿形主要靠滚刀与齿坯之间保持一定速比的分齿来保证，由此可见，齿形误差主要是滚刀齿形误差决定的，滚刀刃磨质量不好很容易出现齿形误差。
同时滚刀在安装中产生的径向跳动、轴向窜动(即安装误差)也对齿形误差有影响。
常见的齿形误差有不对称、齿形角误差(齿顶变肥或变厚)、产生周期误差等。
4.齿向误差分析齿向误差是在分度圆柱面上，全齿宽范围内，包容实际齿向线的两条设计齿向线的端面距离。
齿轮的误差及其分析
齿轮误差及其分析第一节：渐开线圆柱齿轮精度和检测对于齿轮精度，主要建立了下列几个方面的评定指标：一．运动精度：评定齿轮的运动精度，可采用下列指标：1．切向综合总偏差F i′：定义：被测齿轮与理想精确的测量齿轮单面啮合时在被测齿轮一转，（实际转角与公称转角之差的总幅度值）被测齿轮的实际转角与理论转角的最大差值。
切向综合总偏差F i′。
（它反映了齿轮的几何偏心、运动偏心和基节偏差、齿形误差等综合结果。
）ΔF i2．齿距累积总偏差F p，齿距累积偏差F pk。
定义：齿轮同侧齿面任意弧段（k=1或k=z）的最大齿距累积偏差。
它表现为齿距累积偏差曲线的总幅值。
——齿距累积总偏差。
在分度圆上，k个齿距的实际弧长与公称弧长之差的最大绝对值，称k个齿距累积误差ΔF pk。
k为2到小于Z/2的正数。
这两个误差定义虽然都是在分度圆上，但实际测量可在齿高中部进行。
这项指标主要反映齿轮的几何偏心、运动偏心。
用ΔF p 评定不如ΔF i′全面。
因为ΔF i是在连续切向综合误差曲线上取得的，而ΔF p不是连续的，它是折线。
ΔF i′= ΔF p+ Δf f测量方法：一般用相对法，在齿轮测量机上测量。
3．齿圈径向跳动ΔF r与公法线长度变动ΔF w：ΔF r定义：在齿轮一转围，测头在齿槽，于齿高中部双面接触，测头相对于齿轮轴线的最大变动量。
它只反映齿轮的几何偏心，不能反映其运动偏心。
（用径跳仪测量检测。
）由于齿圈径跳ΔF r 只反映齿轮的几何偏心，不能反映其运动偏心。
因此要增加另一项指标。
公法线长度变动ΔF w。
ΔF w定义：在齿轮一周围，实际公法线长度最大值与最小值之差。
ΔF w=W max-W min测量公法线长度实际是测量基圆弧长，它反映齿轮的运动偏心。
测量方法：用公法线千分尺测量。
4．径向综合误差ΔF i″和公法线长度变动ΔF w：齿轮的几何偏心还可以用径向综合误差这一指标来评定。
ΔF i″定义：被测齿轮与理想精确的测量齿轮双面啮合时，在被测齿轮一转，双啮中心距的最大变动量。
影响齿轮传动精度的加工误差分析
的影 响。
关键词 ｉ ； 齿轮 传动精度； 径向误差； 切向误差
中图分类号 ：Ｇ ’５ Ｉ ’
ｐ ｏ ｅ ｓ ｏ ｅ ￣ｒ ｉ ｎ ．Ｗｈ ｌ ａ ｇ ｎ ｉ ｒｏ ｅｅ ｏ ｔ ｅ ａ ｃ ｍｕ ａ ｅ ｅ ｒｏ ｆｔ ｇ ｎ ａ ｓ ｌｃ ｍｅ ｔ ｕ ｏ ｒｃ ｆｇ ａ ｓ ｒ ｏｌ ｇ ｉ ｉ ｔ ｎ ｅ ｔ ｅｒ ｒｒ ｆｒ ｔ ｈ ｃ ｕ ｌｔｄ ｇ ａ ｅ ｒ ｒｏ ａ ｅ ｔ ｄ ｐ ａ ｅ ｎ ｅ ｔ ｅ ｌ ａ ｓ ｒ ｎ ｉ ｉ ｌ ｄ
Ｔ ｗ控制 ， 也可 以 由切 向综 合公 差 Ｔ诫 周节 累积 公 ｉ
差Ｔ ｐ进行 综合 控制 。
Ｐ） ２ 。显然 ， 种 齿径 向 位 移 引 起 的 ， 称 为 齿 轮 的 径 向误 差 。 故
齿 轮 的径 向误 差可通 过齿 圈的径 向跳动 Ａ ｒ 径 Ｔ和 向综合 误差 Ａ ｉ 映 出来 。 Ｔ饭 切齿 是 产生 齿 轮 径 向误 差 的 主 要 原 因 ， 工 是
（ ｅｈｎ ａ ａｄｅ ｃ ｏｉ Ｄ ｐｒ ｅｔ Ｅｚｏ ｏａｏａ Ｃｌ ｇ ， ｏ ｕ ｅ４６０ ） Ｍ ｃａｉ ｌ ｎ ｅｔｎｃ ｅａ ｍ ｎ， ｕＶ ｃｔｎ ｏｅｅＥｚ ｕＨ ｂｉ ３０ ０ ｃ ｌ ｒ ｔ ｈ ｉｌ ｌ ｈ
Ａｂ ｔａ ｔ Ｔ ｌ ｐ ｐ ｒａ ａｙｅ ｈ ｓｏ ｒｒｄ ａ ｒｏ ｎ ａ ｇ ｎ ａ ｒｏ ｈ Ｏｌ ｅｏ ｅ ｒ ｏｌｎ ．Ｒａ ｉ ｒ ｓｒ ｃ ： ｈａ ａ ｅ ｎ ｌｚｓｔｅｌ ｓｎｆ ａｉｌ ｒｒａ ｄｔ ｅ ｔ ｅｒｒｉ ｔｅＣ ｜ｓ ｆ ａｓｒｌ ｇ ￣ ｏ ｅ ｎ ｉ ｌ ｎ ｒ ｇ ｉ ｄａ ｅ － ｌ ｒｔｒｆｒ ｏ ｔｅ ａｃ ｍｕａｅ ｅｒ ｅｒｒｏ ａｉ ｓ ｌｃ ｍｅ ｔｃ ｕ ｅ ｙ ｔｅ ｇ ｏ ｔ ｃ ｅ ｔｒ ｄ ｐ ｒ ｎ ｎ ｔｅ ｏ ｅｅｓｔ ｈ ｃ ｕ ｌｔｄ ｇａ ｒ ｆｒｄ ａ ｄ ｐａ ｅ ｎ ａ ｓ ｄ ｂ ｈ ｅ ｍｅｒ ａ ｃ ｎｅ ｅ ａｔ ｇ ｉ ｈ ｏ ｌ ｉ ｉｌ ｉ
8级齿轮传动误差
8级齿轮传动误差
摘要：
1.齿轮传动误差的概念
2.齿轮传动误差的分类
3.齿轮传动误差的影响因素
4.齿轮传动误差的控制方法
5.齿轮传动误差的应用领域
正文：
齿轮传动误差是指在齿轮传动过程中，由于各种原因导致的实际传动比与理论传动比之间的差异。
这种误差会影响齿轮传动系统的性能和寿命，因此对齿轮传动误差的分析和控制是十分重要的。
齿轮传动误差主要分为两大类：静态误差和动态误差。
静态误差主要包括齿轮齿形的制造误差、齿轮的装配误差等；动态误差主要包括齿轮的瞬时啮合冲击误差、齿轮的振动误差等。
齿轮传动误差的影响因素有很多，主要包括齿轮的材料、齿轮的加工方法、齿轮的装配方式等。
其中，齿轮的材料对齿轮传动误差的影响最为显著，因为齿轮的材料会直接影响到齿轮的硬度、韧性等性能。
齿轮传动误差的控制方法主要有两种：一是通过优化齿轮的设计，减小齿轮的制造误差和装配误差；二是通过改进齿轮的加工工艺，提高齿轮的加工精度。
齿轮传动误差在许多领域都有应用，如航空航天、汽车制造、工业机器人
等。
在这些领域，齿轮传动误差的研究和控制对于提高齿轮传动系统的性能和寿命具有重要的意义。
总的来说，齿轮传动误差是一个复杂的问题，需要从多方面进行研究和控制。
齿轮的精度与公差
1、齿轮精度主要是控制齿轮在运转时齿轮之间传递的精度，比如：传动的平稳性、瞬时速度的波动性、若有交变的反向运行，其齿侧隙是否达到最小，如果有冲击载荷，应该稍微提高精度，从而减少冲击载荷带给齿轮的破坏。
2、如果以上这些设计要求比较高，则齿轮精度也就要定得稍高一点，反之可以定得底一点3、但是，齿轮精度定得过高，会上升加工成本，需要综合平衡4、你上面的参数基本上属于比较常用的齿轮，其精度可以定为：7FL，或者7-6-6GM精度标注的解释：7FL：齿轮的三个公差组精度同为7级，齿厚的上偏差为F级，齿厚的下偏差为L级7-6-6GM：齿轮的第一组公差带精度为7级，齿轮的第二组公差带精度为6级，齿轮的第三组公差带精度为6级，齿厚的上偏差为G级，齿厚的下偏差为M级5、对于齿轮精度是没有什么计算公式的，因为不需要计算，是查手册得来的。
6、精度等级的确定是工程师综合分析的结果，传动要求精密、或者是高负载、交变负载……就将精度等级定高一点7、精度等级有5、6、7、8、9、10级，数值越小精度越高8、（齿厚）偏差等级也是设计者综合具体工况给出的等级，精密传动给高一点，一般机械给低一点，闭式传动给高一点，开式传动给低一点。
9、（齿厚）偏差等级有C、D、E、F、G、H、J、K、L、M、N、P、R、S级，C级间隙最大，S级间隙最小。
10、不管是精度等级，还是偏差等级，定得越高，加工成本也越高，需要综合分析之后再具体的给出一个恰当的精度等级和偏差等级。
11、对于齿轮的常规检验项目，分为3组检验项目，分别如下：12、第一组检验项目主要是保证传递运动的准确性，其项目包括：切向综合公差Fi'、周节累积公差Fp、k个周节累积公差Fpk、径向综合公差Fi"、齿圈径向跳动公差Fr、公法线长度变动公差Fw13、第二组检验项目主要是保证传递运动的平稳性、噪声、振动，其项目包括：切向一齿综合公差fi'、基节极限偏差fpb、周节极限偏差fpt、径向一齿综合公差fi"14、第三组检验项目主要是保证载荷分布的均匀性，其项目包括：齿向公差Fβ、接触线公差Fb、轴向齿距极限偏差Fpx15、齿轮的齿坯公差的精度等级为：5、6、7、8、9、10级16、齿轮中间的孔公差、及其形位公差：IT5、IT6、IT7、IT8级17、齿轮轴的尺寸公差、及其形位公差：IT5、IT6、IT718、顶圆直径公差：IT7、IT8、IT919、基准面的径向跳动、基准面的端面跳动：根据直径的大小，按照5、6、7、8、9、10级查表20、需要说明一下：我给出的·第一组、第二组、第三组检验项目是比较全的，但是，在实际中，在实际的图纸上，我们列出的检验项目没有这么多，太多了不但给检验带来麻烦，还增加制造成本，所以，在图纸上只检验其中的几项即可，你可以参看一下专业的齿轮图纸，也可以在《机械设计手册》上看看例题，在此给你列出常规要检查的、在图纸上要列出来的项目：21、小齿轮的检验项目：21、根据你上面给出的参数，小齿轮的精度等级可以定为7FL，接下来级，就是按照精度等级差手册：22、周节积累公差Fp：0.06323、周节极限偏差fpt：0.01824、在图纸上标注的齿坯公差：内孔按照IT7级：在手册上按照孔径大小查《标准公差表》25、顶圆的径向跳动：按照外径尺寸大小查《标准公差表》26、大齿轮的检验项目：27、周节积累公差Fp：0.09028、周节极限偏差fpt：0.02029、在图纸上标注的齿坯公差：内孔按照IT7级：在手册上按照孔径大小查《标准公差表》30、顶圆的径向跳动：按照外径尺寸大小查《标准公差表》从你不断提问来看，你钻研得很深，非常不错，未来的工程师！但是，要系统的学习呀，机械工程师目前是非常吃香的，毕业后是可以拿高工资的，希望你努力！希望以上能够对你有所帮助。
齿轮加工误差产生的原因和消除方法
螺旋线偏2、使偏差3、除另有4、螺旋线6、除另有齿廓（齿①、使偏②、除另6、可用长6、至少测1、螺旋线偏差的评定范围L β除另有规定外，系指在轮齿两端处各减去下面两个数值中较小的一个以后的“齿线长度”，此两个数值为5％的齿宽或等于一个模数的长度。
5、被测齿面的平均螺旋线是设计螺旋线的纵坐标减去一条斜直线的纵坐标后得到的曲线。
这条斜直线使得在评定范围内，实际螺旋线对平均螺旋线偏差的平方和最小。
因此，平均螺旋线的位置和倾斜可以用“最小二乘法”求得。
1、齿廓偏差在齿轮端平面内且垂直于渐开线齿廓的方向计算，若在齿面的法向测量，应将测量值除以cosβb 后再与公差数值进行比较。
7、除另有规定外，齿廓偏差应在齿宽中间位置测量。
当齿宽大于250mm时，应增加两个测量部位，即在距齿宽每侧15％的齿宽处测量。
2、设计齿廓系指符合设计规定的齿廓，当物其他限定时，是指端面齿廓。
设计齿廓可以设备修正的理论渐开线，包括修缘齿形。
凸齿形等。
3、被测齿面的平均齿廓是设计齿廓线的纵坐标减去一条斜直线的纵坐标后得到的曲线。
这条斜直线使得在齿廓评定范围内，实际齿廓线对平均齿廓线偏差的平方和为最小。
因此，平均齿廓线的位置和倾斜可以用“最小二乘法”求得。
4、齿廓评定范围La系指可用长度L AE 中的一部分，除另有规定，其长度等于从E点开始延伸刀有效长度L AE 的92％。
对于L AE 剩下的8％为靠近齿顶处的L AE 与La之差。
在评定齿廓总偏差和齿廓形状偏差时，应遵守下述规则：5、有效长度L AE 系指可用长度对应于有效齿廓的那部分。
对于齿顶，其有与可用长度同样的限定（A点）。
对于齿根，有效长度延伸刀与配对齿轮有效啮合的终止点E（即有效齿廓的起始点）。
如果不知道配对齿轮，则E点为与基本齿条相啮合的有效齿廓的起始点。
齿轮的误差及其分析
齿轮误差及其分析第一节:渐开线圆柱齿轮精度和检测对于齿轮精度，主要建立了下列几个方面的评定指标：一. 运动精度：评定齿轮的运动精度，可采用下列指标：1 .切向综合总偏差Fi':定义：被测齿轮与理想精确的测量齿轮单面啮合时在被测齿轮一转内，（实际转角与公称转角之差的总幅度值）被测齿轮的实际转角与理论转角的最大差值。
切向综合总偏差F「。
2 .齿距累积总偏差F p，齿距累积偏差F pko定义：齿轮同侧齿面任意弧段（k=1或k=z）内的最大齿距累积偏差。
它表现为齿距累积偏差曲线的总幅值。
一一齿距累积总偏差。
在分度圆上，k个齿距的实际弧长与公称弧长之差的最大绝对值，称k个齿距累积误差AFpkok为2到小于Z/2的正数。
这两个误差定义虽然都是在分度圆上，但实际测量可在齿高中部进行。
这项指标主要反映齿轮的几何偏心、运动偏心。
用AF p评定不如△ F「全面。
因为皆是在连续切向综合误差曲线上取得的，而AF p不是连续的，它是折线。
AFi' = AF p + Af f测量方法：一般用相对法，在齿轮测量机上测量。
3.齿圈径向跳动△ F r与公法线长度变动△ F w：AFr定义：在齿轮一转范围内，测头在齿槽内，于齿高中部双面接触，测头相对于齿轮轴线的最大变动量。
它只反映齿轮的几何偏心，不能反映其运动偏心。
（用径跳仪测量检测。
）由于齿圈径跳△ F r只反映齿轮的几何偏心，不能反映其运动偏心。
因此要增加另一项指标。
公法线长度变动△ F w o△Fw定义：在齿轮一周范围内，实际公法线长度最大值与最小值之差。
馈w=W max-W min测量公法线长度实际是测量基圆弧长，它反映齿轮的运动偏心。
测量方法：用公法线千分尺测量。
4.径向综合误差△ Fi”和公法线长度变动△ F w：齿轮的几何偏心还可以用径向综合误差这一指标来评定。
△Fi"定义：被测齿轮与理想精确的测量齿轮双面啮合时，在被测齿轮一转内，双啮中心距的最大变动量。
齿轮传动误差报告
齿轮传动误差报告1. 引言在机械工程中，齿轮传动广泛应用于各种机械设备中。
然而，由于制造、安装等因素的影响，齿轮传动可能会产生一定的误差。
本报告旨在对齿轮传动误差进行分析和评估，并提出相关的解决方法。
2. 齿轮传动误差的定义和分类齿轮传动误差是指实际传动速比与理论传动速比之间的差异。
根据误差的来源，齿轮传动误差可分为制造误差、安装误差和运行误差。
2.1 制造误差制造误差主要是由于齿轮制造过程中的精度限制导致的误差。
制造误差包括齿轮的模数误差、齿数误差、齿面形状误差等。
2.2 安装误差安装误差主要是由于齿轮安装时的不精确或不恰当导致的误差。
安装误差包括齿轮的定心误差、齿轮轴线误差等。
2.3 运行误差运行误差主要是由于齿轮传动在运行过程中受到外界因素的影响导致的误差。
运行误差包括齿轮的磨损误差、齿轮轴向移动误差等。
3. 齿轮传动误差的影响齿轮传动误差会对机械设备的工作性能和寿命产生一定的影响。
3.1 工作性能影响齿轮传动误差会引起传动系统的振动和噪声，降低传动效率，影响传动的精度和稳定性。
3.2 寿命影响齿轮传动误差会加速齿面磨损，导致齿轮传动的寿命缩短。
4. 齿轮传动误差的测试和评估方法为了准确评估齿轮传动误差，可以采用以下测试和评估方法：4.1 测试方法常用的测试方法包括齿轮测量仪、滚动轴承测力仪、干涉法等。
这些测试方法可以获取齿轮传动的实际传动速比、齿面形状、轴向位移等数据。
4.2 评估方法基于测试数据，可以采用误差分析法、统计分析法等方法对齿轮传动误差进行评估。
这些方法可以对误差进行定量分析和定性分析，评估误差的大小和对传动性能的影响程度。
5. 解决齿轮传动误差的方法为了降低齿轮传动误差，可以采取以下方法：5.1 制造控制通过优化齿轮制造过程，控制齿轮的模数、齿数等参数，减小制造误差。
5.2 安装调整在齿轮安装过程中，加强定心和校正，减小安装误差。
5.3 优化润滑合理选择润滑剂，并定期添加和更换，减小运行误差。
齿轮传动精度
On the evening of July 24, 2021
Courseware template
5.基节偏差△fpb： ——实际基节与公称基 节之差。 实际基节：基圆柱切平 面所截两相邻同侧齿面的 交线之间的距离。 原因：刀具的基节偏差 和齿形角误差。
On the evening of July 24, 2021
Courseware template
二、影响传动平稳性的评定参数 1.一齿切向综合误差△fi’： ——被测齿轮与理想精确的测量齿轮单面啮 合时，在被测齿轮一齿距角内，实际转角与公 称转角之差的最大幅度值。
主要反映由刀具和分 度蜗杆的安装及制造误 差所造成的，齿轮上齿 形、齿距等各项短周期 综合误差，是综合性指 标。
On the evening of July 24, 2021
Courseware template
3.齿形误差△ff： ——在端截面上，齿形工作部分内（齿顶倒 棱部分除外），包容实际齿形且距离为最小的 两条设计齿形间的法向距离。 齿形误差是影响传动平稳性的主要因素，当 齿形有误差时，将破坏齿轮副的正常啮合，使 实际啮合点偏离啮合线，从而引起一对齿啮合 过程中瞬时速比的变化。
On the evening of July 24, 2021
Courseware template
2.一齿径向综合误差△fi： ——被测齿轮与理想精确的测量齿轮双面啮 合时，在被测齿轮一齿距角内，双啮中心距的 最大变动量。 综合反映了由于刀具安装偏心及制造所产生 的基节和齿形误差，属综合性项目。可在测量 径向综合误差时得出，即从记录曲线上量得高 频波纹的最大幅度值。由于这种测量受左右齿 面的共同影响，因而不如一齿切向综合误差反 映那么全面。不宜采用这种方法来验收高精度 的齿轮，但因在双啮仪上测量简单，操作方便， 故该项目适用于大批量生产的场合。
影响齿轮传动精度主要因素
影响齿轮传动精度的主要因素影响齿轮传动精度的主要原因是在加工中滚刀和被切齿轮的相对位置和相对运动发生了变化。
相对位置的变化(几何偏心)产生齿轮的径向误差；相对运动的变化(运动偏心)产生齿轮的切向误差。
(1)齿轮的径向误差齿轮径向误差是指滚齿时，由于齿坯的实际回转中心与其基准孔中心不重合，使所切齿轮的轮齿发生径向位移而引起的周节累积公差，如图9—4所示。
齿轮的径向误差一般可通过测量齿圈径向跳动△Fr反映出来。
切齿时产生齿轮径向误差的主要原因如下：①调整夹具时，心轴和机床工作台回转中心不重合。
②齿坯基准孔与心轴间有间隙，装夹时偏向一边。
③基准端面定位不好，夹紧后内孔相对工作台回转中心产生偏心。
(2)齿轮的切向误差齿轮的切向误差是指滚齿时，实际齿廓相对理论位置沿圆周方向(切向)发生位移，如图9-5所示。
当齿轮出现切向位移时，可通过测量公法线长度变动公差△Fw 来反映。
切齿时产生齿轮切向误差的主要原因是传动链的传动误差造成的。
在分齿传动链的各传动元件中，对传动误差影响最大的是工作台下的分度蜗轮。
分度蜗轮在制造和安装中与工作台回转中心不重合（运动偏心），使工作台回转中发生转角误差，并复映给齿轮。
其次，影响传动误差的另一重要因素是分齿挂轮的制造和安装误差，这些误差也以较大的比例传递到工作台上。
齿轮的材料要求与选用齿轮应按照使用时的工作条件选用合适的材料。
齿轮材料的合适与否对齿轮的加工性能和使用寿命都有直接的影响。
一般来说，对于低速重载的传力齿轮，齿面受压产生塑性变形和磨损，且轮齿易折断。
应选用机械强度、硬度等综合力学性能较好的材料，如18CrMnTi；线速度高的传力齿轮，齿面容易产生疲劳点蚀，所以齿面应有较高的硬度，可用38CrMoAlA氮化钢；承受冲击载荷的传力齿轮，应选用韧性好的材料，如低碳合金钢18CrMnTi；非传力齿轮可以选用不淬火钢，铸铁、夹布胶木、尼龙等非金属材料。
一般用途的齿轮均用45钢等中碳结构钢和低碳结构钢如20Cr、40Cr、20CrMnTi等制成。
齿轮传动准确性研究
案例C ASESＯＣＣＵＰＡＴＩＯＮ1112013 07齿轮传动准确性研究文／张继东 何智慧 王 健摘 要：齿轮运动准确性就是在一转范围内实际速比相对于理论速比的变动量应限制在允许的范围内，以保证从动轮与主动轮运动协调一致。
为了使之有效地确保加工后的齿轮传动的准确性，必须对影响齿轮传动的各种因素进行分析。
关键词：齿轮传动 准确性 误差评定在机械设备中，齿轮传动应用的范围极为广泛。
凡是有齿轮传动的机器或仪器，其工作性能、承载能力、使用寿命、工作精度等都与齿轮自身的制造精度有密切的关系。
随着生产和科学的发展，机械设备在降低自身重量的前提下，要求传递的功率，转速也越来越高，有些机械则对工作精度的要求越来越高，从而对齿轮传动的精度，特别是对传动的准确性提出了更高的要求。
因此，提高齿轮加工和测量精度的方法，具有重要的意义。
齿轮传动准确性就是在一转范围内实际速比相对于理论速比的变动量应限制在允许的范围内，以保证从动轮与主动轮运动协调一致。
为了使之有效地确保加工后的齿轮传动的准确性，必须对影响齿轮传动的各种因素进行分析。
一、影响齿轮传递运动准确性的主要误差评定1.齿圈径向跳动误差ΔF r （公差为F r ）齿圈径向跳动ΔF r 是指在齿轮一转中测头在齿槽内或轮齿上的齿高中部与齿廓双面接触，测头相对于齿轮轴线的最大变动量（如图1所示），ΔF r 主要反映由于齿坯偏心造成的齿轮径向的周期误差，径向误差又导致了齿圈径向跳动的产生（如图2所示）。
图1 齿圈径向跳动误差ΔF r 图2 齿圈径向跳动齿圈径向跳动的公差F r 是对齿圈径向跳动误差ΔF r 的限制。
齿圈径向跳动误差ΔF r 的合格条件是：ΔF r ≤F r ，具体要求数值见表1。
表1 齿圈径向跳动公差F r 值（摘GB/T 1005-1988）（单位：μm）分度圆直径（mm）法向模数（mm）精度等级大于到6789-125≥1～3.5＞3.5～6.3＞6.3～10252832364045455056718090125400≥1～3.5＞3.5～6.3＞6.3～1036404550566363718680100112400800≥1～3.5＞3.5～6.3＞6.3～1045502563718080901001001121252.径向综合误差ΔF 〞i （公差为F 〞i ）ΔF 〞i 是指被测齿轮与理想精确的测量齿轮双面啮合时，在被测齿轮一转中双啮中心距的最大变动量，如图3所示。
齿轮误差分析及消隙方法
齿轮误差分析及消隙方法齿轮传动是机械传动中最重要、应用最为广泛的一种传动机构，大到航天航空装备，小到玩具仪器。
通过分析齿轮误差的来源，介绍了齿轮从设计到使用不同环节产生误差的因素，简单介绍了减小齿轮误差的方法，以实例说明齿轮消隙方法。
标签：原理；齿轮误差；减小误差方法0 引言当今社会发展迅猛，出现了自控机构、机器人机构、仿生机构、柔性及弹性机构和机电光液广义机构等，而传递与变换运动和力的可动装置中，齿轮是应用最广泛的机械结构。
齿轮传动是机械传动中最重要、应用最为广泛的一种传动机构，大到航天航空装备，小到玩具仪器。
它依靠轮齿齿廓直接接触来传递空间任意两轴间的运动和动力，并具有传递功率范围大、传动效率高、传动比准确、使用寿命长、工作可靠、结构紧凑等优点。
但齿轮传动的制造及安装精度要求高，价格较贵，一般不用于传动距离过大的场合。
对于齿轮的研究采用的方法很多，如弹性力学、动力学、有限元等，但这些方法对齿轮的模型要求高，建模越精确，仿真结果越接近实际，就齿轮啮合而言，实际啮合情况复杂多变，加上加工安装等环节都存在误差，许多数据采集较费时费力，从而使项目周期长，且齿轮的实际啮合情况与理论啮合情况不同，模拟出来的结果不能百分百与实际吻合。
由于齿轮误差的存在，轮齿的某些该接触点无法参与接触，齿轮刚度强度会变差，所以为了更好地研究齿轮，对齿轮误差进行分析是非常有必要的。
1 齿轮传动原理一对齿轮啮合，主动轮通过啮合线接触而将动力、速度、运动等传递给从动轮，两齿轮的传动，严格符合齿廓啮合基本定律即[1]：相互啮合传动的一对齿轮，在任一位置时的传动比，都与其连心线被其啮合齿廓在接触点处的公法线所分成的两线段长成反比。
2 齿轮误差来源齿轮的误差因素很多，既有偶然性误差，也有必然性误差，但各误差源对于齿轮传动起的影响各不相同。
就单个齿轮从概念到使用过程如下：按不同环节分析，齿轮误差主要来源为：设计误差、加工误差、安装误差、传动误差、空程误差、环境温度变化引起的误差等。
