液晶屏维修(面板部分)解析
液晶电视屏维修
液晶电视屏维修液晶电视屏维修范围到底是多少呢？液晶电视常见故障又有哪些呢？下面我们和液晶液晶屏维修中心一起来看看关于液晶屏维修方法吧。
一、开机出现无象无音，电源灯闪一下变成常亮，屏幕在开机瞬间闪一下白光，此故障多为背光驱动板损坏，也有可能是屏内的灯管损坏造成的。
二、出现开机一个时后花屏（马赛克），音正常，此现象弟一个是数字板不良（过孔不通或IC接触不好），弟二是机内连线接触不好。
三、开机三无，电源灯不亮，弟一个是电源板坏，弟二个是CPU部分工作不正常。
四、灯闪不能开机CPU总线工作不正常或开机程序IC（BIOS）不良，“BIOS”IC和CPU之间接触不良。
五、电视屏出现黑带，亮线问题，需请专业的技术人员维修。
阿里修专注维修，APP轻松解决您的维修难题。
六、出现满屏杂点、满屏有规律的竖条等故障，是屏组件的缓冲板损坏导致的，可以更换一对缓冲板（就算一边坏，也是买一对人家不会卖单个给你）或者测量出哪一块IC坏，更换就可以了。
七、出现花屏、满屏彩点或因短路造成电源保护、VS或VA 电压瞬间有等故障，是PDP机器里面的Y板损坏了。
八、开机保护、亮度暗等故障，是PDP机器里的X板坏了。
九、屏有光，但无字符、无图象或者图象无规则乱彩、缺色、负像、不能开机等故障，是PDPLCD里的逻辑板出现问题了。
十、暗带，线条等故障问题是最常见的，基本可以归纳屏问题，有些要有维修条件才能修，有些是因为温度高，导致COF和屏连接点的ACF脱离，这种现象可以用平头烙铁下面垫层隔热介质烫的方法修复。
十一、开机有光，一会就无光，有声音，（SHARP）除外等现象，是屏组件逆变电路（高压板）出现问题了，而光管老化和损坏都会导致高压板保护，判断光管还是高压板本身坏的方法是，取消高压板上的均值比较反馈电路。
十二、液晶电视背光灯常见故障1.背光灯在交流开机瞬间液晶屏幕亮一下就熄灭，此时，伴音，遥控，面板按键控制功能均正常此种现象为背光灯电路保护所致，原因多为背光灯升压板供电异常对于CCFL背光源电路，如果某一个背光灯管开路（常见为背光灯升压板上的灯管插座开焊或插座未插紧所导致的电路保护）或某根灯管断裂均可造成上述故障2.背光灯开关机无变化，伴音，遥控，面板按键控制均正常此故障需检测以下几个工作条件：1），背光源升压板电路的供电，常见大屏幕为24伏，极少数用120伏，小屏幕一般为12伏，2），CPU控制电路输出的背光灯升压板振荡器工作的开关控制信号，常见为高电平启动，多为3V—5V灯管点亮控制信号如果上述工作条件均具备，则可以代换背光灯升压板，如果代换背光灯升压板后故障如初，多为液晶屏组件中的背光灯管损坏3.背光灯时亮时不亮常见为背光灯升压板的灯管插座与灯管接触不良，背光灯供电高或低实际维修中，24V供电用数字表测量不应该有1V的误差（电源板上输出的24V电压无论是空载还是带载都应该稳定）十三、液晶彩电背光灯供电板的故障现象与判断方法1、故障现象液晶彩电背光灯供电板常见故障有三大类：一是无电压输出，产生黑屏、伴音正常的故障；二是输出电压低，产生屏幕亮度低的故障；三是输出电压异常，会在开机后背光灯亮一下就灭。
液晶维修培训教材-PANEL部分工作原理

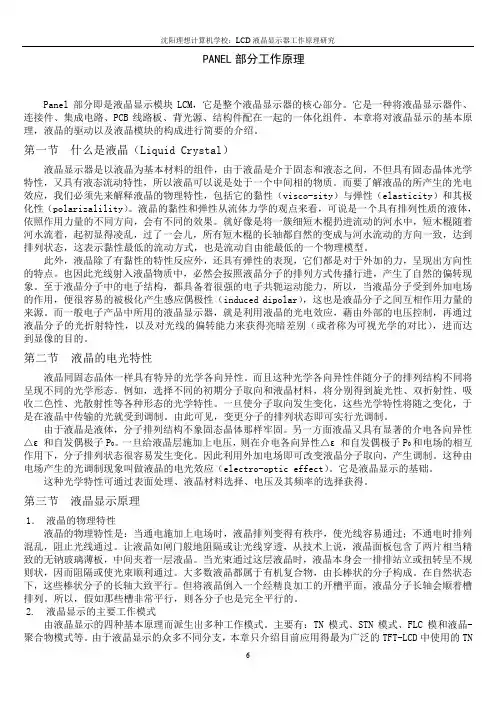

PANEL部分工作原理Panel部分即是液晶显示模块LCM，它是整个液晶显示器的核心部分。
它是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件配在一起的一体化组件。
本章将对液晶显示的基本原理，液晶的驱动以及液晶模块的构成进行简要的介绍。
第一节什么是液晶（Liquid Crystal）液晶显示器是以液晶为基本材料的组件，由于液晶是介于固态和液态之间，不但具有固态晶体光学特性，又具有液态流动特性，所以液晶可以说是处于一个中间相的物质。
而要了解液晶的所产生的光电效应，我们必须先来解释液晶的物理特性，包括它的黏性（visco-sity）与弹性（elasticity）和其极化性（polarizalility）。
液晶的黏性和弹性从流体力学的观点来看，可说是一个具有排列性质的液体，依照作用力量的不同方向，会有不同的效果。
就好像是将一簇细短木棍扔进流动的河水中，短木棍随着河水流着，起初显得凌乱，过了一会儿，所有短木棍的长轴都自然的变成与河水流动的方向一致，达到排列状态，这表示黏性最低的流动方式，也是流动自由能最低的一个物理模型。
此外，液晶除了有黏性的特性反应外，还具有弹性的表现，它们都是对于外加的力，呈现出方向性的特点。
也因此光线射入液晶物质中，必然会按照液晶分子的排列方式传播行进，产生了自然的偏转现象。
至于液晶分子中的电子结构，都具备着很强的电子共轭运动能力，所以，当液晶分子受到外加电场的作用，便很容易的被极化产生感应偶极性（induced dipolar），这也是液晶分子之间互相作用力量的来源。
而一般电子产品中所用的液晶显示器，就是利用液晶的光电效应，藉由外部的电压控制，再通过液晶分子的光折射特性，以及对光线的偏转能力来获得亮暗差别（或者称为可视光学的对比），进而达到显像的目的。
第二节液晶的电光特性液晶同固态晶体一样具有特异的光学各向异性。
而且这种光学各向异性伴随分子的排列结构不同将呈现不同的光学形态。
液晶显示器容易损坏的部件及故障分析
液晶显示器中容易损坏的部件是：高压板、数据线、驱动板、内置电源和屏幕本身，下面就介绍下这些情况进行分析：一、液晶显示器故障较多的还是高压板。
高压板出问题后，出现的故障现象一般分成2种。
1、灯管能亮一下，很快就不亮了；2、灯管根本就不亮。
针对这两种故障，都可以修复高压板或直接更换高压板。
维修时要注意的是部分显示器有灯管线开路、灯管坏了或老化也会出现能亮一下，很快就不工作了。
二、VGA线坏，造成颜色不对或机器不工作，直接更换VGA线。
更换线之前，把原线的引脚测量清楚，以便快速更换线时接错。
三、驱动板坏，一般是不开机，或开机不能正常工作。
驱动板坏，大致分为主芯片坏、M CU坏或数据丢失、供电电路坏等等。
一般驱动板坏了，修复比较麻烦，主要是零件和数据软件不好找，一般供电电路可以修修MCU坏或数据丢失某些机型是可以重写软件数据解决，但还是很多显示器没办法写（软件找不到），怎么办？在这种情况下，一般可用代用板或通用板。
四、内置电源坏，主要是不输出电压或输出电压带不起负载。
电源坏比较好修，一般先查输出部分有没有电压输出。
有的话，交流电路就基本上没问题了，要查的就是直流电路了。
保护电路出问题了、滤波电路开路或电容失效、整流二极管坏等等。
输出部分没有电压输出，先查后级负载有没有短路。
有短路先断开短路电路，看电压是不是正常了。
如果后级电路没短路，那就要查交流部分了，从交流220V到桥堆，经整流滤波后得到300V直流，300V到后级开关管到电源管理IC等电路，逐一排查。
五、屏坏，一般有以下几种情况：1、花屏竖彩条或COG、TAB不良；2、白屏或黑屏；3、亮线、亮带、暗线、黑线、黑斑；4、背光纸、背光板不良偏光膜刮伤。
这种故障的修复概率不是很高，1和3两种情况大部分需要更换LCD了。
液晶屏维修(面板部分)讲义.
• VGH电压和VGL电压的产生采用了电荷泵 电路来完成的。 • 什么是“电荷泵“电路？ • 电荷泵电路就是利用电容作为储能元件的 DC-DC变换电路
•
VGH电压是加到液晶屏行电极线上正脉冲电压的幅度；VGH幅度的 脉冲电压是由；TPS65161及外围电路产生的VGHP直流电压经过转 换而得到的 • VGHP电压产生电路； • TPS65161的（10）脚及外围元件CP18、DP5（双二极管封装） 、CP19组成一个正电压电荷泵电路，VGHP电压是由TPS65161的（ 10）脚输出的脉冲和DP5下面二极管正极端的VAAP电压在CP18、ห้องสมุดไป่ตู้DP5、CP19组成正电压电荷泵电路的叠加下产生的。原理图中的 RP19、RP20是输出VGHP电压的取样分压电路，取样电压回送至 TPS65161的（14）脚，进行输出VGHP电压的稳压及幅度调整。
伽马校正电压的产生及EC5575 （HX8915）缓冲电路
• 伽马电压是一系列非线性变化的电压，产生伽马
电压目前有两种方式； • 一种是采用专门的可编程伽马电压生成芯片， 在程序的控制下产生一系列符合液晶屏透光度特 性的非线性变化的电压。 • 另一种是利用电阻分压，产生一系列符合液晶 屏透光度特性的非线性变化的电压，我们这里介 绍的T-CON电路就是利用一系列精密设定的电阻 产生的伽马电压。
• 基准电压VREF产生电路；这个电路是一个由精密基准电 源控制器D1（KA431）、电 • R53、R54、R55、R56分压电路及VDA供电组成的稳 压电源电路。 • 只要改变R54、R55、R56分压电路的分压比值，就可以 获得小于VDA电压的任意稳压值的VREF电压输出 • 电阻分压电路R71～R89；由一串精密的电阻产生一系列 符合液晶屏透光度曲线的非线性变化的一组电压
液晶显示器液晶面板的故障分析与维修
5. 显示屏里面出现黑色硬块
讲解了LCD显示器的黑暗问题的根本原因 以及解决方案。
维修与保养技巧
1. 拆卸LCD液晶屏
液晶面板处理前需要先将液晶 涂料及支撑构架拆下，便于后 续维修。
2. 更换损坏部件
详细讲解了计算机LCD显示器常 见故障的定位方法和部件更换 步骤。
1 3. 《电子知识》杂志
涵盖广泛的电子设备行业的专业期刊，包括 液晶显示器的维修和保养。
2 4. 机电一体化技术手册
探讨机电一体化和LCD显示器维修的基本概念 和技术，若干典型维修实例。
液晶显示器未来发展趋势
1. 3D技术
LCD显示技术的未来之路不仅需要提高分辨率，还需要实现突破，比如3D技术、颜色显示技 术的进一步提升。
维修实例与案例分析
Lenovo LCD显示器维修案例分析
琐碎的丝印线破损问题看似不大，但对整个维修过 程和效果影响很大。
手持焊接工具在液晶维修中的应用
简要介绍了手持焊接工具的种类和操作技巧，并提 供了一些使用技巧。
使用AR技术辅助维修
介绍了使用AR技术修复正确问题的过程和技能。
维修流程及步骤
1
1. 故障分析
根据客户反馈确定故障，并对设备进行
2. 损坏部件更换
2
详细的外观检修及内部检测。
更换LCD凸参灯丝、光驱等等故障部件，
并进行液晶面板反应检查。
3
3. 清洁设备
清洁设备，清理掉沉积物并保持设备的
4. 检验和测试
4
干燥。
重点检验已更换部件和 LCD 液晶面板是 否正常工作，如有必要做防腐涂层处理。
维修工具和设备
液晶显示器维修手册
液晶显示器维修手册一、简介液晶显示器是现代电子设备中广泛使用的显示技术，但由于复杂的内部结构和电路，常常出现各种故障。
本手册将介绍液晶显示器的常见问题及其维修方法，以帮助读者解决问题并提高维修效率。
二、故障排查与诊断1. 无法开机- 检查电源线是否插紧- 检查插座是否通电- 检查是否有电源故障2. 显示画面异常- 出现花屏现象：重新插拔视频线，检查信号源是否正常- 显示模糊或颜色失真：检查信号线接触是否良好，进行芯片检测和更换- 亮度调节失效：检查背光灯管是否破损，更换不良效果3. 屏幕闪烁- 检查显示器与电脑的连接线是否接触良好- 检查电源是否稳定- 检查显卡驱动是否需要更新4. 触摸功能失效- 清洁触摸屏幕的表面，检查表面是否有划痕或损坏- 检查触摸板与主板的连接线是否断开- 重新校准触摸功能三、拆解与更换零件1. 工具准备- 甲字螺丝刀- 螺丝刀套装- 塑料开胶棒- 吸盘2. 拆解步骤a) 关闭电源，拔下电源线和视频线b) 使用吸盘把显示器前面板抽离c) 依次拆解背板、电路板和遮盖板，注意不要划伤电路板和相关零件3. 更换零件a) 根据故障现象找出需要更换的零件b) 谨慎拆卸故障部件，注意不要损坏其他零件c) 插入新零件，确保与相关线路连接稳固d) 重新组装显示器，注意线路的正常布放和连接四、维护与保养1. 清洁- 使用专用洁净布轻轻擦拭显示屏表面- 避免使用有腐蚀性的溶剂和清洁剂- 定期清理内部灰尘2. 使用- 避免长时间高亮度显示，以免影响屏幕寿命- 避免频繁开关屏幕，以减少电视背光管和电路板的损耗- 避免触摸屏幕用力过度，以免划伤或损坏五、安全注意事项1. 在拆解显示器时，务必注意安全，避免触电或其他意外伤害2. 当更换零件时，确保显示器断电，避免触及有电的部件3. 拆解零件时要轻拿轻放，避免损坏显示器的内部结构和电路4. 若遇到不确定的情况或操作困难，应该寻求专业人员的帮助，避免损坏设备六、结语本手册对液晶显示器的维修过程进行了简要介绍，包括故障排查与诊断、拆解与更换零件、维护与保养等方面。
液晶显示器故障维修大全
液晶显示器故障维修大全液晶显示器故障维修大全一、液晶显示器的概念：液晶是一种介于固态和液态之间的具有规则性分子排列及晶体的光学各向异性的有机化合物。
液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为其物理上具有液体与晶体的特性，故称之为“液晶”。
液晶显示器实际上就是以液晶为显示模块制作的显示器。
液晶显示器中的液晶体在工作时并不发光，而是控制外部光的通过量。
当外部光线通过液晶分子时，液晶分子的排列扭曲状态不同，光线的通过量就不同，从而实现了亮暗变化，利用这种原理可重现图像。
液晶分子扭曲的大小由加在液晶分子两边的电压差决定，因而可以实现电到光的转换。
即用电压的高低控制光的通过量，从而把电信号转换成光信号，将图像显示出来。
二、液晶显示器的结构：1. 从外观看，液晶显示器主要包括显示器外壳、显示器电源开关、功能按钮、支架及液晶显示屏（PANEL）等。
2. 从内部结构看，液晶显示器主要由驱动板（主控板）、电源板、高压板（有的和电源板设计在一起）、功能面板、VGA接口、DVI接口、液晶面板（包括液晶分子、液晶驱动芯片、彩色滤光片、偏光板、导光板等）、背光灯管组成。
液晶显示器内部结构实物图三、液晶显示器内部1. 驱动板：驱动板也叫主控板，主要用以接收、处理从外部送进来的模拟（VGA）或者数字（DVI）图像信号，并通过屏线送出驱动信号，控制液晶面板工作。
驱动板上主要包括微处理器、图像处理器、时序控制线片、晶振、各种接口及直流电压转换电路等，它是液晶显示器的检测控制中心和大脑。
2. 电源板：电源板的作用是将90~240V的交流电压转变为12V、5V、3.3V 等直流电压，供给驱动板、液晶面板等工作。
3. 高压板（又称升压板、高压条、INVERTER）：高压板主要是将主板或电源板输出的12V的直流电压转变为背光灯管启动和工作需要的1500-1800V的高频高压交流电。
有的液晶显示器的电源板和高压板会做在一起，即所谓的电源背光二合一板。
液晶显示器维修资料
液晶显示器维修资料一、电源山于解码板需要的供电电压都比较低，所以对电源的滤波效果要求比较高。
时间用长的一些机子刚开机一亮即灭，或者是平时开机工作时画面轻微的忽明忽暗，有时能开机有时不能开机，就极有可能是电源供电不足造成，这些故障在单独电源盒供电只需代换试一试就很容易解决，如果是内置供电那就需拆机检查，主查滤波电路，只要是靠近发热元件的都应该是首换对象。
也可用外接电源并上去试，因为12V和5V很容易做到。
二、高压板（灯管和高压板一起来讲）首先高压板供电良好也是至关重要，高压板坏的典型故障就是开机指示灯亮，能够控制，主机不亮或者一亮即灭。
若是灯管坏（应该说多灯的显示屏不可能一起坏，一般只是坏一根），故障也是一亮即灭。
这样就给维修人员造成一些障碍，不知道到底是灯管坏还是高压板坏，所以我建议维修人员自备一个单灯的高压驱动板，在维修时可以单独用电源驱动板，把每一根灯管都试一遍，一灯两线，两灯四线，四灯八线。
都很好接，只需接其中两根一样的线就可。
四灯六线的取两根同颜色的粗线接上可以试。
基本上不管灯管大小全部都可以试出灯管的好坏，我从12寸到3X寸都试过。
判断完灯管后就可以检查高圧板了，如果是单块高压板，我建议直接换整块，价格便宜且省事。
如果是和电源一体，首查高压板供电保险，再查振荡三极管、二极管，其实上面零件很少，可以用表逐个全测一遍也花不了儿分钟，有的用振荡IC都不是怎么好买，激励IC—般很少坏，我修了很多只是碰到一、二例。
当然在对整合式高压板无计可施的时候可以用单独的高压板代替，只要空间允许。
三、解码板解码板坏的儿率也是比较大，一般冬天坏的多。
都是由于使用者身上的静电在触摸接键的时候导致解码板损坏，好的液晶在按键上就有放电脚，并加了儿层屏蔽，维修人员在更换按键时千万不要随意把五脚的按键用四脚来代替，这样就留下了隐患。
解码芯片的损坏率和MCU的损坏率基本相等，GM系列解码芯片基本上都是键控对地漏电，如果遇到这种系列的芯片，键控脚3. 3V电压被拉坊，更换按键无效，直接换芯片0K（这种芯片也比较好买，只是价格昂贵与整体代换解码板价格相当）。
液晶显示屏原理与维修PPT课件
2012
6
精选ppt课件2021
精选ppt课件2021
Part Ⅰ 液晶模组 7
1.1 液晶模组的分类
• 按入光方式：
• 按光源类别：CCFL、LED
精选ppt课件2021
侧入式
直下式
CCFL
LED
8 8
1.2 直下式与侧入式液晶模组
精选ppt课件2021
薄 重 辉 色 均 功 结构 光利 散热 灯管
精选ppt课件2021
液晶显示屏 原理与维修
1
目录
1.液晶模组 2. PCBI 3. 背光模组结构 4. 背光模组主要器件 5. 模组的拆装方法及注意事项 6.常见问题及解决方法
1. 电视？
PDP
LED
平板电视
LCD
OLED
精选ppt课件2021
2.液晶模组与一体机
4
3.液晶电视产品路线图
精选ppt课件2021
光学膜片的作用：将点或线光源转化成面光源
27
精选ppt课件2021
4.3.1 扩散片
扩散片工作原理
LCD扩散片其原理是：利用光在不同折射率的介质中穿过， 光线发生许多折射、反射、散射，从而产生光学扩散的效果。28
精选ppt课件2021
4.3.2 增亮膜
增亮膜工作原理
• 增亮膜的作用在于把较大传播方向的光线集中到正面较小的角度内 ，使光折射、集光之后提高正面辉度
10
精选ppt课件2021
Part Ⅱ PCBI
11
2.1 PCBI的构成
精选ppt课件2021
PCBI:原意是PCB检验的一个制程，后引申为液晶面板+PCB
PCB板通过COF与CELL连接，控制图象显示。
液晶屏背光板工作原理及维修
液晶屏背光板工作原理及维修液晶屏（Liquid Crystal Display，简称LCD）背光板是液晶显示器中的重要组成部分，它起到照明的作用，使得显示器显示出来的图像能够被人眼清晰地看到。
本文将从背光板的工作原理和维修两个方面进行详细介绍。
一、液晶屏背光板的工作原理1.光源：液晶屏背光板一般采用冷阴极荧光灯（CCFL）或者LED作为光源。
CCFL是一种采用荧光体结构的灯管，其工作原理是通过高电压激发荧光体产生可见光；而LED则是利用电子与空穴的复合释放光信号。
2.光导板：光源发出的光线会被光导板更加有效地进行导光。
光导板通常采用有机玻璃或者聚碳酸酯材料制成，其表面会覆盖一层反射膜，以使得光线能够更好地被反射和扩散。
3.均匀器：光导板导光的过程中，部分光线会经过反射膜的反射和扩散，使得光线能够更加均匀地照射到液晶屏的背面。
均匀器一般采用一层均匀膜或者微透镜阵列，来将光线进行均匀化处理。
4.偏振片：背光板通常会加装两层偏振片，一层放在光源的一侧，另一层放在光导板的一侧。
偏振片能够将光源发出的非偏振光转化为线偏振光，使得后续液晶分子能够更好地对其进行调制。
综上所述，液晶屏背光板通过将光源发出的光线进行均匀化处理，并使其转化为线偏振光，为后续的液晶分子对光线进行调制提供条件，从而实现对图像的显示。
二、液晶屏背光板的维修当液晶屏背光板出现故障时，可能会导致屏幕发暗或者亮度不均匀等问题。
以下是一些背光板故障的常见原因和维修方法：1.光源故障：如果液晶屏背光板采用CCFL作为光源，那么可能出现灯管老化或者熄灭的情况；如果采用LED作为光源，可能会出现LED故障或者功率供应问题。
维修方法是更换故障的灯管或者LED，或者修复供电电路。
2.反射膜损坏：反射膜损坏会导致光线无法被良好地反射和扩散，从而影响背光的均匀性。
维修方法是更换反射膜或者导光板。
3.均匀膜或微透镜阵列损坏：均匀膜或者微透镜阵列的损坏会导致光线无法良好地进行均匀化处理，从而影响背光的均匀性。
液晶屏构造及故障解析
笔记本液晶屏的背光系统包括三个部分：升压板，背光灯管，散光板。
其工作原理是升压板将低压直流电（约12V）升压至一两万伏高压为背光灯管供电。
笔记本液晶屏灯管产生的光线经过散光板散光，尽量均匀的投射到液晶屏的每一个部分我们就可以见到液晶屏显示的的内容了。
笔记本液晶屏散光板是物理散光，好像就是一块毛玻璃。
基本没有坏的可能，坏的话只有升压板和背光灯管的可能性最大。
笔记本液晶屏屏幕发红的原因有可能是升压板损坏。
笔记本液晶屏背光灯灯管漏气引起汞蒸气泄漏会造成液晶屏发红的原因之一。
最后，拆卸本本是有一定的危险性的，最好是请有经验的选手来做！！如果开机的时候发现本本的显示屏（TFT）很暗,调对比、光暗NoteBook屏幕还是很暗，看不清楚，就是屏暗。
第一种是灯管出现问题，灯管的老化或短路都会使显示屏暗第二种是主板没电压供高压板第三种是高压板老化或烧坏或高压板的电源连接线松开、烧断，由高压板引起的屏暗是比较常见的，因为高压板长期在高温下工作，芯片会比较容易老化或烧坏第四种是屏线的折断，也是常引起屏暗的原因，因为NB都是折叠式的，用力过猛打开和闭合屏幕都会磨损屏线，频繁的使用就会容易引起屏线的折断。
为什么LCD会发黄发红？LCD在使用一定期限后，特别是亮度总调节到最大，屏本身和灯管老化就会发黄。
冷开机时屏发红主要是灯管老化，更换灯管即可。
屏幕排线起什么作用？笔记本电脑的排线其实有两种，一种是从屏幕通往显卡部分的排线，一种是从屏幕控制电路通往TFT面板的排线，这两根线都起着传输显示内容的作用，所不同的在于从屏幕通往显卡部分的排线是传送整个屏幕显示的信号，到了控制电路之后这些信号被分成每个像素要显示的内容在传往TFT面板。
如果其中任何一处的排线出现问题，显示就会不正常。
为什么笔记本屏幕色彩看起来没有台式电脑鲜艳？如果你是指LCD的比较，那么比较一下两者的先天条件你就会明白，笔记本电脑的屏幕需要省电，轻巧和减低厚度，因此笔记本电脑屏幕大多数只有一根灯管，结构紧凑，而台式机的LCD显示器不太受耗电的约束，在轻巧和减低厚度方面的要求比笔记本电脑屏幕宽松得多，因此台式机的LCD可以用多根灯管并且采用内部结构比较宽松能放下更多的反光板来提高对比度和颜色饱和度，它们在先天上就处于不同的起点，因此笔记本电脑的屏幕色彩不如台式机LCD是正常的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液晶屏维修中几个关键电压
• • • • • • Vin: PWB输入电压(12V) VDD：ASIC、S-IC、G-IC驱动电压(3.3V) 类似模拟电路的供电VCC VGH：TFT元件导通电压(~30V) VGL：TFT元件关断电压(~-6V) VAA：阶调控制电压(~17V) VCOM：液晶翻转基准电压(~7V)
•
•
• •
U6就是集成电路HX8915，引脚23～29、32～38就是缓冲电路的输入端；输 入电阻分压电路送来的VS1～VS14十四路电压。引脚1～6、9～13、18、20 、49就是缓冲电路的输出端输出GM1～GM14十四路输出电压，这GM1～ GM14电压经过T-CON板的接口CN1、CN2进入液晶屏的源极驱动电路，每 相邻两路的电压差还要经过16等分最终形成256级的伽马校正电压 图中RA5、RA6、RA7、RA8是排阻，U6的39脚输入一个电压VSCM（即 VCOM), 其47脚输出液晶屏公共电极的VCOM电压，对于公共电极电压为固 定值的，这个VCOM电压大约是VREF的一半左右。图中的CA5、CA6、CA7 是消除干扰的电容器。 U6的47脚输出Vcom电压： Vcom就是公共电压，液晶像素一边电极电压为源极驱动电压，另一边为公 共电极，公共电极电压是Vcom。这两个电压差决定了加在液晶分子上的电压 ，因此这个Vcom电压对最终的显示效果影响最大。是检修液晶屏幕图像故障 必须首要测量的电压
• VGL电压产生电路； • TPS65161的（11）脚及外围元件CP22、DP7 （双二极管封装）、CP23组成一个负电压电荷泵 电路，因为是负电压输出二极管及电容器的极性 反接，工作原理非常简单，原理图中的RP22、 RP23是输出VGL电压的取样分压电路，取样电压 回送至TPS65161的（13）脚，进行输出VGHP 电压的稳压及幅度调整，此电压一般在-5V至-6V 左右。
• 在集成电路上有一个LVDS信号的选择端子 （引脚），符号是：SELLVDS或LVDS OPTION, CM1682A的23脚 SELLVDS就 是输入信号VESA格式及JEIDA格式的选择 端子，此端子悬空或接地是VESA格式，接 高电平是JEIDA格式，在维修的过程中，换 屏、换板一定要注意此问题
伽马校正电压的产生及EC5575 （HX8915）缓冲电路
• 伽马电压是一系列非线性变化的电压，产生伽马
电压目前有两种方式； • 一种是采用专门的可编程伽马电压生成芯片， 在程序的控制下产生一系列符合液晶屏透光度特 性的非线性变化的电压。 • 另一种是利用电阻分压，产生一系列符合液晶 屏透光度特性的非线性变化的电压，我们这里介 绍的T-CON电路就是利用一系列精密设定的电阻 产生的伽马电压。
• VGH电压和VGL电压的产生采用了电荷泵 电路来完成的。 • 什么是“电荷泵“电路？ • 电荷泵电路就是利用电容作为储能元件的 DC-DC变换电路
•
VGH电压是加到液晶屏行电极线上正脉冲电压的幅度；VGH幅度的 脉冲电压是由；TPS65161及外围电路产生的VGHP直流电压经过转 换而得到的 • VGHP电压产生电路； • TPS65161的（10）脚及外围元件CP18、DP5（双二极管封装） 、CP19组成一个正电压电荷泵电路，VGHP电压是由TPS65161的（ 10）脚输出的脉冲和DP5下面二极管正极端的VAAP电压在CP18、 DP5、CP19组成正电压电荷泵电路的叠加下产生的。原理图中的 RP19、RP20是输出VGHP电压的取样分压电路，取样电压回送至 TPS65161的（14）脚，进行输出VGHP电压的稳压及幅度调整。
• R71～R79及R81～R89组成两组串联电路，基准电源 VREF作为这个两路电阻分压电路的供电源，在这各电阻 的分压点输出（VS1～VS14）14个电压，由于电阻阻值 的不同搭配，这14个电压的值正好组成了一个符合液晶屏 透光度曲线变化相对于的电压值。 • 在维修时必须注意，这几个电阻的位置比较靠近缓冲集成 电路，在使用热风枪拆卸集成电路时，要避免热风枪不要 吹及把这几个电阻，否则“吹”跑一只，一般是配不到的 如5.49K 1.13K 7.15K 562欧等
由VGHP到VGH
• VGH是液晶屏栅极驱动脉冲，对于不同的液晶屏 ，不同的信号，不同的显示分辨率这个脉冲的幅 度、宽度都是不同的，而TPS65161只是输出的 一个22V至30V左右的直流电压，对于不同的液晶 屏及不同的信号标准及分辨率要由事先设定的软 件及接收的信号决定，这个控制由VGHP直流电 压转换为VGH液晶屏栅极驱动脉冲的控制信号就 是由CM1682A的（37）脚输出的VGON和（36） 脚输出的VGOFF决定的
• CM1682A的引脚5、6、7、8、10、11、12、13、 14、15是LVDS信号的输入端。目前一般 1366×768的分辨率的标清屏是输入8位5组差分 信号，其数据线名称为0- 0+，1- 1+，2- 2+， CLK- CLK+，3- 3+（LVDS 接口的信号也有6 位 4 组差分，如果是6 位屏就没有3- 3+这一组信号） 一共5对信号，这5对信号中；其中一对线是时钟 线（CLK+、CLK-），另四对是数据线（RX0+、 RX0-；RX1+、RX1-；RX2+、RX2-；RX3+、 RX3-）
液晶屏维修
液晶面板部分
液晶屏结构
什么是偏振光
光的振动面只限于某 一固定方向的；垂直 的或水平的或其它方 向振动的；叫做偏振 光或线偏振光。
液晶屏的工作原理
• 液晶屏内部电路主要组成有“时序转换电路”、“列驱动电路”、 “行驱动电路”等组成。 • “时序转换电路”：是把电视机送来的数字图像信号进行分解、重新 组合，变成为液晶行、列驱动电路所需要的控制信号、数据信号和辅 助信号；分别送往液晶屏的“列驱动电路”和“行驱动电路”。 • “列驱动电路”：把时序转换电路送来的列控制信号和图像数据信号； 经过取样、存储、极性变换、D/A变换、灰度形成最终形成一行一行 并行的液晶屏驱动的模拟像素信号；在行同步脉冲控制下；一行一行 的加到液晶屏列电极线上 • 。“行驱动电路”：在“时序转换电路”的控制下，把行驱动脉冲逐 个的加到行电极上
• 57脚的OE信号时一个避免同一个触发的 VGH脉冲同时触发相邻两根栅极电极线的 控制信号。 • 33脚的PWRON是控制液晶屏启动的控制信 号，这个信号直接控制DC/DC转换芯片 TPS65161的9脚（EN）使能控制，可以启 动、停止DC/DC转换芯片的工作，当 TPS65161处于停止工作状态，液晶屏及驱 动电路的所有供电均关断
时序控制电路主芯片CM1682A
• CM1682A是台湾奇美（CHI MEI）公司的产品，主要应用于奇美32 寸至37寸液晶显示屏时序控制电路信号转换之用。 • 支持 一个通道6 / 8bit LVDS输入 • 支持 VGA/SVGA/XGA/WXGA分辨率 • 新型智能极性算法的双电源供电 • I/O电源为2.5V ±0.2V和逻辑电源为1.8V±0.1V供电 • 可编程TCON选择 • 嵌入式图像发生器 • 嵌入式电压检测 • 自动白色跟踪功能 • 嵌入式扩频时钟发生器 • 128引脚 QPF封装
• Vcom电压的获取； • Vcom电压是一个稳定的直流电压，其电压的稳定度决定了液晶屏 在重现图像时亮度是否稳定，一般的液晶屏；Vcom电压在6V至7V之 间这个范围之内（基本上是伽马校正电压最大值的一半左右），在 TCON电路中；Vcom电压是由基准电压（VREF）经过分压电路分压 获得，由于是液晶屏的公共电极，分压后的Vcom电压极易因为图像 内容的变化而波动，所以Vcom电压也必须经过伽马缓冲电路EC5575 缓冲后再加到液晶屏的Vcom电极，在原理图中EC5575(U6)的39脚即 为分压后Vcom电压的输入端（图纸标注为 VSCM）,EC5575(U6)的 47脚即为缓冲后就一定负载能力的Vcom电压输出端（U6 缓冲电路实 际就是一个类似 射随器的电流放大电路，具有很小的输出阻抗，不管 负载如何变化，输出电压基本稳定不变）。
缓冲电路 HX8915（EC5575、AS15）
• 前面的电阻分压电路输出14路幅度为非线性变化的的电压 ，要求每一级电压的都要非常稳定，不能有任何变化，但 是这14路电压最终是要输出去伽马校正电路，是要形成电 流的，有电流就有电压降，就会改变这14路电压的电压值 ，就会破坏形成的电压幅度曲线。为了解决这个问题，在 每一路输出都设置一个缓冲电路，在输出负载有电流变化 时仍能保证输出的电压值是稳定不变的，这个缓冲电路实 际是一个高阻抗输入低阻抗输出的增益为1的类似跟随器 的电流放大器，采用了缓冲电路后不管缓冲电路输出连接 什么样的电路，都不会影响缓冲电路输入端的电压的稳定 值。
以TPS65161为例说明这几个电 压产生的过程
• VDD的产生是由12V供电压经过 BUCK（串联型 降压开关电源）电路完成； • VDA的产生是由12V供电压经过 BOOST （并联 型升压开关电源）电路完成； • VGH的产生是由 集成电路产生方波电压及VDA经 过正电压电荷泵电路叠加完成 • VGL 的产生是由集成电路产生方波电压经过负电 压电荷泵电路完成
• 液晶屏的作用就是控制由A偏振片透过的偏 振光；扭曲还是不扭曲；从而决定是否能 穿过B偏振片。液晶的分子在周边施加电场 和不加电场就可以控制分子扭转90度，同 时带动通过的光振动波扭转90度，使水平 的偏振波变成垂直的偏振波，或者使垂直 的偏振波变成水平的偏振波。就达到了用 电信号控制光线“亮”与“暗”的目的
• VDD电压的产生：VDD电压为2.5V，由TPS65161的20脚和18脚之间 的“开关”Q3及18脚外围的DP9、LP6、CP35组成 • VDA电压的产生：VDA电压是向伽玛电路提供产生伽玛校正电压的基 准电压，电压的幅度为13.5V • 电路由储能电感LP7、二极管DP6 及TPS65161的4脚和5脚内部的接 地MOS开关管组成 • 产生的过程是：主板电路提供的12V电压经过升压电路（Boost）变 换成为23V左右的电压VAA_FB经过控制开关QP1成为23V左右的 VAAP在经过RP24降压成为VDA电压 • RP2、RP3、RP4、RP5是输出电压的取样电阻，取样电压经1脚回 送到TPS65161的内部，经过和基准电压比较后控制开关管的占空比 ，达到控制输出电压VAA_FB稳压的目的。
