轴的结构改错及设计例题
《专业型文档》轴改错题与总结.doc
轴结构改错题目：1、请指出下图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。
(10分)2、请指出图示轴系结构的主要错误，并绘出正确的结构（结构对称，画一半即可。
(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。
）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。
（5分）⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
机械设计基础第16章 轴的结构改错解答
例：图所示轴的结构有哪些不合理的地方？用文字说明。
①——联轴器左端无轴端挡圈②——联轴器无周向固定（缺键）③——联轴器右端无轴向固定④——套筒过高⑤——轴头长度等于轮毂宽度⑥——齿轮无周向固定（缺键）⑦——定位轴肩过高⑧——缺调整垫片1、键无法装上3、运动件不能与静止件接触15、轴承盖不能与轴直接接触，缺少密封5、缺少密封和调节垫6、轴颈该段长度太长14、套筒外径太大7、齿轮轴向夹不紧13、键太长，且与另一键不在同一侧面12、轴肩太高8、缺少密封和调节垫11、轴承应安装成肩并肩9、多余10、轴不能与轴承盖接触2、无法定位4、箱体外面加工面与非加工面未分开例2: 分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）1、轴上零件的固定联轴器轴向和周向均未固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）1、轴上零件的固定齿轮周向未固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）齿轮轴向用套筒固定得不可靠1、轴上零件的固定2、转动件与静止件的关系联轴器与轴承盖接触1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）2、转动件与静止件的关系轴与轴承盖接触1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）箱体端面的加工面积过大1、轴上零件的固定2、转动件与静止件的关系例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）1、轴上零件的固定2、转动件与静止件的关系3、零件的结构工艺性轴承盖无退刀槽轴承盖外端面的加工面积过大3、零件的结构工艺性2、转动件与静止件的关系1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）1、轴上零件的固定2、转动件与静止件的关系3、零件的结构工艺性右轴头伸出过长4、装拆与调整轴缺少台阶，轴承装拆不便3、零件的结构工艺性2、转动件与静止件的关系1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。
轴改错题与总结
轴改错题与总结轴结构改错题目：3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。
）例①――缺少调整垫片[解]⑴――缺少调整垫片⑵――轮毂键槽不对⑶――与齿轮处键槽的位置不在同一角度上⑷――键槽处表达不正确（应该局部剖视）⑸――端盖孔与轴径间无间隙⑹――多一个键⑺――齿轮左侧轴向定位不可靠⑻――齿轮右侧无轴向定位⑼――轴承安装方向不对⑽――轴承外圈定位超高⑾――轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。
（5分）⑴――轴肩的高度超出了轴承内圈的外径；⑵――轴段的长度应该小于轮毂的宽度；⑶――螺纹轴段缺少螺纹退刀槽；⑷――键槽应该与中间部位的键槽在同一母线上布置；⑸――键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上; ⑶、螺纹联接应保证安装尺寸; ⑷、避免螺纹联接件承受附加弯矩。
机械设计(哈) 轴结构改错
习题4：试指出图中结构不合理的地方。
轴端挡圈装配演示
止动销 止动垫片
B
轴肩 止动垫片
止动销
螺钉 轴端挡圈
l
轴端圈
螺钉
习题3：指出图中所示轴结构设计的错误。
习题3：指出图中结构设计的错误，在错误处标出序号，并 按序号一一说明理由。
习题3：指出图中结构设计的错误，在错误处标出序号，并 按序号一一说明理由。
解答： 1)轴肩过高挡住了内圈，轴承不便于折卸； 2)两边均有轴肩，齿轮无法安装； 3)键的顶面应与轮毂槽底面有间隙，且轮毂槽应开通， 轴上键槽处应有局部剖视； 4)轴承不便于安装，此处应该有过渡轴肩； 5)此处的轮毂没有确定的位置，且无轴向固定； 6)键过长，且两键不在同一方位，不便于加工； 7)轴端过长，轮毂无法进行轴向固定。
各种轴结构改错题目
轴结构改错题目:3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。
）例①一一缺少调整垫片［解］（1）——缺少调整垫片⑵一一轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上（1）——键槽处表达不正确（应该局部剖视）⑸一一端盖孔与轴径间无间隙（1）——多一个键⑺一一齿轮左侧轴向定位不可靠（1）齿轮右侧无轴向定位⑼一一轴承安装方向不对⑵轴承外圈定位超高⑵——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。
（5分）⑴一一轴肩的高度超出了轴承内圈的外径；⑵一一轴段的长度应该小于轮毂的宽度；⑶一一螺纹轴段缺少螺纹退刀槽；(4)——键槽应该与中间部位的键槽在同一母线上布置;⑸一一键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位(固定)边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽；⑵、紧定螺钉应该拧入轴上被联接零件，端部应顶在轴上；⑶、螺纹联接应保证安装尺寸；⑷、避免螺纹联接件承受附加弯矩。
轴系结构改错的题目

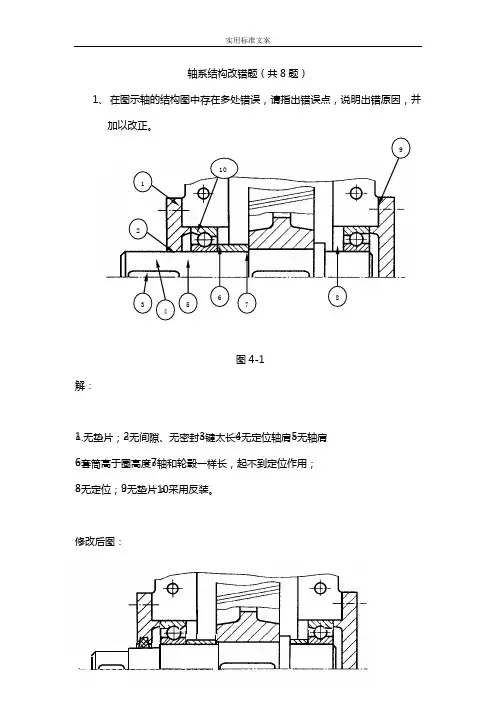

轴系结构改错题（共8题）1、 在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。
图4-1解：○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩 ○6套筒高于圈高度○7轴和轮毂一样长，起不到定位作用； ○8无定位；○9无垫片○10采用反装。
修改后图：162873549102、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解：画出的正确结构图如图。
①固定轴肩端面与轴承盖的轴向间距太小。
②轴承盖与轴之间应有间隙。
③轴承环和套简装不上，也拆不下来。
④轴承安装方向不对。
⑤轴承外圈与壳体壁间应有5-8mm间距。
⑥与轮毂相配的轴段长度应小于轮毂长。
⑦轴承圈拆不下来。
3、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解：画出的正确结构图如图。
①轴的右端面应缩到联轴器端面1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承圈不能被轴环全挡住，轴环左部轴径减小至圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。
⑨轴的左端伸出轴承圈过长，应缩短一点。
4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号，分析错误原因,说明改正措施)。
解：1．应设密封圈并留间隙；2．套筒不可同时接触、外圈；3．轮毂应比轴段长1-2mm；4．联轴器应给定位台阶；5．应有绩作用向定位；6．此处不必卡圈固定圈；7．轴承圈装入应有台阶；8．联轴器应为通孔，且应有轴端档圈固定；9．箱体端盖应有加工凸台并加垫片；10．轴环高不能超过圈厚度；11．键太长，套筒不能起定位作用；12．轴承盖凸缘应切倒角槽；13．应加挡油环。
机械设计轴结构改错例题
2 34
6
7
1．键过长；
2．过定位，轮毂宽应大于配合轴段长度；
3．轴承内圈轴向定位台肩过高；
4．箱体端面应留出和端盖接触的凸台；
5．应加密封垫圈，端盖和轴应留有 间隙
6．应设一轴肩，便于轴承安装；
7．应在轴上开设联轴器定位台肩；
8．轴头应开设键槽。
01
——定位轴肩过高
02
——键的长度太短
03
——两个键应在同一母线上
02
有间隙
齿轮
——与齿轮轮毂相配的轴头 长度应小于轮⑥ 毂长度
③
①
②
④
04
⑤
06
——定位轴肩过高
——左端轴承内圈和套筒装 不上
——齿轮没有周向固定
——左端轴承应的窄边应与 右端轴承的窄边相对安装
五．端盖孔与轴径间无间隙； 六．端盖无密封油毡 七．多一个套筒，并与轴承端盖接触； 八．无定位轴肩 九．无键槽 一．轴承端盖与箱体间无调整密封垫片； 二．推力轴承应成对使用，宽边相对或者窄边相
0 7 联轴器无法轴向定位；
0 8 键槽应开在同一母线上；
09 齿轮周向无定位；
10
轴承和轴颈之间属于过盈配合，不需 键联接。
①
⑧
① ⑧
② ④
③
⑩ ⑥
⑦⑩
⑤
③
⑨
轴承端盖与箱体间无调整垫片；② 键顶部与键槽顶部接触；③ 两键槽不在轴的同一母线上； ④ 端盖孔与轴径间无间隙； ⑤ 多键槽；⑥ 轴的长度等于轮毂长度；⑦ 无定位轴肩；⑧ 轴 承未相对安装；⑨ 轴颈长度与端盖相接触；⑩ 无挡油环。
对安装；轴承剖面线内、外圈不一致。 三．轴长应比轮毂短 四．键槽过长
轴的结构改错
2处：轴环过高与左轴承外圈相碰，左轴承拆卸困难， 环直径应低于左轴承内圈；
3处：键长超过轮毂应缩短；
4处：与齿轮孔相配轴头长应缩到孔内；
轴的结构改错-例4Fra bibliotek5处：轴承盖同时抵牢右轴承外圈和内圈， 应做成筒状不与轴承内圈相接触；
6处：轴承盖孔和轴应有间隙并加密封圈， 且轴径应小于轴承内孔以便装拆；
7处：联轴器未靠紧轴肩定位；
轴结构改错及设计例题
点击此处添加副标题
演讲人姓名
202X
轴的设计例题
轴的设计例题-零件图
轴的结构改错-例1
轴的结构改错-例2
轴的结构改错-例3
轴的结构改错-例3
4--端盖轴孔处未密封。 10--结合面没有密封和调整垫圈。
应采用键连接，加键槽。
3--皮带轮没有周向定位;
02
左轴端应短于联轴器左端面，便于有效定位。
1、2--皮带轮左端、右端都未轴向定位；
01
轴的结构改错-例3
7--齿轮没有周向定位。
01
14--齿轮左右端面没有轴向定位。
02
11--箱体应剖分。
03
13--应减小加工面积。
04
9--轴承内圈没有定位。
05
轴的结构改错-例4
轴的结构改错-例4
1处：轴承盖应制成与轴承孔相配的圆筒抵牢左轴承外圈；
5处：轴承外圈与轴承座孔内壁间应有间距。
轴的结构改错-例5
8处：应设置键联接。
轴的结构改错-例5
1处：联轴器左端无挡圈； 2处：联轴器无周向固定(缺键)； 3处：联轴器右端无轴向固定； 4处：轴套高于轴承内圈无法拆卸； 5处：齿轮定位不可靠； 6处：齿轮无周向固定（缺键）； 7处：右端轴承无法拆卸； 8处：箱体工艺性不好，应做成凸台； 9处：轴承端盖与箱体未加调整垫片。
机械设计基础轴结构改错例题
例题五：轴的润滑问题
总结词
轴的润滑不良会导致摩擦和磨损增加，影响 轴的使用寿命和机器的正常运行。
详细描述
良好的润滑对于轴的正常运转至关重要。润 滑不良会导致轴与轴承之间的摩擦增加，加 速磨损，缩短轴的使用寿命。为了解决润滑 问题，可以采用合适的润滑剂和润滑系统， 确保轴在运转过程中得到充分的润滑。同时 ，应定期检查润滑系统的工作状况，及时处
详细描述
在轴承安装过程中，常见的错误包括轴承座未对中、轴承间隙过小或过大、轴 承盖未紧固等。这些错误会导致轴承在运转过程中发生偏移或晃动，进而影响 轴的平稳运转。
例题二：轴的支撑不当
总结词
轴的支撑不当会导致轴的运转不平稳，产生较大的振动和噪音，加速轴和轴承的 磨损。
详细描述
在机械设计中，轴的支撑非常重要。常见的支撑不当问题包括轴承座孔磨损、轴 承间隙过大或过小、轴承座位置不当等。这些问题会导致轴在运转过程中发生晃 动或扭曲，影响机器的正常运行。
案例二：某工厂的实际轴结构改错案例
总结词
实际应用，效果显著
详细描述
介绍某工厂在实际生产中遇到的轴结构问题，分析其 产生的原因，提出改错方案，并详细描述改错后的效 果。通过实际应用的案例，让学生了解轴结构改错在 实际生产中的重要性。
案例三：某学术论文中的轴结构改错研究
总结词
学术研究，理论支撑
详细描述
理润滑问题，以保障机器的正常运行。
03
CATALOGUE
轴结构改错方法与技巧
轴承安装错误的纠正方法
总结词
调整轴承安装位置
详细描述
检查轴承的安装位置是否正确，确保 轴承与轴线对中，防止偏斜或歪曲。 如有问题，可适当调整轴承的安装位 置，并重新安装。
机械设计 复习参考题 轴系结构改错题及答案
轴系结构改错题（共7题）1、在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。
解：1.此处螺栓连接用该有垫片；2 轴承端盖与轴之间应该有间隙，并且配有密封。
3键的位置和尺寸不合适 4无定位轴肩5无轴肩 6套筒直径太大，不应该超过轴承内圈高度；7轴和轮毂一样长，起不到定位作用；8无定位；9无垫片10采用反装。
2、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解： 画出的正确结构图如图。
①轴的右端面应缩到联轴器端面内1～2mm ，轴端挡圈压到联轴器端面上，与轴端面留有间隙； ②联轴器与透盖不能接触，联轴器应右移； ③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙； ⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm ；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm ，轴颈右端面缩进去； ⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右； ⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。
⑨轴的左端伸出轴承内圈过长，应缩短一点。
3、试分析指出图中所示轴系结构中的错误，说明原因。
图中齿轮用油润滑，轴承用脂润滑。
解: 每指出1个错误得1分，说明错误原因得1分。
总分不超过10分。
存在问题分析： （1）轴承的轴向固定、调整，轴向力传递方面错误1）轴系采用全固式结构，两轴承反装不能将轴向力传到机架，应该为正装。
2）全固式结构中，轴左端的弹性挡圈多余，应去掉。
3）端盖处没有调整垫片，不能调整轴承游隙。
（2）转动零件与固定零件接触，不能正常工作方面错误1）轴的右端面应缩到联轴器端面内1～2mm ，轴端挡圈压到联轴器端面上，与轴端面留有间隙； 2）轴与右端盖之间不能接触，应有间隙。
3）定位齿轮的套筒径向尺寸过大，与轴承外圈接触。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4处：与齿轮孔相配轴头长应缩到孔内；
轴的结构改错-例4
5处：轴承盖同时抵牢右轴承外圈和内圈， 应做成筒状不与轴承内圈相接触； 6处：轴承盖孔和轴应有间隙并加密封圈， 且轴径应小于轴承内孔以便装拆； 7处：联轴器未靠紧轴肩定位； 8处：应设置键联接。
轴的结构改错-例5
2处：联轴器无周向固定(缺键)； 3处：联轴器右端无轴向固定； 4处：轴套高于轴承内圈无法拆卸；
3处：左端轴承内圈和套筒装不上，也拆不下来。 4处：两圆锥滚子轴承应反装。
轴的结构改错-例6
5处：轴承外圈与轴承座孔内壁间应有间距。 6处：与轮毂相配的轴段长度应小有周向固定
轴的结构改错-例5
1处：联轴器左端无挡圈；
5处：齿轮定位不可靠；
7处：右端轴承无法拆卸；
6处：齿轮无周向固定（缺键）；
8处：箱体工艺性不好，应做成凸台； 9处：轴承端盖与箱体未加调整垫片。
轴的结构改错-例6
轴的结构改错-例6
1处：伸出轴端（左端）的轴肩端面与轴承盖外侧之间的距离太短。 2处：轴承端盖与轴之间应留有间隙。
轴的结构改错-例3
6、9--轴承内圈没有定位。 7--齿轮没有周向定位。 8、14--齿轮左右端面没有轴向定位。 11--箱体应剖分。
12、13--应减小加工面积。
轴的结构改错-例4
轴的结构改错-例4
1处：轴承盖应制成与轴承孔相配的圆筒抵牢左轴承外圈； 2处：轴环过高与左轴承外圈相碰，左轴承拆卸困难， 环直径应低于左轴承内圈； 3处：键长超过轮毂应缩短；
轴结构改错及设计例题
轴的设计例题
轴的设计例题-零件图
轴的结构改错-例1
轴的结构改错-例2
轴的结构改错-例3
轴的结构改错-例3
1、2--皮带轮左端、右端都未轴向定位； 左轴端应短于联轴器左端面，便于有效定位。 3--皮带轮没有周向定位; 应采用键连接，加键槽。 4--端盖轴孔处未密封。 5、10--结合面没有密封和调整垫圈。
