人教版八年级物理下册作图题

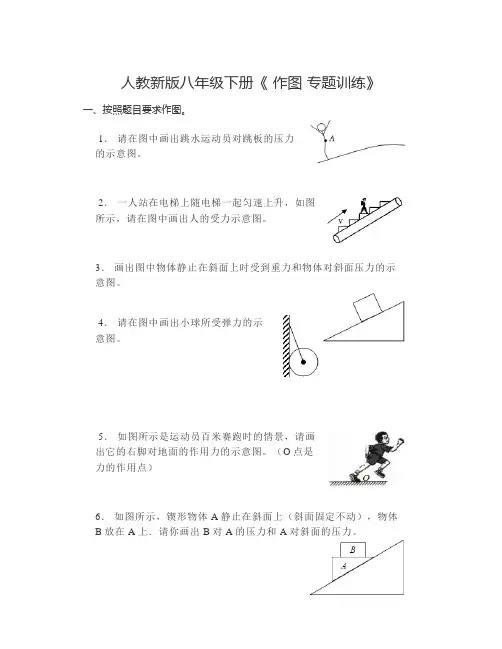

2023-2024学年人教版物理八年级下册《力学作图专题训练》
人教新版八年级下册《作图专题训练》一、按照题目要求作图。
1．请在图中画出跳水运动员对跳板的压力的示意图。
2．一人站在电梯上随电梯一起匀速上升，如图所示，请在图中画出人的受力示意图。
3．画出图中物体静止在斜面上时受到重力和物体对斜面压力的示意图。
4．请在图中画出小球所受弹力的示意图。
5．如图所示是运动员百米赛跑时的情景，请画出它的右脚对地面的作用力的示意图。
（O点是力的作用点）6．如图所示，锲形物体A静止在斜面上（斜面固定不动），物体B放在A上．请你画出B对A的压力和A对斜面的压力。
7．如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时爬杆在竖直方向的受力示意图。
8．如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9．斜面上静止的小球，画出小球的重力和对斜面压力的示意图。
10．物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。
11．如图所示，一个皮球静止在水中，请画出皮球所受力的示意图。
12．如图所示，画出物块受到的重力，摩擦力以及斜面受到的压力。
13．将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起。
画出小球在最低点时的受力示意图。
14．如图所示，图甲是打开的汽车后备箱盖，可将它看作一个杠杆．图乙是其简化图：O是支点，F 2 是液压杆对B点的支撑力，要盖上后备箱，可在A点施加压力F 1 ，请在图中画出F 1 的力臂L 1 和F 2 的力臂L 2 ． 15．在图中画出抽水机动力F 1 的力臂。
16．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力，请在图中画出力F的力臂L．17．如图所示，杠杆在图示位置平衡，画出最省力时的力臂L和作用力F的方向。
18．图甲是一种瓶起子。
只要手指轻轻钩动圆环处，就可以轻松起开瓶盖，它其实就是一个杠杆，其简化图如图乙所示，请在图乙中作出：（1）作用在A点的最小动力F；1（2）作用在B点的阻力F 2 及其力臂l 2 。
人教版八年级物理下册《作图题》专项训练题(含答案)
人教版八年级物理下册《作图题》专项训练题（含答案）一、作图题1.如图，悬挂在天花板下的电灯（m＝0.2kg）处于静止状态，画出电灯的受力示意图。
（g＝10N/kg）2.请在图中画出跳水运动员对跳板的压力。
3.一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。
4.如图表示在空中飞行重为6N的足球，画出它所受重力的示意图。
5.画出斜面上上滑的物体所受的重力G和摩擦力f的示意图（作用点都画在重心上）。
6.如图，画出弹簧测力计对物体A的拉力示意图。
7.如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡8.如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．9.一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。
10.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。
请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。
11.将细线一端固定在烧杯底部，另一端固定在乒乓球上。
烧杯加水后静止在斜面上，如图所示。
不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。
12.如图是盛有某种液体的连通器在斜面上静止，请画出正确的液面位置。
13.如图所示，每个钩码都相同，为使杠杆保持水平平衡，请在杠杆的适当位置处再画上一个相同规格的钩码。
14.图中的杠杆保持平衡状态，请在图中分别画出动力F1和阻力臂L2。
15.如图所示，站在水平地面上的工人利用滑轮组提升重物G，请用笔画线代替绳索，画出最省力的连接。
16.如图所示，动滑轮使用时可以看作是一个省力杠杆。
请在图中画出动滑轮这根“杠杆”的支点、动力臂以及阻力臂。
17.如图所示，画出羊角锤在A点所施加的最小的动力F1及其力臂。

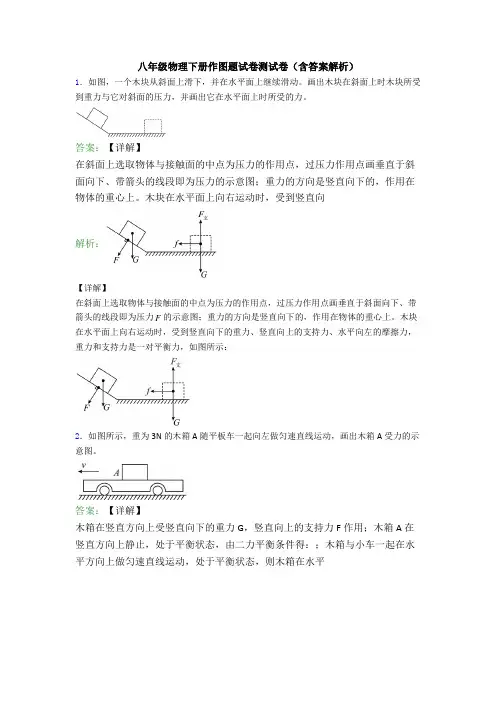

八年级物理下册作图题试卷测试卷(含答案解析)
八年级物理下册作图题试卷测试卷（含答案解析）1．如图，一个木块从斜面上滑下，并在水平面上继续滑动。
画出木块在斜面上时木块所受到重力与它对斜面的压力，并画出它在水平面上时所受的力。
答案：【详解】在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面向下、带箭头的线段即为压力的示意图；重力的方向是竖直向下的，作用在物体的重心上。
木块在水平面上向右运动时，受到竖直向解析：【详解】在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面向下、带箭头的线段即为压力F的示意图；重力的方向是竖直向下的，作用在物体的重心上。
木块在水平面上向右运动时，受到竖直向下的重力、竖直向上的支持力、水平向左的摩擦力，重力和支持力是一对平衡力，如图所示：2．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。
答案：【详解】木箱在竖直方向上受竖直向下的重力G，竖直向上的支持力F作用；木箱A在竖直方向上静止，处于平衡状态，由二力平衡条件得：；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平解析：【详解】木箱在竖直方向上受竖直向下的重力G ，竖直向上的支持力F 作用；木箱A 在竖直方向上静止，处于平衡状态，由二力平衡条件得：3N F G ==；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平方向上不受力；从木箱A 的重心沿重力与支持力的方向作出两力的示意图。
如图所示：3．如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F 。
答案：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N ，过压力的作用点，沿压力的方向画一条有向线段 解析：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F =G =10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N ，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：4．重为6牛的小球漂浮在液面上，用力的图示法在图中画出它受到的浮力F浮。

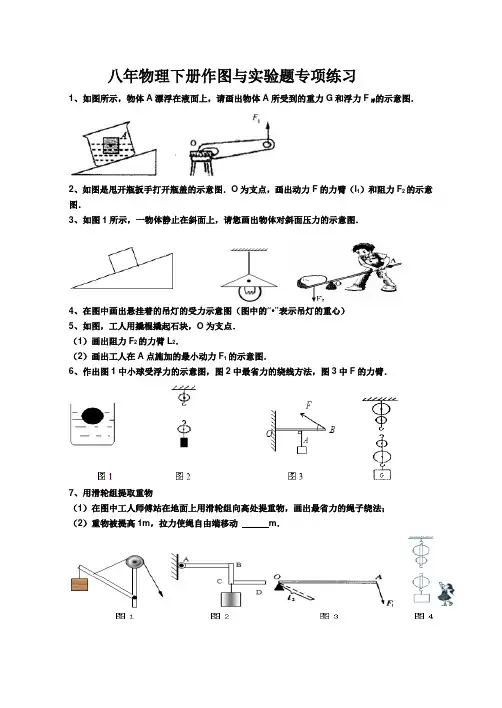

八年级物理下册作图与实验题专项练习
八年物理下册作图与实验题专项练习1、如图所示，物体A漂浮在液面上，请画出物体A所受到的重力G和浮力F浮的示意图．2、如图是甩开瓶扳手打开瓶盖的示意图．O为支点，画出动力F的力臂（l1）和阻力F2的示意图．3、如图1所示，一物体静止在斜面上，请您画出物体对斜面压力的示意图．4、在图中画出悬挂着的吊灯的受力示意图（图中的“•”表示吊灯的重心）5、如图，工人用撬棍撬起石块，O为支点．（1）画出阻力F2的力臂L2．（2）画出工人在A点施加的最小动力F1的示意图．6、作出图1中小球受浮力的示意图，图2中最省力的绕线方法，图3中F的力臂．7、用滑轮组提取重物（1）在图中工人师傅站在地面上用滑轮组向高处提重物，画出最省力的绳子绕法；（2）重物被提高1m，拉力使绳自由端移动m．8、（1）画出图1简易吊车的动力臂与阻力臂．（2）如图，在杠杆ABCD 上挂了一个重为G 的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向．（3）如图所示，杠杆OA 在力F 1、F 2的作用下处于静止状态，L 2是力F 2的力臂，在图中画出F 1的力臂和阻力F 2．（4）请画出最省力的绕线方法．9、测滑轮组机械效率时，所用实验装置如图所示．（1）实验中要竖直向上 拉动弹簧测力计．（3）比较两次实验的机械效率可得出结论： ．这里用到的研究方法是 ．（填字母）A ．类比法B ．控制变量法C ．等效替代法（4）改变图中滑轮组的绕线方法，提起同一重物时，不计摩擦及绳重，滑轮组的机械效率 （填“变大”、“变小”或“不变”）．10、如图是小明“探究斜面的机械效率与倾斜程度关系”的实验装置，他在实验时用弹簧测力计拉着重为6N 的木块分别沿倾斜程度不同的同一斜面匀速向上运动，实验数据记录如下表．（1）在第2次实验中拉力所做的额外功是J，机械效率是．（2）小明完成两次实验后，得出的结论是：光滑程度一样的斜面，其倾斜程度越大，机械效率越高．你觉得他的结论（选填“可靠”或“不可靠”），理由是．（3）斜面在生产、生活中随处可见．在盘山公路、镊子、螺丝钉、汽车方向盘中，应用了斜面的是、．11、在“探究杠杆的平衡条件”的实验中：（1）若在实验前出现如图1所示的情况，应将杠杆左端的螺母向（填“左”或“右”）调节，直至杠杆在水平位置平衡，这样做的目的是便于．（2）如图2所示，在杠杆左边A处挂四个相同的钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂同样的钩码个．（3）如图3所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将（填“变大”、“变小”或“不变”），其原因是12、如下图甲、乙、丙三组实验：（1）甲组图中要求小车从斜面的同一高度滑下，结果小车在不同水平表面上运动的距离却不相同．根据这一实验现象得出的结论是：平面越光滑，小车运动的距离就越远．这进一步说明：运动的小车受到的阻力越，速度减小的也越．（2）乙组图是探究的实验．由D、F两图可得出结论是．本实验中要求水平拉动测力计使使物体在水平面上做匀速直线运动，其目的是为了．（3）丙组图实验中通过物块B被下落的小铁球A推动距离的远近，来反应小铁球A具有的大小．甲、丙两组实验中均要求小车和小球从斜面的同一高度释放，这样做的目的是使它们刚运动到水平面上时具有．13、为了探究浸在液体中的物体所受浮力跟它排开液体所受重力的关系，某同学进行了如图的实验：（1）你觉的图中合理的实验顺序是．（2）图甲中浸没在水中的合金块所受浮力的大小为N．（3）图甲中浸没在水中的合金块所受浮力的大小它排开的水所受的重力（填“大于”、“等于”或“小于”）．（4）图甲中，浸没在水中的合金块匀速向下运动的过程中，合金块所受到的浮力（填“变大”，“不变”或“变小”）．（5）合金块的密度是kg/m3（g=10N/kg）．14、如图所示小刚为了探究：压强可能与受力面积和压力的大小有关．小刚找到了下面器材：规格相同的两块海绵、三本字典．设计了下面的实验：图（a）海绵平放在桌面上；图（b）海面上平放一本字典；图（c）海绵上叠放两本字典；图（d）海棉上立放一本字典；图（e）一本字典平放在桌面上．（1）通过实验图（a）图（b），可以得出：力能使物体发生，小刚是根据的现象来比较压强的．（2）通过实验图（b）图（c），可以得出：在一定时，越大，压强越大．（3）通过观察图、图后得出：在压力一定时，受力面积越小，压强越大．（4）设图（b）中字典对海绵的压强是P b，图（e）中字典对桌面的压强是P e，比较P b P e．15、如图所示，是用压强计探究内部压强的情境（1）把探头放入水中，通过观察U型管两边液面的高度差来判断探头处水的压强的大小，高度差越大，水的压强（选填“越大”或“越小”）；（2）比较甲图、乙图和丙图，可以得到：在同一深度，液体内部向各个方向的压强；（3）在乙图中把探头慢慢下移，可以观察到U型管两边液体的高度差增大，从而得到：在同一种液体里，液体的压强随的增加而增大；（4）在乙图中，若只将烧杯中的水换成盐水，其他条件不变，则可以观察到U型管两边液体的．16、如图甲所示，小明向下垂的两张纸中间吹气，发现两张纸向中间相互靠拢．实验现象说明：．小明根据这一规律制作了如图乙所示的装置，当他向饮料管A吹气，细饮料管B中的液体会．（填：“上升”或“下降”）17、如图所示是“探究滑动摩擦力大小与什么因素有关”的实验．（1）实验过程中，必须用弹簧测力计沿水平方向拉着物块A做运动，这样做便于测量滑动摩擦力的大小．（2）分析图甲、乙可知，在接触面粗糙程度相同时，越大，滑动摩擦力越大．（3）分析图甲和丙，发现弹簧测力计的示数F1＜F3，说明：压力一定时，，滑动摩擦力越大．上述实验得到的结论是：滑动摩擦力的大小跟压力的大小和接触面的粗糙程度有关．人们通过大量实验进一步证明：接触面粗糙程度一定时，滑动摩擦力的大小与压力的大小成正比．（4）如图丁所示，在图丙中物块A上叠放一块与之相同的物块B，用弹簧测力计拉着物块A，使物块B随A一起做匀速直线运动．弹簧测力计示数为F4，则F4：F3= ；此运动过程中，物块B受到的摩擦力f B= N．18、图示测量力的仪器是弹簧测力计，它的测量范围为，最小刻度为，使用此仪器前应先，此时的示数为．在“探究物体受到的重力与其质量的关系”实验中，测得数据如下表所示：（1）在表格中填写“重力与质量的比值”，发现该比值（选填“改变”或“不变”），其物理意义是；。
人教版八年级物理下册作图专题训练带答案
八年级下册物理实验题学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图，物体重30N放在斜面上，画出物体对斜面压力的示意图．（______）2．如图所示,请根据要求组装滑轮组。
要求是使用该滑轮组提升重物时既能省力,又能改变力的方向。
（______）3．如图所示，物体重30牛，用力的图示法画出地面受到的压力。
4．如图所示，请画出铡刀铡物体时动力F1的力臂l1和阻力F2的力臂l2.5．如图所示，请画出小球在空中摆动时，所受重力G的示意图。
（______）6．如图所示，苹果静止在水平桌面上，请画出苹果对桌面压力和桌面对苹果的支持力的示意图。
（______）7．如图，轻质杠杆A点挂着重物G，若在杠杆上施加一个最小的力F使杠杆在图中位置平衡，请画出最小力的示意图及其力臂．8．如图小车重150 N，在A点受到大小为30 N的水平向右的拉力，试作出这个拉力的示意图．（_________）9．如图所示，质量为2㎏的小球悬挂在细绳下来回摆动，请用力的示意图表示小球所受到的重力．10．图甲是被起重机加速向上吊起的货物，请在图乙中对该货物进行受力分析。
（_____）11．按题目要求作图（1）如图甲所示，一束光线从空气斜射入水中.请画出反射光线和折射光线的大致方向. （2）如图乙所示是一种抽水的装置，分别画出杠杆受到的阻力示意图和F1的力臂L1．（3）一重为G的物体，随着传送带一起沿水平方向向左做匀速直线运动，不计空气阻力，请画出图丙中物体受力的示意图．12．静止在地面上的物体受到水平向右2牛的拉力，用力的图示法在如图中画出这个拉力F．13．在图中作出下列力的示意图。
(1).作用在小车右上角与水平地面成30°角斜向上拉小车的力。
(2).作用在小车前端中部沿倾斜角为30°斜面向上拉小车的力。
14．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。
八年级下册物理作图题汇总+答案
⼋年级下册物理作图题汇总+答案⼋年级下册物理作图题汇总⼀、⼒学作图题作图要点：1、重⼒作图：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，②从实⼼圆点竖直向下画⼀条带箭头的线段，并写上G。
2、⽀持⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。
②垂直于接触⾯，向被⽀持的⽅向画⼀条带箭头的线段，并写上F⽀3、压⼒：①在被压物体的接触⾯画实⼼圆点，。
②垂直于接触⾯，向被压的⽅向画⼀条带箭头的线段并写上F压4、绳⼦拉⼒：在物绳⼦上与物体相反的⽅向画⼀个箭头，写上F，拉5、推⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。
②沿物体被推动的⽅向相反画⼀条带箭头的线段，并写上F推6、摩擦⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，②平⾏于接触⾯，与物体相对运动⽅向相反画⼀条带箭头的线段，并写上f。
7、浮⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。
②从实⼼圆点竖直向上画⼀条带箭头的线段，并写上F浮⼒学画图练习题：1、图1所⽰，刻度尺静⽌在⼿指上，请画出刻度尺所受重⼒和⽀持⼒的⽰意图。
2、如图2所⽰，物体在表⾯粗糙的固定斜⾯上以速度v匀速向下运动，请在图中画出此过程中物体所受重⼒、⽀持⼒和摩擦⼒的⽰意图以及物体对斜⾯的压⼒⽰意图。
图1 图23、如图3，两个体积⼤⼩相等的物体浸没在⽔中，⼀个悬浮，⼀个下沉。
请画出悬浮物体所受重⼒的⽰意图，下沉物体所受浮⼒、重⼒的⽰意图。
(注意：整个作图过程中，⼤⼩相等的⼒线段长度相等，⼤⼩不同的⼒⽤线段长度区别)4、如图4所⽰，货物随传送带⼀起⽔平向右做匀速直线运动，请画出货物所受⼒的⽰意图。
图3 图45、如图5所⽰，⼩球被固定在静⽌的⾦属框架上，请画出⼩球的受⼒⽰意图。
6．⼩球在细绳的拉⼒作⽤下在光滑斜⾯上处于静⽌状态，请在图6中画出⼩球的受⼒⽰意图。
7、如图7所⽰，当带电棒靠近细线悬挂的⼩球时，⼩球被推开⼀定⾓度后保持静⽌。
请画出⼩球在图⽰状态下所受⼒的⽰意图。
八年级物理下册作图专题训练
八年级物理下册作图专题训练Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT力学作图专题训练一、物体受力示意图。
（1）重力：外形规则、质地均匀的物体的作用点在几何中心上，方向竖直向下，用字母G表示。
（2）弹力：①压力：作用点在受压物体表面上，方向垂直于物体表面，指向受压面，用F表示；②支持力与压力性质相似，方向与压力相反，用N表示；③绳子的拉力：沿绳子收缩的方向，用F表示。
（3）摩擦力：方向与相对运动（趋势）方向相反，用f表示。
（4）浮力：与重力方向相反，竖直向上，作用点在重心上，用F浮表示。
1.重为20N的金属球静止在水平地面上，在图中画出它所受的重力G的示意图。
2.一个足球沿如图所示的斜面向上滚，画出该足球所受到的重力示意图。
3.如图所示，物体A静止在斜面B上，物体对斜面的压力大小为10N．作出斜面受到的压力的示意图。
第1题第2题第3题4.画出图中物体A所受重力和支持力的示意图。
5.如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。
6.图中是一个重为2N的吊灯挂在天花板下处于静止状态，在该图中画出吊灯受力的示意图。
第4题第5题第6题7.作出下图中物体对各支持面的压力的示意图。
第7题8.请在图中画出木棒受到的重力和木棒对墙壁的压力的示意图。
9.如图所示，一个球A被一挡板B挡在斜面上。
请你在图中画出球A所受到的重力和挡板B对球A的支持力的示意图。
10．在易拉罐内装进适量的水，能使罐侧立而不倒下。
请在图中画出，装了适量水的整个罐受到的重力与支持力的示意图。
第8题第9题第10题11.如图所示，一金属球沿光滑斜面滚下，请画出该球所受力的示意图。
12.如图所示，物体A从斜面上匀速滑下，画出物体A所受力的示意图。
13.图甲所示，一位同学在用力推箱子，但没推动，请在图乙中画出箱子的受力示意图。
X k B 1 . c o m第11题第12题第13题14.在图中画出小球受力的示意图。
八年级下册物理作图题试卷专题练习(解析版)
八年级下册物理作图题试卷专题练习（解析版）1．如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。
答案：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：解析：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：2．如图所示，重为12牛的物体静止在水平地面上。
请用力的图示法画出物体对地面的压力F。
答案：【详解】根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为如图所示解析：【详解】根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为==F G12N如图所示3．如图所示，一重力为G的棋子被吸附在竖直的磁性黑板上，请作出该静止的棋子所受力的示意图。
答案：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示解析：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力F N和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示4．如图所示，重为5N的木块静止在斜面上，斜面对它的支持力为4N，请画出斜面对木块的支持力和木块对斜面的压力的示意图。
答案：【详解】支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。
斜面对物体的支持力和物体对斜面的压力是一对解析：【详解】支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。
人教版八年级下册物理期末复习《第10章浮力》-作图题专练(有答案)-解析板
人教版八年级下册物理期末复习第10章浮力作图题专练1．一乒乓球漂浮于杯内的水面，电梯开始向上运动时发现乒乓球下沉，请画出此时乒乓球的受力示意图。
【考点】6H：力的示意图与图示；8S：物体的浮沉条件及其应用．【分析】在水中向上运动的乒乓球受到重力和浮力两个力的作用，重力的方向竖直向下，浮力的方向竖直向上。
【解答】答：当电梯开始向上运动时发现乒乓球下沉，排开水的体积变大，由F浮＝ρ液gV排可知，乒乓球所受的浮力变大，重力不变，故浮力大于重力，故此时乒乓球的受力示意图如下图所示：。
【点评】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力。
2．在图中画出静止在水中的小球所受力的示意图。
【考点】6H：力的示意图与图示；8S：物体的浮沉条件及其应用．【分析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力。
【解答】解：小球在水中处于漂浮状态，受重力和浮力的作用，二力是一对平衡力，重力方向竖直向下，浮力方向竖直向上，二力的大小相等，两个力的作用点都画在小球的重心上。
据此作出小球所受力的示意图，如图所示：【点评】因为小球在烧杯中悬浮，所以重力与浮力相等，示意图中线段一样长，应注意浮力的方向竖直向上。
3．在图中，重为4牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮。
【考点】6H：力的示意图与图示；8S：物体的浮沉条件及其应用．【分析】根据二力平衡得出浮力大小，明确浮力的三要素，再确定一个标度，并用这个标度去准确表示出力的大小。
【解答】解：重为4N的小球静止在水中，受到的竖直向下的重力及水对其施加的竖直向上的浮力F浮为一对平衡力，大小相等，F浮＝4N，浮力作用点可认为在球的球心，规定标度为2N，该球所受的浮力F浮的力示意图如下所示：【点评】本题考查二力平衡的运用及力的图示的画法，注意力的图示必须要确立一个标度，这样才能准确表示力的大小。
人教版八年级物理下册第八章运动和力专题训练画力的示意图
第八章专题训练画力的示意图1．如图所示，A处于静止状态，B在拉力作用下向右加速运动．请在图中画出A物体所受的摩擦力f和支持力N的示意图(力的作用点图中已标出)．2．如图所示，灯笼用细线悬挂，处于静止状态．请画出它所受重力和拉力的示意图；3．如图所示，木块A与平板小车一起在水平桌面上向左匀速直线运动，当小车受外力作用突然减速时，木块随机在小车的平板上滑行，请画出木块滑行过程中的受力示意图．Av4．物块从斜面滑至粗糙水平面向右运动的过程中，受一水平向左的推力F，请画出该物块此时在水平方向上的受力示意图（请将力的作用点画在物块重心处）。
5．如图乙所示，小明沿滑道下滑，画出滑道对小明作用力的示意图．（作图时用方框代替小明）6．如图所示，斜面上的小球被挡板A挡住，请作出小球受到的重力和小球对挡板A的压力示意图．A7．铁球用细绳悬挂在倾斜杆上处于静止状态，O为重心．请画出铁球所受力的示意图；8．如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)．9．如图，小球A用钢管固定在小车的支架上，小车向左作匀速直线运动，不计空气阻力，画出小球A受力的示意图｡10．在水平向右行驶的小车车厢顶端用细线悬挂一小球，小车水平地板上放置一物块A。
从某时刻起，发现小球向左（运动的反方向）摆开，并持续一段时间，如图所示。
请画出这段时间内物块A受力的示意图。
11．如图，A、B两物体叠放在水平地面上静止．请画出物体A的受力示意图．12．如图所示，一小球从弧形槽上的A点静止释放，小球沿弧形槽滚至另一端的最高点为C点．试作出由A点滚至C点过程中，小球在B点（即弧形槽底部与水平面的切点）受力的示意图（忽略空气阻力）．13.如图所示，一质地均匀的小球由a点沿轨道滚下，请画出小球运动至最高点c时所受重力和支持力的示意图．14.在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止．请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图．15．如图所示，两个质量均匀的长方体A、B叠放在水平桌面上，水平拉力F作用在物体B上，使物体A、B一起沿水平桌面做匀速直线运动。
人教版八年级下册物理作图题试卷专题练习(解析版)
人教版八年级下册物理作图题试卷专题练习（解析版）1．在图中，物体A静止在斜面上，对斜面的压力为6牛，请用力的图示法画出物体对斜面的压力F。
答案：【详解】由受力分析可知，物体静止在斜面上，对斜面的压力F方向垂直于接触面，作用点也在接触面上，压力的大小为6N，选取标度为3N，则所画线段长度为标度的两倍，如下图所示：解析：【详解】由受力分析可知，物体静止在斜面上，对斜面的压力F方向垂直于接触面，作用点也在接触面上，压力的大小为6N，选取标度为3N，则所画线段长度为标度的两倍，如下图所示：2．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
（力的作用点画在物体的中心）答案：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。
过物体的中心，分别沿各力的方向画一条有向线段，并分别用G解析：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。
过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图3．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。
答案：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：解析：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：4．如图所示，重为5N的木块静止在斜面上，斜面对它的支持力为4N，请画出斜面对木块的支持力和木块对斜面的压力的示意图。
答案：【详解】支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。
斜面对物体的支持力和物体对斜面的压力是一对解析：【详解】支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。
人教版物理八年级下册物理作图题试卷练习(Word版含答案)
人教版物理八年级下册物理作图题试卷练习（Word版含答案）1．如图所示，一粗糙水平传送带始终顺时针匀速转动，请作出物体刚放上传送带时所受的摩擦力f的示意图。
答案：【详解】一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体解析：【详解】一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体刚放上传送带时所受的摩擦力f的示意图如下所示：2．如图所示，物体沿斜面匀速下滑，请画出它所受重力、摩擦力和支持力的示意图。
答案：【详解】沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：解析：【详解】沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：3．小球漂浮在液体中，小球的重力为6牛，请用力的图示法画出小球所受的浮力。
答案：【详解】因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下解析：【详解】因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下4．重为6牛的小球漂浮在水面上，请在图中用力的图示法画出小球所受的浮力。
答案：【详解】因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图解析：【详解】因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图5．如图所示，一个物体被弹簧测力计吊着，浸没在水中，请画出该物体的受力示意图（图中圆点为重心）。
新人教版八年级物理下册作图题练习题
新人教版八年级物理下册作图题练习题
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
八年级物理下册作图题
班别_________ 姓名_________
1、某同学在体育锻炼时，推出一个重为40N的铅球，请在图1中画出这个铅球在空中运动时，所受力的示意图（空气阻力不计）。
2、物重10N，在图2中画出物体受到的重力和支持力的示意图。
3、小车受到一个与地面成30°角斜向右上方的大小为30N的拉力，请在图3中画出小车受到拉力的示意图。
4、请在图4中画出挂在竖直墙上的小球重力的示意图。
图1 图2 图3 图4 5、一重为2牛的小球悬浮在水中，用力的示意图在图5中画出小球所受的浮力。
6、静止在斜面上的物体，如图6所示，画出物体所受重力和对斜面压力的示意图。
图5 图6
7、请分别画出下列各图中杠杆的动力臂和阻力臂。
图7 图8 图9
8、画出下列各图中加在杠杆上的的力臂。
图10 图11
图12 图13
9、按要求给滑轮组绕线。
图14
10、如图，一个站在地面上的工人利用滑轮组将重物G提起来。
11、请在下图中画出用滑轮组提升水桶最省力的绕绳方法。
12、如图所示，画出最省力滑轮组的绕法。
人教版八年级物理下册物理实验题和力学作图题汇总
八年级物理复习实验专题1．如图示的是研究牛顿第一定律的实验。
（1）实验时要让同一辆小车从斜面的同一高度滑下，目的是 ______ 。
（2）在相同的实验条件下，小车在__________表面上前进的距离最远，但最后会停下来，这是因为__________ 改变了它的运动状态。
（3）牛顿第一定律是在实验的基础上，过 _____________________而抽象概括出来的。
（4）牛顿第一定律的内容是：2．在“探究二力平衡条件”的活动中，主要是通过探究力对物体的作用效果来实现探究目的的。
如图所示是可供选择的两种探究方案。
（1）图a的探究方案中研究对象是小卡片，图b的探究方案中研究对象是；（2）小明选择了图a所示的探究方案。
他将系于小卡片两对角的细线分别跨过左右支架上的滑轮后，就在两线端挂上钩码。
这是用于探究两个力的和对物体平衡的影响；（3）探究活动中还要求要把小卡片转过一个角度，然后再松手。
这样做的目的是用于探究 ______________ 对物体平衡的影响。
（4）两个探究方案相比较，你认为方案的探究过程对实验结论的影响小一些，因为：3．在探究滑动摩擦力与哪些因素有关的实验中，实验过程如图所示．(1)实验操作的关键是要拉着小车做运动。
(2)由甲、乙两图得到的结论是_______________________。
(3)图乙和图丙探究的问题是________________________。
(4)在此实验的基础上，小明又猜想：滑动摩擦力的大小可能与物体的接触面积有关．请你利用图中已有的器材，设计探究方案验证小明的猜想：①___________________________________________________________②___________________________________________________________③___________________________________________________________4．在“研究液体压强”的实验中，进行了如图中各图所示的操作。
八年级下册物理基本作图题
学习好资料
欢迎下载
《八年级物理》基本作图题
班
学生
1、力的示意图：
⑴“重力”
的示意图（设重力G=10N）：
①放在地面上②气球匀速上升③物体在斜面上
⑵“拉力”的示意图（设拉力F=20N）：
①悬挂的物体
②沿水平方向拉小车
③沿斜上方拉小车④沿斜面向上拉小车④向上提水桶
⑶“推力”的示意图（设推力F=10N）：
①沿水平方向推桌子②沿水平方向推小车
⑷“压力”的示意图（设压力F=20N）：
①物体对水平地面的压力
②向墙壁上压图钉
⑸“阻力”的示意图：
小车向左匀速运动时受到的阻力f=2000N
⑹“
平衡力”的示意图（设①②的重力
G=5N；③的牵引力
F=2000N）：
①支持力与重力②拉力与重力③牵引力与阻力
⑺“浮力”的示意图（设球的重力
G=20N）：
⑻“合力”
的示意图（设F1=150N；F2
=100N）：
①方向相同时②方向相反时
3、作出力臂：
4、在滑轮组上绕线：
在①中画出G
2
1
F=的绕线；
在②中画出G
3
1
F=的绕线；
在③中画出既省力又能改变用力方向的绕线；
在④、⑤中画出最省力的绕线。
①②③④⑤。
人教版八年级物理下册作图题
人教版八年级物理下册作图题一、力的示意图1、如图所示，一个物体静止在水平面上，请作出水平面对物体支持力的示意图2、如图，画出浮在水中的静止小球受力示意图3、如图所示，一个足球静止在水平地面上，请画出它受力的示意图。
4、一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）.5、作图斜面上的物体所受力的示意图.7、如图乙所示，质量为m的A物体处于匀速向左运动的状态，请画出A物体在水平方向上的受力示意图.8、如图 所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。
9、请在图1中作出空中飞行的足球受到的力的示意图。
10、一个小球从斜坡上滚下来，请画出斜面受到的压力的示意图。
13、如图所示，杠杆在力 F 1、F a 的作用下（F 2未画出）处于平衡状态.。
为支点，L 2是力F 2的力臂，请在图中画出F 1的力臂L 1和力F 2的示意图.（如图）.在图中画出松开手时，该物块受力的示意12、如图所示，用轻质杆将一电灯吊起, 。
点是支点。
请画出动力 F 1的力臂和阻力F 2的示意图。
的物块，重1.8N,将它浸没在水中14、如图所示，轻质杠杆可绕O点在竖直面内旋转，画出使杠杆保持平衡的最小力F1的示意图和对应的力臂1115、请你在图中画出最省力的绕绳方法.16、如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法.17、综合题(1)一个氢气球用绳子系在地面上，在风的作用下静止在空中时的情景如图13所示，请.作出氢气球所受力的示意图。
(2).如图14所示，B物体叠放在A物体上，随A物体在拉力，作用下在水平面上匀速运动，请画出B物体所受力的示意图。
(3)如图15所示，粗细均匀的棒一端放在地上.另一端与支点O连接。
要求：a作出地面对棒的支持力和棒所受重力的示意图。
b画出重力的力臂。
(4).如图16所示，画出使轻质杠杆保持平衡的最小的力F的示意图(要求保留作图痕迹)。
人教版八年级物理下册 《12.2 滑轮》课后作业试卷含答案解析(2)
人教版八年级物理下册第十二章简单机械《12.2滑轮》课后作业学校：姓名：班级：考号：一、选择题1．如图，在竖直向上的力F的作用下，重为10N物体A沿竖直方向匀速上升。
已知重物上升速度为0.4m/s，不计绳与滑轮摩擦以及滑轮重和绳重，则拉力F的大小和滑轮上升的速度分别为(A)A．20N0.2m/s B．20N0.8m/sC．5N0.2m/s D．5N0.8m/s2．学校旗杆顶端装有定滑轮，这样做A．既省力，也改变力的方向B．省力，但不改变力的方向C．不省力，但改变力的方向D．既不省力，也不改变力的方向3．如图所示的简单机械中，省距离的是（）A．旗杆上的定滑轮B．夹东西的筷子C．开门的把手D．蜿蜒的盘山公路4．如图所示，不计滑轮自重及绳子与滑轮之间的摩擦，三个弹簧测力计拉力F A、F B、F C 三者的关系正确的是（）A．F A∶F B∶F C=3∶2∶1B．F A∶F B∶F C=1∶2∶3C．F A∶F B∶F C=6∶3∶2D．F A∶F B∶F C=2∶3∶65．(多选)如图所示，物体A、B、C的重力都为8N，不计滑轮和绳的重力及滑轮摩擦，此时A、B两物体静止在水平面上。
下列说法正确的是（）A．绳对O点的拉力为4N B．水平面对B的摩擦力为4NC．A与B之间的摩擦力为2N D．水平面对B的支持力为8N6．在图中，物体A的重力为G，在拉力F的作用下，物体沿水平桌面做匀速直线运动，已知物体受到的摩擦力为f，则人对绳的拉力F的大小等于（）A．0.5G B．2G C．0.5f D．2f7．如图所示，古代护城河吊桥上安装的滑轮A是（）A．动滑轮、能省力B．定滑轮、能改变力的方向C．定滑轮、能省力D．动滑轮、能改变力的方向8．如图所示，是工人师傅往高处运送货物的两种方法。
物重均为500N，滑轮重均为10N，不计摩擦和绳重，下列说法正确的是（）A．甲图中的拉力等于乙图中的拉力B．甲图中的拉力小于乙田中的拉力C．甲图中的拉力大于乙图中的拉力D．甲图中的拉力为乙图中拉力的两倍9．如图所示，每个滑轮的重力相等，不计绳重和摩擦力，G1＝60N，G2＝38N，甲乙两种情况下绳子在相等拉力F作用下静止．则每个动滑轮的重力为（）A．3N B．6N C．11N D．22N10．升国旗的旗杆顶上有个重要的装置是A．省力杠杆B．定滑轮C．动滑轮D．滑轮组二、填空题11．如图所示，用F为30N的拉力，通过滑轮组拉着重为300N的物体，在水平面上以0.5m/s 的速度向左匀速直线运动．则拉力F的速度为________，物体受到的摩擦力大小为________ N．（不计绳和滑轮的重力以及滑轮轴承和滑轮与绳子之间的摩擦力）12．如图所示，物体A重5N，放在水平桌面上，通过绳子和滑轮连接重为4N的物体B，此时物体A恰能向右匀速直线运动。
人教版八年级物理下册第十二章杠杆和滑轮的作图专题训练
杠杆和滑轮的作图类型一杠杆作图1．如图1所示的杠杆OA，在F1、F2的作用下平衡，分别画出F1、F2的力臂L1和L2。
图12．如图2所示，请画出钓鱼竿钓鱼时F1、F2的力臂L1和L2，O为支点。
图23．图3中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L1及阻力F2的示意图。
图34．某剧组为拍摄节目需要，设计了如图4所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：①杠杆所受拉力的力臂L1；②杠杆所受阻力F2的示意图。
图45．如图5所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂，请在图中作出F1的力臂L1和力F2。
图56．如图6所示，杠杆处于平衡状态，请画出F2对应的阻力臂L2以及动力臂L1所对应的动力F1。
图6类型二滑轮组作图7．按要求完成图7中滑轮组的绕线。
(不计滑轮重、绳重和摩擦)图78．如图8所示，有一个滑轮组，当用力F拉动绳子时，绳端每拉动12 m，重物就上升4 m，请按题意画出滑轮组的绕绳方式。
图89．如图9所示，某人通过滑轮组用80 N的力提起了重300 N的物体(不计摩擦)，请你画出该滑轮组的绕绳方法。
图910．用如图10所示的滑轮组提升重物，已知物重为250 N，每只动滑轮重15 N，绳重及摩擦不计，给你一根能承受60 N拉力的绳子，画出滑轮组的绳子绕法。
图10类型三最小力的作图11．如图11所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小力F的示意图(要求保留作图痕迹)。
图1112．图12甲是自行车手闸，其简化示意图如图乙所示，其中AOC部分可视为杠杆，O 为支点，刹车线对A点的拉力为阻力F2。
请在图乙中画出刹车时，阻力的力臂L2和作用在杠杆AOC上的最小动力F1。
图1213．如图13所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。
请在C点画出这个力的示意图，并标出它的力臂L。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人教版八年级物理下册
作图题
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
人教版八年级物理下册作图题
一、力的示意图
1、如图所示，一个物体静止在水平面上，请作出水平面对物体支持力的示意图
2、如图，画出浮在水中的静止小球受力示意图
3、如图所示，一个足球静止在水平地面上，请画出它受力的示意图。
4、一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）．
5、作图斜面上的物体所受力的示意图．
6、如图所示，小球静止在水中。
请画出小球所受力的示意图
甲：上浮乙：悬浮丙：下沉丁：漂浮
7、如图乙所示，质量为m的A物体处于匀速向左运动的状态，请画出A物体在水平方向上的受力示意图．
8、如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的
示意图。
9、请在图1中作出空中飞行的足球受到的力的示意图。
10、一个小球从斜坡上滚下来，请画出斜面受到的压力的示意图。
11、体积为120cm3的物块，重1.8N，将它浸没在水中（如图）．在图中画出松开手时，该物块受力的示意图．
12、如图所示，用轻质杆将一电灯吊起，O点是支点。
请画出动力F1的力臂和阻力F2的示意图。
F1
O
13、如图所示，杠杆在力F1、F2的作用下（F2未画出）处于平衡状态．O为支点，L2是力F2的力臂，请在图中画出F1的力臂L1和力F2的示意图．
14、如图所示，轻质杠杆可绕O点在竖直面内旋转，画出使杠杆保持平衡的最小力F1的示意图和对应的力臂l1
15、请你在图中画出最省力的绕绳方法．
16、如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法．
17、综合题
（1）一个氢气球用绳子系在地面上，在风的作用下静止在空中时的情景如图13所示，请作出氢气球所受力的示意图。
（2）．如图14所示，B物体叠放在A物体上，随A物体在拉力，作用下在水平面上匀速运动，请画出B物体所受力的示意图。
（3）如图15所示，粗细均匀的棒一端放在地上．另一端与支点O连接。
要求：
a作出地面对棒的支持力和棒所受重力的示意图。
b画出重力的力臂。
（4）．如图16所示，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。
