大学物理实验指导书
物理实验指导书(第三章)
物理实验指导书(第三章)
本章主要介绍了物理实验的准备工作和实验过程中的注意事项。
实验准备
实验目的
本实验的主要目的是：
1. 理解某一物理原理或现象的实验方法；
2. 练使用物理实验仪器和设备；
3. 掌握实验操作的基本技能。
实验器材
本实验所需的器材和设备包括：
1. 仪器A：用于测量X的仪器；
2. 仪器B：用于测量Y的仪器；
3. 电源：提供实验所需的电力。
实验步骤
本实验的步骤如下：
1. 步骤1：准备实验所需的器材和设备；
2. 步骤2：连接仪器A和仪器B，并将它们与电源连接；
3. 步骤3：按照实验要求进行测量和记录结果；
4. 步骤4：完成实验后，关闭仪器和电源，并整理实验台。
实验注意事项
在进行本实验时，需要注意以下事项：
1. 保持实验环境的整洁和安静，避免外界干扰；
2. 仔细阅读实验指导书，确保理解实验要求和步骤；
3. 使用仪器和设备时，要按照正确的方法和顺序进行操作；
4. 注意实验结果的准确性和可靠性，尽量减小误差；
5. 如有实验安全问题或紧急情况，立即报告老师或实验室管理员。
以上是关于物理实验指导书第三章的内容介绍和要点提示，希望对你有所帮助！。
大学物理空气比热容实验指导书
U T0 ） ④ 当瓶内气体温度 T1 升至室温 T0， 且压强稳定后， 此时瓶内气体状态为Ⅲ （p2、 T0） ， 记下 （ U p2 、 。
每次测出一组压强值 p0、p1、p2，求 。重复 6~10 次，计算 的平均值和不确定度（只考虑 A 类不 确定度） 。 (4) 注意事项 ① 实验前应检查系统是否漏气，方法是关闭放气阀 A，打开充气阀 B，用充气球向瓶内打气，使瓶内 压强升高 1000～2000Pa 左右，观察压强是否稳定，若始终下降则说明系统有漏气之处，须找出原因。 ② 做好本实验的关键是放气要进行得十分迅速。即打开放气阀后又关上放气阀的动作要快捷，使瓶内 气体与大气相通要充分且尽量快的完成。注意记录 UP、UT。 ③ 转动充气阀与放气阀的阀门时，一定要一手扶住玻璃阀门，另一只手转动活塞。
p （3）
Ⅰ(p1V1T0)
由（3）式可以看出，只要测得 p0、p1、p2 就可求得空气 。 (2) AD590 集成温度传感器 AD590 是一种新型的电流输出型温度传感器，测温范围为55℃ —150℃。当施加+4—+30V 的激励电压时，这种传感器起恒流源的 作用，其输出电流与传感器所处的热力学温度 T（单位 K）成正比， 且转换系数为 Kc=1A/K 或 1A/℃。如用摄氏度 tc 表示温度，则输 出电流为
U i U 0 K P ( pi pc )
（4） （5）
C D
Kp
Um U0 pc
其中 pi——被测气体压强； pc——大气压强； Ui——C、D 两端压差为 pipc 时传感器的输出电压值 ； Uo——C、D 两端压差为零时传感器的输出电压值； Um——C、D 两端压差为 pc 时传感器的输出电压值； 由此我们便可由下面的公式（6）求出气体的压强。
大学物理实验I指导书(2019秋季,普通班)
大学物理实验I指导书(2024秋季普通班)

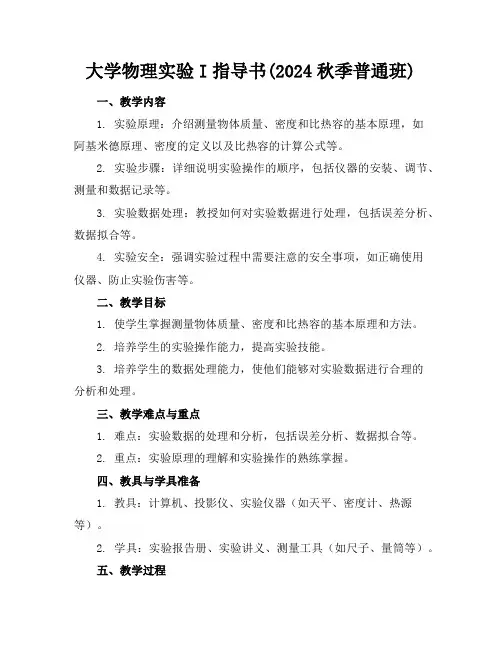

大学物理实验I指导书(2024秋季普通班)一、教学内容1. 实验原理：介绍测量物体质量、密度和比热容的基本原理，如阿基米德原理、密度的定义以及比热容的计算公式等。
2. 实验步骤：详细说明实验操作的顺序，包括仪器的安装、调节、测量和数据记录等。
3. 实验数据处理：教授如何对实验数据进行处理，包括误差分析、数据拟合等。
4. 实验安全：强调实验过程中需要注意的安全事项，如正确使用仪器、防止实验伤害等。
二、教学目标1. 使学生掌握测量物体质量、密度和比热容的基本原理和方法。
2. 培养学生的实验操作能力，提高实验技能。
3. 培养学生的数据处理能力，使他们能够对实验数据进行合理的分析和处理。
三、教学难点与重点1. 难点：实验数据的处理和分析，包括误差分析、数据拟合等。
2. 重点：实验原理的理解和实验操作的熟练掌握。
四、教具与学具准备1. 教具：计算机、投影仪、实验仪器（如天平、密度计、热源等）。
2. 学具：实验报告册、实验讲义、测量工具（如尺子、量筒等）。
五、教学过程1. 实践情景引入：通过一个简单的实验，使学生了解测量物体质量、密度和比热容的重要性。
2. 讲解实验原理：详细讲解测量物体质量、密度和比热容的基本原理。
3. 演示实验操作：教师演示实验操作步骤，学生跟随操作。
4. 数据处理与分析：教授如何对实验数据进行处理和分析，包括误差分析、数据拟合等。
5. 实验安全讲解：强调实验过程中需要注意的安全事项。
6. 随堂练习：学生进行实验操作，教师巡回指导。
7. 例题讲解：通过例题，使学生掌握实验数据的处理方法。
六、板书设计1. 实验原理：阿基米德原理、密度的定义、比热容的计算公式。
2. 实验步骤：仪器的安装、调节、测量和数据记录。
3. 数据处理：误差分析、数据拟合。
4. 实验安全：正确使用仪器、防止实验伤害。
七、作业设计1. 题目：测量物体质量、密度和比热容的实验报告。
答案：详见实验报告。
2. 题目：根据实验数据，进行误差分析和数据拟合。
大学物理实验指导书--9个项目
V = u（f/f0 – 1）
（3）
若已知声速 u 及声源频率 f0 ，通过设置使仪器以某种时间间隔对接收器接收到的频率 f
采样计数，由微处理器按（3）式计算出接收器运动速度，由显示屏显示 V－t 关系图，或调
阅有关测量数据，即可得出物体在运动过程中的速度变化情况，进而对物体运动状况及规律
进行研究。
f = f0（1+V/u） 当接收器向着声源运动时，V 取正，反之取负。
（2）
若 f0 保持不变，以光电门测量物体的运动速度，并由仪器对接收器接收到的频率自动 计数，根据（2）式，作 f —V 关系图可直观验证多普勒效应，且由实验点作直线，其斜率
应为 k=f0/u ，由此可计算出声速 u=f0/k 。 由（2）式可解出：
k
Vi
f Vi
i 2
Vi Vi 2
f
i
（4）
由 k 计算声速 u = f0/k，并与声速的理论值比较，声速理论值由 u0 = 331(1＋t/273)1/2 (米 /秒)计算，t 表示室温。测量数据的记录是仪器自动进行的。在测量完成后，只需在出现的
显示界面上，用 键选中“数据”， 键翻阅数据并记入表 1 中，然后按照上述公式计算
2．若计时器不计时或不停止计时，可能是光电门位置放置不正确，造成钢球上下振动 时未挡光，或者是外界光线过强，此时需适当挡光。
【数据与结果】
（1）在忽略容器体积 V、大气压 p 测量误差的情况下估算空气的比热容比
M（kg）
V（m3）
P（Pa）
d（m）
T(s)
实验三 光栅衍射
【实验目的】1．观察光栅的衍射光谱，理解光栅衍射基本规律；2．进一步熟悉分光计的调 节和使用；3．学会利用光栅衍射测定光栅常数、光波长。 【实验原理】
【参考文档】大物实验指导书-精选word文档 (22页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==大物实验指导书篇一：大学物理实验指导书(电子版)大学物理实验指导书(电子版)上海海运学院 201X.05目录绪论┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅ 3 实验数据的处理方法┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅ 7 实验一.长度的测量┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅9 实验二.测量钢丝杨氏模量┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅11 实验三.扭摆法测定物体转动惯量┅┅┅┅┅┅┅┅┅┅┅┅┅13 实验四.空气比热容比测定实验┅┅┅┅┅┅┅┅┅┅┅┅┅┅17 实验五.线膨胀系数测定┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅ 18 实验六.常用电学仪器的使用┅┅┅┅┅┅┅┅┅┅┅┅┅┅- 19 实验七.惠斯登电桥测电阻┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅ 22 实验八.电位差计测电动势┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅ 24 实验九.电表改装┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅26 实验十.示波器的使用┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅28 实验十一.等厚干涉的应用┅┅┅┅┅┅┅┅┅┅┅┅┅┅ 31实验十二.用光栅测定光波的波长┅┅┅┅┅┅┅┅┅┅┅┅┅┅33实验十三.旋转液体物体特性测量┅┅┅┅┅┅┅┅┅┅┅┅┅┅34实验十四.波尔共振┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅36 实验十五.用梁的弯曲测量材料的杨氏模量┅┅┅┅┅┅┅┅┅┅38 实验十六.仿真实验—偏振光的研究┅┅┅┅┅┅┅┅┅┅┅┅┅39 实验十七.光纤传输技术┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅42 实验十八.激光全息照相┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅44实验十九.迈克尔逊干涉仪的应用┅┅┅┅┅┅┅┅┅┅┅┅┅┅46 实验二十.光拍法测量光速┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅49 实验二十一.光电效应┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅52 实验二十二.霍尔效应及其应用┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅55 实验二十三.荷质比实验┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅58 实验二十四.金属电子逸出功实验┅┅┅┅┅┅┅┅┅┅┅┅┅┅62 实验二十五.声速测量┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅66 实验二十六.夫兰克赫兹实验┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅69 实验二十七.密立根油滴实验┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅73 实验二十八.多量程直流电表的设计┅┅┅┅┅┅┅┅┅┅┅┅┅77绪论早在五十年代，我国物学家钱三强就指出：今天的科学技术发展可以概括为“科学技术化和技术的科学化”，也就是说：科学和技术关系越来越密切，科学与技术相互渗透。
物理实验指导书
《大学物理》实验指导书宋书剑袁宝华编著电子技术省级实验教学示范中心实验一、测量误差与数据处理 (1)实验二、静电场描绘 (3)实验三、电表改装与校准 (6)实验四、用霍尔元件测磁场 (11)实验五、用霍尔元件测螺线管磁场 (16)实验六、用惠斯通电桥测电阻 (21)实验七、分光计的调整 (23)实验八、用分光计测棱镜玻璃的折射率 (25)实验一测量误差与数据处理一、实验目的1．了解关于测量误差的基本理论，了解数据处理的基本方法。
2．掌握不确定度的概念及其评定方法。
3．掌握有效位数的概念及修约规则。
二、实验内容了解误差的定义、分类及处理方法，不确定度的概念，直接测量量的不确定度的评定方法。
掌握间接测量量的不确定度的评定方法。
实验数据的有效位数的概念和修约规则。
原始数据的读取方法、最终实验结果的有效位数的确定及表示方法。
三、实验仪器静电场描绘仪 THME-1 一台四、实验原理测量误差可分为随机误差、系统误差和粗大误差。
1. 随机误差误差的单独出现，其符号和大小没有一定的规律性，但就误差的整体来说，服从统计规律，这种误差称为随机误差。
它是测量中多种独立因素的微量变化的综合作用结果。
2. 系统误差在相同测量条件下重复测量某一被测量时，误差的大小和符号不变或按一定的规律变化，这样的测量误差称为系统误差。
系统误差又分为已定系统误差和未定系统误差。
3. 粗大误差粗大误差（也称过失误差）的数值远远超出随机误差或系统误差。
粗大误差往往是由测量人员的疏忽或测量环境条件的突然变化引起的。
五、实验注意事项牢记不确定度的概念及不确定度的评定方法。
实验数据的有效位数及修约规则。
六、实验步骤1．了解测量误差的定义、分类及其处理方法。
2．学会不确定度的概念，了解为什么引入不确定度评定测量结果，不确定度与算术平均误差的区别。
理解直接测量量的不确定度的评定方法和间接测量量的不确定度的评定方法，掌握不确定度的概念及其评定方法。
3．学会直接测量量的不确定度的评定方法、间接测量量的不确定度的评定方法、实验数据的有效位数的修约规则和实验最后结果的表示。
Afosef大学物理实验II指导书
秋风清, 秋月明,落叶聚还散,寒鸦栖复惊。
《大学物理实验II实验指导书》目录实验1.空气比热容比的测定 (1)实验2.导热体热导率的测定 (3)实验3.示波器测超声波声速 (5)实验4.光速测量实验 (6)实验5.光电效应法测普朗克常量 (8)实验6.夫兰克—赫兹实验 (10)实验7、电子束聚焦和偏转研究 (12)实验8、霍尔元件基本参量及磁场的测量 (14)实验9、迈克尔逊干涉仪的调整与使用 (15)实验10、棱镜摄谱实验 (16)实验11.光栅测量 (17)实验12.硅光电池特性研究实验 (18)实验13.磁场的测量实验19实验1.空气比热容比的测定【实验仪器】直流电源（6V）、空气比热容比测定仪、空气比热容比实验仪、电阻箱（5 kΩ）和三根导线【实验内容】测定空气的比热容比值。
【注意事项】1.实验过程中若要移动实验装置, 请小心移动, 不要拉扯接线；2.本实验电路已经接好, 请不要改动线路；实验完成后请不要拆线；电阻箱的阻值固定为 5 kΩ, 请同学们自行检查此值是否正确, 在以后实验过程中不要改动；3.温度传感器AD590的正负极不要接错；【实验步骤】1.理解实验原理, 观察实验仪器和控制仪, 了解仪器各部件名称、作用方式和功能, 以及测定仪面板上各按键的功能；2.开启空气比热容比测定仪的电源开关, 在测压强窗口, 用调零电位器调节零点；开启直流电源开关, 电压设置为6V, 并检查电阻箱阻值（5 kΩ）, 此时, 温度窗口显示值约在1400 ～1700之间；打开放气阀C2, 使瓶内气体与外界气体充分流通, 时间约为几分钟；3.关闭放气阀C2, 打开充气阀C1；用打气球把空气稳定地打进储气瓶内,充气时仪器压强显示值为150左右即可；关闭充气阀C1；等待到达稳定状态（第I状态（P1, V1, T0））后, 记录瓶内压强均匀时的压强P1和温度T0值（P0、T0值用电压mV表示）；4.迅速打开放气阀C2, 放出气体；当储气瓶内的空气压强低到环境大气压时（放气声消失）, 及时关闭放气阀C2（动作要快, 不能超过1 s的时间）。
大学物理学实验指导书.
大学物理学实验指导书.大学物理学实验指导书大学物理实验力学部分实验一长度与体积的测量实验类型：验证实验类别：专业主干课实验学时：2所属课程：大学物理所涉及的课程和知识点：误差原理有效数字一、实验目的通过本实验的学习，使学生掌握测长度的几种常用仪器的使用，并会正确读数。
练习作好记录和误差计算。
二、实验要求（1）分别用游标卡尺、螺旋测微计测金属圆筒、小钢球的内外径及高度，并求体积。
（2）练习多次等精度测量误差的处理方法。
三、实验仪器设备及材料游标卡尺，螺旋测微计，金属圆柱体，小钢球，铜丝四、实验方案1、用游标卡尺测量并计算所给样品的体积。
2、分别用千分尺和读数显微镜测量所给金属丝的直径。
数据处理注意：有效数字的读取和运用，自拟表格，按有关规则进行数据处理。
描述实验过程（步骤）以及安全注意事项等,设计性实验由学生自行设计实验方案。
五、考核形式实际操作过程实验报告六、实验报告实验原理，实验步骤，实验数据处理，误差分析和处理。
对实验中的特殊现象、实验操作的成败、实验的关键点等内容进行整理、解释、分析总结，回答思考题，提出实验结论或提出自己的看法等。
七、思考题1、游标卡尺测量长度时如何读数？游标本身有没有估读数？2、千分尺以毫米为单位可估读到哪一位？初读数的正负如何判断？待测长度如何确定？实验二单摆实验类型：设计实验类别：专业主干课实验学时：2所属课程：大学物理所涉及的课程和知识点：力学单摆周期公式一、实验目的通过本实验的学习，使学生掌握使用停表和米尺，测准单摆的周期和摆长。
利用单摆周期公式求当地的重力加速度二、实验要求（1）测摆长为1m时的周期求g值。
（2）改变摆长，每次减少10cm，测相应周期T，作T—L图，验证单摆周期公式。
三、实验仪器设备及材料单摆、米尺、游标卡尺、停表。
四、实验方案利用试验台上所给的设备及材料，自己制作一个单摆，然后设计实验步骤测出单摆的周期，再根据单摆的周期公式计算当地的重力加速速。
大学物理实验2-指导书
实验2 质点运动学
相对运动：通过选取适当的发射角拦截目标物体，并使水平误差最小。
本程序已经预设了演示模式。
启动程序后将自动发射拦截目标，如下图所示。
图中显示目标飞行高度（默认值）为1000m ,速度为500m/s 。
拦截弹头在高度1000m 处拦截目标的水平误差为0.9m 。
完成一次拦截后须点击“程序运行按钮”重新启动程序才可以进行下次拦截。
界面中其它参数的含义如下图所示。
其中：
H ——目标飞行高度（m ） v t ——目标飞行速度（m/s ）
——发现目标时的观察角（degree ）
v ——拦截弹头飞行速度（m/s ） θ——拦截弹头发射角（degree ） vt ——拦截弹头飞行距离
v t t ——目标在发射拦截弹头后的飞行距离
验证在已知目标飞行速度v t 、 拦截弹头飞行速度v 时，观察角α 与发射角θ 之间的关系为
v
v t
+
=
θθ
αcos sin tan 当v=v t 时有 θ = 2α。
本实验就是在上述条件下完成，即发射角为2倍观察角，且不考虑重力加速度的影响。
实验任务：
1．设定不同的发现目标距离、目标飞行高度、目标飞行速度；
2．根据程序显示的观察角，选定10个不同的拦截发射角、使拦截弹头与目标的水平误差最小（最好在50m 以内）；
3．记录拦截完成后的实际观察角和拦截发射角、拦截水平误差记入下表中
t
v )cos (t
v t t
v )sin (θ
4．根据上表讨论拦截水平误差跟参数之间的关系。
(大学物理实验)磁场测量与描绘实验指导书
磁场测量与描绘实验指导书在工业生产和科学研究的许多领域都要涉及到磁场测量问题，如磁探矿、地质勘探、磁性材料研制、磁导航、同位素分离、电子束和离子束加工装置、受控热核反应以及人造地球卫星等。
近三十多年来，磁场测量技术发展很快，目前常用的测量磁场的方法有十多种，较常用的有电磁感应法、核磁共振法、霍尔效应法、磁通门法、光泵法、磁光效应法、磁膜测磁法以及超导量子干涉器法等。
每种方法都是利用磁场的不同特性进行测量的，它们的精度也各不相同，在实际工作中将根据待测磁场的类型和强弱来确定采用何种方法。
本实验仪采用电磁感应法测量通有交流电的螺线管产生的交变磁场，通过这个实验掌握低频交变磁场的测量方法，加深对法拉第电磁感应定律和毕奥—萨伐尔定律的理解及对交变磁场的认识。
一、实验目的1． 学习交变磁场的测量原理和方法。
2． 学习用探测线圈测量交变磁场中各点的磁感应强度。
3． 掌握载流直螺线管轴线上各点磁场的分布情况。
4． 了解螺线管周围磁场的分布及其描绘方法。
5． 加深理解磁场和电流的相互关系。
二、实验原理1．交变磁场的测量原理当导线中通有交变电流时，其周围空间就会产生交变磁场。
当直螺线管通过电流时，在螺线管内就产生磁场。
如果通过的电流是交变电流，则产生的磁场就是交变磁场。
在交变磁场中各点的磁感应强度是随时间变化的，我们一般用磁感应强度的有效值来描述磁场。
交变磁场的测量可以用探测线圈和交流数字毫伏表组成的闭合回路进行测量。
将探测线圈置于被测的磁场中，则根据法拉第电磁感应定律，通过探测线圈的交变磁通在回路中感应出电动势。
通过测量此感生电动势的大小，就可计算出磁感应强度B 的大小和方向。
2． B 的大小和方向确定通常为了精确测量磁场中某一点的磁感应强度，探测线圈都做得很小，因此线圈平面内的磁场可以认为是均匀的。
如图1所示，若线圈的横截面积为S ，匝数为N ，置于载流螺线管产生的待测交变磁场B 中，线圈平面的法线n 与磁感应强度B 的夹角为θ，则通过该线圈的磁通量 θφcos NSB =。
电子科技大学大物实验二指导书-2024鲜版
对于非线性关系的数据，可以采用最小二乘 法进行拟合处理。
2024/3/28
逐差法
逐差法用于处理等间距变化的数据，可以有 效消除线性系统误差。
公式选择
根据实验原理和数据处理需求，选择合适的 公式进行计算和分析。
14
结果分析与讨论
误差分析
对实验数据进行误差分析，包括系统误差和 随机误差的估算和讨论。
化学品泄漏
迅速撤离泄漏区域，通知实验室管理人员， 按照应急预案进行处理。
2024/3/28
触电
立即切断电源，用绝缘物体将受害者与电源 分离，进行急救并呼叫救援。
受伤或不适
立即停止实验，进行急救处理，并报告实验 室管理人员或教师。
27
THANKS
感谢观看
2024/3/28
28
加深对物理现象和规律的 理解
学习使用基本物理实验仪 器和设备
培养实验操作能力和科学 思维习惯
4
实验原理
本实验基于物理学中的基本原理和定律
通过实验操作和观察，验证物理定律的正确性
利用实验数据，分析物理现象的本质和规律
2024/3/28
5
预期结果
获得准确的实验数据，验证 物理定律的正确性
培养实验操作能力和数据处 理能力
04
图表编号
图表按章节编号，如图1-1、表2-1等 。
2024/3/28
21
图表绘制及标注规范
01
02
03
图表绘制
使用专业的绘图工具（如 Matplotlib、Excel等）绘 制图表，确保图表清晰、 美观。
2024/3/28
图表标注
图表要有标题、坐标轴标 签、数据点标注等，方便 读者理解。
大学物理实验指导手册
大学物理实验指导手册1. 引言本物理实验指导手册旨在帮助大学物理实验课程的学生进行实验操作，并提供必要的理论背景和实验细节。
本手册涵盖了各个物理专业的常见实验内容，旨在帮助学生更好地掌握物理实验技巧和相关知识。
2. 实验室安全注意事项•实验室入口和出口的标志•紧急情况下的逃生路线图示•使用个人防护装备（如实验室服、安全眼镜、手套等）的重要性和正确方法•实验室仪器设备的正确使用方法和注意事项•操作化学药品时候需要遵循的安全规范3. 实验仪器与设备3.1 常见仪器及其使用说明介绍常用于大学物理实验中的各种仪器，包括示波器、万用表、光电效应装置等，以及其安装、调校和使用方法。
3.2 数据采集与处理软件介绍数据采集与处理软件（如LabVIEW或MATLAB）的基本操作步骤，并给出常见试验中如何使用这些软件进行数据处理和曲线拟合的示例。
4. 实验操作步骤4.1 实验准备•实验前的材料准备和检查•各种仪器设备的设置与校准4.2 实验流程按照实验设计顺序，详细介绍各个实验项目的具体操作步骤，并解释相关物理原理和现象。
对于较复杂的实验，还可以提供示意图或实际照片来帮助学生更好地理解实验过程。
4.3 数据记录与分析指导学生如何正确记录实验数据，并说明常用数据分析方法（如均值、标准偏差、误差分析等）的计算步骤。
5. 实验报告写作指南给出撰写科学实验报告的基本要点和格式要求，包括标题、摘要、引言、实验装置与原理、实验结果及讨论等部分，并提供范例实验报告供参考。
6. 常见问题与解答列举一些学生在进行物理实验中常遇到的问题，并给出相应的解答和建议。
结束语本大学物理实验指导手册旨在为大学物理学习者提供全面的实验指导和理论支持，帮助他们在物理实验中获得更好的成果。
希望本手册能够成为学生们提升物理实验技能和知识水平的有力工具。
郑州华信学院大学物理试验指导书
郑州华信学院机电工程学院物理实验讲义电气工程教研室实验一 三线摆法测量刚体的转动惯量转动惯量是刚体转动大小的量度，是表征刚体特性的一个物理量。
转动惯量的大小除与物体质量有关外，还与转轴的位置和质量分布（即形状、大小和密度）有关。
如果刚体形状简单，且质量分布均匀，可直接计算出它绕特定转轴的转动惯量。
但在工程实践中，我们常碰到大量形状复杂，且质量分布不均匀刚体，理论计算将极为复杂，通常采用实验方法来测定。
转动惯量的测量，一般都是使刚体以一定的形式运动。
通过表征这种运动特征的物理量与转动惯量之间的关系，进行转换测量。
测量刚体转动惯量的方法有多种，三线摆法是具有较好物理理想的实验方法，它具有设备简单、直观、测试方便等优点。
【实验目的】1、学会用三线摆测定物体的转动惯量。
2、学会用累计放大法测量周期运动的周期。
3、验证转动惯量的平行轴定理。
【实验仪器】DH4601转动惯量测试仪，游标卡尺，物理天平，钢板尺，圆环，圆柱体【实验原理】图1是三线摆实验装置的示意图。
上、下圆盘均处于水平，悬挂在横梁上。
三个对称分布的等长悬线将两圆盘相连。
上圆盘固定，下圆盘可绕中心轴AB 做扭摆运动。
当下盘转动角度很小，且略去空气阻力时，扭摆的运动可近似看做简谐运动。
根据能量守恒定律和刚体转动定律均可以导出物体绕中心轴AB 的转动惯量（推导过程见本实验附录）。
2002004T H gRr m I π=（1-1） 式中各物理量的含义如下：0m 为下盘的质量；r 、R 分别为上下悬点离各自圆盘中心的距离；0H 为平衡时上下盘间的垂直距离；0T 为下盘做简谐运动的周期，g 为重力加速度。
将质量为m 的待测物体放在下盘上，并使待测物体的转轴与AB 轴重合，测出此时摆动周期1T 和上下盘间的垂直距离H 。
同理可求得待测刚体和下圆盘对中心转轴AB 轴的总转动惯量为：212014)(T Hg R r m m I π+= (1-2) 如不计因质量变化而引起悬线伸长，则有H =0H 。
大学物理综合设计实验指导书(完整)
五．实验报告要求
1．阐述实验的基本原理及测量方法 内容包括：透镜成像原理，测量透镜焦距的方法，显微镜望远镜的结构、组装方法等 2．记录实验步骤及各种实验现象，画出光路图，记录实验数据。 3．总结本次实验的收获和体会。
3
实验 2
LED 特性测量
LED 是一种固态的半导体器件，它可以直接把电转化为光，具有体积小，耗电量低，易 于控制，坚固耐用，寿命长，环保等优点，其主要应用领域包括：照明、大屏幕显示、液晶 显示 的背光源 、装饰 工程等。本实验通过测试各种 LED 特性，分析实验结果，从而进一步了解 LED 工作原理及相关应用。
综合设计性物理实验指导书
黑龙江大学普通物理实验室
目
绪论 实验 1 实验 2 实验 3 实验 4 实验 5 实验 6 实验 7 实验 8 实验 9 实验 10 几何光学设计性实验 LED 特性测量 超声多普勒效应的研究和应用 热辐射与红外扫描成像实验 多方案测量食盐密度 多种方法测量液体表面张力系数 用 Multisim 软件仿真电路 霍尔效应实验误差来源的分析与消除
一．实验目的
（1）掌握透镜成像规律； （1）组装简单的显微镜与望远镜，以熟悉它们的构造及其放大原理，掌握其调节与使用方法； （2）用自己组装的望远镜测量凸透镜和凹透镜的焦距。
二．实验室可提供的器材
1.2m 光学导轨一个，焦距为 4、8、20 ㎝的凸透镜各一个，待测凸透镜、凹透镜各一个，玻璃 叉丝屏（分划板）一个，物屏一个。
4
值在几十毫安到 1 安之间。 正常工作电压指 LED 正常发光时加在二极管两端的电压。 允许功耗指加于 LED 的正向电压与电流乘积的最大值，超过此值，LED 会因过热而损坏。 LED 的伏安特性与一般二极管相似。在 LED 两端加反向电压，只有微安极的反向电流。反向 电压超过击穿电压（一般为几十伏）后，管子被击 E 穿损坏。 为安全起见， 激励电源提供的最大反向电 压低于击穿电压。 2、测量 LED 的电光转换特性 图 3 反映发光二极管的驱动电流与与输出照 度的关系。 发光二极管输出照度值与驱动电流近似 呈线性关系。 这是因为驱动电流与注入 PN 结的电 荷数成正比，在复合发光的量子效率一定的情况 I 下，输出照度与注入电荷数成正比。 图3 LED 电光转换特性
大学物理实验指导书--5个项目
物理实验要求(电子专业)请负责的同学将下列要求传达到每位同学！！1.请同学们按照实验分组表的顺序进行实验，实验地点见下表。
2.上课前请每位同学自己打印一份实验指导手册。
3.大学物理实验进入实验室要签名，请同学们一定按时到达实验地点。
4.实验地点在大学校区的物理实验楼（物理教学实验中心），高尔夫球场西侧。
5.实验全部完成后将个人的所有实验报告一起上交，以班级为单位由各班负责同学统一收齐后上交（注意按学号排序），截止时间为实验完成后一周内。
实验地点：目录实验一利用直流电桥测量电阻 (2)实验二示波器的原理与使用 (4)实验三声速的测定 (7)实验四霍尔效应实验 (8)实验五 RLC串联谐振电路的研究 (10)实验一 利用直流电桥测量电阻实验目的1．掌握惠斯通电桥的原理，并通过它初步了解一般桥式线路的特点。
2．学会使用惠斯通电桥测量电阻。
实验仪器QJ23型电桥，电阻箱，检流计，滑线变阻器，直流稳压电源等。
实验原理惠斯通电桥（也称单臂电桥）的电路如图1所示，四个电阻R 1、R 2、R b 、R X 组成一个四边形的回路，每一边称作电桥的“桥臂”，在一对对角AD 之间接入电源，而在另一对角BC 之间接入检流计，构成所谓“桥路”。
所谓“桥”本身的意思就是指这条对角线BC 而言。
它的作用就是把“桥”的两端点联系起来，从而将这两点的电位直接进行比较。
B 、C 两点的电位相等时称作电桥平衡。
反之，称作电桥不平衡。
检流计是为了检查电桥是否平衡而设的，平衡时检流计无电流通过。
当电桥平衡时，B 和C 两点的电位相等，故有AC AB V V = CD BD V V = （1） 由于平衡时0=g I ，所以B 、C 间相当于断路，故有21I I = b X I I = （2） 所以 11R I R I X X = 22R I R I b b =可得 X b R R R R 21= （3） 或 b X R R R R 21=（4）这个关系式是由“电桥平衡”推出的结论。
大学物理实验指导书
绪论一．实验课的目的1.学习基础实验方法，仪器和数据处理知识通过对被测量的定量测量，对被测量及相关的物理过程有明确具体的了解。
2.锻炼手的操作技能对实验装置的安装、调整，对计量器具的正确操作，是做好实验的基础.3.学习实验的物理思想每个实验都是一个物理过程，通过此过程将间接测量量转换为若干直接测量量，将难测量的量变换成容易测量的量，将测不准的量转换成比较测得准的量，在这些变换中有丰富的物理思想.4.培养思维能力思维是在观察的基础上，进行分析、综合、判断、推理和提出新思想的认识过程，它对任何工作都十分重要，在实验中是培养思维能力的很好的机会二．测量与仪器（1）测量是指用实验方法确定被测对象的量值的实验过程。
可分为：直接测量：被测量和同类单位的标准物或计量器具直接比较，得出被测量量值的测量。
例：一桌子的长度与米尺相比，得出桌子长度为1.28m。
间接测量：由一个或几个直接测得量经已知函数关系计算出被测量量值的测量。
例：测量单摆的摆长l和振动周期T，由已知公式22/4Tlgπ=算出重力加速度g。
（2）测量结果给出被测量的量值，包括两部分：数值和单位，一般应给出不确定度。
（3）测量仪器：是指用以直接或间接测出被测量对象量值的所有器具。
（4）由于测量目的的不同，对仪器准确程度的要求也不用。
表示仪器的性能有许多指标，其中最基本的是测量范围和准确度指标。
一般是在满足测量要求的条件下，尽量选用准确程度低的仪器，减少准确度高的仪器的使用次数，可以减少在反复使用时的损耗，延长使用寿命。
三．测量与误差（1）真值(a)：不依人的意志为转移的真实大小（2）误差(ε)：测量值减去真值的差 ε=-a x误差产生的原因：a ：测量仪器只能准确到一定程度。
b ：观察者操作和读数不能十分准确等。
研究误差的目的：a ：尽量减小测量值中影响较大的误差b ：对残存的误差的大小给出某种估计能（估计不确定度）绝对误差： a x -=ε （注意：绝对误差与误差绝对值ε不同）相对误差：a r εε= 系统误差：测量值随测量条件的改变（换表、增加摆角等）而改变产生的误差。
