数字机顶盒检测经验
数字电视机顶盒的检测及维修-理工论文__58期刊网,论文发表,发表概要
数字电视机顶盒的检测及维修-理工论文__58期刊网,论文发表,发表数字电视机顶盒的检测及维修-理工论文__58期刊网,论文发表,发表2011-02-25 16:11 来源：浏览次数：关键字：职称论文，发表论文，期刊网,论数字电视机顶盒的检测及维修贺学鹏张家港市文化广电新闻出版局有线传输中心江苏张家港215600数字电视整转后，机顶盒是确保用户收看数字电视节目的核心设备，因此对机顶盒的精心维修和维护显得尤为重要，笔者总结了一些实际的经验，按可能导致机顶盒发生故障类型的分布点不同，进行如下分析。
一、机顶盒和遥控器的故障1、无信号和信号较弱图像出现停顿或马赛克。
故障可能为调谐器、解调器、CPU芯片等环节有问题，因此要从简到繁对各点进行检测。
首先测调谐器和解调器的各个脚电压是否正常，如不正常检测供电部分(1.8V、3.3V、5V、30V)，测28.8MHz晶体两脚的电平1.4V左右，相差不能超过0.2V，过大为28.8MHz晶体坏，常有调谐器坏和过孔断及芯片脚虚焊故障。
2、不读智能卡显示“请插入智能卡”或“请正确插入智能卡”。
首先排除智能卡接触面氧化接触不良的故障，测连接排线或卡座是否不良，更换不良的排线及卡座，补焊不良接点。
经常出现4148二极管阻值变低不读卡故障，低于400Ω需更换。
3、显示板无显示电视机视音频正常，显示板无显示，所有按键失控。
先看排线是否插好，测5V供电是否正常，测显示板IC的时钟线、地址线、复位电平是否正常。
常出现接点不良故障，使用久了的盒子会出现某个功能键失控，如声音自己调到最大，故障为相应健的轻触开关漏电，更换此开关。
4、死机电视画面静止不动，操作任何键元反应。
死机故障范围比较广，首先看主板是否有脏物氧化元件，如果有清洗处理，处理不好的应更换。
其次测各供电电压(3.3V、2.5V、1.25V)是否正常，再测(RCT)复位脚电位是否为3.3V，27MHz晶振是否启动，正常脚输出电压为0.6V，测CLK电位为1.3V，如是0.65V为晶振没有启动，如是1.2V为FLASH没有启动，如上述均正常，CPU芯片可能损坏或芯片脚虚焊引起。
机顶盒测试报告
机顶盒测试报告1. 引言机顶盒是一种用于接收和解码数字电视信号的设备，能够将数字电视信号转换为可供电视机显示的画面。
本文将对机顶盒进行全面的测试，包括硬件测试和软件测试。
2. 硬件测试2.1 电源测试首先，我们对机顶盒的电源进行测试。
我们使用万用表测量了机顶盒的电源电压和电流，确保其在正常范围内。
同时，我们还进行了电源开关的测试，以确保机顶盒能够正常启动和关闭。
2.2 网络连接测试接下来，我们测试了机顶盒的网络连接功能。
我们首先使用网线将机顶盒连接到路由器，然后使用网络测试工具对网络连接进行测试。
我们测试了机顶盒的网络下载速度和稳定性，确保其能够正常连接互联网并流畅播放在线视频。
2.3 视频输出测试为了测试机顶盒的视频输出功能，我们将其连接到一台电视机。
我们首先使用HDMI线连接机顶盒和电视机，并确保视频信号正常传输。
然后，我们测试了机顶盒的分辨率和画质设置，以确保能够提供高质量的视频输出。
2.4 遥控器测试机顶盒的遥控器是用户与设备交互的关键工具，因此我们对其进行了全面测试。
我们测试了遥控器的按键功能和响应速度，确保用户能够方便地操作机顶盒。
3. 软件测试3.1 操作系统测试机顶盒的操作系统是其核心组成部分，我们对其进行了功能和稳定性测试。
我们测试了操作系统的启动速度和运行稳定性，确保其能够顺畅地运行各种应用程序。
3.2 应用程序测试机顶盒通常预装了各种应用程序，我们对这些应用程序进行了功能和性能测试。
我们测试了应用程序的安装和卸载功能，并确保其能够正常运行，提供良好的用户体验。
3.3 多媒体播放测试由于机顶盒主要用于播放多媒体内容，我们对其多媒体播放功能进行了全面测试。
我们测试了机顶盒的音频和视频播放质量，包括声音清晰度、画质流畅度和格式兼容性等方面。
3.4 系统更新测试为了确保机顶盒能够及时升级和更新，我们对系统更新功能进行了测试。
我们测试了系统更新的稳定性和可靠性，以及更新后的功能和性能改进。
数字电视机顶盒技术检测与维修经验点滴
数字电视机顶盒技术检测与维修经验点滴第一篇：数字电视机顶盒技术检测与维修经验点滴数字电视机顶盒技术检测与维修经验点滴目前数字机顶盒的推广工作已在全国许多地方展开，数字电视具有高质量的画面和高保真的音效等特点而得到社会的公认，它的出现不仅是广电行业的又一新的机遇而且对我们广电技术人员来说又是一个新的挑战。
数字电视是技术的发展，也是技术的创新。
它不同与模拟电视的发射、传输，但有着模拟电视无法比的优势。
本人从实践的角度来谈谈数字电视的检修方法，具体从三个方面着手：首先，检测用户的入户电平。
目前由于数字场强仪刚刚面市，许多电视台因价格昂贵而却步，但用模拟场强仪还是可以检修的。
一般模拟电视的电平入户根据国标是大于58db可正常收看，而测数字电视的电平根据实践大于35db是没有问题的。
那么当测了数字电视的入户电平大于35db时，再测前面的模拟电视的入户电平，既可推算出数字机顶盒正常收看时，要求该地区网络设计的必须入户电平。
其次，机顶盒的搜索问题。
搜索可分为自动搜索和手动搜索，这两种方法进行前都必须将机顶盒恢复原厂设置。
前一种方式要断掉电源，最好等上20—30分钟后再开机，可以解决一些一般性的故障，如机顶盒上的时间不准、搜索频道数量没有变化等问题。
后一种方式就不须断电源，进行手动搜索数字电视的每个传输频率后并逐个将其存储就行了。
最后，机顶盒的升级问题。
它也可通过两种方式进行，即自动升级和手动升级。
自动升级是用户将机顶盒置于待机或开机状态，由数字电视公司的前端发出自动升级的指令来完成。
而手动升级则在机顶盒中直接选择在线升级等待5—10分钟即可完成。
这两种升级方式进行的前提是数字电视公司的前端必须有不同机顶盒配套的升级软件第二篇：数字电视机顶盒维修技术解析--心得体会数字电视机顶盒维修技术解析——记培训学习心得石首分公司张强目前数字电视整转工作已在全国许多地方展开，数字电视具有高质量的画面和高保真的音效等特点而得到社会的公认，它的出现不仅是广电行业又一新的机遇而且对我们技术人员来说又是一个新的挑战。
机顶盒测试方案
一机顶盒的测试简介1.机顶盒的原理机顶盒包括数字电视机顶盒和IP 机顶盒。
数字电视机顶盒是一种能提供模拟音频和视频接口，使现在的模拟电视机能正常接收数字电视节目；同时还能提供各类数据信息服务和交互式功能，它的接入方式有有线、卫星和地表接入方式，是目前国内应用较多的有线数字电视接入方式。
IP 机顶盒的基本功能原理和数字电视相同，但它的接入网络不是广电网络，而是Internet 网络。
2.数字电视机顶盒的测试如《有线数字电视系统用户终端接收机》性能参数要求所示，机顶盒的测试主要包括解调性能的测试和音视频（AV）输出指标测试。
2.1.解调性能的测试测试目的是检验机顶盒的信号接收性能是否符合标准要求，如《有线数字电视系统用户终端接收机》所示为有线电视的接入方式国家标准要求。
2.2.音视频（AV）输出指标测试音视频是重要指标，是表征机顶盒提供给用户音视频信号能否达到要求。
测试项目及要求见《有线数字电视系统用户终端接收机》。
二研发生产测试方案总体测试方案分为三个主要部分，信号发生部分、信号网络分配部分和音视频测试部分。
信号源产生标准数字测试信号，经过网络传输，加入到被测机顶盒的输入端口，控制机顶盒接收信号，并输出音视频信号，音视频测试设备接收并分析机顶盒产生的音视频信号，给出测试结论。
如图一所示，是一个DVB-C 接入方式的机顶盒测试系统方案图，测试方案解释如下：1. 电视前端模拟为测试信号源部分，这是一个简单的数字前端。
QAM 调制器接收标准的测试码流信号（来自于DS7618 机顶盒测试系统），调制成有线数字电视信号，这个信号和多路电视发生器（一般为60 路左右）产生的多路电视信号合路生成多频道的数字模拟电视信号，这样做的目的是为了产生实际的电视多波群测试信号，多波群信号进入分配网络和接收机（如DVB-C 机顶盒）会产生复杂的交调失真信号，进而影响接收效果，这就是模仿实际信号的目的所在。
注意多路电视信号和数字电视信号间的功率差最好控制到10dB 以内（可用DS8821Q 监测功率指标，检验模拟、数字电视信号的质量）。
数字机顶盒检测经验
数字电视机顶盒技术检测与维修经验：主题:打开电视机和机顶盒后只显示雪花点无图象解决办法：检查机顶盒的音视频线是否已经与电视机对应的音视频输入接口连接好，如果连接有问题，请重新再仔细连接一次。
解决办法：如果连接线的连接都符合要求，机顶盒的电源灯和工作指示灯都变亮，那可能是电视机没有切换到视频输入的方式。
因有的厂家生产的电视机不能对视频进行自动保存，在每次开机的时候都需要切换一次。
解决办法：有的用户家里的电视机比较陈旧，没有音视频输入口，只有射频输入口，这样的情况需要为用户配带有射频输出口的机顶盒。
在连接好电视机与机顶盒后，要对电视机进行一次搜索频道。
机顶盒的调制器一般都在低频段（如频道或频道使用最多），这样可以避免其他高频信号和空间信号的干扰和影响。
主题:在收看过程中图像出现黑屏解决办法：首先确认出现黑屏的节目是否为加密节目，如果是加密的节目，并且同一节目在不同的地区同时都出现这样的问题，那就可以判断很可能是前端的系统出现问题引起的。
这样的情况需要前端工程技术人员进行检测。
解决办法：如果出现这样问题的节目既有加密的，又有非加密的，并且不同的节目出现的概率也不一样，那么可以判断是机顶盒本身的软件可能还有不完善的地方。
有待于软件工程师对机顶盒的软件进行改进。
解决办法：非加密的节目能正常收看，切换到加密的节目后为黑屏，也无其他的信息提示。
如果换另外一张卡后就能正常收看，可判断是卡出现问题，请更换卡。
主题:发现某一频点上的所有数字电视节目都收不到解决办法：用频谱仪针对这一个频点进行检测，看此频点的波形图，检查用户网络中是否已经传输有此频点的节目。
如果检测到有信号，请检查此频点的波形图，看此波形图中是否有陷波点，如果有陷波点并且恰好就是在那一个频点处，这样就会造成这个频点上的节目都收不到。
而其他地区却接收都很正常，这往往是因为该段网络中使用的电缆线在出产时的性能指标不满足要求而造成的。
这样的情况就只有对网络从用户端到干线进行分段检查，最后找出具体是哪一段网络有问题，再对该段有问题的网络进行整改。
机顶盒检测标准

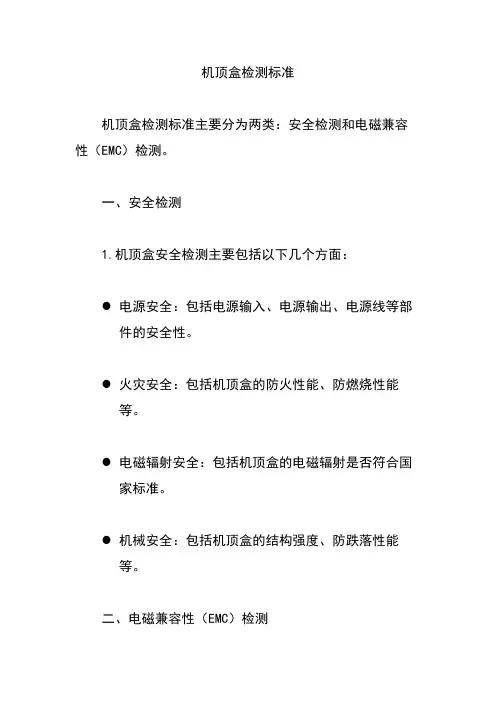

机顶盒检测标准
机顶盒检测标准主要分为两类：安全检测和电磁兼容性（EMC）检测。
一、安全检测
1.机顶盒安全检测主要包括以下几个方面：
●电源安全：包括电源输入、电源输出、电源线等部
件的安全性。
●火灾安全：包括机顶盒的防火性能、防燃烧性能
等。
●电磁辐射安全：包括机顶盒的电磁辐射是否符合国
家标准。
●机械安全：包括机顶盒的结构强度、防跌落性能
等。
二、电磁兼容性（EMC）检测
1.机顶盒 EMC 检测主要包括以下几个方面：
●辐射发射：包括机顶盒在正常工作过程中产生的电
磁辐射是否符合国家标准。
●辐射抗扰：包括机顶盒在受到电磁干扰的情况下是
否能正常工作。
●传导发射：包括机顶盒在正常工作过程中通过电源
线、信号线等传导出的电磁辐射是否符合国家标
准。
●传导抗扰：包括机顶盒在受到电磁干扰的情况下通
过电源线、信号线等传导进来的干扰是否能正常抑
制。
3.机顶盒检测标准主要包括以下几个国家标准：
●GB4943.1-2011《信息技术设备的安全通用要求》
●GB/T9254-2008《机顶盒安全要求》
●YD/T993-1998《机顶盒电磁兼容性要求》
机顶盒通过检测标准的认证，可以确保产品的安全性和可靠性，保护消费者的生命财产安全。
iptv机顶盒测试标准
iptv机顶盒测试标准IPTV（Internet Protocol Television）机顶盒是一种通过互联网传输电视信号的设备。
测试IPTV机顶盒通常需要考虑多个方面，包括硬件性能、软件功能、互联网连接等。
以下是一些可能用于测试IPTV机顶盒的标准：1.硬件性能测试：•处理器性能：测试机顶盒的处理器性能，包括处理速度和多任务处理能力。
•存储性能：检查机顶盒的内存和存储设备，确保其足够运行应用程序和存储媒体内容。
2.视频和音频质量测试：•分辨率和画质：测试机顶盒对不同分辨率的视频的支持以及输出的画质。
•音频输出：检查机顶盒的音频输出性能，包括声道和音质。
3.互联网连接测试：•网络连接：测试机顶盒的网络连接性能，确保其能够稳定连接到互联网，以提供流畅的视频播放。
•带宽需求：测试机顶盒对带宽的需求，以确保在网络条件不佳时仍能提供适当的服务。
4.用户界面和用户体验测试：•菜单导航：测试机顶盒的用户界面，确保用户可以轻松导航和使用。
•遥控器功能：测试遥控器的响应性和功能，以确保用户可以方便地控制机顶盒。
5.应用和软件功能测试：•IPTV应用：测试机顶盒上预装的或可下载的IPTV应用的性能和稳定性。
•EPG（Electronic Program Guide）：测试节目指南的准确性和更新频率。
6.安全性和稳定性测试：•安全性：测试机顶盒的安全性能，包括防火墙、加密等。
•稳定性：测试机顶盒在长时间使用中的稳定性，确保其不容易崩溃或出现故障。
这些测试标准通常由制造商、行业协会或相关标准制定组织制定。
具体的标准可能因地区而异。
如果您对特定机顶盒的测试标准感兴趣，建议联系制造商或参考相关行业标准。
IPTV机顶盒产品返修检测指导书
机顶盒产品返修检测指导书一、机顶盒返修检测1.请检查机顶盒外观上能否看到明显的器件损坏，如电源插头、电源开关、AV输出接口、S端子接口、HDMI线等破损情况；如存在明显破损情况，请安排返修。
2.机顶盒开机。
机顶盒开机过程中如存在以下情况，请安排返修。
1）.机顶盒前面板的所有灯都不亮，按下电源键不能开机；2）.机顶盒power灯亮，开机没有输出；3）.机顶盒power灯亮，开机有开机画面显示，但是一直停在开机画面，不显示启动进度条，不显示任何ip地址，不显示任何连接方式以及启动过程；4）.机顶盒power灯亮，开机有开机画面显示，并且有启动进度显示，最后进度条停在启动100％的画面，画面有ip地址提示。
3. 机顶盒进入EPG。
条件准备：1）、机顶盒认证账号已开通。
2）、机顶盒业务账号已订购相应产品。
3）、机顶盒首次安装。
4）机顶盒认证账号首次应用。
以上条件具备情况下，机顶盒进入EPG如出现如下情况，请安排返修。
1）、机顶盒输入认证账号后不进行保存。
2）、机顶盒输入认证账号后自动重启或反复自动重启。
3）、机顶盒进入视频播放后所有视频扭曲、音频失真或无声。
4.机顶盒升级。
条件准备：1）机顶盒已接入EPG。
2）机顶盒已配置正确的升级服务器地址。
3）机顶盒已选择确认正确的机顶盒类型。
以上条件具备情况下，机顶盒升级过程中如出现如下情况，请安排返修。
1）、机顶盒自动升级后重启反复不断升级。
2）、机顶盒升级后自动重启失败或机顶盒死机。
3）、在设置页面强制机顶盒升级机顶盒不下载版本、不进行升级或升级过程中死机。
5.机顶盒除以上检测步骤外仍存在的问题，请先以恢复出厂设置、强制升级方式进行处理，如问题依然存在，请安排返修。
（恢复出厂设置及强制升级方式请参见机顶盒使用手册）二、遥控器返修检测指导1.请检查遥控器外观上能否看到明显的器件损坏，如按键脱落、严重划痕、外壳破损等，如存在明显器件损坏情况，请安排返修。
2．遥控器使用。
裕兴EC1308机顶盒检测指导手册
裕兴机顶盒的测试流程及方法1.硬件区分方法（和朝歌机顶盒的区分方法）A、顶顶盒的区分方法：机顶盒通过S/N条码命名方式进行区分，裕兴机顶盒S/N条码中带有字母H0B，朝歌S/N 条码没有字母H0B 。
B、遥控器的区分方法：遥控器通过电池安装处QC标贴的不同颜色进行区分，裕兴为白色QC标贴，朝歌为绿色QC 标贴。
C、电源的区分方法：电源型号码：俗兴：KSAFC1200100W1CH,朝歌：KSAC1200100W1CH。
2.检测方法2.1.按照如下方法一步步进行测试机顶盒的硬件问题1．电源检测：将机顶盒电源加电，接通一台正常的机顶盒，看机顶盒灯是否亮，如不亮表明电源已坏，反之则正常。
2．后背板开关机测试：反复关机开机10次以上，能否正常开关机。
开机有无噪音。
Data指示灯注意事项：2.1．开机后，data指示灯红绿交替循环闪烁，按遥控器上任何按键后，data灯变红，不再交替闪烁。
2.2．当网络有数据正常通讯后（组播时）为绿灯，当网络数据包非正常通讯时为红灯，StandBy功能下熄灭。
3．遥控器StandBy（待机）功能测试：按Standby是否能进行待机状态或待机唤醒。
2.2.软件升级软件升级说明：进行工厂测试模试也可以对机顶盒进行升级，但在工厂测试模试下对机顶盒升级需要搭建比较复杂的环境。
而可以不在工厂测试模试下，利用工具软件对机顶盒进行升级的方法比较简单，并且可以达到测试升级的效果，具体方法如下。
软件升级的做用是：升级到最新版本，排除因为软件问题造成盒子问题，同时验证盒子升级工功是否正常。
机顶盒的配置：开机以后时按“设置”键进入配置页面，输入密码“8288”进入系统配置页面。
选择“网络连接”→有线连接→LAN(此时机顶机的IP地址已经烧在了要顶盒芯片中为10.10.10.89)，选中以后按“确定”退到系统配置主页面，点“确定”到保存页面，输入密码“3008”保存重启。
具体如下组图（图1－图5）所示：输入密码为8288。
数字机顶盒(STB)音频测试操作手册
STB音频测试操作手册 STB音频测试项目和指标表1音频测试指标测试信号表2 0.33:01测试序列在音频测试时，首先很重要的要对测试项目所对应的测试信号要十分清楚。
目前测音频的指标用的信号基本上是CCITT0.33:01测试序列的各种码流，在.33测试序列中包含了表1所提到的所有测试指标用到的信号，而且每个测试信号都非常短，只有1秒，而我们测不同的指标要Freeze不同的曲线，所以先要十分熟悉每秒要播的信号，然后通过不断操作把自己培养成快手。
测试方法1音频输出幅度和失真度测音频输出幅度和失真度用的信号是CCIT0.33:01中的1020Hz,0dBm的信号，VM700T用Audio Analyzer进行测试，下面几个测试项目除了噪声用Audio Spectrum之外，都是用Audio Analyzer进行测试的。
在1.020kHz，0dBu信号出现时，按Freeze,然后读出Level和THD+N的值，Level值为左右声道中较小的值，失真度为左右声道中较大的那个。
本例子中Level=-0.03dBu,失真度=0.016%.2 音频幅频特性测音频幅频特性时测试信号从1020Hz, -12dBm开始，到15000Hz，-12dBm，VM700T要在1020Hz,0dBm后，点击Erase Plot软键，清除屏幕上之前的打点，然后在信号跑到15000Hz，-12dBm时，按Freeze，可以得到幅频特性曲线。
如下图所示。
得到的曲线看似平，但是通过放大后可以得到一根曲线，如下图。
通过移动得到1kHz时的电平，记下该值A=－12.026dBu.再读出曲线最低点的值，B=-12.06.A-B=0.034dB，就是幅频特性值3 音频左右声道相位差、音频左右声道电平差左右声道电平差和相位差用的还是用刚才幅频特性Freeze下来的曲线。
通过Select Graph软键选择View Diff.可以进入左右相位差和电平差界面，通过放大在曲线中读差值最大的那个，作为测试结果。
数字电视机顶盒的使用与测试
1台
2.熊猫3216型数字有线电视机顶盒
1台
3. 3513B-001多制式数字电视信号发生器 1台
4.泰克VM700视音频综合测试仪
1台
四. 实验方法和步骤 1.机顶盒的安装
参照机顶盒的使用说明书安装好机顶盒。 2.机顶盒使用操作 （1）按图11-20 机顶盒的操作步骤操作机顶盒。 （2）按机顶盒的菜单使用说明操作机顶盒。
彩色电视机原理及维修技术
数字电视机顶盒
数字电视机顶盒的使用与测试
一. 实验目的 1. 会安装数字有线电视机顶盒。 2. 会使用数字有线电视机顶盒。 3. 熟悉机顶盒的菜单操作。 4. 认识机顶盒的性能指标要求。 5. 会使用VM700视音频综合测试仪测试机顶盒的性能指标。 二.实验任务 1. 安装数字有线电视机顶盒。 2. 熟练使用机顶盒的菜单。 3. 熟练操作数字有线电视机顶盒。 4. 学习机顶盒的性能指标要求。 5. 使用VM700视音频综合测试仪测试机顶盒的性能指标。
数字电视机顶盒
数字电视机顶盒
3.数字有线电视机顶盒的技术性能要求 大规模生产的机顶盒都必须符合国家广电总局对数字有
线电视机顶盒标准的规定，数字有线电视机顶盒的技术性 能指标参数要求见表11-1。 4.数字有线电视机顶盒的技术性能参数测试
使用VM700视音频综合测试仪分别测试上表中对机顶盒整 机视频和音频输出的技术性能指标，记录测量数据，将结 果与表中指标比较，分析测量结果。
五.实验报告要求 1.记录安装机顶盒中的问题及解决方法。 2.记录操作机顶盒工程中的难点和疑点及解决方法。 3.画表记录机顶盒视音频输出性能参数的测量数据。 4.比较所测视音频输出性能参数与标准指标的差异，分析结 果。
数字电视机顶盒
机顶盒出厂检测流程
三泰机顶盒出厂检测流程（硬件部分）：一、设备1、 码流分析仪 用途：可分析码流，发送码流2、 数字调制器(QAM) 用途：调制数字信号输出3、 视频信号分析仪 用途：数字波形监视，数字矢量显示，群时延和频响，自动测量，噪声测试4、音频分析仪 用途：分析音频5、可调衰减器 用途：调整信号6、分配器 用途：分配信号7、场强仪（带频谱分析功能） 用途：测量数字信号 二、测试设备连接图三、测试内容 射频指标序号 检测项目 单位 技术指标 1 频率范围 MHz 国标:110-8552 输入阻抗 Ω 753 频道带宽MHz84射频输入反射损耗 dB ≥ 85 最小接收信号电平64QAM dBuV ≤40（国标）6 最大接收信号电平 dBuV ≥80（国标）7 C/N 门限(64QAM) dB ≤25 8频率捕捉范围KHz不劣于±150 16QAM 32QAM64QAM 128QAM 9 解调方式256QAM10支持符号率范围Mb 3.6∽6.952视频、音频检测指标视频输出幅度 mVp-p 700±30视频同步幅度 mVp-p 300 ±20±0.8(≤4.8MHz)±1.0(4.8-5MHz)视频幅频特性 dB0.5/-4(5.5MHz)微分增益 % ≤8微分相位 度 ≤8视频信噪比（加权） dB ≥56亮度非线性 % ±8色度/亮度增益差 % ±5色度/亮度时延差 ns ≤50K 系数 % ≤4音频检测指标序号 项目 单位 技术要求 备注1 工作高温试验 --- 在温度+40℃的条件下，应能持续正常工作16小时。
2 工作低温试验 --- 在温度-10℃的条件下搁置2小时后，应能持续正常工作1小时。
3 恒定湿热试验 --- 在温度40℃和湿度93%的条件下搁置96小时，经4小时恢复后，应能正常工作。
4 供电 --- 150 – 240V， 50Hz±2Hz四、其余参考国家标准。
机顶盒功能测试实验指导书
2.7恢复默认设置：检查各参数设定是否正确。
2.8密码设置：检查各模块密码设置功能是否实现。
4、数字电视、音频广播、视频点播：操作各功能应正常。
5、游戏天地：操作各功能应正常，不应出现。
6、在节目搜索、编辑以及调节系统参数过程中，观察电视图像色纯、图抖、串色、渗色、亮度不均匀等现象。
4、接收活动画面，主观感受画面色彩应柔和逼真，伴音应清晰悦耳，图文有无缺少字符、重影、扭动，色过渡处有无串色、飞彩、渗色。
5、检查彩色制式转换及伴音声道切换时，应无明显彩色延时杂音及POP声等异常现象。
6、拍击机顶盒外壳，观察画面有无拍杂现象。
声音质量
1、接收外来信号时，检查应无杂声、蜂声等异常。
2、检查“静音”或音量调小时，应无漏声，音量增减应平滑无突变、停滞、断音现象。
3、检查机器有无交流声、钟表声及劈啪声等异常声音。
4、确认声音有无干扰图像的现象，左右声道是否平衡，当插入耳机声音有无变化，换台时耳机
有无正常的声响及交流声。
5、拍击机顶盒外壳，听伴音有无断音现象。
端口检查
1、S-Vedio输入检查：检查画面是否出现图花、扭曲、黑屏等图像不良现象。设置图像、声音、语言、色彩、定时等，其各功能能够实现。
7、检查说明书与实际操作是否一致。
实验项目
实验内容与方法
功能确认
8、检查节目编辑、系统设置能否记忆。
9、检查遥控器检查
9.1遥控器灵敏度：遥控距离不小于8M，遥控角度左右不小于30度，上下不小于30度。
9.2遥控功能：遥控器上功能按键应和描述的功能是否一致。
字符显示
1、检查中英文字符是否正常，位置是否适当。
数字电视机顶盒的测试
数字电视机顶盒的测试
❖二、数字电视机顶盒测量仪器
数字电视机顶盒的测试
❖ 工作任务
1. 简述数字有线电视机顶盒的工作原理 2. 编制测量工艺文件 3. 设置逻辑分析仪工作菜单 4. 用逻辑分析仪对数字有线电视机顶盒进行测量、检验 5. 记录、分析、处理测量数据 6. 撰写测量报告
数字电视机顶盒的测试
❖ 一、数字电视机顶盒的测试 对象
1. 传输流（TS流）：Transport Stream，数字视 频和音频信号在系统复用中切割成的一个个固定 长度为188字节的数据包组成的数据流。在机顶 盒中高频头解调输出的传输流就是数字电视的数 字基带信号，测量D0-D7数据状态。
数字电视机顶盒的测试
探头（通用引线组）
输入电阻 杂散触针电容 最小电压摆幅 阈值准确度 最大输入电压
状态分析
最小状态时钟脉冲宽度 时间标识分辨率 状态间最大时间计数 状态间最大状态标记数[1] 最小主时钟至主时钟时间[2] 最小主时钟至副时钟时间 最小副时钟至主时钟时间 时钟限定器建立/保持时间
100KW.2% 1.5PF 500mV 峰至峰 ±（100mV+3%阈值设置值） ±40V 峰值
数字电 视信号 发生器
RF电缆
测量电缆
3216数字 AV连接线 彩色
电视机顶盒
电视机
测量系统连接图
数字电视机顶盒的测试
3）测量步骤： a）仪器开机预热：将数字电视信号发生器和逻辑分析仪以
关于机顶盒测试的几点经验
#1$ 强度测 试' 主 要 测 试 长 时 间 开 机 状 态 下 的 播 放情况&有无死机现象&或是机身过热现象&不停切台 观看机顶盒反应速度,
收稿日期!"##>"5>"1
#Y$ /W+'能否显示一周 /W+信息&能否成功预定 节目&能否预定多个节目&预定的节目能否准时提醒& 一般提前 # 分钟提醒&能否准时转去播放,
#5$ 遥控操作'检查常用按键 _快捷键操作是否正 常&软件处理流程是否正确,
#7$ 数据广播'浏览多个页面测试系统性能)链接 跳转是否正确&有无错误乱码出现,
拿到机顶盒首先检查外观及软硬件配置&再按照我 们定制的菜单对各项进行测试&重点包括以下几个方面'
##$ 频道功能'主要查看默认主频点及 (',搜索& 搞清机顶盒的搜索机制&注意搜索速度&我们在测试过 程中遇到过搜索速度慢的现象(搜索完要关注节目排
DDC
序问题&还有些节目名称长的节目是否能完全显示, #!$ 切台测试'主要测试同频点)不同频点间的切
! 中国有线电视"!"###"$$ %&'()*'+',)-%).-/,0
中图分类号,(1214#1766文献标识码.66文章编号#""7 87"!!#!"##$"$ 8"11" 8"#
机顶盒参考测试方案
以下为参考测试方案：机顶盒检测主要包括实验室基本检测、网络适应性检测、安全和质量例行检测、主观评价。
机项盒基本功能检测1 数字电视、数字音频广播的接收1)搜索全部数字电视、数字音频广播节目；2)分别收看、收听各个节目，检查是否正常。
2 软件更新3.1 更新软件版本高于机顶盒软件版本1)前端发送更新软件；2)检查机顶盒是否检测到更新软件并出现提示信息；a）选择更新软件操作，检测是否满足要求；b）选择不更新软件操作，检测是否满足要求；3)通过手动方式强制进行被测机顶盒的软件升级，检测是否满足要求；4)查看更新后用户定制的选项是否改变（包括已经编辑过的节目顺序、喜爱频道等）；3.2 更新软件版本不高于机顶盒软件版本1)前端发送更新软件；2)检查机顶盒是否检测到更新软件并出现提示信息；3)通过手动方式强制进行被测机顶盒的软件升级，检测是否满足要求；3.3 非本机顶盒软件更新1)前端发送的更新信息分别设置与被测机顶盒不同的厂家代号、硬件版本号、序列号；2)前端发送更新软件；3)检查机顶盒是否检测到更新软件并出现提示信息；4)通过手动方式强制进行被测机顶盒的软件升级，检测是否满足要求；3.4 出现异常情况能否恢复1)在更新过程中，将机顶盒断电然后恢复，检测机顶盒的运行状况是否满足要求；2)在更新过程中，将机顶盒输入信号断开然后恢复，检测机顶盒的运行状况是否满足要求；3 频道切换切换频道，记录频道切换时间，检查是否满足要求；4 显示界面调阅所有的中文信息提示（如：菜单、节目描述、EPG等），打开菜单界面，检查是否满足要求；5 声道设置1)使用快速自动搜索出全部播放的标准清晰度数字电视、数字音频广播；2)检查各节目的声道设置是否满足要求；3)在前端改变节目的声道设置，检测机顶盒的运行状况是否满足要求；4)在机顶盒端手动改变节目的声道设置，检查是否满足要求；6 音量1)使用快速自动搜索搜出全部播放的标准清晰度数字电视、数字音频广播；2)检查各节目的音量设置是否满足要求音量基本一致的要求；3)改变各节目的音量设置，检查是否满足各节目音量设置单独存储的要求。
有线数字电视机顶盒检测详解
种 。主观法 通过观 察 图像 出现 马赛 克 （０ｓ ６ 内每隔 ２ ０ｓ 不 出现一个 ） 为判据。客观法通过测量 Ｔ 输 出误码率 作 Ｓ
（ Ｓ 错 后 误 码 率 小 于 ３ １ 作 为 判 据 。 在 实 际 应 用 Ｒ 纠 ｘ０）
信 噪比、 视音频同步 、 音频输 出电平 、 音频失真度 、 音频 幅
￣ｔｎｄ ｒ ，ｅ ｔ ａ ａ ｄ ｔ ｓｍ￣ ＆Байду номын сангаасｅ ｕ ｐ ｅ Ｉ ｑ ｉ ｍ ｎｔ
楚蕉 趁泗量 量 ｌ
文 章 编 号 ：０ ２ ８ ９ （０ ）４ ０ ９ — ２ １０ — ６ ２ ２ １ １— ０ １０ １
有线数字 电视 机顶盒检测详 解
徐 永 生
（ 家广 播 电视 产 品质 检 中心 ， 京 １０ １ ） 国 北 ０ ０ ５
【 摘
要】对有 线数字 电视机顶 盒 的检 测进行 详细 解析 ， 绍 了有 线数 字电视机 顶盒检验 涉及 的项 目， 对检测 过程 中的一些 介 并
重 要检 测 技 术 、 量 方 法 、 量 要 点 进 行 了详 细 阐 述 。 测 测
【 关键词 】有 线数 字电视机顶盒 ； 码率 ； 误 马赛克 ； 视频； 频 音 【 中图分类号 】Ｔ ９９１７ Ｎ４． ９ 【 文献标识 码】Ｂ
借助频谱 分析仪标 定测量状态 和测量结果 ， 获得真实可
信 的数据 。调整信 号 电平采用 引入方式 ， 如果采用保持
方 式 ， 得 到 较 好 的测 量 结 果 。例 如 ， 过保 持方 式 测 量 将 通
Ｐ Ｒ抖 动适 应能力 、 Ｃ Ｉ Ｑ解调能力 、 抗脉 冲干扰 能力 、 同 抗
温试验 、 恒温恒湿试验 、 连续不问断工作试验 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字机顶盒检测经验
数字电视机顶盒技术检测与维修经验：
主题:打开电视机和机顶盒后只显示雪花点无图象
解决办法1：
检查机顶盒的音视频线是否已经与电视机对应的音视频输入接口连接好，如果连接有问题，请重新再仔细连接一次。
解决办法2：
如果连接线的连接都符合要求，机顶盒的电源灯和工作指示灯都变亮，那可能是电视机没有切换到视频输入的方式。
因有的厂家生产的电视机不能对视频进行自动保存，在每次开机的时候都需要切换一次。
解决办法3：
有的用户家里的电视机比较陈旧，没有音视频输入口，只有射频输入口，这样的情况需要为用户配带有射频输出口的机顶盒。
在连接好电视机与机顶盒后，要对电视机进行一次搜索频道。
机顶盒的调制器一般都在低频段（如3频道或4频道使用最多），这样可以避免其他高频信号和空间信号的干扰和影响。
主题:在收看过程中图像出现黑屏
解决办法1：
首先确认出现黑屏的节目是否为加密节目，如果是加密的节目，并且同一节目在不同的地区同时都出现这样的问题，那就可以判断很可能是前端的CA系统出现问题引起的。
要将信号输入接到电视机的其他不对应的接口上。
如果接线都正确，检查电视机是否也切换到输入口对应的视频上。
如果视频切换没有对应，也有可能造成图像没有色彩，出现黑白的图像。
解决办法2：
如果检查机顶盒的连接线和电视机的视频输入都正确，开机后所有频道都没有彩色或有时有色彩，可判断可能是机顶盒本身有问题，需要进行维修处理。
解决办法3：
电视机的制式设置不对，请在电视机的系统设置里将电视机的制式调为自动或PAL制式。
主题：电流声太大
1、检查机顶盒的声音是否太小，电视机的声音太大。
2、检查机顶盒的视频输出线是否完全插紧。
主题：画面和声音对不上
这往往是由于机顶盒输出的伴音不同而引起的，因为有的节目流里面包含有广播伴音，一般以左声道或右声道来进行分开，有这样的情况请对机顶盒输出的伴音进行切换。
主题：为什么换频道时电视的反应比较慢？
因为机顶盒在接收数字电视信号的时候会比普通模拟电视信号多一些处理过程，包括对信号的检测、解码、解扰等，所以相对而言换频道的时候会稍慢一些。
主题：为什么EPG信息有时不准确？
由于电子节目指南提供的节目预告信息采用的是从第三方提供信息，不排除节目安排临时更改的可能性，另外EPG也把广告时间也计算在内（例如国内卫视的电子节目指南），所以有时会不很准确。
主题：遥控器失灵了怎么办？
请首先检查机顶盒状态是否正常，机顶盒面板上的按钮控制是否有效。
如果无效，请关闭机顶盒电源，重新开机；如果有效，请检查遥控器内的电池是否正确安装，电力是否充足，机顶盒与遥控器之间是否有障碍物。
如问题依旧，请将此遥控器拿到售后服务中心处理。
主题：有“信号异常”提示
这样的情况请检查网络信号是否有问题，或者是机顶盒的信号输入连接线没有接正确。
如果换另外一台机顶盒使用同一信号就能够正常接收，那可判断是机顶盒出现故障。
主题：不能接收完前端播出的某一频点上的数字节目
解决办法1：
用频谱仪针对这一个频点进行检测，看此频点的波形图，是否有陷波点。
正常的数据信号表现出来的波形应该是很完整平滑的，如果有陷波点，只有平坦部分的数据能够收全，因此该段的数字电视节目就能收到，恰好在陷波点位置的数据就收不到，因此那一段的数字电视节目就收不到。
如果在频谱仪上看见有陷波点，请先检查用户线两端的连接头是否规
范，如果连接头符合要求，再检查用户盒是否是有线电视专用的。
在数字信号的传输中，用的器件必须要求规范，不能使用一些非正规企业生产的外观漂亮实际是不符合传输要求的用户盒或用户线。
这样的用户盒用于接收模拟电视是没有其他的影响，但是对于数字信号，这样的用户盒或用户线就会出现陷波点造成某一个频点上的数字电视节目接收不全。
如果在检查时发现有这样的非标准的用户盒，必须更换。
解决办法2：
测试用户盒输出口的电平，由于以前很多的摸拟电视传输网中都普遍使用串接一分支或串接二分支，在放大器输出口的第一个这样的用户盒一般电平是能够满足要求的，但越往后边传输，信号的衰减就比较大，同时，由于这样的用户盒屏蔽性能不好，容易造成数字信号误码率提高，从而影响正常的接收。
为了保障用户接收的数字信号不受影响，对于这样的传输网络一般都是要做改动，要求进入用户家里的信号线必须从分支器直接到户。
机顶盒一般的接收电平要求在40dB-80dB, 在很多以前的模拟网络中用户家的电平都比较低（绝大部分在50 dB左右），这样的电平不影响模拟电视的接收，对于接收数字电视就有很大的问题。
由于在同一个传输网络中，模拟信号的电平一般要比数字信号的电平高15dB 左右，因此我们用普通的场强仪测试的时候，一定要在满足模拟信号接收的要求下再将信号电平提高一些，这样更能保证机顶盒数字信号的接收。
解决办法3：
在检测完用户线和用户盒以及分配网络都符合要求的情况下，还有一种情况就是传输网络中的分支器或分配器输入或输出口的位置装反了。
或者网络中的连接头不规范，造成接地不好。
在这样的情况下，用场强仪检测出来的电平往往是满足要求的，但是我们如果使用频谱仪查看的时候，就会发现数字信号的波形很杂乱不整齐。
对于出现这样的情况，检查网络一般都比较麻烦，往往还会引起其他用户的抱怨，在做这样的网络检查时，要对本单元楼的同一网络用户进行事先通知。
