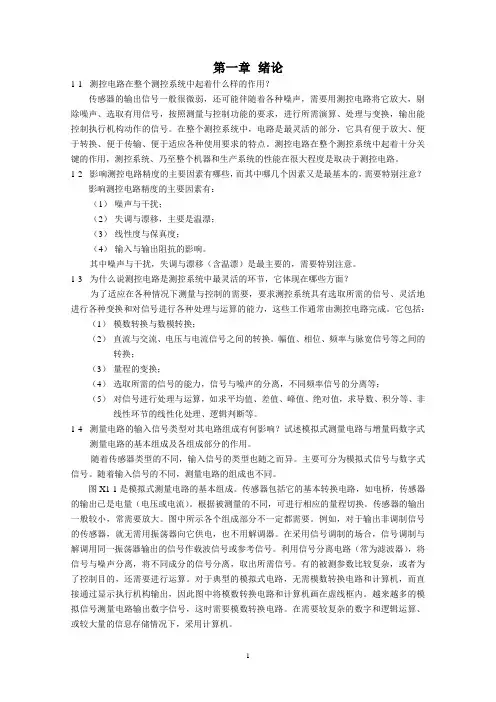

测控电路课后习题答案
第一章绪论1-1测控电路在整个测控系统中起着什么样的作用？传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1-2影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：（1）噪声与干扰；（2）失调与漂移，主要是温漂；（3）线性度与保真度；（4）输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
1-3为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。
它包括：（1）模数转换与数模转换；（2）直流与交流、电压与电流信号之间的转换。
幅值、相位、频率与脉宽信号等之间的转换；（3）量程的变换；（4）选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等；（5）对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等。
1-4测量电路的输入信号类型对其电路组成有何影响？试述模拟式测量电路与增量码数字式测量电路的基本组成及各组成部分的作用。
随着传感器类型的不同，输入信号的类型也随之而异。
主要可分为模拟式信号与数字式信号。
随着输入信号的不同，测量电路的组成也不同。
图X1-1是模拟式测量电路的基本组成。
传感器包括它的基本转换电路，如电桥，传感器的输出已是电量（电压或电流）。
根据被测量的不同，可进行相应的量程切换。
电路分析考试题及答案详解
电路分析考试题及答案详解一、选择题（每题2分，共20分）1. 在直流电路中，电压源与电流源并联时，电压源的电压与电流源的电流之间的关系是什么？A. 无关B. 相等B. 互不影响D. 无法确定答案：A2. 一个电阻为10Ω的电阻器与一个电容为5μF的电容器串联，当电路的角频率为100rad/s时，电路的总阻抗如何变化？A. 增加B. 减少C. 保持不变D. 先增加后减少答案：B3. 在理想变压器中，一次侧和二次侧的电压和电流的关系是什么？A. 电压成正比，电流成反比B. 电压成反比，电流成正比C. 电压和电流都成正比D. 电压和电流都成反比答案：A4. 二极管的正向导通电压通常是多少？A. 0.3VB. 0.7VC. 1.5VD. 3V答案：B5. 一个电路中包含一个5V的电压源和一个1kΩ的电阻，通过电阻的电流是多少？A. 1mAB. 5mAC. 10mAD. 50mA答案：B6. RC串联电路对频率的响应称为RC电路的什么？A. 频率响应B. 传递函数C. 阻抗特性D. 相位特性答案：A7. 什么是共基极放大电路的输入阻抗？A. 非常低B. 非常高C. 等于晶体管的βD. 等于晶体管的1/β答案：B8. 在电路中，功率因数（PF）表示什么？A. 电路的效率B. 电路的功率损耗C. 电路的功率利用率D. 电路的电流相位答案：C9. 一个电路的总功率是电压和电流的什么？A. 差B. 积C. 商D. 比答案：B10. 电路的节点电压法中，节点电压是指什么？A. 任意两点间的电压B. 参考点与节点间的电压C. 节点与节点间的电压D. 节点的电流答案：B二、填空题（每空3分，共30分）11. 在电路分析中，基尔霍夫电流定律（KCL）表明，任何电路节点的______等于进入该节点的电流的总和。
答案：流出电流12. 一个电路的总电阻为50Ω，当串联一个10Ω的电阻后，总电阻变为______Ω。
答案：6013. 理想运算放大器的两个输入端的电压差为______。
电路基础课后习题答案解析(专科教材)
第1章章后习题解析1.1 一只“100Ω、100 W”的电阻与120 V电源相串联，至少要串入多大的电阻 R才能使该电阻正常工作？电阻R上消耗的功率又为多少？解：电阻允许通过的最大电流为1100100'===RPI A所以应有1120100=+R，由此可解得：Ω=-=201001120R电阻R上消耗的功率为P=12×20=20W1.2 图1.27（a）、（b）电路中，若让I=0.6A，R=？图1.27（c）、（d）电路中，若让U=0.6V，R=？解：(a)图电路中，3Ω电阻中通过的电流为Iˊ=2－0.6=1.4AR与3Ω电阻相并联，端电压相同且为U=1.4×3=4.2V所以R=4.2÷0.6=7Ω(b)图电路中，3Ω电阻中通过的电流为Iˊ=3÷3=1AR与3Ω电阻相并联，端电压相同，因此R=3÷0.6=5Ω(c)图电路中，R与3Ω电阻相串联，通过的电流相同，因此R=0.6÷2=0.3Ω(d)图电路中，3Ω电阻两端的电压为Uˊ=3－0.6=2.4VR与3Ω电阻相串联，通过的电流相同且为I=2.4÷3=0.8A所以R=0.6÷0.8=0.75Ω1.3 两个额定值分别是“110V，40W”“110V，100W”的灯泡，能否串联后接到220V的电源上使用？如果两只灯泡的额定功率相同时又如何？解：两个额定电压值相同、额定功率不等的灯泡，其灯丝电阻是不同的，“110V，40W”灯泡的灯丝电阻为：Ω===5.302401102240PUR;“110V，100W”灯泡的灯丝电阻为：Ω===12110011022100PUR，若串联后接在220V的电源上时，其通过两灯泡的电流相同，且为：52.01215.302220≈+=I A，因此40W灯泡两端实际所加电压为：3.1575.30252.040=⨯=U V，显然这个电压超过了灯泡的额定值，而100 W灯泡两端实际所加电压为：U100=0.52×121=62.92V，其实际电压低于额定值而不能正常工作，因此，这两个功率不相等的灯泡是不能串联后接到220V电源ΩΩ图1.27 习题1.2电路图上使用的。
电路分析练习题含答案和经典例题
答案第一章电路模型和电路定律【题1】。
【题2】：D。
【题3】：300；-100。
【题4】：D。
【题5】【题6】：3；-5；-8。
【题7】：D。
【题8【题9】：C。
【题10】：3；-3。
【题11】：-5；-13。
【题12】：4（吸收）；25。
【题13】：0.4。
【题14】【题15】。
；X。
【题16】【题17】；由回路ADEBCA列KVL得D列KCL CDEC列KVL式，得UAC=-7V。
【题18】：PPII12122222==；故I I1222=；I I12=；⑴KCL：43211-=I I；I185=A；U I IS=-⨯=218511V或16.V；或I I12=-。
⑵KCL：43211-=-I I；I18=-A；U S=-24V。
第二章电阻电路的等效变换【题1】：[解答]I=-+9473A=0.5 A；U Iab.=+=9485V；IU162125=-=ab.A；P=⨯6125. W=7.5 W；吸收功率7.5W。
【题2】：[解答]【题3】：[解答] C。
【题4】：[解答] 等效电路如图所示，I05=.A。
【题5】：[解答] 等效电路如图所示，I L=0.5A。
【题6】：[解答]【题7】：[解答]I=0.6A；U1=-2A=-12V；U2=2I+2=32V【题8】：[解答]由图可得U=4I-4。
【题9】：[解答]⑴U=-3 V 4⑵1 V电压源的功率为P=2 W （吸收功率）7⑶1 A 电流源的功率为P =-5 W （供出功率） 10【题10】：[解答]A第三章 电阻电路的一般分析方法【题1】：【题2】：I I 1330+-=；I I 1220++=；I I 2430--=；331301243I I I I -+--+=；解得：I 1=-1.5 A, I 2=-0.5 A, I 3=1.5 A, I 4=-3.5 A 。
【题3】：[解答]()()()11233241233418611218241231213+++--=+-++=+-+++=--⎧⎨⎪⎩⎪I I I I I I I ；I 1655=.A 【题4】：[解答]()()22224122321261212++-+=-++++=-⎧⎨⎩I I I I ；I 21=- A ；P =1 W 【题5】：[解答]答案不唯一，有多解。
电路分析基础练习及答案分解
电路分析基础练习及答案分解电路分析基础试题库汇编及答案一．填空题（每空1分）1-1.所谓电路，是由电的器件相互连接而构成的电流的通路。
1-2.实现电能输送和变换的电路称为电工电路；实现信息的传输和处理的电路称为电子电路。
1-3. 信号是消息或信息的表现形式，通常是时间的函数。
2-1.通常，把单位时间内通过导体横截面的电荷量定义为电流。
2-2.习惯上把正电荷运动方向规定为电流的方向。
2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的电压。
2-4.电压和电流的参考方向一致，称为关联参考方向。
2-5.电压和电流的参考方向相反，称为非关联参考方向。
2-6.若P>0（正值），说明该元件消耗（或吸收）功率，该元件为负载。
2-7.若P<0（负值），说明该元件产生（或发出）功率，该元件为电源。
2-8.任一电路中，产生的功率和消耗的功率应该相等，称为功率平衡定律。
2-9.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的代数和为零。
2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压代数和为零。
2-12.用u—i平面的曲线表示其特性的二端元件称为电阻元件。
2-13.用u—q平面的曲线表示其特性的二端元件称为电容元件。
2-14.用i—平面的曲线表示其特性的二端元件称为电感元件。
u(t)，与流过它的电流i无关的二端元件称为电压源。
2-15.端电压恒为Si(t)，与其端电压u无关的二端元件称为电流源。
2-16.输出电流恒为S2-17.几个电压源串联的等效电压等于所有电压源的电压代数和。
2-18.几个同极性的电压源并联，其等效电压等于其中之一。
2-19.几个电流源并联的等效电流等于所有电流源的电流代数和。
2-20.几个同极性电流源串联，其等效电流等于其中之一。
2-21.某元件与理想电压源并联，其等效关系为该理想电压源。
《电路分析》练习册及答案
《电路分析》练习册答案第一讲习题一、判断正误（对者打√号，错者打×号）１、集总电路是由集总元件构成的电路。
（√）2、在集总电路中要求电路中的元件尺寸远小于电路工作时电磁波的波长。
（√）3、在集总电路中要求电路中的元件尺寸远大于电路工作时电磁波的波长。
（×）4、在电路分析中，当采用了电流电压关连参考方向时，参考电流是从元件的“﹣”极流向“+”极。
（×）5、在电路分析中，当采用了电流电压关连参考方向时，参考电流是从元件的“+”极流向“﹣”极。
（√）6、在电路分析中,功率 P>0 时是元件发出功率。
（×）7、在电路分析中,功率 P>0 时是元件吸收功率。
（√）8、在电路分析中,功率 P〈0 时是元件发出功率。
（√）9、在电路分析中,功率 P〉0 时是元件吸收功率。
（√）10、忽略电学器件的次要物理性质，而只考虑其主要物理性质，被理想化的元器件，叫做理想元件。
（√）11、忽略电学器件的次要物理性质，而只考虑其主要物理性质，被理想化的元器件，叫做非理想元件。
（×）二、填空1、忽略电学器件的次要物理性质，而只考虑其主要物理性质，被理想化的元器件，叫做（理想元件）。
2、忽略电学器件的次要物理性质，而只考虑其主要（主要物理性质），被理想化的元器件，叫做理想元件。
3、集总电路中要求电路中的元件尺寸远（远小于）电路工作时电磁波的波长。
４、集总电路中要求电路中的元件尺寸远小于电路工作时电磁波的（波长）。
5、电路分析时可任意选定电流的方向，称为电流的（参考）方向。
6、电路分析时可任意选定电压的方向，称为电压的（参考）方向。
7、分析电路时为方便起见，把电流的参考方向规定为由电压参考极性的正极指向负极，称为（关联）参考方向。
8、分析电路时为方便起见，把电流的参考方向规定为由（电压）参考极性的正极指向负极，称为关连参考方向。
9、在关联参考方向下，若计算出某元件上功率P＞0则称该元件（吸收）功率。
浙教版科学八年级上册第四章电路探秘第7节电路的分析与应用(分题型)(含答案)
浙教版8年级上册第四章电路探秘第7节电路的分析与应用（分题型）一、电路的定性分析1.如图所示为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P升降，并通过电压表V显示的数据来反应水位的升降情况．L是一个指示灯，电路各部分接触良好．当容器中的水位最低时，滑片P位于变阻器R的a端，则（）第1题图第2题图A. 当水位不变时，电压表V示数不变，指示灯L不亮B. 当水位上升时，电压表V示数变小，指示灯L变亮C. 当水位上升时，电压表V示数变大，指示灯L变暗D. 当水位下降时，电压表V示数变大，指示灯L变亮2.如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A. I1﹥I2 ，U1﹥U2B. U1﹤U2，I1大于、小于或等于I2都有可能C. U1﹤U2，I1=I2D. I1﹥I2 ，U1大于、小于或等于U2都有可能3.如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（）A. 电压表V2示数与电流表A示数比值变大B. 电压表V1示数与电流表A示数比值变小C. 电流表A示数变大，电压表V1示数变大D. 电流表A示数变大，电压表V2示数变大4.有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机(用表示)，均可以单独控制，电热丝(用表示)只有在吹风机启动后才可以工作。
如图所示电路图中，符合上述要求的是( )A. B. C. D.5.如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（）A. S和A接触，P向右移动灯泡变暗B. S和B接触，P向右移动灯泡亮度不变C. S和C接触，P向左移动灯泡变亮D. S和C接触，P无论怎样移动灯泡亮度不变6.如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻R x的阻值，同学们设计了如图所示四种电路，其中可行的方法有（电源电压未知）（）A. （1）（3）B. （2）（3）C. （2）（4）D. （1）（4）7.某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是________；在探究通过导体的电流与导体两端电压关系时，应保持________不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是________．在“研究电流与电阻关系”时，将定值电阻R1由10Ω换为20Ω，滑动变阻器R2的滑片P应向________（选填“左”或“右”）端移动才能达到实验目的．二、电路中的定量计算8.如图所示的电路中，电源电压保持不变，R1=20欧。
电路判断试题及答案
电路判断试题及答案1. 电路中电流的方向是从正极流向负极。
答案：错误。
在电路中，电流的方向实际上是从负极流向正极。
2. 电阻器在电路中的作用是限制电流的流动。
答案：正确。
电阻器通过其阻值来限制电流的流动，从而保护电路中的其他元件。
3. 在并联电路中，各支路的电压是相同的。
答案：正确。
在并联电路中，各支路的电压相等，电流则根据各支路的电阻分配。
4. 电容器在直流电路中相当于断路。
答案：正确。
电容器能够阻止直流电流通过，因此在直流电路中相当于断路。
5. 电感器在交流电路中会产生电流的滞后现象。
答案：错误。
电感器在交流电路中会产生电流的超前现象，而不是滞后。
6. 欧姆定律表明电压、电流和电阻之间的关系是线性的。
答案：正确。
欧姆定律表明电压等于电流乘以电阻，即V=IR，这是一个线性关系。
7. 电路中的功率等于电压乘以电流。
答案：正确。
电路中的功率可以用公式P=VI来计算，其中P代表功率，V代表电压，I代表电流。
8. 半导体材料的导电性介于导体和绝缘体之间。
答案：正确。
半导体材料的导电性确实介于导体和绝缘体之间，这使得它们在电子设备中非常有用。
9. 电路中的短路是指电流绕过负载直接回到电源。
答案：正确。
短路是指电路中电流不经过负载而直接回到电源，这通常会导致电流过大，可能会损坏电源或电路。
10. 电路中的接地是为了确保设备安全。
答案：正确。
接地是将电路中的一个点与地球连接，以确保设备在发生故障时不会对人员造成伤害。
11. 电路中的保险丝是为了保护电路而设计的。
答案：正确。
保险丝是一种保护装置，当电流超过其额定值时，保险丝会熔断，从而切断电路，防止设备损坏。
12. 电路中的开关可以控制电路的通断。
答案：正确。
开关通过改变电路的连接状态来控制电路的通断，从而实现对电路的控制。
13. 电路中的变压器可以改变电压的大小。
答案：正确。
变压器通过电磁感应原理，可以在其初级和次级线圈之间改变电压的大小。
14. 电路中的二极管只允许电流单向流动。
机电一体化设计基础(吉大选择判断答案)
2：莫尔条纹具有放大作用。
（对）正确错误5：S/H电路中缓冲器的输入阻抗很大，可以不加入缓冲跟随器。
（对）正确错误6：为剔除因开关抖动引起的读取错误，通常有硬件去抖和软件去抖两种方法。
（对）正确错误9：有几路模拟量同步输出时，DAC 0832就可采用单缓冲方式。
（错）正确错误11：机电一体化系统基本功能元实施的要点是同一种功能只能用相同的技术效应来实现，选出最佳的功能元实施原理方案。
（错）正确错误14：莫尔条纹具有使栅距的节距误差平均化的特点。
（对）正确错误16：传感器的作用是将各种非电物理量信号转化为电量信号输出。
（对）正确错误17：软件去抖的延时时间应小于抖动时间。
（错）正确错误19：步进电机转角与数字脉冲成比例，可构成直接数字控制。
（对）正确错误20：所谓单缓冲方式就是使DAC 0832的两个输入寄存器中有一个处于直通方式，而另一个处于受控的锁存方式，或者说两个输入寄存器同时受控的方式。
（对）正确错误21：D/A转换器的位数愈多精度愈高，其转换的时间愈长。
（对）正确错误22：齿轮传动主要用来传递转矩和转速。
（对）正确错误23：直流伺服电机有电枢控制调速、磁场控制调速和混合调速。
（对）正确错误25：在机电产品中若有检测元件，则该产品的控制系统一定是闭环的。
（错）正确错误26：D/A转换器的分辨率是指转换器能够转换的二进制数的位数。
（错）正确错误1：伺服系统在控制信号传递路线上，以传感器作为接口。
（√）正确错误2：滚珠丝杠传动的特点是传动效率高、运动具有可逆性、传动精度高、磨损小，使用寿命长、不能自锁。
（×）正确错误3：步进电机是将电脉冲信号转变为直线位移的电气执行元件。
（√）正确错误4：大的刚度可增大机构固有频率，不易产生共振，增加伺服系统的稳定性。
（√）正确错误5：机电产品结构方案设计时遵循传动链最短原则的好处是使传动精度高，而传动性能稳定性降低。
（√）正确错误6：滚珠丝杠传动中，当丝杠改变转动方向时，间隙会使运动产生空程，从而影响机构的传动度。
电路理论判断试题及参考答案
电路理论判断试题及参考答案一、判断题（共100题，每题1分，共100分）1、φz1表示电流i₂在线圈1中产生的互感磁通。
( )A、正确B、错误正确答案：B2、三相负载作三角形连接时，线电流在数量上是相电流的V3倍。
( )A、正确B、错误正确答案：B3、同侧相并的两个互感线圈，其等效电感量比它们异侧相并时的大。
()A、正确B、错误正确答案：A4、回路电流法是应用基尔霍夫第一定律对电路求解的方法。
( )A、正确B、错误正确答案：B5、电流源(恒流源)两端电压总是不变的。
( )A、正确B、错误正确答案：B6、u、i为非关联参考方向时，电容功率p= ui。
当电容充电时，p>0,电容吸收电功率 ( )A、正确B、错误正确答案：B7、如果在换路瞬间储能元件有初始储能，称为非零初始状态。
外加激励作用在非零初始状态的电路所产生的响应称为全响应。
( )A、正确B、错误正确答案：A8、1nm=10-6m( )A、正确正确答案：B9、电阻性二端网络端口伏安关系一般形式有两种：流控型、压控型。
( )A、正确B、错误正确答案：A10、叠加定理只适用于线性电路的电压和电流的计算。
不适用于非线性电路。
也不适用于线性电路的功率计算。
()A、正确B、错误正确答案：A11、元件约束只取决于自身的性质。
( )A、正确B、错误正确答案：A12、非正弦周期信号的平均功率就是瞬时功率( )A、正确B、错误正确答案：B13、结点电压方向可以任意指定( )A、正确B、错误正确答案：B14、设线圈1的匝数为M,则线圈中各磁通对应的磁链分别为：ψ₁₁=φ₁₁N₁,ψ₁₂=φ₁₂N₁ ( )A、正确B、错误正确答案：A15、戴维南定理即适用于线性电路，又适用于非线性电路。
()A、正确B、错误正确答案：A16、一阶电路的零输入响应和初始值成正比，称为零输入线性。
( )A、正确正确答案：A17、去耦等效法又称互感消去法，去耦后可得到无耦合等效电路。
(最新整理)初中电路故障分析思路、试题及答案
初中电路故障分析思路、试题及答案
图 8—10 A．灯 L1 的灯丝断了 B．灯 L2 两个接线柱短路了 C．灯 L1 两个接线柱短路了 D．灯 L2 的灯丝断了 11、如图 6—29 所示是某同学做实验时的电路图,闭合开关后，发现 L1、L2 均不亮， 电流表无示数，而电压表示数接近电源电压,则可能出现的故障是
3、在如图 3 所示电路中，电源电压不变，闭合开关 S，电路正常工作一段时间后， 发现其中一个电压表示数变大，则
A。灯 L 可能变亮 B.电阻 R 可能断路 C。灯 L 可能断路 D。电阻 R 可能短路 4、两个灯泡串联的电路如图所示,开关 S 闭合后两个灯泡都不亮，用电压表测灯泡 L1 的电压时,其示数为 4。5V，再用电压表灯泡 L2 两端的电压时，其示数为零，则灯
初中电路故障分析思路、试题及答案
专题二：电路故障分析 一、 实验电路故障的判断
检测工具是：电流表、电压表、导线或小灯泡； 故障现象是:小灯泡不亮，电流表无示数,电压表有示数且很大 其判断思路：
1、如图 1 所示电路中，电源电压为 12V，小灯泡 L 与电阻 R 串联，当开关 S 闭合时， 电压表示数为 12V，灯泡不亮，则电路故障可能是 A。灯 L 的灯座短路 B.电阻 R 开路 C.灯 L 的灯丝断了 D。开关接触不良
L1 、 L2 的故障是（)．
A． L1 短路， L2 断路
B． L1 断路
C． L1 、 L2 都短路
D． L1 、 L2 都断路
5、某同学按如图所示的电路把电路元件连接好后，闭合开关，发现灯泡亮，电铃不
响，电流表的指针有明显的偏转，他用一只电压表去检验故障所在的位置，发现
把电压表接 a、b 时指针有明显的偏转,接 b、c 时指针几乎不动，再接 cd、ae 时，
(含答案)电路必考图形特训课：深度掌握电路识别与设计技巧——第1讲配套练习(by Emma)
如图所示的四个电路中，开关 S 闭合后，电源被短路的电路是 （ ）。
【答案】B【解析】本题考查电路的分类：通路、短路、断路。
A、D选项，开关 S 闭合后，两灯泡并联，电源没有被短路，故A、D错误。
B选项，开关 S 断开后，两灯泡并联；开关 S 闭合后，导线直接将电源两极连接起来，电源被短路，故B正确。
C选项，开关 S 断开后，两灯泡串联；开关 S 闭合后，其中一个灯泡被短路，另一个灯泡仍能工作，故C错误。
故本题答案为B。
【题目2】如图所示电路中，当开关 S# 、 S$ 均闭合后，则（ ）。
A.L# 、 L$ 都能发光B.L# 、 L$ 都不能发光C.L# 能发光， L$ 不能发光D.L# 不能发光， L$ 能发光【答案】B【解析】本题考查通路、短路、断路。
当两个开关均闭合时，电源被开关 S# 短路，所以小灯 L# 和 L$ 都不亮，故B正确。
故本题答案为B。
【题目3】如图所示的四个电路图中，各开关都闭合后，只有一个灯泡发光的是（ ）。
B【解析】本题考查电路的分类。
A选项，闭合开关，灯 L# 、 L$ 串联，都发光，故A错误。
B选项，闭合开关，灯 L$ 被短路不发光，灯 L# 发光，故B正确。
C选项，闭合开关，灯 L# 、 L$ 并联，都发光，故C错误。
D选项，闭合开关，灯 L# 、 L$ 并联，都发光，故D错误。
故本题答案为B。
【题目4】如图所示的四个电路图中，开关 S 闭合后，电路会发生短路的是（ ）。
A.B.C.D.【答案】C【解析】本题考查电路的分类，通路、短路、断路。
A、B选项，开关闭合，两灯泡并联，不发生短路，故A、B错误。
C选项，开关闭合，电源两端直接用导线相连，电源发生短路，故C正确。
D选项，开关闭合，灯 L# 会被短路，但整个电路不会发生短路，故D错误。
故本题答案为C。
【题目5】对如图所示电路的分析，错误的是（ ）。
A.当断开 S# 、 S$ ，闭合 S' 时， L# 与 L$ 为串联B.当断开 S$ ，闭合 S# 、 S' 时， L# 与 L$ 为并联C.当断开 S# ，闭合 S$ 、 S' 时， L# 与 L$ 为串联D.只要同时闭合 S# 、 S' ，就会出现短路现象【答案】A,C,D【解析】本题考查通路、短路、断路 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章 信号细分与辨向电路
7-1
图7-31为一单稳辨向电路，输入信号A 、B 为相位差90︒的方波信号，分析其辨向原理，并分别就
A 导前
B 90︒、B 导前A 90︒的情况，画出A '、U o1、U o2的波形。
A '、U o1、U o2的波形如图X7-1所示。
可见，当A 导前B 90︒时，U o1有输出，U o2无输出，当B 导前A 90︒时，U o1无输出，U o2有输出，实现辨向。
7-2
参照图7-6电阻链五倍频细分电路的原理，设计一电阻链二倍频细分电路。
该电阻链二倍频细分电路如图X7-2所示，其输出A 、B 为相位差90°的二路信号，它们的频率是输入信号频率的二倍。
D G5
D G1
A
C
A '
R B
U o1
U o2
&
1
&
D G4
&
1
D G2
D G3
A
B
A
B
A' U o1
A
B A
B
A'
U o1
图X7-1
45o
0o
135o
1 3 A
2 4
B
18k Ω
18k Ω
18k Ω
12k Ω
18k Ω
12k Ω E sin ωt
E cos ωt
-E sin ωt
∞ - + + N
∞ - + + N ∞ - + + N ∞ - + + N 90o
= 1 = 1 U R 图X7-2
题7-1图
7-3 若测得待细分的正余弦信号某时刻值为u 1=2.65V, u 2=-1.33V ，采用微机对信号进行200细分，请判别
其所属卦限，并求出对应的θ值和k 值。
某时刻正弦信号值为u 1=2.65V, 余弦信号值为 u 2=-1.33V ，根据两信号的极性（u 1为+、u 2为-）和绝对值大小（|u 1|〉|u 2|），可判别出信号在3卦限。
由于对信号进行200细分，因此在一个卦限内，需实现25细分。
在3卦限用|ctg θ|
65
.233
.1sin cos ctg 1
2=
=
=
u u A A θ
θθ 求它的arctan,得到θ=26.65°，由于26.65°/1.8°=14.81，所以k =65。
7-4 在图7-9所示只读存储器256细分电路中，请计算第A000(十六进制)单元的存储值。
A000(十六进制)对应的二进制为1010000000000000，即X =10100000、Y =00000000，对应十进制X =160、
Y =0， 由下式
可得θ=284°，284°×（256/360°）=201.96，取整为202，对应的二进制为11001010。
因此，A000(十六进制)单元的存储值为11001010，对应十进制为202。
7-5 在图7-14a 所示鉴相电路中为什么要设置门槛，门槛电路是如何工作的？
鉴相电路若没有设置门槛，会有在平衡点附近振摆跟踪的问题。
鉴相电路设置门槛（见图7-14a ），只是在鉴相电路中加有两个RC 延时回路起门槛的作用。
在U j 超前时（见图7-14b ），只有D G1有可能输出低电平、U j '的上升要滞后于U j 的上升。
若U j 与U d 的相位差很小，在U j '到达开门电平前，U d 已经上跳，就不会形成U x 为高电平的相位差信号，当U j 滞后U d 时（图7-14c ），只有D G2有可能输出低电平, U d '是
U d 的延时信号，也可起门槛作用。
调节电阻R 和电容C 可改变门槛的大小。
7-6 请说明图7-19中用sin A α+cos A αtg B β代替sin θd =sin(A α+B β)，用cos A α-sin A αtg B β代替
cos θd =cos(A α+B β)，为什么不会带来显著误差？
图7-19中把180︒的相位角先按α=18︒等分为10份，再把18︒按β=1.8︒等分为10份，则θd ＝A α＋
B β。
A 、B 为0～9的整数。
可写出
sin θd =sin(A α+B β)=cos B β(sin A α+cos A αtg B β) cos θd =cos(A α+B β)=cos B β(cos A α-sin A αtg B β)
因为B β=(0～9）⨯1.8︒=0︒～16.2︒，cos B β=1～0.963。
正余弦激磁电压同时增大不影响平衡位置，故可近似取
sin θd ≈sin A α+cos A αtg B β， cos θd ≈cos A α-sin A αtg B β 。
)
128,128(128
128
arctg
π2<>--+=Y X X Y θ
7-7 请比较相位跟踪细分、幅值跟踪细分和脉冲调宽型幅值跟踪细分的优缺点。
相位跟踪细分常用于感应同步器和光栅的细分，由于在一个载波周期仅有一次比相，因此对测量速度有一定的限制。
相位跟踪细分电路较简单。
幅值跟踪细分主要应用于鉴幅型感应同步器仪器。
感应同步器是闭环系统的组成部分，因而幅值跟踪系统实现了全闭环，而相位跟踪系统只实现半闭环（感应同步器在环外），这使幅值跟踪系统具有更高的精度和更好的抗干扰性能。
电路中函数变压器受温度、湿度影响小、不易老化，稳定性好，但工艺复杂，技术要求高，体积重量大，也可采用集成电路的乘法型D/A转换器代替函数变压器。
幅值跟踪细分比相位跟踪系统允许更高的移动速度。
但电路较复杂。
脉冲调宽型幅值跟踪细分也是一种幅值跟踪细分系统，只是用数字式可调脉宽函数发生器代替上一系统中的函数变压器和切换计数器。
因此保留了幅值跟踪系统的优点，系统有高精度和高抗干扰能力。
数字式脉宽函数发生器体积小、重量轻、易于生产，有高的细分数，且有高的跟踪能力。
数字电路可以灵活地根据测速改变跟踪速度。
军用的高速动态测量系统多采用具有高速数字跟踪能力的脉冲调宽方案，它有位置、速度甚至加速度跟踪能力。
当然，电路相当复杂。
