水利工程制图习题
水利工程制图与识图试卷
土木建筑工程院2023-2024学年第一学期期末考试《水利工程制图与识图》课程试卷一、填空题（共7题，20分）1.根据投射线与投影面是否垂直，平行投影法又可分为正和。
2.组合体表面连接关系可分为、、三种。
3.基本几何体按表面特征分为和两种。
4.在三面投影体系中，直线的位置分为、和垂三类。
5.水利工程的兴建包括、、、、五部分。
6.分析组合体时通常以为主，为辅助。
7.三视图中的投影规律可概括为长对正、高平齐、宽相等九个字，其中，宽相等是指（2分）中的。
二、选择题（共10题，20分）1.不可见轮廓线一般用什么线表示（）。
A．虚线B．点画线C．实线D．细实线2.点到V面的距离为该点（）的坐标。
A．X轴B．Y轴C．Z轴D．原点3.在尺寸标注中，尺寸线为（）。
A．细实线 B.点画线C．粗实线D．虚线4.绘制圆弧连接图时，应确定（）。
A．切点 B.连接圆弧的圆心C．先定圆心再定切点D．连接圆弧的大小5.水闸、船闸等过水建筑物的进出口处两侧的导水墙称为（）。
A．闸墩 B.翼墙C．进/出水墙 D.导水墙6.斜二测的轴间角是（）。
A．都是90°B．都是120°C．90°，90°，135°D．90°，135°，135°7.三视图采用的投影方法是（）。
A．单面正投影法B．多面正投影法C．斜投影法D．中心投影法8.选择正确的钢筋混凝土构件的B-B剖视图（）。
9.在常用建筑材料图例中，自然土壤的图例是（）。
10.若一直线H和W面投影都垂直于Y轴，则该直线一定为（）。
A．水平线B．正平线C．正垂线D．铅垂线三、根据图形要求判断填空（共3题，20分）1.判断下列平面的空间位置，并指出反映实形的投影（没有显示实形的填无）（10分）。
2.已知圆柱切割后的主、俯视图，下图中正确的左视图是（5分）。
3.正确的斜视图是。
（5分）。
四、作图题（共4题，40分）1.根据立体图画三视图（10分）2.K点在ABC平面上，已知k’，求k（5分）。

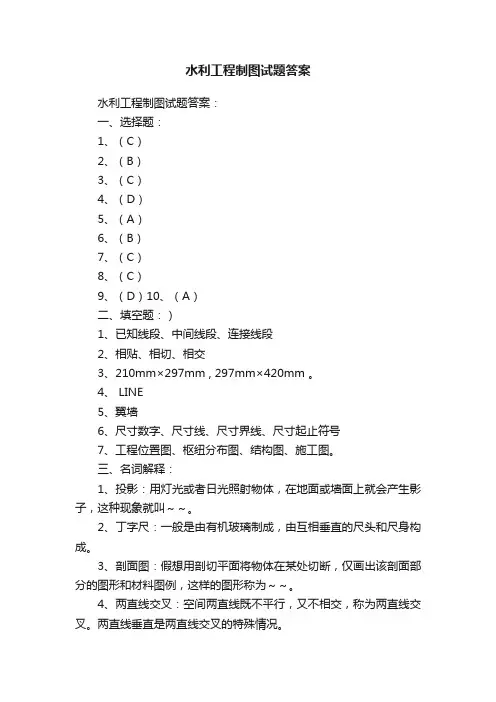

水利工程制图试题答案
水利工程制图试题答案水利工程制图试题答案：一、选择题：1、（C）2、（B）3、（C）4、（D）5、（A）6、（B）7、（C）8、（C）9、（D）10、（A）二、填空题：）1、已知线段、中间线段、连接线段2、相贴、相切、相交3、210mm×297mm , 297mm×420mm 。
4、 LINE5、翼墙6、尺寸数字、尺寸线、尺寸界线、尺寸起止符号7、工程位置图、枢纽分布图、结构图、施工图。
三、名词解释：1、投影：用灯光或者日光照射物体，在地面或墙面上就会产生影子，这种现象就叫～～。
2、丁字尺：一般是由有机玻璃制成，由互相垂直的尺头和尺身构成。
3、剖面图：假想用剖切平面将物体在某处切断，仅画出该剖面部分的图形和材料图例，这样的图形称为～～。
4、两直线交叉：空间两直线既不平行，又不相交，称为两直线交叉。
两直线垂直是两直线交叉的特殊情况。
5、六面基本视图：国际中规定用正六面体的六个面作为基本投影面，将物体放在其中，物体保持不动，分别向六个基本投影面投影，得到的六个基本视图，包括正视图、俯视图、左视图、右视图、仰视图、后视图。
四、简答题：1、通常阅读水工图的要求。
答：1）通过看枢纽布置图了解：枢纽的地理位置，该处的地形和河流状况，各建筑物的位置和主要尺寸，建筑物之间的相互关系；2）通过看结构图了解;各建筑物的名称、功能、工作条件、结构特点，建筑物各组成部分的结构形状、大小、作用、材料和互相位置，附属设备的位置和作用等；3）进行归纳总结，以便对水利枢纽有一个完整、全面的了解。
2、工程位置图包括哪些内容？有什么特点？答：主要表现枢纽所在的地理位置，与枢纽有关的河流、公路、铁路、重要建筑物、居民点等。
特点是表示的范围大，比例小，建筑物一般采用示意图表示。
3、水工图中如何规定上游立面图、下游立面图。
答：观察者站在上游，面向建筑物作投影，所得视图交上游立面图；观察者站在下游，面向建筑物作投影，所得视图叫下游立面图。
水利工程制图-习题集(情境三：工程形体的表达方法 任务3)答案-文本
装。
订。
线。
兰州资源环境职业技术学院 《水利工程制图》(A)卷答案
一、填空题。
（每空1分,共30分）
1、图形、实物
2、尺寸界线、尺寸线、尺寸起止符号、尺寸数字
3、长对正、高平齐、宽相等
4、辅助平面法
5、相交、交叉
6、叠加、切割
7、点划线、视图、剖视图 8、高程数值、绘图比例 9、底圆直径、锥高 10、实长、缩短
11、同心圆法、四圆心法
12、定形尺寸、定位尺寸、总体尺寸 13、积聚为一段斜线、缩小的类似形
二、作图题。
（共70 分）
1、（每题4分，共8分）
W W
X
AB 是 正平 线 GH 是 一般位置 线
2、（6点，共12分）
'')
''
3、相贯线。
（10分）
4、已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。
（10分）
5、画断面图。
（8分）
6、画三视图。
（12分）
7。
ZZ006 水利工程制图与应用赛题第2套
水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.图框线用下面哪种线型绘制（）。
A. 粗实线B.细实线C. 点画线D. 虚线2.用1:500的比例画图，物体上1米长的线段应画（）A. 500mmB. 5mmC. 2mmD. 10mm3.制图国家标准规定，汉字字宽是字高h的（）倍。
A.2B.3C.0.667D.0.74.标注（）尺寸时，应在尺寸数字前加注直径符号“φ”。
A.圆的半径B.圆的直径C.圆球的半径D.圆球的直径5.关于图样的尺寸标注，以下做法错误的是（）。
A. 尺寸线必须单独画出，不能用轮廓线、中心线等代替B. 轮廓线、中心线不能作为尺寸界线C. 标注圆弧半径、直径、角度、弧长时，尺寸起止符一律采用箭头D. 尺寸数字不可被任何图线或符号所通过，无法避免时必须将其他图线或符号断开6.在绘制三视图时，物体的宽度规定为（）。
A.X轴方向的尺寸B.Y轴方向的尺寸C.Z轴方向的尺寸D.都不正确7.当直线垂直于V面时，则其在H面上的投影是（）。
A.一个点B.缩短的直线C.实长直线D.倾斜直线8.正视图和左视图的投影规律是（）。
A.长对正B.高平齐C.宽相等D.都不正确9.左视图反应物体的（）位置。
A.左右上下B.前后上下C.前后左右D.都不是10.当平面在V面上的投影为一条直线时，则平面与H面的位置关系是（）。
A.平行B.倾斜C.垂直D.平行或倾斜11.透视投影图是根据（）绘制的。
A.斜投影法B.平行投影法C.中心投影法D.正投影法12.能够真实的表达空间物体的形状和大小，且度量性比较好、作图比较简便的是（）。
A.透视图B.正投影图C.轴测图D.立体图13.当一个矩形平面在V面上的投影为一个缩小的矩形时，则矩形平面与V面的位置关系是（）。
A.平行B.垂直C.倾斜D.以上都不是14.轴测投影采用的是（）方法。
A.中心投影B.正投影C.斜投影D.平行投影15.Q平面于投影面，在该正立投影面上的投影具有积聚性。
水利工程制图实训复习题1
水利工程制图实训复习题1一、填空（每空2分，共60 分）1、若用1：20的比例画一张长为250cm的线段，则图上长度为mm。
2、7号字的高是mm。
3、计算机绘图系统中的图形设备包括、、、、、、、等，图形处理的软件有、和。
4、绘图程序设计一般可按顺序进行，即————、——。
5、渐变面是。
6、投影面平行面可分为、、三类。
7、扭面是。
8、半剖面图中视图部分与剖面图部分一般以线为分界线。
9、绘制水利工程图样时，应首先考虑便于读图，根据建筑物的结构特点，选用适当的表达方法，基本视图有平面图、剖视图、、、和，在绘制及时，按规定，图样中一般应使水流方向为或。
是将建筑物的部分结构用大于原图所采用的比例画出的图形。
二、作图题（共10 分）已知物体的两视图，补画第三视图及其正等测图三、作图题（共10分）补全下面剖面图中漏画的线条1、2、四、作图题（共10 分）已知两视图，补画第三视图1、2、五、简答题（共10 分）枢纽布置图的内容？参考答案一、填空1、1252、73、光笔鼠标操纵杆跟踪球图形输入板绘图机打印机基本图形软件功能图形软件应用图形软件4、给定图形图形数学处理编制计算与绘图程序上机调试修改5、圆形断面到方形断面的过渡段6、正平面水平面侧平面7、矩形断面到梯形断面的过渡段8、细点划线（对称线）9、立面图剖面图详图平面图剖视图自上而下从左到右详图二、三、四、1、2、五、1、枢纽所在地的地形、河流、水流方向和地理方位。
2、枢纽中建筑物的平面形状及各建筑物之间的位置关系。
3、建筑物与地面相交情况及填控方坡边线。
4、建筑物的主要高程及其它主要尺寸。
ZZ006 水利工程制图与应用赛题第9套
水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.国标中规定A1 图幅B×L 的尺寸是（）。
A.594×841B.420×594C.841×1189D.297×4202.A0 图幅A3 图幅的（）。
A.16 倍B.8 倍C.4 倍D.32 倍3.A2 图幅中的e值是（） mm。
A.10B.5C.20D.254.两段点画线相交处应是( )。
A.线段交点B.间隙交点C.空白点D.任意点5.分别用下列比例画同一个物体，画出图形最大的比例是（）。
A.1:100B.1:50C.1:10D.1:2006.图线有粗线、中粗线、细线之分，它们的宽度比率为（）。
A.1:2:4B.2:4:1C.4:2:1D.2:1:47.剖面符号的线型（）。
A.只有斜线为粗实线B. 均为粗实线C.只有斜线为细实线D. 均为细实线8.剖面符号的斜线一般为（）。
A.45°B.60°C.30°D.60°和45°9.图上长仿宋体字的高宽比是（）。
A.1:√2B.√2:1C. 10:7D. h/√210.图上尺寸数字代表的是（）。
A.图上线段的长度B.物体的实际大小C.随比例变化的尺寸D.图线乘比例的长度11.空间A点的正面授影a到OX轴的距离等于空间A点到（）。
A.V面的距B. H面的距离C. W面的距离D. H面和V面的距离12.空间点A只有y坐标为零时，空间位置在（）。
A.原点处B. W面上C. OX轴上D. V面上13.若空间点B的坐标值X、Y已知，其空间位置（）。
A.唯一确定B.不能确定C.可能确定D.有两种情况14.空间点A在点B的正左方，这两个点为（）。
A.H面的重影点B.W面的重影点C.V面和W面的重影点D.V面的重影点15.下列几组点中，哪一组是W面上的重影点，并且A点为可见（）。
A.A(5， 10， 8)， B(10， 10， 8)B.A(10， 10， 8)， B(10， 10， 5)C.A(10， 30， -5)， B(8， 30， -5)D.A(10， 30， 8)， B(10， 20， 8)16.直线AB的正面投影与OX轴倾斜，水平投影与OX轴平行，则直线AB是（）。
水利工程制图试卷
水利工程制图试卷1.下列铅笔中，铅芯最软且色最浓的是( )。
[单选题] *A.B铅笔B. 2B铅笔C. 3B铅笔D. 4B铅笔(正确答案)2. A3图纸的大小是( )。
[单选题] *A.297×420(正确答案)B.420×594C.841×1189D.210×2973.下列比例尺中，属于放大比例的是( )。
[单选题] *A.1：10B.1：100C.1000：1(正确答案)D.1：10004.不可见轮廓线一般用( )表示。
[单选题] *A.虚线(正确答案)B.点画线C.实线D.细实线5.若粗线为2mm，则细线为( )。
[单选题] *A.2mmB.1mmC.0.5mm(正确答案)D.0.25mm6.三视图采用的投影方法是( )。
[单选题] *A.单面正投影法B.多面正投影法(正确答案)C.斜投影法D.中心投影法7.三视图中，宽相等是指( )两个视图的关系。
[单选题] *A.俯视图和左视图(正确答案)B.左视图和主视图C.主视图和俯视图D.任意两视图8.斜二测的轴间角是( )。
[单选题] *A.都是90°B.都是120°C.90°，135°，135°(正确答案)D.90°，90°，135°9.点到V面的距离为( )的坐标。
[单选题] *A.X轴B.Y轴(正确答案)C.Z轴D.不确定10.下列几何体三视图包含两个梯形的为( )。
[单选题] *A.圆柱B.四棱柱C.圆台(正确答案)D.以上都有1、比例尺只能缩小物体使其体现在图纸上 [判断题] *对错(正确答案)2、标题栏一般位于图纸左下角 [判断题] *对错(正确答案)3、剖面符号一般为45° [判断题] *对(正确答案)错4、当直线、平面和投影面垂直时，在该投影面上体现真实性 [判断题] *对错(正确答案)5、中心投影法可以体现物体的实形和实长 [判断题] *对错(正确答案)6、俯视图体现物体的长和宽 [判断题] *对(正确答案)错7、棱锥的视图中有两个梯形 [判断题] *对错(正确答案)8、直径为100mm的圆，半径为50mm [判断题] *对(正确答案)错9、正等测的三个轴间角都为120° [判断题] *对(正确答案)错10、空间点A到H面的距离为20，其Z轴坐标即为20。
ZZ006 水利工程制图与应用赛题第8套
水利工程制图与应用赛项模块一:水利工程识图一、 单项选择题（每题1分，共60分）1.制图标准规定了图纸幅面的大小，基本幅面有 A0、A1、A2、A3 和 A4，以下描述正确 的是（ ）。
A.A0 图幅最小，A4 图幅最大，A4 是 A0 的 4 倍B.A4 图幅最小，A0 图幅最大，A0 是 A4 的 4 倍C.A3 图幅大小是 A4 图幅的 3 倍D.A3 图幅尺寸是 297×420，A4 图幅尺寸是 210×2972.关于图样的尺寸标注，以下做法错误的是（ ）。
6.图形比例为 1:10，线性尺寸数字 200 的含义说法错误的是（ A.尺寸线必须单独画出，不能用轮廓线、中心线等代替B.轮廓线、中心线不能作为尺寸界线C.标注圆弧半径、直径、角度、弧长时，尺寸起止符一律采用箭头D.尺寸数字不可被任何图线或符号所通过，无法避免时必须将其他图线或符号断开3.制图标准规定，尺寸起止符号必须采用箭头的是（）。
A.直径B. 半径C. 角度D. 以上都对4.制图标准规定，尺寸界线（）。
A.可以用轮廓线代替B. 可以用轴线代替C.可以用圆周线代替D. 以上说法都正确5.物体实际尺寸是100，按比例1:2 绘制图形，（）。
A.图形的对应长度为50B.图形的对应长度为200 C. 按图样实际尺寸标注D.图形按比例缩放后的尺寸标注）。
A.物体的实际尺寸是 200B.图形的线段长度是 200C.图形的线段长度是物体的 1/10D. 图形的线段长度是 207.A2 图幅中的 e 值是（）mm 。
A.10B.5C.20D.258.制图标准规定，水平尺寸线上的尺寸数字字头方向是（ ）。
A.向上B. 向左C. 保持字头向上的趋势D. 任意9.标注角度尺寸时，尺寸数字一律水平写，尺寸界线沿径向引出，( )画成圆弧，圆心是角的顶点。
A.尺寸线 B.尺寸界线 C.尺寸线及其终端D.尺寸数字 10.A2 图幅中的 a 值是（ ）mm 。
水利工程制图-复习题
第六单元组合体1. 画组合体视图应先进行A尺寸分析B线型分析C视图选择D形体分析2. 识读三视图首先使用的读图方法是A线面分析法B形体分析法C线型分析法D综合分析法3. 识读组合体视图中形体较复杂的细部结构应进行A形体分析B线面分析C投影分析D尺寸分析4. 选择组合体主视图的投影方向应A尽可能多的反映组合体的形状特征及各组成部分的相对位置B使它的长方向平行于正投影面C 使其它视图呈现的虚线最少D前三条都要考虑5. 柱体需要标注的尺寸是A两个底面形状尺寸和两底面间的距离B所有线段的定形尺寸C一个底面形状尺寸和两底面间的距离D底面形状尺寸6. 台体需要标注的尺寸是A两个底面形状尺寸和两底面间的距离B所有线段的定形尺寸C一个底面形状尺寸和两底面间的距离D底面形状尺寸7. 切割体需要标注的尺寸是A原体尺寸和截平面的形状尺寸B原体尺寸和截平面的位置尺寸C原体尺寸和截平面的形状与位置尺寸D所有线的定形尺寸及定位尺寸8. 大半圆柱直径尺寸数字前应标注的符号是A ϕB RC SϕD SR9. 大半圆柱应标注的尺寸是A 2个B 3个C 4个D 5个10. L形应标注的尺寸是A 4个B 5个C 6个D 7个第七单元轴测图（单选题）1. 获得正轴测图的投影方法是A 中心投影法B 正投影法C 斜投影法D 平行投影法2. 斜二等轴测图的轴间角是A都是90° B 都是120° C 90°,135°，135° D 90°,90°，135°3. 斜二等轴测图的轴向伸缩系数是A p=q=r=1B p=q=r=0.82C p=r=1,q=0.5D p=q=1,r=0.54. 形体只在正平面上有圆、半圆、圆角时，作图简单的轴测图是A 正等侧B 斜二测C 正二测D 前三者都一样5. 平行于正面的正方形，对角线平行于X轴、Z轴，它的正等轴测图是A 菱形B 正方形C 多边形D 长方形6. 轴测图具有的基本特性是A 平行性，可量性B 平行性，收缩性C 可量性，积聚性D可量性，收缩性7. 画正等测图一般采用的轴向伸缩系数是A p=q=r=0.82B p=q=r=1C p=r=q=1.22D p=q=1,r=0.58. 画侧平面圆的正等测图应选用的轴测轴是A X、Y轴B X、Z轴C Y、Z轴D 任意两轴第八单元视图、剖视图、断面图（单选题）1. 六个基本视图的名称A 标注后视图B只标注右视图C都不标注D不标注主视图2. 向视图的名称A 可标注B 必须标注C 不能标注D 可不标注3. 基本视图的方位与空间相反的视图是A 主视图B 后视图C 俯视图D 仰视图4. 画局部视图时，应在基本视图上标注出A 投射方向B 名称C 投射方向和相应字母D 不标注5. 斜视图是向A 不平行与任何基本投影面的辅助平面投影B 基本投影面投影C水平投影面投影D正投影面投影6. 局部视图与斜视图的实质区别是A 投影部位不同B 投影面不同C 投影方法不同D画法不同7. 假想用正平面剖切面将物体剖开，移去物体前面的部分，将剩余部分向投影面投射，并画出断面符号的图形是A 左视图B 主视图C 剖视图D 断面图8. 选择全剖视图的条件是A 外形简单内部复杂的物体B 非对称物体C 外形复杂内部简单的物体D 对称物体9. 若主视图作剖视，应该在哪个视图上标注剖切位置和投影方向A 主视图B 俯视图或左视图C 后视图D 任意视图10. 同一物体各图形中的剖面符号A 间距可不一致B 无要求C 必须方向一致D 方向必须一致并要间隔相同11. 半剖视图中视图部分与剖视部分的分界线是A 点画线B 波浪线C 粗实线D 虚线12. 阶梯剖视图所用的剖切平面是A 一个剖切平面B 两个相交的剖切平面C 两个剖切平面D 几个平行的剖切平面13. 移出断面图在下列哪种情况下要全标注A 按投影关系配置的断面B 放在任意位置的对称断面C 配置在剖切位置延长线上的断面D 不按投影关系配置也不配置在剖切位置延长线上的不对称断面14. 重合断面图应画在A 视图的轮廓线以外B 剖切位置线的延长线上C 视图轮廓线以内D 按投影关系配置第九单元标高投影（单选题）1.标高投影是A 多面投影B 单面正投影C 平行投影D 中心投影2. 标高投影图的要素不包括A 水平投影B 绘图比例C 高程数值D 高差数值3. 水工图中的绝对高程所用的基准面是A 黄海平均海平面B 东海平均海平面C 建筑物开挖面D自然地面4. 建筑物上相邻两面交线上的点是A 不同高程等高线的交点B 等高线与坡度线的交点C 同高程等高线的交点D 坡度线上的点5. 已知直线上两点的高差是3，两点间的水平投影长度是9，该直线的平距为A 1/3B 3C 9D 1/96. 平面上的示坡线A 与等高线平行B 是一般直线C是正平线 D 与等高线垂直7. 平面的坡度是指平面上A 任意直线的坡度B 边界线的坡度C 坡度线的坡度D 最小坡度8. 在标高投影中，两坡面坡度的箭头方向一致且互相平行，但坡度值不同，两坡面的交线A 是一条一般位置直线B 是一条等高线C 与坡度线平行D 没有交线9. 正圆锥面上等高线与素线的相对位置关系是A 平行B 相交C 交叉D 垂直相交第十单元水工建筑物中常见的曲面（单项选择题）1. 柱面和锥面是以A 正截面（垂直于轴线的截面）的形状命名B底面与轴线的相对位置命名C截面的形状和底面与轴线的相对位置命名D正截面的形状和底面与轴线的相对位置命名2. 实际绘图中柱面上素线的画法是A大致控制从轴线到轮廓素线之间，由稀到密平行轴线画实线B大致控制从轴线到轮廓素线之间，由密到稀平行轴线画细实线C大致控制，按视图中间密两边稀画素线D大致控制，按视图中间稀两边密画素线3. 正截面为圆，底面与轴线倾斜的锥面是A 正圆锥面B 正椭圆锥面C 斜椭圆锥面D 斜圆锥面4. 锥面上的素线应该是A 都不过锥顶B 都通过锥顶C 半通过锥顶D 部分通过锥顶5. 方圆渐变段长度1/2出断面的圆弧半径是A 圆形的半径B 方形的边长C 圆形半径的1/2D 圆形半径的1/46. 扭面上的素线有A 一组B 两组C 三组D 四组7. 规定扭面侧面投影上绘制的素线是A 正平线B 水平线C 侧平线D 一般位置直线8. 扭面翼墙的横断面形状是A 矩形B 三边形C 菱形D 梯形第十一单元水利工程图（单项选择题）1. 表达水利工程的布局、位置、类别等内容的图样是A 建筑物结构图B 规划图C 施工图D 下游立面图2. 根据投射方向，枢纽布置图应该是A 立面图B 平面图C 主视图D 左视图3. 表达水工建筑物形状、大小、构造、材料等内容的图样是A 轴测图B 施工导流图C 枢纽布置图D 建筑物结构图4. 施工阶段绘制的图样是A 地形图B 枢纽布置图C 基础开挖图D 规划图5. 反映建筑物高度的视图，在水工图中称为A 立面图B 平面图C 左视图D 俯视图6. 在水工图中，将视向顺水流方向所得到的立面图称为A 上游立面图B 下游立面图C 合成视图D 纵剖视图7. 平行水闸轴线剖切得到的剖视图是A 横剖视图B 局部剖视图C 纵剖视图D 纵断面图8. 垂直土坝坝轴线剖切得到的断面图是A 横剖视图B 纵剖视图C 纵断面图D 横断面图9. 下列哪些图样中需要画出详图A 枢纽布置图B 建筑物结构图C规划图D地形图10. 挡水建筑物平面布置图上的水流方向应该是A 从左到右B 自下而上C 自上而下D 任意方向11. 水闸平面图上的水流方向应该是A 从左到右B 自下而上C 自上而下D 任意方向12. 水闸的一半画上游半立面，一半画下游半立面得到的图样是A 阶梯视图B 半剖视图C 纵剖视图D 合成视图13. 水闸的平面图以对称线为界只画一半采用的是A 省略画法B 简化画法C 示意画法D 半剖视图14. 某水闸上消力池的排水孔，只画出几个圆孔，其余的均画出中心线，采用的是什么画法A 省略画法B 简化画法C 连接画法D 示意画法15. 某溢流坝的立面图上画出了闸门，采用的画法是A 简化画法B 示意画法C 详图D 拆卸画法16. 隧洞的桩号0+000应该标注在什么位置A 隧洞的尾端B 隧洞的中间C 闸门槽处D 隧洞的起始端17. 某桩号为1+130.00，则表示A 长度1130mB 宽度130mC 该桩号处距离起点1130mD 高程1130.000m18. 某对称水闸宽度方向水平尺寸基准的位置是A 水闸对称轴线B 闸门槽处C 水闸起始端D 水闸尾端19. 土坝的定位基准是A 上游坝脚B 上游坝坡C 坝轴线D 下游马道20. 在水工图中需要画出地形、方位、河流方向的图样是A详图 B 纵剖视图 C 横断面图 D 枢纽平面布置图21. 钢筋图中的断面图上应该A 画材料符号B 把结构轮廓画成粗实线C 把钢筋投影画成虚线D 把结构轮廓画成细实线22. ⑥4Ф8@200中的⑥表示A 间隔为6B 钢筋直径为6C 编号为6D 6根钢筋第十二单元房屋建筑学（单选题）1. 下列图中不是建筑施工图的是A 总平面图B 建筑立面图C 配筋图D 阳台详图2. 下列立面图的命名错误的是A 左侧立面图B I-I立面图C 南立面图D ①~⑤立面图3. 下列图中不需要标注定位轴线的是A 建筑平面图B 建筑立面图C 总平面图D 建筑详图4. 建筑物的平面形状用图例表示的图是A 总平面图B 底层平面图C 详图D 标准层平面图5. 在建筑立面图中，为了使立面层次分明，绘图时用A 一种实线B 两种实线C 三种实线D 四种实线6. 绘制详图不能采用的图示方法是A 视图B 剖视图C 断面图D 示意画法7. 总平面图中的室内地面高程指的是A 底层窗台的高度B 二层楼板的高程C屋顶的高程 C 底层室内地面的高程8. 建筑平面图中定位轴线的位置指的是A 墙、B 柱中心位置C 外墙的轮廓线D 墙的轮廓线柱的轮廓线9. 为了便于施工在建筑平面图的外部通常标注A 一道尺寸B 二道尺寸C 三道尺寸D 四道尺寸10. 在建筑平面图中，门、窗应A 画出实形B 标注代号和编号 C用图例表示并标注门、窗的代号和编号11. 建筑立面图中，外墙面的装修做法，应该A 画出详图B 用图例表示C 注写文字D 画出建筑材料符号。
水利工程制图理论考核试题
水利工程制图水利工程制图选择题一选择题1.制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是（）。
A. 420×594B. 210×297C. 594×841D. 841×11892.制图标准规定，铅直尺寸线上的尺寸数字字头方向是（）。
A. 向上B. 向左C. 保持字头向上的趋势D. 任意3.制图标准中规定A0图幅大小是A3图幅大小的（）。
A. 2倍B. 4倍C. 8倍D. 1/2倍4.分别用下列比例画同一个物体，画出图形最大的比例是（）。
A. 1:100B. 1:10C. 1:50D. 1:2005.标题栏的外框线和内分格线分别用什么线型绘制（）。
A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线6.制图标准中规定，不说明的情况下，标高、桩号及规划图的尺寸的单位是（）。
A. mB. mmC. cmD.以上均可7.在线性尺寸中尺寸数字200毫米代表（）。
A. 物体的实际尺寸是200毫米B. 图上线段的长度是200毫米C. 比例是1:200D. 实际线段长是图上线段长的200倍8.《水利水电工程制图标准》规定，尺寸起止符号必须采用箭头的是（）。
A. 弧长B. 半径C. 角度D. 以上都是9.投影线互相平行，且垂直于投影面的投影方法称为（）。
A. 斜投影B. 中心投影C. 正投影D. 平行投影10.在正投影中，当平面与投影面平行时，该平面在投影面上的投影为（）。
A. 点B. 直线C. 实形的平面D. 缩小的平面11.左视图的投影方向是（）。
A. 由前向后B. 由左向右C. 由右向左D. 由上向下12.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。
A. 投影面B. H面C. W面D. V面13.在绘制三视图时，物体的宽度规定为（）。
A. X轴方向的尺寸B. Y轴方向的尺寸C. Z轴方向的尺寸D. 都不正确14.当直线垂直于V面时，则其在H面上的投影是（）。
水利工程制图-习题集(情境三：工程形体的表达方法(任务1)答案-文本
装。
订。
线。
兰州资源环境职业技术学院 《水利工程制图》(A)卷参考答案 一、填空题。
（每空1分,共20分） 1.尺寸界线、尺寸线、尺寸起止符号、尺寸数字 2.长对正、高平齐、宽相等 3．一点、实长 4.叠加、切割、综合 5.内部、材料6.高程数值、绘图比例7.规划、设计、施工、验收 二、作图题。
（共80 分） 1. 在∆ABC 平面上作一距V 面15的正平线， 并过顶点A 作一水平线。
（10分）
2. 已知物体的两视图，补画第三视图。
（10分）
3.补画漏线。
（每小题6分，共24分）
4.将主视图改为全剖视图。
（10分）
5.根据轴测图画出组合体的三视图。
（15分）
6.在高程为零的地面挖一基境，坑底标高-3m．坑底形状和各棱面坡度如图所示，画出开挖线和被面交线。
（15分）
解：(1)求开挖线。
本例中开控线是各坡面上高程为零的等高线，它们分别与相应坑底边线平行，其水平距离LI＝2／3x3=2m，L2＝3／1x3＝9m，L3=3／2×3＝4.5m。
(2)求被面交线。
分别连接相邻坡面I：同高程等高线的两个交点，即得四条坡面交线c
(3)画出各坡面的示坡线。
ZZ006 水利工程制图与应用赛题第1套
水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.制图标准中规定A0图幅大小是A3图幅大小的（）。
A. 2倍B. 4倍C. 8倍D. 1/2倍2.在水利工程图样中，表示可见轮廓线采用（）线型。
A.粗实线B.细实线C.波浪线D.虚线3.制图国家标准规定，字体的号数，即字体的（）。
A.高度B.宽度C.长度D.角度4.下列比例当中表示放大比例的是（）A．1：1 B． 2：1 C.1：2 C.1：105.下列尺寸正确标注的图形是( )6.六个基本视图按投影关系配置，它们的名称（）。
A.只标注后视图B.只标注右视图C.都不标注D.不标注主视图7.六个基本视图自由配置时，按向视图标注，应（）。
A.只标注后视图的名称B.标出全部移位视图的名称C.都不标注名称D.不标注主视图的名称8.配置在投影方向上的移出断面，可省略（）的标注。
A.投影方向B.剖切位置C.断面图名称D.全部9.主视图画成剖视图时，应在（）上标注剖切位置和投影方向。
A.主视图B.俯视图或左视图C.后视图D.任意视图10.移出剖面在下列哪种情况下要全部标注（）。
A.按投影关系配置的剖面B.放在任意位置的对称剖面C.配置在剖切位置延长线上的剖面D.移出断面配置在图纸其他位置的,在断面上方应标注断面编号11.在剖视图中，被剖切但按不剖绘制的是（）。
A.构件上的支撑板. 筋板B.轴. 柱. 梁. 杆C.沿长方向剖切的闸墩和平行板面剖切的支撑板D.沿任意方向剖切的闸墩和支撑板12.能表示出物体左右和前后方位的投影图是（）。
A.主视图B.后视图C.左视图D.仰视图13.斜视图的标注中文字和字母都必须 ( )。
A.水平书写B.与投影方向垂直C.与投影方向平行D.任意书写14.局部视图与斜视图的实质区别是（）。
A.投影部位不同B.投影面不同C.投影方法不同D.画法不同15.已知物体的俯、左视图，选择错误的主视图是（）。
16.三视图属于哪一种基本形体。
水利工程制图习题
水利工程制图习题作业题一一、补全被截切圆锥的水平和侧面投影。
二、求作圆柱相贯线的正面投影。
三、补绘左视图。
四、把主视图改为全剖视图，并补绘左视图，材料为混凝土。
五、根据所给房屋图，完成下列问题：1、标出底层平面图中的定位轴线；2、给出窗的编号。
作业题二 一、 补全被截切棱柱的水平和侧面投影。
二、求作圆柱相贯线的正面投影。
三、补绘左视图。
四、把主视图改为全剖视图，并补绘左视图，材料为混凝土。
五、在高程为2m的地面上挖一基坑，坑底高程为-2m，坑底的大小、形状、各坡面坡度如图所示，求开挖线和坡面交线作业题三 三、补绘俯视图。
一 补全被截切圆柱的侧面投影。
二、求作圆柱相贯线的正面投影。
四、把主视图改为全剖视图，画在中间的位置，材料为砖。
五、在高程为1m的平地上筑大小二堤，堤顶高程及两侧边坡坡度如图所示，求坡脚线和坡面交线作业题四三、补绘左视图。
一 补全被截切四棱锥的水平和侧面投影。
二、求作圆柱相贯线的正面投影。
四、把主视图改为全剖视图，画在中间的位置，材料为砖。
五、根据所给房屋图，完成下列问题：1、标出底层平面图中的定位轴线；2、给出门窗的编号。
门厅洗手间洗手间办公室办公室会议室会议室M1底层平面图作业题五一 补全被截切圆柱的水平和侧面投影。
二、求作圆柱相贯线的正面投影。
三、补绘俯视图。
四、把主视图改为阶梯剖视图，画在中间的位置，并做正确标注，材料为砖。
五、下面是某房屋三层平面图，完成下列问题：1、标出定位轴线；2、注出客厅、厨房、卫生间标高（客厅标高5.6m，卫生间地面比其低30mm，厨房比其低20mm）。
作业题六三、补绘俯视图。
一 补全被截切棱柱的侧面投影。
二、求作圆柱相贯线的侧面投影。
四、把主视图改为半剖视图，并补绘左视图，材料为混凝土。
五、已知圆形平台和地面的高程，圆台坡面及斜引道两侧的坡面坡度均为1:1.5，求作坡脚线及坡面交线。
0.003.002.004.001.000.001053246作业题七 一 补全被截切半球的水平和侧面投影。
ZZ006 水利工程制图与应用赛题第10套
水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.标注直线段尺寸时，铅直尺寸线上的尺寸数字字头方向是（）。
A.向上B.向左C.向右D.任意2.制图标准规定尺寸线（）。
A.可以用轮廓线代替B.可以用轴线代替C.不能用任何图线代替D.可以用中心线代替3.绘制连接圆弧图时，应确定（）。
A.切点的位置B.连接圆弧的圆心C.先定圆心再定切点D.连接圆弧的大小4.平面图形的分析包括（）。
A.尺寸分析和线型分析B.线型分析和连接分析C.线段分析和连接分析D.尺寸分析和线段分析5.对圆弧标注半径尺寸时， ( )应由圆心引出，尺寸箭头指到圆弧上。
A.尺寸线B.尺寸界线C.尺寸数字D.尺寸箭头6.线性尺寸线终端形式有箭头和斜线两种形式，但在同一张图样中( )形式。
A.只能采用其中一种B.可以同时采用两种C.只能采用第一种D.只能采用第二种7.铅垂面的水平投影与X轴的夹角，反映了铅垂面与（）A.V面的倾角B.H面的倾角C.W面的倾角D. H面与W面的倾角8.一般位置平面内取点的方法是（）。
A.辅助素线法B.辅助圆法C.辅助直线法D.积聚性法9.体表面取点，应（）。
A.首先判定点所在面的位置B.直接画出助直线C.直接画出辅助圆线D.直接求点的投影10.不能用积聚性法取点的面是（）。
A.圆锥面B.特殊位置平面C.圆柱面D.特殊位置平面和圆柱面11.圆锥面上的点（）。
A.都必须用辅助圆法求B.都必须用辅助直线法求C.都必须作辅助线求D.在轮廓素线上时可直接求12.三视图采用的投影方法是（）。
A.斜投影法B.中心投影法C.多面正投影法D.单面投影法13.当直线、平面与投影面平行时，在该投影面上的投影具有（）。
A.积聚性B.真实性C.类似收缩性D.收缩性14.正投影法中，投影面、观察者、物体三者相对位置是（）。
A.人—面—物B.物—人—面C.人—物—面D.面—人—物15.三面投影体系中， H投影面展开的方向是（）。
ZZ006 水利工程制图与应用赛题第3套
水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.标题栏的外框线和内分格线分别用什么线型绘制（）。
A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线2.在线性尺寸中尺寸数字200毫米代表（）。
A. 物体的实际尺寸是200毫米B. 图上线段的长度是200毫米C. 比例是1:200D. 实际线段长是图上线段长的200倍3.国家标准规定，A0图汉字最小字高不宜小于（）mm。
A、3B、2C、3.5D、 54.图样上标注的尺寸，一般应由（）组成。
A、尺寸界线、尺寸箭头、尺寸数字B、尺寸线、尺寸界线、尺寸数字C、尺寸数字、尺寸线及其终端、尺寸箭头D、尺寸界线、尺寸线及起止符号、尺寸数字5.A2图幅中的e值是（）mm。
A、10B、5C、20D、256.假想用剖切平面将物体剖开，移去剖切平面前面的部分，剩余部分向投影面投影，并画出剖面材料符号，所得的图形称（）。
A.视图B.主视图C.剖视图D.局部视图7.若俯视图作剖视图，应该在哪个视图上标注剖切位置. 投影方向和剖切符号的编号？( )。
A.主视图或左视图B.俯视图C.仰视图D.任意视图8.假想用侧平剖切面将物体剖开，移去物体右边的部分，将剩余部分向投影面投影，并画出剖面符号的图形是（）。
A.左视图作剖视B.主视图作剖视C.右视图作剖视D.后视图作剖视9.投影线互相平行，且垂直于投影面的投影方法称为（）。
A.斜投影B.中心投影C.正投影D.平行投影10.当直线与投影面平行时，该直线在投影面上的投影具有（）。
A.积聚性B.真实性C.类似性D.平行性11.在正投影中，当平面与投影面平行时，该平面在投影面上的投影为（）。
A.点B.直线C.实形的平面D.缩小的平面12.左视图的投影方向是（）。
A.由前向后B.由左向右C.由右向左D.由上向下13.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。
工程制图试题(水利类64学时)
１、判别下列两几何元素的相对位置，请按下列五种情况填写：(2*6=12分)
平行、相交、垂直相交、垂直交叉、交叉。
２、判别下列直线的相对位置：(5分)
３、求作直线MN与平面的交点K，判断可见性，求出MK的实长。
(8分)
４、试完成圆柱体、圆锥体截交后的水平投影。
(2*6=12分)
５、求两立体表面的交线(找全所有特殊位置点，适当补充一般点)。
(10分)
６、补画视图中缺漏的图线。
(10)
７、作出该组合体的左视图。
(10分)
８、判别下列各图，正确的打“V”，错误的打“X(5分)”。
９、己知物体的主、俯视图，试选取适当剖切手段补其左视图，并标注该物体的尺寸(图中度量，取整)。
(10分)
１０、将A-A断面改为剖面图，并按工程要求补全扭面的素线与平面坡的示坡线。
(8分)
１１、已知土坝标准(横)断图、地形图和作图比例尺，试按标高投影原理作出土坝的平面图和沿坝轴线的地形断面图，(10分)
并按水工图表达方法画出每个坡面上的示坡线，标注坝顶和马道的高程。
