毕业设计-电冰箱的制冷控制系统
单片机电冰箱自动控制系统毕业论文终极
本科毕业设计题目家用电冰箱自动控制系统的设计学院工业制造学院专业测控技术与仪器学生姓名学号年级指导教师职称年月日家用电冰箱自动控制系统的设计专业:测控技术与仪器学号:学生:指导老师:摘要:本设计是采用 MCS-51 系列中的 STC89C52 单片机作为控制器的核心对电冰箱的工作过程进行控制。
该系统的介绍主要分为两部分:系统的硬件结构和软件编程。
系统的硬件结构包括:单片机、温度采集电路、除霜电路、键盘/显示电路、执行器、报警器等模块。
系统软件包括主程序、中断服务程序和子程序。
通过软件程序来控制压缩机及电加热器的通、断,来实现温控目的和自动除霜功能。
当电冰箱内温度超限、开门超时等情况出现时,系统自动报警,继电器断开禁止压缩机使用。
关键词:电冰箱;单片机;温度采集;除霜;LCD显示温度The Automatic Control System Design of HouseholdRefrigeratorSpecialty: Measurement and Control Technology and InstrumentStudent Number:Student:Supervisor:Abstract: This design is to use the STC89C52 MCS - 51 series single chip microcomputer as the core of the controller to control the working process of the refrigerator. Introduction to the system mainly divided into two parts: the hardware structure and software programming of the system. Hardware structure of the system include: single chip microcomputer, temperature acquisition circuit, defrosting circuit, the keyboard/display circuit, actuators, alarm module, etc. System software includes the main program, interrupt service program and subroutine. Through the software program to control the on compressor and electric heater, and to realize the purpose of temperature control and automatic defrost function. Opened the door when the refrigerator temperature overrun, timeout, and so on and so forth, automatic alarm system, the relay is disconnected from the compressor shall be forbidden to use.Key words:refrigerators; single chip microcomputer; temperature acquisition; defrost; LCDdisplay temperature.目录1 绪论 (1)1.1 研究背景 (1)1.2 国内外电冰箱控制技术发展现状及趋势 (1)1.2.1 国内外电冰箱的现状 (1)1.2.2 国内外电冰箱的发展趋势 (3)1.3 研究目的与意义 (4)2 电冰箱结构及工作原理 (5)2.1 电冰箱的分类 (5)2.2 电冰箱的型号 (5)2.3 电冰箱的结构 (6)2.3.1 制冷系统 (6)2.3.2 电控系统 (6)2.3.3 箱体及附件 (7)2.4 电冰箱的工作原理 (7)3 总体设计方案 (8)3.1 方案对比 (8)3.2 总体设计方案 (9)4 系统硬件电路设计 (11)4.1 整机电路 (11)4.2 电源电路 (11)4.3 指示报警电路 (11)4.4 单片机及外围电路 (12)4.4.1 温度检测电路 (12)4.4.2 DS18B20内部结构与测温原理 (12)4.4.3 DS18B20操作命令 (13)4.4.4 DS18B20的硬件电路 (13)4.5 键盘电路 (14)4.5.1 键盘的工作原理 (14)4.5.2 独立键盘 (15)4.6 显示电路 (15)4.6.1 LCD引脚 (15)4.6.2 LCD1602存储的字符 (16)4.6.3 LCD1602的控制指令 (16)4.7 继电器模拟驱动压缩机电路和电热丝除霜电路 (18)4.8 冷冻室霜厚采集电路 (18)4.8.1霜厚采集电路简介 (18)4.8.2 MF53-1简介 (19)4.8.3 ADC0832简介 (19)4.8.4 LM324 简介 (21)4.9 过欠压保护电路 (21)5 系统软件设计 (23)5.1系统主程序 (23)5.2 T0中断服务程序 (24)5.3 T1中断服务程序 (24)5.4 INT0中断服务程序 (25)5.5 INT1中断服务程序 (25)结论 (27)附录1 整机电路图 (28)附录2 PCB电路图 (29)附录3 实物图片 (30)附录4 程序 (31)附录5 调试结果 (39)参考文献 (40)致谢 (41)。
51单片机的电冰箱控制系统毕业设计
目录摘要 (III)ABSTRACT (V)1 绪论 (1)1.1论文研究的背景和意义 (1)1.2电冰箱电控系统的发展现状 (2)1.3论文主要设计内容 (2)2 总体设计方案 (4)2.1总体设计方案简介 (4)2.2电冰箱电控系统的主要功能和要求 (5)3 系统硬件设计 (1)3.1AT89C51单片机最小系统 (1)3.1.1 AT89系列单片机的概况 (1)3.1.2 时钟电路 (4)3.1.3 复位电路 (5)3.1.4 单片机系统电源设计 (7)3.2霜厚检测电路 (9)3.2.1 热敏电阻简介 (10)3.2.2 运算放大器LM324 (10)3.2.3 霜厚检测电路 (11)3.3冷冻室冷藏室温度检测采样电路 (12)3.3.1 温度传感器AD590 (12)3.3.2 ADC0809 简介 (13)3.3.3 冷冻室温度采样电路图 (15)3.3.4 冷藏室温度采样电路图 (15)3.3.5 冷冻室冷藏室温度检测采样原理 (16)3.3.6 过欠压保护电路 (16)3.4ADC0809与AT89C51接口设计 (17)3.4.1 地址锁存器74LS373 (17)3.4.2 ADC0809与AT89C51的接口电路 (19)3.5制冷与除霜控制电路 (19)3.5.1 锁存器74LS273 (20)3.5.2 驱动控制电路的设计 (21)3.6开门报警电路 (21)3.7键盘显示电路 (22)3.7.1 接口芯片8279简介 (22)3.7.2 LED简介 (23)3.7.3 键盘显示电路设计 (24)4 系统软件设计 (26)4.1系统主程序 (26)4.2T0中断服务程序 (27)4.3T1中断服务程序 (28)4.4INT0中断服务程序 (29)5 结论 (30)参考文献 (32)致谢 (33)毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。
3电冰箱系统设计
3电冰箱系统设计电冰箱是现代生活中常见的家用电器之一,其设计需要考虑到制冷功能、储藏空间、能源效率以及用户友好性等因素。
下面是一个关于电冰箱系统设计的范文,共计1200字。
一、设计目标在设计电冰箱系统时,我们的目标是提供一个高效、节能、安全并且用户友好的产品。
我们希望通过优化制冷系统和增加储藏空间等方式,提高电冰箱的性能,并减少能源消耗。
二、制冷系统设计1.制冷剂选择:我们选择了环保型制冷剂,如R-600a或R-134a,以减少对大气层的污染。
2.制冷循环:我们采用了压缩机制冷循环系统。
制冷循环由压缩机、换热器、膨胀阀和蒸发器组成。
制冷剂在压缩机中被压缩成高压气体,然后通过换热器和膨胀阀,在蒸发器中蒸发,从而带走室内的热量。
3.优化换热器设计:为了提高制冷效率,我们采用了高效的换热器设计。
换热器通过增大换热面积和优化换热器内部管路设计,提高了热量传递效率。
4.温度控制系统:为了保持恒定的温度,我们采用了电子控制系统,通过传感器监测室内温度,并自动调节制冷器的运行时间和速度。
三、储藏空间设计1.多功能储藏空间:电冰箱内部被划分为多个储藏空间,包括主室、冷冻室和可调节的储藏室。
主室用于存放食物和饮料,冷冻室用于冷冻食物,可调节的储藏室可以根据需要进行调整。
2.智能储藏空间管理:我们的电冰箱配备了智能储藏空间管理系统,可以根据食物的类型和储存需求,自动调节储藏室的温度和湿度,以延长食物的保鲜期。
3.储藏空间优化:为了最大程度地提高储藏空间的利用率,我们在设计中考虑到了不同尺寸和形状的食物容器,增加了可折叠和可调节的储物架以及门上的储物盒等功能。
四、能源效率设计1.高效制冷器:我们的电冰箱采用了高效的制冷器设计,以提高制冷效率,减少能源消耗。
2.省电模式:我们的电冰箱配备了省电模式按钮,用户可以根据需要选择开启或关闭省电模式。
省电模式可以减少制冷器的功率,以降低能源消耗。
五、用户友好性设计1.信息显示屏:我们的电冰箱配备了信息显示屏,可以显示温度、湿度、制冷器运行状态等信息,方便用户了解和控制电冰箱的工作状态。
电冰箱制冷系统设计毕业论文
摘要本文讲述了GR-204E型电冰箱工作过程的控制,通过对直冷式电冰箱制冷系统的改进,采用多面送风以及温度,开关机检测调节电路技术,并在冷藏室中设置冷循环系统,以电冰箱内的食物的温度为被控对象,通过合理的冷量分配,实现电冰箱的双温双控,适时温度补偿,达到节能方便的目的。
关键词:直冷式电冰箱节能方便控制设计目录绪论 (3)1.1电冰箱实用功能的发展 (3)1.2电冰箱环保技术的发展 (3)1.3冰箱的基本介绍 (4)第二章东芝GR—204E型电冰箱的基本构造及工作原理 (6)2.1直冷式电冰箱简介 (6)2.2电冰箱的基本构造 (6)2.3东芝电冰箱的组成 (6)2.4东芝GR-204E型电冰箱的控制系统 (6)2.5东芝GR-204E型电冰箱的箱体、附件的相关知识 (6)2.6东芝GR-204E型电冰箱的电路工作原理 (6)第三章东芝GR-204E型电冰箱的控制过程 (8)3.1电源电路 (8)3.2冷藏室温度控制电路 (9)3.3分析温度检测电路和温度调节电路 (10)3.4分析关机,开机,开关机的检测电路 (11)3.5开关机信号识别及控制 (13)3.6除霜电路 (14)3.7东芝GR-204E型电冰箱控制电路原理及原理方框图 (16)第四章分析GR-204E型电冰箱常见故障检修 (19)4.1压缩机不启动 (19)4.2压缩机不停 (19)4.3不除霜 (20)4.4事例分析 (20)结论 (22)参考文献 (23)致谢 (24)绪论冰箱是深刻改变了人类生活的现代奇迹之一。
在人们发明冰箱之前,保存肉类的唯一方法是腌制,而在夏季喝到冰镇饮料更是一种奢望。
随着国民经济的日益发展,人民的生活水平有了很大的提高,冷冻器具在家庭,医院,旅馆,餐厅和科研单位得到了广泛的应用。
冰箱是冷冻器具的一种,在家庭中它主要应用于冷藏或冷冻食品,饮料,水果,蔬菜,以及制作少量的食用冰块,一般是借以电动压缩机为动力的冷藏箱本文将说明冰箱如何实现这一奇迹。
冰箱温度控制器的设计与研究毕业论文
(此文档为word格式,下载后您可任意编辑修改!)摘要电冰箱作为应用较为普及的家用电器,近年来,随着微电子技术、传感器技术以及控制理论的发展,电冰箱具有温度模糊控制、智能化霜、故障自诊功能,同时还具有控制精度高、性能可靠、省电等优点,并能达到高质量食品保鲜的目的,是电冰箱发展的主要方向。
电冰箱控制的主要任务就是保持箱内食品最佳温度,达到食品保鲜的目的。
由于冰箱内温度受多种不确定因素影响,如放入冰箱中物品的温度、热容量以及物品的充满率、开门的频繁程度等,冰箱内的温度场的数学模型很难建立,因此无法用传统的控制方法实现精确控制。
本文采用模糊控制技术可以方便地提高控制精度,配以电子温度检测,对压缩机的工作状态进行调节,达到精确控温和节能的目的。
通过变频控制可以使冷冻室的温度控制更加合理。
当冷冻室需要制冷量比较大的时候,可以通过变频调控,使电机高速转动,就加强压缩机制冷;同理,当冷冻室制冷量比较小时,则使电机转速慢一些。
就降低压缩机制冷。
通过半导体制冷使冷藏室的温度控制更加精确。
在冷藏室需要制冷的时候可以启动半导体制冷,而不用启动压缩机,这样一方面避免了压缩机的频繁开启,另一方面也节约了能量,同时也保证了冷藏室的温度更加准确。
为了提高冰箱的性能,软件上还采取了自学习功能、故障运行自恢复功能、维护自检功能和容错技术等抗干扰设计。
该系统具有控制精度高、性能可靠、省电等特点。
关键词:模糊控制论;冰箱;单片处理机;自学习1AbstractIn recent years, refrigerator as a widespread family electronics, theyorientation of developing refrigerators.The control of the refrigerator aims to keep the food furthest temperature. But there are many factors effect the refrigerator temperature, such as food temperature, thermal capacity, full or not and frequency of opening door. So it's difficult of building the model of the refrigerator. So it can't realize precision control using traditional control method.The Paper improves the control precision utilizing fuzzy control technology. And the frequency conversion designed in order to avoid starting up compressor frequently which makes the electrical machinery work according to requirement. So the refrigeration of compressor will be more effective. Safe adopts the semiconductor and compressor to refrigerate at the same time. In the normal situation the safe refrigerates with refrigeration of the freezer when the freezer needs refrigeration, the system starts the mechanism of compressing. The safe can reach the refrigeration result at the same time. When the freezer does not need refrigeration, the semiconductor will be used alone-The result controlled like this can make the safe achieve the goal of controlling alone basically.For the performance of refrigerator ,the self-learning, self-repairing, self-checking and fault tolerant technique ale used in software designing, Thissystem reliable performance and saving electric energy.Keywords:Fuzzy control theory; Refrigerator; Single chip compute; Self-learning目录1 绪论 (1)1.1课题背景及意义 (1)1.2智能冰箱系统概述 (1)1.3 方案论证 (2)22 系统介绍 (3)2.1概述 (3)2.1.1电冰箱的热负荷 (3)2.1.2 电冰箱的系统结构 (3)2.2 系统设计与功能简介 (3)3 系统数学模型与控制理论 (5)3.1概述 (5)3.2模糊智能控制理论 (6)3.2.1 模糊智能控制的发展 (6)3.2.2 智能模糊控制的基本原理 (6)3.2.3 模糊控制算法 (9)3.2.4模糊智能控制在电冰箱系统中的实现 (13)3.2.5 模糊控制应用于冰箱上的必要性、可行性 (14)4.1智能冰箱的功能 (14)4.2冷冻室制冷的实现方法 (15)4.3冷藏室制冷的实现方法 (16)4.4模糊化霜的实现 (18)5 硬件系统 (19)5.1系统概述 (19)5.2系统电路设计 (20)5.2.1按键输入的实现 (21)5.2.2蜂鸣的实现 (21)5.2.3温度采集的实现 (21)5.2.4 显示电路的实现 (22)5.2.5变频调速的实现 (23)6系统软件 (26)6.1系统软件概述 (26)36.2 件总体结构 (26)7 结论 (27)致谢 (28)参考文献 (29)41 绪论1.1课题背景及意义众所周知,电冰箱是现代家庭中必不可少的家用电器。
BCD-260冷冻冷藏电冰箱控制器

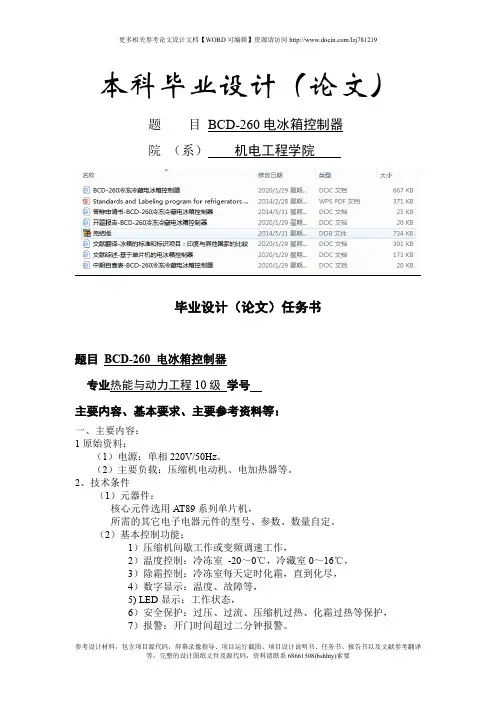

本科毕业设计(论文)题目BCD-260电冰箱控制器院(系)机电工程学院毕业设计(论文)任务书题目BCD-260 电冰箱控制器专业热能与动力工程10级学号主要内容、基本要求、主要参考资料等:一、主要内容:1原始资料:(1)电源:单相220V/50Hz。
(2)主要负载:压缩机电动机、电加热器等。
2、技术条件(1)元器件:核心元件选用AT89系列单片机,所需的其它电子电器元件的型号、参数、数量自定。
(2)基本控制功能:1)压缩机间歇工作或变频调速工作,2)温度控制:冷冻室-20~0℃,冷藏室0~16℃,3)除霜控制:冷冻室每天定时化霜,直到化尽,4)数字显示:温度、故障等,5) LED显示:工作状态,6)安全保护:过压、过流、压缩机过热、化霜过热等保护,7)报警:开门时间超过二分钟报警。
(3)选做控制功能:所存物品有效期结束前报警、箱内消毒灭菌等。
3、设计内容:(1)确定控制方案:拟订两种以上的控制方案,进行分析、论证、优选。
包括控制方法及各电路元件的选择。
(2)硬件设计:1)绘制整机电路原理图。
2)绘制整机电气接线图。
3)绘制其它部分图:控制面板、检测板等。
4)编制元件及电气器件明细表。
(3)软件设计:1)绘制各程序流程框图。
2)用汇编语言编写系统所有程序(带注释),打印程序清单。
3)编写设计计算说明书。
二、基本要求1、查阅文献15篇以上,写出文献综述。
单独装订,不少于4000汉字,第五周交指导教师。
2、阅读有关的英文文献,并译成中文,不少于5000汉字,单独装订,第五周交指导教师。
3、按统一格式完成开题报告,第六周交指导教师。
4、设计中所编程序应能保证写入嵌入式系统后能完全通过。
5、规范绘制图样,上机绘图不少于二张0号图,一张1号图。
6、中英文对照摘要,中文不少于400字。
7、按统一格式编制设计说明书,不少于30000字。
8、全部设计的纸介质文档和电子文档,第十六周周五前交指导教师。
三、参考资料:1、单片机及其接口AT89系列或MCS-51系列单片机及其接口技术及应用。
毕业设计中期答辩-智能型电冰箱温度控制系统
设计图
设计进程
查阅资料,方案论证,掌握相关知识, 并完成文献综述进行系统设计,进一步 进行实验,确定最佳方案;完成硬件各 部分电路设计,完成温度控制系统设计, 开始撰写论文。
LOGO
单片机
单片机采用美国ATMEL公司生产的AT89C51单片机。该芯片不仅 具有MCS-51[4]系列单片机的所有特性,而且片内集成有 4KBFLASH程序存储器和256B数据存储器,价格低,是目前性能 价格比较高的单片机之一。芯片完全满足系统需要,不需再外扩程 序存储器和数据存储器。 AT89C51它具有如下优点: 1)集成度高;2)系统结构简单;3)系统扩展方便;4)可靠性高;5)处理功 能强、速度高;6)容易产品化。 另外: AT89C51完全兼容MCS-51系列单片机的所有功能,并且本 身带有2K的内存储器,可以在编程器上实现闪烁式的电擦写达几万 次以上,比以往惯用的8031CPU外加EPROM为核心的单片机系统 在硬件上具有更加简单方便等优点,具体如下: 1)AT89C51单片机是最早期也最典型的产品,低功耗、高性能、采 用CHMOS工艺的8位单片机。 2)它在硬件资源和功能、软件指令及编程上与Intel 80C3X单片机完 全相同。在应用中可直接替换。 3)在AT89C51内部有FLASH程序存储器,既可用常规的编程器编 程,也可用在线使之处于编程状态对其编程。编程速度很快,擦除 时也无需紫外线,非常方便。 4)AT89C5X系列可认为是Intel 80C3X[5]的内核与Atmel FLASH技 术的结合体。它为许多嵌入式控制系统提供了灵活、低成本的解决 方案 YOUR SITE HERE
剩余论文的进度安排
1,使用keil编程软件,进行软件调试编程。 2,搜集资料,撰写论文。
谢谢
冰箱温度控制器的设计大学毕设论文
冰箱温度控制器的设计1 引言家用电冰箱一般有冷冻室和冷藏室,冷冻室的温度为-6℃~-18℃左右;冷藏室的温度为0℃~10℃。
在该温度范围内,食品保鲜效果较好,因此,对控制器的要求是将冷冻室和冷藏室的温度自动控制在各自的范围内。
在电冰箱的控制中,温度是主要的控制对象,控制的好就有显著的节能效果。
但冰箱内要受诸如环境温度的高低、冰箱本身的容积、冰箱中食物的多少、以及食物的种类和性质、存放物品的初始温度、散热特性及其热容量、物品的充满率及开门的频繁程度等控制。
冰箱内的温度场分布极不均匀,要想建立电冰箱温度变化的精确数学模型是很困难的,因此采用模糊控制技术才能达到最佳的控制效果。
2 模糊控制系统概述2.1 普通电冰箱的结构普通电冰箱的箱体是用隔热材料分割成几个空间,可有单门冷藏式、单门冷冻式、双门冷藏、冷冻式和三门冷冻、冷藏式。
(1)冷冻室和冷藏室冰箱是利用冷却剂周期性循环的物态变化吸热而致冷。
用于吸热的蒸发器就设在冷冻室,蒸发器冷却的冷气循环到冷藏室,使之降温。
由于这种结构的安排,冷冻室的温度降得较快,而冷藏室的温度降得较慢。
(2)除霜加热器因为在冰箱降温过程中,空气和食物中所含的水分会凝聚到蒸发器和食物上而结成霜,当蒸发器表面结霜后,其热交换能力下降,而影响致冷效果;当霜层过厚时,还可能引起压缩机故障。
除霜加热器包括门框加热器和蒸发器上的化霜加热器。
2.2 模糊控制电冰箱系统结构家用电冰箱的发展,除了无氟、大容量外,主要是多门分体结构,一套制冷装置、多通道风冷式。
为了适应这一情况,达到高精度、智能化控制的目的,本系统主要实现温度控制和智能化霜。
温度控制就是要把握冰箱内存放的食物的温度和热容量,控制压缩机的开停、风扇转速和风门开启度等,使食物达到最佳保存状态。
这就需要用传感器来检测环境温度和各室温度,并运用模糊推理来确定食物温度和热容量。
智能除霜就是要根据霜层厚度,选择门开启次数最少的时间段,即温度变化率最小时快速除霜,这样对食物影响最小,有益于保鲜。
冰箱制冷毕业论文设计
冰箱制冷毕业论文设计毕业设计(论文)报告题目:电冰箱空调器制冷系统冷凝器蒸发器的优化设计姓名:王聿飞专业:制冷与空调技术班级:1001设计完成日期2010 年11月xx日目录第一节:中文摘要 (2)关键词. ..................................................2-3绪论 (3)电冰箱的发展趋势 (4)电冰箱蒸发器冷凝器的设计..................................4-5空调器的发展及强化传热措施 (6)冷凝器蒸发器的优化方法...................................7-13电冰箱空调器制冷原理图 (14)结束语 (15)参考文献 (15)中文摘要:近年来随着科技的飞速发展,社会进步和人民生活水平的不断提高,制冷设备的应用几乎遍及生产、生活的各个方面。
同时也带动着制冷效果和冷藏技术的日益更新。
电冰箱的出现越来越得到商业各领域的不断需求。
在当今社会随着国际间的贸易越来越成为经济的主体,地区与地区的合作交流越来越平凡。
商品在此当中得到了很好的流通。
一直以来我们都为食品存放时间一久就会变得不再新鲜甚至腐败而烦恼。
那么靠什么来维持产品的新鲜从而达到不腐败的目的呢?电冰箱的制冷系统很好的发挥了这一作用。
商用电冰箱的应用就是为了适应商业不同需要而研制的,根据不同的商业用途可分为冷藏柜、陈列柜、小型制冰机、冰淇淋机、小型冷饮机等装置。
商用电冰箱是商业用小型制冷装置的总称,它与家用电冰箱相比较具有容积大、形式多、功能强的特点。
商用电冰箱中的制冷系统和电气系统实用性强、能够循环制冷使产品能够长时间保持新鲜状态,从而使产品达到制冷保鲜的目的。
关键词:电冰箱空调器的优化制冷系统电气系统绪论一、电冰箱空调器冷凝器与蒸发器的发展背景随着经济发展,国际贸易和城市与城市之间的合作交流越来越平凡,由此引发的产品保鲜问题得到了多方的共同讨论话题。
电冰箱毕业设计总结
电冰箱毕业设计总结电冰箱毕业设计总结一、引言电冰箱是现代家庭中不可或缺的家电之一,它的功能和性能直接关系到人们的生活质量。
为了更好地了解电冰箱的工作原理和改进其性能,我在毕业设计中选择了电冰箱作为研究对象。
通过对电冰箱的分析和改进,我对其工作原理和性能有了更深入的了解,并取得了一定的成果。
二、设计目标在毕业设计的初期,我确定了以下设计目标:1. 提高电冰箱的能效比:电冰箱的能效比是衡量其能耗的重要指标,我希望通过改进设计和采用新的节能技术,提高电冰箱的能效比,减少能源消耗。
2. 优化电冰箱的保鲜性能:电冰箱的主要功能之一是保鲜食物,我希望通过改进制冷系统和增加保鲜功能,提高电冰箱的保鲜性能,延长食物的保质期。
3. 提高用户体验:除了功能性能,我也考虑到用户体验的重要性。
我希望通过改进电冰箱的设计和界面,提高用户的使用便利性和舒适度。
三、设计过程1. 分析电冰箱的工作原理:在设计之前,我对电冰箱的工作原理进行了深入的研究。
通过分析制冷循环和热交换原理,我对电冰箱的工作流程有了更清晰的认识。
2. 改进制冷系统:为了提高电冰箱的能效比,我采用了新型的制冷剂和制冷循环系统。
这些新技术能够提高制冷效率,减少能源消耗。
3. 增加保鲜功能:为了提高电冰箱的保鲜性能,我增加了一些新的功能。
例如,我增加了湿度控制系统,可以根据食物的不同需求来调节湿度,延长食物的保质期。
4. 改进设计和界面:为了提高用户体验,我对电冰箱的外观设计和界面进行了改进。
我采用了简洁的设计风格和直观的界面,使用户能够更方便地操作电冰箱。
四、实验结果在设计完成后,我进行了一系列的实验来验证设计的效果。
实验结果表明,我设计的电冰箱在能效比、保鲜性能和用户体验方面都有了显著的改进。
1. 能效比提高:通过改进制冷系统和采用新的节能技术,我成功地提高了电冰箱的能效比,减少了能源消耗。
2. 保鲜性能优化:通过增加湿度控制系统和其他保鲜功能,我成功地提高了电冰箱的保鲜性能,延长了食物的保质期。
电冰箱控制系统设计
第一章设计任务与要求根据蒸发器的温度控制制冷压缩机的启、停,使电冰箱内的温度保持在设定温度范围内。
当蒸发器温度升至3~5℃时启动压缩机制冷;当温度低于-10~-20℃时停止制冷,关断压缩机。
电冰箱采用单片机控制的主要功能及要求:①设定3个测温点,测温范围 -26~+26℃,精度±2 ℃②利用功能键分别控制冷冻室温度设定、冷藏室温度设定、速冻温度设定等;③利用数码管显示冷冻室温、冷藏室温,压缩机起、停和速冻、报警状态;④制冷压缩机停机后自动延时3min后方能再次启动;⑤具有自动除霜功能,当霜厚达到3mm时自动除霜;⑥冷藏室稳定超过18 ℃时声光报警,提醒用户采取应急措施;⑦开门超过2min将声光报警,提醒用户关门;⑧连续速冻时间设定范围1~8小时。
⑨工作电压180~240V,当欠压或过压时,禁止启动压缩机并用指示灯显示。
第二章硬件设计直冷式电冰箱的控制原理是根据蒸发器的温度控制制冷压缩机的启动与停止,使冰箱内的温度保持在设定的温度范围内。
当蒸发器温度高至3~5℃时,启动压缩机制冷,当温度低于-10~-20℃时,停止制冷。
本电冰箱控制系统要完成冷冻室及冷藏室的温度检测和动态显示的功能,霜厚检测及除霜的功能,开门报警功能,温度设置功能,以及电源过欠压保护功能。
控制系统硬件结构如图所示,主要由电源电路,温度传感器,功能按键,MCS8051单片机,ADC0809转换器,时钟电路,键盘电路,显示电路,复位电路,测霜、除霜装置和故障报警装置等。
系统总体设计硬件方框图4.1 M CS-51单片机简介单片微型计算机简称单片机,是典型的嵌入式微处理器,最早被用于工业领域。
单片机由芯片内仅有CPU 的专门处理器发展而来。
早期的单片机都是8位或4位的。
其中最成功的是INTEL 的8031,因为简单可靠而性能不错获得了很大的好评。
此后在8031上发展出了MCS51系列单片机系统。
基于这一系统的单片机系统直到现在还在广泛使用。
冰箱制冷系统设计感想
冰箱制冷系统设计感想
这次毕业设计受益匪浅,让我能够把所学同工程实际生产相结合。
在此设计前对前人的同类设计进行了探讨研究后,从中领会了设计原理及方法,然后就结合自己的一些知识及经验进行并完成了我自己毕业设计,现在我把整个设计过程所获得的知识及经验进行一个总结,通过这些经验希望能给自己今后的学习工作提供帮助。
冰箱是冷冻器具的一种,在家庭中它主要应用于冷藏或冷冻食品,饮料,水果,蔬菜,以及制作少量的食用冰块,一般是借以电动压缩机为动力的冷藏箱。
电冰箱大体可分为四个部分:一是箱体,二是制冷系统,三是自动控制系统,四是盛放食品的附件。
压缩式电冰箱的制冷系统由压缩机,冷凝器,毛细管(或膨胀阀)及蒸发器组成,各部分以道连接成一个封闭系统,系统内注入制冷剂-氟里昂.冰箱的功能日益完善强大,满足了人们的需求。
电冰箱温度控制系统的设计
南昌工程学院本科毕业设计(论文)第一章引言随着单片机应用技术的不断发展,单片机不断更新换代,单片机应用的模式,方法也不断发展。
一方面单片机应用系统的规模越来越大,另一方面单片机的嵌入式应用又使单片机的体积越来越小。
近年来,单片机以其功能强、体积小、可靠性高、造价低和开发周期短等优点,在自动化和各个测控领域中得到了广泛的应用,在工业生产中成为必不可少的器件之一。
冰箱发明于20年代,在冰箱出现以前,我们一直在为食品存放时间一久就会变得不再新鲜甚至腐败而烦恼。
20世纪以前,用冰箱保存食物是不可想象的,20世纪没有冰箱的生活是不可想象的。
经过数十年的发展,人们对家用电冰箱的控制功能越来越高,这对电冰箱控制器提出了更高的要求。
多功能,智能化是现今的其、发展方向之一,传统的机器控制,简单的电子控制已经难以满足发展的要求,而采用基于单片机温度控制系统已经成为主流,具有很强的性价比,通过软件设计就能实现功能的扩展,以及智能化的提高,最大限度地节约了成本。
本文是基于单片机的电冰箱温度控制系统的设计。
通过单片机,温度传感器,A/D 转换器等一系列器件的使用达到智能温控的目的。
传统的电冰箱温度一般是由冷藏室控制,冷藏室、冷冻室的不同温度是通过调节蒸发器在两室的面积大小来实现的,温度调节完全依靠压缩机的开停来控制.但是冰箱内的温度受诸多因素的影响,如放入冰箱物品初始温度的高低、存放品的散热特性及热容量、物品在冰箱的充满率、环境温度的高低、开门的频繁程度等.因此对这种受控参数及随机因素很多的温度控制,既难以建立一个标准的数学模型,也无法用传统的PID调节来实现.一台品质优良的电冰箱应该具有较高的温度控制精度,同时又有最优的节能效果,而为了达到这一设计要求采用模糊控制技术无疑是最佳的选择.1.1 电冰箱的原理电冰箱是利用蒸发致冷或气化吸热的作用而达到制冷的目的,液体由液态变为气态时,会吸收很多热量,简称为“液体汽化吸热”。
毕业设计(论文)-基于51单片机的电冰箱控制系统[管理资料]
……………………. ………………. …………………毕业论文基于51单片机的电冰箱控制系统院部专业班级届次学生姓名学号指导教师二OO七年六月九日装订线……………….……. …………. …………. ………目录摘要 (I)Abstract .............................................................................................................. I I 引言 (1) (3) (3) (3) (4) (5) (5)单片机的选择 (7)AT89C51的特点 (7)管脚说明 (7) (10) (11)A/D转换电路 (11)ADC0809介绍 (12)ADC0809与AT89C51单片机接口电路 (17) (18) (18)74LS164介绍 (20) (21) (21) (22) (22)、停控制电路 (24) (24) (24)74LS273介绍 (25) (26) (26) (27)程序设计语言 (27) (27) (28) (28) (28)T0中断服务程序模块 (30)T1中断服务程序模块 (31)4.控制系统总电路 (32)参考文献 (34)致谢 (35)附录 (36)Contents Abstract (I)Introduction (1)programme design (3)The option of control system (3)The option of control system (3)The whole layout of 51 Micro-controllers control system ofElectric refrigerator (4)The analysis of function and principle (5)hardware design (5)The option of single-chip micro-controllers (7)The property of AT89C51 (7)Pin explanation (7)The property of oscillator and Clock circuit (10)Chip erase (11)The conversion circuit of A/D (11)The introduction of ADC0809 (12)The interface circuit of ADC0809 and AT89C51 (17)Keyset circuit and display circuit (18)Function keys and display circuit (18)The introduction of 74LS16419 (20)Temperature collection circuit and eliminate hoarfrost circuit (21)Temperature collection circuit (21)Eliminate hoarfrost circuit (22)The option of quick sensor (22)Refrigeration compressor and galvanothermy thread control circuit24 The electric picture (24)Working principle (24)The introduction of 74LS273 (25)The power supply electiric voltage examination electric circuit (26)Alarm circuit (26)software design (27)Programme design language (27)The format of assembly language (27)The composition of assembly language (28)Major program modular (28)Main program modular (28)T0 interrupt program modular (30)T1 interrurt program modular (31)whole electeic picture pf control system (32)Reference (34)Acknoledgement (35)Appendix (36)基于51单片机的电冰箱控制系统作者:XX 指导教师:XX 讲师【摘要】传统的机械式直冷式电冰箱的控制原理是根据蒸发器的温度控制制冷压缩机的启、停,使电冰箱内的温度保持在设定温度范围内。
毕业设计_电冰箱控制电路设计
电冰箱温度控制电路设计摘要:本设计为基于单片机的电冰箱温度控制系统。
单片机采用STC89C52RC,温度传感器采用DS18B20,液晶显示器采用1602。
本设计可以实现自动调温控制,液晶显示,数字温控,冷藏、冷冻温度调节控制,多温保鲜功能控制,速冻功能等功能。
关键词:电冰箱;温度控制电路;单片机;温度传感器1THE DESIGN OF REFRIGERATOR TEMPERATURE CONTROLCIRCUITAbstract:This design is a refrigerator control circuit based on SCM. SCM used by this design is STC89C52RC. Temperature sensor is DS18B20 when 1602 is used as LCD monitor. This design can achieve functions of automatic temperature control, LCD display, digital temperature control, cold storage, refrigeration, multi- temperature preservation function control, quick freezing, etc.Key Words: Refrigerator; Temperature Control Circuit; SCM; Temperature Sensor目录1 绪论 (1)1.1 引言 (1)1.2 课题的背景及意义 (1)1.3 国内外发展现状及发展趋势 (1)1.4 本设计主要的研究内容 (2)2 工作原理和功能 (3)2.1 电冰箱工作原理 (3)2.2 控制电路工作原理 (3)3 硬件电路设计 (4)3.1 系统的总体设计 (4)3.2 单片机STC89C52RC (7)3.2.1 管脚说明 (7)3.2.2 主要特性 (8)3.2.3 中断系统 (9)3.2.4 运算器 (9)3.3 温度传感器DS18B20 (10)3.3.1 内部结构与管脚说明 (10)3.3.2 主要特性 (10)3.3.3 工作原理 (11)3.4 LCD1602 (15)3.4.1 外形尺寸 (15)3.4.2 接口信号说明 (15)3.4.3 控制器接口说明 (16)3.4.4 指令说明 (16)3.4.5初始化过程(复位过程) (17)4 程序设计 (18)4.1 主函数 (18)4.2 接口定义 (19)4.3 温度读取子函数 (20)4.4 液晶写数据子函数 (20)4.5 液晶显示子函数 (21)4.6 温度数据处理子函数 (22)4.7 按键扫描子函数 (23)5 总结 (25)致谢 (26)参考文献 (26)1 绪论1.1 引言冰箱是一个深刻改变了人类生活的现代奇迹。
(完整版)基于电子温控方式的电冰箱控制电路的设计毕业设计
毕业论文(设计)设计题目:基于电子温控方式的电冰箱控制电路的设计系部:班级:学号:姓名:指导教师:成绩:二0 年月毕业设计指导须知一、毕业设计是高职教学过程中一个十分重要的环节。
是锻炼学生运用所学知识正确分析和解决实际问题的一个重要方面,也是高职培养应用型专门人才的要求。
二、指导教师应为具有讲师以上或相应职称的有关专业人员,且专业对口(指所指导专业应同所聘教师专业职称相一致)。
经系、教务处审查同意后,才能指导学生的毕业设计。
三、学生应以严肃认真,实事求是的态度完成设计。
要独立思考,自己动手,不得抄袭或找人代笔。
四、毕业设计选题要符合专业培养目标的要求。
论文(任务书)写作要做到论点明确、论据充分,论理透彻,语言准确恰当,书面整洁、字迹工整,图纸应清晰、工整,符合设计要求,符合国家有关标准和部颁标准。
字数、图纸数量符合有关要求。
并在规定的时间内完成。
五、答辩过程中学生要严认真,文明礼貌,谦虚谨慎,认真回答答辩主持人,委员等提出的问题。
六、填报有关表格时,应按项目要求逐项填实、填全、填清。
答辩情况记录摘要单片机是实时检测和自动控制系统中心一个核心器件。
本文设计的基于单片机的电子温控方式的电冰箱控制系统是利用温度传感器DS18B20采集电冰箱冷藏室的温度,通过INTEL公司的高效微控制器STC89C52单片机进行信号控制,从而达到智能控制的目的。
本系统可实现温度指示、双温双控、瞬间断电压缩机延时保护、敞门报警、速冻等多种功能。
通过对直冷式电冰箱制冷系统的改进,实现了电冰箱的智能控制,使电冰箱能根据使用条件的变化迅速合理地调节制冷,且节能效果良好。
关键词:单片机;电冰箱;温控目录1.引言 ...............................................................................................................1.1课题背景及意义...........................................................................................................1.2国内外研究背景...........................................................................................................1.3课题要求.......................................................................................................................1.4课题设计的目的........................................................................................................... 2.方案研究与主要器件选择.............................................................................2.1系统方案的设计...........................................................................................................2.2各个模块的设计方案...................................................................................................2.2.1主控芯片的选择 ..................................................................................................................2.2.2显示器件的选择 ..................................................................................................................2.2.3温度传感器的选择 ..............................................................................................................2.2.4按键电路的选择 ..................................................................................................................2.3主要器件的介绍...........................................................................................................2.3.1 STC89C52简介...................................................................................................................2.3.2稳压芯片简介 ......................................................................................................................2.3.3 DS18B20简介......................................................................................................................2.3.4 LCD1602简介..................................................................................................................... 3.硬件电路详细设计....................................................................................... 13.1显示电路设计..............................................................................................................3.2矩阵键盘电路设计......................................................................................................3.3整流电路设计..............................................................................................................3.4基本稳压电源电路设计 .............................................................................................3.5测温电路设计..............................................................................................................3.6报警电路设计..............................................................................................................3.7过欠压检测电路..........................................................................................................3.8总电路图...................................................................................................................... 4.软件设计....................................................................................................... 24.1显示子程序..................................................................................................................4.2 DS18B20程序.............................................................................................................4.3 预置温度调节程序.....................................................................................................4.4判断控制程序..............................................................................................................4.5开启延时程序.............................................................................................................. 5.仿真调试....................................................................................................... 35.1 PROTEUS介绍..........................................................................................................5.2电路仿真图.................................................................................................................. 结论 ..................................................................................................................... 3参考文献 ............................................................................................................. 3致谢 ................................................................................................................. 3附录 ..................................................................................................................... 31.引言1.1课题背景及意义冰箱是深刻改变了人类生活的现代奇迹之一。

- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
前言众所周知,电冰箱是现代家庭中必不可少的家用电器。
而目前我国市场销售的冰箱大多采用传统的机械式温控,其控制精度差,功能单一,控制方式简单难以满足冰箱发展的要求。
随着经济的发展和人民生活水平的进一步提高,人们对多功能的发展要求越来越高。
由于单片机性能好,控制功能强,工作可靠,成本低等优点,现在已经在家电产品中得到了广泛的应用。
面临国内电冰箱发展的现状,在技术上还与其他发达国家有一定的差距,我们在原有的基础上对电冰箱进行了一定的改进,使其适应当代个性时尚、节能环保、智能高端、精确温控的发展方式,使人们体验闻所未闻的个性化感受,快捷与原汁原味不再是梦想。
新一代产品在控制上还增加了人工智能,使家电性能更优异,使用更方便可靠。
本次设计基于大量的市场调查和理论研究。
首先,我对传统电冰箱控制系统进行了分析。
调查了10多个品牌的电冰箱的控制系统,研究了他们制冷的优缺点,吸收了一些比较好的设计思想。
其后,我又查阅了大量的资料文献,其中最多的是国内外最新发表的关于制冷方面的论文,丰富了我们的理论依据。
然后,根据我拥有的材料用单片机实现电冰箱控制系统的硬件设计,最后在硬件设计的基础上实现了其软件设计。
第1章电冰箱系统概述1.1 单片机概述自从1971年微型计算机问世以来,随着大规模集成电路技术的进一步发展,导致微型计算机正向两个方向发展:一是高速度、高性能、大容量的高档微型计算机及其系列化,向大、中型计算机挑战;另一个是稳定可靠、小而廉、能适应各种领域需要的单片机。
单片机是指把中央处理器、随机存储器、只读存储器、定时器/计数器以及I/O 接口电路等主要部件集成在一块半导体芯片上的微型计算机。
虽然单片机只是一个芯片,但从组成和功能上看,它已经具有了微型计算机系统的含义,从某种意义上来说,一块单片机就是一台微型计算机。
自从1975年美国德可萨斯公司推出世界上第一个4位单片机TMS-1000型以来,单片机技术不断发展,目前已成为微型计算机技术的一个独特分支,广泛应用于工业控制、仪器仪表智能化、家用电子产品等各个控制领域。
1.2 单片机的特点单片机结构上的设计主要是面向控制上的需要,因此,它在硬件结构、指令系统及I/O能力等方面均有独特之处,其显著的特点之一就是具有非常有效的控制能力,故也可把单片机称为微控制器。
与普通的微型计算机相比,单片机主要具有以下特点:(1)体积小、结构简单、可靠性高单片机把各功能部件集成在一个芯片上,内部采用总线结构,减少了各芯片之间的连线,大大提高了单片机的可靠性与抗干扰能力。
另外,其体积小,对于强磁场环境易于采取屏蔽措施,适合在恶劣环境下工作。
(2)控制能力强单片机虽然结构简单,但是它“五脏俱全”,已经具备了足够的控制功能。
单片机具有较多的I/O口,CPU可以直接对I/O进行操作、算术操作、逻辑操作和位操作,指令简单而丰富。
所以单片机也是“面向控制”的计算机。
(3)低电压、低功耗单片机可以在2.2V的电压下运行,有的已能在1.2V或0.9V 下工作;功耗降至为μA级,一颗纽扣电池就可长期使用。
(4)优异的性能/价格比由于单片机构成的硬件结构简单、开发周期短、控制功能强、可靠性高,因此,在达到同样功能的条件下,用单片机开发的控制系统比用其它类型的微型计算机开发的控制系统价格更便宜。
1.3 单片机应用(1)工业控制单片机广泛应用于工业自动化控制系统中,无论是数据采集、过程控制、生产线上的机器人系统,都是用单片机作为控制器。
自动化能使工业系统处于最佳工作状态、提高经济效益、改善产品质量和减轻劳动强度。
因此,单片机技术广泛应用于机械、电子、石油、化工、纺织、食品等工业领域。
(2)智能化仪器仪表在各种仪器仪表中引入单片机,使仪器仪表智能化、数字化、自动化,提高测试精度和准确度,结构简单,减少体积及重量,提高其性能价格比。
例如:智能仪器、医疗器械、数字示波器等。
(3)智能家电家电产品智能化程度的进一步提高就需要有单片机的参与,例如“微电脑控制”的洗衣机、电冰箱、微波炉、空调机、电视机、音响设备等,这里的微电脑实际上就是“单片机”。
(4)信息与通信技术图形终端机、传真机、复印机、调制解调器、声响处理器、数字滤波器等。
1.4 家用电冰箱的发展趋势随着家用电冰箱的发展和普及,其耗电量占民用总用电量的比例越来越大(美国为13 %) ,因而,提高冰箱的能源效率,增加我国家电产品在国内外市场上的竞争力,与国际水平接轨,已成为生产企业的重要任务。
为了鼓励企业生产节能冰箱和用户购买节能冰箱,世界各国采取了一系列的政策措施。
如美国颁布了能源法,制定了包括冰箱在内的十二种家用电器的能耗限制标准;日本实施了家用电器系列节能标准;欧洲对冰箱实行了能效等级标准;此外,加拿大、澳大利亚、台湾、香港等国家和地区也制定或实施了电冰箱的能效标准。
我国家用电器节能技术也是《“九五”国家重点技术开发指南》中的重大关键技术之一,而且国家经贸委已正式确定“九五”期间,节能与CFCS替代技术的开发将作为家用电器行业参与国际竞争、赶超国际水平的重点项目。
节能已成为全球关心的一大课题。
但由于我国冰箱工业发展较晚,冰箱节能技术的开发和应用与发达国家相比有大的差距,因此我们必须加强和发达国家的技术交流,参考和借鉴国外先进的节能经验和措施,促进我国冰箱节能工作的开展。
同时政府部门采取倾斜政策鼓励企业进行技术创新,大力开展节能产品认证工作,推动冰箱节能技术的快速发展。
总之,在家电市场竞争日趋激烈的今天,如何在节能、变频等技术领先一步,以提升产品的高科技含量来占领市场,从而引导家电产品的更新换代,已成为家电行业竞争的前沿阵地。
节能是世界家电的发展趋势。
第2章 MCS-51单片机介绍2.1 MCS-51单片机硬件介绍单片机主要组成部分分为中央处理器(CPU)、内部数据存储器--内部RAM、内部程序存储器--内部ROM、I/O端口、串行口、定时器、终端程序系统。
2.2 内部主要组成部分介绍2.2.1 MCS-51单片机中央处理器单片机的内部最核心的部分是CPU,它是单片机的大脑和心脏。
CPU的主要功能是产生各种控制信号、以控制存储器、输入/输出端口的数据传送、数据的算术运算和逻辑运算以及位操作处理等。
它的功能可分为运算器和控制器两种。
2.2.2 MCS-51单片机存储器89C51单片机中共有256个RAM单元,包括低128个单元(地址为00H ~ 7FH)的内部RAM区和高128位(地址为80H ~ FFH)的特殊功能寄存器区。
89C51单片机还有4KB的内部ROM,用于存放程序或表格,称为程序存储器。
2.2.3 MCS-51单片机中断系统89C51单片机的中断功能比较强,有5个中断元,即外部中断2个,定时器中断2个,串行中断1个,有2个中断优先级。
中断控制电路主要包括用于中断控制的四个寄存器:定时器控制寄存器TCON,串行口控制寄存器SCON,中断允许控制寄存器IE,中断优先级控制寄存器IP等。
2.3 MCS-51单片机引脚介绍MCS-51系列单片机采用40引脚双列直插式封装(DIP),4个并行口共有32根引脚,可分别作为地址线、数据线和I/O线;2根电源线;2根时钟震荡电路引脚和4根控制线。
MCS-51单片机是高性能单片机,因为受引脚数目的限制,所以有许多引脚具有第二功能,以89C51芯片为例,说明各引脚功能如下:图 2-1 89C51引脚图(1)电源引脚Vcc和VssVss:接地端。
Vcc:芯片+5V电源端。
(2)时钟信号引脚XTAL1和XTAL2XTAL1、XTAL2:当使用单片机内部震荡电路时,用来外接石英晶体和微调电容,XTAL1是片内震荡电路反相放大器的输入端,XTAL2是片内震荡电路反相放大器的输出端,震荡电路的频率就是晶体的固有频率。
当使用外部时钟时,XTAL1接地,XTAL2接外部时钟信号源。
(3)控制信号引脚RST/V PD 、ALE/PROG ————、PSEN ————和EA ——/V PPRST/V PD :RST 是复位信号输入端。
当输入的复位信号保持两个机器周期(24个时钟周期)以上的高电平时有效,用来完成复位操作;第二功能V PD 作为备用电源输入端,当主电源V CC 发生故障,电压降低到低电平规定值时,可通过V PD 为单片机内部RAM 提供电源,以保护片内RAM 中的信息不丢失,使系统在上电后能继续正常运行。
ALE/PROG ————:ALE 为地址锁存允许输出信号。
在访问外部存储器时,ALE 用来锁存P0口扩展低8位地址的控制信号。
在不访问外部存储器时,ALE 也以时钟震荡频率的1/6的固定频率输出,因而它又可用作对外输出时钟信号或其他需要,例如可以用示波器查看ALE 是否有脉冲信号输出来确定89C51芯片的好坏;第二功能PROG ————是对内部有EPROM 的单片机的EPROM 编程时编程脉冲输入端,它和31号引脚的第二功能Vpp 一起使用。
PSEN ————:外部ROM 的读选通信号输出端。
在访问外部ROM 时,PSEN ————产生负脉冲作为读外部ROM 的选通信号。
而在访问外部RAM 或片内ROM 时,不会产生有效PSEN ————信号。
EA ——/V PP :EA ——是访问外部ROM 的控制信号。
当EA ——为低电平时,CPU 只执行外部ROM 中的程序。
当EA ——为高电平且PC 值小于0FFF(4K)时,CPU 执行内部ROM 的程序,但当PC 的值超出4K 时将自动转去执行片外ROM 的程序。
对于无片内ROM 的8031或不使用内部ROM 的89C51,需外扩EPROM ,此时EA ——必须接地;第二种功能V PP 是对8751的片内EPROM 的+21V 编程电源输入端。
(4)并行I/O 端口P0、P1、P2和P3P0口(P0.0 ~ P0.7):P0口是一个8位双向I/O 端口(需外接上拉电阻)。
在访问外部存储器时,分时提供低8位地址线和8位双向数据线。
P0口先输出片外存储器的低8位地址并锁存在地址锁存器中,然后再输入或输出数据。
P1口(P1.0 ~ P1.7):P1口是一个内部带有上拉电阻的8位准双向I/O 端口。
P1口只能作为一般I/O 口使用。
P2口(P2.0 ~ P2.7):P2口是一个内部带有上拉电阻的8位准双向I/O 端口。
在访问外部ROM 或外部RAM 时,输出高8位地址,与P0口提供的低8位地址一起组成16位地址总线。
P0口和P2口用做数据/地址线后,不能在作为通用I/O 口使用。
P3口(P3.0 ~ P3.7):P3口是一个内部带上拉电阻的8位准双向I/O 端口,在系统中8个引脚都有各自的第二功能。
2.4 单片机的时钟及复位单片机的时钟信号用来提供单片机片内各种微操作的时间基准,复位操作则使单片机的片内电路初始化,使单片机从一种确定的初态开始运行。
