PWM信号发生电路
pwm发生器原理
pwm发生器原理PWM发生器是一种广泛应用于电子学领域的电路。
PWM发生器用于产生PWM信号，其主要用途是调整电源的DC电压，从而实现电力控制。
PWM（脉宽调制）是一种将特定项的占空比调整为期望值的技术。
本文将详细介绍PWM发生器的原理和工作方式。
PWM发生器的原理PWM发生器的基本原理是利用方波产生技术，将方波信号借助特定电路变化为PWM信号。
当电路中存在一个固定的方波脉冲时，PWM发生器会根据一个特定的控制电信号调整脉冲的开启和关闭时间。
控制信号的变化导致PWM脉冲的占空比发生变化，从而产生不同的输出控制信号。
PWM发生器的工作方式PWM发生器基于传统方波产生器的基本原理，通过一个比较器来产生的PWM信号。
PWM发生器的输出可以是方波、三角波和锯齿波等，不同的波形可以通过不同的信号数字计数器切换实现。
如果我们以方波信号为例，PWM发生器将通过不断调整方波脉冲信号的占空比来产生PWM信号输出。
控制PWM脉冲的决定性因素是一个称为“占空比”的比例。
这个比例是脉冲信号开放时间的百分比，通常被表示为一个小数（0.1表示10%）。
如果占空比为50%，那么PWM是50%的“占空比”。
在PWM发生器中，占空比可以通过锯齿波生成器等部件进行精确的调整。
总结PWM发生器是用于产生PWM信号的电路。
PWM发生器可以根据控制信号的变化调整脉冲的开启和关闭时间，从而产生不同的输出控制信号。
控制PWM脉冲的决定性因素是占空比，可以通过锯齿波生成器等部件进行精确的调整。
在电力控制和电动机驱动等领域中，广泛应用了PWM发生器。
pwm电路工作原理
pwm电路工作原理
PWM（脉宽调制）是一种电子调制技术，通过改变信号的脉
冲宽度来调节输出信号的平均功率。
PWM电路通过控制信号
周期中高电平和低电平的时间比例来实现电压或电流的精确调节。
PWM电路的主要工作原理是通过快速地在高电平和低电平之
间进行切换来模拟出所需的输出信号。
信号周期中，高电平时间被称为占空比，表示信号高电平时间与一个完整周期的比例。
占空比越高，平均功率输出越大；占空比越低，平均功率输出越小。
PWM电路的核心元件是比较器和计时器。
计时器产生一个固
定周期的方波信号，与输入信号进行比较。
如果输入信号的幅值低于比较器输出的方波信号，则输出为低电平；如果输入信号的幅值高于比较器输出的方波信号，则输出为高电平。
通过调整比较器的阈值电压，可以控制输出信号的占空比。
PWM电路的输出信号能够精确地模拟出所需的电压或电流。
由于开关频率很高，输出信号中的高频成分可以通过滤波器去除，从而得到平滑的输出电压或电流。
因此，PWM电路广泛
应用于调节电机速度、灯光亮度调节、电源管理等领域。
总结起来，PWM电路的工作原理是通过调整信号周期中高电
平和低电平的时间比例来实现精确调节输出信号的平均功率。
这种调制技术在电机控制、电源管理等领域具有重要的应用。
pwm的工作原理
pwm的工作原理
PWM（脉宽调制）是一种常用的电子控制技术，它通过控制信号的脉冲宽度来变化输出信号的平均功率。
PWM主要适用于需要精确控制电压、电流或者频率的应用。
其工作原理可以简单描述如下：
1. 信号发生器：PWM的工作原理首先需要一个信号发生器来产生一定频率的方波信号。
这个信号发生器可以是一个晶体振荡器或者其他的任意信号源。
2. 采样：信号发生器产生的方波信号需要经过一个采样电路来进行采样。
采样电路可以是一个比较器，它将方波信号与一个可调的参考电压进行比较。
3. 脉宽控制：比较器的输出信号将进一步通过一个脉宽控制电路进行处理。
脉宽控制电路通常是一个可调的计数器或者定时器。
它根据输入信号的脉冲宽度来控制计数器或者定时器的工作时间。
4. 输出：最后，脉宽控制电路的输出信号将被送入一个功率放大器，用来驱动需要控制的载体。
功率放大器的输出信号即为PWM的最终输出信号。
PWM的工作原理可以通过改变方波信号的脉冲宽度来控制输出信号的平均功率。
通常情况下，脉冲宽度与占空比成正比。
当脉冲宽度增大时，占空比也就增大，输出信号的平均功率也相应增大。
相反，当脉冲宽度减小时，占空比减小，输出信号
的平均功率也减小。
总的来说，PWM的工作原理是通过改变方波信号的脉冲宽度
来控制输出信号的平均功率。
这种控制方法的优点是节省能量、减小功率损耗，并且能够精确控制信号的特性。
在很多电子设备中，PWM被广泛应用于电机控制、光电调光、音频放大以
及电源管理等领域。
PWM信号发生电路
１。
PWM信号概述脉冲宽度调制（ＰWＭ)信号广泛使用在电力变流技术中,以其作为控制信号可完成DC-ＤC变换(开关电源)、DC—AC变换(逆变电源)、AC－AC变换（斩控调压)与ＡC—ＤC变换(功率因数校正)。
产生PWM信号得方法有多种,现分别论述如下:1)普通电子元件构成PWＭ发生器电路基本原理就是由三角波或锯齿波发生器产生高频调制波,经比较器产生ＰWM信号。
三角波或锯齿波与可调直流电压比较,产生可调占空比ＰWM信号；与正弦基波比较,产生占空比按正弦规律变化得ＳＰWM信号。
此方法优点就是成本低、各环节波形与电压值可观测、易于扩展应用电路等。
缺点就是电路集成度低，不利于产品化.2)单片机自动生成ＰWM信号基本原理就是由单片机内部集成PWM发生器模块在程序控制下产生PＷM 信号。
优点就是电路简单、便于程序控制。
缺点就是不利于学生观测PWＭ产生过程，闭环控制复杂与使用时受单片机性能制约．３)可编程逻辑器件编程产生ＰWM信号基本原理就是以复杂可编程逻辑器件（ＣPLD)或现场可编程门阵列器件（FP ＧＡ)为硬件基础，设计专用程序产生ＰＷM信号。
优点就是电路简单、PWＭ频率与占空比定量准确.缺点就是闭环控制复杂,产生SPＷM信号难度大。
4)专用芯片产生ＰWM信号就是生产厂家设计、生产得特定功能芯片。
优点就是使用方便、安全,便于应用到产品设计中。
缺点就是不利于学生观测PWＭ产生过程与灵活调节各项参数。
2.电子元件构成PWM发生器电路图1电子元件构成PWM 发生器电路3。
集成芯片SG3５２5构成PWM 发生器电路一、PWM 信号发生电路说明实验电路中，驱动开关管得PWM 信号由专用ＰWM 控制集成芯片SG ３525产生(美国Silico ｎ Genera ｌ公司生产),ＰWM 信号发生器电路如图２所示。
图2 PWM 信号发生器电路图SG ３５25采用恒频脉宽调制控制方案,内部包含有精密基准源、锯齿波振荡器、误差放大器、比较器、分频器与保护电路等。
PWM控制电路的基本构成及工作原理
PWM控制电路的基本构成及工作原理
PWM（脉宽调制）控制电路的基本构成主要包括脉宽调制模块、比较器和滤波器。
脉宽调制模块是产生PWM信号的核心部分，一般由一个可调的控制电压源和一个可变的参考电压源组成。
控制电压源决定了PWM信号的占空比（高电平时间与周期的比值），参考电压源决定了PWM信号的频率。
通过调节控制电压源的大小，可以控制PWM信号的占空比，从而实现对输出电压或电流的控制。
比较器用于比较PWM信号与待控制设备的参考信号。
当PWM信号的电平高于参考信号时，比较器输出高电平；当PWM信号的电平低于参考信号时，比较器输出低电平。
比较器的输出信号可以作为控制信号，用于控制待控制设备的工作状态。
滤波器用于平滑PWM信号，将其转化为连续的模拟控制信号。
滤波器可以采用低通滤波器，通过去除PWM信号中的高频部分，来得到平滑的模拟控制信号。
平滑后的控制信号可以用于控制电机的转速、亮度调节等应用。
PWM控制电路的工作原理是通过快速切换高电平和低电平两个状态来模拟输出信号的变化。
当PWM信号的占空比增大时，高电平时间增加，输出信号的幅值也随之增大；当PWM信号的占空比减小时，高电平时间减少，输出信号的幅值也随之减小。
通过调节PWM信号的占空比，可以实现对输出信号的精确控制。

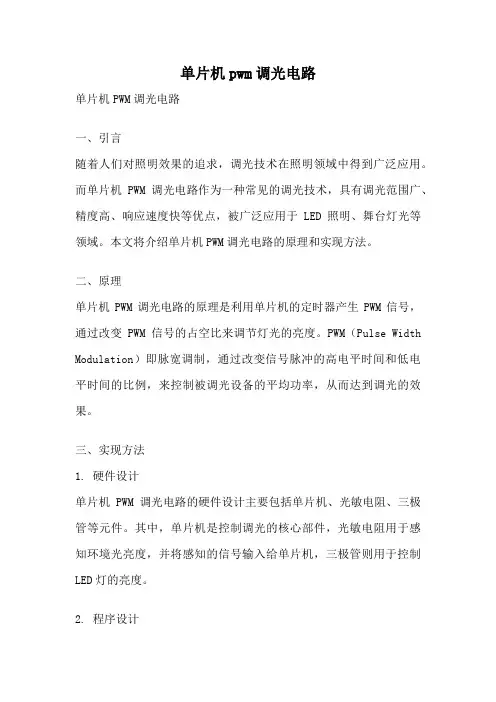

单片机pwm调光电路
单片机pwm调光电路单片机PWM调光电路一、引言随着人们对照明效果的追求，调光技术在照明领域中得到广泛应用。
而单片机PWM调光电路作为一种常见的调光技术，具有调光范围广、精度高、响应速度快等优点，被广泛应用于LED照明、舞台灯光等领域。
本文将介绍单片机PWM调光电路的原理和实现方法。
二、原理单片机PWM调光电路的原理是利用单片机的定时器产生PWM信号，通过改变PWM信号的占空比来调节灯光的亮度。
PWM（Pulse Width Modulation）即脉宽调制，通过改变信号脉冲的高电平时间和低电平时间的比例，来控制被调光设备的平均功率，从而达到调光的效果。
三、实现方法1. 硬件设计单片机PWM调光电路的硬件设计主要包括单片机、光敏电阻、三极管等元件。
其中，单片机是控制调光的核心部件，光敏电阻用于感知环境光亮度，并将感知的信号输入给单片机，三极管则用于控制LED灯的亮度。
2. 程序设计在单片机PWM调光电路中，需要通过编程来实现PWM信号的控制。
具体的实现步骤如下：（1）初始化定时器：设置定时器的工作模式和时钟源。
（2）设置PWM参数：设置PWM的频率和占空比。
（3）启动定时器：使定时器开始工作。
（4）根据光敏电阻的信号调节PWM占空比：通过读取光敏电阻的信号，计算出对应的PWM占空比，并将其写入PWM寄存器。
（5）循环执行以上步骤，实现实时调光。
四、优点与应用1. 优点（1）调光范围广：单片机PWM调光电路可以在0-100%之间连续调节亮度，满足不同场合的需求。
（2）精度高：PWM调光电路的调光精度可以达到0.1%左右，保证了照明效果的准确性。
（3）响应速度快：由于PWM信号的高低电平时间可以非常短，因此单片机PWM调光电路的响应速度很快，可以实现实时调光。
（4）节能环保：通过调节灯光的亮度，可以达到节能减排的效果，降低能耗，环保节能。
2. 应用（1）LED照明：单片机PWM调光电路广泛应用于LED照明领域，通过调节LED的亮度，实现不同场合的照明需求，如家居照明、商业照明等。
实验三：PWM信号发生器
实验三：PWM信号发生器1.实验目的（1）学习Quartus II 8.0 软件的基本使用方法。
（2）学习GW48-CK EDA实验开发系统的基本使用方法。
（3）学习VHDL程序中数据对象，数据类型，顺序语句和并行语句的综合使用。
2.实验内容设计并调试好一个脉宽数控调制信号发生器，此信号发生器是由两个完全相同的可自加载加法计数器LCNT8组成的，它的信号的高低电平脉宽可分别由两组8位预置数进行控制。
3.实验条件（1）开发软件：Quartus II 8.0。
（2）实验设备：GW48-CK EDA实验开发系统。
（3）拟用芯片：EPM7128S-PL84。
4.实验要求（1）画出系统原理框图，说明系统中各主要组成部分的功能。
（2）编写各个VHDL源程序。
（3）根据系统功能，选好测试用例，画出测试输入信号波形或编好测试文件。
（4）根据选用的EDA实验开发装置编好用于硬件验证的管脚锁定表格或文件。
（5）记录系统仿真、逻辑综合及硬件验证结果。
（6）记录实验过程中出现的问题及解决办法。
5.实验过程（1）PWM即脉冲宽度调制，就是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。
PWM从处理器到被控制系统信号都是数字式的，无需进行数/模转换。
让信号保持为数字形式可将噪声影响降到最小，因此广泛应用在测量、通信和功率控制与变换的许多领域中。
下图是一种PWM信号发生器的逻辑图，此信号发生器是由两个完全相同的可自加载加法计数器LCNT8组成的，它的输出信号的高、低电平脉宽可分别由两组8位预置数进行控制。
如果将初始值可预置的加法计数器的溢出信号作为本计数器的初始预置值加载信号LD，则可构成计数器初始值自加载方式的加法计数器，从而构成数控分频器。
图中D 触发器的一个重要功能就是均匀输出信号的占空比，提高驱动能力，这对驱动，诸如扬声器或电动机十分重要。
（2）VHDL源程序①8位可自加载加法计数器的源程序LCNT8.VHD--LCNT8.VHDLIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY LCNT8 ISPORT(CLK,LD:IN STD_LOGIC;D:IN INTEGER RANGE 0 TO 255;CAO:OUT STD_LOGIC);END ENTITY LCNT8;ARCHITECTURE ART OF LCNT8 ISSIGNAL COUNT:INTEGER RANGE 0 TO 255;BEGINPROCESS(CLK)ISBEGINIF CLK'EVENT AND CLK='1'THENIF LD='1'THEN COUNT<=D;ELSE COUNT<=COUNT+1;END IF;END IF;END PROCESS;PROCESS(COUNT)ISBEGINIF COUNT=255 THEN CAO<='1';ELSE CAO<='0';END IF;END PROCESS;END ARCHITECTURE ART;②PWM信号发生器的源程序PWM.VHD--PWM.VHDLIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY PWM ISPORT(CLK:IN STD_LOGIC;A,B:IN STD_LOGIC_VECTOR(7 DOWNTO 0);PWM:OUT STD_LOGIC);END ENTITY PWM;ARCHITECTURE ART OF PWM ISCOMPONENT LCNT8 ISPORT(CLK,LD:IN STD_LOGIC;D:IN STD_LOGIC_VECTOR(7 DOWNTO 0);CAO:OUT STD_LOGIC);END COMPONENT LCNT8;SIGNAL CAO1,CAO2:STD_LOGIC;SIGNAL LD1,LD2:STD_LOGIC;SIGNAL SPWM:STD_LOGIC;BEGINU1:LCNT8 PORT MAP(CLK=>CLK,LD=>LD1,D=>A,CAO=>CAO1);U2:LCNT8 PORT MAP(CLK=>CLK,LD=>LD2,D=>B,CAO=>CAO2);PROCESS(CAO1,CAO2)ISBEGINIF CAO1='1'THEN SPWM<='0';ELSIF CAO2'EVENT AND CAO2='1'THEN SPWM<='1';END IF;END PROCESS;LD1<=NOT SPWM;LD2<=SPWM;PWM<=SPWM;END ARCHITECTURE ART;（3）仿真结果验证PWM.VHD的时序仿真结果（4）逻辑综合结果6.实验总结经过本次实验，我学会了Quartus II 8.0 开发系统的基本操作，并对它有了一定的了解和认识。
PWM信号发生电路
1．PWM 信号概述脉冲宽度调制（PWM ）信号广泛使用在电力变流技术中，以其作为控制信号可完成DC-DC变换（开关电源）、DC-AC变换（逆变电源）、AC-AC变换（斩控调压）和AC-DC 变换（功率因数校正）。
产生PWM 信号的方法有多种，现分别论述如下：1）普通电子元件构成PWM 发生器电路基本原理是由三角波或锯齿波发生器产生高频调制波，经比较器产生PWM信号。
三角波或锯齿波与可调直流电压比较，产生可调占空比PWM 信号；与正弦基波比较，产生占空比按正弦规律变化的SPWM 信号。
此方法优点是成本低、各环节波形和电压值可观测、易于扩展应用电路等。
缺点是电路集成度低，不利于产品化。
2）单片机自动生成PWM 信号基本原理是由单片机内部集成PWM 发生器模块在程序控制下产生PWM 信号。
优点是电路简单、便于程序控制。
缺点是不利于学生观测PWM 产生过程，闭环控制复杂和使用时受单片机性能制约。
3）可编程逻辑器件编程产生PWM 信号基本原理是以复杂可编程逻辑器件（CPLD ）或现场可编程门阵列器件（FPGA）为硬件基础，设计专用程序产生PWM信号。
优点是电路简单、PWM 频率和占空比定量准确。
缺点是闭环控制复杂，产生SPWM 信号难度大。
4）专用芯片产生PWM 信号是生产厂家设计、生产的特定功能芯片。
优点是使用方便、安全，便于应用到产品设计中。
缺点是不利于学生观测PWM 产生过程和灵活调节各项参数。
2. 电子元件构成PWM发生器电路图1电子元件构成PWM 发生器电路3. 集成芯片SG3525构成PWI 发生器电路、PWM 信号发生电路说明实验电路中，驱动开关管的 PWM 信号由专用PWM 控制集成芯片SG3525 产生（美国Silicon General 公司生产），PWM 信号发生器电路如图图2 PWM 信号发生器电路图SG3525采用恒频脉宽调制控制方案，内部包含有精密基准源、锯齿波振荡 器、误差放大器、比较器、分频器和保护电路等。
pwm 三极管 交流方波 生成电路
pwm 三极管交流方波生成电路下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!使用PWM和三极管生成交流方波的电路1. 简介在电子领域中，PWM（脉冲宽度调制）技术是一种常见的控制电路技术，而三极管则是一种重要的电子器件。
pwm波形发生的基本原理
pwm波形发生的基本原理PWM（脉宽调制）是一种基于数字信号的调制技术，常用于数字电路中。
PWM波形发生的基本原理是根据输入信号的幅值和频率信息，通过调整信号脉冲的宽度来控制输出信号的幅度，从而实现数字信号的模拟控制。
PWM波形发生的基本原理可以分为以下几个方面：首先，PWM波形发生需要一个参考信号或者调整器来确定输出信号的频率。
参考信号可以是一个固定频率的时钟，也可以是外部提供的输入信号。
调整器则通过调整参考信号的频率来控制输出信号的频率。
当参考信号的频率增加时，输出信号的频率也会相应增加；当参考信号的频率减小时，输出信号的频率也会相应减小。
其次，PWM波形发生需要一个比较器来比较参考信号和输出信号的幅度。
比较器通常采用一个可调的阈值电压作为判断标准，当输出信号的幅值大于阈值电压时，输出信号为高电平；当输出信号的幅值小于阈值电压时，输出信号为低电平。
比较器可以根据输入信号的幅值波动来调整输出信号的幅度。
比如，当输入信号的幅值较大时，输出信号的脉冲宽度可以增加，从而使输出信号的平均幅度增大；当输入信号的幅值较小时，输出信号的脉冲宽度可以减小，从而使输出信号的平均幅度减小。
再次，PWM波形发生需要一个计数器来决定输出信号的脉冲宽度。
计数器通常用来记录参考信号脉冲的周期，每当计数器达到设定的值时，输出信号的脉冲宽度就会发生一次变化。
例如，当计数器的值小于50%时，输出信号的脉冲宽度为高电平；当计数器的值大于50%时，输出信号的脉冲宽度为低电平。
通过调整计数器的初始值和最大值，可以实现输出信号的脉冲宽度的变化。
最后，PWM波形发生还需要一个输出缓冲器来缓冲和放大输出信号。
输出缓冲器通常是一个运算放大器，能够将逻辑电平的信号转换为模拟电平的信号。
通过调整输出缓冲器的放大倍数，可以进一步控制输出信号的幅度。
输出缓冲器可以将PWM波形发生电路的输出信号连接到外部电路中，实现对外部设备的控制。
综上所述，PWM波形发生的基本原理是通过参考信号、比较器、计数器和输出缓冲器等组成的电路，根据输入信号的幅值和频率信息，通过调整信号脉冲的宽度来控制输出信号的幅度。
buck 电压模pwm产生电路
buck 电压模pwm产生电路摘要：1.Buck 电压模PWM 产生电路概述2.Buck 电压模PWM 产生电路的工作原理3.Buck 电压模PWM 产生电路的主要组成部分4.Buck 电压模PWM 产生电路的应用领域5.Buck 电压模PWM 产生电路的发展前景正文：一、Buck 电压模PWM 产生电路概述Buck 电压模PWM 产生电路，是一种基于电压模式的脉宽调制（PWM）技术，用于实现高效、高性能的电源管理。
其主要特点是结构简单、工作稳定、输出电压可调范围宽，因此在电子设备中得到了广泛应用。
二、Buck 电压模PWM 产生电路的工作原理Buck 电压模PWM 产生电路的工作原理可以概括为以下几个步骤：1.电流检测：通过电流检测电阻感知电流大小，并将其转换为电压信号。
2.误差放大：将电流检测得到的电压信号与参考电压进行比较，得到误差信号。
误差信号经过误差放大器放大后，作为PWM 信号的控制端输入。
3.PWM 信号产生：根据误差信号的大小，通过PWM 控制器产生相应的PWM 信号。
PWM 信号用于控制开关管的开关时间，从而实现输出电压的调节。
4.电感滤波：开关管的输出电压经过电感滤波后，得到平滑的直流电压。
三、Buck 电压模PWM 产生电路的主要组成部分Buck 电压模PWM 产生电路主要由以下几个部分组成：1.电流检测电阻：用于检测电流大小，并将其转换为电压信号。
2.误差放大器：将电流检测得到的电压信号与参考电压进行比较，得到误差信号，并将误差信号放大。
3.PWM 控制器：根据误差信号的大小，产生相应的PWM 信号。
4.开关管：根据PWM 信号控制开关管的开关时间，实现输出电压的调节。
5.电感滤波：对开关管输出的电压进行滤波处理，得到平滑的直流电压。
四、Buck 电压模PWM 产生电路的应用领域Buck 电压模PWM 产生电路广泛应用于各种电子设备中，如电源适配器、LED 驱动器、通信设备、工业控制等领域。
pwm发生芯片
pwm发生芯片PWM发生芯片是一种用于产生脉宽调制（PWM）信号的集成电路。
PWM信号是一种将模拟信号转换为数字信号的技术，常用于控制电机、LED调光和音频放大等应用中。
PWM发生芯片通常由以下几个部分组成：比较器、计数器、定时器和控制逻辑。
比较器是PWM发生芯片的核心部分之一，它用于比较输入信号与参考值的大小。
比较器的输出信号会根据比较结果来控制PWM信号的高电平和低电平状态。
计数器用于计算一个固定时间间隔的脉冲数量。
它可以根据输入信号的频率来选择不同的计数器分频系数，以调整PWM信号的频率。
通常，计数器会以晶振或外部时钟信号为参考来进行计数。
定时器则负责控制脉冲的高电平和低电平持续时间。
通过定时器可以设定PWM信号的占空比，即高电平持续时间与一个脉冲周期的比值。
这样就能通过调整定时器的参数来控制PWM 信号的亮度、速度和音量等。
控制逻辑用于将输入信号与输出信号进行逻辑运算，以实现特定的控制功能。
例如，可以通过控制逻辑实现PWM信号的上升沿和下降沿触发延迟、死区控制和同步功能等。
除了上述基本功能，一些高级PWM发生芯片还具备其他特殊功能，如电流限制、温度保护、过载保护和故障检测等。
这些功能可以增强PWM发生芯片的可靠性和安全性。
在实际应用中，PWM发生芯片通常会通过外部电路与其他器件进行连接，以实现不同的控制功能。
例如，可以将PWM发生芯片与电机驱动器相连，实现电机速度的精确控制。
而与LED灯或音频放大器相连，则可以实现亮度和音量的调节。
总之，PWM发生芯片是一种功能强大的集成电路，它能够产生高精度的PWM信号，用于控制各种电子器件。
随着科技的进步，PWM发生芯片在越来越多的领域得到广泛应用，为电子系统的设计和控制提供了便利和灵活性。
buck 电压模pwm产生电路
buck 电压模pwm产生电路Buck电压模pwm产生电路是一种用于产生固定输出电压的降压电路，通过调制宽度调制（PWM）信号来控制开关管的导通时间，从而稳定输出电压。
下面是一个常见的Buck电压模PWM产生电路的示意图：```+Vin +Vout| || || |--- + --- RL| | | | |_|_|___/ |_|___ Q1 |- | ---| | GND| | |--- | || | || | |--- ------|<|---------PWM信号输入```该电路主要由以下几个部分组成：1. Vin：输入电压，被降压为稳定的输出电压Vout。
2. Q1：开关管，通常是N型MOSFET或NPN晶体管。
通过PWM信号控制其导通时间，进而控制输出电压。
3. PWM信号输入：通过调制宽度调制（PWM）信号来控制开关管的导通时间。
PWM信号的高电平（通常是5V）表示导通，低电平表示关闭。
调节PWM信号的占空比可以控制输出电压的稳定性。
4. RL：负载电阻，连接到输出电压Vout。
负载电阻的变化将影响输出电压稳定性。
5. GND：接地。
工作原理：1. 当PWM信号高电平时，开关管导通，输入电流通过开关管流向负载。
此时，储存在电感L中的能量开始释放，电流开始增加。
2. 当PWM信号低电平时，开关管关闭，电流无法通过开关管流向负载。
此时，储存在电感L中的能量通过二极管流向负载，维持输出电压稳定。
3. 通过控制PWM信号的占空比，即高电平时间与一个周期时间的比例，可以调节开关管导通时间的长短，进而调节输出电压的稳定性。
通过这种方式，Buck电压模PWM产生电路可以实现对输出电压的稳定调节。
单片机PWM信号发生器的原理与设计
单片机PWM信号发生器的原理与设计引言在现代电子技术中，脉冲宽度调制(PWM)信号发生器被广泛应用于各种电路和系统中。
单片机作为常见的嵌入式系统解决方案，具备了成本低、功耗低、可编程性强等优势，因此被广泛用于PWM信号发生器设计中。
本文将介绍单片机PWM 信号发生器的原理与设计。
一、PWM信号发生器的原理1.1 脉冲宽度调制(PWM)概述脉冲宽度调制(PWM)是一种将模拟信号转换为数字信号的技术。
PWM信号由连续的短脉冲组成，其脉冲的宽度可以根据需要进行调整。
通过改变脉冲信号的宽度与周期之比，可以模拟出不同的模拟信号输出。
1.2 PWM信号发生器的基本原理PWM信号发生器的基本原理是通过控制脉冲的宽度和周期，实现对输出波形的精确控制。
单片机通常具有定时器模块，通过定时器模块的特定设置，可以生成精确的脉冲信号。
单片机还需要连接输出引脚，将生成的PWM信号输出给外部电路。
二、单片机PWM信号发生器的设计2.1 硬件设计单片机PWM信号发生器的硬件设计包括选择合适的单片机、外部电路连接和输出端口设计。
首先，选择适合的单片机。
考虑到PWM信号发生器需要高精度、可编程性强的特点，可以选择带有定时器模块的单片机。
常见的单片机型号有ATmega系列、PIC系列等。
根据实际需求选择合适的型号。
其次，进行外部电路连接。
通常需要连接电源、晶体振荡器以及输出端口。
电源提供电压稳定源，晶体振荡器提供时钟信号。
输出端口需要连接到PWM信号的目标设备上。
最后，进行输出端口设计。
根据实际需求确定输出端口的数量和类型。
常用的输出接口有GPIO、PWM输出等。
根据单片机型号和外部电路要求进行设计。
2.2 软件设计单片机PWM信号发生器的软件设计包括定时器设置和PWM生成代码编写。
首先，进行定时器设置。
根据单片机型号和需求，设置定时器的时钟源、分频系数、计数模式等参数。
通过合理的定时器设置，可以实现精确的脉冲宽度和周期控制。
其次，编写PWM生成代码。
数控脉冲宽度调制信号发生器
数控脉冲宽度调制信号发生器摘要：脉冲宽度调制(PWM),简称脉宽调制，是利用微处理器等的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制于变换的许多领域中。
在本设计中设计了一种输出频率高、结构简单、控制方便的数控脉冲宽度调制信号发生器，脉冲的占空比及周期由两个8位的预置输入A、B确定。
核心器件采用Altera公司的CPLD芯片，大大缩减了电路的体积，提高了电路的稳定性，产生的PWM能达到较高的频率。
信号发生器输出脉冲的占空比及周期可通过拔码开关方便地改变。
关键词：脉冲宽度调制，信号发生器，CPLDAbstract: the pulse width modulation (PWM), hereinafter referred to as the pulse width modulation is the use of microprocessors etc to the digital output to the analog circuit to control a very effective technology, widely used in measuring, from communication to power control to transform in many areas. In this design design A kind of high frequency output, simple structure, convenient control numerical control pulse width modulation signal generator, the pulse of empty ratio and cycle by two of the eight preset input of A and B sure. The core device using Altera company CPLD chip, greatly curtailed the volume of the circuit, improve the stability of the circuit, and the resulting PWM can achieve higher frequency. The output pulse signal generator of empty ratio and cycle can be pulled through code switch convenient to change.Keywords: pulse width modulation, signal generator, CPLD目录1、简介 (2)1.1 EDA简介 (2)1.2 Verilog HDL简介 (2)1.3 QuartusII简介 (2)2、总体方案设计 (5)2.1设计内容 (5)2.2设计方案比较 (5)2.3方案论证 (6)2.4方案选择 (7)3、单元模块设计 (8)3.1有源晶振电路 (8)3.2 供电电路 (9)3.3 PS配置电路 (10)3.4 八位计数器输入电路 (11)3.5 D触发器电路 (11)4、特殊器件的介绍 (12)4.1 CPLD器件介绍 (12)4.2 FPGA器件介绍 (12)4.3 EP1K30TC144器件介绍 (13)5、最小系统原理图 (14)6、软件实现 (15)6.1软件设计 (15)6.2思考题扩展 (17)7、系统仿真及调试 (19)7.1仿真 (19)7.2 调试 (20)8、总结 (22)8.1设计小结 (22)8.2设计收获 (22)8.3设计改进 (22)8.4 致谢 (22)9 、参考文献 (23)1.1 EDA简介EDA是电子设计自动化（Electronic Design Automation）的缩写，在20世纪90年代初从计算机辅助设计（CAD）、计算机辅助制造（CAM）、计算机辅助测试（CAT）和计算机辅助工程（CAE）的概念发展而来的。
PWM信号发生器（verilog）
PWM信号发⽣器（verilog）module pwmgen(clk,rst,ce,addr,write,wrdata,read,bytesel,rddata,pwm); input clk,rst,ce;input [1:0]addr;input write,read;input[31:0]wrdata;output[31:0]rddata;input[31:0]bytesel;output pwm;reg[31:0]clk_div_reg,duty_cycle_reg;reg control_reg;reg clk_div_reg_sel,duty_cycle_reg_sel,control_reg_sel;reg[31:0]pwm_cnt,rddata;reg pwm;wire pwm_ena;//地址译码always@(addr)beginclk_div_reg_sel<=0;duty_cycle_reg_sel<=0;control_reg_sel<=0; case(addr)2'b00:clk_div_reg_sel<=1;2'b01:duty_cycle_reg_sel<=1;2'b10:control_reg_sel<=1;default:beginclk_div_reg_sel<=0;duty_cycle_reg_sel<=0;control_reg_sel<=0;endendcaseend//时钟寄存器always@(posedge clk or negedge rst)beginif(rst==1'b0)clk_div_reg=0;elsebeginif(write & ce & clk_div_reg_sel)beginif(bytesel[0])clk_div_reg[7:0]=wrdata[7:0];if(bytesel[1])clk_div_reg[15:8]=wrdata[15:8];if(bytesel[2])clk_div_reg[23:16]=wrdata[23:16];if(bytesel[3])clk_div_reg[31:24]=wrdata[31:24];endendend//周期占空⽐寄存器always@(posedge clk or negedge rst)beginif(rst==1'b0)duty_cycle_reg=0;elsebeginif(write&ce&duty_cycle_reg_sel)if(bytesel[0])duty_cycle_reg[7:0]=wrdata[7:0];if(bytesel[1])duty_cycle_reg[15:8]=wrdata[15:8];if(bytesel[2])duty_cycle_reg[23:16]=wrdata[23:16];if(bytesel[3])duty_cycle_reg[31:24]=wrdata[31:24];endendend//控制寄存器always@(posedge clk or negedge rst)beginif(rst==1'b0)control_reg=0;elsebeginif(write & ce & control_reg_sel)beginif(bytesel[0])control_reg=wrdata[0];endendend//读寄存器always@(addr or read or clk_div_reg or duty_cycle_reg or control_reg or ce) beginif(read & ce)case(addr)2'b00:rddata<=clk_div_reg;2'b01:rddata<=duty_cycle_reg;2'b10:rddata<=control_reg;default:rddata=32'h8888;endcaseendassign pwm_en=control_reg;//计数控制电路always@(posedge clk or negedge rst)beginif(rst==1'b0)pwm_cnt=0;elsebeginif(pwm_en)beginif(pwm_cnt>=clk_div_reg)pwm_cnt<=0;elsepwm_cnt<=pwm_cnt+1;endelsepwm_cnt<=0;endend//输出控制寄存器always@(posedge clk or negedge rst)beginif(rst==1'b0);elsebeginif(pwm_en)if(pwm_cnt<=duty_cycle_reg) pwm<=1'b1;elsepwm<=1'b0;endelsepwm<=1'b0;endendendmodule。
pwm电路原理
pwm电路原理PWM电路原理。
PWM（Pulse Width Modulation）是一种常见的调制技术，它通过改变信号的脉冲宽度来实现对电路的控制。
在各种电子设备中，PWM技术被广泛应用，例如电源管理、电机驱动、LED调光等领域。
本文将介绍PWM电路的原理及其在实际应用中的重要性。
1. PWM电路原理。
PWM电路的基本原理是通过控制信号的占空比来实现对电路的控制。
在PWM信号中，周期固定不变，通过改变高电平的持续时间来控制输出信号的强弱。
通常情况下，PWM信号的周期越短，高电平的持续时间越长，输出信号的平均功率就越大。
PWM信号的频率和占空比是两个重要的参数。
频率决定了信号的周期，而占空比则决定了信号的强弱。
通过调节这两个参数，可以实现对电路输出的精确控制。
2. PWM电路的应用。
PWM电路在电子设备中有着广泛的应用。
其中，最常见的应用之一是电机驱动。
通过改变PWM信号的占空比，可以控制电机的转速和转向，实现精确的电机控制。
此外，PWM技术还可以用于LED调光，通过改变PWM信号的占空比，可以实现对LED亮度的精确调节。
另外，PWM技术还被广泛应用于电源管理领域。
通过PWM控制电路的开关，可以实现高效的能量转换和稳定的电压输出。
这在各种电子设备中都有着重要的应用，特别是在便携式设备和电源适配器中。
3. PWM电路的优势。
与传统的调制技术相比，PWM技术具有许多优势。
首先，PWM信号的频率和占空比可以精确控制，可以实现对电路输出的精确调节。
其次，PWM电路结构简单，成本低廉，易于实现。
此外，PWM技术还可以实现高效能量转换，提高电路的能效。
4. 结语。
总的来说，PWM电路是一种重要的调制技。
三极管高频pwm工作电路
三极管高频pwm工作电路三极管高频PWM（脉宽调制）工作电路是一种常见的电路设计，用于产生高频率的PWM信号。
本文将介绍三极管高频PWM工作电路的原理、应用和设计要点。
一、原理三极管高频PWM工作电路的基本原理是通过调节输入信号的脉宽来控制输出信号的占空比。
该电路通常由三个主要部分组成：信号发生器、三极管驱动电路和输出负载。
信号发生器产生一个高频的方波信号作为输入信号，这个方波信号的频率决定了PWM信号的频率，而方波的占空比则由信号发生器的脉宽控制。
三极管驱动电路负责将输入信号放大，并将其传递给输出负载。
输出负载可以是电机、灯光等需要PWM信号的设备。
二、应用三极管高频PWM工作电路在实际应用中有着广泛的应用。
其中最常见的应用是在电机控制中，通过调节PWM信号的占空比来控制电机的转速。
此外，该电路还常用于电源管理、照明控制、无线通信等领域。
三、设计要点设计三极管高频PWM工作电路时，需要考虑以下几个要点：1.选择适当的三极管：根据输出功率的要求选择合适的三极管型号，确保其能够承受所需的电流和功率。
2.选取合适的频率：根据具体应用情况选择合适的PWM信号频率，通常在几百千赫茨至几兆赫茨之间。
3.确定合适的脉宽范围：根据输出负载的特性确定脉宽范围，确保输出负载能够正常工作。
4.设计适当的保护电路：考虑到电路的稳定性和可靠性，可以添加过流保护、过热保护等保护电路，以防止电路损坏。
5.优化输出滤波：为了减小输出波形的谐波含量，可以添加合适的滤波电路，提高输出信号的质量。
四、总结三极管高频PWM工作电路是一种常见的电路设计，用于产生高频率的PWM信号。
通过调节输入信号的脉宽，可以控制输出信号的占空比，实现对输出负载的精确控制。
该电路在电机控制、电源管理、照明控制等领域有着广泛的应用。
在设计过程中，需要考虑选取适当的三极管、频率和脉宽范围，同时优化输出滤波和添加保护电路，以确保电路的稳定性和可靠性。
通过合理的设计和优化，三极管高频PWM工作电路可以在各种应用中发挥出良好的效果。
