JSH避雷器在线监测器使用说明书JCQ
避雷器监测器使用使用说明书
JCQ系列避雷器监测器使用说明书1、特征JCQ系列避雷器监测器，是串联在避雷器下面用来监测泄漏电流和记录避雷器路动作次数的一种装置，2/800避雷器漏电流指示型计数器有220KV及以下电力系统各避雷器；5/1800型避雷器漏电流指示型计数器用于500KV及以下电力系统各种避雷器使用的环境条件与相连接避雷相同。
3型为定制型。
避雷器监测器的特点的数字显示计数，电流指针指示，耐震动。
2、结构和性能监测器主要由信号输入电路、电流测量电路，放电计数电路和保护电路组成。
正常情况下，避雷器泄漏电流直接由电流表指示出来，测量范围为0-2mA或0-5mA，电流表用彩色刻度分别标度出避雷器泄漏电流运行区域。
大大方便用户判断避雷器的运行状况，其中：绿色：表示所测泄漏电流在避雷器正常工作电流范围内，避雷器工作正常。
黄色：表示所测量泄漏电流不在避雷器正常工作电流范围内，线路及避雷器需进行检查或更换。
注意：量程超出绿色范围，计数器接地保护装置将开始工作，对应的读数将小于实际值。
当泄漏电流超出测量范围时，超量程指示灯亮。
避雷器动作时由计数器累加记录放电次数，计数器采用三位电磁式计数器，满度后自动回零，循环计数工作，不清零。
计数单位性能符合JB2440-91《避雷器用放电计数器》中华人民共和国机械行业标准，电流显示单元性能符合国家GB7676-94《指针式电工仪表》标准。
3、安装1、安装示意图图一 JCQ系列避雷器监测器安装示意图JCQ-避雷器监测器 MOA-氧化锌避雷器 D-避雷器底座 L-导线2、安装方法首先用直径大于2.5mm的导线L，将避雷器底座D的两端（上法兰与下法兰）牢固地短接，先接底座下法兰，后接底座上法兰，使避雷器MOA的下端可靠接地，如图一所示。
将监测器JCQ-2/800牢固地安装在避雷器底座上法兰与下法兰之间，如图所示。
首先将监测器JCQ-2/800的外壳做为接地端接在底座下端，然后将监测器JCQ-2/800的高压出线端在避雷器MOA的下端。
人民电器 放电计数器在线检监测仪 产品说明书
1、JS -8避雷器放电计数器(图1)
2、JCQ 避雷器检测器(图2)其它相关产品JS-8放电计数器JCQ放电计数监测器放电计数器
在线检监测仪
JS -8计数器
JCQ 在线监测仪JS -8、JS -8A 型放电计数器(以下简称放电记数器)是串联在避雷器下面。
用来记录避雷器动作次数的一种装置，JS-8型用于6kV-220kV 电压等级；JS -8A 型用于330kv 及以上电压等级的阀式避雷器。
使用地点的环境条件与相连的避雷器相同，海拔高度不超过4000米，环境温度为-40℃-+40℃。
JCQ 系列避雷器监测器，是串联在避雷器下面用来监测漏电流和记录避雷器动作次数的一种装置，用于500kV 及以下电压等级的金属氧化物避雷器，使用的环境条件与相连接避雷器相同。
避雷器监测器的特点是电磁计数器计数，电流指针批示，耐震动。
图1图2
高压电器
169。
避雷器阻性泄漏电流检测仪说明书
避雷器阻性泄漏电流检测仪说明书由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、仪器面板结构图 (5)三、主要技术指标 (5)四、接线图 (6)五、仪器的操作 (7)六、测量原理和数据分析 (9)七、注意事项 (11)一、概述：氧化锌避雷器测试仪用于氧化锌[MOA] 泄漏电流的测量分析。
主要是用于测量阻性电流，从而分析氧化锌老化和受潮的程度。
现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。
也可用于实验室做出厂和验收试验。
二、仪器面板结构图： 返回复位确认开关液晶显示器打印机测量接地IX全电流输入UREF参考电压输入AC220V对比度三、主要技术指标：参考电压输入范围（峰值）： 10-400V全泄漏电流测量范围(峰值)： 0-10mA阻性电流测量范围(峰值)： 0-10mA容性电流测量范围(峰值)： 0-10mA角度测量范围： 0°-360°功耗： 4W系统测量准确度： ±(读数⨯5% + 5个字)交流电源： AC 220V ±10%，50Hz ±1% 内附直流电池： DC 12V 2A四、接线图:1. 实验室接线图~220V 测量绕组避雷器电流输入电压输入电流输入避雷器测试仪保护器图2本方法需配可调交流高压电源，电压信号输入接到试验变压器的测量仪表端，氧化锌避雷器一端接高压，另一端经一保护器接地，与仪器的地在联接在一起。

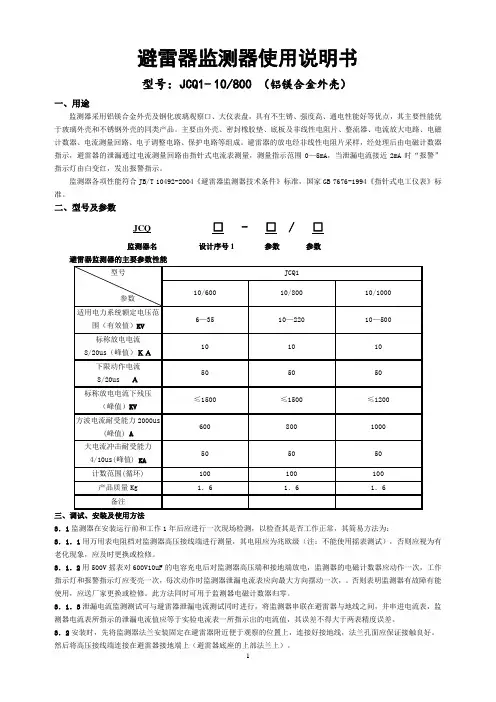

JCQ1-10-800铝镁合金圆形外壳避雷器监测器使用说明书(圆型外壳)
避雷器监测器使用说明书型号：JCQ1-10/800 （铝镁合金外壳）一、用途监测器采用铝镁合金外壳及钢化玻璃观察口、大仪表盘，具有不生锈、强度高、通电性能好等优点，其主要性能优于玻璃外壳和不锈钢外壳的同类产品。
主要由外壳、密封橡胶垫、底板及非线性电阻片、整流器、电流放大电路、电磁计数器、电流测量回路、电子调整电路、保护电路等组成。
避雷器的放电经非线性电阻片采样，经处理后由电磁计数器指示，避雷器的泄漏通过电流测量回路由指针式电流表测量，测量指示范围0—5mA，当泄漏电流接近2mA时“报警”指示灯由白变红，发出报警指示。
监测器各项性能符合JB/T 10492-2004《避雷器监测器技术条件》标准，国家GB 7676-1994《指针式电工仪表》标准。
二、型号及参数JCQ □- □ / □监测器名设计序号1 参数参数避雷器监测器的主要参数性能三、调试、安装及使用方法3．1监测器在安装运行前和工作1年后应进行一次现场检测，以检查其是否工作正常，其简易方法为：3．1．1用万用表电阻档对监测器高压接线端进行测量，其电阻应为兆欧级（注：不能使用摇表测试），否则应视为有老化现象，应及时更换或检修。
3．1．2用500V摇表对600V10uF的电容充电后对监测器高压端和接地端放电，监测器的电磁计数器应动作一次，工作指示灯和报警指示灯应变亮一次，每次动作时监测器泄漏电流表应向最大方向摆动一次，。
否则表明监测器有故障有能使用，应送厂家更换或检修。
此方法同时可用于监测器电磁计数器归零。
3．1．3泄漏电流监测测试可与避雷器泄漏电流测试同时进行，将监测器串联在避雷器与地线之间，并串进电流表，监测器电流表所指示的泄漏电流值应等于实验电流表一所指示出的电流值，其误差不得大于两表精度误差。
3．2安装时，先将监测器法兰安装固定在避雷器附近便于观察的位置上，连接好接地线，法兰孔面应保证接触良好。
然后将高压接线端连接在避雷器接地端上（避雷器底座的上部法兰上）。

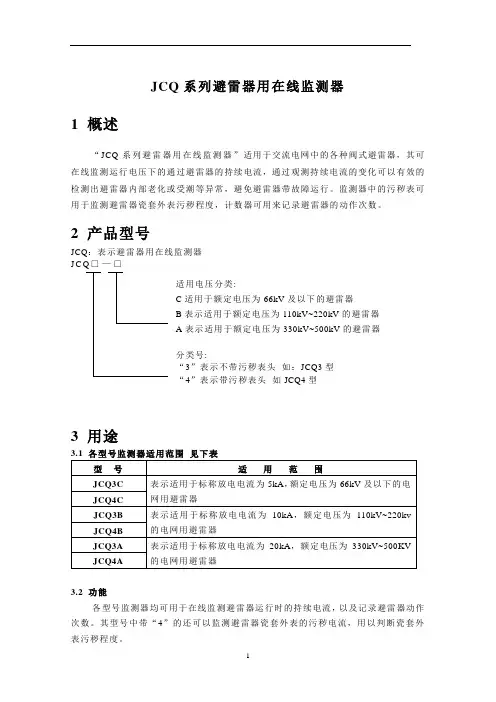

JCQ系列避雷器用在线监测器最新
JCQ系列避雷器用在线监测器1 概述“JCQ系列避雷器用在线监测器”适用于交流电网中的各种阀式避雷器，其可在线监测运行电压下的通过避雷器的持续电流，通过观测持续电流的变化可以有效的检测出避雷器内部老化或受潮等异常，避免避雷器带故障运行。
监测器中的污秽表可用于监测避雷器瓷套外表污秽程度，计数器可用来记录避雷器的动作次数。
2 产品型号JCQ：表示避雷器用在线监测器J C Q□—□适用电压分类:C适用于额定电压为66kV及以下的避雷器B表示适用于额定电压为110kV~220kV的避雷器A表示适用于额定电压为330kV~500kV的避雷器分类号:“3”表示不带污秽表头如：JCQ3型“4”表示带污秽表头如JCQ4型3 用途3.2 功能各型号监测器均可用于在线监测避雷器运行时的持续电流，以及记录避雷器动作次数。
其型号中带“4”的还可以监测避雷器瓷套外表的污秽电流，用以判断瓷套外表污秽程度。
3.3外接插座各型号监测器均可根据需要配置外接插座，用于配合远程监测系统。
其可输出持续电流在1KΩ电阻上的电压模拟量，污秽电流在1KΩ电阻上的电压模拟量。
引脚功能：4 技术参数4．1 电流测量特性见表4.1表4.14.2 主要技术参数见表4.2表4.2表4.34.4 户外使用条件：周围空气温度：—3５℃～+40℃最高海拔: 4500m太阳辐射强度：0.1W/cm2(风速0.5m/s)外绝缘爬电比距：25mm/kv覆冰厚度：10mm风速：34m/s(离地面10m高10min平均最大风速) 日相对湿度平均值：≤95%月相对湿度平均值：≤90%耐受地震能力（水平加速度）：0.25g5 电路原理图JCQ3型JCQ4型6 典型安装图J C Q3型J C Q4型7外形尺寸J C Q3系列的监测器均可选择图7－1和图7－2所标的尺寸（如没明确说明则默认为图7－1的尺寸）。
J C Q4系列的监测器的外形尺寸见图7－3。
图7－1 JCQ3系列外形尺寸图（mA表表面尺寸75X40）图7－2 JCQ3系列外形尺寸图（mA表表面尺寸115X60）图7－3J C Q4系列外形尺寸图（表面尺寸75X40）8 检测方法8.1对监测器内m A的检测监测器m A检测接线原理图见图8－1图8－1按图8－1接好线后，接通电源并调节调压器此时将有电流流过标准交流电流表及监测器，当读的监测器m A表的指示值后与标准交流电流表进行比较其误差应符合国家计量检定规程J J G124－93规定的等级指数为5.0的基本误差。
JCQ3A型监测器中文说明书B5(XAf)
JCQ3A型避雷器监测器（原JCQ-C2型）使用说明书2008.3JCQ3A型（原JCQ-C2型）避雷器监测器使用说明书1 概述JCQ3A型避雷器监测器是串联在避雷器接地回路，集监测避雷器泄漏电流和记录避雷器动作次数于一体的在线监测仪器。
适用于500kV及以下电压等级的无间隙氧化锌避雷器，使用环境条件与配套避雷器相同。
监测器主要由信号输入电路、保护电路、电流测量电路和放电记数电路等组成。
2 产品性能和特点2.1 采用铸铝外壳，美观大方。
2.2 两位电磁式计数器记录避雷器放电次数。
循环累加数字计数，清晰明显、自动归零。
2.3 模拟指示电流表监测避雷器的泄漏电流。
电流表在泄漏电流测量量程内采用彩色刻度分别标度出避雷器泄漏电流的运行区域，大大方便用户判断避雷器的运行状况。
绿色：表示所测泄漏电流在避雷器正常工作电流范围内，避雷器工作正常。
黄色：表示所测泄漏电流不在避雷器正常工作电流范围内，线路及避雷器需进行检查及监控。
红色：表示所测泄漏电流已超出避雷器正常工作电流范围，避雷器需检修或更换。
2.4 超量程显示。
当避雷器泄漏电流超过电流表基本量程时超量程指示灯亮。
2.5 监测器电流表采用不同的量程，以适用于500kV及以下电压等级的各型避雷器。
2.6 监测器符合机械行业标准JB/T 10492-2004《交流无间隙金属氧化物避雷器用监测器》。
2.7 JCQ3A型避雷器监测器的主要性能参数详见表1。
3 安装方法3.1 首先检查监测器的外观有无破损、电流表指针是否在零位。
3.2 监测器的电流表校准及记数动作试验（详见4检验方法）。
3.3 安装3.3.1 安装时先将监测器的接地安装端面进行处理，以保证可靠接触。
3.3.2 安装方法监测器应串接于避雷器与地之间。
首先参照监测器的外型安装尺寸图，在避雷器底部法兰与地之间利于观测的合适位置，用φ10×35的螺栓（自带）通过监测器的接地安装端将其固定，接地安装端可靠接地；其次将避雷器的底部法兰与监测器的输入端通过排线牢固连接。
避雷器在线监测仪JCQ-3
放电计数器避雷器用放电计数器是用来监测避雷器放电动作的一种高压电器，其构造由非线性电阻、电磁计数器和一些电子元件组成。
在正常运行电压下，流过计数器的漏电流非常小，计数器不动作。
当避雷器通过雷电波、操作波和工频过电压时，强大的工作电流从计数器的非线性电阻通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。
在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。
JS-8型放电计数器采用SiC电阻片，适用于5kV系统35kV及以下电压等级的避雷器。
JSY-10/600型氧化锌避雷器专用放电计数器采用ZnO电阻片，适用于5~10KV系统220kV及以下等级的氧化锌避雷器，并可适于避雷器的在线检测避雷器监测器通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。
在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。
JS-8型放电计数器采用SiC电阻片，适用于5kV系统35kV及以下电压等级的避雷器。
JSY-10/600型氧化0/600型氧化锌避雷器专用放电计数器采用ZnO电阻片，适用于5~10KV 系统220kV及以下等级的氧化锌避雷器，并可适于避雷器的在线检测避雷器监测器通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。
在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。
JS-8型放电计避雷器监测器除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据，防止事故的发生，提高电力系统运行的可靠性。
JCQ-C系列监测器采用ZnO电阻片，适用于5~10kA系统330kV及以下等级氧化锌避雷器。
jcq-3说明书485带技术
JCQ系列避雷器监测器使用说明书南阳金冠科技有限公司-0377-********JCQ-3型避雷器在线监测器（485接口型）使用说明书产品介绍：该产品是我公司在原JCQ-3型避雷器在线监测器的基础上独立开发的新型产品，具有传统监测器的计数和漏电流指示功能，增加了使用RS485通讯协议的信号远传功能，包含“电流采样”和“信号转换”两个模块单元，使用铝铸外壳密封于一体，满足户外运行要求。
产品利用避雷器运行时的泄露电流作为采样装置的电源，使用数字集成电路将泄漏电流的变化转换成光脉冲频率的变化，实现信号的模数转换。
转换后的信号经光隔离传输、微机处理等一系列高科技技术转换处理，可使用我公司开发的显示终端远距离监测避雷器运行参数，实现变电所监测系统的数字化。
完成无人值班变电所对避雷器运行状况在线监测的智能化设计。
本产品与显示终端之间采用RS485通讯协议，使用室外专用网线，最大传输距离可达1000米。
经实际挂网运行考核，其方便性、可靠性均优于当前指针式泄漏电表监测装置，满足实际监测需要。
应用后将结束人工巡视记录的历史，实现控制室远距离对避雷器泄露电流在线实时监测。
技术指标：产品执行标准：JB/T10492-2004《避雷器监测器》。
其主要技术性能如下表：监测、显示电流范围：户外部分：模拟显示0～3.00mA（有效值）室内部分（显示终端）：数字显示0.27～3.00mA（有效值）监测电流精度：户外部分： 0～3.00mA（有效值）范围内误差不大于5%。
室内部分（显示终端）：0.27～3.00mA（有效值）范围内误差不大于0.05毫安。
适用工作环境：户外部分：-30℃～+70℃，密封性能承受户外自然环境。
室内部分：-10℃～+50℃，湿度≤95%RH，电源AC 220V。
数据传输距离：0～1000m报警值整定范围：户外部分：1.00mA（有效值）室内部分（显示终端）0～3.00mA（有效值），订货时预设。
每个显示终端最多可同时显示12路避雷器泄漏电流安装方法及尺寸该产品是我公司开发设计的一种新型监测器，在传统电流监测电路上增加了电光变换、光电隔离，光电转换，增加了485通讯接口实现远距离隔离传输。
氧化锌避雷器在线监测系列说明书
1、准确测量避雷器持续电流（泄漏电流）及避雷器动作次数。 2、不锈钢外壳，美观大方。圆形结构，密封性好。 3、泄漏电流表为彩色刻度并有带电警示指示灯，方便观察。
三、 适用环境的要求：
1、适用于户内或户外 2、环境温度为-30℃~+40℃ 3、电网额定频率 50HZ-60HZ 4、安装处没有强烈振动
JSH/JCQ 带污秽避雷器在线监测器 一、 概述
JSH 型避雷器在线监测器 (又称避雷器漏电流及动 作记录器)，是高压交流电力系统中与氧化锌避雷器配套 使用的仪器，该仪器串接在避雷器接地回路中。监测器 中的毫安表用于监测运行电压下通过避雷器的漏电流 （峰值），可以判断避雷器内部是否受潮，元件是否异 常等情况；污秽表用于监测避雷器瓷套外部的污秽电流 的大小（也就是污秽的大小）；动作计数器则记录避雷 器的过电压动作次数。雨天或潮湿天气，瓷套外表的漏 电流会同时进入监测仪毫安表内，使毫安表在瓷套漏电流大的时候，无法正确反映避雷器的内外 部问题。因此我们在监测仪中增加了一块污秽表，在瓷套底部套上屏蔽环，把外部漏电流与避雷 器漏电流同时分开，并将外绝缘污秽程度在污秽表上反映出来，使我们的 JSH 型监测器更完美。
xx= 0x13，为清零，如 22 13 00 13 0A 则对计数器值清零； xx=0x14，为修改地址的指令，如 22 14 2A 3E 0A 则将监视仪编号为 0x2A。对于一个新的芯 片，初始地址为 0x30，必须进行一次修改地址，新的地址就可以永久保存。 监视仪回传数据：9 个 16 进制数： 11 bb xx xx xx xx xx xx LF 第一位：11，引导字； 第二位：bb，编号（地址或指令）； 第三、四位：xx xx；前面是高八位，后面是低八位，MCU 内部温度值； 第五、六位：xx xx；前面是高八位，后面是低八位，泄漏电流值； 第七位：xx；动作计数；0~99，整数； 第八位：xx，校验位；xx=第三位+第五位+第七位。 第九位：换行符。 温度值最后一位十进制数等于 0.1 摄氏度；温度值仅供参考。 电流值最后一位十进制数等于 10-6 安培；
4-1 JSH-7型避雷器阻性电流在线监测仪
JSH-7型避雷器阻性电流在线监测仪
一、简介
JSH-7型避雷器阻性电流在线监测仪以下简称(监测仪)，是高压交流电力系统中与避雷器配套使用的仪器。
该仪器串接在避雷器接地回路中。
近年来变电站运行中的交流氧化物避雷器（MOA）由于内部阀片(ZnO)老化、受潮使电器性能变坏而引起的爆炸事故时有发生，给电网安全带来严重的威胁。
传统的方法是监测避雷器的全电流，以判断避雷器的工作状态。
或是在PT上取电压信号运用数学方法计算得出阻性分量，通过阻性电流的变化来判断MOA的工作状态。
我公司专家经过大量的研究和多年的经验积累，在原有的JSH-3型，JSH-5型和JSH-6型的基础上又推出了JSH-7型在线监测器，该监测器无需引入PT信号，直接串入避雷器地线之上，在线监测避雷器阻性电流。
为了方便电力部门对实时监控的要求，我们可同时将阻性电流、全电流及动作次数实行远程传输，通过有线或无线数字技术，将采集到的数据传输至电力系统的局域网内。
二、基本功能
1、测量避雷器的全电流(峰值)
2、测量避雷器的阻性电流(峰值)
3、记录避雷器的放电次数
三、环境要求
1、适用于户内或户外
2、环境温度为-40℃～+60℃
3、电网额定频率50HZ～60HZ
4、安装处没有强烈振动。
避雷器监测器使用说明书
JCQ系列避雷器监测器使用说明书1、特征JCQ系列避雷器监测器，是串联在避雷器下面用来监测泄漏电流和记录避雷器路动作次数的一种装置，2/800避雷器漏电流指示型计数器有220KV及以下电力系统各避雷器；5/1800型避雷器漏电流指示型计数器用于500KV及以下电力系统各种避雷器使用的环境条件与相连接避雷相同。
3型为定制型。
避雷器监测器的特点的数字显示计数，电流指针指示，耐震动。
2、结构和性能监测器主要由信号输入电路、电流测量电路，放电计数电路和保护电路组成。
正常情况下，避雷器泄漏电流直接由电流表指示出来，测量范围为0-2mA或0-5mA，电流表用彩色刻度分别标度出避雷器泄漏电流运行区域。
大大方便用户判断避雷器的运行状况，其中：绿色：表示所测泄漏电流在避雷器正常工作电流范围内，避雷器工作正常。
黄色：表示所测量泄漏电流不在避雷器正常工作电流范围内，线路及避雷器需进行检查或更换。
注意：量程超出绿色范围，计数器接地保护装置将开始工作，对应的读数将小于实际值。
当泄漏电流超出测量范围时，超量程指示灯亮。
避雷器动作时由计数器累加记录放电次数，计数器采用三位电磁式计数器，满度后自动回零，循环计数工作，不清零。
计数单位性能符合JB2440-91《避雷器用放电计数器》中华人民共和国机械行业标准，电流显示单元性能符合国家GB7676-94《指针式电工仪表》标准。
3、安装1、安装示意图图一 JCQ系列避雷器监测器安装示意图JCQ-避雷器监测器 MOA-氧化锌避雷器 D-避雷器底座 L-导线2、安装方法首先用直径大于2.5mm的导线L，将避雷器底座D的两端（上法兰与下法兰）牢固地短接，先接底座下法兰，后接底座上法兰，使避雷器MOA的下端可靠接地，如图一所示。
将监测器JCQ-2/800牢固地安装在避雷器底座上法兰与下法兰之间，如图所示。
首先将监测器JCQ-2/800的外壳做为接地端接在底座下端，然后将监测器JCQ-2/800的高压出线端在避雷器MOA的下端。
西安西电避雷器有限责任公司-JCQ3A型避雷器监测器(原JCQ-C2型)使用说明书(DOC 6页)
JCQ3A型避雷器监测器（原JCQ-C2型）使用说明书来自资料搜索网(), 海量资料下载2008.3JCQ3A型（原JCQ-C2型）避雷器监测器使用说明书1 概述JCQ3A型避雷器监测器是串联在避雷器接地回路，集监测避雷器泄漏电流和记录避雷器动作次数于一体的在线监测仪器。
适用于500kV及以下电压等级的无间隙氧化锌避雷器，使用环境条件与配套避雷器相同。
监测器主要由信号输入电路、保护电路、电流测量电路和放电记数电路等组成。
2 产品性能和特点2.1 采用铸铝外壳，美观大方。
2.2 两位电磁式计数器记录避雷器放电次数。
循环累加数字计数，清晰明显、自动归零。
2.3 模拟指示电流表监测避雷器的泄漏电流。
电流表在泄漏电流测量量程内采用彩色刻度分别标度出避雷器泄漏电流的运行区域，大大方便用户判断避雷器的运行状况。
绿色：表示所测泄漏电流在避雷器正常工作电流范围内，避雷器工作正常。
黄色：表示所测泄漏电流不在避雷器正常工作电流范围内，线路及避雷器需进行检查及监控。
红色：表示所测泄漏电流已超出避雷器正常工作电流范围，避雷器需检修或更换。
2.4 超量程显示。
当避雷器泄漏电流超过电流表基本量程时超量程指示灯亮。
2.5 监测器电流表采用不同的量程，以适用于500kV及以下电压等级的各型避雷器。
2.6 监测器符合机械行业标准JB/T 10492-2004《交流无间隙金属氧化物避雷器用监测器》。
2.7 JCQ3A型避雷器监测器的主要性能参数详见表1。
3 安装方法3.1 首先检查监测器的外观有无破损、电流表指针是否在零位。
3.2 监测器的电流表校准及记数动作试验（详见4检验方法）。
3.3 安装3.3.1 安装时先将监测器的接地安装端面进行处理，以保证可靠接触。
3.3.2 安装方法监测器应串接于避雷器与地之间。
首先参照监测器的外型安装尺寸图，在避雷器底部法兰与地之间利于观测的合适位置，用φ10×35的螺栓（自带）通过监测器的接地安装端将其固定，接地安装端可靠接地；其次将避雷器的底部法兰与监测器的输入端通过排线牢固连接。
避雷器在线监测系统说明书
五、现场安装将电流传感器套装于变压器铁芯接地线上并固定，将装置安装固定在变压器旁边的线杆上，固定方式选用钢带固定(装置后板图如图七)，然后将电流传感器二次引线接入装置，最后将装置可靠接地。
六、售后服务(1)本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。
(2)自购机之日起，凭保修单保修一年，终身维护。
在保修期内，维修不收维修费；保修期外，维修调试收取适当费用。
(3)属下列情况之一者不予保修：1、用户对产品有自行拆卸或对产品工艺结构有人为改变。
2、因用户保管或使用不当造成产品的严重损坏。
3、属于用户其它原因造成的损坏。
服务电话：1ES-2010线路避雷器监测单元使用说明书福州亿森电力设备有限公司TEL：5（Ver2.0）目录一、概述 (2)二、安装尺寸 (3)三、安全措施 (4)四、现场安装 (5)五、售后服务 (5)一概述:ES-2010系列带485通讯线路避雷器监测单元ES-2010系列带485通讯线路避雷器监测单元，是福州亿森电力设备有限公司最新设计的具有RS485双向通讯功能的避雷器监测器。
技术性能完全满足国际标准IEC的要求。
技术参数与原JSH/JCQ型相同，可记录避雷器的动作次数和在线监测避雷器漏电流，并带有485通讯接口，可将避雷器运行参数：漏电流大小，动作次数、动作时间等随时传输主控室。
从而可提前发现事故隐患，避免发生事故。
通讯接口分类：485线接口和光纤接口。
485线接口型对现场的布线相对比较简单，只需要将485线首尾相连至控制室上位机即可。
光纤接口型需在监测器下端水泥柱增加一光纤转换器，将A\B\C三相光信号转换后再连接至控制室上位机。
性能参数表（订货时注明485接口型货光纤接口型）：二:安装尺寸图及接线方式：安装尺寸图及接线方式：需采用RS485转RS232串口转换器，电源电压DC5-12V接信号输出接口1（红正）、2（黄负）端，通讯线A＋接4（绿）端、B－接3（蓝）端，转换器插计算机串口。
JSH-3C避雷器在线监测器说明书
一、适用范围JSH型避雷器在线监测器（原名避雷器漏电流及动作记录器）是交流高压电力系统中避雷器的在线监测仪器，该仪器集毫安表与计数器为一体，串联在避雷器接地回路中。
监测器中的毫安表用于监测运行电压下通过避雷器的泄漏电流峰值，可以有效地检测出避雷器内部是否受潮或内部元件是否异常等情况；计数器则记录避雷器在过电压下的动作次数。
JSH-3型监测器是在JSH-2型的基础上作了较大的技术改进：重新设计了指针式动作计数器，增大了计数器面板，便于远处观察；增加了由发光管组成的漏电流警示装置，更明显地提示巡视人员的注意及夜间观察。
缩小了外形尺寸，改进了安装位置，使外观更美观，安装更方便；设置了外接测量插孔（选装件）：使外接测量仪方便地串联于泄漏电流回路。
例如通过电缆引入中心控制室，便于集中监视；或接入阻性电流测量仪，在不停电的情况下，对避雷器实施在线监测。
2000年，公司推出新开发—JSH-4型监测器，它是在JSH-3型监测器的基础上再作重大改进，作为JSH-2型，乃至JSH-3型的更新换代产品。
前三种型号的产品不足之处在于：在潮湿天气里，瓷套外表的漏电流一并进入监测器的毫安表内，使得监测器中毫安表在瓷套外表漏电流大的情况下，无法真实反映避雷器瓷套内部问题，因此一些用户自行采用在瓷套底座附近增加一金属屏蔽环，将瓷套外表漏电流引入地中的办法，解决上述产品的不足。
JSH-4型监测器则变废为宝，在监测器内增加了一块毫安表，将屏蔽环收集的瓷套外表漏电流——表征变电所外绝缘污秽程度的量反映出来，使JSH-4型监测器更具特色。
JSH-4型监测器配有不锈钢制作的屏蔽环及热塑绝缘的引下线，瓷套外的漏电流通过固定在瓷套底部法兰上方约20mm处的金属环，导入右侧毫安表，毫安表中刻度是用反映污层电导率μS来表示的，它考虑了我国主要避雷器生产厂所用瓷套的爬电距离及绝缘子形状因素。
表的上层刻度适用普通瓷裙，下层刻度适用大小防污瓷裙。
一、使用环境1. 适用于户内或户外；2. 环境温度-400 C～+400 C3. 电网额定频率50HZ或60HZ；4. 安装处没有强烈振动。
JCQ—型避雷监测器 避雷器雷电计数器
避雷器放电计数器、监测器JS-8 JS-8B JSY JCQ系列使用说明书一、概述自从氧化锌避雷器在我国电力系统中广泛应用以来，曾发生过不少事故，有些严重事故甚至引起长时间停电和其它大型电力设备的严重损坏，造成重大的财产损失，具不完全统计，无论国产与进口避雷器的事故率都在千分之几以上，其事故的主要原因是产品质量问题，如密封不良，避雷器受潮而导致损坏，还有阀片质量差，参数设计不合理，污秽性能和电位分位性能差等原因，另外还有产品选型不当，避雷器额定电压低、荷电率高，导致避雷器持续运行电压下泄漏电流增大而损坏。
对于磁砍式避雷器，由于带有分路电阻，分路电阻的劣化和受潮也会引起电导流的增大而导致避雷器损坏。
JCQ—型避雷监测器，是为在线监测避雷器漏电流和动作次数而设计的一种综合在线监测器。
可以记录避雷器的动作次数和在线监测器避雷器漏电流，从而可提前发现事故隐患，避免发生事故。
一、结构特点JCQ—型避雷监测器，是将新型氧化阀片、特别取器、高性能电磁计数器、毫安表等密封在元形不锈钢外壳内。
外壳密封良好，美观耐腐蚀。
二、主要电气性能由于采用了新型氧化锌阀片，额定电流下残压低，方波通流能力大，持续运行电压下阻抗高，附工频过电流能力大等特点。
电气性能如下表所示：项目JCQ—标称放电电流（KA）10标称放电电流下残压（KV）≤0.62ms方波耐受能力S004/10us大电流耐受能力（KA）65最小动作电流(A) 202小时工频过电流耐受能力(mA) 100毫安表满量程(mA平均值) 3（可选）计数范围（可循环计数）999持续运行电压下端电压（V）＜3重量（Kg） 2.2三、产品应用范围JCQ—型避雷监测器适用于200KV及以下电力系统各种避雷器；如需在更高电压等级下使用，定货时需说明。
四、产品检验方法1、计数器动作性能检验：用摇表或其它直流电源向一个10uf电容器充电至300-600V，然后向计数器两端放电，计数器应可靠动作、毫安表指针应摆，则型避雷器监测器合格。
《JCQ-3》避雷器在线监测器检验报告
一、避雷器在线监测器《JCQ-3》称说明概述避雷器在线监测器《JCQ-3》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
《JCQ-3》适于重合闸操作并有极高的操作可靠性与使用寿命。
《JCQ-3》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
《JCQ-3》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
《JCQ-3》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用动静触头允许磨损累计厚度mm 3四、《JCQ-3》选型用户可根据被保护对象选用不同型号的《JCQ-3》，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《《JCQ-3》避雷器在线监测器》五、《JCQ-3》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《JCQ-3》端子间的工频电压不超过《JCQ-3》的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。
8.《JCQ-3》保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
《JCQ-3》是变电站被保护设备免遭雷电冲击波袭击的设备。
《JCQ-3》测量电流是否超过电动机的额定电流值，调整整定电流值。
电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。
在继电控制中把常闭点与停止按钮串入，过载时停止电动机运行，并给出报警信号。
六、《JCQ-3》基本原理《JCQ-3》是一种过电压(电流)保护器，主要用于保护电力系统、铁道电气化系统、通讯系统中的各种电气设备（变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等）免遭大气过电压、电流操作过电压（电流）和工频暂态过电压（电流）等损坏，是电力系统绝缘配合的基础。
JCQ-3B避雷器在线监测器说明书
一、适用范围JSH型和JCQ型避雷器在线监测器是交流高压电力系统中避雷器的在线监测仪器，该仪器集毫安表与计数器为一体，串联在避雷器接地回路中。
监测器中的毫安表用于监测运行电压卜越过避雷器的泄漏电流蜂值，可以有效地检测出避雷器内部是否受潮或内部元件是否异常等情况；计数器则记录避雷器在过电压下的动作次数。
JSH-3型和JCQ-3型监测器设计了指针式动作计数器和数字式动作计数器，计数器面板大，便于远处观察；增加了由发光管组成的漏电流警示装置，更明显地提示巡视人员的注意及夜间观察。
外形尺寸小，外观美观，安装方便；JCQ-3型外接测量插空使处接测量仪方便地串联于泄漏电流回路，例如通过电缆引人中心控制室，便于集中监视，或接入阻性电流测量仪，在不停电的情况下，对避雷器实施在线监测。
JSH-4型监测器又在JSH-3型和JCQ-3型监测器的基础上再次作了重大改进，JSH-3型和JCQ-3型不足之处在于：在潮湿天气里，瓷套外表的漏电流一并进入监测器的毫安表内，使得监测器毫安表在瓷套外表漏电流大的情况下，无法真实反映避雷器瓷套内部问题，因此一些用户自行采用在瓷套底座附近增加一金属屏蔽环，将瓷套外表漏电流引入地中的办法，解决上述产品的不足，LSH-4型监测器则变废为宝，在监测器内增加了一块毫安表，将屏蔽环收集的瓷套外表漏电流一表征变电所外绝缘污秽程度的量反映出来，使JSH-4型监测器更具特色。
JSH-4型监测器配有不锈钢制作的屏蔽环及热缩绝缘的引下线，瓷套外的漏电流通过监测器瓷套的裙间金属环，导入内中右侧毫安表，毫安表中刻度是用反映污层电导率uS来表示的，它考虑了我国主要避雷器生产厂所用瓷套的爬电距离及绝缘子形状因素。
表的上层刻度适用普通瓷裙，下层刻度适用大小防污瓷裙。
二、使用环境1．适用于户内或户外；2．环境温度一40℃-+40℃；3．电网额定频率50HZ或60HZ；4．安装处没有强烈振动；三、安装说明(附图)JSH型监测器安装高度宜适当，以方便值班人员看清楚监测器中的毫安表指针及动作次数。
JCQ1避雷器运行监测器使用说明书
四、电气参数
五、安装
参照外形图进行安装，运行监测器串联在避雷器与地之间，安装时，先将监测器M10
能将失效。
（2）用简易方法检测监测器的动作性能
用1000V摇表一只，600V 10μF电容器二只，并联连接。
检测步骤：先转动摇表对电容器充电，等待充电稳定后，在保持摇表转速的情况下，断开充电回路，再迅速将充好电的电容器对监测器两端放电一次，计数器应记录一次，连续试验10次均能准确可靠地动作，则认为监测器动作性能良好，否则，可能有问题，应进行检修或更换。
2．监测器上的指针不指在零位，用户又需要调零时，可按第1条的第（2）项进行调零，也可以把计数器上已有的数字作为记录起始基数，累计避雷器的动作次数。
3．监测器投入运行后，记录毫安表的读数，以便于监测器将来定期巡视记录的读数时进行对比、分析（避雷器表面状况与泄漏电流有很大关系，数据分析时应注意）。
4．从线路卸下监测器时，应先用导线将监测器的高压端可靠接地，然后拆下监测器。
检修完毕后，经检测合格后才能装回去，再把接地导线拆掉。
如违反本规定有可能造成对操作人员人身安全的危害。
5．安装时请注意，监测器高压端的引线拉力不大于100N，底板上的6只M6×20螺栓，不得随意松动，以免破坏产品密封。
6．用户在遵守规定条件下使用，自发货之日起两年内，如有制造质量不良而不能使用者，本厂负责“三包”。
监测器安装示意图。
JCQ系列避雷器在线监测仪
JCQ系列避雷器用监测器1、概述避雷器用监测器是交流高压电力系统中避雷器用的在线监测仪器。
监测器中的毫安表用于监测运行电压下通过避雷器的持续电流（泄漏电流），可以有效检测出避雷器内部受潮或电阻片老化等中晚期异常情况。
监测器中的污秽表可以监测瓷套外表污秽程度，监测器中的计数器用于记录避雷器的动作次数。
本公司生产的JCQ型避雷器在线监测器，已广泛应用于电力系统并获得好评。
公司本着产品不断创新的宗旨，增加更多的品种并按照避雷器行业标准JB/T8459-1996“避雷器产品型号编制方法”的要求，避雷器用监测器的型号改为JCQ系列。
监测器的通用部分执行新的行业标准JB/T10492-2004“交流无间隙金属氧化物避雷器用监测器”技术要求。
新的JCQ系列保存了JSH型已有的全部功能，为满足不同用户的各种需求，新系列共有五个类别，30个品种。
新的品种增添了单有毫安表的监测器、单有计数组件的动作计数器、单有测量瓷套外表污秽电流的监测器，最具有特点的是新系列中含有使用本公司的专利技术“避雷器冲击电流分值动作记录装置”的监测器。
该品种将单个计数组件只能记录大于下限电流以上的动作次数，分不清动作电流的大小，改为设置多个计数组件，每个计数组件的启动电流依次递增，从不同的计数组件记录中，可以获得动作电流的幅值范围。
如有6个计数组件，每个计数组件的启动电流依次为：110A；21kA；32.5kA；45kA；57.5kA；610kA。
当6kA冲击电流通过避雷器时，计数组件1-4动作，而5-6不动，可知冲击电流幅值在5-7.5kA之间。
该项专利技术的实施，使得研究避雷器的冲击电流幅值的概率分布成为可能，为用户了解所配避雷器工作状况提供基础数据，如果发生过电压事故，雷电流的幅值范围将提供直接证据。
JCQ系列动作计数系统增加了电磁耦合无残压品种，无残压监测器动作电流下限为500A（可根据客户需要，改成满足国标的50A），可满足不强调记录动作次数，希望通流能力较大的要求；有残压监测器的动作电流下限为10A，通流能力依型号不同而有所差别。
