连接器接触电阻测试方法

连接器接触电阻的测试方法主要有电压降法和电流-时间曲线法。

电压降法是通过在连接器上施加一定电压，测量触点之间的电压降，进而计算出接触电阻。

而电流-时间曲线法则通过测量通过连接器的电流随时间的变化曲线，计算出触点之间的电阻值。

在具体测试步骤上，包括连接测试样品，在测试回路正方向和反方向上加电压并记录电压降和电流值，最后通过一定的公式计算接触电阻。

此外，测试环境条件和机械性能也会影响连接器接触电阻的测试结果。

因此，在进行测试时需要特别注意这些因素。

接触电阻的测量实训报告

一、实习目的本次实习的主要目的是通过实际操作，掌握接触电阻的测量方法，了解接触电阻的基本原理，以及影响接触电阻的因素。

同时，通过本次实训，提高自己的动手能力和实验操作技能，培养严谨的科学态度和团队协作精神。

二、实习内容1. 接触电阻基本原理接触电阻是指两个不同金属接触时，由于电子在接触面上发生散射，从而产生的电阻。

接触电阻的大小取决于接触面积、接触压力、接触材料的种类、温度等因素。

2. 接触电阻测量方法（1）四线法测量接触电阻四线法是一种常用的测量接触电阻的方法，其原理是通过测量电流和电压，根据欧姆定律计算出接触电阻。

（2）两探针法测量接触电阻两探针法是一种简单的测量接触电阻的方法，通过测量电流和电压，根据欧姆定律计算出接触电阻。

3. 影响接触电阻的因素（1）接触面积：接触面积越大，接触电阻越小。

（2）接触压力：接触压力越大，接触电阻越小。

（3）接触材料的种类：不同材料的接触电阻不同，一般来说，银、金等贵金属的接触电阻较小。

（4）温度：温度越高，接触电阻越小。

三、实习过程1. 实验器材（1）电源：直流稳压电源（2）待测接触电阻：铜片、铝片（3）测试仪器：数字多用表、万用表、四线法测量电路2. 实验步骤（1）搭建四线法测量电路，将待测接触电阻接入电路中。

（2）使用数字多用表测量电流和电压，根据欧姆定律计算出接触电阻。

（3）改变接触面积、接触压力、接触材料的种类、温度等，观察接触电阻的变化。

3. 实验数据（1）接触面积为1cm²，接触压力为0.1N，接触材料为铜片，温度为25℃时，接触电阻为0.1Ω。

（2）接触面积为1cm²，接触压力为0.5N，接触材料为铝片，温度为25℃时，接触电阻为0.3Ω。

（3）接触面积为2cm²，接触压力为0.1N，接触材料为铜片，温度为50℃时，接触电阻为0.08Ω。

四、实习结果与分析1. 通过本次实训，我们掌握了接触电阻的测量方法，了解了接触电阻的基本原理。

比亚迪连接器实验标准

比亚迪连接器实验标准一、耐压实验1.实验目的：检测连接器在规定电压下的电气性能，确保其安全可靠。

2.实验设备：耐压测试仪、电源、负载。

3.实验方法：将连接器固定在测试仪上，设置规定电压（如1000V），加压时间1分钟，观察连接器是否出现击穿、电弧、闪烁等现象。

4.实验要求：连接器应能承受规定电压，无电气故障现象。

二、绝缘电阻实验1.实验目的：检测连接器的绝缘性能，确保其具有良好的绝缘电阻。

2.实验设备：绝缘电阻测试仪。

3.实验方法：将连接器固定在测试仪上，测量不同绝缘材料间的电阻值。

4.实验要求：连接器的绝缘电阻应大于规定值（如100MΩ）。

三、接触电阻实验1.实验目的：检测连接器的导电性能，确保其具有良好的接触电阻。

2.实验设备：接触电阻测试仪。

3.实验方法：将连接器固定在测试仪上，测量连接器的接触电阻值。

4.实验要求：连接器的接触电阻应小于规定值（如10mΩ）。

四、耐腐蚀实验1.实验目的：检测连接器在不同环境下的耐腐蚀性能。

2.实验设备：盐雾试验箱、恒温恒湿试验箱。

3.实验方法：将连接器放置在盐雾试验箱或恒温恒湿试验箱中，设置不同的环境条件（如温度、湿度、盐雾浓度），观察连接器的腐蚀情况。

4.实验要求：连接器应能在规定的环境条件下保持良好外观和性能。

五、机械强度实验1.实验目的：检测连接器的机械性能，确保其具有良好的机械强度。

2.实验设备：拉力试验机、插拔力试验机。

3.实验方法：在连接器的插座和插头之间施加一定的拉力或插拔力，观察连接器的变形情况及是否出现断裂、脱落等现象。

4.实验要求：连接器应能承受规定的拉力或插拔力，无明显的变形和损坏。

六、温度冲击实验1.实验目的：检测连接器在不同温度下的性能稳定性。

2.实验设备：高低温冲击试验箱。

3.实验方法：将连接器快速地从高温环境切换到低温环境，或从低温环境切换到高温环境，观察连接器的外观和性能变化。

4.实验要求：连接器应能在规定的温度冲击条件下保持良好外观和性能。

常用接触电阻的测试方法

常用接触电阻的测试方法
接触电阻的测试方法主要有以下几种：
电桥法：利用电桥平衡原理，通过调节电桥的电阻值，使得电桥两端电压为零，从而得到接触电阻的值。

这种方法适用于小电阻值的测量，具有测量精度高的优点。

电流法：利用一定大小的电流通过被测接触电阻，通过测量电压和电流值，计算出接触电阻的大小。

这种方法适用于大电阻值的测量，具有测量范围广的优点。

矩形传输线模型（TLM）：这是一种应用广泛的接触电阻率测量方法，通过实验方法来测量
出接触电阻后再求得接触电阻率。

兆欧表、万用表、数字式欧姆表及伏安法、电压比较法等：在测量精度要求不高时，常采用
这些方法来测量接触电阻。

请注意，每种方法都有其适用的范围和限制，在实际应用中应根据具体情况选择合适的方法。

同时，为了获得更精准的测量结果，应遵循相关注意事项，例如使指针指示值尽可能
落到刻度的中段位置等。

EIA-364-23A接触阻抗实验规范

电子连接器接触电阻测试方法公告EIA工程标准和出版物是为服务于公众利益而制定的,它是为了消除生产者和购买者之间的误解,促进产品的交流和提高,并帮助购买者在最短时间内挑选到他所需要的满意的产品﹒该标准的提出会促使EIA的成员在生产和销售产品时遵循该标准﹐而它也可以由国内外非EIA成员自愿使用﹒对于推荐标准和出版物中采用的文章﹑材料﹑方法﹐EIA在选取时未考虑其专利内容,故在此过程中EIA对任何专利所有者不承担责任﹐对任何采用该标准的机构也不承担责任﹒电子工业协会（EIA）工程部出版2001年华盛顿D.C.20006，N.W.Eye大街。

1985年印刷EIA版权所有U.S.A印制电子工业协会测试方法#23A电子连接器的接触电阻测试方法此EIA推荐标准是基于国际电子技术委员会(IEC)的技术内容;推荐512—2, 测试2a, 接触电阻－毫伏测试方法,1976.它符合此IEC推荐的所有必要方面.电子工业协会测试方法#23A电子连接器低等位接触电阻测试方法(摘自EIA建议标准NO.1654-A﹐EIA P-5.1工作组组织提出﹒)注：此TP-23早期颁布EIA RS-3641.0 TP-23低等位接触电阻2.0 目的本方法是介绍一种在标准方法测量一配套端子，在绝缘层没有被破坏或熔化的情况下的接触电阻。

3.0 样品准备3.1 测试样品由一对配合的端子组成，如一个锡脚和一焊座﹐极性相反的相配套端子或印刷电路板和它的配合端子。

3.2 用规格中所说明的电线按图2A所示进行联机﹐端子配合如图2B所示﹒3.3 测试样品应组装成能进行正常工作的连接器﹐不能安装成连接器的样品不得以任何其它方法强行安装，若强行安装会影响相配端子内接触面的强力。

4.0 测试方法4.1 测试仪器测试仪器包括﹕4.1.1满偏量程精确至±2％或确切读数精确至±10％的合适范围的毫伏表。

4.1.2一个低等位回路具备传递和准确测量最大电流100mA和最大开路电位20mV的能力。

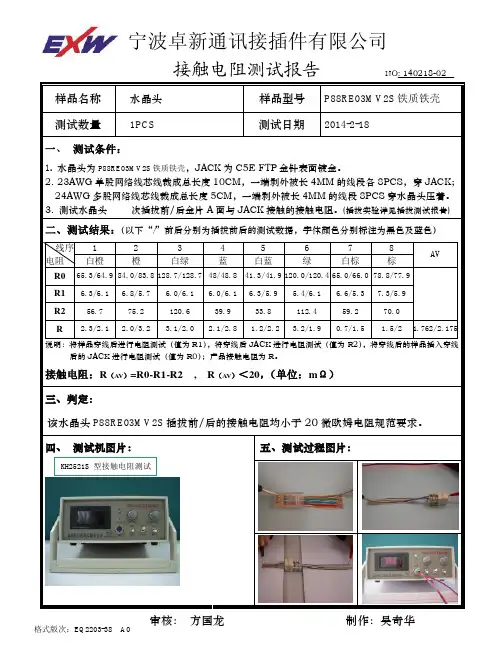

接触电阻测试报告

值为 R1），将穿线后 JACK 进行电阻测试（值为 R2），将穿线后的样品插入穿线后的 JACK 进行电阻测试（值为 R0 ）；产品接触电阻为 R。
接触电阻：R（AV）=R0-R1-R2 三、判定：
, R（AV）＜ 20，（单位： mΩ）
该水晶头 P88RE03MV2S 插拔前/后的接触电阻均小于 20 微欧姆电阻规范要求。四、测试机图片：
NO: 140218-02
水晶头 1PCS
样品型号测试日期
P88RE03MV2S 铁质铁壳 2014-2-18
二、测试结果：（以下“/”前后分别为插拔前后的测试数据，字体颜色分别标注为黑色及蓝色）
线序电阻 R0 R1 R2 R 1 白橙 2 橙 3 白绿 4 蓝 5 白蓝 6 绿 7 白棕 8 棕 AV
KH2521S 型接触电阻测试
五、测试过程图片：
格式版次：EQ2203-38
A0
审核：方国龙
制作：吴奇华
65.3/64.9 84.0/83.8 128.7/128.7 48/48.8 41.3/41.9 120.0/120.4 65.0/66.0 78.8/77.9 6.3/6.1 56.7 2.3/2.1 6.8/5.7 75.2 2.0/3.2 6.0/6.1 120.6 3.1/2.0 6.0/6.1 39.9 2.1/2.8 6.3/5.9 33.8 1.2/2.2 5.4/6.1 112.4 3.2/1.9 6.6/5.3 59.2 0.7/1.5 7.3/5.9 70.0 1.5/2 1.762/2.175
将样品穿线后进行电阻测试值为r1将穿线后jack进行电阻测试值为r2将穿线后的样品插入穿线后的jack进行电阻测试值为r0
宁波卓新通讯接插件有限公司

接触电阻测试

接触电阻形成原理
在显微镜下观察连接器接触件的表面，尽管镀金层十分光滑，则仍能观察到5-10微米的凸起部分。会看到插合的一对接触件的接触，并不整个接触面的接触，而是散布在接触面上一些点的接触。实际接触面必然小于理论接触面。根据表面光滑程度及接触压力大小，两者差距有的可达几千倍。实际接触面可分为两部分：一.真正金属与金属直接接触部分。即金属间无过渡电阻的接触微点，亦称接触斑点，它是由接触压力或热作用破坏界面膜后形成的。此部分约占实际接触面积的5-10%。二.通过接触界面污染薄膜后相互接触的部分。因为任何金属都有返回原氧化物状态的倾向。
由于四线法测量接触电阻采用10mA/100mA的恒流源，故测量接触电阻的的恒流源，由于四线法测量接触电阻采用的恒流源实质是测量微动接触电压。实质是测量微动接触电压。
影响接触电阻的因素
接触形式
接触电阻的形式可分为三类：点接触、线接触和面接触。
接触形式对收缩电阻Rs的影响主要表现在接触点的数目上。一般情况下，面接触的接触点数n最大而Rs最小；接触则n最小，Rs最大；线接触则介于两者之间。接触形式对膜电阻Rf的影响主要是看每一个接触点所承受的压力F。一般情况下，在对触头外加压力F相同的情况下，点接触形式n最小，单位面积承受压力F1最大，容易破坏表面膜，所以有可能使Rf减到最小；反之，面接触的F1就最小，对Rf的破坏力最小，Rf值有可能最大。
低电平接触电阻检验
考虑到接触件膜层在高接触压力下会发生机械击穿或在高电压、大电流下会发生电击穿。对某些小体积的连接器设计的接触压力相当小，使用场合仅为mV或mA级，膜层电阻不易被击穿，可能影响电信号的传输。故军标GJB1217-91电连接器试验方法中规定了两种试验方法。即低电平接触电阻试验方法和接触电阻试验方法。其中低电平接触电阻试验目的是评定接触件在加上不能改变物理的接触表面或不改变可能存在的不导电氧化簿膜的电压和电流条件下的接触电阻特性。所加开路试验电压不超过20mV，而试验电流应限制在100mA，在这一电平下的性能足以满足以表现在低电平电激励下的接触界面的性能。而接触电阻试验目的是测量通过规定电流的一对插合接触件两端或接触件与测量规之间的电阻，而此规定电流要比前者大得多，通常规定为1A

(整理)开尔文法测电阻实验

实验１７用开尔文双电桥测低电阻单电桥桥臂上的导线电阻和接点处的接触电阻约为10-3Ω量级。

由于这些附加电阻与桥臂电阻相比小得多，故可忽略其影响。

但若用它测１Ω以下的电阻时，这些附加电阻对测量结果的影响就突出了。

开尔文双电桥可用于测量10-6Ω～１０Ω的电阻，有效地消减了附加电阻的影响。

【预习重点】（１）四端电阻的电流端和电压端的含义及其在电路中避免附加电阻影响的原理。

（２）双电桥测低电阻的原理和方法。

（３）ＡＣ１５／２型直流复射式检流计的使用（参阅本实验附录）。

【仪器】开尔文双电桥、直流稳定电源（该电源为稳压稳流电源，实验时按稳流源使用）、检流计、标准电阻、待测电阻等。

【原理】１）双电桥线路结构及消减附加电阻影响的原理图１７—１（ａ）、（ｂ）为双电桥线路结构及其等效电路。

双电桥在线路结构上与单电桥有两点显著不同：①待测电阻Ｒx和桥臂电阻ＲN（标准电阻）均为四端接法；②增加两个高阻值电阻Ｒ3、Ｒ4，构成双电桥的“内臂”。

图１７—１双电桥及其等效电路四端电阻外侧的两个接点称为电流端，通常接电源回路，从而将电流端的附加电阻折合到电源回路的电阻中。

图１７—１中，Ａ1、Ｃ1两接点的附加电阻折入了电源内阻。

Ｂ1、Ｂ3两接点用短粗导线相连，设Ｂ1、Ｂ3间附加电阻为ｒ。

后面将证明，若Ｒ1、Ｒ2、Ｒ3、Ｒ4及ＲN满足一定条件，即可消减ｒ对测量结果的影响。

四端电阻内侧的两个接点称为电压端，通常接高电阻回路或电流为零的补偿回路。

图１７—１中，Ａ2、Ｃ2端接触电阻分别并入Ｒ1、Ｒ2；Ｂ2、Ｂ4端接触电阻分别并入Ｒ3、Ｒ4。

由于Ｒ1、Ｒ2、Ｒ3、Ｒ4本身电阻很高，所以这些附加电阻对它们的影响甚微。

此外，电压端之间的部分即为低电阻本身，无另外的连接导线，故有效地消除了导线电阻的影响。

２）双电桥的平衡条件调节平衡，就是调节电阻Ｒ1、Ｒ2、Ｒ3、Ｒ4和ＲN，使Ｂ、Ｄ两处等电位，检流计电流Ｉg＝０。

由图１７—１（ｂ）中所示电流方向，考虑到Ｒ1>>ｒ1，Ｒ2>>ｒ2，Ｒ3>>ｒ3，Ｒ4>>ｒ4，可列出方程联立求解得（１７—１）双电桥在结构上尽量做到使上式第二项满足，故（１７—２）式（１７—２）就是双电桥的平衡条件。

北京科技大学工科·四端法测量电阻率·实验报告

四端法测量Fe -Cr -Al 丝的电阻率2019年9月11日星期三一、实验目的了解接触电阻对低值电阻测量的影响学会采用四端法测量低值电阻掌握实验方案设计中常采用的“误差等分配原则”二、实验仪器待测Fe -Cr -Al 金属丝（直径约为0.33cm ，长度约为26.5cm ）标准电阻（阻值为0.05000Ω，等级为0.1级）滑线电阻（全电阻为30Ω，额定电流为3A ）千分尺（量程为0~25mm ，最小刻度为0.01mm ）米尺（量程为0~30cm ，最小刻度为0.1cm ） 4位半数字万用表（等级为0.5级），稳压电源、开关、导线等。

三、实验原理1、四端法测量排除接触电阻对低值电阻的测量值的影响将试样两端和接线柱J 、J’相连，在试样两端靠里，又有两根导线将试样于接线柱P 、P’相连。

电路分析如图所示J 、J’接线柱接主回路，而测量的低电阻只是其中一段有断面线的Rx ，Rx 两端接P 、P’接线柱，测量Rx 两端电压的电压表就接到P 、P’之间，引出分支电流I g 的接触电阻与导线电阻r p 、 r p ,。

在伏特计的回路里，他们与R g v 相比很小，可以忽略，而且由于I ≫I g ，所以伏特计所测得的电压U P =IR x ，这样就可以排除导线与接线电阻的影响，测出R x 两端的电位差。

2、低值电阻测量中的比较法电路原理如图所示JJ`J J`R xR x低电阻P P` R g vPP`R g v VIr jI gr pr p ′r j ′接线图等效电路图电路中的电流大小可由标准电阻Rn 上的电压测量得出，即I =Un R n，如果测得待测样品的电压U x ，则待测样品的电阻R x 为：R x =U x I =U xU n R n （4.9−1）电阻率：ρ=πd 24l R x =πd 2U x R n4lU n（4.9−2）d 为待测电阻的横截面直径，l 为电压测量点的距离。

3、实验要求电阻率的相对不确定度不大于0.4% ，根据误差传递公式，电阻率的相对不确定度U ρρ=√(U U x U x )2+(U R n R n )2+(2U d d )2+(U l l )2+(U U n U n )2≤0.4% （4.9−3）标准电阻为0.1级，其相对不确定度为：U Rn R n=0.1%4位半万用表200mV 档的仪器误差为：∆V 仪=(0.05%×U 测+0.03) mV U d =0.004mm d =3.3mm U l =0.05cm l =26.5cm根据误差等分配原则的要求，式（4.9-3）中U U x U x ≈U U nU n(4.9−5) 联立式（4.9-3）、式（4.9-4）、式（4.9-5）得U n ≈U x ≥26mV即测得的标准电阻和Fe -Cr -Al 丝两端的电压值理论上应大于26mV ，根据实验要求设计实验电路如下：恒流源P P P’ P’ J’ J’ JJ标准电阻Rn样品RxUnUx 恒压源P P P ’P ’ J ’J ’ J 标准电阻Rn样品RxUnUx J四、实验步骤1、根据要求设计电路图。

接触电阻

一、作用原理在显微镜下观察接触件的表面，尽管镀层十分光滑，则仍能观察到5-10微米的凸起部分。

因此一对接触件的接触，并不是整个接触面（线）的接触，而是散布在接触面上一些点的接触，实际接触面必然小于理论接触面。

根据表面光滑程度及接触压力大小，两者差距有的可达几千倍。

实际接触面可分为两部分：一是真正金属与金属直接接触部分，即金属间无过渡电阻的接触微点，亦称接触斑点。

它是由接触压力或热作用破坏界面膜后形成的，部分约占实际接触面积的5-10%；二是通过接触界面污染薄膜后相互接触的部分，因为任何金属都有返回原氧化物状态的倾向。

实际上，在大气中不存在真正洁净的金属表面，即使很洁净的金属表面，一旦暴露在大气中，便会很快生成几微米的初期氧化膜层。

例如铜只要2-3分钟，镍约30分钟，铝仅需2-3秒钟，其表面便可形成厚度约2微米的氧化膜层。

即使特别稳定的贵金属金，由于其表面能较高，其表面也会形成一层有机气体吸附膜。

此外，大气中的尘埃等也会在接触件表面形成沉积膜。

因而，从微观分析任何接触面都是一个污染面。

综上所述，接触电阻（R c）由以下两部分组成：1) 集中电阻电流通过实际接触面时，由于电流线收缩（或称集中）形成的电阻，将其称为集中电阻或收缩电阻。

2) 膜层电阻由于接触表面膜层及其他污染物所构成的膜层电阻。

从接触表面状态分析，表面污染膜可分为较坚实的薄膜层和较松散的杂质污染层。

所以确切地说，也可把膜层电阻称为界面电阻或表面电阻。

二、影响因素接触电阻主要受接触件材料、接触压力、接触形式、表面状态、温度、使用电压和电流等因素影响。

1) 接触件材料构成电接触的金属材料的性质直接影响接触电阻的大小，这些性质包括金属材料的电阻率ρ、布氏硬度H B、化学性能以及金属化合物的机械强度和电阻率等。

材料的电阻率或硬度越大，则接触电阻也越大。

2) 接触压力接触件的接触压力是指施加于彼此接触的表面并垂直于接触表面的力。

随着接触压力增加，接触微点数量及面积也逐渐增加，同时接触微点从弹性变形过渡到塑性变形。

燃料电池接触电阻

燃料电池接触电阻接触电阻即是引起燃料电池性能差的一个重要因素，又是燃料电池故障诊断的一个指标。

流场设计、表面处理、组装过程等均会引起接触电阻变大。

局部接触电阻过大将引起局部电流密度增加，局部温度过高引起膜电极产生热点，带来性能和耐久性下降。

背景在刚开始接触燃料电池实验时，想必每位同学与一部分老师都曾遇到过类似的问题“为何看似一样的电池结构和部件，论文里的电阻只有几十毫欧，而等自己装配，单电池电阻却高达几百欧姆”。

这种理论和实际上的电阻差距，通常是因为接触电阻过大。

过高接触电阻暗示电池还存在各种问题。

因此，如果无视高电阻继续试验，实验往往无法顺利进行。

借由这个常见的问题，和大家简单聊聊实验室中接触电阻的产生机理、产生部位以及降低接触电阻方法。

希望可以帮助大家顺利跨过理想和现实的差距，顺利完成燃料电池的科研课题。

接触电阻定义在处理接触电阻问题之前，我们首先要明确接触电阻的定义和它产生的原因。

【定义】当两个导体相互接触时，其接触面产生的电阻。

(日本デジタル大辞泉)【产生原因】实际接触面小于理论接触面，如下图所示。

(日本デジタル大辞泉)接触面示意从上面的接触电阻定义和产生原因，可以看出高接触电阻暗示了两个导体之间的接触并不良好。

这种不良好通常有两个衍生含义：【接触面过小】或者【接触面分布不均匀】。

【接触面过小】易于理解，那么【接触面分布不均匀】在电池中意味着什么呢。

在电子传导中，因为电子倾向于在电阻小的通路中移动，【接触面分布不均匀】就意味着在某个或者某几个部位，电子大量通过，局部电流密度过高，引起局部温度过高，最终导致膜电极中出现热点(hot spot)，造成电池耐久性降低或者出现内部燃烧的后果。

因此解决燃料电池内部的高接触电阻不仅意味着提高燃料电池出力性能，还意味着可根据解决高接触电阻的过程来进行燃料电池诊断。

为了帮助大家理解，下图介绍了单电池的内部结构。

根据上述定义和产生原因，我们可知单电池内接触电阻产生位置主要在以下几个接触面【1.双极板与GDL之间】，【2.GDL与催化剂层之间】和【3.催化剂层与质子交换膜之间】。

金属双极板接触电阻国标测试

金属双极板接触电阻国标测试
金属双极板的接触电阻国标测试是指通过一定的实验方法测试金属双极板之间的接触电阻是否符合国家标准。

该测试旨在保证金属双极板之间良好的接触，以确保电流正常地流动。

测试中，常用的方法是使用电阻测量仪器，如万用表或电阻测试仪，在一定的试验条件下，将测试电极接触到金属双极板的两个接触点上，然后测量两个接触点之间的电阻值。

国家标准通常会规定测试的具体条件，如测试温度、测试时间、电流大小等。

根据国家标准的要求，将测试得到的接触电阻值与标准值进行比较，如果测试值符合标准范围内的要求，则金属双极板的接触电阻可以认为合格；反之，则不合格需要进行修理或更换。

接触电阻的测试是金属双极板质量控制中的重要环节，通过该测试可以及时发现金属双极板之间的接触问题，并采取相应的措施，以确保设备的正常运行。

接线端子的性能测试及其方法和标准

接线端子的性能测试及其方法和标准接线端子外形看起来简单,但是接线端子也必须经过严格的产品验证测试和周期性的生产型式实验.本文主要介绍接线端子的机械性能,电气性能和环境性能测试的内容,方法和判定标准.一,机械性能测试1、力矩测试（Tightening Torque Test）力矩测试的目的是测试螺钉是否有足够的机械强度，保证在压线的过程中不出现滑丝的现象，如果在测试后螺钉没有断裂，变形，螺钉头槽没有有影响继续使用的损坏现象，则是合格的。

2、压线可靠性试验（Secureness TeST）压线可靠性试验的目的是为了测试端子是否能夹紧导线而又不会过度损伤导线。

用端子接上规定类型和额定截面积的导线，挂上一定的重物，以每分钟10转（10±2r/min）的速度旋转，持续15min。

经测试后，如果导线没有滑出端子夹紧件，也没有在夹紧件附近断裂，则端子的压线可靠性是合格的。

如果有导线断裂或者脱落出端子的夹紧机构，则是不合格的。

3、拉拔试验（Pull Out Test）拉拔试验的目的是测试端子能够将导线牢牢夹紧在金属表面之间。

用端子接入规定类型和额定截面积的导线，选用一定的力（lkgf），将导线朝导线的轴线方向拉，保持1min。

如果导线没有从端子中脱落出来，则是合格的。

4、机械强度试验（Mechanical Strength Test）机械强度试验的目的是测试端子是否有足够的机械强度，尤其是测试端子的外壳是否有足够的机械强度。

在测试过程中，将1只样品放入测试设备的滚桶中，以每分钟5转的速度旋转，持续5分钟的时间后关机取出样品观察，如果端子没有被破坏，外壳没有裂纹，损伤等，则是合格的。

5、机械寿命测试（Fatigue Test）机械寿命测试的目的是测试端子的弹性元件，能否承受一定次数的插拔或其它使用的机械操作，如弹簧式端子按钮的压紧和松开。

如果测试后的弹性元件装配到端子中，机械和电气性能仍应满足要求，则是合格的。
