电厂孤网运行方案

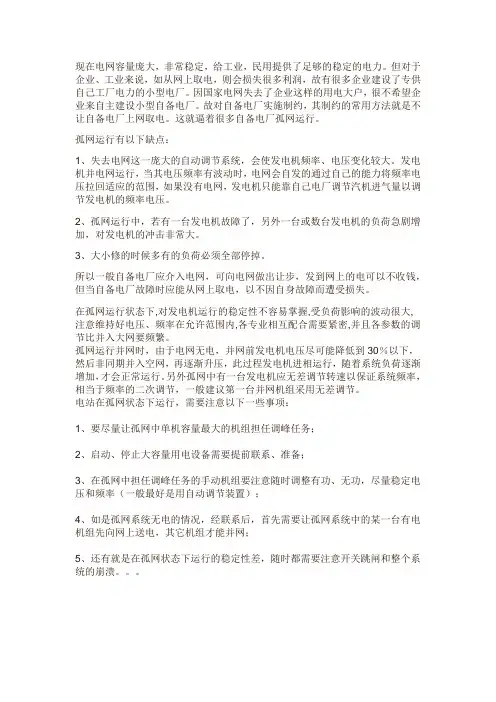

孤网运行策略
现在电网容量庞大，非常稳定，给工业，民用提供了足够的稳定的电力。
但对于企业、工业来说，如从网上取电，则会损失很多利润，故有很多企业建设了专供自己工厂电力的小型电厂。
因国家电网失去了企业这样的用电大户，很不希望企业来自主建设小型自备电厂。
故对自备电厂实施制约，其制约的常用方法就是不让自备电厂上网取电。
这就逼着很多自备电厂孤网运行。
孤网运行有以下缺点：1、失去电网这一庞大的自动调节系统，会使发电机频率、电压变化较大。
发电机并电网运行，当其电压频率有波动时，电网会自发的通过自己的能力将频率电压拉回适应的范围，如果没有电网，发电机只能靠自己电厂调节汽机进气量以调节发电机的频率电压。
2、孤网运行中，若有一台发电机故障了，另外一台或数台发电机的负荷急剧增加，对发电机的冲击非常大。
3、大小修的时候多有的负荷必须全部停掉。
所以一般自备电厂应介入电网，可向电网做出让步，发到网上的电可以不收钱，但当自备电厂故障时应能从网上取电，以不因自身故障而遭受损失。
在孤网运行状态下,对发电机运行的稳定性不容易掌握,受负荷影响的波动很大,注意维持好电压、频率在允许范围内,各专业相互配合需要紧密,并且各参数的调节比并入大网要频繁。
孤网运行并网时，由于电网无电，并网前发电机电压尽可能降低到30％以下，然后非同期并入空网，再逐渐升压，此过程发电机进相运行，随着系统负荷逐渐增加，才会正常运行。
另外孤网中有一台发电机应无差调节转速以保证系统频率，相当于频率的二次调节，一般建议第一台并网机组采用无差调节。
电站在孤网状态下运行，需要注意以下一些事项：1、要尽量让孤网中单机容量最大的机组担任调峰任务；2、启动、停止大容量用电设备需要提前联系、准备；3、在孤网中担任调峰任务的手动机组要注意随时调整有功、无功，尽量稳定电压和频率（一般最好是用自动调节装置）；4、如是孤网系统无电的情况，经联系后，首先需要让孤网系统中的某一台有电机组先向网上送电，其它机组才能并网；5、还有就是在孤网状态下运行的稳定性差，随时都需要注意开关跳闸和整个系统的崩溃。

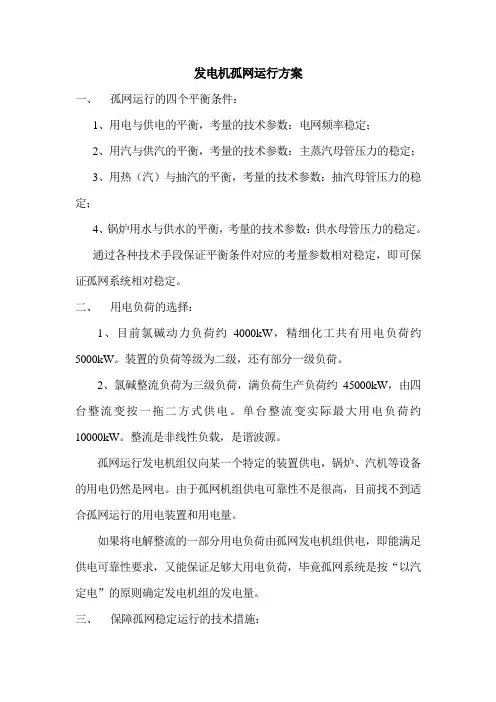

发电机孤网运行方案
发电机孤网运行方案一、孤网运行的四个平衡条件：1、用电与供电的平衡，考量的技术参数：电网频率稳定；2、用汽与供汽的平衡，考量的技术参数：主蒸汽母管压力的稳定；3、用热（汽）与抽汽的平衡，考量的技术参数：抽汽母管压力的稳定；4、锅炉用水与供水的平衡，考量的技术参数：供水母管压力的稳定。
通过各种技术手段保证平衡条件对应的考量参数相对稳定，即可保证孤网系统相对稳定。
二、用电负荷的选择：1、目前氯碱动力负荷约4000kW，精细化工共有用电负荷约5000kW。
装置的负荷等级为二级，还有部分一级负荷。
2、氯碱整流负荷为三级负荷，满负荷生产负荷约45000kW，由四台整流变按一拖二方式供电。
单台整流变实际最大用电负荷约10000kW。
整流是非线性负载，是谐波源。
孤网运行发电机组仅向某一个特定的装置供电，锅炉、汽机等设备的用电仍然是网电。
由于孤网机组供电可靠性不是很高，目前找不到适合孤网运行的用电装置和用电量。
如果将电解整流的一部分用电负荷由孤网发电机组供电，即能满足供电可靠性要求，又能保证足够大用电负荷，毕竟孤网系统是按“以汽定电”的原则确定发电机组的发电量。
三、保障孤网稳定运行的技术措施：1、治理谐波。
整流负载会产生6k±1次（k=1,2,3…）特征谐波，如5、7、11、13次谐波。
谐波含量过大时，发电机定转子之间的电磁耦合产生脉动电磁转矩，影响发电机安全稳定运行；电压波形畸变后对整流以外的线性负载产生影响。
通过对单台整流变压器进行谐波测试，掌握各次谐波的含量，如有超标，需要加装并联滤波装置进行治理，消除含量高的谐波。
2、发电机组采用调节性能优良的同步器。
整流器对供电电源质量的要求：频率范围：50±0.5Hz；相对稳定。
发电机组同步器起调节控制汽轮机主汽门的作用，要具有迟缓率小、执行机构的控制灵敏度与动作灵敏度高、稳定性好、运作快速等特点。
在系统受到扰动时，能够通过同步器的优良调节性能将频率恢复到正常值。
孤网运行解决方案
孤网运行解决方案一、背景介绍在现代社会中，网络已经成为人们生活和工作中不可或缺的一部分。
然而，有些地方或者特定环境下，网络连接存在困难或者无法实现的问题，这就是所谓的“孤网”现象。
为了解决这一问题，我们需要制定一套孤网运行解决方案，以确保在孤网环境下依然能够进行有效的通信和数据传输。
二、解决方案1. 概述孤网运行解决方案旨在通过技术手段和设备配置，使得在无法接入公共互联网的环境下，仍能够实现网络通信和数据传输的需求。
该解决方案主要包括以下几个方面的内容：网络建设、设备配置、通信协议、数据传输等。
2. 网络建设针对孤网环境，我们需要建设一套独立的网络系统。
首先，需要确定网络拓扑结构，包括网络主干线路、分支线路和终端节点的规划。
其次，根据具体场景和需求，选择合适的网络设备，包括交换机、路由器、无线接入点等。
最后，在网络建设过程中，需要考虑网络安全性和稳定性，采取相应的防护措施，确保网络的正常运行。
3. 设备配置在孤网环境下，为了实现网络通信和数据传输，我们需要配置相应的设备。
首先，需要为每个终端节点分配唯一的IP地址，以便进行网络标识和通信。
其次，根据实际需求，配置相应的硬件设备，包括计算机、服务器、网络设备等。
此外，还需要进行设备的初始化和调试，确保设备的正常运行。
4. 通信协议在孤网环境下，为了实现网络通信，我们需要选择合适的通信协议。
常见的通信协议包括TCP/IP协议、UDP协议等。
根据具体的应用场景和需求，选择合适的通信协议，并进行相应的配置。
同时，需要确保通信协议的稳定性和安全性，防止数据传输过程中的丢包和信息泄露等问题。
5. 数据传输在孤网环境下，数据传输是解决方案的核心内容之一。
为了实现数据的传输，我们可以采用多种方式，包括有线传输和无线传输。
有线传输可以通过光纤、电缆等介质进行，具有稳定和高速的特点；无线传输可以通过无线电波进行，具有灵活和便捷的特点。
根据实际需求和环境条件，选择合适的数据传输方式，并进行相应的配置和调试。
火电厂孤网运行机组动态特性及控制措施分析
火电厂孤网运行机组动态特性及控制措施分析摘要：为有效保障火电厂机组在孤网运行状态下的稳定运转,必须确保各台机组均具备良好的调节性能。
在孤网运行状态下,各台机组不仅要对频率进行调节,还需对功率进行调节。
因此,对控制系统具有较高要求,要求在较短时间内,实现对控制目标的有效转变,以有效保障孤网呈现较为稳定的运行。
因此,有必要对火电厂孤网运行机组动态特性及控制措施进行深入分析。
关键词：火电厂；孤网运行；机组动态特性；控制措施1孤网运行工况检测在联网处于正常状态的情况下,机组运行的频率大致50±0.2Hz的范围之内出现波动及变化。
在处于孤网运行的状态下,特别是在前期孤网运行的时期,机组频率通常会呈现出幅度较大的变化,此时,可对系统频率及火电机组的转速进行监测,以对孤网运行的实际状态进行判断。
当电网频率波动变化超出50±0.2Hz的范围之内时,可判定形成孤网运行的状态。
然而,在前期孤网运行时,功率呈现出较大的不平衡时,机组具有较快的转速变化,此时仅凭对机组转速进行检测来判断孤网运行状态,难免出现滞后现象,特别是对于联网运行状态中没有对一次调频进行投入的机组会造成机组转速呈现出过大的超调量变化动态。
因此,在功率呈现出较大的不平衡时,为实现对机组转速在最短时间内的有效控制,要求机组具备相应功能,能实现对加速度的有效检测,以及实现对不平衡功率的有效检测。
确保能在最短时间内实现对机组转速的有效调节。
通过尽快实现调节,并结合相应已经完成启动的控制策略,切实保障对频率变化进行抑制的有效性。
2电网孤网运行风险的影响因素2.1减载和联切装置的影响目前使用的低频减载、低压减载即联切装置大都是根据大电网的运行系统而设计的，因此在电网孤网运行过程中，运用这些装置稳定孤网运行时必须对运行功率进行计算[2]。
如果孤网运行功率出现缺额，那么必须在频率下降到一定数值后才能开始运作。
同时，为了确保不出现误操作现象的发生，必须要在孤网运行过程中根据当前电网的实际情况进行延迟设置。
孤网运行控制方案-精选文档
• 厂用电运行：
当机组出现电气故障，如上图BR1、 BR2断开 而BR3闭合时，则机组发生带厂用电运行工况。 由于厂用电负荷基本固定，因此调门直接开启 到DEH记忆的空负荷时调门开度加上5％左右 的厂用电对应的开度，再进行频率调整，有利 于过渡过程的快速收敛。
孤网运行方式的判断
• 变电所断路器综合故障信号
接入方式采用硬接线 优点：响应速度快， 可靠的优点， 缺点：距离太远，不易实施。
孤网运行方式的判断
• 频率偏差
将电网频率信号送入系统，通过软件判断 这种方式，需要增加电网频率变送器，也便于实施，但响 应速度慢，频率波动略大。
孤网运行方式的判断
• 功率偏差
根据发电机输出功率和汽轮机进汽量对应功率的偏差将形 成突变，从而判断“孤网”的发生。 缺点：但响应速度慢，频率波动略大。
DI
6
#1－＃机遥控运行方式
#1－＃4机调节汽阀开度减
DI
孤网控制逻辑的调试
由于孤网现象的特殊性，现场试验条件不容 易具备，主要采用仿真试验为主，再根据现场 孤网发生后系统的表现进行修改。
故障排除、机组恢复运行
当电气故障排除重新并入电后系统自动退出。
孤网控制实施具体分工
• • • • • • • • • • • • • •
用户 负责调整OPC保护定值 负责协助对DEH程序进行修改 负责确认实施方案 负责对各DEH与改造设备间的电缆敷设与连接 为改造提供必要的条件与方便 负责对改造系统进行验收 孤网运行控制系统厂家 负责提供实施方案 负责提供相关控制设备 负责提供逻辑设计图纸和工程实施 负责各系统间接线指导 负责提出各DEH控制逻辑的修改方案 负责改造系统的调试与投运
OPC保护动作。
自备电厂孤网运行稳定性方案
媒矿#$%2018卑第6()第147(自备电厂孤网运行稳定性方案张卫东(兖州煤业榆林能化有限公司，陕西榆林719000)摘要通过实例介绍了兖州煤业榆林能化有限公司自备电厂孤网运行18小时，带负荷一次并网成 功。
实践证明，兖州煤业榆林能化有限公司自备电厂就现有设备而言，在可预知的110k V两回进线故 障时，自备电厂孤网稳定运行是切实可行的。
本文还对外电网故障状态下，自备电厂实现孤网运行进行了探讨研究。
关键词自备电厂；孤网运行；解列点；系统参数设定；频率调整方案中图分类号:TM712 文献标志码:A文章编号：1009-0797(2018)06-0158-04Operation stability scheme of isolated network in self-provided power plantZhang Weidong(Yanzhou coal Yulin energy chemical co.ltd.,Shanxi Yulin719000)Abstract：Through an example,this paper introduces the successful connetion of Yulin energy chemical co.,itd in Yanzhou coal industry with load after 18 hours of operation.Practice has proved that Yanzhou coal Yulin energy co.,itd owned power plant in terms of existing equipment, in the predictable110 Kv two back into the line failure,owned power plant isolated network operation is feasible.This paper also discusses how to realize isolated power network operation in self-provided power plant under external power grid fault condition.Key words:Captive power plant;isolated network operation;solution point;system parameter setting;frequency adjustment scheme孤网运行是与大电网解列后的小电网的动态稳定过程和静态稳定设置。
孤网运行应急预案范文(二篇)
孤网运行应急预案范文1#机组孤网运行技术措施一、1#机组孤网运行目的Ø配合供电部门进行___kv石热ii线改至303开关间隔的工作。
二、___kv石热ii线停电时间Ø___月___日06：00---___月___日18：00三、孤网运行期间电厂主要工作Ø检查3031刀闸。
四、孤网运行前的运行方式Ø___kv石热ii线304开关运行于___kvii母；___kv热张线305开关运行于___kvi段母线；母联300开关运行；303开关检修状态。
Ø1#主变运行，2#主变冷备用（孤网运行前一天操作）Ø1#机运行（负荷___mw左右），3、4、5、6#炉运行，供汽由双减和抽汽共同接带（抽汽___吨/h;双减___吨/h）。
五、孤网运行期间运行方式：Ø3、4、5、6#炉运行。
Ø1#机自带厂用电运行（电负荷在___mw左右），抽汽退出；供热由双减带，总量在___吨/h（1#双减___吨/h;2#双减___吨/h；3#双减___吨/h）。
Ø垃圾电厂运行两台锅炉（供汽30t/h）。
Ø___kvii段母线检修；___kvi段母线检修；___kv石热ii线检修；___kv热张线检修；1#主变高压侧开关301开关检修状态；1#主变低压侧开关___合闸；1#主变运行；2#主变冷备用；___kvi、ii、iii、iv、v、vi段运行。
六、1#机组由并网于___kv石热ii线改为孤网运行的操作步骤（当班值长指挥，各专业专工配合）Ø值长通知调度、电厂，我厂将实行孤网运行的运行方式。
Ø1#机逐渐减少抽汽量，减少电负荷至___mw左右，切除抽汽，解列1#高加，供热全部由双减带。
Ø联系调度将热张线负荷降为0，检查热张线305开关电流到0，汇报调度。
Ø待调度令拉开热张线305开关。
Ø调整1#机有功、无功，检查石热ii线304开关、1#主变301开关电流、功率基本到0（功率控制在___mw-___mw），汽机退出1#机功率闭环自动功能，投入二次调频功能。
孤网运行解决方案
孤网运行解决方案拟采取的解决方案：①、系统的组成，与系统弱联系的小电网稳定运行控制系统是由汽轮发电机组、蒸汽产生装置及与其相连的送水管道、计算机处理单元、信号检测单元、电加热单元、水介质储能单元、变压单元、电力控制单元等组成。
②、工作原理，用负载调节系统替代和补充电网功能：当用电系统负荷波动时,在汽轮机调速系统还未作出自动调整的情况下，由负载调节系统及时投入或释放与电网波动量一致的负荷，并联在小电网运行的电网中,适时调整整个电网的用电负荷,使得汽轮发电机组按原先设置的等功率发电量运行,电源网频就不存在变化。
这样就从根本上解决了网频随负荷变化而变化的问题。
③、负荷调节系统长时间运行的可靠性。
由于负荷的波动是一个电能的波动问题,或者说是一个拥有很大能量且长期源源不断进行输送的一种能量,固定的负荷装置是不能长期容纳这么大能量的,即使可承载额定容量,长期运行也会发生“爆炸”。
山西博赛克电力技术有限公司采用了“随进随出”的设计思想,将流入的能量随时转化为其它形式的能量,同时接纳新的电能。
这样就产生了可长期稳定运行的负荷调节装置。
④、瞬时调峰和长期稳频，能量储存技术的应用。
众所周知,大功率交流电能是不能储存的,国外一些技术能将小功率电能转化为磁能进行储存,但对大容量电能是无能为力的。
我公司发明的专利技术，有效实用结合火力发电厂状况，将热能转变为电能原理,采用循环综合利用办法进行调节负荷, 即热电厂电负荷波动热贮能电厂电。
既不浪费能源,又能解决负荷波动,更重要的是可解决长时间负荷波动问题和大负荷频繁投切问题。
在恶劣的用电环境也能保证小电网输配电系统稳定运行，向用户提供与大电网等质的电能，完全满足生产、生活需求。
其基本原理就是模拟电网功能，用负载调节系统替代汽轮机组的汽门排放蒸气调节负荷系统（DEH）和自动二次调频方法，彻底解决瞬间调峰和长期稳频和大负荷频繁投切问题。
随着工业生产的蓬勃发展，工业污染物的排放，对大气、自然环境的影响和危害越来越大。
自备电厂孤网运行稳定性方案分析
是 ５ｓ 内的中间阶段 ，此 阶段发 电机 的调节系统将发 挥作用 ， 要 求孤 网要有动态稳定 能力 ； 三是几 分钟 的后期阶段 ， 阶段热力 此 设备 中的稳定过程将影响到电力系统的暂态过程 ，要求孤 网有
较强的动态稳定储备 。 孤 网形成时的初始阶段 ， 首先是受大干扰冲击 ， 造成电压瞬
成。
孤 网是小容量电网从大 电网中解列以后形成的区域孤立 电 网。由于电力系统在设计时只考虑依赖大电网的可靠性， 未考虑 企业 自备电厂孤网的独立运行稳定性 ，所 以每一次 系统解列冲
击都会造成孤 网运行的振荡或失败 ，每一次孤 网失败企业经济
煤气化公司 自备 电厂为 ２ １ Ｗ 抽气汽轮发电机组 ， 电 ｘ ２Ｍ 发
本 刊 Ｅ ｍａｈｊ＠ｓｉｆ． ｔ － ｉｂｂ ｘｎｏ ｅ ｎ
科技论坛
负荷 ， 比如输煤车间 。第三 ， 各用户生产 车间负荷禁止启 动投 入
重 合 闸 。特 别 是 大 型 电 动 机启 动 不 应 超 过 发 电 机储 备 容 量 ， 且 并 应 在孤 网暂 态 过 程稳 定 以后 按 调 度 指令 启 停 。第 四 ， 重要 厂用 电
主接线 图。
３ １ ２ ＭＶ １ ８ ０ ２ＭＶ
３ ５ ７
程和静态稳定设置 。按照《 电力 系统安全稳定导则》 应从 ３个方 面考虑 ： 一是孤网要有足够 的解列点设计 ， 减载和甩负荷解列点 要保证 自备 电厂发电机装机容量 和企业负载基本平衡 ；系统应 有足够 的静稳定储 备 ， 包括有功 、 无功备用容量和必要的调节手
Ｓ ＩＴ Ｃ Ｆ Ｒ Ａ ＩＮ Ｄ Ｖ Ｌ Ｐ Ｅ Ｔ＆Ｅ Ｏ Ｏ Ｙ Ｃ— Ｅ Ｈ Ｉ Ｏ Ｍ ＴＯ Ｅ Ｅ Ｏ Ｍ Ｎ Ｎ ＣＮＭ
自备电厂孤网系统控制设计和孤网运行须知
自备电厂孤网系统控制设计和孤网运行须知自备电厂是指独立运行的电力机组，可自行发电并向外供电的电力装置。
在一些偏远地区或紧急情况下，自备电厂可以提供稳定可靠的电力供应。
为了保证自备电厂的正常运行，需要设计和建立一个孤网系统。
孤网系统控制设计是指通过合理的设备和控制措施，确保自备电厂运行在一个独立的电网系统中，与其他电网系统隔离，不会引起网络干扰或故障。
首先，孤网系统控制设计需要考虑以下几个方面：1.电网隔离与供电能力：自备电厂必须有独立的供电能力，以保证在断电或紧急情况下能够持续供电。
为此，可以采用多个独立的电源装置，并通过自动切换装置进行切换。
同时，还需设置电网隔离开关，确保与其他电网系统隔离，避免干扰。
2.控制系统设计：自备电厂需要一个独立的控制系统，用于实现电力机组的自动控制和监测。
该控制系统需要包括发电机组的启停控制、负荷调节控制、故障报警与保护等功能。
3.电力机组选择和设计：选择适合该地区供电需求的电力机组，并进行合理的设计。
需要考虑机组的容量、燃料类型、发电效率等因素。
同时，还需考虑机组的可靠性和可维护性，以保证长期稳定运行。
4.安全措施：为了确保自备电厂的安全运行，需要设置相关的安全措施。
包括火灾报警系统、火灾自动灭火系统、气体报警系统等。
还需制定安全操作规程，并进行相关培训，确保操作人员能够妥善操作和维护电力机组。
然后，孤网运行须知包括以下几个方面：1.紧急停电和恢复运行：在遇到紧急情况或网络故障时，需要及时进行紧急停电和恢复运行。
需要设定紧急停电的条件和操作程序，并培训相关人员。
同时，还需要设定运行恢复的程序，确保恢复运行的安全和可靠。
2.定期检修和维护：为了保证自备电厂的可靠性和长期运行，需要对设备进行定期的检修和维护。
定期检查机组的各项参数和运行状态，及时发现并排除故障。
同时，还需要定期更换易损件和进行设备的润滑和清洁。
3.运行记录和数据分析：对自备电厂的运行情况进行记录和分析，包括机组的运行时间、负荷数据、故障记录等。
孤网运行及解决方案
通过调整发电机组生产的功率，使生产的总功率随消费 的总功率变化，两者达到动态平衡。
1. 电网调频概述
z 通过发电机组上安装的转速反馈调节系统，即可自动根 据实际转速偏离额定值的程度来调节发电机组生产的有 功功率。
Байду номын сангаас. 改进DEH孤网调频性能
实际 功率％
转速 微分
转速 微分
≥30％ ≥7.5%
电磁阀
≤0
硬件加速度大
图例：
：大于比较器 ：小于比较器 ：信号选择器
给定 阀位
给定 压力
N
CCS控制
Y
给定
-
N
实际
压力 +
PID Y
压控
N
功控
Y PID
N
脱网
Y PID
给定 功率
+ - 实际 + 功率
不等率
给定 转速
限制 总阀位给定
2. 改进DEH孤网调频性能
• 阀门特性线性化 调节阀升程与进汽流量存在一定的非线性。为了使转速偏 差信号与进汽流量之间的关系基本呈线性，并且实现全 周进汽与部分进汽转换，大多采用了机械凸轮修正或电 凸轮修正方式。若各凸轮的斜率及重叠度设计调整不 当，将造成调节系统静态特性曲线的线性度较差，即局 部不等率变化较大。局部不等率的倒数就是转速调节系 统的放大倍数，因此在局部不等率变化大的工作点附 近，系统稳定性会变差。
11..电电网网调调频频概概述述 22.. 孤孤网网运运行行解解决决方方案案
1. 电网调频概述
发电机组孤网运行试验方案
发电机组孤网运行试验方案编制：审核：批准：新浦化学（泰兴）有限公司二零零九年八月二十五日一、目的为配合1#、2#发电机组孤网运行时DEH控制系统调试，提高调节品质，确保机组孤网情况下能维持或稳定运行，特制定本试验方案；二、试验对象选定1#汽轮发电机组作为孤网运行试验对象；三、试验时间2#发电机启机后，预计8月31日8：00开始四、试验条件1、电运岗位在试验前进行倒闸操作，将VCM全部负荷由Ⅱ段供电，试验对VCM 生产不会造成影响；2、仪表专业确认汽轮机各项超速保护功能完好；3、四五期苯胺装置处于检修状态；4、热电厂给水泵、取水泵、空压机等公用辅机尽量运行在10KV Ⅱ、Ⅲ段；5、1#机机头、35KV升压站已派人现场待命；6、锅炉、汽机、电气、仪表、DEH厂家技术人员全部到位。
五、试验步骤1、正常运行方式1#机发电20MW，正常并入35KV Ⅰ段母线，Ⅰ段负荷包括：一二三期Ⅰ段电解25MW、苯胺部分负荷3MW、部分厂用电4MW、洋新线822线路下载12MW。
2#机发电38MW，正常并入35KV Ⅱ段母线，Ⅱ段负荷包括：一二三期Ⅰ段电解25MW、VCM全部负荷6MW，苯胺部分负荷3MW、部分厂用电4MW、洋新线824线路下载0MW（接线图附后）。
孤网运行试验期间，因1#、2#发电机负荷会有所变化，为确保供汽稳定正常，外供蒸汽尽量通过快减装置供汽。
2、孤网运行方式拉开热化1#线363开关，1#机孤网运行，南厂一二三期Ⅰ段电解25MW全部由洋新线822线路供电，1#机由20MW甩负荷至苯胺及热电厂用电部分负荷7MW，DEH厂家根据机组情况调节PID参数，试验完成后电气运行岗位通过热化1#线363开关同期并网恢复正常运行方式。
若孤网运行成功，1#发电机的负荷将由原来的20MW甩负荷至7MW，势必造成主汽压力的上升，故在孤网试验前，热电调度需适当降低主汽母管的压力；若孤网运行不成功，热电升压站35KV Ⅰ段（苯胺的Ⅰ段包括3#循环水3台循环水泵、苯胺循环水2台循环水泵、四期苯胺2台氢压机、五期苯胺1台氢压机、五期氯透平）电源将会中断，电运人员在确认机组已跳停（1#发变组出口305开关分闸状态），厂用电快切至用备用段供电，苯胺的Ⅰ段短时失电，电运确认备自投动作情况，并合上热化1#线363开关恢复热电升压站35KV Ⅰ段供电，1#机组按照开车程序重新并网进行试验。
甘南电网孤网运行分析及控制方案的制定
时ｆ Ｈ ｌ ／ ｓ
图１ 鹿儿台机组和甫黄机 组相对功角摇摆 曲线
由图可 知 ，未切 除发 电 机 时功 角 持续 增 大 ， 当 ０ ． ５ ｓ 按 上述 方 案切 除部 分发 电机后 。 功 角波 动减小 ， 最终 发 电机功 角稳 定在 一 １ ２ 。 左 右 ，显然 在该 切机 方
合 作 孤 网将 失 去暂 态稳 定性 。 合 作 区域 网在 夏 大 正 常方 式 下 ． 由于外 送 有 功 功率 １ ３ ４ ． ７ ４ ＭＷ，显然 形成 孤 网后 需 要 切 除合 作 孤 网 内的部分 机 组 ， 以保 持孤 网 的功率 平衡 ， 经 多种 切
然失去３ ３ ０ － ３ Ｍ Ｗ的负荷 ， 经仿真计算 。 摇摆功角幅度 最 大的两 台机组是 腊子二 级和石 门坪 ，由这２ 台机组
图１ 所示。
夏大方式下 ， 合作 区域网内水 电机组总有功 出 力２ ２ ８ ． ９ Ｍ Ｗ ．无 功 出力 ３ ６ ． ５ ７ Ｍｖ ａ ｒ 。除 供 给 网 内
７ ０ ． ３ ４ ２ ３ ＭＷ负 荷 外 。通 过 多 合 ３ ３ ０ ｋ Ｖ变 电站 向甘 肃主 网送 出有 功 １ ３ ４ ． ７ ４ ＭＷ ， 无功 ８ ． ０ ３ Ｍｖ ａ ｒ 。 夏大 方 式 下 ， 洛 大 区域 网 内水 电机 组 总 有 功 出
证 系统 电压 质量 的切 机 方案 如表 １ 所示 。
表１ 合作 孤 网夏 大 方式 切 机 方 案
篱
叠 々
一
内的部分机组 ， 以保持孤网的功率平衡 ， 使孤网能保 持暂态稳定 。 经多种切机方案仿真计算与比较 ． 确定 ００ ０ ＿ ＿ ｌ ｌ ｜ Ｉ ＿ ＿ ｌ ｌ ｌ ｌ 一 ％ 技 术 ＆ 用 夏 大 方式下 既 能保持 孤 网 的暂态稳 定性 ，又 使切 机
热电厂孤网运行研究
热电厂孤网运行研究发布时间：2023-03-15T08:32:03.758Z 来源：《科技潮》2023年1期作者：李骞[导读] 目前，国内常见的孤网运行模式就是高耗能企业的孤网。
随着工业的迅速发展，重工业呈现突飞猛进的发展势头，其中，像电解铝与氧化铝行业、制钢及冶铁行业、大型化工厂等重工业，随着产量的不断增加，它们对电能的消耗也愈来愈大，导致每年缴纳的电费都是一个巨额的数字。
为了缩减生产成本，提高效益，通常建立自备电厂实现孤网运行。
国能吉林江南热电有限公司吉林吉林 132000摘要：目前，国内常见的孤网运行模式就是高耗能企业的孤网。
随着工业的迅速发展，重工业呈现突飞猛进的发展势头，其中，像电解铝与氧化铝行业、制钢及冶铁行业、大型化工厂等重工业，随着产量的不断增加，它们对电能的消耗也愈来愈大，导致每年缴纳的电费都是一个巨额的数字。
为了缩减生产成本，提高效益，通常建立自备电厂实现孤网运行。
关键词：热电厂；孤网运行1孤网运行及调频在孤立局域电网下，因单台发电机组的容量占电网总容量的比例很大，发电机组输出的功率必须实时跟随用户负荷而变，以维持供电频率稳定。
由于单台机组进汽量变化对电网频率影响很大，汽轮机控制系统必须具有良好的一次调频性能才能维持频率稳定。
当发生输电线路开关跳闸将某个局域电网从大电网中分裂出来，发电厂要成功转换为局域电网或者单机孤网运行，目前常规手段是依靠汽轮发电机组的一次调频功能，且要求一次调频性能优良，否则，可能造成局域电网供电频率大幅度波动，甚至出现大面积停电。
一次调频利用转速反馈，调整汽轮机发电量，平衡电网频率。
但当电网解列，负荷变化非常大时，只依靠一次调频可能导致孤网运行供电品质较差，甚至孤网运行失败。
如果电厂存在一套“指挥系统”，在电网解列时刻快速联动汽轮发电机组各系统同步进行调整，将大大提高孤网运行的成功概率。
2热电厂孤网运行研究某热电厂现行供电方式为从大电网侧取电，采用双回路供电方式，企业虽建有自备电厂，但只做并网使用。
孤网运行解决方案特色介绍
4、在LMCC的历史站（服务器）中建立“实时数据库”。
变化趋势曲线、月负荷变化趋势曲线；以及负荷按照小时
变化的趋势曲线。这些曲线运行人员可以随时调用。
并为“实时数据库”今后的优化奠定了基础。
孤立运行的小网，称为孤网，孤网可分为下列几种情况: 【1】如果网中有几台机组并列运行，单机与电网容量之
比超过8％，称为小网。
【2】如果网中只有一台机组供电，称为单机带负荷。在
印尼梭罗RUM公司热电站工程项目中，建设规模为 2 台
130t/h次高温次高压循环流化床锅炉（一用一备），配 套1台15MW背压式汽轮发电机组。所以是比较典型的 “单机带负荷”情况。
超过30r/min时，DEH系统应当自动退出背压控
制或负荷控制方式；迅速实现频率控制方式。
孤网运行时 DEH
应用中的典型案例
杭州和利时自动化有限公司
专家组
陶之未
高级工程师
旁路系统简单说明
和利时DEH系统配置简介
和利时DEH系统配置简单说明
控制策略原理图
印尼拉法基水泥厂自备电 站孤网运行技术方案总结
1、建立负荷管理控制中心（LMCC），负责稳态运行条
件下的负荷实时采集、计算和分析（特别是孤网中大用户
用电量的实时采集）；并且储存在“实时数据库”中，作
为日负荷或者班负荷分配和修正的依据。
2、负荷管理控制中心（LMCC）还必须从发电厂的实际
情况出发；总结国内孤网运行的发电厂曾经遇到过的各种
重大事故的经验教训，并设置各种事故或者障碍发生时的
孤网运行事故预案方案
一、背景孤网运行是指发电单位单独给部分地区供电，与大电网解列单独运行的非正常方式。
在孤网运行过程中，由于用电设备的启停和负荷增减，会对发电机组的转速、频率、电压等参数引发波动，甚至无法运行，引发事故。
为确保孤网运行过程中的安全稳定，特制定本预案。
二、预案目标1. 预防和减少孤网运行事故的发生，降低事故损失。
2. 确保孤网运行过程中，电力供应的稳定性和可靠性。
3. 提高孤网运行事故应急处理能力，最大限度地降低事故影响。
三、组织机构及职责1. 成立孤网运行事故应急指挥部，负责孤网运行事故的应急处置工作。
2. 应急指挥部下设以下小组：（1）应急指挥小组：负责制定孤网运行事故应急预案，组织应急演练，协调各部门工作。
（2）运行应急组：负责孤网运行设备的监控、调整和故障处理。
（3）继电保护应急组：负责继电保护装置的检查、维护和故障处理。
（4）电气专业应急组：负责电气设备的检查、维护和故障处理。
（5）热工专业应急组：负责热工设备的检查、维护和故障处理。
（6）汽机专业应急组：负责汽轮发电机组设备的检查、维护和故障处理。
（7）锅炉专业应急组：负责锅炉设备的检查、维护和故障处理。
（8）物资保障组：负责应急物资的储备、调配和供应。
（9）通讯保障组：负责应急通讯设备的检查、维护和故障处理。
（10）安全保障组：负责现场安全保卫和人员疏散。
（11）消防救援组：负责火灾事故的救援工作。
（12）后勤保障组：负责应急人员的餐饮、住宿等后勤保障工作。
四、应急预案内容1. 孤网运行事故预警（1）加强孤网运行设备的日常巡检，及时发现并消除安全隐患。
（2）加强对电网负荷的监测，及时发现负荷变化，提前预警。
2. 孤网运行事故应急处置（1）应急指挥小组接到事故报告后，立即启动应急预案，组织各应急小组开展应急处置。
（2）运行应急组负责对孤网运行设备进行监控、调整和故障处理，确保设备正常运行。
（3）继电保护应急组负责检查、维护和故障处理继电保护装置，确保保护装置正常动作。
电厂孤网运行方案
用户反映问题及解答一、什么是孤网？答：孤网是孤立电网的简称，一般泛指脱离大电网的小容量电网。
电力建设规程曾有规定，电网中单机容量为电网总容量的8%，以保证当该机发生甩负荷时，不影响电网的正常运行。
例如60年代初期我国开发20万千瓦机组时，只有东北电网具有容纳该机组的能力。
当时东北电网容量约为300万千瓦。
电网中的各机组，一般都有10%——15%的过载余量，如果电网中的机组调速系统都正常投入，一旦某机组发生甩负荷，并且该机组容量为电网总容量的8%，则电网所失去的功率可以暂时由网中其他机组过载余量负担，电网频率下降0.2Hz，相当于机组转速下降12r/min，对供电质量的影响仍在运行规程规定的范围内。
最大单机容量小于电网总容量的8%的电网，可以称为大电网。
目前，我国各大地区电网的机网容量比已经远小于8%，可以看作是无限大电网。
相比之下，机网容量比大于8%的电网，统称为小网；孤立运行的小网，称为孤网，孤网可分为以下几种情况。
网中有几台机组并列运行，单机与电网容量之比超过8%，称为小网。
网中只有一台机组供电，成为单机带负荷。
甩负荷带厂用电，称为孤岛运行工况，是单机带负荷的一种特例。
二、孤网运行的特点？答：孤网运行最突出的特点，是由负荷控制转变为频率控制，要求调速系统具有符合要求的静态特性、良好的稳定性和动态响应特性，以保证在用户负荷变化的情况下自动保持电网频率的稳定。
这就是通常所说的一次调频功能。
运行人员关注的问题不再是负荷调整，而是调整孤网频率，使之维持在额定频率的附近。
这种调整通过操作调速系统的给定机构来完成，成为二次调频。
由于孤网容量较小，其中旋转惯量储存的动能和锅炉群所具备的热力势能均较小，要求机组的调速系统具有更高的灵敏度，更小的迟缓率和更快的动态响应。
三、汽轮发电机组孤网运行存在哪些难题?答:1.汽轮发电机的电压,频率和发动机转速不稳定,会根据负荷的变化跟踪变化,电源品质差,安全系数低。
2.在大负荷变动情况下,负荷对汽机冲击很大,长期运行会造成汽机调速器损坏,甚至冲垮汽机正常工作状态。
水电站孤网调试运行中的问题与处理方案
水电站孤网调试运行中的问题与处理方案摘要：为了加强发电站电源的可靠性，一些发电站加入了电网中断自动进入孤网运行方式，以保证发电站即使在外网中断的情况下仍然能够稳定运行，避免电站因停电造成的巨大经济损失和安全事故。
本文就水电站大网转孤网调试试验所遇到的问题以及解决方案进行探讨。
关键词：孤网运行，黑启动，一.孤网的定义与分类在电力建设规程曾有规定，电网中单机容量为电网总容量的8%，以保证当该机发生甩负荷时，不影响电网的正常运行。
相比之下，机网容量比大于8%的电网，统称为小网；孤立运行的小网，称为孤网。
传统大网具有电压，频率稳定，负荷安全等优势。
但是孤网运行由于其特殊性，至今仍适用于电网系统不太完善的地区。
二.孤网运行与并网运行的主要区别并网运行和孤网运行的主要区别在于发电机组的控制方式。
在并网模式下机组的控制方式主要依靠“功率控制”方式来进行，一般由电力调度部门对有功和无功出力进行调整；而孤网运行最突出的特点，是由负荷控制转为频率控制，要求调速系统具有良好的静态特性，良好的的稳定性和动态响应特性，以保证用户负荷变化的情况下自动保持电网频率的稳定，因此孤网机组的调速器系统具有更高的灵敏度，更小的迟缓率和更快的动态响应。
三.在进行该电站调试工作时所发现的问题，以及问题的解决方案。
1、黑启动保护定值的整定所谓的黑启动，是指整个电网系统因故障停运，系统全部停电，处于“全黑”的状态。
这时通过系统中具备自启动能力的发电机启动，然后逐步带动其他无自启能力机组，并最逐渐终恢复电网。
在黑启动过程由于负荷的波动，励磁系统和调速器系统需要一定的时间来完成电压与频率的调节，所以在调节过程中机组频率与电压会频繁波动从而导致保护动作。
因此需要根据启动所需要的时间以及频率与电压的波动，来重新整定一套黑启动保护定值。
该套保护定值仅用于黑启动，当黑启动完毕，需要立即切换回常规保护定值。
2、孤网模式下变压器的冲击与零启升压的选择当黑启动完成，恢复了输电线路电力之后，紧接着就要进行供电变压器的冲击了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用户反映问题及解答一、什么是孤网？答：孤网是孤立电网的简称，一般泛指脱离大电网的小容量电网。
电力建设规程曾有规定，电网中单机容量为电网总容量的8%，以保证当该机发生甩负荷时，不影响电网的正常运行。
例如60年代初期我国开发20万千瓦机组时，只有东北电网具有容纳该机组的能力。
当时东北电网容量约为300万千瓦。
电网中的各机组，一般都有10%——15%的过载余量，如果电网中的机组调速系统都正常投入，一旦某机组发生甩负荷，并且该机组容量为电网总容量的8%，则电网所失去的功率可以暂时由网中其他机组过载余量负担，电网频率下降0.2Hz，相当于机组转速下降12r/min，对供电质量的影响仍在运行规程规定的范围内。
最大单机容量小于电网总容量的8%的电网，可以称为大电网。
目前，我国各大地区电网的机网容量比已经远小于8%，可以看作是无限大电网。
相比之下，机网容量比大于8%的电网，统称为小网；孤立运行的小网，称为孤网，孤网可分为以下几种情况。
网中有几台机组并列运行，单机与电网容量之比超过8%，称为小网。
网中只有一台机组供电，成为单机带负荷。
甩负荷带厂用电，称为孤岛运行工况，是单机带负荷的一种特例。
二、孤网运行的特点？答：孤网运行最突出的特点，是由负荷控制转变为频率控制，要求调速系统具有符合要求的静态特性、良好的稳定性和动态响应特性，以保证在用户负荷变化的情况下自动保持电网频率的稳定。
这就是通常所说的一次调频功能。
运行人员关注的问题不再是负荷调整，而是调整孤网频率，使之维持在额定频率的附近。
这种调整通过操作调速系统的给定机构来完成，成为二次调频。
由于孤网容量较小，其中旋转惯量储存的动能和锅炉群所具备的热力势能均较小，要求机组的调速系统具有更高的灵敏度，更小的迟缓率和更快的动态响应。
三、汽轮发电机组孤网运行存在哪些难题?答:1.汽轮发电机的电压,频率和发动机转速不稳定,会根据负荷的变化跟踪变化,电源品质差,安全系数低。
2.在大负荷变动情况下,负荷对汽机冲击很大,长期运行会造成汽机调速器损坏,甚至冲垮汽机正常工作状态。
3.排气频繁,噪音大,严重浪费热能和水资源。
四、贵公司是如何解决上述问题的?答:本发明专利人侯永忠先生,长期致力于自备电厂运行研究,通过科学论证,反复实验,总结出了一套系统完整的解决方案,即一种电力负荷调节系统及方法和一种电力负荷调节装置。
该发明模拟了电网功能技术,在电力负荷小于发电量的前提下,实现了自备电厂在不并网的情况下,电厂向用电单位直接稳定供电。
该专利技术解决问题的关键在于,在自备电厂发电机的输出端加装一套储能调节系统,当电力负荷减小时,将多余电量储存在储能调节系统中,在电力负荷增加时,断开储能调节系统的储存开关,使储存在储能调节系统中的能量重新转化为电能,保证发电稳定输出。
这项专利的特点在于巧妙克服了孤网运行带来的能源浪费、环境污染和电压频率波动大等缺点。
使自备电厂孤网运行达到并网发电的效果,最终实现了降低企业生产成本,提高企业市场竞争力的目的。
五、侯永忠先生是在什么情况下研究出这套系统的?答:自备电厂在没有孤网运行技术的支持下,面临着两大难题。
1.很多自备电厂新建或扩建后,要求稳定运行,却苦于没有批文而无法并网。
2.由于电力部门的垄断行为,很多已得到批准并网的自备电厂每度电要向电力部门缴纳0.02至0.08元的高额费用(国家规定只有0.01元多)。
未经批准并网的自备电厂,私自操作并网后,则要廉价向电力部门售电,高价买回才后可以使用。
例如:某电厂售价为0.24元/度,而企业用电则需0.4元/度买回。
一年电力差价高达一千多万元!在这种情况下,侯永忠先生经过长期积累经验,敢于突破,大胆实践,反复论证,并多次与电厂成功合作,研究出了这套方案,并申请了国家专利,专业为自备电厂排忧解难。
六、储能调节系统可靠性如何?能长期应用吗?答:从本公司的长期实践和已经成功的案例来看,该调节系统安全系数高,稳定性强,长期应用无影响。
已采用我公司技术的单位,连续运行一年无任何故障。
七、孤网运行适用于哪些自备电厂？答：适用于总发电量略大于或等于企业用电量的自备电厂，尤其对解决硅铁、电石、黄磷、烧碱、焦化、锌冶炼等高耗能矿热炉冶炼企业负荷波动大、运行不稳定的问题，有替代大电网功能安全运行的效果。
八、孤网运行调节系统调节负荷波动的时间有多快？还有什么技术指标吗？答：采用孤网运行负荷调节系统，负荷波动是系统响应时间小于0.8秒。
除此之外，还有负荷调整分辨率可以在200-5000KW之间任意设置。
九、孤网运行在施工方面需不需要改变我们电厂的原布局？施工大约需要多长时间？答：孤网运行的控制系统独立于电厂原控制系统之外，与原控制系统良好兼容，不需对电厂原控制系统作更改，智能适应。
至于施工时间，如果双方协调的好的话，从签订合同到系统调试完毕大约需要3个月左右的时间。
十、贵公司做过哪些案例?可以实地考察吗?答:2005年,我公司成功为2*12MW沁新余热发电厂和2*6000KW沁源煤矸石发电厂实现了孤网运行,在四年的生产过程中运行稳定,经济效益显著；2007年，我公司成功为2X50MW内蒙古太西煤集团常山煤矸石电厂实现了孤网运行，至今运行稳定，经济效益显著；2007年，我公司为太原清徐港元焦化有限公司2X6MW+1X3MW自备电厂成功实施孤网运行，至今运行稳定，经济效益显著；2009年,我公司为山西晋铝兴业有限公司成功实施孤网运行。
2011年，我公司为内蒙鄂尔多斯羊绒集团2x30MW动力车间成功实施孤网运行2012年，我公司正为内蒙古鄂尔多斯电力集团棋盘井工业园区4X135MW+2X50MW实施孤网运行，如有企业希望了解我公司专利技术,可以直接与我公司取得联系,由我公司人员带领进行实地考察。
十一、我电厂装机容量为2*25MW发电机组,带有5台10000KVA的电石炉,可以孤网运行吗?投资有多少?答:贵企业发电量与电力负荷基本一致,孤网运行不存在问题。
系统的稳定性由我公司技术支持,投资的大小决定于你电厂运行负荷情况。
按10000KVA负载调节系统设计,理论上计算投资不会超过一千万元,而年回报率能达到四千万元左右。
十二、我自备电厂是一个老发电厂,有2台6000KW发电机组和2台3000KW发电机组,负荷分配有选煤厂2000KW,电石炉2*6000KW,厂用电1000KW,焦化厂2000KW,可以独立运行吗?我厂虽然已经并网,但由于煤价上涨,效益较差,每年要交电力部门一千二百万元左右,如孤网运行需要投资多少?答:孤网运行当然可以,如果您有需求,我公司将实地考察调研,并提供完整解决方案,预计投资不会超过600万元,半年左右即可收回投资。
十三、我自备电厂是一个新建电厂,并网困难,对贵公司技术很感兴趣,但又担心孤网运行会和电力法冲突,国家是否允许?会不会受到电力系统制裁?答:国家电力法规规定,任何发电厂不得私自销售非同一企业法人单位用电。
而对用电单位和发电单位是同一法人代表或同属一集团公司的情况则鼓励企业自备电厂自给自足。
电网公司同属企业,而不是政府机构,无权对自备电厂进行制裁。
由于长期以来没有孤网运行技术,在电厂建成之后不得不与电网相接才能可靠运行,形成了自建电厂而受制于电网公司的定势。
我公司曾经做过的案例有的曾经是并网电厂,在成功实现了孤网运行之后,与电网公司解列,而电网公司对其无能为力。
十四、采用贵公司的专利技术是否要收取专利费?答:我公司主要是为您的企业孤网运行排忧解难,保证电力生产安全运行,不收专利费。
但合作以后,贵公司有义务对我公司技术保密,不得仿制。
十五、我们是一家水利发电站,是否也能使用贵公司的这项专利技术?答:我们公司的专利技术主要是解决自备电厂孤网运行的技术,只要您的发电量与负荷基本匹配就可以使用这项专利技术,是不受火力发电,垃圾焚烧发电,水利发电等发电模式的限制的。
十六、采用贵公司技术后,厂用备用电源如何解决?答:1、一般企业大都采用备用柴油发电机组方法作为应急电源。
2、就近和企业取得联系,在应急情况下,由其他电源提供400v、50hz的交流电源做为厂用自备电源。
十七、采用贵公司技术后，能否保证系统的电能质量？答：可以满足系统的电能质量。
2007年4月17日，中国电力科学研究院对沁新煤焦股份有限公司孤网运行中供电系统进行了24小时在线检验，并做出电能质量评估报告。
（采用我公司的专利技术：电力负荷调节系统及方法（发明专利号：200640065761.0）；电力负荷调节装置（实用新型专利号：200620008044.X）孤网运行达15个月。
）根据测试结果可以得出以下结论：山西沁新焦煤有限公司的供电系统在孤网运行下，其系统电压、电压偏差、短时间闪变度（Pst）、长时间闪变度（Plt）、频率偏差、三相不平衡度、谐波电压、谐波电流、功率因数等指标均达到了国家标准。
十八、如果采用贵公司的技术，在孤网运行中出现问题贵公司能否在最短的时间内赶到现场排除故障？费用如何计算？答：根据我们做过的项目分析，孤网运行在正常情况下是不会出现任何问题的。
但是，如果控制系统万一出现故障，我们公司的技术人员会在接到电话72小时内迅速赶到现场，对发生的故障进行处理，保证电厂的正常运行。
我公司所提供的设备保修期为设备最终验收合格之日起十二个月。
在保修期内,会对所提供的设备做定期检查和保养,对于由于设备本身质量原因造成的任何损伤或损坏,我公司负责免费修理或更换。
在设备保修期过后,我公司承诺为所提供的设备提供终身服务的义务。
