仪器制造工艺过程基本概念规划原则
仪器制造授课内容提纲
![仪器制造授课内容提纲](https://img.taocdn.com/s3/m/55fb37661eb91a37f1115cc6.png)
精密机械制造授课内容提纲第一章:工艺规程的制定对于一个零件的制造过程,对其最基本的要求有两个:满足零件的使用要求或设计图纸的提出的质量要求要求生产时的消耗最少机械加工工艺系统:指由机床、刀具、夹具和工件组成的统一体。
工艺过程:指在生产过程中,按一定顺序直接改变生产对象的形状、尺寸、物理机械性能,以及决定零件相互位置关系的过程。
工艺规程:指规定了工艺过程内容的工艺文件,是工艺过程的文字反映,是工厂指导生产的重要文件,也是组织和管理的基本依据,所有工艺人员都必须严格按照工艺规程的内容办事。
工艺过程的基本组成单位是工序。
工序:由一个或一组工人,在一个工作地点,对一个或同时对几个工件所连续完成的那部分工艺过程。
工步:在加工表面、切削用量(刀具、转速、进给量)都不变的情况下,所完成的那部分工艺过程。
、工步分为:顺序工步、复合工步。
对工艺过程的基本要求:在符合零件设计质量的前提下,以最小消耗,在一定时间内生产出一定数量的零件,即优质、高产、低消耗。
生产类型:指企业生产专业化程度的分类。
一般分为大量生产、成批生产和单件小批生产。
制订工艺规程的原则:1)必须满足技术要求2)在满足技术要求的前提下,追求高效、高生产率、低消耗3)具有良好经济性选择加工方法需要考虑的因素:1)加工方法的经济精度和表面粗糙度应与加工技术相适应。
经济加工精度:指正常生产条件下,各种加工方法都有一个对应于加工成本最小的精度范围,这个范围称经济加工精度。
2)材料的可加工性。
淬火钢宜用磨削加工,有色金属磨削困难,精加工多采用金刚镗或高速精密车削。
3)生产类型。
大批量生产,采用专用设备。
单件、小批生产,采用通用设备。
4)现有设备与技术条件。
要充分利用现有设备,发挥创造性,不断改革创新,推广新技术。
加工阶段是如何划分的?1)粗加工阶段:加工余量大,主要考虑生产率问题,对加工精度要求不高。
2)半精加工阶段:为精加工做准备,精度比粗加工有所提高,同时完成钻孔、铣槽等次要表面加工。
仪器制造知识点总结大全
![仪器制造知识点总结大全](https://img.taocdn.com/s3/m/69bac9b205a1b0717fd5360cba1aa81144318ff2.png)
仪器制造知识点总结大全一、仪器制造的基本概念仪器指的是一种具有检测、测量、控制、分析、监测及记录等功能的装置。
而仪器制造则是指通过一系列的加工工艺和技术手段,生产出符合特定要求的仪器设备的过程。
仪器制造是现代工业和科学技术的重要基础,具有广泛的应用领域,如化工、机械、电子、冶金、航空航天、医疗卫生等领域。
二、仪器制造的材料1. 金属材料:包括钢铁、铝、铜、黄铜、不锈钢等。
金属材料具有良好的导电、导热、强度和韧性等特性,适用于制造机械零件、结构件等。
2. 非金属材料:包括塑料、橡胶、陶瓷、玻璃等。
非金属材料具有轻质、绝缘、耐腐蚀等特性,适用于制造仪器外壳、接头、密封件等。
3. 合成材料:包括碳纤维复合材料、玻璃纤维复合材料等。
合成材料具有高强度、轻质、耐腐蚀等特性,适用于制造高性能仪器的结构件、外壳等。
三、仪器制造的加工工艺1. 铸造:包括砂型铸造、压力铸造、失蜡铸造等。
铸造是制造大型、复杂形状的零件的主要方法,常用于制造仪器的外壳、底座等。
2. 精密加工:包括车削、铣削、钻削、磨削、线切割等。
精密加工是制造仪器零件的关键工艺,能够实现精度高、表面光洁度好的加工效果。
3. 成型:包括注塑成型、压缩成型、挤出成型等。
成型是制造塑料、橡胶等非金属材料零件的主要方式,常用于制造仪器外壳、接头、密封件等。
4. 焊接:包括氩弧焊、电阻焊、激光焊等。
焊接是将金属材料连接在一起的常用方法,常用于制造仪器的结构件、管道等。
四、仪器制造的质量控制1. 设计验证:在仪器制造之前,需要进行设计验证,确保仪器的结构、功能、性能等满足预期要求。
2. 原材料检验:对进货的原材料进行检验,确保其质量符合要求,避免对后续加工产生负面影响。
3. 加工过程控制:在加工过程中,需要对每个加工环节进行控制,确保加工的精度、表面光洁度等达到要求。
4. 组装调试:在仪器组装完成后,需要进行调试,确保仪器各部件协调工作,功能正常。
5. 产品检验:对成品进行全面检验,包括外观检查、功能检验、性能测试等,确保产品质量合格。
仪器制造工艺过程基本概念及规划原则
![仪器制造工艺过程基本概念及规划原则](https://img.taocdn.com/s3/m/10a270960722192e4436f662.png)
3.2 电子制造工艺规程设计
3.2.2 电子产品制造工艺程序
2.产品生产性试制阶段的工艺工作 (1)制订产品生产性试制的工艺方案。 (2)编制全套工艺文件。 (3)设计、制造新产品的全套工装,设立工
序质量控制点,进行工序分析。
(4)进行工艺标准化审查。 (5)组织指导产品试生产。
3.2 电子制造工艺规程设计
3.2 电子制造工艺规程设计
3.2.1 电子产品制造工艺规程
按照一定的条件选择产品最合理的工艺过程 (即生产过程),将实现这个工艺过程的程 序、内容、方法、工具、设备、材料,以及 每一个环节应该遵守的技术规程,用文字和 图表的形式表示出来,这就是工艺规程。
3.2 电子制造工艺规程设计
1.电子产品工艺规程的作用
3.1.2 工艺控制项目和方法 1.控制项目
实施正确的过程控制方法和选择正确的工艺 装备,将有助于过程能力的稳定性和可重复 性。
2.控制方法图3-1 明显不良与潜在不良
数理统计方法是揭示波动规律和区别正常波 动与异常波动的有力工具。
3.1 工艺过程及设计基本概念
图3-1 明显不良与潜在不良
3.1 工艺过程及设计基本概念
3.1.1 工艺过程控制要素和基本内容
1.工艺过程控制的要素 工艺过程控制是以确保产品质量为最终目的,因此,工艺过程控制
应围绕质量管理来展开: (1)人(Man)。 (2)机器(Machine)。 (3)原材料(Material)。 (4)操作方法(Method)。 (5)测量(Measurement)。 (6)环境(Environment)。
3.2.2 电子产品制造工艺程序
3.产品批量生产阶段的工艺工作 (1)制订批量生产的工艺方案。 (2)进行工艺质量评审。 (3)组织、指导批量生产。

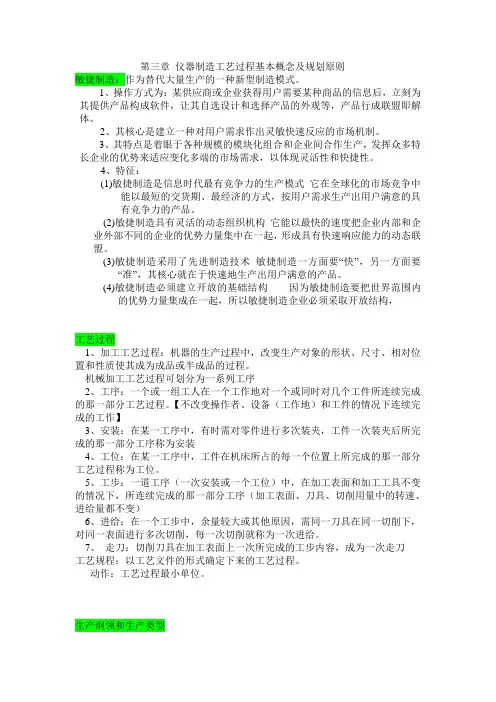

仪器制造第三章重点 2
![仪器制造第三章重点 2](https://img.taocdn.com/s3/m/74a8ca1f4431b90d6c85c7c4.png)
第三章仪器制造工艺过程基本概念及规划原则敏捷制造:作为替代大量生产的一种新型制造模式。
1、操作方式为:某供应商或企业获得用户需要某种商品的信息后,立刻为其提供产品构成软件,让其自选设计和选择产品的外观等,产品行成联盟即解体。
2、其核心是建立一种对用户需求作出灵敏快速反应的市场机制。
3、其特点是着眼于各种规模的模块化组合和企业间合作生产,发挥众多特长企业的优势来适应变化多端的市场需求,以体现灵活性和快捷性。
4、特征:(1)敏捷制造是信息时代最有竞争力的生产模式它在全球化的市场竞争中能以最短的交货期、最经济的方式,按用户需求生产出用户满意的具有竞争力的产品。
(2)敏捷制造具有灵活的动态组织机构它能以最快的速度把企业内部和企业外部不同的企业的优势力量集中在一起,形成具有快速响应能力的动态联盟。
(3)敏捷制造采用了先进制造技术敏捷制造一方面要“快”,另一方面要“准”,其核心就在于快速地生产出用户满意的产品。
(4)敏捷制造必须建立开放的基础结构因为敏捷制造要把世界范围内的优势力量集成在一起,所以敏捷制造企业必须采取开放结构,工艺过程1、加工工艺过程:机器的生产过程中,改变生产对象的形状、尺寸、相对位置和性质使其成为成品或半成品的过程。
机械加工工艺过程可划分为一系列工序2、工序:一个或一组工人在一个工作地对一个或同时对几个工件所连续完成的那一部分工艺过程。
【不改变操作者、设备(工作地)和工件的情况下连续完成的工作】3、安装:在某一工序中,有时需对零件进行多次装夹,工件一次装夹后所完成的那一部分工序称为安装4、工位:在某一工序中,工件在机床所占的每一个位置上所完成的那一部分工艺过程称为工位。
5、工步:一道工序(一次安装或一个工位)中,在加工表面和加工工具不变的情况下,所连续完成的那一部分工序(加工表面、刀具、切削用量中的转速、进给量都不变)6、进给:在一个工步中,余量较大或其他原因,需同一刀具在同一切削下,对同一表面进行多次切削,每一次切削就称为一次进给。
仪器设计的基本原则ppt课件
![仪器设计的基本原则ppt课件](https://img.taocdn.com/s3/m/e63b3858a76e58fafbb0030c.png)
③ 通过对现有产品的观察,优缺点分析,或采用数学建模,或采用系统分析 及形态学矩阵的理论分析方法寻求各种解决办法。
举例子说明:采用系统分析方法解决防止螺纹松动的结构措施。
螺钉锁紧力矩公式为
结论:许多线值
测量系统的仪器,很 难做到使各个坐标方 向或一个坐标方向上 的各个平面内均能遵 守阿贝原则。
15
图3-3 a)
图3-3 b)
16
基于上述实际情况,引出了扩展阿贝原则的思路和方法。 美国学者布莱恩(J.B.Bryan)建议将扩展了的阿贝原则表达如下: “位移测量系统工作点的路程应和被测位移作用点的路程位于一条直线上。
其中图3-3 b)为YZ平面,测头1在该平面内的行程所构成的尺寸线与Z方向读数 线共线,但与Y方向读数线相距为L,在该平面内不符合阿贝原则。
13
图3-2 工件的直径测量
b)用阿贝比较仪测量
1—被测工件 2—工作台 3—底座 4—基准刻线尺 5—支架
14
图3-3 三坐标测量机 1-测头的触球 2-被测工件
如图3-3所示的三坐标测量机,其测量点的轨迹是测头1的行程所构成的尺寸 线,而仪器读数线分别在图示的X、Y与Z直线位置处,显然,在图示情况下测量 时,X与Y坐标方向均不遵守阿贝原则。
其中图3-3 a)为XZ平面,测头1在该平面内的行程所构成的尺寸线与Z方向读数 线共线,但与X方向读数线相距为L,在该平面内不符合阿贝原则。
消除了操作者的人为误差,实现了自动化、 数字化、微米级的测量精度。
结论
这种由光学投影式瞄准原理发展为利用计算机视觉系统进行瞄准的创新,开创了 新一代刀具预调仪的发展,也为生产厂家带来了较大的经济利润和社会效益。
制造工艺中的工序规划与排程
![制造工艺中的工序规划与排程](https://img.taocdn.com/s3/m/0bb7b68488eb172ded630b1c59eef8c75fbf95b0.png)
制造工艺中的工序规划与排程制造工艺中的工序规划与排程是一个重要的环节,它直接影响到生产效率和产品质量。
在制造过程中,正确的工序规划和合理的排程能够最大程度地提高生产效率,降低生产成本,并保证产品的质量和交货时间。
本文将从工序规划和排程两个方面进行论述。
一、工序规划工序规划是制造工艺的关键环节,它涉及到产品从设计到完成的整个生产过程。
良好的工序规划能够使生产过程紧密连接,整体协调,提高生产效率。
以下是几个制造工艺中的工序规划的重要原则。
1. 合理布局合理布局是工序规划的基础。
在布局时,应尽量将生产过程中的关键工序放在距离较近的位置,保证生产流程的顺畅,减少运输和等待的时间。
2. 适当精细化工序规划应该尽可能地细化,每个工序都应该有明确的任务和责任人。
这样可以更好地控制每个工序的质量和进度,提高生产效率。
3. 软硬件配套工序规划需要充分考虑工艺装备和技术条件。
在选择工艺装备时,应根据工序的特点来确定,并配备相应的技术支持,以提高工序的效率和质量。
二、排程排程是指在工序规划的基础上,根据产品的交货时间和生产资源的情况,合理安排每个工序的开始时间和完成时间。
合理的排程能够使生产过程更加有序,提高生产效率。
以下是几个重要的排程原则。
1. 合理安排工序的顺序根据不同产品的特点和制造工艺的要求,合理安排工序的顺序非常重要。
常见的排程方法有先进先出、最短工序时间、紧急工序优先等。
根据实际情况选择合适的方法,确保每个工序都能按时完成。
2. 充分利用生产资源在排程过程中,应充分考虑生产资源的利用率。
合理安排工序的开始和结束时间,避免资源的浪费和闲置,提高生产效率。
3. 灵活应对生产变化制造过程中经常会遇到生产变化,如零部件供应的延误、设备故障等。
排程应该具备一定的灵活性,能够及时调整工艺流程和工序的顺序,以适应生产变化。
综上所述,制造工艺中的工序规划与排程是保障生产效率和产品质量的重要一环。
工序规划应合理布局,适当精细化,并充分考虑软硬件配套;排程需要根据产品特点和生产资源合理安排工序的顺序,充分利用生产资源并灵活应对生产变化。
精密仪器生产工艺流程简介
![精密仪器生产工艺流程简介](https://img.taocdn.com/s3/m/c69d2eb1aff8941ea76e58fafab069dc502247b2.png)
精密仪器生产工艺流程简介一、工厂准备在开始任何生产工艺之前,工厂必须进行一系列的准备工作,包括合理规划生产线布局、采购所需设备和原材料、培训工人等。
这些准备工作的目的是为了确保生产过程的顺利进行。
二、原材料选择与检验精密仪器的生产过程中,使用的原材料对产品的质量和性能起着至关重要的作用。
工厂必须仔细选择原材料供应商,并对每批原材料进行严格的检验。
原材料检验包括外观检查、化学成分分析、物理性能测试等,以确保原材料的质量符合产品要求。
三、零部件加工与装配在生产工艺的这一阶段,各个零部件会根据设计图纸进行加工和制造。
这包括切割、钻孔、铣削、磨削、焊接等操作,以及表面处理、热处理等工艺。
加工完成后,各个零部件会按照装配工艺流程进行组装,包括平衡装配、调试、固定等步骤。
装配过程中,需要保持清洁,避免灰尘和其他杂质进入仪器内部。
四、测试与质量控制在精密仪器生产过程中,测试和质量控制是非常关键的环节。
工厂会设计和购买各种测试设备和仪器,对产品进行严格的功能测试、性能测试和可靠性测试。
测试结果会与产品设计要求进行对比,确保产品符合规定的质量标准。
同时,工厂还会实施质量控制措施,监测各个生产环节的质量,并对生产过程中出现的问题进行纠正和改善。
五、包装与出厂精密仪器在生产完成后,还需要进行包装和标识。
包装的目的是保护产品不受损坏,并方便存储和运输。
通常,精密仪器会采用专用的包装材料,如气泡纸、泡沫板等,以确保产品在运输过程中不受到撞击和振动的影响。
此外,每个产品还需要附上用户手册、质保卡等相关文件。
最后,经过包装和标识后,产品可以出厂,并通过物流渠道运送到目标地点。
六、售后服务在精密仪器的生产工艺中,售后服务也是一项重要的环节。
一旦产品交付用户,工厂需要提供技术支持和维修服务,确保用户能够正确使用产品并解决遇到的问题。
售后服务还包括产品返修、更换零部件、提供技术培训等内容,以满足用户的需求并维护厂家的声誉。
综上所述,精密仪器的生产工艺流程包括工厂准备、原材料选择与检验、零部件加工与装配、测试与质量控制、包装与出厂以及售后服务等环节。
仪器制造技工艺过程的基本概念与组成概述
![仪器制造技工艺过程的基本概念与组成概述](https://img.taocdn.com/s3/m/db5c055749649b6649d74765.png)
定位基准又分定位粗基准和定位精基准。 (3)装配基准:装配时用来确定零部件相对 位置的基准称为装配基准。图1-12 3.测量基准:检验零件已加工表面位置时采用 的基准称为测量基准。图1-13
路漫漫其悠远
1.3.2 定位基准选择
返回
1.粗基准的选择
(1)便于装夹原则Байду номын сангаас
选择加工余量小的、较精确光滑的、面积
生产类型的划分基于产品的生产纲领及产 品本身的大小、结构复杂性及精密性等。
直接根据产品的年产量来划分生产类型不行 ?
路漫漫其悠远
1.2.3 加工工艺规程 1.工艺规程的(种类及)内容
(1)工艺规程:规定产品或零部件制造工艺过 程和操作方法等的工艺文件。
用表格的形式表达,也称工艺卡片。
机械加工工艺过程的内容主要有:产品或零部 件制造工艺过程和操作方法等。另外还有工件 的数量、设备条件和工人的技术情况等。
路漫漫其悠远
例1:阶梯轴零件加工工序的划分
工序1:在钻床上钻中心孔 工序2:在车床上粗车A、B、C、D、E各面 工序3:在车床上精车以上各面 工序4:铣H槽及L、G平面
路漫漫其悠远
路漫漫其悠远
2.安装:在一道工序中,工件在一次定位夹紧 下所完成的加工。
如例1中的工序2可分为两次安装: 安装1:顶尖顶住中心孔车B、C、E三个面。 安装2:顶尖顶住调头后工件的中心孔车A、D 二个面。 3.工位:工件在一次装夹安装中,在一个位置 上所完成的加工。
若零件上有多个表面不需要加工,则应选 择其中与加工表面之间的位置精度要求最高的 表面作为粗基准。这样可首先保证它们之间的
仪器制造工艺学
![仪器制造工艺学](https://img.taocdn.com/s3/m/73906a6727d3240c8447efed.png)
热处理工艺过程:对机器零件的半成品通过各种热处
理方法,直接改变他们材料性质和材料的机械性能的过 程
配合和连接,使之成为成品或半成品的工艺过程。 返回
1.1.2 仪器的开发过程
1.仪器开发的必要性 2.仪器开发的内容 3.仪器开发的途径 4.仪器开发的实施
A: Zb=a-b B: Zb=b-a C: 2Zb=da-db D: 2Zb=db-da
Zb、2Zb 本工序加工余量 a、da前工序的工序尺寸 b、db本工序的工序尺寸
加工余量大小要合适
大:浪费材料、工时,增加机床和刀具的磨损,降低生产率 小:不能修正上道工序的误差和加工痕迹,影响加工质量
影响工序余量的因素:
这一概念是1991年美国国防部为解决国防制造能力问题,拟定一个同时 体现工业界和国防部共同利益的中长期制造技术规划框架,提出了“21 世纪制造企业战略”研究报告。报告指出敏捷制造具有如下特征: (1)敏捷制造是信息时代最有竞争力的生产模式 它在全球化的市场竞争中能 以最短的交货期、最经济的方式,按用户需求生产出用户满意的具有竞 争力的产品。 (2)敏捷制造具有灵活的动态组织机构 它能以最快的速度把企业内部和企业 外部不同企业的优势力量集中在一起,形成具有快速响应能力的动态联 盟。因为在企业内部它将多级管理模式变为扁平结构的管理方式,把更 多的决策权下放到项目组;在企业外部,它将企业之间的竞争变为协作, 通过高速网络通信能充分调动、利用分布在世界各地的各种资源,所以 能保证迅速、经济地生产出有竞争力的产品。 (3)敏捷制造采用了先进制造技术 敏捷制造一方面要“快”,另一方面要 “准”,其核心就在于快速地生产出用户满意的产品。因此,敏捷制造 必须在其各个制造环节都采用先进制造技术,例如柔性制造、计算机辅 助管理、企业经营过程重构、计算机辅助质量保证、产品数据管理以及 产品数据交换标准等技术。 (4)敏捷制造必须建立开放的基础结构 因为敏捷制造要把世界范围内的优 势力量集成在一起,所以敏捷制造企业必须采取开放结构,只有这样, 才能把企业的生产经营活动与市场和合作伙伴紧密联系起来,使企业能 在一体化的电子商业环境中生存。
工艺过程设计的基本概念
![工艺过程设计的基本概念](https://img.taocdn.com/s3/m/9e1e0f9b77a20029bd64783e0912a21614797fb9.png)
工艺过程设计的基本概念工艺过程设计是指根据产品的功能要求和生产能力,在一定的生产环境条件下,对产品进行生产的一系列步骤和方法的规划和设计。
在工艺过程设计中,需要考虑以下几个基本概念:1. 产品功能要求:工艺过程设计的核心目标是满足产品的功能要求。
在设计过程中,需要明确产品的功能特点、性能要求等,以便为生产过程提供明确的指导。
2. 生产能力:工艺过程设计必须考虑到生产能力的限制。
包括设备的数量、类型和性能,工人的技能和经验水平,物料的供应状况等。
生产能力的限制将决定产品生产的规模和速度,从而影响整个工艺过程的设计。
3. 生产环境条件:不同的产品生产可能需要不同的生产环境条件,如温度、湿度、压力等。
在工艺过程设计中,需要考虑这些环境条件对产品质量和工艺过程稳定性的影响,并采取相应的控制措施。
4. 步骤和方法的规划:工艺过程设计需要确定产品生产的具体步骤和方法。
这包括原材料的进货、存储和配备,产品的加工过程,流程控制和质量控制方法等。
通过合理规划这些步骤和方法,能够提高生产效率和产品质量,减少浪费和损失。
5. 经济效益:工艺过程设计需要综合考虑经济效益。
通过评估各个环节的成本和效益,选择最经济、高效的生产方式。
工艺过程设计还需要考虑产品的市场需求和竞争状况,以及未来的发展趋势,从而避免过度投入或缺乏竞争力。
综上所述,工艺过程设计是在产品功能要求和生产能力的基础上,根据生产环境条件,通过规划和设计适当的步骤和方法,实现产品生产的一系列过程。
它旨在提高生产效率和产品质量,同时兼顾经济效益和市场需求。
一个好的工艺过程设计能够为企业带来长期的竞争优势和持续发展。
(接续上文)6. 流程图设计:为了确保生产过程的顺利进行和高效运作,可以使用流程图来设计和描述工艺过程。
流程图是一种图形化的表示方法,通过使用箭头和图形来显示工作流程的各个环节和步骤,以便作为指南供从业人员参考。
在流程图中,可以包含以下几个常见的元素:- 开始/结束符号:用于表示工艺过程的开始或结束。
仪器制造技术课本重点摘抄
![仪器制造技术课本重点摘抄](https://img.taocdn.com/s3/m/f73b529251e79b896802265c.png)
第一章:仪器常用加工方法:1材料成形2机械加工3特种加工4表面加工5仪器常用元件加工6仪器常用工艺工艺过程设计的基本概念:工艺过程设计是指把产品的设计信息转化为制造信息的过程设计。
工艺规程:在实际生产中,一个零件从毛坯原件加工到成品。
所采取的的工艺过程,用一定的文件形式规定下来。
工艺规程是指导生产的依据,是组织生产、做好生产技术准备的主要技术文件。
制定工艺规程的原则:1应满足生产纲领的要求,要与生产类型相适应。
2应保证要件的加工质量,达到图样上所提出的各项技术要求。
3保证加工质量的基础上,应使工艺过程具有较高的生产率和较好的经济性。
4要尽量减轻工人的劳动强度,保证安全生产。
主要原则:能够符合技术要求和相应生产率的最经济的工艺过程。
工艺规程的步骤:1研究产品图样,进行工艺分析2计算零件生产纲领,明确生产类型3确定毛坯种类,设计毛坯图4拟定工艺路线5确定机械加工余量,计算工序尺寸及公差,并绘制工艺草图生产成本与生产工艺:生产成本是制造一个零件或一台产品所消耗的费用总和,生产成本中有大约百分之70-75与成本相关,成为成本工艺。
需要考虑可变费用、不变费用、最佳生产纲领分析、临界产量与投资回收期的分析机械加工工艺过程的组成:1工序一个或一组工人在一个工作地对一个或同时几个工件所连续完成的那一部分工艺过程称为一个工序。
工序是工艺过程的基本单元。
2安装在某一工序中,有时需要对零件进行多次装夹加工,每装夹一次所完成的那一部分工艺过程称为一次安装。
3工位 4工步。
5进给由于余量较大或其他原因,需用同一刀具在同一切削量下,对同一切削用量下、对同一表面进行多次切削。
6动作工人或机器本身的一个行动单元。
生产纲领:N=Qn(1+a+b) 式中Q 产品的年生产量(台/年) n每台产品中该零件的数量(件/台) a备品率 b平均废品率机械加工余量:工件加工前后尺寸之差。
影响加工余量的因素:1前一工序的公差T。
2前一工序所遗留的表面粗糙度R和表面缺陷度I。
仪器工程化方案
![仪器工程化方案](https://img.taocdn.com/s3/m/12a01e5f15791711cc7931b765ce0508763275aa.png)
仪器工程化方案一、项目背景仪器工程化是指对仪器的设计、制造和应用进行全面的、系统的规划和管理。
随着科学技术的不断发展,仪器在工业生产、科学研究、医疗保健等领域的作用日益凸显,对仪器的精度、稳定性、可靠性等要求也越来越高。
因此,仪器工程化方案的制定显得尤为重要。
二、方案制定的基本原则1. 确保产品质量。
仪器工程化方案的制定应该从确保产品质量出发,包括产品的性能指标、生产工艺、检验方法等内容,从而保证产品的精度、稳定性和可靠性。
2. 提高生产效率。
仪器工程化方案应该注重提高生产效率,优化生产流程,节约生产成本,提高生产率和产品的市场竞争力。
3. 强调安全与环保。
仪器工程化方案的制定应该强调安全生产和环境保护,确保生产过程中的安全和环境保护。
4. 推动技术创新。
仪器工程化方案应该注重技术创新,引导企业加大科研投入,提高技术水平,促进产品的创新和升级。
5. 强调标准化和规范化。
仪器工程化方案应该强调标准化和规范化管理,确保生产过程中的顺畅和有序。
三、方案内容仪器工程化方案的内容包括:产品设计、生产工艺、质量控制、检验测试、成本控制、安全生产和环保管理等方面。
具体内容如下:1. 产品设计产品设计是仪器工程化方案的重要内容之一,包括产品的结构设计、材料选型、参数优化等内容。
产品设计要符合市场需求,保证产品的性能指标,并便于生产和维护。
2. 生产工艺生产工艺是保证产品质量的重要环节,包括原材料采购、生产工艺流程、制造工艺参数等内容。
通过生产工艺的优化,可以提高产品的生产效率和质量稳定性。
3. 质量控制质量控制是保证产品质量的重要手段,包括质量控制标准、检验方法、生产过程监控等内容。
通过质量控制,可以有效地提高产品的质量稳定性和一致性。
4. 检验测试检验测试是确保产品质量的重要手段,包括检验设备的选择和校准、检测标准的确定、检验方法的制定等内容。
通过检验测试,可以有效地确保产品的性能指标达到要求。
5. 成本控制成本控制是保证企业盈利能力的重要手段,包括生产成本的监控和分析、成本降低的方案制定等内容。
仪器制造技工艺过程的基本概念与组成概述
![仪器制造技工艺过程的基本概念与组成概述](https://img.taocdn.com/s3/m/a7e8cc4deef9aef8941ea76e58fafab068dc447b.png)
仪器制造技工艺过程的基本概念与组成概述1. 引言仪器制造技工艺是指在仪器制造过程中采用的一系列的工艺方法和工作步骤,旨在实现对仪器的制造、调试和测试等工作。
本文将对仪器制造技工艺过程的基本概念和组成进行概述,帮助读者了解仪器制造的基本工作流程。
2. 仪器制造技工艺过程的基本概念仪器制造技工艺过程的基本概念包括以下几个方面:2.1. 工艺规划工艺规划是指在制造仪器之前,进行前期的计划和准备工作。
包括确定工艺路线、制定工艺规范和工艺文件,确定所需的设备和工具等。
2.2. 零部件加工零部件加工是指对仪器的各个零部件进行加工和制造。
零部件加工可以包括机械加工、焊接、铸造、锻造、精密加工等工艺,根据不同的要求选择不同的加工方法。
2.3. 零部件组装零部件组装是指将加工好的零部件按照一定的顺序进行组装。
组装过程需要注意零部件之间的相互匹配和连接,确保组装后的仪器具有良好的性能和可靠性。
2.4. 调试与测试调试与测试是在零部件组装完成后对仪器进行功能测试和性能调试。
通过调试和测试,可以确保仪器的各个部分能够正常工作,并满足设计和制造要求。
2.5. 产品整理产品整理是指对制造完成的仪器进行外观整理和清洁,以保证产品的美观和质量。
3. 仪器制造技工艺过程的组成仪器制造技工艺过程主要由以下几个组成部分构成:3.1. 工艺流程工艺流程是仪器制造技工艺过程的核心,按照一定的顺序和方法完成对仪器的制造和调试等工作。
工艺流程可以根据具体的制造要求和工艺特点进行调整和优化。
3.2. 工艺设备工艺设备是完成仪器制造工艺过程所需要的设备和工具。
根据不同的工艺要求,可以选择适合的设备进行零部件加工、组装、调试和测试等工作。
3.3. 工艺标准和规范工艺标准和规范是指在仪器制造过程中所必须遵循的标准和规范。
包括对零部件加工精度、组装工艺和测试要求等的规定,以确保制造出的仪器符合设计和制造要求。
3.4. 工艺文件和记录工艺文件和记录是对仪器制造过程中各个环节和步骤进行记录和文件化的工作。
工艺过程基本概念与组成
![工艺过程基本概念与组成](https://img.taocdn.com/s3/m/633c29ba0875f46527d3240c844769eae109a351.png)
⑶ 产品制造:
• 仪器生产过程,是形成最终仪器的主要工 作,目的是获取具有一定几何特性和物理、 化学性能的产品。
•
原材料、工具的供应、筛选、运输、保 管
和检验;
•
毛坯制造
• 制造活动包括: 零件制造:即机械加工与热处理★
•
仪器的装配过程:部件和成品的装配
2 Z b m a D b x m aD x S m i2 nZ b jT b 2 Z b m iD n b m iD nS m a2 x Z b jT S 2 T Z b 2 Z b m a 2 Z x b m iT n b T S
• 式中:Zb max 、Zbmin ——本工序最大、最小单面 余量
对于回转表面指直径公差。
② 误差复映计算法
• 根据误差复映规律,当上工序的工序尺寸 是最大时,本工序亦将是最大尺寸,反之 亦然。如图所示。
• 由于工序的偏差按“入体原则”标注,故 误差复映法计算的最大余量就是基本余量, 故最大加工余量、最小加工余量、余量公 差可分别表示如下:
• 对于外表面(平面)加工:
2 Z b m a d S x m ad x b m i2 nZ b jT b 2 Z b m id n S m id n b m a2 x Z b jT S 2 T Z b 2 Z b m a 2 Z x b m iT n b T S
对于内圆面加工:
2 Z b D jb j D S j D b m D i S m n 2 i Z b n m T b a 2 Z x b m T S in
⑸ 进给:
• 有些工件,由于余量大,需要用同一刀具, 在同一转速下及进给量下对同一表面进行 多次切削,这每一次切削就称为一次进给。
机械制造工艺过程基本概念
![机械制造工艺过程基本概念](https://img.taocdn.com/s3/m/7bb7b80c19e8b8f67d1cb91d.png)
1. 设计基准 设计基准是指在零件图上标注设计尺寸所采用的基准。
如下图所示零件结构,需要在阶梯轴零件上确定平面B的位置。在设计 零件时,B平面的设计基准可以有多种选择(也即,B平面尺寸有多种 标注方式)。 例如,图a 所示的零件H1尺寸以轴线S1为设计基准; 图b 所示的零件H2尺寸以母线S2为设计基准; 图 c 所示的零件H3尺寸以母线S3为设计基准。
欠定位和过定位 1)欠定位 根据加工要求,工件必须限制的自由度没有达到全部限制的定位称为欠定 位。
在满足加工要求的前提下,采用不完全定位是允许的。但是欠定位不允许 的。 2) 过定位 工件的同一个或几个自由度被重复限制的定位称为过定位。过定位在生产
中是被限制使用的。(书上例子是铣削工件平面的)
下用图 平所 面示限为制加工x 连、杆y小、头z孔的三正个确自定由位度方;案。(课程设计题目)
3)过定位一般会造成如下不良影响:
a.使接触点不稳定,增加了同批工件在夹具中位置不同一性 b.增加了工件和夹具的夹紧变形 c.导致部分工件不能顺利与定位元件定位 d.干扰了设计意图的实现 因此,大多情况下,应避免过定位过定位常出现在精加工工序中。
4) 必须结合定位基面和定位零件的接触情况来分析,建立相
装上机床,工件在机床或夹具上位置按所 划的线进行找正定位。
划线找正安装特点:定位精度不高。 定位误差来源 : ①划线误差 ②观察误差 适用场合:生产批量小,毛坯精度 低,以及大型工件等不适宜采用夹 具的粗加工中 。
(3)采用夹具安装 夹具:是用来使加工对象,占有正确位置,以便接
受施工,检测的装置。利用夹具进行加工,由于工件相 对夹具的位置是一定的,而夹具与机床的位置关系预先 调整好,这样,在切削一批零件时,不必再逐个找正定 位,就能达到规定的技术要求
仪器制造工艺综合技术介绍
![仪器制造工艺综合技术介绍](https://img.taocdn.com/s3/m/d6df159bc0c708a1284ac850ad02de80d5d80654.png)
制造工艺的不断进步和创新是推动 仪器行业发展的重要动力之一,有 助于提升行业整体技术水平和竞争 力。
02
仪器制造工艺的核心技术
精密加工技术
01
02
03
精密磨削技术
利用高精度磨床和砂轮, 对工件进行微量切削,达 到高精度尺寸和表面粗糙 度要求。
精密研磨技术
采用游离磨料或固定磨料 研磨工具,对工件表面进 行微量去除,提高表面质 量和精度。
精密机械加工
利用高精度机床和加工技术,实现机械零件的精密加工,确保仪器 的机械性能。
机械系统装配
将加工好的机械零件按照设计要求进行装配,保证仪器的整体机械 性能。
机械零件表面处理
采用热处理、表面涂层等技术,提高机械零件的耐磨性、耐腐蚀性等 性能。
电子仪器的制造工艺
电路板制造
采用印刷电路板技术, 实现电路板的制造和组 装,确保仪器的电气性 能。
利用电化学原理对工件进 行去除或增加材料,实现 复杂形状和高精度加工。
电子束加工技术
采用高能电子束对工件进 行照射,实现高精度、高 效率和高质量加工。
离子束加工技术
利用离子束对工件进行轰 击或注入,实现高精度、 高纯净度和高质量加工。
03
仪器制造工艺的流程与规范
工艺流程设计
总体设计
根据仪器功能需求,进行整体结构设计和工艺流程规划。
成本控制与生产效率提升
在激烈的市场竞争中,如何降低制造成本、提高生产效率 是仪器制造企业面临的重要挑战。
未来发展趋势预测
智能化与自动化
借助人工智能、大数据等先进技术,实现仪器制造工艺的智能化和自动化,提高生产效率 和产品质量。
微型化与集成化
随着微电子技术和纳米技术的发展,仪器将越来越微型化、集成化,对制造工艺提出更高 要求。
(机)仪器制造工艺学Equipment Manufacturing Technology(改)
![(机)仪器制造工艺学Equipment Manufacturing Technology(改)](https://img.taocdn.com/s3/m/4888653b5a8102d276a22ff3.png)
Equipment Manufacturing Technology工艺过程设计的基本概念步骤:1)进行零件的描述,建立零件的信息模型Firstly I draw the part drawing according to operating requirement.2)设计加工工艺方法和路线,选择机床或其他设备Then, I design the processing method and choose processing equipment(加工设备).3)确定工序等加工工艺过程4)设计加工余量和工序尺寸参数5)计算工时和制造成本Computation man-hour and the manufacturing cost6)设计检验方法,选择或设计检验量具(游标卡尺)、Choose inspection(检测) method7)生成工艺卡片等Production process card加工工艺过程:在加工车间直接改变生产对象的形状、尺寸、相对位置及其物理、化学性质等,使其成为成品的过程。
(由一系列工序组成)实例:Firstly I draw the part drawing(零件图) according to operating requirement. We can see it from the picture. I use machine tool to drilling(钻) center bore. Then I use turning lathe(机床) to turning lathe(机床) end face A,B,C and use another turning lathe to finish turning(细车) end face A,B,C. Thirdly, I use milling machine(铣床)to milling groove(凹槽) 2 and 4. After that, I use grinding machine(磨床)to perform external grinding. Lastly, I use vice bench(钳工台)to chip(毛刺) removing.(bedeburring)The whole process spent me nearly three hours. And it cost me 12 yuan.After processing, I use the vernier ['vɜːnɪə]caliper['kælɪpə]游标卡尺to test the product. It meets the design needs.(I can’t remember the specific design data.)工序:一个或一组工人在一个工作地对一个或同时对几个工件所连续完成那一部分工艺过程称为一个工序。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2. 零件的工艺分析
(一) 了解各项技术条件,提出必要的改进意见
1. 了解该零件在产品中的位置、用途、性能及工作条件。 2. 分析零件上主要表面的尺寸精度、形位精度及表面粗糙度。 作为选择加工方法,定位基准及按排加工顺序的依据。 3. 分析技术条件中,毛坯类型,热处理及检验要求等,以便作出 相应的工序按排。
5.产品的装配; 包括:装配、调整、检验、试验、油漆、包装、出厂。 (二) 工艺过程
是指在生产过程中,改变原材料的形状尺寸、性质和 相互位置关系,使之成为成品或半成品的过程。如:毛 坯的制造,机械加工等。
二. 生产过程与工艺过程组成
(一) 机械加工工艺过程概念
在工艺过程中,采用机械加工的方法,按照一定的顺序, 逐步改变毛坯的尺寸、形状、性质及表面质量,使之 成为合格零件的过程。
5. 走刀
在工步中,需切除的金属层较厚,
应分几次切削,每一次切削,所完成的那部分工艺过程,称 为走刀。
三. 生产纲领与生产类型
(一) 生产纲领
也称年产量,零件的生产纲领应包括:备品和废品在内的 该产品的年产量。零件的生产纲领由下式计算:
N=Q×n(1+α%+β%)或N=Q×n(1+α%)(1+β%) 式中: Q-产品的年产量; n-零件在产品中的数量; α%零件的备品率; β%-零件的废品率。
减少了装夹次数,缩短了辅助 时间,不单提高了生产率 也有利于保证加工精度。
4. 工步
在一个工序中,加工表面,刀具机床转速及进给量都不变, 所完成的那部分工艺过程。 构成工步的任一因素改变后,一般均变为另一工步。
在工件一次安装中,连续进行若干相同工步,为简化工艺 文件,可视为一个复合工步。 采用多刀加工若干相同的 表面或不相同的表面 均可可视为一个复合工步。
(二) 生产类型
生产纲领不同,生产规模也不相同,按照年产量的大小,机械 制造企业可分为三种类型。
1. 单件生产
单个的制造不同尺寸规格的产品,制造过程很少重复的。
如新产品的试制,重型机械的制造,都属于单件生产。
2. 大量生产
产品的数量很多,大多数工作地点经常重复着某一零 件的某一道工序。如:汽车、自行车、手表、轴承的 制造,都属于大量生产。
第三章 机械加工工艺规程设计
一.生产过程与工艺过程
(一) 生产过程 在机械制造行业,是指由原材料制成机器的过程。 1. 原材料,成品,半成品的运输与保管; 2. 生产技术准备工作 包括:工艺设计,专用工艺装备 的设计制造,材料与工时定额的制订,生产资料的准 备,生产组织的调整等; 3. 毛坯的制造 如:铸,锻,冲压,焊接等; 4. 零件加工,机械加工,热处理等;
(三) 工艺文件 1. 机械加工工艺过程卡片
以工序为单位,对工艺过程作简要说明的工 艺文件主要用于生产管理和调度使用。
2. 机械加工工序卡片ref.p.8
以工步为单位,对每工序进行详细说明的工 艺文件。包括:工件的定位基准及安装方法; 加工的工序尺寸及公差,切削用量,工时定 额,使用的夹具,刀具和量具。主要用于指 导工人进行操作。
(二) 机械加工工艺过程的组成 机械加工工艺过程是由一系列按顺序排列着的 工序组成的,工序又分为安装、工位、工步、 走刀几个组成部分。 1. 工序 由一个或一组工人,在一个工作场地,对一个或多 个工件所连续完成的那部分工艺过程。 划分工序的依据是工作地点是否变更;加工是否 连续。
.
生产批量较小时的 机械加工工艺过程
专用机床 车床
多刀车床 车床
5 磨削Φ30±0.0065, Φ45 ±0.008 外圆至尺寸要求,靠磨Φ50台肩 面。
磨床
6 磨削Φ35 ±0.008外圆至尺寸要求。 磨床 7 检验。
2. 安装
在工件的加工过程中,需要多次装夹工件,那么,每一次装 夹所完成的那部分工艺过程称为安装。
3. 工位
在一次安装过程中,工件在机床上每占据一个工作位置, 称为工位。在大批大量生产中,为了提高生产率,往往采 用多工位加工。
工序号 工 序
内容
1 车端面钻中心孔,粗车各外圆,半精车
各外圆,切槽,倒角,车螺纹
2 磨Φ30±0.0065, Φ35 ±0.008, Φ45 ±0.008
靠磨Φ50台肩面
3 检验
机床 车床
磨床
生产批量较大时的机械加工工艺过程
工 序号 工 序 内 容
机床
1 两端同时铣端面钻中心孔 2 粗车各外圆。 3 半精车各外圆 ,切槽,倒角。 4 车螺纹。
特 点 单件生产
成批量生产
互换性 修配法装配 普遍具有互换性
பைடு நூலகம்
毛坯制造 木模手工 部分金属模
造型
机床及 普通机床
普通机床
布置
机群式布置 部分高效机床
夹 具 通用夹具 专用夹具
对工人 熟 练 技术要求
中等熟练
大批大量生产 完全互换 金属模 机器造型
高效机床 流水线布置 高效专用夹
具 对调整工人 技术要求较高
生产率
低
中
高
成本
高
中
低
四. 机械加工工艺规程
(一) 机械加工工艺规程概念ref.p.7
用表格的形式,把机械加工工艺过程的内容书写出 来,并成为指导性的技术文件。
(二) 机械加工工艺规程的作用
1. 是指导车间生产的主要技术文件; 2. 是生产组织及管理工作的主要依据; 3. 是新建扩建改建厂房的主要依据。
1.制订机械加工艺规程的制订步骤
(1)熟悉设计工艺规程所需的资料,其中重点为分析零 件图和产品的装配图。 (2)选择毛坯形式及其制造方法。 (3)选择定位基准。 (4)确定工艺路线,主要包括加工方法的选择、加工阶 段的划分、加工顺序的安排。 (5)确定各工序的加工余量、工序尺寸及公差。 (6)确定各工序的加工设备、刀具、夹具、量具及其它 辅助工具。 (7)确定切削用量和工时定额。 (8)确定各主要工序的技术检验要求及检验方法。 (9)工艺方案的经济技术分析。 (10)填写工艺文件。
3. 成批生产
一年中,分批的制造相同规格的产品,制造过程有一定 的重复性。如:机床,电动机的制造。
又可根据每批投产数量的大小,可分为:
1) 小批生产 其工艺特征和单件生产类似,因此,
往往合称为单件小批量生产;
2 )大批生产 其工艺特征和大量生产类似;
3 )中批生产 其工艺特征,则介于二者之间。
(三) 各种生产类型工艺过程特点ref.p.7
