隔离开关
隔离开关的应用及结构
1隔离电压在没有电流的电路中，电路被隔离开关断开，形成明显的断裂。
断电设备与带电局部隔离，形成明显的空气绝缘间隙，保证设备平安。
2当小电流被分断时，电弧将被拉长，电弧将在空气中工作。
隔离开关具有一定的切断小电流的能力。
A、当无接地警告指示时，翻开或关闭电压互感器；B.无雷击时，翻开或关闭避雷器；C.在空载状态下连接或切断空载母线和低压电抗器；D.连接或切断励磁电流不超过2A的空载变压器；e.连接或切断电容电流不超过5A的空载线路；
导电局部
导电局部通过支撑绝缘子固定在底座上，用于闭合和断开电路，主要包括由操作绝缘子驱动的力栅〔动触头或导电杆〕、固定在底座上的静触头和用于连接每条线路的力栅。
通常会拉两把或更多的伞
铜板的厚度和数量由隔离开关的额定电流决定。
对于电压等级较高的开关，为方便母线及电气设备检修，隔离开关还设有接地刀闸代替接地，并在二者之间安装机械闭锁装置，以保证操作顺序的正确性
绝缘件
隔离开关的绝缘主要有两种
接地绝缘和断裂绝缘。
1接地绝缘一般由支柱绝缘子和操作绝缘子组成。
他们通常用瓷绝缘子，有的还用环氧树脂或环氧玻璃布板作为绝缘材料。
2对于有明显缝隙破裂的绝缘，通常采用空气作为绝缘介质。
隔离开关断开后，断口间的击穿电压必须大于相间击穿电压3F。
这样，当电路中出现危险过电压时，首先发生相对地放电，从而防止触头间的断裂首先被击穿，保证维修人员的平安。
隔离开关安装。
隔离开关的安装与调整 (图文) 民熔

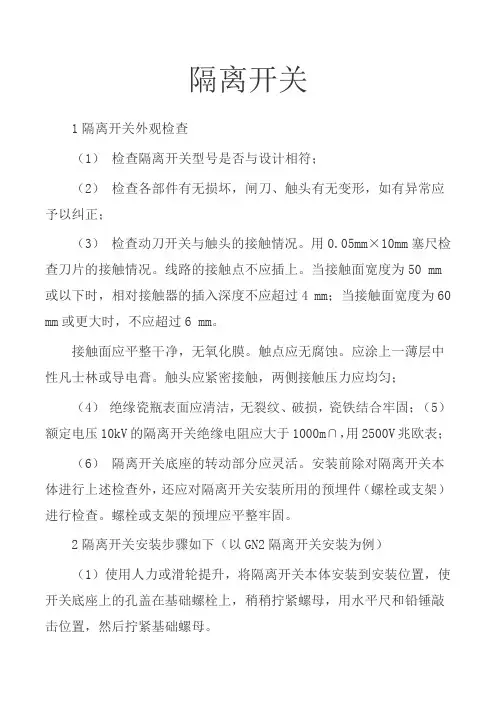

隔离开关1隔离开关外观检查（1）检查隔离开关型号是否与设计相符；（2）检查各部件有无损坏，闸刀、触头有无变形，如有异常应予以纠正；（3）检查动刀开关与触头的接触情况。
用0.05mm×10mm塞尺检查刀片的接触情况。
线路的接触点不应插上。
当接触面宽度为50 mm或以下时，相对接触器的插入深度不应超过4 mm；当接触面宽度为60 mm或更大时，不应超过6 mm。
接触面应平整干净，无氧化膜。
触点应无腐蚀。
应涂上一薄层中性凡士林或导电膏。
触头应紧密接触，两侧接触压力应均匀；（4）绝缘瓷瓶表面应清洁，无裂纹、破损，瓷铁结合牢固；（5）额定电压10kV的隔离开关绝缘电阻应大于1000m∩，用2500V兆欧表；（6）隔离开关底座的转动部分应灵活。
安装前除对隔离开关本体进行上述检查外，还应对隔离开关安装所用的预埋件（螺栓或支架）进行检查。
螺栓或支架的预埋应平整牢固。
2隔离开关安装步骤如下（以GN2隔离开关安装为例）（1）使用人力或滑轮提升，将隔离开关本体安装到安装位置，使开关底座上的孔盖在基础螺栓上，稍稍拧紧螺母，用水平尺和铅锤敲击位置，然后拧紧基础螺母。
（2）安装操作机构。
将操作机构固定在预先预埋的支撑架上，使其扇形板与隔离开关上的旋转曲柄臂（弯接头）在同一垂直平面内。
（3）连接操纵杆。
连接拉杆前，先将弯接头连接到开关的传动转杆（即转轴）上，直接接头连接到扇形板的舌片上，然后将调节件拧入直联接头。
当开关和操作机构处于合闸位置时，应配备操作杆。
首先测量操作杆的长度，然后切割材料。
拉杆一般采用dn25mm黑铁管代替镀锌铁管，因为其力学性能不如黑铁管。
拉杆加工后，拉杆一端与弯接头焊接，另一端与调节件焊接。
如果采用销连接，组装前应在操作杆、弯头接头和调节件上钻孔。
三。
隔离开关的调整隔离开关本体和操作机构安装完毕后，应进行联调，使隔离开关的分、合符合质量标准。
（1）缓慢打开隔离开关。
开启时注意叶片的开口间隙，应符合产品技术要求。
隔离开关控制回路原理(图文)民熔
隔离开关隔离开关又称闸刀开关，是变电站重要的一次设备。
操作频繁，结构相对简单，无特殊灭弧装置，无灭弧能力。
闭锁电路可避免恶性误操作事故的发生。
信号电路将信号传输到监控后台，及时发现缺陷_ 隔离开关的主要功能：1隔离电源2改变操作模式三。
分合闸小电容电流和电感电流_隔离开关品牌建议民荣电气股份有限公司隔离开关主要部件：1。
支撑底座2。
导电部分3。
绝缘体4。
传动机构5。
控制机构隔离开关控制电路在道岔机械联锁和电气闭锁的“五防”中，与隔离开关有关的误操作有三种：隔离开关的一般闭锁逻辑为：带负荷合闸、带电合闸、带接地开关合闸1对于双母线连接，只有当母联断路器及其两侧隔离开关闭合时，母线才可反转；2除倒母线外，断路器间隔内的隔离开关应在断路器分闸后分闸和合闸；三。
合上隔离开关时，应将隔离开关两侧的接地开关分开，拆除接地线，包括断路器、主变压器、接地变压器、站用变压器、电缆等连接的接地开关和接地线；4旁路断路器间隔的旁路隔离开关必须与旁路断路器分开，只有当旁路母线接地开关分离时才能闭合；5非旁路断路器间隔的旁路隔离开关必须在旁路断路器处分开，旁路母线上的所有接地开关分开，间隔线路侧的接地开关（主变每侧的接地开关）分开时可以闭合。
目前使用的技术措施和装置包括：1变电站自动化系统五防子系统；2微机防误闭锁装置；三。
电气锁闭；4电磁锁定；5机械联锁；6机械程序锁定。
目前用于隔离开关操作的技术措施和装置有：1；2微机防误闭锁装置；电气锁定3；4电磁锁定；5机械联锁；6机械程序锁定。
隔离开关基础知识 (图文)民熔
隔离开关隔离开关主要用于隔离电路。
分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。
隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。
但是，隔离开关必须是动态和稳定的。
隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。
逆向维修设备的力系是隔离的，以确保人员和设备的安全。
（2）隔离开关与断路器配合切换操作，改变操作方式。
（3）用于切断小电流回路和旁路（回路）电流。
（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。
但必须在计算满足隔离开关条件和有关调度规定后才能进行。
隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。
M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。
主要用于隔离开关与同级断路器联动操作的场合。
M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。
隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。
如图1.1所示。
图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。
按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。
如图1 .2所示。
图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。
图1.3隔离开关组成方框图。
隔离开关知识总结 (图文) 民熔
隔离开关1定义：在分闸位置，触头之间有绝缘距离和明显的断开痕迹，在闭合位置能承受正常负荷回路条件下的电流和非正常条件下（如短路）在规定时间内的电流。
注：当回路电流“很小”时，或当隔离开关每极的两个端子之间的电压在合分前后没有明显变化时，隔离开关具有闭合和断开电路的能力。
（GB/T 2900 20-2004）2。
分类：根据电压等级：低压隔离开关和高压隔离开关按操作循环次数分为M0级隔离开关、M1级隔离开关和M2级隔离开关：单列隔离开关，双柱隔离开关和三柱隔离开关根据安装位置：室内隔离开关和室外隔离开关。
三。
部件a：导电部分：由静触头和动触头组成。
所述静触头由两个铜片绕其旋转时所述的静触头片组成；所述静触头片可绕其旋转。
4两块铜板之间有一个夹紧弹簧，用来调节动、静触头之间的接触压力。
同时，当两块铜板在同一方向交叉电流时，会产生相互吸引的电动势，从而增加接触压力，提高运行可靠性。
触头杆两端装有镀锌钢板，称为磁锁，保证了磁锁在流过短路故障电流时，磁化后的相互吸引，增强了触头的接触压力，提高了隔离开关的动、热稳定性。
b：绝缘部分：两套支撑动、静触头的瓷瓶，以及瓷绝缘棒形绝缘子。
它的作用是将运动触点与传动部分隔离。
c：传动部分：主轴、曲柄臂、杆式绝缘子等。
d：底座：由钢架组成。
支撑动静触头的瓷瓶和传动轴固定在底座上。
底座用于接地。
4本型号及说明书中所述的高压隔离开关一般是指额定电压1kv及以上的高压隔离开关。
本机组使用的隔离开关一般为gw13和gn19系列。
常用的室内隔离开关有gn19-12/400、gn19-35/630、gn19-40.5/630、gn19-10/400、gn19-20/400、gn19-10/630、gn19-20/630；室外常用的隔离开关有gw13-72.5/630、gw13-72.5/1250、gw13-126/630、gw12-126/1250各技术参数的含义：第一：G为隔离开关；第二为设备安装地点；第三为设计序号，19系列、13系列；第四为工作电压等级，以kV为单位；第五为额定电流，以a为单位。
10kV高压隔离开关安装要求 (图文) 民熔
高压隔离开关一、民熔10kV高压隔离开关概述民熔10kV高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔10kV高压隔离开关采用陶瓷绝缘子铸造，不易老化、耐用。
隔离开关表面具有抗氧化能力，可增强零件的防腐能力。
民荣隔离开关为一体式闭锁装置，安全可靠，选配方便。
二、10kV高压隔离开关安装的一般要求：1隔离开关的刀片应与固定触点对齐，接触良好。
接触面应涂凡士林油；2隔离开关每相的叶片应同时与固定触头接触。
前后差不大于3mm；三。
隔离开关分闸时，闸刀与固定触头的垂直距离室外应大于180mm，室内应大于160mm；4隔离开关分闸时，闸刀分闸角室外不小于35度，户内不小于65度；5固定接点端一般接电源，除主进线柜“逆火”外，下隔离开关与负荷连接。
垂直安装时，固定触头在上方；6隔离开关传动部分无破损、裂纹，动作灵活；7单极隔离开关的相间距离不应小于：室内≮450mm；室外≮600mm；8单极隔离开关背板应采用不小于50×50×5mm的角钢，钉子直径不小于12mm；9隔离开关的延伸轴、轴承、联轴节、曲柄等传动部件应有足够的机械强度，连杆轴销不得焊死；10隔离开关拉杆应有保护环；11带接地开关的隔离开关，接地刀与主触头之间应有可靠的闭锁装置；3、民熔10kv高压隔离开关操动机构的安装位置应符合下列要求：1操作机构的固定轴距高度不小于1m；2按墙安装时，手柄中心距边墙不小于0.4m；三。
安装侧墙时，手柄中心距侧墙不小于0.3m；4手柄中心距带电部分不小于1.2m。
隔离开关GW4详细介绍 (图文) 民熔
隔离开关民熔GW4隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。
隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。
供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。
其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能民熔GW4高压隔离开关均采用热镀锌工艺进行防腐处理。
不能满足热浸镀锌要求的零件一般采用不锈钢制造。
M8以下紧固件采用不锈钢，其余部分采用热浸镀锌。
民荣GW4型高压隔离开关采用双柱中分闸、触头翻转结构。
具有自清洁触点的能力，提高了触点的可靠性。
接触指采用高强度、高导电性、高弹性的新材料制成。
开关采用绝缘钩杆操动机构，部分开关设有自锁装置。
民荣GW4高压隔离开关旋转部分按免维护要求设计。
采用不锈钢轴销，无油自润滑轴承结构。
钢构件采用热浸镀锌，保证操作灵活、密封结构、轻便可靠、永不生锈介绍了民用熔断GW4型交流高压隔离开关的基本情况。
如果你能注意到这篇文章，编辑会帮你吗铭荣gw4-12、24、35、40.5、72.5、126系列户外交流高压隔离开关（以下简称隔离开关）。
它适用于频率为50Hz、额定电压为11、24、35、40.5、72.5、126kV 的电力系统，作为电压无载分时电路。
防污型隔离头能满足重污染地区用户的要求，能有效解决隔离开关运行中的污闪问题。
隔离开关与产品之间的联锁机构顺序正确。
30-110kv接地开关分为I型和II型，15和220kV为II型。
II型接地开关动、热稳定值与隔离开关相同。
本产品具有以下规格：1根据有无接地开关，可分为不接地、单接地和双接地2按使用面积可分为普通型和防污型。
本系列隔离开关的特点如下：（1）连接端采用软连接过渡，导电接点可靠性如下：（2）接地刀采用外部闭合布置，保证闭合过程中接地刀与其他电气端子之间的可靠绝缘距离：（3）gw4-220配有折叠和折叠接地刀，以减少接地刀占用的空间。
隔离开关安装与调试 图文 民熔
隔离开关一般安装调试GW4型分离器的方法是在线路中，分离器的数量通常是开关量的2～4倍。
由于隔离开关数量较多，安装调试能力较大，在110KV以下电压下，以GW4型隔离开关为主导设备，如果隔离开关的安装工艺和机械尺寸设置不符合要求，分离器不开闭，触点过热，甚至瓷瓶坏了。
所以这是必要的，接线开关的安装调试方法在笔者根据自己的工作经验，将这种隔离开关的安装调试方法总结如下。
介绍了1gw4分离器的结构和工作原理。
为了更好地理解隔离开关的安装过程和调试方法，需要对隔离开关的结构和功能原理有足够的了解。
1.1.1.分离开关的结构1.1.1.分离开关的结构GW4型分离器由三个单步组成的水平、两列旋转结构组成，每一步都配有一个底座、隔离柱和导电部件，带有手动或电动操作机构。
1.1.2接地开关的结构由固定在隔离开关管上的静触头和安装在底座上的活动触头组成。
1.1.3.手持机构的建立手动操作机构由在水平面（甚至表面）旋转90度（或180度）的手柄、防雨罩和辅助开关组成。
1.1.4电动操作机构的电气机构的主要部件有电机、速度、辅助开关、边界开关、传动开关、屏蔽、开关等。
1.2隔离开关动作原理1.2.1.分离开关动作原理：操作机构输出波旋转90-176；180-176；）垂直管工作波旋转90-1766；180-176；）臂被操作，工作相的有源极旋转90-176；其余的有源极旋转90-176；交叉电路杆使从动杆旋转90转；17666转；转动方向盘实现三极。
1.2.2接地开关的作用原则、使用传动轴和水平连杆将主轴转向一定角度的有效机构，从而分闸。
1.2.3手柄工作时的手动操作原则、输出轴机构旋转，导致辅助开关与机构主轴连接，包括当断开时，当断开作用时，相应的接点即断开或关闭，并发出相应的分离合信号。
1.2.4电机起动机电机构、蜗轮蜗轮传动机构、主轴旋转、断路机构的作用原则，主轴耦合2.1隔离开关的安装2.1隔离开关安装和调试原则是其正常运行的先决条件。
隔离开关结构与原理 (图文) 民熔
隔离开关
1用途和结构
1绝缘电压在没有电的电路中，用隔离开关通过产生明显的裂缝来断开电路，将电源与带电部分断开，从而构成一个明显的气封间隙，以保证人员和设备的安全。
2当小电流被断口分离时，分离器能将光弧延长，使光弧在空气中自然自由隔离开关。
隔离开关可用于以下操作：
A、无接地报警时，打开或关闭电压互感器；B.无闪络时，打开或关闭闪蒸保护开关；C.在零负荷模式下接通或断开零负荷母线和低压电抗器；D.接通或断开空载变压器，其中励磁电流2A不超过；容量。
用不超过5A的电流连接或断开零负载线路；F.连接或断开变压器中性点的地线。
如果中性点有消弧线圈，则只有在系统没有故障的情况下才能进行，例如接通或
切断小的环流。
电路改变了主电路的工作模式rsystems公司分离开关通常用来配合电源开关完成操作，如页面总线生成
1导电部件
导杆（或导杆）主要安装在导杆上的导杆（或导杆）上，导杆主要安装在导杆上，导杆安装在导杆上，以及用于连接总线或设备的终端。
闸刀开关通常由两个或多个平行的铜板或铜管组成。
铜板的厚度和数量由隔离开关的额定电流决定，对于电压等级较高的分离器，由于离地距离较大，为了方便母线和电气设备的维护，分离器还设有接地测量开关，以代替接地线，在它们之间应安装一个机械锁定装置，以确保操作顺序的正确性。
动触:头采用钳夹式结构夹紧静触头导线杆，夹紧力由导电管内的夹进弹簧来保证。
采用顶压脱扣装置来保障隔离开关的可靠合闸，。
中性点高压隔离开关科普 图文 民熔
隔离开关民熔GW8中性点高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔GW8中性点高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
产品说明及使用方法:民熔GW8型中性点高压隔离开关适用于3 E 相交流50Hz的户外高压电器设备，供带电线路在无载荷的情况下，分合变压器中性点对地连线之用。
GW8中性点高压隔离开关民熔GW8型中性点隔离开关系单相交流50Hz高压开关设备，额定电流：630A、1250A。
在有电压无负载的情况下，作分、合变压器中性点接地线路之用。
也供铁道自动闭塞信事情装置时使用。
并可单级使用。
其中防污型的隔离开关可以满足重污秽地区用户的要求，并可以有效地解决隔离开关在运行中出现的污闪问题。
本产品分为普通型和防污型(W)两种; 本产品所配用的操作机构为:CS8-5型手动操动机构或CX6型电动机操动机构;CS17-G型手动操动机构或CJ2、CJ5、CJ6、CJ12型电动机操动机构。
GW8中性点高压隔离开关使用环境海拔高度不超过1000m(可提供特殊要求);周围空气温度：上限+40℃下限-25℃;风压不超过700Pa(相当于风速34m/s);地震烈度不超过8度;覆冰厚度10mm;空气污秽程度：0级(普通级) 、II、III(耐污型)。
GW8中性点隔离开关原理与结构本隔离开关由底座，支柱绝缘子和导电部分组成，在绝缘支柱的上方装有静触头和联接母线的接线板，在支柱绝缘子和绝缘支柱之间有底座、动触头、操作拐臂、操作绝缘子，操作机构通过连杆、操作绝缘子、操作拐臂与动触头相连。
柱上隔离开关安装规范 (图文) 民熔
柱上隔离开关柱上隔离开关是一种开关装置，主要用于隔离电源、开关操作、接通和切断小电流回路，不具有灭弧功能。
由于隔离开关使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
立柱上的隔离开关采用陶瓷绝缘子，不易老化，经久耐用。
隔离开关表面具有抗氧化能力，可增强零件的防腐能力。
民荣隔离开关为一体式闭锁装置，安全可靠，选配方便。
民熔杆式隔离开关安装1立柱上的开关应固定可靠。
开关与支撑架之间至少应有两个固定点。
开关在立柱上的水平倾斜不应大于支架长度的1/100。
开关应安装在便于操作和维护人员操作的一侧。
2引线连接应紧密，并有一定的弧度，三相弧度应一致。
采用绑扎连接时，长度不小于15cm三。
开关外壳应可靠接地，接地电阻值应符合要求。
4壳体清洁无漏油，气压不低于规定值。
SF6压力值或真空度应符合产品要求。
5操作机构灵活，开关位置指示正确可靠。
6不宜在同一杆上安装两个或两个以上的断路器或负荷开关。
7极开关按功能分为分断开关和分支开关。
分支开关出线分为架空出线和电缆出线。
采用电缆出线时电缆应采用支架固定，垂直间距不应超过2m，电缆保护管管口用防火砂浆封堵，并挂标牌。
同时，电缆铠装层和屏蔽层应分别接地。
8在开关前后基极上安装接地环，临时连接工作接地线。
柱上隔离开关1瓷器零件状况良好。
2运行机制灵活。
三。
隔离叶片闭合时，动、静触头之间的气隙不应小于20cm。
4，与引线连接紧密可靠。
接头应涂上导电膏，并用铝带包裹。
导线应有一定的弧度，三相弧度应一致。
5隔离开关的静触头安装在电源侧，动触头安装在负荷侧。
6隔离开关前后各装一个接地环，临时接I作为接地线。
隔离开关的结构原理与安装规范 图文 民熔
隔离开关变电站中，隔离开关的数量一般为断路器的2～4倍，由于数量比较多，其安装调试的工作量相当的大。
在110kV以下的电压等级中，作为主导设备的GW9型隔离开关，如果隔离开关的安装工艺及机械尺寸调整不符合要求，则会出现分、合闸不到位，触头过热，甚至瓷瓶断裂的事故。
因此，很有必要将隔离开关的安装调试方法进行总结。
小编根据自己的工作经验，将该种型号的隔离开关的安装调试方法归纳如下，以供同行们参考。
1 GW9型隔离开关的结构及动作原理为了更好的掌握安装工艺及调试方法，对隔离开关的结构及动作原理有一个足够地了解是很有必要的。
1.1 隔离开关的结构1.1.1隔离开关的结构GW9型隔离开关为双柱水平旋转式结构，由3个单级组成，每个单级由基座、绝缘支柱和导电部分组成，配用手动或电动操作机构。
1.1.2接地开关的结构接地开关由固定在隔离开关导电管上的静触头和安装在底座上的动触杆组成。
1.1.3手力操动机构的结构手力操动机构由水平面（或垂直面）内旋转90°（或180°）的操作手柄，防雨罩及装入其内的辅助开关组成。
1.1.4电动操作机构电动机构的主要元件有电动机、减速箱、辅助开关、限位开关、转换开关、接触器、断路器等。
操作机构借助传动轴及水平连杆使接地开关转动轴旋转一定的角度，从而实现分合闸。
1.1.5手力操动机构的动作原理当手柄操作时，机构输出轴转动，带动与机构的主轴连接在一起的辅助开关，在分，合闸动作时将相应的触点切断或闭合，发出相应的分、合信号。
1.1.6电动操作机构的动作原理电机启动，驱动蜗轮蜗杆减速装置，主轴转动，带动与主轴相连的隔离开关合、分闸。
隔离开关厂家推荐：民熔电气2 隔离开关的安装2.1 隔离开关安装的原则隔离开关的安装和调试是保证其能够正常运行的前提。
从某种意义上说，良好的安装就是调试成功的一半，因此，隔离开关安装时应本着横平竖直的原则进行。
（1）三相的基座应上下对正，即在同一水平面内——保证水平连杆在同一个平面内。
中性点高压隔离开关GW8系列 图文 民熔
隔离开关
中性点又称“零点”。
是指三相或多相交流系统中星形接线的公共点。
按运行需要它有接地或不接地等工作方式。
从该点引出导线(又称“中性线”)可获得相电压或作为多相整流装置直流电源的负极。
变压器，发电机的绕组中有一点，此点与外部各接线端间电压绝对值相等，此点就是中性点。
当电源侧（变压器或发电机）或者负载侧为星形接线时，三相线圈的首端（或尾端）连接在一起的共同接点称为中性点，简称中点
民熔GW8系列中性点高压隔离开关产品参数结构简介民熔中性点隔离开关主要由隔离开关，主体连杆系统，操作机构组成。
本体有触头装配，棒式支柱绝缘子，导电杆装配，安装板等装配组成。
连杆系统由接头和连杆组成。
操动机构输出轴可作120°水平旋转，通过连杆系统及拐臂转动动触头与静触头合闸或分闸。
处于合闸或分闸位置时，由操作机构上的定位装置保证动触头与静触头处于正确的合闸位置或分闸位置。
产品特点
1.隔离开关采用拍合式结构，占地面积小；
2.民熔隔离开关转动部分按免维护的要求设计。
采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
本文将会介绍关于民熔中性点高压隔离开关基本介绍，感觉这篇文章对你有帮助的话，可以关注下小编
外形尺寸
GW8典型技术参数表
11kV-33kV 出口型隔离开关
中性点高压隔离开关GW8系列，电站内部资料，免费送！上海民熔11kV-33kV 技术参数表。
隔离开关允许操作条件(图文) 民熔
隔离开关
熔融绝缘开关可以根据使用地点分成内部和外部；在操作阶段，可以分成一个相位和三个相位；在接地模式中，可以分成两种接地马蹄和无接地马蹄。
根据该结构的操作机构，绝缘开关可按操作电压分成6、10、35千伏，并可分成手动、电气和充气类别：绝缘支柱的数量可分成一个、两个和三个列。
当隔离开关被激活、电压开关被耦合或屏蔽时，隔离开关可以直接操作。
用于开口、闭合电线和直接连接到这些电线的设备的电容电流。
当变压器中性点的接地线被打开和关闭，但中性点被阻尼线圈包围时，与断路器相关联的旁路隔离开关只有在没有短路故障和断路器处于关闭位置时才能操作。
可以打开和中断断路器的旁路电流。
激励电流不超过2A的空换能器和电容电流不超过5A的无电荷电路；4.外部三相隔离开关、10千伏结电压和15岁以下电荷电流
具有35千伏至10千米的开口和接合电压和10千伏至5千米的空运电路。
电流平衡电路（或切换电路）不超过70A，约为10KV，但严格禁止使用三个内部刀片显示器夹紧系统的电路。
隔离开关结构与原理 图文 民熔
隔离开关
使用和结构
1绝缘电压将电路分割成一个绝缘开关，在一个无电流电路上造成明显的断裂，使电流断裂装置与充电部分隔离，并提供一个可见的空气绝缘空间，以确保人员和设备的安全。
隔绝开关具有一定的切断小电流的能力，当电弧与空气分离时将电弧自然地从空气中释放出来。
开幕绝缘开关可用于下列操作：
a.在没有接地指示的情况下关闭或关闭电压传感器；
b.在发生未受照明的撞击时关闭或关闭防雷装置；
c.将空总线和低压反应器连接或关闭至真空状态等；连接或切断激励电流不超过2A的空变压器；E，连接或切断电容器电流不超过5A F的空电路；当中性点具
有阻尼线圈时，连接或切断变压器中性点的接地线。
系统故障；G.连接或切断小循环流。
开关电路改变系统的操作模式一、隔离开关与断路器，协调操作
导电部分
导电部分通过支承绝缘子而固定，以关闭和断开电路，特别是由操作绝缘子驱动的刀闸（“触点或导电杆”）、基底固定的静态触点以及连接总线或设备的连接端子。
刀具显示器通常由两个或多个平行的铜板或铜管构成，其厚度和数量由开关的额定电流确定。
绝缘高压绝缘开关离地球更远为了便于修理总线和电气设备，绝缘开关还包括接地切割闸，以取代接地线，并在两者之间安装机械锁定装置，以确保操作顺序的一致性。
动触:头采用钳夹式结构夹紧静触头导线杆，夹紧力由导电管内的夹进弹簧来保证。
采用顶压脱扣装置来保障隔离开关的可靠合闸，。
隔离开关的结构,故障分析 图文 民熔
隔离开关1.隔离开关的用途主要用途是保证电路中，检修部分与带电体之间的隔离及用隔离开关进行电路的切换工作或关合空载电路。
2.隔离开关的分类类型按其安装方式的不同可分为户外隔离开关与户内高压隔离开关。
户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。
按其绝缘支柱结构的不同可分为单柱式隔离开关、双柱式隔离开关、三柱式隔离开关。
其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。
在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。
按电压等级的不同低压隔离开关电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。
刀开关即作为隔离电源的开关电器。
隔离电源的刀开关亦称作隔离开关。
隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。
也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。
用做隔离电源的刀开关必须满阻隔离功能，即开关断口明显，并且断口距离合格。
刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动部分（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。
刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。
负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。
高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关常见高压隔离开关型号CR 中心断口隔离开关（126kV~252kV）DR 双面隔离开关（72.5kV~363kV）KR 双柱水平伸缩式隔离开关（126kV~550kV）PR 单柱双臂垂直伸缩式隔离开关（126kV to 500kV）SR 水平旋转单侧断口式隔离开关（40.5kV）VR V型中心断口隔离开关（126kV）YR 单柱单臂垂直伸缩式隔离开关（126kV~550kV）3.符号的含义4.GW9系列的外形结构及安装尺寸隔隔离开关刀闸触头过热的处理1,用示温片复测或用红外线测温仪测量，触头实际温度若超过规定值(70℃)时应查明原因及时处理。
隔离开关的安装与调整 (图文) 民熔
隔离开关1隔离开关外观检查（1）检查隔离开关型号是否与设计相符；（2）检查各部件有无损坏，闸刀、触头有无变形，如有异常应予以纠正；（3）检查动刀开关与触头的接触情况。
用0.05mm×10mm塞尺检查刀片的接触情况。
线路的接触点不应插上。
当接触面宽度为50 mm或以下时，相对接触器的插入深度不应超过4 mm；当接触面宽度为60 mm或更大时，不应超过6 mm。
接触面应平整干净，无氧化膜。
触点应无腐蚀。
应涂上一薄层中性凡士林或导电膏。
触头应紧密接触，两侧接触压力应均匀；（4）绝缘瓷瓶表面应清洁，无裂纹、破损，瓷铁结合牢固；（5）额定电压10kV的隔离开关绝缘电阻应大于1000m∩，用2500V兆欧表；（6）隔离开关底座的转动部分应灵活。
安装前除对隔离开关本体进行上述检查外，还应对隔离开关安装所用的预埋件（螺栓或支架）进行检查。
螺栓或支架的预埋应平整牢固。
2隔离开关安装步骤如下（以GN2隔离开关安装为例）（1）使用人力或滑轮提升，将隔离开关本体安装到安装位置，使开关底座上的孔盖在基础螺栓上，稍稍拧紧螺母，用水平尺和铅锤敲击位置，然后拧紧基础螺母。
（2）安装操作机构。
将操作机构固定在预先预埋的支撑架上，使其扇形板与隔离开关上的旋转曲柄臂（弯接头）在同一垂直平面内。
（3）连接操纵杆。
连接拉杆前，先将弯接头连接到开关的传动转杆（即转轴）上，直接接头连接到扇形板的舌片上，然后将调节件拧入直联接头。
当开关和操作机构处于合闸位置时，应配备操作杆。
首先测量操作杆的长度，然后切割材料。
拉杆一般采用dn25mm黑铁管代替镀锌铁管，因为其力学性能不如黑铁管。
拉杆加工后，拉杆一端与弯接头焊接，另一端与调节件焊接。
如果采用销连接，组装前应在操作杆、弯头接头和调节件上钻孔。
三。
隔离开关的调整隔离开关本体和操作机构安装完毕后，应进行联调，使隔离开关的分、合符合质量标准。
（1）缓慢打开隔离开关。
开启时注意叶片的开口间隙，应符合产品技术要求。
隔离开关的安装工艺 (图文) 民熔
隔离开关1、本工艺标准适用于额定电压35kV～500kV的隔离开关2、施工工艺流程图3。
施工技术措施1。
设备到货后，开箱检查设备型号、规格、里程数是否符合设计要求，备件是否齐全，瓷件是否损坏。
接线端子和载流部件应清洁、接触良好，触头银镀层不得脱落。
绝缘子表面应清洁，无裂纹、破损、焊渣等缺陷，磁铁粘结牢固。
隔离开关底座转动部分应灵活，操作机构各部件齐全，各固定连接件应紧固。
2准备工作（1）取出数据并仔细阅读。
技术人员和安装负责人应熟悉本手册，掌握技术要求。
（2）检查隔离开关的底座是否向底座敞开，安装尺寸偏差小于规定的要求。
三。
组装同一组隔离开关支架时，应保证极间高差和安装孔距的精度。
三。
隔离开关组装（1）按设计规格型号分组运输至安装现场，检查各转动部位是否涂有油脂，转动是否灵活。
如有卡涩，应及时处理。
（2）组装时，在导电部分（镀银部分除外）涂一层凡士林，用砂纸或钢丝刷清除表面氧化层，用布擦去油污，再涂上一层导电膏。
均压环安装正确、平直。
（3）起吊时，隔离开关应处于合闸位置（剪刀式除外）。
在起吊各种电压等级的隔离开关时，接地刀的方位应符合设计要求，隔离开关主开关机构的曲柄臂应安装在正确的相位上。
在线调整三相开关主轴，用水平尺检查底座的水平度。
如果不均匀，应加垫片，但不得超过3片。
用钢卷尺测量内开距，符合规定：110xv7及以下不大于10m；110KV以上不大于20m，相间连杆应在同一水平面上。
（4）当主开关调整到合闸位置时，上下导电管在同一条线上。
注意确保双连杆的长度相等。
主开关合到位后，驱动臂处于死点位置，限位螺钉间隙为2m。
（5）用手推动接地刀杆使其插入接地静触头，深度符合规定要求。
详见附表。
（6）传动装置的传动部分涂有插层润滑剂。
将接地叶片转轴上的扭簧或其它拉伸弹簧调整到最小工作扭矩并固定。
垂直连杆涂有黑色油漆。
（7）机构和开关闭合时，机构与垂直连杆应焊接，操作机构在同一轴线上的安装位置应一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离开关
绝缘开关的使用和结构
1绝缘电压将电路分割成一个绝缘开关，在一个无电流电路上造成明显的断裂，并将断电装置与充电部分隔离，从而提供可见空气的绝缘空间，并确保体装置的安全。
该绝缘开关具有低强度电弧响应能力（d）空调变压器，其驱动电流不超过2A，连接或切断；
导电部分
导电部分通过支承绝缘体而固定在基底上，闭合和断开电路主要包括由操作绝缘体驱动的力栅（“控制触点或导电杆”）。
一个固定在基座上的静态触点和两个或更频繁地设计的伞，以连接力屏幕。
由开关的额定电流确定带宽的厚度和带宽的数量。
绝缘高压开关绝缘开关还配备了一个接地刀栅，用于在两个之间安装机械锁定装置，以确保操作顺序的准确性，从而便利总线和电力的安装。
绝缘部分
绝缘开关的绝缘包括两种主要类型：
土壤绝缘
土壤绝缘由支撑绝缘体和操作绝缘体组成他们通常使用陶瓷绝缘体，有时还使用环氧树脂或环氧玻璃板等。
具有可见断层的绝缘通常是空的介质绝缘体在绝缘开关断裂时，开关之间的断裂电压应大于3 F，而断裂电压则大于3 F，因此在电路中出现危险的过压时，首先是相对放电，从而避免触点之间的断裂，并确保维修人员的安全。
