矢量信号分析仪(VSA)
矢量网络分析仪使用教程
矢量网络分析仪使用教程矢量网络分析仪（Vector Network Analyzer，简称VNA）是一种用于测量和分析电磁器件和电路的工具。
它可以通过模拟和数字信号处理技术，对电压和电流的振幅、相位以及其它参数进行精确测量。
本教程将介绍如何正确使用矢量网络分析仪进行测试和分析。
1. 连接仪器：首先，将矢量网络分析仪的射频输出端口与待测设备连接。
确保连接的线缆和连接头无损坏，并保持良好接触。
接下来，将矢量网络分析仪的射频输入端口与信号源连接，用以提供测试信号。
同样，确保连接线缆无损坏，保持良好接触。
2. 设置测试参数：通过矢量网络分析仪的操作界面，设置测试参数。
通常包括频率范围、功率级别、带宽等。
根据测试的需求，选择适当的参数设置。
3. 校准：在进行任何测试之前，必须进行校准。
校准过程旨在消除测试系统中的误差，确保测量结果的准确性。
常见的校准方法包括开路校准、短路校准和负载校准。
根据厂家提供的说明书，按照指示进行校准操作。
4. 进行测量：校准完成后，可以开始进行测量。
根据需要选择所需的测量参数，如S参数、功率、相位等。
通过修改测试参数，可以获取更详细的信息。
5. 分析数据：测量完成后，可以对数据进行分析。
矢量网络分析仪通常提供丰富的数据分析和显示功能。
可以通过画图、计算和查看不同参数的数值等方式，深入了解被测设备的性能特征。
6. 导出结果：最后，将测量结果导出到计算机或其他设备中。
矢量网络分析仪通常提供多种数据导出格式，如CSV、TXT 等。
选择合适的格式，并保存数据。
以上是使用矢量网络分析仪的基本步骤。
根据具体的应用场景和要求，可能还需要进行更复杂的操作和分析。
因此，在实际使用中，建议参考矢量网络分析仪的用户手册和厂家提供的技术支持，以获得更详细的指导和帮助。
CMW500
非凡的绝对测试精度、可重复性和线性度
7ቤተ መጻሕፍቲ ባይዱ校准周期可延长到24个月，从而进一步节省费用
适合所有测试应用的优化解决方案：用户可选择12个月或24个月校准周期，以提高测量的绝对精度或降低成本
8）提供全程服务
罗德与施瓦茨的服务网络遍布世界70多个国家
3）用户可针对自身需要选择测试战略
内置的分析仪/发生器模块功能非常强大，可满足多种应用需求，包括罗德与施瓦茨公司提出的及用户通用或特定的应用
4）显著降低测试成本；校准速度提高十倍
罗德与施瓦茨测试先进的理念：R&S? 智能校准和R&S? 多重评估选件
5）优化的生成测试系统
单机多能设计，全自动信号路径校正功能，让用户轻松地完成测量任务
产品特性
1）多技术解决方案
GSM / GPRS / EDGE / WCDMA / HSPA / 移动 WiMAX / CDMA2000 / 1xEV-DO / TD-SCDMA
2）面向未来，可以支持现在及未来的全部技术
3.3 GHz或6 GHz频率范围和40/70 MHz分析仪/发生器的IF带宽
简要介绍
R&S?CMW500是罗德与施瓦茨公司新一代的无线通信综合测试仪，测量速度更快更精确。
它采用R&S? 智能校准技术，测试速度非常快，同时集成了矢量信号发生器和分析仪功能，从而为实现先进的非信令校准技术创造了前提。
R&S?CMW500具有极高的可扩展性、测试速度和测量精度，能够彻底降低测试成本。
◆ 通过直接连接 R&S?NRP-Zxx 功率探头可启动参考RF 功率测量
◆ 使用集成RF接口可方便地连接到具有复杂RF架构的无线设备
矢量网络分析仪的原理及测试方法
矢量网络分析仪在通信测试中的应用
1 2
S参数测量
矢量网络分析仪可以测量散射参数（S参数）， 用于描述线性微波网络的反射和传输特性。
阻抗测量
通过测量S参数，可以进一步计算得到设备的阻 抗特性，包括输入阻抗、输出阻抗和特性阻抗等。
3
相位测量
矢量网络分析仪可以测量信号的相位信息，用于 分析信号的传播延迟和相位失真等。
PART 04
矢量网络分析仪在通信领 域的应用
通信系统中的传输线效应
传输线的分布参数特性
传输线具有电阻、电感、电容和电导等分布参数，这些参数会影响 信号的传输性能。
传输线的反射和传输
当信号在传输线上传播时，会遇到反射和传输两种现象，反射系数 和传输系数是描述这两种现象的重要参数。
传输线的阻抗匹配
连接测试设备
将矢量网络分析仪、测试电缆、连接器 等设备和配件按照测试要求连接好，确
保连接稳定可靠。
进行测试
启动矢量网络分析仪，按照设定的测 试参数进行测试，记录测试结果。
设置测试参数
根据测试目标和要求，设置矢量网络 分析仪的测试参数，如频率范围、扫 描点数、中频带宽等。
重复测试
根据需要，对同一测试对象进行多次 重复测试，以获得更准确的测试结果。
接收机对反射信号和传输信号进行幅 度和相位测量，并将测量结果送至处 理器。
DUT对入射信号进行反射和传输，反 射信号和传输信号分别被定向耦合器 接收并送至接收机。
处理器对测量结果进行数字信号处理， 提取幅度和相位信息，并根据需要进 行校准和误差修正，最终输出测试结 果。
关键性能指标解析
频率范围
矢量网络分析仪能够测量的频率范围， 通常覆盖多个频段，如微波、毫米波 等。

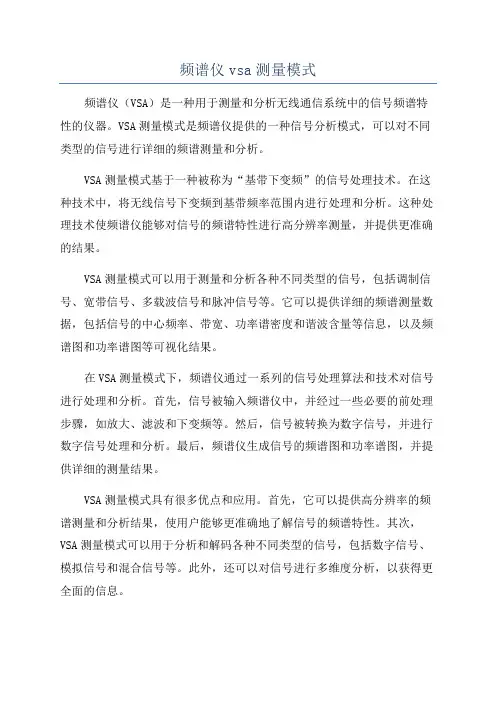

频谱仪vsa测量模式
频谱仪vsa测量模式频谱仪（VSA）是一种用于测量和分析无线通信系统中的信号频谱特性的仪器。
VSA测量模式是频谱仪提供的一种信号分析模式，可以对不同类型的信号进行详细的频谱测量和分析。
VSA测量模式基于一种被称为“基带下变频”的信号处理技术。
在这种技术中，将无线信号下变频到基带频率范围内进行处理和分析。
这种处理技术使频谱仪能够对信号的频谱特性进行高分辨率测量，并提供更准确的结果。
VSA测量模式可以用于测量和分析各种不同类型的信号，包括调制信号、宽带信号、多载波信号和脉冲信号等。
它可以提供详细的频谱测量数据，包括信号的中心频率、带宽、功率谱密度和谐波含量等信息，以及频谱图和功率谱图等可视化结果。
在VSA测量模式下，频谱仪通过一系列的信号处理算法和技术对信号进行处理和分析。
首先，信号被输入频谱仪中，并经过一些必要的前处理步骤，如放大、滤波和下变频等。
然后，信号被转换为数字信号，并进行数字信号处理和分析。
最后，频谱仪生成信号的频谱图和功率谱图，并提供详细的测量结果。
VSA测量模式具有很多优点和应用。
首先，它可以提供高分辨率的频谱测量和分析结果，使用户能够更准确地了解信号的频谱特性。
其次，VSA测量模式可以用于分析和解码各种不同类型的信号，包括数字信号、模拟信号和混合信号等。
此外，还可以对信号进行多维度分析，以获得更全面的信息。
VSA测量模式在无线通信系统的设计、调试和优化中具有重要的应用。
通过VSA测量模式，可以对无线信号进行频谱监测，以确定是否存在干扰和频谱占用问题。
此外，还可以对调制信号进行分析，以评估调制性能和信号质量，并对无线系统进行性能优化。
总之，VSA测量模式是频谱仪提供的一种信号分析模式，可以对不同类型的信号进行详细的频谱测量和分析。
它具有高分辨率、多功能和广泛的应用等优点，对无线通信系统的设计、调试和优化具有重要意义。

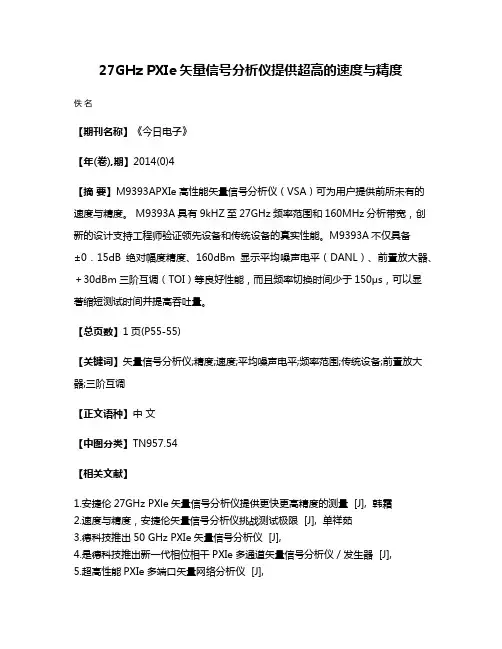

27GHz PXIe矢量信号分析仪提供超高的速度与精度
27GHz PXIe矢量信号分析仪提供超高的速度与精度
佚名
【期刊名称】《今日电子》
【年(卷),期】2014(0)4
【摘要】M9393APXIe高性能矢量信号分析仪（VSA）可为用户提供前所未有的速度与精度。
M9393A具有9kHZ至27GHz频率范围和160MHz分析带宽，创新的设计支持工程师验证领先设备和传统设备的真实性能。
M9393A不仅具备
±0．15dB绝对幅度精度、160dBm显示平均噪声电平（DANL）、前置放大器、＋30dBm三阶互调（TOI）等良好性能，而且频率切换时间少于150μs，可以显
著缩短测试时间并提高吞吐量。
【总页数】1页(P55-55)
【关键词】矢量信号分析仪;精度;速度;平均噪声电平;频率范围;传统设备;前置放大器;三阶互调
【正文语种】中文
【中图分类】TN957.54
【相关文献】
1.安捷伦27GHz PXle矢量信号分析仪提供更快更高精度的测量 [J], 韩霜
2.速度与精度，安捷伦矢量信号分析仪挑战测试极限 [J], 单祥茹
3.德科技推出50 GHz PXIe矢量信号分析仪 [J],
4.是德科技推出新一代相位相干PXIe多通道矢量信号分析仪／发生器 [J],
5.超高性能PXIe多端口矢量网络分析仪 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
89600矢量信号分析(VSA)软件推出第12版
电话 ：０ ０ ６ ３ －１ １ １－ ２５ ２０
ｈｔ ／ｗｗｗ． ｋ ｒ ｎｉ ． ｏ 。 ｎ ｔ ／ ｐ： ｔ ｔｏ ｘ ｃ ｍ ｃ ｅ
Ｐ Ｍ Ｍ ＊Ｅ —Ｅ ｏ 的 预 防 。此 外 ，Ｒ＆Ｓ ＶＭＳ 还 具 有 极 ＨＳ Ａ＋ Ｉ Ｏ Ｎ ＤＧＥ ｖ 分 析 提 供 Ｄ １
高的性价 比。
（ ８ ０ 用 ） 内 的 １ 种 插 入式 模块 可 ＤＬ ５Ｖ专 在 ５
电话 ：０ ０ ８ ７ — ６ ８ ｌ — ０ ０ ６ ８
ｈｔ ／ｗｗｗ．ｉ Ｌ ｏ ｔ ／ ｐ： ｒｇｏ ｃ ｍ
列 高性 能 示 波 器 ，生 成 和 分 析 经过 校 准 的 宽 带 雷 达 和 卫 星 信 号 ， 满 足 １ 以 ＧＨ ｚ 上 带 宽 及 高达 ５ ＧＨ 频 的 测 试 要 求 。 ０ ｚ 载
了多 种新 的 增 强特 性 ，并 针 对 新操 作
高性能数 字万用表
ＤＭ３ ６ 系列 ６ ０８ 位半 数 字万 用表 整 体性 能卓越 ，其 基本直流 电压准 确度可
以达 到 ０ ０ ３ ％，同 时 ，在 测 量 速 度 方 ．０ ５
Ｒｏ ｄ ＆ Ｓｃ ｗａ ｚ ｈｅ ｈ ｒ
电话 ：０ ０ ６ ３ — ８ ８ １ — ４ １ ２ ２
提高通 道数的同时 ，不影 响采样率 或数 电 流 的 测 量 范 围 扩 展 到 了 ２ ０ Ａ， 电 非常适 合精确测量变频 器的波形信号 。 ０
据 吞 吐 量 。 由于 具 有 更 小 的 体 积 、 更 简 容 测 量 的 范 围扩 展 到 了 １ ０ Ｆ 除 了基 ＤＬ ５ ／ＤＬ８ ０ ０ｍ 。 ８ ０ ５ Ｖ支 持 最 大 １ ０ Ｓ ｓ Ｍ ／ 的 ０
ｈｔ ／ｗｗｗ． ｃ ｍ ｔ ／ ｐ： ｎＬ ｏ
矢量信号分析仪原理
矢量信号分析仪原理
矢量信号分析仪是一种广泛应用于电信、无线通信、雷达等领域的测试仪器，用于对复杂信号进行分析和测量。
它可以同时测量信号的幅度和相位，并绘制在频率域上的频谱图。
矢量信号分析仪的原理是基于频谱分析和时域采样的原理。
当输入信号进入仪器时，它首先被分成一系列时域采样的数据点。
然后利用傅里叶变换将这些数据点转换为频域上的频谱图，显示出信号在不同频率上的能量分布。
在分析过程中，矢量信号分析仪通过对信号进行幅度和相位的解调，得到信号在不同频率上的相对强度和相位信息。
这些信息可以帮助工程师了解信号的特性和性能，并进行相应的优化和调整。
此外，矢量信号分析仪还可以通过多种数学运算和滤波器对信号进行进一步的处理和分析。
例如，可以对信号进行包络检测、频率偏移检测、调制深度检测等，以获取更全面的信号特性信息。
总的来说，矢量信号分析仪通过将信号转换为频域上的频谱图，并解调信号的幅度和相位信息，实现对复杂信号的分析和测量。
它在无线通信系统和其他领域中具有重要的应用价值，可以帮助工程师进行信号调优和系统优化。
2023年矢量网络分析仪行业市场分析现状
2023年矢量网络分析仪行业市场分析现状矢量网络分析仪（Vector Network Analyzer，VNA）是一种广泛应用于电子工程领域的测试仪器，用于测量和分析高频电路的传输特性。
矢量网络分析仪可以帮助工程师通过测量S参数，深入了解电路的反射损耗、传导损耗、相位移、幅频特性等，从而优化电路设计，提高电路性能。
目前，矢量网络分析仪行业市场呈现以下几个现状：1. 市场规模逐渐扩大：随着高频电子设备的广泛应用，矢量网络分析仪的市场需求不断增长。
尤其是在通信、无线电频谱、雷达系统、天线设计等领域，对于高精度、高性能的矢量网络分析仪需求较大。
2. 技术创新推动行业进步：矢量网络分析仪行业不断进行技术创新，推出更高精度、更高频率范围、更小体积、更高速度的产品。
例如，目前已经有5G频段的矢量网络分析仪问世。
技术创新不仅满足了市场需求，也推动了整个行业的发展。
3. 产业链发展完善：矢量网络分析仪的制造需要复杂的工艺和高精度的零部件，因此，整个矢量网络分析仪行业涵盖了器件制造、系统集成、软件开发等多个环节。
目前，国内外矢量网络分析仪企业纷纷加强产业链合作，形成完善的产业生态。
4. 国内外市场竞争加剧：目前，国内外矢量网络分析仪企业不断涌现，市场竞争日趋激烈。
国际知名企业如Keysight Technologies、Rohde & Schwarz、Anritsu等在高端市场占据主导地位，国内企业如科力远、云计量、瀚宇博联等在中低端市场有一定市场份额。
随着技术的进步和竞争的加剧，市场格局可能会发生变化。
综上所述，矢量网络分析仪行业市场目前正处于快速发展的阶段，市场需求不断增长。
随着技术创新和竞争加剧，预计市场规模会进一步扩大，同时也带来更多的机遇和挑战。
矢量网络分析仪企业应密切关注市场动态，加强技术创新，提高产品竞争力，以适应市场的变化和需求的变化。
矢量信号分析仪
矢量信号分析仪简介矢量信号分析仪（Vector Signal Analyzer，VSA）是一种用于分析无线通信信号的测试仪器。
VSA可以对信号的幅度、相位、频率和调制等参数进行精确测量和分析。
通过对信号进行深入的分析，VSA可以用来解决很多无线通信领域的技术问题。
原理VSA的原理基于两个基本公式：傅里叶变换和IQ分解。
傅里叶变换被用于将时间域数据转换为频域数据，通过分析这些频域数据可以得到信号特性如频率和带宽等。
而IQ分解则是将复杂数据信号分解成两个分别表示振幅和相位的信号。
这使得VSA能够分离并分析调制信号中的振幅和相位部分，从而可以对调制信号进行更精确的测量和分析。
功能VSA具有许多有用的功能，主要包括：1. 频谱分析VSA可以对输入信号进行频谱分析，以确定信号的频率构成。
这个功能对于分析复杂调制信号的频谱特性非常重要。
VSA可以确定信号的中心频率、带宽、谱形等参数。
通过精确的频谱分析，可以确定信号的带宽和功率等重要参数。
2. 时域分析VSA可以将信号转换到时域进行分析。
这使得用户可以对信号的时域特性进行监测和评估。
这包括信号的峰值、波形、时延和脉冲响应等参数。
通过时域分析，用户可以精确了解信号的内容和特性，从而更好的对信号进行分析和处理。
3. 调制分析调制分析是VSA的核心功能之一。
通过将信号进行IQ分解，用户可以准确测量和分析信号中的调制参数。
这包括信号的带宽、调制深度、调制类型、调制误差等。
通过精确的调制分析，用户可以对调制信号进行更好的评估和优化。
4. 无线协议分析VSA可以对多种无线通信协议进行分析，如LTE、WCDMA、Wi-Fi、Bluetooth 等。
通过对协议进行解码和分析，用户可以深入理解无线通信的内部机制和运作方式。
这个功能对于无线通信开发和协议优化非常重要。
应用VSA在无线通信领域有着广泛的应用。
以下是一些常见的应用场景：1. 信号测量和分析VSA主要用于对无线通信信号的测量和分析。
Agilent E4406A 矢量信号分析仪商品说明书
1981Agilent E4406AVector Signal AnalyzerAccuracyS p e e d2Fast and accurate measurements To stay competitive, wireless equipment manufacturers need flexible test equipment capable of testing different formats with little change in set-up. The Agilent E4406A vector signal analyzer (VSA) is the perfect fit, offering the best combination of speed and accuracy for making one-button,standards-based measurements.2.5G and 3G formatsFor engineers developing next-generation wireless components and systems, the E4406A provides W-CDMA, cdma2000,1xEV-DO and EDGE/GSM formats. Using one-button measurements, engineers can quickly verify conformance to these new formats. As the standards have evolved, we have continued to enhance existing measurement personalities, and add new ones. The modular architecture of the E4406A makes it simple for you to upgrade and be ready for the latest standards.You develop the wireless future…Easy to useMulti-format3…we provide the signal analysis.An investment for your future The number of wireless technologies deployed around the world is growing and the demand for any particular format can change quickly. The E4406A offers format and frequency flexibility.Comprehensive signal analysis Speeding up production means being ready to manufacture anything and lose no time doing it. The E4406A easily adapts to virtually any popular format:•W-CDMA •cdma2000•1xEV-DO •cdmaOne •EDGE •GSM •NADC •PDC •iDEN •Spectrum •Waveform“We have decreased the (transmitter power calibration)test time by 25%.”–T est Systems Designer4Built for speed…Fast standards-based measurements As a wireless system or componentmanufacturer, you are under pressure to increase throughput while minimizing capital investments. Long test times can severely limit your manufacturing throughput, so we designed the E4406A.Since its introduction, progressive enhancements to the E4406A ensure its performance keeps pace with the ever-increasing need for speed.Today's E4406A is faster than ever. For example, the W-CDMA adjacent channel power ratio (ACPR) measurement is now nearly eight times faster than it used to be.Output radio frequency spectrum (ORFS) is two times faster, W-CDMA code domain power (CDP) is five times faster, and other measurements have improved as well.The E4406A transmitter power calibration uses time record data and built-in algorithms to provide complete transmitter level calibration with incredible speed – with all the accuracy you expect from the affordably-priced E4406A.In addition to high-speed throughput and accuracy in the manufacturing environment,the E4406A is designed to allow research and development engineers to quickly obtain results with minimal keystrokes.The E4406A delivers a logical user interface and a wealth of quick “one button” measurments, enabling designers to quickly try multiple test without getting bogged down in crypitic menus. The E4406A interface provides the edge needed to expediently evaluate new designs and successfully meet the demands of today's competitive environment.Base station transceiver suite of testsTypical spectrum analyzerNow even faster…without giving up accuracy.Fast spectrum measurementsThe E4406A features pre-configured, one-button measurements for many cellular standards and can also be used for narrowband spectrum measurements. Manufacturers can expect to make inter-modulation distortion and other amplitude measurements up to three times faster using the E4406A. AccuracyYou don’t need to reduce measurementspeed to get accurate results. Superiorabsolute level accuracy of ±0.6 dB(±0.4 dB typical) provides unmatchedperformance and minimizes test uncertainty.Combined with a linearity of ±0.25 dBover a 76 dB range, the E4406A is astate-of-the-art measurement tool.Absolute level accuracyNarrow span spectrum measurement over GPIB E4406A VSA spectrum analyzer25 updates/second Typicalspectrumanalyzer56The E4406A VSA…Focused applications including EDGE, GSM,W-CDMA, cdma2000, 1xEV-DO, cdmaOne,and NADC as well as narrow-span spectrum and waveform analysisBaseband measurements with balanced/unbalanced multiple impedance inputsLarge,high-resolution, color display makes viewing multiple traces easyZoomfeature allows users to display selected measurement windowsAutomatic alignment ensures accurate measurement resultsOne-button,standards-based measurements7…comprehensive signal analysis.High-speed LAN, parallel, and GPIB ports provide speed and flexibility whenIntuitive key strokesBuilt-in floppy disk drive provides PC compatibility and data archivingManufacturing8Standards complianceIn manufacturing, you need straightforward pass/fail verification of critical specifications.With built-in test limits you don ’t have to keep track of every standard. The E4406A performs tests to the requirements of current industry standards with free, easy-to-install, firmware updates.Speed and throughputIn the world of high-speed manufacturing every millisecond counts. Identify your throughput restrictions and if measurement speed is creating a bottleneck, consider the significant speed advantage of the E4406A.Transmitter and receiver testingIn combination with the Agilent E4438C ESG vector signal generator, the E4406A offers base station receiver and transmitter testing for major 2G, 2.5G, and 3G wireless formats.The E4406A combined with an E4438C is a test solution that provides the required flexibility, without compromising accuracy, for maximum throughput in base station production with the ability to migrate to new formats.Designed for manufacturing…Development9Verify next-generation designs For R&D engineers developing next-generation wireless components and systems, the E4406A is a low-cost tool that quickly verifies conformance. Your investment is secure because the E4406A has a modular architecture – making it easy to upgrade to the latest standards.Characterize using leading test methodsDigital modulation presents new challenges to amplifier manufacturers.Designers need effective methods to quickly characterize digital signals. The E4406A ’s complementary cumulative-distribution function (CCDF) is useful for determining a signal ’s power statistics,revealing the power peaks relative to the average power for assessing linearity requirements.Flexible power measurements Multicarrier power amplifier (MCPA)designers are faced with new measurement challenges. Designers must characterize intermodulation distortion at many frequency offsets and evaluate the effects of different modulation formats over a wide dynamic range. The E4406A features a fully-configurable ACP measurement that can test up to five frequency offsets and be optimized for dynamic range or speed.…and product development.10GSM with EDGE (Option 202)The EDGE measurement personality performs the latest standards-based measurements, including:•Error vector magnitude (EVM)•Multi-slot power versus time (PvT)•ORFS •IQ offset•Channel plans for 400, 800, 900, 1800, 1900 MHz•GSM measurements from Option BAH The EVM measurement features a unique algorithm to simultaneously display the EVM numerical results and the EDGE constellation diagram using the industry-specified measurement filter.GSM (Option BAH)The GSM measurement personality lets you quickly perform measurements to the latest ETSI standards:•Mean transmitter carrier power •Multi-slot PvT •ORFS•Phase and frequency error (PFER)•IQ offset•Transmitter band spurious•Channel plans for 400, 700, 800, 900, 1800, 1900 MHzThe personality features easy channel and timeslot selections, configurable PvT masks,and a typical ORFS dynamic range of 90 dB.NADC and PDC (Option BAE)Both the North American Digital Cellular (NADC) and Personal Digital Cellular (PDC)measurement personalities are included in this option. The NADC measurements are structured according to the IS-136 TDMA standard. Measurements included in this option are:•ACP •EVM•Occupied bandwidth (for PDC)The personalities feature base station and mobile radio mode set-ups, as well as sync word search capability.iDEN (Option HN1)The iDEN measurement personality performs measurements to the Motorola iDEN specialized mobile radio format. •Occupied bandwidth (OBW)•ACPR•Transmitter bit error rate (BER)TDMA measurement personalities…11W-CDMA (Option BAF)The complexity of W-CDMA demands the flexibility and depth of demodulation capability provided by this personality.Perform the following measurements on the HPSK uplink or downlink QPSK signals:•Code domain •QPSK EVM•Modulation accuracy (composite rho and EVM)•Channel power•Adjacent channel power leakage ratio (ACLR)•Power control •PvT•Intermodulation distortion •Multicarrier power•Spectrum emission mask •OBW •CCDFThis personality has the ability toautomatically determine active channels,to synchronize with any W-CDMA channel,to display code domain power in a multi-rate view, and to demodulate down to the symbol level. Variable capture intervals and pre-defined test models enable the user to perform fast, accurate measurements for manufacturing or in-depth analysis for R&D.cdma2000 (Option B78)The cdma2000 measurement personality offers the logical upgrade path from IS-95 to IS-2000 testing. Measurements support the forward and reverse links.•Code domain •QPSK EVM•Modulation accuracy (composite rho and EVM)•Channel power •ACPR•Intermodulation distortion •Spectrum emission mask •OBW •CCDFAdvanced code domain analysis algorithms display Walch codes for either Hadamard or OVSF coding schemes in a multi-rate view. Other capability includes code domain power error, symbol EVM,symbol power versus time, active channel identification, variable PN offset, quasi-orthogonal functions and demodulated symbol bit displays after de-spreading.… and CDMA measurement personalities.12Expanding measurement potential…cdmaOne (Option BAC)Built on Agilent ’s pioneering efforts in CDMA measurement techniques,this personality provides quick and easy measurement set-ups for the TIA/EIA-95, J-STD-008,IS-97D, and IS-98D band classes:•Modulation accuracy (rho)•Code domain •Channel power •ACPR•Close-in spuriousAlong with the world ’s fastest ACPR measurements, this personality features PN (pseudo-noise sequence) search, time offset, and carrier feed-through analysis.1xEV-DO (Option 204)With digital demodulation analysis, the 1xEV-DO measurement personality provides the most comprehensive, easy-to-use,1xEV-DO measurement solution available in an analyzer. This personality, which performs measurements for both forward link and reverse link signals, provides key transmitter measurements for analyzing systems based on the 3GPP2 and TIA/EIA/IS-856 standards.Forward link•Channel power•Power versus time mask •Spurious emissions and ACP •Intermodulation distortion •OBW•Code domain•Modulation accuracy (composite rho)•QPSK EVM•Power statistics (CCDF)Reverse link •Code domain•Modulation accuracy (composite rho)For forward link, the PvT mask and spurious emissions/ACP measurements support both the idle slot (burst signal) and active slot (full power signal). With the auto-burst search function, you can see the standard-based time mask for the 1xEV-DO idle slot in PvT. Code domain, modulation accuracy (composite rho), and QPSK EVM can also measure for each channel ’s Pilot, MAC, and Data in QPSK/8PSK/16QAM. Designed with flexibility in mind, this personality supports the unique 1xEV-DO forward link signals ’feature of time divisions multiplex (TDM). For reverse link, code domain, and modulation accuracy provide powerful modulation analysis functions for transmitter tests.13IQ inputs (Option B7C)Capitalize on the E4406A ’s demodulation capabilities by extending the measurement range to baseband. The baseband IQ input option enables engineers to measure the complete signal path of a receiver or transmitter and directly compare signals both before and after frequency conversion and IQ (de)modulation.Ideally suited for R&D engineers and manufacturing environments, this option allows measurement of baseband I and Q signals in either balanced or unbalanced systems. Input configurations include 50-ohm unbalanced, 600-ohm balanced, and 1-Mohm balanced or unbalanced –enabling a variety of systems to be directly tested without cumbersome and error-inducing conversion networks.Applicable in-band 3GPP W-CDMA,cdma2000, EDGE/GSM, and Basic mode measurements are supported via RF and IQ inputs, enabling engineers to track down signal degradation both before and after RF/IF conversion.Additional features include auto calibration of input signals, variable dc offsets and a dc to 5-MHz input frequency range (10 MHz in I + jQ mode)....tailored to user requirements.14E4406A VSA/89601Asoftware combinationThe standards-based, one-button test capabilities of the E4406A can be expanded with the flexible digital demodulation and analysis capabilities of the Agilent 89601A PC software. This teaming provides fast and accurate data acquisition with powerful,flexible modulation analysis tools for, both common and evolving communications standards.The 89601A vector signal analysis software is the heart of the Agilent 89600 series of vector signal analyzers. This software provides flexible tools for demodulating and analyzing even the most advanced digital modulations, whether or not they are contained in an established standard. Features include variable block size signal acquisition with user-selectable pulse search and synch words, and a user-con-trollable adaptive equalizer. Filter types include cosine (raised and square-root raised), Gaussian, and low-pass – all with configurable alpha/BT. Supported modula-tion formats for both continuous and burst carriers include FSK (2, 4, 8, and 16 level),BPSK, QPSK, OQPSK, DQPSK, p/4DQPSK,8PSK, QAM (16 to 256 level), VSB (8 and 16 level), EDGE, and MSK.The software also provides signal capture and analysis features, such as the capability to download signal capture files for playback through signal generators,and display high-speed spectrograms.The 89601A software runs on a PC connected to the E4406A, via LAN or GPIB,and provides hardware control and results displays along with modulation analysis.Coupling speed and power…15/find/vsa…with Agilent’s tradition of excellence.Service and supportThe speed and accuracy of the E4406A VSA is only a small part of what you get from Agilent. We strive to provide complete solutions that go beyond our customers ’expectations. Only Agilent offers the depth and breadth of enhancements, software, services, connectivity, accessibility, and support to help you reach your measurement objectives. For more information on the E4406A VSA, including product and application literature, visit our Web site at /find/vsaPre-sales service• rentals, leasing, and financing • application engineering services Post-sales service• standard 3-year global warranty • Worldwide Call Center and Service Center support network • one-year calibration intervals • firmware upgrades downloadable from the Web PC connectivity • 10 baseT LAN port • floppy disk drive • GPIB interface• VXI Plug and Play driversPeripheral and product interfaces • parallel printer port • printer support • VGA monitor output• Agilent E4438C ESG vector signal generator•Agilent 89601A vector signal analysis softwareTraining and access to information • on-site user training • factory service training• Web-based support of frequently asked questions• manuals on CD-ROM and on the Web Software• programming examples on CD-ROM • SCPI (Standard Commands for Programmable Instruments)• PC-based performance verification and adjustment softwareOrdering Array informationE4406A vector signal analyzerModel DescriptionE4406A7 MHz to 4 GHzOption DescriptionDigital Demodulation MeasurementsE4406A-202EDGE with GSM measurementpersonalityE4406A-2041xEV-DO measurementpersonalityE4406A-B78cdma2000 measurementpersonalityE4406A-BAC cdmaOne measurementpersonalityE4406A-BAE NADC, PDC measurementpersonalityE4406A-BAF W-CDMA measurementpersonalityE4406A-BAH GSM measurement personality E4406A-HN1IDEN measurementpersonalityInputs and outputsE4406A-300321.4 MHz IF outputBBIQE4406A-B7C I/Q inputsCalibration documentationE4406A-UK6Commercial calibrationcertificate with test data AccessoriesE4406A-1CM Rack mount kitE4406A-1CN Handle kitE4406A-1CP Rack mount and handle kitE4406A-1CR Rack slide kit* Includes English manual set.。
详解矢量信号分析仪原理
技术牛人详解矢量信号分析仪原理矢量信号分析仪是常用的进行雷达和无线通讯信号分析的仪器。
模拟扫描调谐式频谱分析仪使用超外差技术覆盖广泛的频率范围; 从音频、微波直到毫米波频率。
快速傅立叶变换(FFT) 分析仪使用数字信号处理(DSP) 提供高分辨率的频谱和网络分析。
如今宽带的矢量调制( 又称为复调制或数字调制) 的时变信号从FFT 分析和其他DSP 技术上受益匪浅。
VSA 提供快速高分辨率的频谱测量、解调以及高级时域分析功能，特别适用于表征复杂信号，如通信、视频、广播、雷达和软件无线电应用中的脉冲、瞬时或调制信号。
图 1 显示了一个简化的VSA 方框图。
VSA 采用了与传统扫描分析截然不同的测量方法; 融入FFT 和数字信号处理算法的数字中频部分替代了模拟中频部分。
传统的扫描调谐式频谱分析是一个模拟系统; 而VSA 基本上是一个使用数字数据和数学算法来进行数据分析的数字系统。
VSA 软件可以接收并分析来自许多测量前端的数字化数据，使您的故障诊断可以贯穿整个系统框图。
图 1. 矢量信号分析过程要求输入信号是一个被数字化的模拟信号，然后使用DSP 技术处理并提供数据输出; FFT 算法计算出频域结果，解调算法计算出调制和码域结果。
VSA 的一个重要特性是它能够测量和处理复数数据，即幅度和相位信息。
实际上，它之所以被称为“矢量信号分析”正是因为它采集复数输入数据，分析复数数据，并输出包含幅度和相位信息的复数数据结果。
矢量调制分析执行测量接收机的基本功能。
在下一篇“矢量调制分析基础”中，您将了解到矢量调制与检波的概念。
在使用适当前端的情况下，VSA 可以覆盖射频和微波频段，并能提供额外的调制域分析能力。
这些改进可以通过数字技术来实现，例如模拟- 数字转换，以及包含数字中频(IF) 技术和快速傅立叶变换(FFT) 分析的DSP。
因为要分析的信号变得越来越复杂，最新一代的信号分析仪已经过渡到数字架构，并且往往具有许多矢量信号分析和调制分析的能力。
优利德 UTS系列信号分析仪VSA矢量信号分析使用手册 说明书
信号分析仪VSA 用户手册本文档适用于以下机型：UTS5000A系列UTS3000A系列V1.02024.7.15序言尊敬的用户：您好！感谢您选购全新的优利德仪器，为了正确使用本仪器，请您在本仪器使用之前仔细阅读本使用手册全文，特别有关“安全注意事项”的部分。
如果您已经阅读完本使用手册全文，建议您将此使用手册进行妥善的保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。
版权信息UNI-T优利德科技(中国)股份有限公司版权所有。
UNI-T产品受中国或其他国家专利权的保护，包括已取得或正在申请的专利。
本公司保留更改产品规格和价格的权利。
UNI-T保留所有权利。
许可软件产品由UNI-T及其子公司或提供商所有，受国家版权法及国际条约规定的保护。
本文中的信息将取代所有以前出版的资料中的信息。
UNI-T是优利德科技（中国）股份有限公司[UNI-TREND TECHNOLOGY(CHINA)CO.，LTD]的注册商标。
如果在适用的保修期内证明产品有缺陷，UNI-T可自行决定是修复有缺陷的产品且不收部件和人工费用，或用同等产品（由UNI-T决定）更换有缺陷的产品。
UNI-T作保修用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能。
所有更换的部件、模块和产品将成为UNI-T的财产。
以下提到的“客户”是指据声明本保证所规定权利的个人或实体。
为获得本保证承诺的服务，“客户”必须在适用的保修期内向UNI-T通报缺陷，并为服务的履行做适当安排。
客户应负责将有缺陷的产品装箱并运送到UNI-T指定的维修中心，同时预付运费并提供原购买者的购买证明副本。
如果产品要运送到UNI-T 维修中心所在国范围内的地点，UNI-T应支付向客户送返产品的费用。
如果产品送返到任何其他地点，客户应负责支付所有的运费、关税、税金及任何其他费用。
本保证不适用于由于意外、机器部件的正常磨损、在产品规定的范围之外使用或使用不当或者维护保养不当或不足而造成的任何缺陷、故障或损坏。
一种矢量信号分析仪计量方法
一种矢量信号分析仪计量方法1.当前矢量信号分析仪计量校准方法概述目前常用的信号分析仪(VSA)计量方法采用标准矢量信号源来进行，优点是简单方便易于操作，缺点是无法保证标准源的准确性、稳定性和重复性。
国际上的计量机构，如德国PTB、英国NPL、美国NIST采用高速采样示波器和多载波信号源，通过同步触发装置进行时间和相位同步并进行系统校准，示波器的采样值，经过软件程序计算后，作为幅度相位参数基准，从而实现信号分析仪参数的计量校准。
多载波信号源+示波器+同步器优点是将矢量参数溯源到功率电平、时间和频率上，缺点是示波器频率范围受限，不确定度较大，同步延时在微波测量时带来较大的相位误差，系统复杂，引入更多的不确定度。
2.本文提出的计量校准技术本文提出连续波频率偏移法测量信号分析仪的剩余误差，基于本方法，加入模拟调制测量信号分析仪的测量准确度。
a.连续波频率偏移法：计量信号分析仪的载波频率误差、功率误差、矢量信号分析剩余误差（表征信号分析仪解调各项指标的本底噪声）；b.连续波频率偏移附加模拟调制法：矢量信号分析仪的误差矢量幅度EVM、幅度误差和相位误差的量值准确度校准和检定c.多载波法：矢量信号分析仪的I/Q偏移（载波泄漏）的量值准确度校准和检定3.量值定义3.1. I/Q信号矢量是一个图解工具，就是在直角坐标系中用一个旋转箭头描述信号，箭头的长度代表信号峰值幅度，箭头与横轴的正半轴夹角为相位，箭头逆时针旋转为正方向，每秒钟旋转的圈数为频率。
将信号进行矢量分解，即分解为峰值幅度相同、频率相同但相位相差90度的两个分量。
通常采用一个余弦信号和一个正弦信号描述这两个信号。
其中余弦分量为同相分量I，正弦分量为正交分量Q。
3.2. 误差矢量幅度（EVM）误差矢量(EV)是实际测量信号（m）与理想无误差参考信号(R)。
矢量网络分析仪的功能要点都有哪些呢
矢量网络分析仪的功能要点都有哪些呢矢量网络分析仪（Vector Network Analyzer，VNA）是一种广泛应用于射频（RF）和微波领域的仪器，用于测量和分析线性电路中的传输和反射特性。
它可以测量信号的传输、驻波比（VSWR）、S参数（散射参数）、衰减、相位延迟等，是RF工程师进行射频器件和系统分析以及测试的重要工具。
以下是矢量网络分析仪的主要功能要点：1.高精度的测量：矢量网络分析仪可以实现高达10位以上的测量精度，可以对微小的信号和相位差异进行测量和分析。
它可以提供非常准确的频率、幅度和相位的测量结果。
2.宽频率范围：矢量网络分析仪可以覆盖从几kHz到数十GHz的宽频率范围，并且可以非常方便地切换和选择测试频率。
这使得它适用于不同频率范围的应用，包括射频通信、微波器件、卫星通信等。
3.双向测量：矢量网络分析仪可以同时测量信号在正向和反向方向的传输和反射特性。
这样可以更全面地了解电路的特性，包括信号的损耗、反射以及功率传输效率等。
4.散射参数分析：矢量网络分析仪可以测量和分析电路的S参数，包括S11、S21、S12和S22、这些S参数可以描述信号在电路中的传输和反射特性，是电路设计和分析中非常重要的参数。
5.驻波比测量：矢量网络分析仪可以测量信号的驻波比（VSWR），用于评估电路中的匹配情况和损耗程度。
它可以帮助工程师找出传输线路和电路中的匹配问题，并进行相应的调整和优化。
6.相位延迟测量：矢量网络分析仪可以准确测量信号在电路中的相位延迟，包括群延迟和相对延迟等。
这对于设计和分析相干系统、滤波器、延迟线路等非常重要。
7.校准和校正：矢量网络分析仪可以进行校准和校正，以确保测量结果的准确性。
常见的校准方法包括开路、短路和负载校准，以及用参考标准进行插入损耗和相位校准等。
8.数据分析和图形显示：矢量网络分析仪可以将测量结果以图形和数据表格的形式显示出来，以便工程师进行数据分析和处理。
它可以绘制频率响应曲线、相位曲线、功率图等，方便用户对不同参数进行比较和评估。
矢量网络分析仪的工作原理研究
矢量网络分析仪的工作原理研究矢量网络分析仪（Vector Network Analyzer，简称VNA）是一种用于测量电信号的物理特性的仪器。
它主要用于分析电路中的信号传输和反射特性，可以帮助工程师评估电路的性能以及找出潜在的问题。
本文将介绍矢量网络分析仪的工作原理及其在电子领域的应用。
一、概述矢量网络分析仪是一种精确测量电路中微小信号的仪器，通过发送和接收电磁波来测量电路中的反射和传输特性。
它可以测量的参数包括：幅度响应、相位响应、频率响应和群延迟等，这些参数对于分析和优化电路设计至关重要。
二、工作原理矢量网络分析仪的工作原理基于电磁波的传输和反射。
它通过电磁波与待测电路交互后的特性来分析电路的性能。
1. 电磁波的发送与接收矢量网络分析仪首先会通过一根耦合线将电磁波引导至待测电路。
在引导线的一个端口通过发射器发出电磁波，而另一个端口通过接收器接收反射回来的电磁波。
2. S参数测量S参数是指待测电路对应于入射波势和出射波势的幅度和相位之间的关系。
矢量网络分析仪通过测量S参数来分析电路特性。
2.1 反射系数的测量当电磁波传输至待测电路时，部分电磁波会被电路反射回来。
矢量网络分析仪通过测量反射系数（Reflection Coefficient）来评估电路对入射波的反射情况。
2.2 传输系数的测量除了反射系数，矢量网络分析仪还可以测量电路对电磁波传输的影响。
传输系数（Transmission Coefficient）用于表示电路中电磁波的传输效果。
3. 参数计算和结果显示通过测量反射系数和传输系数，矢量网络分析仪可以计算得到其他参数，如增益、驻波比、相位差等。
这些参数可用于评估电路的性能，并可通过显示器或计算机界面进行实时显示。
三、应用领域矢量网络分析仪广泛应用于电子领域的多个方面。
以下是几个常见的应用领域：1. 无线通信矢量网络分析仪在无线通信系统中起到了至关重要的作用。
它可以用于测量天线的电气特性、射频功率放大器的增益、射频滤波器的频率响应等。
矢量信号分析仪(VSA)
调制信号：模拟调制和数字调制； 相位连续：相位不连续调制和相位连续调制（例如：
PSK、GMSK等）； 信号恒定：恒包络调制和非恒包络调制（例如：
FSK、QAM等）。
调制方案的性能评估：功率效率和带宽效率。
22
射频集成电路测试 清华大学电子工程系 李国林 雷有华 2009春季学期
移动通信中的调制解调技术
19
射频集成电路测试 清华大学电子工程系 李国林 雷有华 2009春季学期
射频和基带性能
射频性能：
灵敏度：-160dBm/Hz； 相位噪声：-124dBc/Hz（10KHz偏移）； 内部射频源：选件AY8 （本机没有）。
基带性能：
25.6 Msa/s的A/D采样速率； FFT变换； 频域和时域的误差修正功能； 第二个10MHz基带输入信道：选件AY7。
8
射频集成电路测试 清华大学电子工程系 李国林 雷有华 2009春季学期
基本结构 （续1）
1.软功能硬键
2.显示屏幕
3.电源开关
4.软盘驱动器
5.外键盘连接器
6.连接到DUT的信号源 连接器（有AY8）
7.外触发连接器
8.探头电源连接器
9.待测信号输入或DUT 的输出
10.显示功能硬键菜单组
11.系统功能硬键菜单组
2。信息是如何调制到正交I和Q信号上？ 3。数字调制的不同类型
三种数字调制类型和三种数字调制类型的变种
4。限制带宽的滤波器技术
限制带宽和减小码间干扰
5。观察数字调制信号的方法
时域图、频域图、星座图、眼图、相位网格图和误 差矢量图
25
射频集成电路测试 清华大学电子工程系 李国林 雷有华 2009春季学期
矢量信号分析器设计攻略
矢量信号分析器设计攻略
方框图（SBD）将超外差技术与高速模数转换器（ADC）和数字信号处理器（DSP）完美结合，可对调制信号执行频谱测量、解调和时域分析。
设计注意事项
矢量信号分析器（VSA）将传统超外差技术与现代高速模数转换器（ADC）和数字信号处理器（DSP）完美结合，可对时变系统和复杂调制信号执行频谱测量、解调和时域分析。
这些功能使VSA 成为用于通信、雷达/ 声纳、视频和许多其它应用的理想仪器。
通用子系统包括：
射频前端
在放大或衰减和滤波之后，射频输入信号经过一个或多个频率变换级别，将信号向下变频为中频（IF）。
主要规范包括相位噪声和抖动。
IF 部分
超高速ADC 的商业可用性对矢量信号分析器系列仪器的出现起到了重要推动作用。
这些ADC 的主要规范包括带宽、动态范围和信噪比。
数字信号处理
可在运行于DSP 之上的软件中实施各种信号分析功能。
该软件使VSA 能够在频谱、调制和波形分析方面对复杂的调制、时变信号进行描述。
基于DSP 的软件的输入通过按不同无线和有线通信标准生成的I/Q 矢量调制信号进行采样。
接收链在DSP 中实施，其中包括调制/解调、通道解码、MIMO 处理、均衡、多路褪色补偿等。
典型分析功能包括扫频频谱分析、宽带FFT。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复杂的时变信号包括突发信号、脉冲信号、瞬 变信号、跳频信号以及模拟和数字调制信号。
5
