第九讲 1602LCD DS1302 24C08器件的编程

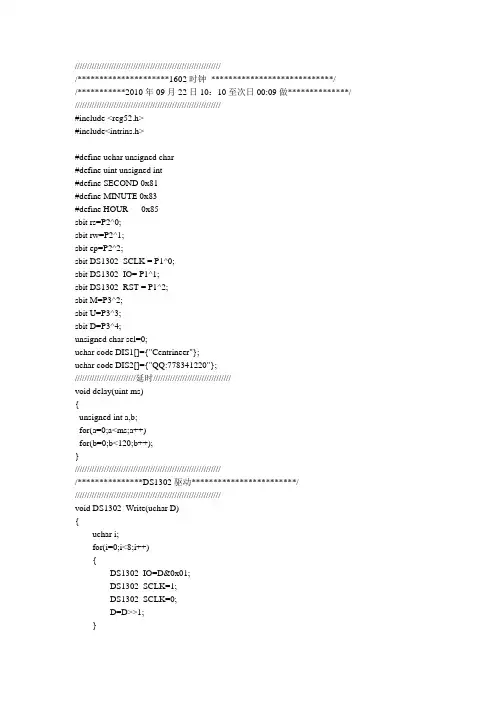

DS1302++1602时钟例程C语言版
/////////////////////////////////////////////////////////////*********************1602时钟****************************//***********2010年09月22日10：10至次日00:09做**************/ ////////////////////////////////////////////////////////////#include <reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int#define SECOND 0x81#define MINUTE 0x83#define HOUR 0x85sbit rs=P2^0;sbit rw=P2^1;sbit ep=P2^2;sbit DS1302_SCLK = P1^0;sbit DS1302_IO= P1^1;sbit DS1302_RST = P1^2;sbit M=P3^2;sbit U=P3^3;sbit D=P3^4;unsigned char sel=0;uchar code DIS1[]={"Centrineer"};uchar code DIS2[]={"QQ:778341220"};/////////////////////////延时////////////////////////////////void delay(uint ms){unsigned int a,b;for(a=0;a<ms;a++)for(b=0;b<120;b++);}/////////////////////////////////////////////////////////////***************DS1302驱动************************/////////////////////////////////////////////////////////////void DS1302_Write(uchar D){uchar i;for(i=0;i<8;i++){DS1302_IO=D&0x01;DS1302_SCLK=1;DS1302_SCLK=0;D=D>>1;}}////////////////////////////////////////////////////////////uchar DS1302_Read(){uchar TempDat=0,i;for(i=0;i<8;i++){TempDat>>=1;if(DS1302_IO) TempDat=TempDat|0x80;DS1302_SCLK=1;DS1302_SCLK=0;}return TempDat;}////////////////////////////////////////////////////////////void WDS1302(uchar ucAddr, uchar ucDat){DS1302_RST = 0;DS1302_SCLK = 0;DS1302_RST = 1;DS1302_Write(ucAddr);DS1302_Write(ucDat);DS1302_SCLK = 1;DS1302_RST = 0;}////////////////////////////////////////////////////////////uchar RDS1302(uchar ucAddr){uchar ucDat;DS1302_RST = 0;DS1302_SCLK = 0;DS1302_RST = 1;DS1302_Write(ucAddr);ucDat=DS1302_Read();DS1302_SCLK = 1;DS1302_RST = 0;return ucDat;}//////////////////////////////////////////////////////////void init_1302(){WDS1302(0x8e,0x00);//开保护寄存器WDS1302(0x80,0x55);//秒WDS1302(0x82,0x59);//分WDS1302(0x84,0x23);//时WDS1302(0x8A,0x07);//星期WDS1302(0x86,0x02);//日WDS1302(0x88,0x08);//月WDS1302(0x8C,0x09);//年WDS1302(0x90,0xab);//卷电流充电WDS1302(0x8e,0x80);//关保护寄存器}///////////////////////////////////////////////////////////************************1602驱动************************/ //////////////////////////////////////////////////////////bit lcd_bz(){bit result;rs = 0;rw = 1;ep = 1;_nop_();_nop_();_nop_();_nop_();result = (bit)(P0 & 0x80);ep = 0;return result;}////////////////////////////////////////////////////////void lcd_wcmd(unsigned char cmd){while(lcd_bz());rs = 0;rw = 0;ep = 0;_nop_();_nop_();P0 = cmd;_nop_();_nop_();_nop_();_nop_();ep = 1;_nop_();_nop_();_nop_();_nop_();ep= 0;}/////////////////////////////////////////////////////////void lcd_pos(unsigned char pos){lcd_wcmd(pos | 0x80);}/////////////////////////////////////////////////////////void lcd_wdat(unsigned char dat){while(lcd_bz());rs = 1;rw = 0;ep = 0;P0 = dat;_nop_();_nop_();_nop_();_nop_();ep = 1;_nop_();_nop_();_nop_();_nop_();ep = 0;}//////////////////////////////////////////////////////////void lcd_init(){lcd_wcmd(0x38);delay(1);lcd_wcmd(0x0c);delay(1);lcd_wcmd(0x06);delay(1);lcd_wcmd(0x01);delay(1);}//////////////////////////////////////////////////////////*********************调时函数*************************//////////////////////////////////////////////////////////void set_time(){signed char address,item;signed char max,mini;if(M==0){sel++;delay(300);if(sel==6) sel=0;if(sel==2) {address=0x82; max=59;mini=0; }if(sel==1) {address=0x84; max=23;mini=0; }if(sel==3) {address=0x8c; max=99;mini=9;}if(sel==4) {address=0x88; max=12;mini=1; }if(sel==5) {address=0x86; max=31;mini=1; }M=1;}item=((RDS1302(address+1))/16)*10 + (RDS1302(address+1))%16; if(U == 0){delay(200);U=1;item++;}if(D == 0){delay(200);D=1;item--;}if(item>max) item=mini;if(item<mini) item=max;WDS1302(0x8e,0x00);//允许写操作WDS1302(address,(item/10)*16+item%10);WDS1302(0x8e,0x80);//写保护，禁止写操作}//////////////////////////////////////////////////////////*********************显示子函数************************/ /////////////////////////////////////////////////////////uchar lcdshow_u(uchar i,uchar y){lcd_wcmd(0x80+0x00+i);lcd_wdat(y);}uchar lcdshow_d(uchar i,uchar y){lcd_wcmd(0x80+0x40+i);lcd_wdat(y);}//////////////////////////////////////////////////////////*******************显示函数****************************/ /////////////////////////////////////////////////////////void display(void){uchar x,y;x=RDS1302(HOUR);y=x;x=x>>4; lcdshow_u(6,0x30+x);y=y&0x0f; lcdshow_u(7,0x30+y);lcdshow_u(8,':');x=RDS1302(MINUTE);y=x;x=x>>4; lcdshow_u(9,0x30+x);y=y&0x0f; lcdshow_u(0x0a,0x30+y);lcdshow_u(0x0b,':');x=RDS1302(SECOND);y=x;x=x>>4; lcdshow_u(0x0c,0x30+x);y=y&0x0f; lcdshow_u(0x0d,0x30+y);x=RDS1302(0x8d);y=x;x=x>>4; lcdshow_d(8,0x30+x);y=y&0x0f; lcdshow_d(9,0x30+y);lcdshow_d(0x0a,'-');x=RDS1302(0x89);y=x;x=x>>4; lcdshow_d(0x0b,0x30+x);y=y&0x0f; lcdshow_d(0x0c,0x30+y);lcdshow_d(0x0d,'-');x=RDS1302(0x87);y=x;x=x>>4; lcdshow_d(0x0e,0x30+x);y=y&0x0f; lcdshow_d(0x0f,0x30+y);for(x=45;x>0;x--){set_time();delay(10);}}/////////////////////////////////////////////////////////////////**************************主函数******************************/ ////////////////////////////////////////////////////////////////void main(){uchar i;lcd_init();delay(10);lcd_pos(0x03);i = 0;while(DIS1[i] != '\0'){lcd_wdat(DIS1[i]);i++;}lcd_pos(0x42);i = 0;while(DIS2[i] != '\0'){lcd_wdat(DIS2[i]);i++;}//init_1302();delay(1000);for(i=0;i<17;i++){lcdshow_u(i,'>');delay(90) ;}for(i=0;i<17;i++){lcdshow_d(i,'>');delay(90) ;}lcd_init();delay(10);lcdshow_u(0,'T');lcdshow_u(1,'i');lcdshow_u(2,'m');lcdshow_u(3,'e');lcdshow_d(0,'D');lcdshow_d(1,'a');lcdshow_d(2,'t');lcdshow_d(3,'a');lcdshow_d(6,'2');lcdshow_d(7,'0'); //LCD框架描绘while(1){set_time();if(sel==2) {lcdshow_u(9,' ');lcdshow_u(0x0a,' ');delay(500); }if(sel==1) {lcdshow_u(6,' ');lcdshow_u(7,' ');delay(500); }if(sel==4) {lcdshow_d(0x0b,' ');lcdshow_d(0x0c,' ');delay(500); }if(sel==5) {lcdshow_d(0x0e,' ');lcdshow_d(0x0f,' ');delay(500); } //调时LCD闪烁显示display();}}。

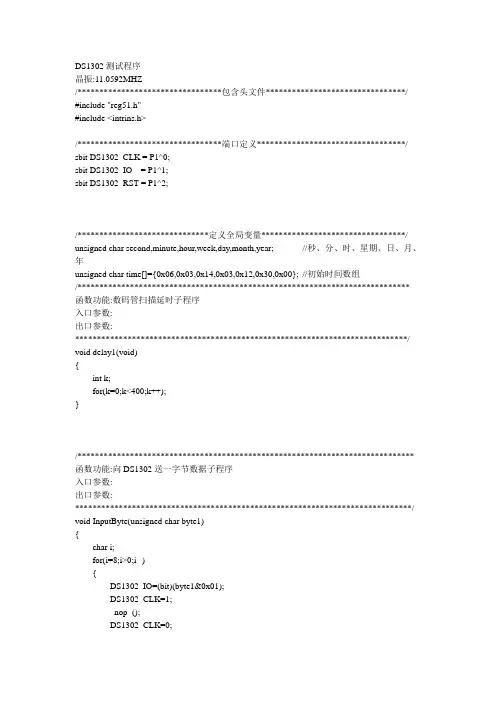

DS1302时钟芯片与液晶1602的程序
DS1302测试程序晶振:11.0592MHZ/*********************************包含头文件********************************/#include "reg51.h"#include <intrins.h>/*********************************端口定义**********************************/ sbit DS1302_CLK = P1^0;sbit DS1302_IO = P1^1;sbit DS1302_RST = P1^2;/******************************定义全局变量*********************************/ unsigned char second,minute,hour,week,day,month,year; //秒、分、时、星期、日、月、年unsigned char time[]={0x06,0x03,0x14,0x03,0x12,0x30,0x00}; //初始时间数组/**************************************************************************** 函数功能:数码管扫描延时子程序入口参数:出口参数:****************************************************************************/ void delay1(void){int k;for(k=0;k<400;k++);}/***************************************************************************** 函数功能:向DS1302送一字节数据子程序入口参数:出口参数:*****************************************************************************/ void InputByte(unsigned char byte1){char i;for(i=8;i>0;i--){DS1302_IO=(bit)(byte1&0x01);DS1302_CLK=1;_nop_();DS1302_CLK=0;byte1>>=1;}return;}/***************************************************************************** 函数功能:读DS1302一个字节子程序入口参数:出口参数:*****************************************************************************/ unsigned char outputbyte(void){unsigned char i;unsigned ucdat=0;for(i=8;i>0;i--){DS1302_IO=1;ucdat>>=1;if(DS1302_IO)ucdat|=0x80;DS1302_CLK=1;_nop_();DS1302_CLK=0;}return(ucdat);}/***************************************************************************** 函数功能:向DS1302某地址写一字节数据子程序入口参数:addr,TDat出口参数:*****************************************************************************/ void write_ds1302(unsigned char addr,unsigned char TDat){DS1302_RST=0;_nop_();DS1302_CLK=0;_nop_();DS1302_RST=1;InputByte(addr);_nop_();InputByte(TDat);DS1302_CLK=1;_nop_();DS1302_RST=0;}/***************************************************************************** 函数功能:读DS1302地址子程序入口参数:add出口参数:timedata*****************************************************************************/ unsigned char read_ds1302(unsigned char addr){unsigned char timedata;DS1302_RST=0;_nop_();DS1302_CLK=0;_nop_();DS1302_RST=1;InputByte(addr);timedata=OutputByte();DS1302_CLK=1;_nop_();DS1302_RST=0;return(timedata);}/***************************************************************************** 函数功能:初始化DS1302子程序入口参数:time[](全局变量)出口参数:*****************************************************************************/ void initial_ds1302(){write_ds1302(0x8e,0x00); //写保护寄存器，在对时钟或RAM写前WP一定要为0write_ds1302(0x8c,time[0]); //年write_ds1302(0x88,time[1]); //月write_ds1302(0x86,time[2]); //日write_ds1302(0x8A,time[3]); //星期write_ds1302(0x84,time[4]); //时write_ds1302(0x82,time[5]); //分write_ds1302(0x80,time[6]); //秒write_ds1302(0x8e,0x80); //写保护寄存器}/***************************************************************************** 函数功能:读DS1302时间子程序入口参数:出口参数:全局变量(second,minute,hour,week,day,month,year)*****************************************************************************/ void read_time(){second=read_ds1302(0x81); //秒寄存器minute=read_ds1302(0x83); //分hour=read_ds1302(0x85); //时week=read_ds1302(0x8B); //星期day=read_ds1302(0x87); //日month=read_ds1302(0x89); //月year=read_ds1302(0x8d); //年}void write_com(uchar com){P0=com;rs=0;lcden=0;delay(10);lcden=1;delay(10);lcden=0;}//液晶读写程序//void write_date(uchar date){P0=date;rs=1;lcden=0;delay(10);lcden=1;delay(10);lcden=0;}void init(){dula=0;wela=0;write_com(0x38);delay(20);write_com(0x0f);delay(20);write_com(0x06);delay(20);write_com(0x01);delay(20);}//液晶显示时间程序//void time_display(){void write_com(0x80);void write_date(year);void write_com(0x80+5);void write_date(month);void write_com(0x80+8);void write_date(day);void write_com(0x80+11);void write_date(week);}/***************************************************************************** 函数功能:主程序入口参数:出口参数:*****************************************************************************/ void main(void){initial_ds1302(); //初始化DS1302while(1){read_time(); //读取时间time_display(); //显示时间}}。
时间控制模块—DS1302芯片的控制编程
定时器/计数器1-TCNT1H和TCNT1L
TCNT1H和TCNT1L组成了T/C的数据寄存器TCNT1。
定时器/计数器中断标志寄存器-TIFR
T/C1输 入捕捉 标志位
T/C1输 出比较B 匹配标 志位 T/C1溢出标志 （普通模式和 CTC模式时）
如何写表 达式判断 是否有溢 出 实验板上的主控芯片AVR ATMega128：
有四个定时器/计数器 – 两个具有独立预分频器、比较器功能、PWM输出的 8位定时器/计数器（T/C0， T/C2 ） – 两个具有预分频器、比较器功能、 PWM输出、捕 捉功能的16位定时器/计数器（T/C1， T/C3 ）
本堂课主要讨论 定时器/计数器1
4.中断服务函数
//外部中断函数
SIGNAL(SIG_INTERRUPT5) {
}
second=0;//中断发生后需做的事情
三、DS1302模块 1.简单介绍
时钟计数功能，年计数可达2100。
DS1302包括时钟/日历寄存器和31字节的
数据暂存寄存器。
2.如何将年月日写入DS1302中
模块电路功能编程（下）
时间控制模块—DS1302芯片的控制编程
双C工作室
复习
1.实验板的电路图 – 控制编程--针对实验板 – 所有的元器件控制--要查看电路图--确定要 它们是由哪些端口或哪些接口来控制
2.实验板上控制数码管 – 用SPI发送数据到74HC595上，PB端口的高 四位作为数码管选通通道
RST_SET; /*启动DS1302总线*/ /*写入目标地址：addr*/ IO_OUT; addr = addr & 0xFE;/*最低位置零*/ for (i = 0; i < 8; i ++) { if (addr & 0x01) IO_SET; else IO_CLR; SCK_SET; SCK_CLR; addr = addr >> 1; }
1602液晶显示DS1302时钟程序.doc
/*============================================================1602液晶显示DS1302时钟=============================================================*/#include <AT89X51.h>#include <string.h>#include < intrins.h >#define delayNOP() ; {_nop_() ;_nop_() ;_nop_() ;_nop_() ;} ;#define LCM_RW P2_1 //定义引脚#define LCM_RS P2_0#define LCM_E P2_2#define LCM_Data P0#define Busy 0x80 //用于检测LCM状态字中的Busy标识#define uchar unsigned charsbit T_CLK=P1^0;sbit T_IO =P1^1;sbit T_RST=P1^2;sbit ACC0=ACC^0;sbit ACC7=ACC^7;sbit system=P1^4; //模式对应实验板K1按键sbit TimerUp=P1^5; //时间减对应实验板K2按键sbit TimerDown=P1^6; //时间加对应实验板K3按键sbit wireless =P3^3;sbit wireless_up=P3^2;sbit wireless_down=P3^1;void Set(uchar,uchar); //根据选择调整相应项目void RTInputByte(uchar); //输入1Byte */uchar RTOutputByte(void); //输出1Byte */void W1302(uchar, uchar); //向DS1302写入一个字节uchar R1302(uchar); //从DS1302读出一个字节void Set1302(uchar * ); //设置时间uchar id,msec,model,LedTime,d;bit a,b; //闪烁标志位uchar inittime[7]={0x50,0x59,0x23,0x24,0x07,0x05,0x09}; //初始化后设置为：09年7月24日星期5 23点59分50秒void Out_LCM(void); //显示屏幕void model0(void); //显示输出void model1(void);void model2(void);void model3(void);void id_case1_key(); //项目调整void Modset(); //模式键处理void WriteDataLCM(uchar WDLCM);void WriteCommandLCM(uchar WCLCM,BuysC);uchar ReadStatusLCM(void);void LCMInit(void);void OutputInformation(uchar X, uchar Y, uchar DData);void DisplayListChar(uchar X, uchar Y, uchar code *DData);void Delay5Ms(void);void Delay400Ms(void);void systemsetup(void); //进入系统设置uchar code systemp[]={"System.setup"}; //字符串输出(系统设定)uchar code TIMER[]={"Time"}; //字符串输出(时间)uchar code DATE[]={"Date"}; //字符串输出(日期)uchar code exit[]={"Exit"}; //字符串输出（退出）void timesetup(void); //时间设置void datesetup(void); //日期设置/*******************************************************************/ void delay1(int ms){unsigned char y ;while(ms--){for(y = 0 ; y<250 ; y++){_nop_() ;_nop_() ;_nop_() ;_nop_() ;}}}void main(void){Delay400Ms(); //启动等待，等LCM讲入工作状态LCMInit(); //LCM初始化TMOD=0x01; //16位定时TH0=0x3c; //50msTL0=0xb0;EA=1;TR0=1;ET0=1;wireless=0;wireless_up=0;wireless_down=0;while(1){b=1; //模式键是否动作标志。
1602液晶+DS1302时钟芯片+DS18B20温度传感器汇编源程序 原理图
附A: 原理图附B：汇编源程序; ―――――――――――――――――――――――――――――――; 温度值存放单元TEMP_ZH EQU 24H ;实时温度值存放单元TEMPL EQU 25H ;低温度值存放单元TEMPH EQU 26H ;高温度值存放单元TEMPHC EQU 29H ;存十位数BCD码TEMPLC EQU 2AH ;存个位数BCD码;―――――――――――――;=====DS1302通信引脚定义=====RST BIT p1.5SCLK BIT p1.7IO BIT p1.6;=====定义数据存储地址========DS1302_ADDR DATA 30H ;地址寄存器DS1302_DATA DA TA 31H ;数据寄存器TIME_YEAR DATA 32H ;年寄存器TIME_MONT DATA 33H ;月寄存器TIME_DAY DATA 34H ;天寄存器WEEK_DATA DATA 35H ;星期寄存器HOUR DATA 36H ;小时寄存器MINTUE DA TA 37H ;分钟寄存器SECOND DA TA 38H ;秒钟寄存器;=========显示数据缓冲地址============YEAR_HBUF DATA 40HYEAR_LBUF DATA 41HMONT_HBUF DATA 42HMONT_LBUF DA TA 43HDAY_HBUF DA TA 44HDAY_LBUF DATA 45HWEEK_HBUF DATA 46HWEEK_LBUF DA TA 47HHOUR_HBUF DA TA 48HHOUR_LBUF DA TA 49HMINTUE_HBUF DATA 4AHMINTUE_LBUF DA TA 4BHSECOND_HBUF DATA 4CHSECOND_LBUF DATA 4DH;===============================================X EQU 2FH ;LCD 地址变量;―――――――――――――;LCD控制引脚RS EQU P2.5RW EQU P2.6E EQU P2.7;―――――――――――――DQ EQU p1.0;＝＝＝＝＝＝＝＝＝＝＝＝＝主程序＝＝＝＝＝＝＝＝＝＝＝＝＝＝MAIN:ACALL SET_LCD ;LCD初始化设置子程序ACALL SET_1302 ;1302初始化TOOP: ACALL RESET_1820 ;调用18B20复位子程序ACALL TEMP_BJ ;显示温度标记"℃"ACALL MEU_OK ;调用显示"OK"信息子程序TOOP2:ACALL RE_TEMP ;调用读取温度数据子程序ACALL SET_DA TA ;调用处理显示温度数据子程序ACALL TEMP_BJ ;显示温度标记子程序LCALL RD_DS1302LCALL DATA_BUFLCALL DISPLAYSJMP TOOP2 ;循环;－－－－－－－－――读取温度数据子程序－－－－－－－－――RE_TEMP:ACALL RESET_1820 ;18B20复位子程序MOV A,#0CCH ;跳过ROM匹配ACALL WRITE_1820 ;写入子程序MOV A,#44H ;发出温度转换命令ACALL WRITE_1820 ;调写入子程序ACALL RESET_1820 ;调复位子程序MOV A,#0CCH ;跳过ROM匹配ACALL WRITE_1820 ;写入子程序MOV A,#0BEH ;发出读温度命令ACALL WRITE_1820 ;写入子程序ACALL READ_1820 ;调用读取子程序RET;－－－－－－－－温度数据处理显示子程序－－－－－－－－－－SET_DATA:ACALL CONV_TEMP ;处理温度BCD 码子程序ACALL DISP_BCD ;显示区BCD 码温度值刷新子程序ACALL CONV ;LCD显示子程序RET;―――――――――――――;－－－－－－－－－－处理温度BCD 码子程序－－－－－－－－－－CONV_TEMP:MOV A,TEMPH ;判温度是否零下ANL A,#80HJZ TC1 ;温度零转TC1处CLR C ;C=0MOV A,TEMPL ;二进制数求补（双字节）CPL A ;取反加1ADD A,#01HMOV TEMPL,AMOV A,TEMPHCPL AADDC A,#00HMOV TEMPH,AJMP TC2;―――――――――――――TC1: MOV TEMPHC,#0AHTC2: MOV A,TEMPHCSW AP A ;高、低位交换MOV TEMPHC,AMOV A,TEMPLANL A,#0FH ;乘0.0625MOV DPTR,#DOTTABMOVC A,@A+DPTRMOV TEMPLC,A ;TEMPLC LOW=小数部分BCD ;―――――――――――――MOV A,TEMPL ;整数部分ANL A,#0F0H ;取出高四位SW AP A ;高、低位交换MOV TEMPL,AMOV A,TEMPHANL A,#0FH ;取出低四位SW AP A ;高、低位交换ORL A,TEMPL ;重新组合MOV TEMP_ZH,ALCALL HEX2BCD1MOV TEMPL,AANL A,#0F0H ;取出高四位SW AP A ;高、低位交换ORL A,TEMPHC ;TEMPHC LOW = 十位数BCDMOV TEMPHC,AMOV A,TEMPLANL A,#0FH ;取出低四位SW AP A ;高、低位交换ORL A,TEMPLC ;TEMPLC HI = 个位数BCDMOV TEMPLC,AMOV A,R4JZ TC3ANL A,#0FH ;取出低四位SW AP A ;高、低位交换MOV R4,AMOV A,TEMPHC ;TEMPHC HI = 百位数BCDANL A,#0FH ;取出低四位ORL A,R4MOV TEMPHC,ATC3: RET;―――――――――――――HEX2BCD1:MOV B,#064H ;十六进制-> BCDDIV AB ;B= A % 100MOV R4,A ;R4 = 百位数MOV A,#0AHXCH A,BDIV AB ;B = A % BSW AP A ;高、低位交换ORL A,BRET;―――――――――――――; 小数部分码表DOTTAB:DB 00H,00H,01H,01H,02H,03H,03H,04HDB 05H,05H,06H,06H,07H,08H,08H,09H;－－－－－－－－显示区BCD 码温度值刷新子程序－－－－－－－－DISP_BCD:MOV A,TEMPLC ;个位数BCD码送入AANL A,#0FH ;取低位码MOV 70H,A ;小数位MOV A,TEMPLCSW AP A ;高、低位交换ANL A,#0FH ;取结果数的高位MOV 71H,A ;个位MOV A,TEMPHCANL A,#0FH ;取低位码MOV 72H,A ;十位MOV A,TEMPHCSW AP A ;高、低位交换ANL A,#0FH ;取结果数的高位MOV 73H,A ;百位MOV A,TEMPHCANL A,#0F0H ;取低位码CJNE A,#010H,DI0JMP DI2;―――――――――――――DI0: MOV A,TEMPHCANL A,#0FH ;取低位码JNZ DI2 ;十位数是0MOV A,TEMPHCSW AP A ;高、低位交换ANL A,#0FH ;取结果数的高位MOV 73H,#0AH ;符号位不显示MOV 72H,A ;十位数显示符号DI2: RET;==================================================;==========读1302子程序=================RD_DS1302:MOV DS1302_ADDR,#8DH ;读DS1302中的年LCALL READ ;调用读DS1302子程序MOV TIME_YEAR, DS1302_DA TA ;把读出的年数据存入年寄存器中MOV DS1302_ADDR,#8BH ;读DS1302中的星期LCALL READMOV WEEK_DA TA, DS1302_DA TA ;把读出的星期数据存入星期寄存器中MOV DS1302_ADDR,#89H ;读DS1302中的月LCALL READMOV TIME_MONT, DS1302_DATA ;把读出的月数据存入月寄存器中MOV DS1302_ADDR,#87H ;读DS1302中的天LCALL READMOV TIME_DAY, DS1302_DATA ;把读出的天数据存入天寄存器中MOV DS1302_ADDR,#85H ;读DS1302中的小时LCALL READMOV HOUR, DS1302_DATA ;把读出的天数据存入小时寄存器中MOV DS1302_ADDR,#83H ;读DS1302中的分钟LCALL READMOV MINTUE, DS1302_DATA ;把读出的天数据存入分钟寄存器中MOV DS1302_ADDR,#81H ;读DS1302中的秒钟LCALL READMOV SECOND, DS1302_DATA ;把读出的天数据存入秒钟寄存器中RET;===========按键子程序=================;=========数据分离后送显示缓存==================DA TA_BUF:MOV R0,TIME_YEAR ;年数据分离，送显示缓存LCALL DIVIDE ;调用数据分离子程序MOV YEAR_HBUF,R1MOV YEAR_LBUF,R2MOV R0,TIME_MONT ;月数据分离，送显示缓存LCALL DIVIDEMOV MONT_HBUF,R1MOV MONT_LBUF,R2MOV R0,TIME_DAY ;日数据分离，送显示缓存LCALL DIVIDEMOV DAY_HBUF,R1MOV DAY_LBUF,R2MOV R0,WEEK_DATA ;星期数据分离，送显示缓存LCALL DIVIDEMOV WEEK_HBUF,R1MOV WEEK_LBUF,R2MOV R0,HOUR ;小时数据分离，送显示缓存LCALL DIVIDEMOV HOUR_HBUF,R1MOV HOUR_LBUF,R2MOV R0,MINTUE ;分钟数据分离，送显示缓存LCALL DIVIDEMOV MINTUE_HBUF,R1MOV MINTUE_LBUF,R2MOV R0,SECOND ;秒钟数据分离，送显示缓存LCALL DIVIDEMOV SECOND_HBUF,R1MOV SECOND_LBUF,R2RET;=========日历显示子程序==========;===============年显示===============DISPLAY:MOV A,#10000001B ;设定年第1位的显示地址为第1行，第1列LCALL WR_COMM ;调用写指令到液晶子程序MOV A, #32H ;数字2的ASCII码LCALL WR_DATA ;调用写数据到液晶子程序MOV A,#10000010B ;设定年第2位的显示地址为第1行，第2列LCALL WR_COMMMOV A, #30H ;数字0的ASCII码LCALL WR_DATAMOV A,#10000011B ;设定年第3位的显示地址为第1行，第3列LCALL WR_COMMMOV A, YEAR_LBUF ;年的低位缓存数据ADD A,#30H ;加30H修正取ASCII码LCALL WR_DA TAMOV A,#10000100B ;设定年第4位的显示地址为第1行，第4列LCALL WR_COMMMOV A, YEAR_HBUF ;年的高位缓存数据ADD A,#30H ;加30H修正取ASCII码LCALL WR_DA TA; =====================斜线显示======================== MOV A,#10000101B ;设定斜线的显示地址为第1行，第5列LCALL WR_COMMMOV A,#2FH ;斜线的ASCII码LCALL WR_DA TA;================显示月============MOV A,#10000110B ;设定月第1位的显示地址为第1行，第6列LCALL WR_COMMMOV A, MONT_LBUF ;月的低位缓存数据ADD A,#30H ;加30H修正取ASCII码LCALL WR_DA TAMOV A,#10000111B ;设定月第2位的显示地址为第1行，第7列LCALL WR_COMMMOV A, MONT_HBUF ;月的高位缓存数据ADD A,#30H ;加30H修正取ASCII码LCALL WR_DA TA;=======================斜线显示============================ MOV A,#10001000B ;设定斜线的显示地址为第1行，第8列LCALL WR_COMMMOV A,#2FH ;斜线的ASCII码LCALL WR_DA TA;==============================天显示======================= MOV A,#10001001B ;设定天第1位的显示地址为第1行，第9列LCALL WR_COMMMOV A, DAY_LBUF ;天的低位缓存数据ADD A,#30H ;加30H修正取ASCII码LCALL WR_DA TAMOV A,#10001010B ;设定天第2位的显示地址为第1行，第10列LCALL WR_COMMMOV A, DAY_HBUF ;天的高位缓存数据ADD A,#30H ;加30H修正取ASCII码LCALL WR_DA TA;========================星期显示====================== MOV A,#10001111B ;设定星期第2位的显示地址为第1行，第13列LCALL WR_COMMMOV A, WEEK_DATA ;星期的高位缓存数据SUBB A,#1ADD A,#30H ;加30H修正取ASCII码LCALL WR_DATA;=======================小时显示============================ MOV A,#11000000B ;设定小时第1位的显示地址为第2行，第0列LCALL WR_COMMMOV A, HOUR_LBUF ;小时的低位缓存数据ADD A,#30H ;加30H修正取ASCII码LCALL WR_DA TAMOV A,#11000001B ;设定小时第2位的显示地址为第2行，第1列LCALL WR_COMMMOV A, HOUR_HBUF ;小时的高位缓存数据ADD A,#30H ;加30H修正取ASCII码LCALL WR_DATA;====================== 冒号的显示========================== MOV A,#11000010B ;设定冒号的显示地址为第2行，第2列LCALL WR_COMMMOV A, #3AH ;冒号的ASCII码LCALL WR_DATA;==================== 分钟显示======================MOV A,#11000011B ;设定分钟第1位的显示地址为第2行，第3列LCALL WR_COMMMOV A, MINTUE_LBUF ;分钟的低位缓存数据ADD A,#30H ;加30H修正取ASCII码LCALL WR_DA TAMOV A,#11000100B ;设定分钟第2位的显示地址为第2行，第4列LCALL WR_COMMMOV A, MINTUE_HBUF ;分钟的高位缓存数据ADD A,#30H ;加30H修正取ASCII码LCALL WR_DATA;====================== 冒号的显示=========================== MOV A,#11000101B ;设定冒号的显示地址为第2行，第5列LCALL WR_COMMMOV A, #3AH ;冒号的ASCII码LCALL WR_DATA;===================== 秒钟显示============================= MOV A,#11000110B ;设定秒钟第1位的显示地址为第2行，第6列LCALL WR_COMMMOV A, SECOND_LBUF ;秒钟的低位缓存数据ADD A,#30H ;加30H修正取ASCII码LCALL WR_DATAMOV A,#11000111B ;设定秒钟第2位的显示地址为第2行，第7列LCALL WR_COMMMOV A, SECOND_HBUF ;秒钟的高位缓存数据ADD A,#30H ;加30H修正取ASCII码LCALL WR_DA TARET;――――――――DS18B20复位初始化子程序――――――――――RESET_1820: ;复位（有具体的时序要求）SETB DQNOPCLR DQ;―――――――――――――;主机发出延时537微秒的复位低脉冲MOV R1,#3DL Y: MOV R0,#107DJNZ R0,$DJNZ R1,DL Y;―――――――――――――;然后拉高数据线SETB DQNOPNOPNOP;―――――――――――――;等待DS18B20回应MOV R0,#25HT2: JNB DQ ,T5DJNZ R0, T2;―――――――――――――;时序要求延时一段时间T5: MOV R0,#117T6: DJNZ R0,T6;――――――――――――――T7: SETB DQRET;=======================================================;========DS1302初始化===========SET_1302:MOV DS1302_ADDR, #8EH ;写DS1302控制指令MOV DS1302_DA TA, #00H ;写数据到DS1302的8E控制寄存器中,允许对其进行写操作LCALL WRITE ;调用写DS1302子程序MOV DS1302_ADDR, #90H ;写DS1302控制指令MOV DS1302_DA TA,#0A6H ;写数据到DS1302的90控制寄存器中,对电池涓流充电，充电电流为1.1mALCALL WRITE ;调用写DS1302子程序RET;=========查询忙碌标志============CHECK_BUSY:PUSH ACCBUSY_LOOP:CLR ESETB RWCLR RSSETB EMOV A, p0JB p0.7,BUSY_LOOPPOP ACCLCALL DELRET;---------------------------------------------------------------------------------------------- ;===========延时程序===================DEL:MOV R6,#5L1:MOV R7,#248DJNZ R7,$DJNZ R6,L1RET;――――――――――写入DS18B20子程序―――――――――――;写入DS18B20（有具体的时序要求）WRITE_1820:MOV R2,#8 ;一共8位数据CLR C ;C=0WR1:CLR DQ ;总线低位，开始写入MOV R3,#6DJNZ R3,$ ;保持16微秒以上RRC A ;把字节DATA分成8个BIT环移给CMOV DQ, C ;写入一个BITMOV R3,#23DJNZ R3,$ ;等待SETB DQ ;重新释放总线NOPDJNZ R2,WR1 ;写入下一个BITSETB DQ ;释放总线RET;――――――――――读出DS18B20子程序―――――――――――;将温度值从DS18B20中读出（有具体的时序要求）READ_1820:MOV R4,#4MOV R1,#TEMPL ;存入25H、26H、27H、28HRE0:MOV R2,#8 ;数据一共有8位RE1:CLR CSETB DQNOPNOPCLR DQ ;读前总线保持为低位NOPNOPNOPSETB DQ ;总线释放;―――――――――――――MOV R3,#9DJNZ R3,$ ;延时18微妙MOV C, DQ ;从总线读到一个BIT ;―――――――――――――MOV R3,#23 ;DJNZ R3,$ ;等待50微秒RRC A ;把读得的位值环移给ADJNZ R2,RE1 ;读下一个BITMOV @R1,AINC R1 ; R1内数据递增DJNZ R4,RE0RET;＝＝＝＝＝＝＝＝＝＝＝LCD 1602 显示程序＝＝＝＝＝＝＝＝＝＝＝;初始化设置SET_LCD:CLR ECALL INIT_LCD ;初始化LCDCALL STORE_DA TA ;将自定义字符存入LCD的CGRAMRET;－－－－－－－－－－－LCD 初始化子程序－－－－－－－－－－－INIT_LCD:MOV A,#38H ;设置8位、2行、5x7点阵ACALL WR_COMM ; 调用写指令子程序ACALL DELAY1 ;调用延时子程序MOV A,#0CH ;开显示,光标不闪烁ACALL WR_COMM ;调用写指令子程序;ACALL DELAY1 ;调用延时子程序MOV A,#01H ;清除LCD 显示屏ACALL WR_COMM ;调用写指令子程序;ACALL DELAY1 ;调用延时子程序RET;－－－－－－－－－－显示温度标记子程序－－－－－－－－－－－TEMP_BJ:MOV A, #0CEH ;设定第二行起始地址ACALL WR_COMM ;调用写指令子程序MOV DPTR,#BJ ;存代码表MOV R1 ,#0 ;使指针指到表中第一个码MOV R0 ,#2 ;取码次数Tp0:MOV A,R1 ;A为0MOVC A,@A+DPTR ;取码ACALL WR_DATA ;调用写数据子程序INC R1 ;R1值加1DJNZ R0,Tp0 ;判断是否将代码读取完？RET;―――――――――――――BJ: ;代码表DB 00H,"C";－－－－－－－－－－－自定义字符子程序－－－－－－－－－－－;将自定义字符写入LCD1602的CGRAM中STORE_DATA:MOV A,#40H ;指定CG RAM起始地址ACALL WR_COMM ;将指令写入LCDMOV R2,#08H ;图形数据长度8个字节MOV DPTR,#TAB ;存代码表MOV R3,#00H ;使指针指到表中第一个码S_D: MOV A,R3 ;A为0MOVC A,@A+DPTR ;读取表代码ACALL WR_DA TA ;调用写入数据指令INC R3 ;R3值加1DJNZ R2, S_D ;判断是否将代码读取完？RET ;;―――――――――――――TAB: ;代码表DB 0CH,12H,12H,0CHDB 00H,00H,00H,00H;－－－－－－－－－－－显示"OK"信息子程序－－－－－－－－－MEU_OK:MOV DPTR,#M_OK1 ;指针指到显示消息MOV A,#1 ;显示在第一行ACALL LCD_PRINT ;LCD显示MOV DPTR,#M_OK2 ;指针指到显示消息MOV A,#2 ;显示在第一行ACALL LCD_PRINT ;LCD显示RET;――――――――――――――M_OK1:DB " - - WK: " ,0M_OK2:DB " - - ",0;－－－－－－―――――菜单显示子程序―――――――－－－－－;在LCD的第一行或第二行显示字符LCD_PRINT:CJNE A,#1,LINE2 ;判断是否为第一行LINE1:ACALL CLR_LINE ;清除该行字符数据MOV A,#80H ;设置LCD 的第一行地址ACALL WR_COMM ;写入命令JMP FILLLINE2:ACALL CLR_LINE ;清除该行字符数据MOV A,#0C0H ;设置LCD 的第二行地址ACALL WR_COMMFILL:CLR A ;填入字符MOVC A,@A+DPTR ;由消息区取出字符CJNE A,#0,LC1 ;判断是否为结束码RETLC1:ACALL WR_DATA ;写入数据INC DPTR ;指针加1JMP FILL ;继续填入字符RET;－－－－－－－－－―LCD显示子程序－－－－－－－－－－CONV:MOV A,73H ;加载百位数据MOV X,#9 ;设置位置CJNE A,#1,CO1JMP CO2CO1:MOV A,#" "MOV B,XACALL LCDP2JMP CO3CO2:ACALL SHOW_LINE2 ;显示数据CO3: INC X ;位加1MOV A,72H ;十位ACALL SHOW_LINE2 ;显示数据INC X ;位加1MOV A, 71H ;个位ACALL SHOW_LINE2 ;显示数据INC X ;位加1MOV A,#'.'MOV B,XACALL LCDP2 ;显示字符MOV A,70H ;加载小数点位INC X ;设置位置ACALL SHOW_LINE2 ;显示数据RET;－－－－－――显示第二行－－－－－―――;在LCD 的第二行显示数字SHOW_LINE2:ADD A,#30HMOV B,XACALL LCDP2RETLCDP2: ;在LCD的第二行显示字符PUSH ACC ;放入堆栈MOV A,B ;设置显示地址ADD A,#0C0H ;设置LCD的第二行地址ACALL WR_COMM ;写入命令POP ACC ;由堆栈取出AACALL WR_DATA ;写入数据RET;－－－－－――――――写指令子程序――――――――――－－WR_COMM:MOV p0,A ;写入指令CLR RS ;RS=0,选择指令寄存器CLR RW ;RW=0,选择写模式SETB E ;E=1,允许读/写LCMACALL DELAY1 ;延时5MSCLR E ;E=0,禁止读/写LCMRET;－－－－－－－－－―――写数据子程序－－－－－－－－－－－－WR_DATA:MOV p0,A ;写入数据SETB RS ;RS=1,选择数据寄存器CLR RW ;RW=0,选择写模式SETB E ;E=1,允许读/写LCMACALL DE ;延时0.5MSCLR E ;E=0,禁止读/写LCMACALL DE ;延时0.5MSRET;－－－－－－－－－－清除LCD 的字符－－－－－－－－－－－－－CLR_LINE:MOV R0,#24 ;设置计数值CL1: MOV A,#' ' ;载入空格符至LCDACALL WR_DATA ;输出字符至LCDDJNZ R0,CL1 ;判断RET;－－－－－－－－－－－－－－CLR_LINE1: ;清除LCD的第一行字符MOV A,#80H ;设置LCD 的第一行地址ACALL WR_COMM ;调用写指令子程序MOV R0,#24 ;设置计数值C1: MOV A,#' ' ;载入空格符至LCDACALL WR_DA TA ;输出字符至LCDDJNZ R0,C1 ;计数结束RET;========================================================= ;***********写1302程序*************WRITE:CLR SCLKNOPSETB RSTNOPMOV A,DS1302_ADDRMOV R4,#8WRITE1:RRC A ;送地址给1302NOPNOPCLR SCLKNOPNOPNOPMOV IO,CSETB SCLK ;送入地址在时钟上升沿有效NOPNOPNOPNOPDJNZ R4,WRITE1CLR SCLKNOPMOV A,DS1302_DA TAMOV R4,#8WRITE2:RRC ANOP ;送数据给1302,时钟上升沿，数据输入CLR SCLKNOPNOPMOV IO,CNOPNOPNOPSETB SCLKNOPNOPDJNZ R4,WRITE2CLR RSTCLR ARET;**********读1302程序************READ:CLR SCLKNOPNOPSETB RSTNOPMOV A,DS1302_ADDRMOV R4,#8READ1:RRC ANOPMOV IO,CNOPNOPNOPSETB SCLK ;送入地址在时钟上升沿有效NOPNOPNOPCLR SCLKNOPNOPDJNZ R4,READ1 ;判断8位数据是否传送完?MOV R4,#8READ2:CLR SCLKNOPNOPNOPMOV C,IONOPNOPNOPNOPNOP ;从ds1302中读取数据，时钟下降沿有效RRC ANOPNOPNOPNOPSETB SCLKNOPDJNZ R4,READ2 ;判断8位数据是否传送完？MOV DS1302_DATA,ACLR RSTRET;==========分离数据子程序=========DIVIDE:MOV A,R0ANL A,#0FH ;屏蔽掉低4位，留下高4位MOV R1,AMOV A,R0SW AP A ;A中数据高4位与低4位互换ANL A,#0FH ;实际上是屏蔽掉了高4位，留下低4位MOV R2,ARET;========延时2秒子程序=============DELAY2:MOV R5,#20D3:MOV R6,#200D2:MOV R7,#250DJNZ R7,$DJNZ R6,D2DJNZ R5,D3RET;－－－－－－－－－－－－－鸣响子程序－－－－－－－－－－－－DEX1: MOV R7,#180DE2: NOPDJNZ R7,DE2RET;－－－－－－－－－－－－－延时子程序－－－－－－－－－－－－－DELAY: ;延时时间为：R5×10MSDL1: MOV R7,#100DJNZ R7,$DJNZ R6,DL1DJNZ R5,DELAYRET;―――――――――――――DELAY1: ;延时时间为5MSMOV R6,#25DL2: MOV R7,#100DJNZ R7,$DJNZ R6,DL2RET;―――――――――――――DE:MOV R7,#250 ;延时时间为0.5MSDJNZ R7,$RET;－－－－－－－－－－－――END。

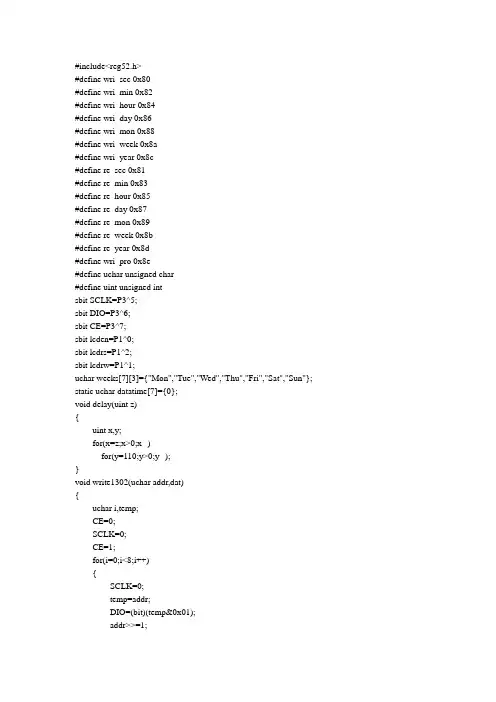

DS1302时钟芯片与液晶1602程序
#include<reg52.h>#define wri_sec 0x80#define wri_min 0x82#define wri_hour 0x84#define wri_day 0x86#define wri_mon 0x88#define wri_week 0x8a#define wri_year 0x8c#define re_sec 0x81#define re_min 0x83#define re_hour 0x85#define re_day 0x87#define re_mon 0x89#define re_week 0x8b#define re_year 0x8d#define wri_pro 0x8e#define uchar unsigned char#define uint unsigned intsbit SCLK=P3^5;sbit DIO=P3^6;sbit CE=P3^7;sbit lcden=P1^0;sbit lcdrs=P1^2;sbit lcdrw=P1^1;uchar weeks[7][3]={"Mon","Tue","Wed","Thu","Fri","Sat","Sun"}; static uchar datatime[7]={0};void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void write1302(uchar addr,dat){uchar i,temp;CE=0;SCLK=0;CE=1;for(i=0;i<8;i++){SCLK=0;temp=addr;DIO=(bit)(temp&0x01);addr>>=1;SCLK=1;}for(i=0;i<8;i++){SCLK=0;temp=dat;DIO=(bit)(temp&0x01);dat>>=1;SCLK=1;}CE=0;}uchar read1302(uchar addr){uchar i,temp, dat1,dat2;dat1=0;CE=0;SCLK=0;CE=1;for(i=8;i>0;i--){SCLK=0;temp=addr;DIO=(bit)(temp&0x01);addr>>=1;SCLK=1;}SCLK=0;for(i=8;i>0;i--){DIO=1;dat1>>=1;if(DIO) dat1|=0x80;SCLK=1;delay(5);SCLK=0;}dat2=dat1/16;dat1=dat1%16;dat1=dat2*10+dat1;return(dat1);}void init1302() //初始化{write1302(wri_pro,0x00); //允许写write1302(wri_sec,0x12);// write1302(wri_min,0x23);// write1302(wri_hour,0x16);// write1302(wri_day,0x17);// write1302(wri_mon,0x11);// write1302(wri_year,0x10);// write1302(wri_week,0x03);write1302(wri_pro,0x80); //禁止写}void write_com(uchar com) //lcd写命令{lcdrw=0;lcdrs=0;P0=com;delay(5);lcden=1;delay(5);lcden=0;}void write_data(uchar date) //lcd{lcdrw=0;lcdrs=1;P0=date;delay(5);lcden=1;delay(5);lcden=0;}void init_lcd() //lcd初始化{uint dat1,dat2;uint i;lcden=0;write_com(0x38);write_com(0x0f);write_com(0x06);write_com(0x01);write_com(0x81);write_data('2');delay(20);write_data('0');delay(20);write1302(wri_pro,0x00);datatime[6]=read1302(re_year);dat2=datatime[6]/10;dat1=datatime[6]%10;write_data(48+dat2);delay(20);write_data(48+dat1);delay(20);write_data(45);delay(20);datatime[5]=read1302(re_mon);dat2=datatime[5]/10;dat1=datatime[5]%10;write_data(48+dat2);delay(20);write_data(48+dat1);delay(20);write_data(45);delay(20);datatime[4]=read1302(re_day);dat2=datatime[4]/10;dat1=datatime[4]%10;write_data(48+dat2);delay(20);write_data(48+dat1);delay(20);write_data(32);delay(20);datatime[3]=read1302(re_week);for (i=0;i<3;i++){write_data(weeks[datatime[3]-1][i]);delay(20);}write_com(0x80+0x43);datatime[2]=read1302(re_hour);dat2=datatime[2]/10;dat1=datatime[2]%10;write_data(48+dat2);delay(20);write_data(48+dat1);delay(20);write_data(58);delay(20);datatime[1]=read1302(re_min);dat2=datatime[1]/10;dat1=datatime[1]%10;write_data(48+dat2);delay(20);write_data(48+dat1);delay(20);write_data(39);delay(20);datatime[0]=read1302(re_sec);dat2=datatime[0]/10;dat1=datatime[0]%10;write_data(48+dat2);delay(20);write_data(48+dat1);delay(20);write_data(34);delay(20);write1302(wri_pro,0x80);}void refresh() //更新时间{uchar sec,min,hou,day,mon,yea,wee,dat1,dat2;uint i;write1302(wri_pro,0x00);sec=read1302(re_sec);if(sec!=datatime[0]){datatime[0]=sec;dat2=datatime[0]/10;dat1=datatime[0]%10;write_com(0x80+0x49);delay(50);write_data(48+dat2);delay(20);write_data(48+dat1);delay(20);if(!sec){min=read1302(re_min);datatime[1]=min;dat2=datatime[1]/10;dat1=datatime[1]%10;write_com(0x80+0x46);delay(5);write_data(48+dat2);delay(20);write_data(48+dat1);delay(20);if(!min){hou=read1302(re_hour);datatime[2]=hou;dat2=datatime[2]/10;dat1=datatime[2]%10;write_com(0x80+0x43);delay(5);write_data(48+dat2);delay(20);write_data(48+dat1);delay(20);if(!hou){wee=read1302(re_week);datatime[3]=wee;write_com(0x80+0x0c);delay(5);for (i=0;i<3;i++){write_data(weeks[datatime[3]-1][i]);delay(20);}day=read1302(re_day);datatime[4]=day;dat2=datatime[4]/10;dat1=datatime[4]%10;write_com(0x80+0x09);delay(5);write_data(48+dat2);delay(20);write_data(48+dat1);delay(20);if(day==1){mon=read1302(re_mon);datatime[5]=mon;dat2=datatime[5]/10;dat1=datatime[5]%10;write_com(0x80+0x06);delay(5);write_data(48+dat2);delay(20);write_data(48+dat1);delay(20);if(mon==1){yea=read1302(re_year);datatime[6]=yea;dat2=datatime[6]/10;dat1=datatime[6]%10;write_com(0x80+0x03);delay(5);write_data(48+dat2);delay(20);write_data(48+dat1);delay(20);}}}}}}write1302(wri_pro,0x80);}void readkey() //查键{uchar key,n,dat1,dat2;uint i;key=P2;delay(10);if(key==0xfe){key=P2;delay(20);n=1;while(1){if(n==1){n=0;write_com(0x83); //修改年write1302(wri_pro,0x00);dat1=read1302(re_year);dat2=dat1/10;dat1=dat1%10;key=P2;delay(10);while(key!=0xf7){delay(200);switch(key){case 0xfd:if(dat2==9) dat2=0;else dat2++;write_data(48+dat2);delay(20);write_com(0x83);break;case 0xfb: if(dat2==0) dat2=9;else dat2--;write_data(48+dat2);delay(20);write_com(0x83);break;default: break;}key=P2;delay(10);}delay(200);write_com(0x84);key=P2;delay(20);while(key!=0xf7){delay(200);switch(key){case 0xfd: if(dat1==9) dat1=0;else dat1++;write_data(48+dat1);delay(20);write_com(0x84);break;case 0xfb: if(dat1==0) dat1=9;else dat1--;write_data(48+dat1);delay(20);write_com(0x84);break;default: break;}key=P2;delay(10);}dat1=(dat2<<4)|dat1;write1302(wri_year,dat1);delay(200);write_com(0x86); //修改月dat1=read1302(re_mon);dat2=dat1/10;dat1=dat1%10;key=P2;delay(10);while(key!=0xf7){delay(200);switch(key){case 0xfd: if(dat2==1) dat2=0;else dat2++;write_data(48+dat2);delay(20);write_com(0x86);break;case 0xfb: if(dat2==0) dat2=1;else dat2--;write_data(48+dat2);delay(20);write_com(0x86);break;default: break;}key=P2;delay(10);}write_com(0x87);delay(200);key=P2;delay(10);while(key!=0xf7){delay(200);switch(key){case 0xfd: if(dat1==9) dat1=0;else dat1++;write_data(48+dat1);delay(20);write_com(0x87);break;case 0xfb: if(dat1==0) dat1=9;else dat1--;write_data(48+dat1);delay(20);write_com(0x87);break;default: break;}key=P2;delay(10);}dat1=(dat2<<4)|dat1;write1302(wri_mon,dat1);delay(200);write_com(0x89); //修改日dat1=read1302(re_day);dat2=dat1/10;dat1=dat1%10;key=P2;delay(10);while(key!=0xf7){delay(200);switch(key){case 0xfd: if(dat2==3) dat2=0;else dat2++;write_data(48+dat2);delay(20);write_com(0x89);break;case 0xfb: if(dat2==0) dat2=3;else dat2--;write_data(48+dat2);delay(20);write_com(0x89);break;default: break;}key=P2;delay(10);}write_com(0x8a);delay(200);key=P2;delay(10);while(key!=0xf7){delay(200);switch(key){case 0xfd: if(dat1==9) dat1=0;else dat1++;write_data(48+dat1);delay(20);write_com(0x8a);break;case 0xfb: if(dat1==0) dat1=9;else dat1--;write_data(48+dat1);delay(20);write_com(0x8a);break;default: break;}key=P2;delay(10);}dat1=(dat2<<4)|dat1;write1302(wri_day,dat1);delay(200);write_com(0x8c); //修改星期dat1=read1302(re_week);key=P2;delay(20);while(key!=0xf7){delay(200);switch(key){case 0xfd: if(dat1==7) dat1=1;else dat1++;for(i=0;i<3;i++){write_data(weeks[dat1-1][i]);delay(20);}write_com(0x8c);break;case 0xfb: if(dat1==1) dat1=7;else dat1--;for(i=0;i<3;i++){write_data(weeks[dat1-1][i]);delay(20);}write_com(0x8c);break;}key=P2;delay(10);}write1302(wri_week,dat1);delay(200);write_com(0x80+0x43); //修改时dat1=read1302(re_hour);dat2=dat1/10;dat1=dat1%10;key=P2;delay(10);while(key!=0xf7){delay(200);switch(key){case 0xfd: if(dat2==2) dat2=0;else dat2++;write_data(48+dat2);delay(20);write_com(0x80+0x43);break;case 0xfb: if(dat2==0) dat2=2;else dat2--;write_data(48+dat2);delay(20);write_com(0x80+0x43);break;default: break;}key=P2;delay(10);}write_com(0x80+0x44);delay(200);key=P2;delay(20);while(key!=0xf7){delay(200);switch(key){case 0xfd: if(dat1==9) dat1=0;else dat1++;write_data(48+dat1);delay(20);write_com(0x80+0x44);break;case 0xfb: if(dat1==0) dat1=9;else dat1--;write_data(48+dat1);delay(20);write_com(0x80+0x44);break;default: break;}key=P2;delay(10);}dat1=(dat2<<4)|dat1;write1302(wri_hour,dat1);delay(250);write_com(0x80+0x46); //修改分dat1=read1302(re_min);dat2=dat1/10;dat1=dat1%10;key=P2;delay(10);while(key!=0xf7){delay(200);switch(key){case 0xfd: if(dat2==5) dat2=0;else dat2++;write_data(48+dat2);delay(20);write_com(0x80+0x46);break;case 0xfb: if(dat2==0) dat2=5;else dat2--;write_data(48+dat2);delay(20);write_com(0x80+0x46);break;default: break;}key=P2;delay(10);}write_com(0x80+0x47);delay(200);key=P2;delay(20);while(key!=0xf7){delay(200);switch(key){case 0xfd: if(dat1==9) dat1=0;else dat1++;write_data(48+dat1);delay(20);write_com(0x80+0x47);break;case 0xfb: if(dat1==0) dat1=9;else dat1--;write_data(48+dat1);delay(20);write_com(0x80+0x47);break;default: break;}key=P2;delay(10);}dat1=(dat2<<4)|dat1;write1302(wri_min,dat1);delay(250);write_com(0x80+0x49); //修改秒dat1=read1302(re_sec);dat2=dat1/10;dat1=dat1%10;key=P2;delay(10);while(key!=0xf7){delay(200);switch(key){case 0xfd: if(dat2==5) dat2=0;else dat2++;write_data(48+dat2);delay(20);write_com(0x80+0x49);break;case 0xfb: if(dat2==0) dat2=5;else dat2--;write_data(48+dat2);delay(20);write_com(0x80+0x49);break;default: break;}key=P2;delay(10);}write_com(0x80+0x4a);delay(200);key=P2;delay(20);while(key!=0xf7){delay(200);switch(key){case 0xfd: if(dat1==9) dat1=0;else dat1++;write_data(48+dat1);delay(20);write_com(0x80+0x4a);break;case 0xfb: if(dat1==0) dat1=9;else dat1--;write_data(48+dat1);delay(20);write_com(0x80+0x4a);break;default: break;}key=P2;delay(10);}dat1=(dat2<<4)|dat1;write1302(wri_sec,dat1);write_com(0x80+0x4d);write1302(wri_pro,0x80);}break;}}}void main(){init1302();init_lcd();while(1){refresh();readkey();write_com(0x80+0x50);}}。
电子时钟程序DS1302时钟芯片lcd1602
date=Read1302();
SCLK=1;
REST=0;
return date;
}
void IntDS1302(void) //DS1302初始化
{
unsigned char flag;
flag= ReadSet1302(0x81);
/*液晶忙检测*/
bit BusyTest(void)
{
bit result;
RS=0;
RW=1;
E=1;
_nop_();
_nop_();
_nop_();
result=BF;
_nop_();
_nop_();
_nop_();
E=0;
return result;
delay1ms(1);
Write_com(0x0c);
delay1ms(1);
Write_com(0x01);
}
void displaymainpart(void)//显示液晶主要部分（不变化部分）
{
Write_Address(0x01);
delay1ms(1);
{
unsigned char i,j;
i=day/10;
j=day%10;
Write_Address(0x0E);
Write_Date(dit[j]);
delay1ms(1);
}
void display_Month(unsigned char month) //在液晶上显示月
_nop_();
E=1;
_nop_();
时钟DS1302在液晶1602显示程序
#include <reg52.h>#define uchar unsigned char#define uint unsigned intuchar code table[]="ziye334"; uchar code table1[]="0123456789"; uchar code table2[]="DAY-";sbit rs=P2^5;sbit rw=P2^6;sbit en=P2^7;sbit rst=P1^7;sbit io=P3^5;sbit clk=P1^6;sbit ACC0=ACC^0;sbit ACC7=ACC^7;sbit key1=P1^0;sbit key2=P1^1;sbit key3=P1^2;sbit key4=P1^3;sbit key5=P1^4;uchar num;uchar t_sec,sec1,sec2;uchar t_min,min1,min2;uchar t_hr,hr1,hr2;uchar t_mon,mon1,mon2; uchar t_date,date1,date2; uchar t_year,year1,year2; uchar t_day,day1,flag;void input_1byte(uchar TD) {uchar i;ACC=TD;for(i=8;i>0;i--){io=ACC0;clk=1;clk=0;ACC=ACC>>1;}}uchar output_1byte(void) {uchar i;for(i=8;i>0;i--){ACC=ACC>>1;ACC7=io;clk=1;clk=0;}return(ACC);}void write_ds1302(uchar add,uchar dat) {rst=0;clk=0;rst=1;input_1byte(add);input_1byte(dat);clk=1;rst=0;}uchar read_ds1302(uchar add){uchar inf;rst=0;clk=0;input_1byte(add);inf=output_1byte();clk=1;rst=0;return(inf);}void delay(uchar z) //延时{uint x,y;for(x=110;x>0;x--)for(y=z;z>0;z--);}void write_com(uchar com) //写指令{rs=0;rw=0;en=0;P0=com;delay(5);en=1;delay(5);}void write_date(uchar date) //写数据{rs=1;rw=0;en=0;P0=date;delay(5);en=1;delay(5);en=0;}void init_lcd(){en=0;write_com(0x38); //显示write_com(0x0c); //光标不显示write_com(0x06); //指针加1，整屏不移动write_com(0x01); //清屏write_com(0x80);}void init_1302(){write_ds1302(0x8e,0x00);//关闭写保护write_ds1302(0x90,0xaa); //定义充电write_ds1302(0x80,0x30); //秒write_ds1302(0x82,0x59);//分write_ds1302(0x84,0x23);//时write_ds1302(0x86,0x31);//日write_ds1302(0x88,0x12);//月write_ds1302(0x8a,0x04);//星期write_ds1302(0x8c,0x11);//年write_ds1302(0x8e,0x80);//打开写保护}void display(){t_sec=read_ds1302(0x81);sec1=t_sec&0x0f;sec2=(t_sec>>4);t_min=read_ds1302(0x83);min1=t_min&0x0f;min2=(t_min>>4);t_hr=read_ds1302(0x85); hr1=t_hr&0x0f;hr2=(t_hr>>4);t_date=read_ds1302(0x87); date1=t_date&0x0f;date2=(t_date>>4);t_mon=read_ds1302(0x89); mon1=t_mon&0x0f;mon2=(t_mon>>4);t_day=read_ds1302(0x8b); day1=t_day&0x0f;t_year=read_ds1302(0x8d); year1=t_year&0x0f;year2=(t_year>>4);write_com(0x80+0x4e);write_date(table1[sec2]); write_com(0x80+0x4f); write_date(table1[sec1]); write_com(0x80+0x4d); write_date(':');write_com(0x80+0x4c); write_date(table1[min1]); write_com(0x80+0x4b); write_date(table1[min2]); write_com(0x80+0x4a); write_date(':');write_com(0x80+0x49); write_date(table1[hr1]); write_com(0x80+0x48); write_date(table1[hr2]);write_com(0x80+0x0f); write_date(table1[date1]); write_com(0x80+0x0e); write_date(table1[date2]);write_com(0x80+0x0d);write_date('/');write_com(0x80+0x0c);write_date(table1[mon1]);write_com(0x80+0x0b);write_date(table1[mon2]);write_com(0x80+0x0a);write_date('/');write_com(0x80+0x09);write_date(table1[year1]);write_com(0x80+0x08);write_date(table1[year2]);write_com(0x80+0x40+5);write_date(table1[day1]); }void main(){init_lcd();delay(5);init_1302();delay(5);for(num=0;num<7;num++) {write_date(table[num]);delay(10);}write_com(0x80+0x41);for(num=0;num<4;num++) {write_date(table2[num]);delay(10);}while(1){if(flag==0){display();}}}。
1602液晶+DS1302时钟显示程序
#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar code s[]={"0123456789"};uchar code s1[]={"Data: 20 - - "};uchar code s2[]={"Time: : : "};/* DS1302的设置程序 */sbit SCLK=P1^0;sbit DATA=P1^1;sbit RST=P1^2;void delayus(uchar n) //延时函数{uchar i;for(i=0;i<n;i++);}void Write1302data(uchar x) //向DS1302写一个字节{uchar i;SCLK=0;delayus(2);for(i=0;i<8;i++){DATA=x&0x01;delayus(2);SCLK=1;delayus(2);SCLK=0;x>>=1;}}void Write1302(uchar cmd,uchar dat) //向DS1302写数据{RST=0;SCLK=0;RST=1;delayus(2);Write1302data(cmd);Write1302data(dat);delayus(2);RST=0;}uchar Read1302data(void) //向DS1302读一个字节{uchar i,x;delayus(2);for(i=0;i<8;i++){x>>=1;if(DATA==1)x|=0x80;SCLK=1;delayus(2);SCLK=0;delayus(2);}return x;}uchar Read1302(uchar cmd) //向DS1302读数据{uchar x;RST=0;SCLK=0;RST=1;delayus(2);Write1302data(cmd);x=Read1302data();SCLK=1;RST=0;return x;}void DS1302int(void) //DS1302初始化{uchar y;y=Read1302(0x81);if(y&0x80){Write1302(0x8E,0x00);Write1302(0x80,0x59);Write1302(0x82,0x22);Write1302(0x84,0x20);Write1302(0x86,0x21);Write1302(0x88,0x07);Write1302(0x8c,0x12);Write1302(0x90,0xa5);Write1302(0x8E,0x80);}}/* 1602液晶的设置的程序*/sbit RS=P2^0;sbit RW=P2^1;sbit E=P2^2;sbit BF=P0^7;void delayms(uchar n) //延时函数{uchar i;while(n--)for(i=0;i<115;i++);}bit busy(void) //检测忙信号{bit x;RS=0;RW=1;E=1;_nop_();_nop_();_nop_();x=BF;E=0;return x;}void Writelcddata(uchar x) //向1602写一个数据{while(busy()==1);RS=1;RW=0;E=0;P0=x;_nop_();_nop_();_nop_();_nop_();E=1;_nop_();_nop_();_nop_();_nop_();E=0;}void Writelcdcmd(uchar x) //向1602写一个命令{while(busy()==1);RS=0;RW=0;E=0;P0=x;_nop_();_nop_();_nop_();_nop_();E=1;_nop_();_nop_();_nop_();_nop_();E=0;}void Writelcdaddr(uchar x) //向1602写要显示的数据的地址{Writelcdcmd(x|0x80);}void lcdint() //1602初始化{delayms(15);Writelcdcmd(0x38);delayms(5);Writelcdcmd(0x38);delayms(5);Writelcdcmd(0x38); //三次写模式设置：16x2显示，5x7点阵，8位数据接口delayms(5);Writelcdcmd(0x0c); //显示开，无光标，光标不闪烁delayms(5);Writelcdcmd(0x06); //输入数据时光标右移一位，字符不移delayms(5);Writelcdcmd(0x01); //清屏设置delayms(5);}/* 1602+1302显示程序*/void displaysecond(uchar x) //显示秒{uchar i,j;i=x/10;j=x%10;Writelcdaddr(0x4c);Writelcddata(s[i]);Writelcddata(s[j]);delayms(50);}void displayminute(uchar x) //显示分{uchar i,j;i=x/10;j=x%10;Writelcdaddr(0x49);Writelcddata(s[i]);Writelcddata(s[j]);delayms(50);}void displayhour(uchar x) //显示小时{uchar i,j;i=x/10;j=x%10;Writelcdaddr(0x46);Writelcddata(s[i]);Writelcddata(s[j]);delayms(50);}void displayday(uchar x) //显示日{uchar i,j;i=x/10;j=x%10;Writelcdaddr(0x0e);Writelcddata(s[i]);Writelcddata(s[j]);delayms(50);}void displaymonth(uchar x) //显示月{uchar i,j;i=x/10;j=x%10;Writelcdaddr(0x0b);Writelcddata(s[i]);Writelcddata(s[j]);delayms(50);}void displayyear(uchar x) //显示年{uchar i,j;i=x/10;j=x%10;Writelcdaddr(0x08);Writelcddata(s[i]);Writelcddata(s[j]);delayms(50);}void main() //主函数{uchar x,i,j;lcdint();DS1302int();delayms(50);Writelcdaddr(0x00);i=0;while(s1[i]!='\0'){Writelcddata(s1[i]);i++;}Writelcdaddr(0x40);i=0;while(s2[i]!='\0'){Writelcddata(s2[i]);i++;}delayms(50);while(1){x=Read1302(0x81);displaysecond(((x&0x70)>>4)*10+(x&0x0f));delayms(50);x=Read1302(0x83);displayminute(((x&0x70)>>4)*10+(x&0x0f));delayms(50);x=Read1302(0x85);displayhour(((x&0x70)>>4)*10+(x&0x0f));delayms(50);x=Read1302(0x87);displayday(((x&0x70)>>4)*10+(x&0x0f));delayms(50);x=Read1302(0x89);displaymonth((((x&0x70)>>4)*10+(x&0x0f)));delayms(50);x=Read1302(0x8d);displayyear(((x&0xf0)>>4)*10+(x&0x0f));delayms(50);}}。
ds1302+lcd1602程序
#define uint unsigned int #define uchar unsigned char /***************************** 1602液晶显示位定义 *****************************/ #define lcd_data P0 sbit rs=P1^7; sbit rw=P1^6; sbit en=P2^4; void write_1602_cmd(uint); void write_1602_dat(uint); void delay1ms(uint); void lcd1602_init(); uchar nyx[16]=" 2011-00-00 MON "; uchar sfm[13] =" 00:00:00 "; /****************************** ds1302的位定义 ******************************/ sbit rst=P2^2; sbit sclk=P1^4; sbit io=P1^5; void write_ds1302_byte(uint); void lcd_busy_wait(); void write_ds1302(uint,uint); uint read_ds1302(uint); void init_time();
shu>>=1; sclk=0; if(io) shu|=0x80; sclk=1; } rst=0; _nop_(); io=1; sclk=1; return shu; } void init_time() { uint i,a,b; for(i=0;i<7;i++) { a=time_init[i]/10; b=time_init[i]%10; time_init[i]=a*16+b; } write_ds1302(0x8e,0x00); for(i=0;i<7;i++) { write_ds1302(time_wadd[i],time_init[i]); } write_ds1302(0x8e,0x80); } void read_time() { uint i; for(i=0;i<7;i++) { time_shuzhi[i]=read_ds1302(time_radd[i]);
第九讲 1602LCD DS1302 24C08器件的编程-PPT精品文档
5.设定显示屏或光标移动方向指令
功能：使光标移位或使整个显示屏幕移位。参数设定的情况如下： S/C R/L 设定情况 0 0 光标左移1格，且AC值减1 0 1 光标右移1格，且AC值加1 1 0 显示器上字符全部左移一格，但光标不动 1 1 显示器上字符全部右移一格，但光标不动
6.功能设定指令 （非常重要的指令）
我们往DDRAM里的00H地址处送一个数据，譬如0x31(数字1的代码) 并不能显示1出来。这是令初学者很容易出错的地方，原因就是如果 你要想在DDRAM的00H地址处显示数据，则必须将00H加上80H， 即0X80+0x00，若要在DDRAM的01H处显示数据，则必须将01H加上 80H即 0X80+0x01。依次类推。一会讲控制指令的的第8条DDRAM地 址的设定时，你就可以明白了
功能：设定数据总线位数、显示的行数及字型。参数设定的情况如下： 位名 设置 DL 0=数据总线为4位 1=数据总线为8位 N 0=显示1行 1=显示2行 F 0=5×7点阵/每字符 1=5×10点阵/每字符
7.设定CGRAM地址指令
功能：设定下一个要存入数据的CGRAM的地址。
8.设定DDRAM地址指令
字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条 线是背光电源线VCC(15脚)和地线GND(16脚)，
锐志开发板液晶接口
HD44780内置了DDRAM（显示数据存储RAM）、CGROM（字符存 储ROM）和CGRAM（用户自定义RAM）。 DDRAM就是显示数据RAM，用来寄存待显示的字符代码。共80个字 节，其地址和屏幕的对应关系如下表：
市面上大部分的字符型液晶。
1602LCD的特性
ds1302 +ds18b20+LCD1602完整程序.doc
DS1302+DS18B20+lcd1602完整程序#include <REG51.H>#include <intrins.h>//#include "LCD1602.h"//#include "DS1302.h"#define uint unsigned int#define uchar unsigned charsbit DS1302_CLK = P1^7; //实时时钟时钟线引脚sbit DS1302_IO = P1^6; //实时时钟数据线引脚sbit DS1302_RST = P1^5; //实时时钟复位线引脚sbit wireless_1 = P3^0;sbit wireless_2 = P3^1;sbit wireless_3 = P3^2;sbit wireless_4 = P3^3;sbit ACC0 = ACC^0;sbit ACC7 = ACC^7;char hide_sec,hide_min,hide_hour,hide_day,hide_week,hide_month,hide_year; //秒,分,时到日,月,年位闪的计数sbit Set = P2^0; //模式切换键sbit Up = P2^1; //加法按钮sbit Down = P2^2; //减法按钮sbit out = P2^3; //立刻跳出调整模式按钮sbit DQ = P1^0; //温度传送数据IO口char done,count,temp,flag,up_flag,down_flag;uchar temp_value; //温度值uchar TempBuffer[5],week_value[2];void show_time(); //液晶显示程序/***********1602液晶显示部分子程序****************///Port Definitions**********************************************************sbit LcdRs = P2^5;sbit LcdRw = P2^6;sbit LcdEn = P2^7;sfr DBPort = 0x80; //P0=0x80,P1=0x90,P2=0xA0,P3=0xB0.数据端口//内部等待函数**************************************************************************unsigned char LCD_Wait(void){LcdRs=0;LcdRw=1; _nop_();LcdEn=1; _nop_();LcdEn=0;return DBPort;}//向LCD写入命令或数据************************************************************#define LCD_COMMAND 0 // Command#define LCD_DATA 1 // Data#define LCD_CLEAR_SCREEN 0x01 // 清屏#define LCD_HOMING 0x02 // 光标返回原点void LCD_Write(bit style, unsigned char input){LcdEn=0;LcdRs=style;LcdRw=0; _nop_();DBPort=input; _nop_();//注意顺序LcdEn=1; _nop_();//注意顺序LcdEn=0; _nop_();LCD_Wait();}//设置显示模式************************************************************ #define LCD_SHOW 0x04 //显示开#define LCD_HIDE 0x00 //显示关#define LCD_CURSOR 0x02 //显示光标#define LCD_NO_CURSOR 0x00 //无光标#define LCD_FLASH 0x01 //光标闪动#define LCD_NO_FLASH 0x00 //光标不闪动void LCD_SetDisplay(unsigned char DisplayMode){LCD_Write(LCD_COMMAND, 0x08|DisplayMode);}//设置输入模式************************************************************ #define LCD_AC_UP 0x02#define LCD_AC_DOWN 0x00 // default#define LCD_MOVE 0x01 // 画面可平移#define LCD_NO_MOVE 0x00 //defaultvoid LCD_SetInput(unsigned char InputMode){LCD_Write(LCD_COMMAND, 0x04|InputMode);}//初始化LCD************************************************************ void LCD_Initial(){LcdEn=0;LCD_Write(LCD_COMMAND,0x38); //8位数据端口,2行显示,5*7点阵LCD_Write(LCD_COMMAND,0x38);LCD_SetDisplay(LCD_SHOW|LCD_NO_CURSOR); //开启显示, 无光标LCD_Write(LCD_COMMAND,LCD_CLEAR_SCREEN); //清屏LCD_SetInput(LCD_AC_UP|LCD_NO_MOVE); //AC递增, 画面不动}//液晶字符输入的位置************************void GotoXY(unsigned char x, unsigned char y){if(y==0)LCD_Write(LCD_COMMAND,0x80|x);if(y==1)LCD_Write(LCD_COMMAND,0x80|(x-0x40));}//将字符输出到液晶显示void Print(unsigned char *str){while(*str!='\0'){LCD_Write(LCD_DATA,*str);str++;}}/***********DS1302时钟部分子程序******************/ typedef struct __SYSTEMTIME__{unsigned char Second;unsigned char Minute;unsigned char Hour;unsigned char Week;unsigned char Day;unsigned char Month;unsigned char Year;unsigned char DateString[11];unsigned char TimeString[9];}SYSTEMTIME; //定义的时间类型SYSTEMTIME CurrentTime;#define AM(X) X#define PM(X) (X+12) // 转成24小时制#define DS1302_SECOND 0x80 //时钟芯片的寄存器位置,存放时间#define DS1302_MINUTE 0x82#define DS1302_HOUR 0x84#define DS1302_WEEK 0x8A#define DS1302_DAY 0x86#define DS1302_MONTH 0x88#define DS1302_YEAR 0x8Cvoid DS1302InputByte(unsigned char d) //实时时钟写入一字节(内部函数){unsigned char i;ACC = d;for(i=8; i>0; i--){DS1302_IO = ACC0; //相当于汇编中的RRCDS1302_CLK = 1;DS1302_CLK = 0;ACC = ACC >> 1;}}unsigned char DS1302OutputByte(void) //实时时钟读取一字节(内部函数) {unsigned char i;for(i=8; i>0; i--){ACC = ACC >>1; //相当于汇编中的RRCACC7 = DS1302_IO;DS1302_CLK = 1;DS1302_CLK = 0;}return(ACC);}void Write1302(unsigned char ucAddr, unsigned char ucDa) //ucAddr: DS1302地址, ucData: 要写的数据{DS1302_RST = 0;DS1302_CLK = 0;DS1302_RST = 1;DS1302InputByte(ucAddr); // 地址，命令DS1302InputByte(ucDa); // 写1Byte数据DS1302_CLK = 1;DS1302_RST = 0;}unsigned char Read1302(unsigned char ucAddr) //读取DS1302某地址的数据{unsigned char ucData;DS1302_RST = 0;DS1302_CLK = 0;DS1302_RST = 1;DS1302InputByte(ucAddr|0x01); // 地址，命令ucData = DS1302OutputByte(); // 读1Byte数据DS1302_CLK = 1;DS1302_RST = 0;return(ucData);}void DS1302_GetTime(SYSTEMTIME *Time) //获取时钟芯片的时钟数据到自定义的结构型数组{unsigned char ReadValue;ReadValue = Read1302(DS1302_SECOND);Time->Second = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_MINUTE);Time->Minute = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_HOUR);Time->Hour = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_DAY);Time->Day = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_WEEK);Time->Week = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_MONTH);Time->Month = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_YEAR);Time->Year = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);}void DateToStr(SYSTEMTIME *Time) //将时间年,月,日,星期数据转换成液晶显示字符串,放到数组里DateString[]{ if(hide_year<2) //这里的if,else语句都是判断位闪烁,<2显示数据,>2就不显示,输出字符串为2007/07/22{Time->DateString[0] = '2';Time->DateString[1] = '0';Time->DateString[2] = Time->Year/10 + '0'; Time->DateString[3] = Time->Year%10 + '0'; }else{Time->DateString[0] = ' ';Time->DateString[1] = ' ';Time->DateString[2] = ' ';Time->DateString[3] = ' ';}Time->DateString[4] = '/';if(hide_month<2){Time->DateString[5] = Time->Month/10 + '0'; Time->DateString[6] = Time->Month%10 + '0'; }else{Time->DateString[5] = ' ';Time->DateString[6] = ' ';}Time->DateString[7] = '/';if(hide_day<2){Time->DateString[8] = Time->Day/10 + '0';Time->DateString[9] = Time->Day%10 + '0';}else{Time->DateString[8] = ' ';Time->DateString[9] = ' ';}if(hide_week<2){week_value[0] = Time->Week%10 + '0'; //星期的数据另外放到week_value[]数组里,跟年,月,日的分开存放,因为等一下要在最后显示}else{week_value[0] = ' ';}week_value[1] = '\0';Time->DateString[10] = '\0'; //字符串末尾加'\0' ,判断结束字符}void TimeToStr(SYSTEMTIME *Time) //将时,分,秒数据转换成液晶显示字符放到数组TimeString[];{ if(hide_hour<2){Time->TimeString[0] = Time->Hour/10 + '0';Time->TimeString[1] = Time->Hour%10 + '0';}else{Time->TimeString[0] = ' ';Time->TimeString[1] = ' ';}Time->TimeString[2] = ':';if(hide_min<2){Time->TimeString[3] = Time->Minute/10 + '0'; Time->TimeString[4] = Time->Minute%10 + '0'; }else{Time->TimeString[3] = ' ';Time->TimeString[4] = ' ';}Time->TimeString[5] = ':';if(hide_sec<2){Time->TimeString[6] = Time->Second/10 + '0'; Time->TimeString[7] = Time->Second%10 + '0'; }else{Time->TimeString[6] = ' ';Time->TimeString[7] = ' ';}Time->DateString[8] = '\0';}void Initial_DS1302(void) //时钟芯片初始化{unsigned char Second=Read1302(DS1302_SECOND);if(Second&0x80) //判断时钟芯片是否关闭{Write1302(0x8e,0x00); //写入允许Write1302(0x8c,0x07); //以下写入初始化时间日期:07/07/25.星期: 3. 时间: 23:59:55 Write1302(0x88,0x07);Write1302(0x86,0x25);Write1302(0x8a,0x07);Write1302(0x84,0x23);Write1302(0x82,0x59);Write1302(0x80,0x55);Write1302(0x8e,0x80); //禁止写入}}/***********ds18b20子程序*************************/ /***********ds18b20延迟子函数（晶振12MHz ）*******/void delay_18B20(unsigned int i){while(i--);}/**********ds18b20初始化函数**********************/void Init_DS18B20(void){unsigned char x=0;DQ = 1; //DQ复位delay_18B20(8); //稍做延时DQ = 0; //单片机将DQ拉低delay_18B20(80); //精确延时大于480usDQ = 1; //拉高总线delay_18B20(14);x=DQ; //稍做延时后如果x=0则初始化成功x=1则初始化失败delay_18B20(20);}/***********ds18b20读一个字节**************/unsigned char ReadOneChar(void){uchar i=0;uchar dat = 0;for (i=8;i>0;i--){DQ = 0; // 给脉冲信号dat>>=1;DQ = 1; // 给脉冲信号if(DQ)dat|=0x80;delay_18B20(4);}return(dat);}/*************ds18b20写一个字节****************/void WriteOneChar(uchar dat){unsigned char i=0;for (i=8; i>0; i--){DQ = 0;DQ = dat&0x01;delay_18B20(5);DQ = 1;dat>>=1;}}/**************读取ds18b20当前温度************/void ReadTemp(void){unsigned char a=0;unsigned char b=0;unsigned char t=0;Init_DS18B20();WriteOneChar(0xCC); // 跳过读序号列号的操作WriteOneChar(0x44); // 启动温度转换delay_18B20(100); // this message is wery importantInit_DS18B20();WriteOneChar(0xCC); //跳过读序号列号的操作WriteOneChar(0xBE); //读取温度寄存器等（共可读9个寄存器）前两个就是温度delay_18B20(100);a=ReadOneChar(); //读取温度值低位b=ReadOneChar(); //读取温度值高位temp_value=b<<4;temp_value+=(a&0xf0)>>4;}void temp_to_str() //温度数据转换成液晶字符显示{TempBuffer[0]=temp_value/10+'0'; //十位TempBuffer[1]=temp_value%10+'0'; //个位TempBuffer[2]=0xdf; //温度符号TempBuffer[3]='C';TempBuffer[4]='\0';}void Delay1ms(unsigned int count){unsigned int i,j;for(i=0;i<count;i++)for(j=0;j<120;j++);}/*延时子程序*/void mdelay(uint delay){ uint i;for(;delay>0;delay--){for(i=0;i<62;i++) //1ms延时.{;}}}void outkey() //跳出调整模式,返回默认显示{ uchar Second;if(out==0||wireless_1==1){ mdelay(8);count=0;hide_sec=0,hide_min=0,hide_hour=0,hide_day=0,hide_week=0,hide_month=0,hide_year=0 ;Second=Read1302(DS1302_SECOND);Write1302(0x8e,0x00); //写入允许Write1302(0x80,Second&0x7f);Write1302(0x8E,0x80); //禁止写入done=0;while(out==0);while(wireless_1==1);}}////////////////////////////////////////////////////////////////////////////////////////////////////// //////void Upkey()//升序按键{Up=1;if(Up==0||wireless_2==1){mdelay(8);switch(count){case 1:temp=Read1302(DS1302_SECOND); //读取秒数temp=temp+1; //秒数加1up_flag=1; //数据调整后更新标志if((temp&0x7f)>0x59) //超过59秒,清零temp=0;break;case 2:temp=Read1302(DS1302_MINUTE); //读取分数temp=temp+1; //分数加1up_flag=1;if(temp>0x59) //超过59分,清零temp=0;break;case 3:temp=Read1302(DS1302_HOUR); //读取小时数temp=temp+1; //小时数加1up_flag=1;if(temp>0x23) //超过23小时,清零temp=0;break;case 4:temp=Read1302(DS1302_WEEK); //读取星期数temp=temp+1; //星期数加1up_flag=1;if(temp>0x7)temp=1;break;case 5:temp=Read1302(DS1302_DAY); //读取日数temp=temp+1; //日数加1up_flag=1;if(temp>0x31)temp=1;break;case 6:temp=Read1302(DS1302_MONTH); //读取月数temp=temp+1; //月数加1up_flag=1;if(temp>0x12)temp=1;break;case 7:temp=Read1302(DS1302_YEAR); //读取年数temp=temp+1; //年数加1up_flag=1;if(temp>0x85)temp=0;break;default:break;}while(Up==0);while(wireless_2==1);}}////////////////////////////////////////////////////////////////////////////////////////////////////// //////void Downkey()//降序按键{Down=1;if(Down==0||wireless_3==1){mdelay(8);switch(count){case 1:temp=Read1302(DS1302_SECOND); //读取秒数temp=temp-1; //秒数减1down_flag=1; //数据调整后更新标志if(temp==0x7f) //小于0秒,返回59秒temp=0x59;break;case 2:temp=Read1302(DS1302_MINUTE); //读取分数temp=temp-1; //分数减1down_flag=1;if(temp==-1)temp=0x59; //小于0秒,返回59秒break;case 3:temp=Read1302(DS1302_HOUR); //读取小时数temp=temp-1; //小时数减1down_flag=1;if(temp==-1)temp=0x23;break;case 4:temp=Read1302(DS1302_WEEK); //读取星期数temp=temp-1; //星期数减1down_flag=1;if(temp==0)temp=0x7;;break;case 5:temp=Read1302(DS1302_DAY); //读取日数temp=temp-1; //日数减1down_flag=1;if(temp==0)temp=31;break;case 6:temp=Read1302(DS1302_MONTH); //读取月数temp=temp-1; //月数减1down_flag=1;if(temp==0)temp=12;break;case 7:temp=Read1302(DS1302_YEAR); //读取年数temp=temp-1; //年数减1down_flag=1;if(temp==-1)temp=0x85;break;default:break;}while(Down==0);while(wireless_3==1);}}void Setkey()//模式选择按键{Set=1;if(Set==0||wireless_4==1){mdelay(8);count=count+1; //Setkey按一次,count就加1done=1; //进入调整模式while(Set==0);while(wireless_4==1);}}void keydone()//按键功能执行{ uchar Second;if(flag==0) //关闭时钟,停止计时{ Write1302(0x8e,0x00); //写入允许temp=Read1302(0x80);Write1302(0x80,temp|0x80);Write1302(0x8e,0x80); //禁止写入flag=1;}Setkey(); //扫描模式切换按键switch(count){case 1:do //count=1,调整秒outkey(); //扫描跳出按钮Upkey(); //扫描加按钮Downkey(); //扫描减按钮if(up_flag==1||down_flag==1) //数据更新，重新写入新的数据{Write1302(0x8e,0x00); //写入允许Write1302(0x80,temp|0x80); //写入新的秒数Write1302(0x8e,0x80); //禁止写入up_flag=0;down_flag=0;}hide_sec++; //位闪计数if(hide_sec>3)hide_sec=0;show_time(); //液晶显示数据}while(count==2);break;case 2:do //count=2,调整分hide_sec=0;outkey();Upkey();Downkey();if(temp>0x60)temp=0;if(up_flag==1||down_flag==1){Write1302(0x8e,0x00); //写入允许Write1302(0x82,temp); //写入新的分数Write1302(0x8e,0x80); //禁止写入up_flag=0;down_flag=0;}hide_min++;if(hide_min>3)hide_min=0;show_time();case 3:do //count=3,调整小时{hide_min=0;outkey();Upkey();Downkey();if(up_flag==1||down_flag==1){Write1302(0x8e,0x00); //写入允许Write1302(0x84,temp); //写入新的小时数Write1302(0x8e,0x80); //禁止写入up_flag=0;down_flag=0;}hide_hour++;if(hide_hour>3)hide_hour=0;show_time();case 4:do //count=4,调整星期{hide_hour=0;outkey();Upkey();Downkey();if(up_flag==1||down_flag==1){Write1302(0x8e,0x00); //写入允许Write1302(0x8a,temp); //写入新的星期数Write1302(0x8e,0x80); //禁止写入up_flag=0;down_flag=0;}hide_week++;if(hide_week>3)hide_week=0;show_time();case 5:do //count=5,调整日{hide_week=0;outkey();Upkey();Downkey();if(up_flag==1||down_flag==1){Write1302(0x8e,0x00); //写入允许Write1302(0x86,temp); //写入新的日数Write1302(0x8e,0x80); //禁止写入up_flag=0;down_flag=0;}hide_day++;if(hide_day>3)hide_day=0;show_time();case 6:do //count=6,调整月{hide_day=0;outkey();Upkey();Downkey();if(up_flag==1||down_flag==1){Write1302(0x8e,0x00); //写入允许Write1302(0x88,temp); //写入新的月数Write1302(0x8e,0x80); //禁止写入up_flag=0;down_flag=0;}hide_month++;if(hide_month>3)hide_month=0;show_time();case 7:do //count=7,调整年{hide_month=0;outkey();Upkey();Downkey();if(up_flag==1||down_flag==1){Write1302(0x8e,0x00); //写入允许Write1302(0x8c,temp); //写入新的年数Write1302(0x8e,0x80); //禁止写入up_flag=0;down_flag=0;}hide_year++;if(hide_year>3)hide_year=0;show_time();case 8: count=0;hide_year=0; //count8, 跳出调整模式,返回默认显示状态Second=Read1302(DS1302_SECOND);Write1302(0x8e,0x00); //写入允许Write1302(0x80,Second&0x7f);Write1302(0x8E,0x80); //禁止写入done=0;break; //count=7,开启中断,标志位置0并退出default:break;}}void show_time() //液晶显示程序{DS1302_GetTime(&CurrentTime); //获取时钟芯片的时间数据TimeToStr(&CurrentTime); //时间数据转换液晶字符DateToStr(&CurrentTime); //日期数据转换液晶字符ReadTemp(); //开启温度采集程序temp_to_str(); //温度数据转换成液晶字符GotoXY(12,1); //液晶字符显示位置Print(TempBuffer); //显示温度GotoXY(0,1);Print(CurrentTime.TimeString); //显示时间GotoXY(0,0);Print(CurrentTime.DateString); //显示日期GotoXY(15,0);Print(week_value); //显示星期GotoXY(11,0);Print("Week"); //在液晶上显示字母weekDelay1ms(400); //扫描延时}main(){flag=1; //时钟停止标志LCD_Initial(); //液晶初始化Init_DS18B20( ) ; //DS18B20初始化Initial_DS1302(); //时钟芯片初始化up_flag=0;down_flag=0;done=0; //进入默认液晶显示wireless_1=0;wireless_2=0;wireless_3=0;wireless_4=0;while(1){while(done==1)keydone(); //进入调整模式while(done==0){show_time(); //液晶显示数据flag=0;Setkey(); //扫描各功能键}}}。
电子万年历(DS1302)(LCD1602显示)程序
LCD1602_E = 1;//写入时序
Lcd1602_Delay1ms(5);
LCD1602_E = 0;
LCD1602_DATAPINS = dat << 4; //写入低四位
Lcd1602_Delay1ms(1);
LCD1602_E = 1;//写入时序
LCD1602_DATAPINS = com;//由于4位的接线是接到P0口的高四位，所以传送高四位不用改
Lcd1602_Delay1ms(1);
LCD1602_E = 1;//写入时序
Lcd1602_Delay1ms(5);
LCD1602_E = 0;
//Lcd1602_Delay1ms(1);
LCD1602_DATAPINS = com << 4; //发送低四位
* 函数功能: 主函数
* 输入 : 无
* 输出: 无
*******************************************************************************/
void main()
{
unsigned char i;
Int0Configuration();
LcdWriteData('-');
LcdWriteData('0'+TIME[4]/16);//月
LcdWriteData('0'+(TIME[4]&0x0f));
LcdWriteData('-');
LcdWriteData('0'+TIME[3]/16);//日
ds1302编程手册
DS1302编程操作1、DS1302有关日历、时间的寄存器这张表是DS1302内部的7个与时间、日期有关的寄存器图和一个写保护寄存器，我们要做的就是将初始设置的时间、日期数据写入这几个寄存器，然后再不断地读取这几个寄存器来获取实时时间和日期。
这几个寄存器的说明如下：1、秒寄存器（81h、80h）的位7定义为时钟暂停标志（CH）。
当初始上电时该位置为1，时钟振荡器停止，DS1302处于低功耗状态；只有将秒寄存器的该位置改写为0时，时钟才能开始运行。
2、小时寄存器（85h、84h）的位7用于定义DS1302是运行于12小时模式还是24小时模式。
当为高时，选择12小时模式。
在12小时模式时，位5是，当为1时，表示PM。
在24小时模式时，位5是第二个10小时位3、控制寄存器（8Fh、8Eh）的位7是写保护位（WP），其它7位均置为0。
在对任何的时钟和RAM的写操作之前，WP位必须为0。
当WP位为1时，写保护位防止对任一寄存器的写操作。
也就是说在电路上电的初始态WP是1，这时是不能改写上面任何一个时间寄存器的，只有首先将WP改写为0，才能进行其它寄存器的写操作。
2、我们现在就来编程看一下，如何对DS1302进行操作把时钟信息显示在1602LCD上。
1 首先要通过8EH将写保护去掉，将日期，时间的初值写入各个寄存器。
2 然后就可以对80H、82H、84H、86H、88H、8AH、8CH进行初值的写入。
同时也通过秒寄存器将位7的CH值改成0，这样DS1302就开始走时运了。
3 将写保护寄存器再写为80H，防止误改写寄存器的值。
4 不断读取80H－8CH的值，将它们格式化后显示到1602LCD液晶上void Init_DS1302(void){WriteSet1302(0x8E,0x00); //根据写状态寄存器命令字，写入不保护指令WriteSet1302(0x80,((0/10)<<4|(0%10))); //根据写秒寄存器命令字，写入秒的初始值WriteSet1302(0x82,((0/10)<<4|(0%10))); //根据写分寄存器命令字，写入分的初始值WriteSet1302(0x84,((12/10)<<4|(12%10))); //根据写小时寄存器命令字，写入小时的初始值WriteSet1302(0x86,((16/10)<<4|(16%10))); //根据写日寄存器命令字，写入日的初始值WriteSet1302(0x88,((11/10)<<4|(11%10))); //根据写月寄存器命令字，写入月的初始值WriteSet1302(0x8c,((8/10)<<4|(8%10))); //根据写小时寄存器命令字，写入小时的初始值}3、DS1302有关RAM的地址DS1302中附加31字节静态RAM的地址4、DS1302的工作模式寄存器所谓突发模式是指一次传送多个字节的时钟信号和RAM数据。
时间控制模块—DS1302芯片的控制编程共72页
时间控制模块—DS1302芯片的控制编程
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
DS1302时钟LCD1602显示
/**************************************************************** ** DS1302时钟******************************************************************/ #include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int//--定义矩阵键盘使用的IO口--//#define GPIO_DIG P0#define GPIO_KEY P1//---定义lcd1602使用的IO口---//#define DB P0//--定义全局变量--//uchar error[]="Error!!!" ;//存放字符串“Error！！！”char KeyValue=-1;//用来存放读取到的键值uchar flag=0;//用来检测是否更改过时间uchar tt0=0;//中断里面的参数uchar beeflag=0;//看看有没有开闹钟//---定义蜂鸣器使用的IO口---//sbit bee=P2^3;//定义LCD1602使用的IO口//sbit LCDE=P2^7;sbit RS=P2^6;sbit RW=P2^5;//---定义ds1302使用的IO口---//sbit DSIO=P3^4; //数据传输口sbit RST=P3^5; //进行传输时，RST必须置高sbit SCLK=P3^6; //上沿读数据，下沿写数据//---DS1302写入和读取时分秒的地址命令---////---秒分时日月周年最低位读写位;-------//uchar code READ_RTC_ADDR[7] = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8b, 0x8d}; uchar code WRITE_RTC_ADDR[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8a, 0x8c};//---键盘写入地址-------//uchar kyewrite[] = {0x82, 0x83, 0x85, 0x86, 0x88, 0x89, 0x8d,0xc0,0xc1,0xc3,0xc4,0xc6,0xc7};//用于判断增减//char addorm[]={0x01,0x10,-0x01,-0x10};//---DS1302时钟初始化2013年1月1日星期二12点00分00秒。
DS1302电子时钟1602液晶显示
DS1302电子时钟1602液晶显示#include#define uchar unsigned char#define uint unsigned intsbit RS=P2^2; //1602液晶显示器456管脚sbit RW=P2^3;sbit EN=P2^4;sbit SCLK=P1^0; //1302时钟芯片756管脚sbit IO=P1^1;sbit RST=P1^2;uchar time[]=" ";uchar time1[]=" ";uchar time2[2]="--";uchar time3[2]="::";uchar miao,fen,shi,ri,yue,nian,xingqi;void delay(uchar x) //延时{uint i,j;for(i=0;i<x;i++)for(j=0;j<20;j++);}void write_com(uchar com) //写指令{RS=0;RW=0;P0=com; //写指令码delay(1);EN=1; //高脉冲delay(1);EN=0;}void write_dat(uchar dat) //写数据{RS=1;RW=0;P0=dat; //写数据delay(1);EN=1; //高脉冲delay(1);EN=0;}void lcd_init(){write_com(0x38); //初始化液晶write_com(0x0c); //显示开关；不显示光标；光标不闪烁write_com(0x06); //指针+1光标+1；整屏显示不移动write_com(0x01); //显示清屏}void write1302_byte(uchar temp) //传输时钟数据{uchar i;SCLK=0; //初始时钟线置为0delay(1);for(i=0;i<8;i++) //开始传输8个字节的数据{IO=temp&0x01; //取最低位，注意DS1302的数据和地址都是从最低位开始传输的delay(1);SCLK=1; //时钟线拉高，制造上升沿，IO的数据被传输delay(1);SCLK=0; //时钟线被拉低，为下一个上升沿做准备temp=temp>>1; //数据右移一位，准备传输下一位数据}}uchar read1302_byte() //读取时钟数据{uchar i,temp;for(i=0;i<8;i++){temp=temp>>1; //要返回的数据左移一位if(IO==1) //当数据线为高时，证时该位数据为1temp=temp|0x80; //要传输数据的当前值为1，若不是，则为0 SCLK=1; //拉高时钟线delay(1);SCLK=0; //制造下降沿 ,IO的数据被传输delay(1);}return temp; //返回读取的数据}uchar read1302(uchar com) //{uchar dat;RST=0; //初始CE线置为0SCLK=0; //初始时钟线置为0RST=1; //初始CE线置为1，传输开始write1302_byte(com); //传输命令字，要读取的时间/日历地址dat=read1302_byte(); //读取要得到的时间/日期SCLK=1; //时钟线拉高RST=0; //读取结束，CE置为0，结束数据的传输return dat; //返回得到的时间/日期}void write1302(uchar com,uchar dat)//写入的时间/日历{RST=0; //初始CE线置为0SCLK=0; //初始时钟线置为0RST=1; //初始CE线置为1，传输开始write1302_byte(com);//传输命令字，要写入的时间/日历write1302_byte(dat);//写入要修改的时间/日期SCLK=1; //时钟线拉高RST=0; //写入结束，CE置为0，结束数据的传输}void init_1302(){write1302(0x8e,0x00); //关保护write1302(0x80,0x00); //0的话开起秒write1302(0x80,0x35); //秒</x;i++)write1302(0x82,0x00); //分write1302(0x84,0x08); //时write1302(0x86,0x11); //日write1302(0x88,0x01); //月write1302(0x8a,0x01); //星期write1302(0x8c,0x16); //年write1302(0x8e,0x80); //开保护}void disp() //液晶{uchar i;write_com(0x80); //液晶第一行for(i=0;i<16;i++){write_dat(time[i]);}write_com(0xc0); //液晶第二行for(i=0;i<16;i++){write_dat(time1[i]);}}void main() //主函数{lcd_init(); //设置液晶init_1302(); //设置时间while(1) //循环{xingqi=read1302(0x8b); //读取的星期地址time[13]=xingqi+'0'; //数据转换miao=read1302(0x81);time[9]=miao/16+'0';time[10]=miao%16+'0';time[8]=time3[0];fen=read1302(0x83);time[6]=fen/16+'0';time[7]=fen%16+'0';time[5]=time3[1];shi=read1302(0x85);time[3]=shi/16+'0';time[4]=shi%16+'0';ri=read1302(0x87);time1[9]=ri/16+'0';time1[10]=ri%16+'0';time1[8]=time2[0];yue=read1302(0x89);time1[6]=yue/16+'0';time1[7]=yue%16+'0';time1[5]=time2[0];nian=read1302(0x8d);time1[3]=nian/16+'0';time1[4]=nian%16+'0';disp(); //返回时间日期在液晶中的位置及数据}}。
1602液晶显示DS1302实时时钟程序
#include <reg51.h>#include <intrins.h>unsigned char code dis_week[]={"SUN,MON,TUE,WED,THU,FRI,SAT"}; unsigned char code para_month[13]={0,0,3,3,6,1,4,6,2,5,0,3,5}; //星期月参变数unsigned char data dis_buf1[16]; //lcd上排显示缓冲区unsigned char data dis_buf2[16]; //lcd下排显示缓冲区unsigned char data year,month,date,week;//年、月、日、星期unsigned char data armhour,armmin,armsec;//闹钟时、分、秒unsigned char data hour,min,sec,sec100; //时、分、秒、百分之一秒unsigned char data flag,vkey,skey;//设置状态计数标志、按键先前值、按键当前值bit alarm; //标识是否启用闹钟，1--启用，0--关闭sbit rs = P2^0; //LCD数据/命令选择端(H/L)sbit rw = P2^1; //LCD读/写选择端(H/L)sbit ep = P2^2; //LCD使能控制sbit PRE = P1^6; //调整键(k3)sbit SET = P1^7; //调整键(k4)sbit SPK = P3^7;void delayms(unsigned char ms); //延时程序bit lcd_busy(); //测试LCD忙碌状态程序void lcd_wcmd(char cmd); //写入指令到LCD程序void lcd_wdat(char dat); //写入数据到LCD程序void lcd_pos(char pos); //LCD数据指针位置程序void lcd_init(); //LCD初始化设定程序void pro_timedate(); //时间日期处理程序void pro_display(); //显示处理程序void pro_key(); //按键处理程序void time_alarm(); //定时报警功能(闹钟) unsigned char scan_key(); //按键扫描程序unsigned char week_proc(); //星期自动计算与显示函数bit leap_year(); //判断是否为闰年void lcd_sef_chr(); //LCD自定义字符程序void update_disbuf(unsigned char t1,unsigned char t2[],unsigned char dis_h,unsigned char dis_m,unsigned char dis_s);//更新显示缓冲区函数// 延时程序void delay(unsigned char ms){ while(ms--){ unsigned char i;for(i = 0; i 250; i++){_nop_(); //执行一条_nop_()指令为一个机器周期_nop_();_nop_();_nop_();}}}//测试LCD忙碌状态bit lcd_busy(){bit result;rs = 0;rw = 1;ep = 1;_nop_();_nop_();_nop_();_nop_();result =(bit)(P0&0x80); //LCD的D0--D7中,D7=1为忙碌,D7=0为空闲ep = 0;return result;}//写入指令到LCDvoid lcd_wcmd(char cmd){while(lcd_busy()); //当lcd_busy为1时,再次检测LCD忙碌状态,lcd-busy为0时,开始写指令rs = 0;rw = 0;ep = 0;_nop_();_nop_();P0 = cmd;_nop_();_nop_();_nop_();_nop_();ep = 1;_nop_();_nop_();_nop_();_nop_();ep = 0;}//写入数据到LCDvoid lcd_wdat(char dat){while(lcd_busy()); //当lcd_busy为1时,再次检测LCD忙碌状态,lcd-busy为0时,开始写数据rs = 1;rw = 0;ep = 0;P0 = dat;_nop_();_nop_();_nop_();_nop_();ep = 1;_nop_();_nop_();_nop_();_nop_();ep = 0;}//LCD数据指针位置程序void lcd_pos(char pos){lcd_wcmd(pos|0x80); //数据指针=80+地址码(00H~27H,40H~67H)}//设定二个自定义字符,(注意：LCD1602中自定义字符的地址为0x00--0x07,即可定义8个字符)//这里我们设定把一个自定义字符放在0x00位置（000）,另一个放在0x01位子（001）void lcd_sef_chr(){ //第一个自定义字符lcd_wcmd(0x40); //"01 000 000" 第1行地址 (D7D6为地址设定命令形式 D5D4D3为字符存放位置(0--7)，D2D1D0为字符行地址(0--7)）lcd_wdat(0x1f); //"XXX 11111" 第1行数据（D7D6D5为XXX，表示为任意数(一般用000），D4D3D2D1D0为字符行数据(1-点亮，0-熄灭） lcd_wcmd(0x41); //"01 000 001" 第2行地址lcd_wdat(0x11); //"XXX 10001" 第2行数据lcd_wcmd(0x42); //"01 000 010" 第3行地址lcd_wdat(0x15); //"XXX 10101" 第3行数据lcd_wcmd(0x43); //"01 000 011" 第4行地址lcd_wdat(0x11); //"XXX 10001" 第4行数据lcd_wcmd(0x44); //"01 000 100" 第5行地址lcd_wdat(0x1f); //"XXX 11111" 第5行数据lcd_wcmd(0x45); //"01 000 101" 第6行地址lcd_wdat(0x0a); //"XXX 01010" 第6行数据lcd_wcmd(0x46); //"01 000 110" 第7行地址lcd_wdat(0x1f); //"XXX 11111" 第7行数据lcd_wcmd(0x47); //"01 000 111" 第8行地址lcd_wdat(0x00); //"XXX 00000" 第8行数据//第二个自定义字符lcd_wcmd(0x48); //"01 001 000" 第1行地址lcd_wdat(0x01); //"XXX 00001" 第1行数据lcd_wcmd(0x49); //"01 001 001" 第2行地址lcd_wdat(0x1b); //"XXX 11011" 第2行数据lcd_wcmd(0x4a); //"01 001 010" 第3行地址lcd_wdat(0x1d); //"XXX 11101" 第3行数据lcd_wcmd(0x4b); //"01 001 011" 第4行地址lcd_wdat(0x19); //"XXX 11001" 第4行数据lcd_wcmd(0x4c); //"01 001 100" 第5行地址lcd_wdat(0x1d); //"XXX 11101" 第5行数据lcd_wcmd(0x4d); //"01 001 101" 第6行地址lcd_wdat(0x1b); //"XXX 11011" 第6行数据lcd_wcmd(0x4e); //"01 001 110" 第7行地址lcd_wdat(0x01); //"XXX 00001" 第7行数据lcd_wcmd(0x4f); //"01 001 111" 第8行地址lcd_wdat(0x00); //"XXX 00000" 第8行数据}//LCD初始化设定void lcd_init(){lcd_wcmd(0x38); //设置LCD为16X2显示,5X7点阵,八位数据借口delay(1);lcd_wcmd(0x0c); //LCD开显示及光标设置(光标不闪烁,不显示"-")delay(1);lcd_wcmd(0x06); //LCD显示光标移动设置(光标地址指针加1,整屏显示不移动)delay(1);lcd_wcmd(0x01); //清除LCD的显示内容delay(1);}//闰年的计算bit leap_year(){bit leap;if((year%4==0&&year%100!=0)||year%400==0)//闰年的条件leap=1;elseleap=0;return leap;}//星期的自动运算和处理unsigned char week_proc(){ unsigned char num_leap;unsigned char c;num_leap=year/4-year/100+year/400;//自00年起到year所经历的闰年数if( leap_year()&& month=2 ) //既是闰年且是1月和2月c=5;elsec=6;week=(year+para_month[month]+date+num_leap+c)%7;//计算对应的星期return week;}//更新显示缓冲区void update_disbuf(unsigned char t1,unsigned char t2[],unsigned char dis_h,unsigned char dis_m,unsigned char dis_s){ dis_buf1[0]=t1; //dis_buf1[1]=0x20; //空格dis_buf1[2]=50; //'2'dis_buf1[3]=48; //'0'dis_buf1[4]=year/10+48;dis_buf1[5]=year%10+48;dis_buf1[6]=0x2d;dis_buf1[7]=month/10+48;dis_buf1[8]=month%10+48;dis_buf1[9]=0x2d; //'-'dis_buf1[10]=date/10+48;dis_buf1[11]=date%10+48;dis_buf1[12]=0x20;dis_buf1[13]=dis_week[4*week];dis_buf1[14]=dis_week[4*week+1];dis_buf1[15]=dis_week[4*week+2];dis_buf2[0]=t2[0];dis_buf2[1]=t2[1];dis_buf2[2]=t2[2];dis_buf2[3]=t2[3];dis_buf2[4]=t2[4];dis_buf2[5]=t2[5];dis_buf2[6]=0x20; //空格if (alarm)dis_buf2[7]=0x01; //alarm=1，显示闹钟启用标致（第二个自定义字符）elsedis_buf2[7]=0x20; //alarm=0，不显示闹钟启用标致dis_buf2[8]=dis_h/10+48;dis_buf2[9]=dis_h%10+48;dis_buf2[10]=0x3a; //':'dis_buf2[11]=dis_m/10+48;dis_buf2[12]=dis_m%10+48;dis_buf2[13]=0x3a;dis_buf2[14]=dis_s/10+48;dis_buf2[15]=dis_s%10+48;}//时间和日期处理程序void pro_timedate(){sec++;if(sec > 59){sec = 0;min++;if(min>59){min=0;hour++;if(hour>23){hour=0;date++;if(month==1||month==3||month==5||month==7||month==8||month==10||month== 12)if (date>31){date=1;month++;} //大月31天if(month==4||month==6||month==9||month==11)if (date>30){date=1;month++;} //小月30天if (month==2){if( leap_year())//闰年的条件{if (date>29){date=1;month++;}} //闰年2月为29天else{if (date>28){date=1;month++;}} //平年2月为28天}if (month>12) {month=1;year++;}if (year>99) year=0;}}}week_proc();if (sec==armsec && min==armmin &&hour==armhour){if (alarm)TR1=1; //闹钟启用时，报警时间到,启动Timer1}}//显示处理程序void pro_display(){ unsigned char i;lcd_pos(0x00);for (i=0;i=15;i++){lcd_wdat(dis_buf1[i]);}lcd_pos(0x40);for (i=0;i=15;i++){lcd_wdat(dis_buf2[i]);}}//Timer0中断处理程序,秒的产生void timer0() interrupt 1{TH0=0xdc; //Timer0置10ms定时初值dc00H(2^16=65536D,dc00H=56320D)TL0=0x00; //定时时间=(65536-56320)*(1/11.0592)*12=10ms (f0=11.0592Mhz)sec100++;if(sec100 >= 100) //1秒时间 (100*10ms=1000ms=1s){sec100 = 0;pro_timedate();//调用时间和日期处理程序}if(sec&0x01) / /"willar"闪一秒，停一秒update_disbuf(0x00," ",hour,min,sec); //0x0 0表示显示00位置的自定义字符elseupdate_disbuf(0x00,"willar",hour,min,sec);pro_display(); //调用显示处理函数}//按键扫描程序unsigned char scan_key(){skey=0x00; //给变量vkey置初值skey|=PRE; //读取PRE键的状态skey=skey<<1; //将PRE键的状态存于skey的B1位skey|=SET; //读取SET键的状态,并存于skey的B0位return skey; //返回skey的键值(即PRE,SET的状态)//外部中断INT0中断处理程序void int0() interrupt 0{TR0=0;//禁止Timer0IE=0;//禁止中断lcd_wcmd(0x0e); //显示光标"_",整个光标不闪烁alarm=1;update_disbuf(0x50,"alarm:",armhour,armmin,armsec); //更新显示数据，0x50表示要显示"P"pro_display(); //调用显示处理程序lcd_pos(0x47); //使光标位于第一个调整项下flag=0;vkey=0x03;while(flag^0x0a){skey = scan_key(); //扫描按键状态if (skey^vkey) //若skey与vkey相同,跳出循环,相异执行循环体{ delay(10); //去按键抖动skey = scan_key(); //转回扫描按键状态if (skey^vkey) //若skey与vkey相同,跳出循环,相异执行循环体{ vkey=skey; //将skey的值付给vkeyif (skey==0x01) //PRE 键按下{ flag++; / /调整标志位加1switch (flag) //将光标置于相应调整位置{cas e 1: lcd_pos(0x49);break; //光标置小时报警设置位置cas e 2: lcd_pos(0x4c);break; //光标置分钟报警设置位置cas e 3: lcd_pos(0x4f);break; //光标置秒时报警设置位置cas e 4: update_disbuf(0x50,"time: ",hour,min,sec);pro_display();lcd_pos(0x05);break; //光标置年调整位置cas e 5: lcd_pos(0x08);break; //光标置月调整位置cas e 6: lcd_pos(0x0b);break; //光标置日调整位置cas e 7: lcd_pos(0x49);break; //光标置时调整位置cas e 8: lcd_pos(0x4c);break; //光标置分调整位置cas e 9: lcd_pos(0x4f);break; //光标置秒调整位置def ault:break;}}if(skey==0x02) //SET键按下{ pro_key();//转设置按键处理程序}}}}lcd_wcmd(0x0c); //设置LCD开显示及光标不闪烁,不显示"-"lcd_wcmd(0x01); //清除LCD的显示内容IE=0x8f; / /CPU开中断,INT0,INT1,开中断TR0=1;//Timer0启动}//主程序,初始化及初值设定void main(){lcd_init(); //初始化LCDlcd_sef_chr(); //写入自定义字符号hour=0;min=0;sec=0; //开机时的时,分,秒显示armhour=0;armmin=0;armsec=0; //开机时的时,分,秒报警初值year= 5; month=1;date=1; //开机时的年,月,日,星期显示week_proc();alarm=1; //初始开机，启用闹钟IE = 0x8f; //CPU开中断,INT0,INT1,Timer0,Timer1开中断IP = 0x04; //设置INT0为中断最高优先级IT0=0;IT1=0; //外部INT0,INT1设置为电平触发方式（注意，触发不要选边沿方式，易误动） TMOD = 0x11; //Timer0,Timer1工作于模式1, 16位定时方式TH0 = 0xdc;TL0 = 0x00; //Timer0置10ms定时初值TH1 = 0xff;TL1 = 0x00; //Timer1置初值TR0 = 1; //Timer0启动TR1 = 0;while(1);}//设置按键处理程序void pro_key(){switch (flag){case 0:alarm=!alarm; //启用或关闭闹钟（alarm=1:启用,alarm=0:关闭)update_disbuf(0x50,"alarm:",armhour,armmin,ar msec); //更新显示数据pro_display();//调用显示处理lcd_pos(0x47);break;//光标回到原调整位置case 1:armhour++;if (armhour>23) armhour=0;update_disbuf(0x50,"alarm:",armhour,armmin,ar msec); //更新显示数据pro_display();//调用显示处理lcd_pos(0x49);break;//光标回到原调整位置case 2:armmin++;if (armmin>59) armmin=0;update_disbuf(0x50,"alarm:",armhour,armmin,ar msec);pro_display();lcd_pos(0x4c);break;case 3:armsec++;if (armsec>59) armsec=0;update_disbuf(0x50,"alarm:",armhour,armmin,ar msec);pro_display();lcd_pos(0x4f);break;case 4:year++;if (year> 99) year= 0;week_proc();//星期自动运算update_disbuf(0x50,"time:",hour,min,sec);pro_display();lcd_pos(0x05);break;case 5:month++;if (month>12) month=1;week_proc();//星期自动运算update_disbuf(0x50,"time:",hour,min,sec);pro_display();lcd_pos(0x08);break;case 6:date++;if(month==1||month==3||month==5||month==7||month==8||month==10||month== 12)if (date>31) date=1; //大月31天if(month==4||month==6||month==9||month==11)if (date>30) date=1; //小月30天if (month==2){if(leap_year())//闰年的条件{if (date>29) date=1;} //闰年2月为29天else{if (date>28) date=1;}} //平年2月为28天week_proc();//星期自动运算update_disbuf(0x50,"time:",hour,min,sec);pro_display();lcd_pos(0x0b);break;case 7:hour++;if (hour>23) hour=0;update_disbuf(0x50,"time:",hour,min,sec);pro_display();lcd_pos(0x49);break;case 8:min++;if (min>59) min=0;update_disbuf(0x50,"time:",hour,min,sec);pro_display();lcd_pos(0x4c);break;case 9:sec++;if (sec>59) sec=0;update_disbuf(0x50,"time: ",hour,min,sec);pro_display();lcd_pos(0x4f);break;default:break ;}}//Timer1中断处理程序,产生报警的声音void timer1() interrupt 3{TH1=0xff;TL1=0x00;SPK=~SPK;}//外部中断INT1中断处理程序,停止报警声音void int1() interrupt 2{if(TR1)TR1=0;}//DS1302时钟程序#include <stc89c52.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned int/******************************************************************** ///少占鱼制作河北正定欢迎您长沙航空职业技术学院//2010 年QQ:411656434//版权所有:#define LCD1602_RS P2_5 //定义引脚#define LCD1602_RW P2_6#define LCD1602_E P2_7#define LCD1602_IO P0#define Busy 0x80 //用于检测LCD1602状态字中的Busy标识const uchar num[]=" 3456789+";uchar code a[] = {" E N v"};void WriteData(uchar DAT);void WriteCommand(uchar command,BuysC);uchar ReadData(void);void Readbusy(void);void LCD1602_Init(void);void DisplayOneChar(uchar X, uchar Y, uchar DData);void Displaystring(uchar X, uchar Y, uchar *DData);void Delay5Ms(void);void Delay400Ms(void);void delayms(uint);void delays(uint m) ;void delayus(uchar x) ;sbit DS1302_CLK =P2^0;// P1^0;sbit DS1302_IO =P2^1;// P1^1;sbit DS1302_RST =P2^2;// P1^2;uchar shuju;unsigned char time[]={0x11,0x03,0x28,0x01,0x12,0x39,0x00};// 初始化时间年月日星期时分秒uchar Display_Buffer[12]={"12:25:00"};//时、分、秒的格式uchar riqi[12]={"11-03-28"};//年、月、日的格式uchar xingqi[5]="week";//星期unsigned char second,minute,hour,week,day,month,year;/******************1602函数********************************//******************************************************************** /void delays(uint m){uint i,j;for(i=0;i<m;i++){for(j=0;j<1000;j++){;}}}void Delay(void){unsigned char i;unsigned int j;for(i=0;i<200;i++)for(j=300;j>0;j--);/******************************************************************** *********函数功能:向DS1302送一字节数据子程序入口参数:出口参数:********************************************************************* ********/void InputByte(unsigned char BYTE){char i;for(i=8;i>0;i--){ //前面在read_ds1302()函数里已经把CLK清0了DS1302_CLK=0;//这里再清0一次，看着清楚。
DS1302芯片 1602液晶显示
DS1302芯片+1602液晶显示网上的DS1302与1602搭配的程序很多都有很大问题。
我写个全的，而且写得很细，让大家看看好了解,端口自己修改即可#include ;#include ;/*********************************端口定义**********************************/sbit sclk = P3^4;sbit io= P3^3;sbit rst= P3^5;sbit rs=P1^0;sbit en=P1^2;sbit rw=P1^1;#define uchar unsigned char#define uint unsigned intucharflag,second,minute,hour,week,day,month,year;//秒、分、时、星期、日、月、年void delay(uint z) //延时子程序{uint x,y;for(x=z;x>;0;x--)for(y=110;y>;0;y--);}void delayus(){_nop_();_nop_();_nop_();_nop_();}void write_1602dat(uchar dat)//定义一个带参数的写数据子程序{rs=1; //1602的rs为0时，接收命令，为1时接收数据P0=dat;//把void write_shu(uchar shu)中的COM中的数据给P0口delay(5);en=1;delay(5);en=0;delay(5);}void write_1602com(uchar com)//定义一个带参数的写命令子程序{rs=0; //1602的rs为0时，接收命令，为1时接收数据P0=com;//把void write_com(uchar com)中的COM中的数据给P0口delay(5);en=1;delay(5);en=0;delay(5);}void Write1602(uchar add,uchar dat){write_1602com(add);write_1602dat(dat);}void init1602()//定义一个初始化子程序{en=0;rw=0;write_1602com(0x38);//调用 write_com子程序并把0x38赋给P0口，显示模式打开write_1602com(0x0e);//调用 write_com子程序并把“开显示，显示光标，光标闪烁”指令码赋给P0口write_1602com(0x06);//调用 write_com子程序并把“地址指针加1，整屏不移动”指令码赋给P0口//write_com(0x80+0x10);//数据指针初始化，让指针指向可显示的最右端write_1602com(0x80);//数据指针初始化，让指针指向最左端，显示从第一行开始write_1602com(0x01);//调用 write_com子程序并把"清零指"令码赋给P0口Write1602(0x80,'2');Write1602(0x81,'0');Write1602(0x80+4,'-');Write1602(0x80+7,'-');Write1602(0x80+0x40+5,':');Write1602(0x80+0x40+8,':');}/********************写一个字节**************/ void write_1302byte(dat){uchar i;sclk=0;delayus();for(i=8;i>;0;i--){io=dat&0x01;//只要是从低位取数，向高位一定要和0X01与delayus();sclk=1;//为写数据制造上升沿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设置CGRAM地址的指令
从这个指令可以看出指令数据的高2位已固定是01，只有后面的6位 是地址数据，而这6位中的高3位就表示这八个自定义字符，最后的3 位就是字模数据的八个地址了。例如第一个自定义字符的字模地址为 01000000－01000111八个地址。我们向这8个字节写入字模数据，让它 能显示出“℃” 地址：01000000 数据：00010000 图示:○○○■○○○○ 01000001 00000110 ○○○○○■■○ 01000010 00001001 ○○○○■○○■ 01000011 00001000 ○○○○■○○○ 01000100 00001000 ○○○○■○○○ 01000101 00001001 ○○○○■○○■ 01000110 00000110 ○○○○○■■○ 01000111 00000000 ○○○○○○○○
user[]={0x10,0x06,0x09,0x08,0x08,0x09,0x06,0x00};//字符℃ */ 写入时先设置CGRAM地址 0X40；显示是直接取CGRAM的数据
功能：设定下一个要存入数据的CGRAM的地址。 (注意这里我们送地址的时候应该 是0x80+Address，这也是前面说到写地址命令的时候要加上0x80的原因)
9.读取忙信号或AC地址指令
功能：<1> 读取忙碌信号BF的内容，BF=1表示液晶显示器忙，暂时无法接收单片机 送来的数据或指令; 当BF=0时，液晶显示器可以接收单片机送来的数据或指令; <2> 读取地址计数器(AC)的内容。
市面上大部分的字符型液晶。
1602LCD的特性
+5V电压，对比度可调 内含复位电路 提供各种控制命令,如：清屏、字符闪烁、光标闪 烁、显示移位等多种功能 有80字节显示数据存储器DDRAM 内建有160个5X7点阵的字型的字符发生器CGROM 8个可由用户自定义的5X7的字符发生器CGRAM
我们往DDRAM里的00H地址处送一个数据，譬如0x31(数字1的代码) 并不能显示1出来。这是令初学者很容易出错的地方，原因就是如果 你要想在DDRAM的00H地址处显示数据，则必须将00H加上80H， 即0X80+0x00，若要在DDRAM的01H处显示数据，则必须将01H加上 80H即 0X80+0x01。依次类推。一会讲控制指令的的第8条DDRAM地 址的设定时，你就可以明白了
对DDRAM的内容和地址操作，HD44780的指令集及其设 置说明，共有11条指令：
基本操作时序： 读状态 输入：RS=L，RW=H，E=H 输出：DB0～DB7=状态字 写指令 输入：RS=L，RW=L，E=下降沿脉冲，DB0～DB7=指令码 输出：无 读数据 输入：RS=H，RW=H，E=H 输出：DB0～DB7=数据 写数据 输入：RS=H，RW=L，E=下降沿脉冲，DB0～DB7=数据 输出：无
字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条 线是背光电源线VCC(15脚)和地线GND(1置了DDRAM（显示数据存储RAM）、CGROM（字符存 储ROM）和CGRAM（用户自定义RAM）。 DDRAM就是显示数据RAM，用来寄存待显示的字符代码。共80个字 节，其地址和屏幕的对应关系如下表：
也就是说想要在LCD1602屏幕的第一行第一列显示一个“A”字,就要向DDRAM的00H地址写入“A”的 代码就行了。但具体的写入是要按LCD模块的指令格式来进行的，后面我会讲到的。一行有 40个地址 在1602中我们就用前16个就行了。第二行也一样用前16个地址。对应如下： DDRAM地址与显示位置的对应关系
功能：设定数据总线位数、显示的行数及字型。参数设定的情况如下： 位名 设置 DL 0=数据总线为4位 1=数据总线为8位 N 0=显示1行 1=显示2行 F 0=5×7点阵/每字符 1=5×10点阵/每字符
7.设定CGRAM地址指令
功能：设定下一个要存入数据的CGRAM的地址。
8.设定DDRAM地址指令
10.数据写入DDRAM或CGRAM指令
功能：<1> 将字符码写入DDRAM，以使液晶显示屏显示出相对应的字符; <2> 将用户自己设计的图形存入CGRAM。
11.从CGRAM或DDRAM读出数据的指令
功能：读取DDRAM或CGRAM中的内容。 基本操作时序： 读状态 输入：RS=L，RW=H，E=H 输出：DB0～DB7=状态字 写指令 输入：RS=L，RW=L，E=下降沿脉冲，DB0～DB7=指令码 输出：无 读数据 输入：RS=H，RW=H，E=H 输出：DB0～DB7=数据 写数据 输入：RS=H，RW=L，E=下降沿脉冲，DB0～DB7=数据 输出：无
1.清屏指令
功能：<1> 清除液晶显示器，即将DDRAM的内容全部填入“空白”的字符码20H; <2> 光标归位，即将光标撤回液晶显示屏的左上方; <3> 将地址计数器(AC)的值设为0。
2.光标归位指令
功能：<1> 把光标撤回到显示器的左上方; <2> 把地址计数器(AC)的值设置为0; <3> 保持DDRAM的内容不变
1602液晶（LCD）
什么是1602LCD液晶
1602液晶也叫1602字符型液晶 它是一种专门用来显示字母、数字、符 号等的点阵型液晶模块 它有若干个5X7或者5X11等点阵字符位组成， 每个点阵字符位都可以显示一个字符。每位之间有一个点距的间隔 每行之间也有也有间隔 起到了字符间距和行间距的作用，正因为如 此 所以他不能显示图形 （用自定义CGRAM，显示效果也不好） 1602LCD是指显示的内容为16X2,即可以显示两行，每行16个字符液晶 模块（显示字符和数字）。 目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理 是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于
5.设定显示屏或光标移动方向指令
功能：使光标移位或使整个显示屏幕移位。参数设定的情况如下： S/C R/L 设定情况 0 0 光标左移1格，且AC值减1 0 1 光标右移1格，且AC值加1 1 0 显示器上字符全部左移一格，但光标不动 1 1 显示器上字符全部右移一格，但光标不动
6.功能设定指令 （非常重要的指令）
1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形， 如下表所示，这些字符有：阿拉伯数字、英文字母的大小写、常 用的符号、和日文假 名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B （41H），显示时模块把地址41H中的点 阵字符图形显示出来，我们就能看到字母“A”
3.输入模式设置指令
功能：设定每次写入1位数据后光标的移位方向，并且设定每次写入的一个字符是否 移动。 参数设定的情况如下所示： 位名 设置 I/D 0=写入新数据后光标左移 1=写入新数据后光标右移 S 0=写入新数据后显示屏不移动 1=写入新数据后显示屏整体右移1个字
4.显示开关控制指令
功能：控制显示器开/关、光标显示/关闭以及光标是否闪烁。参数设定的情况如下： 位名 设置 D 0=显示功能关 1=显示功能开 C 0=无光标 1=有光标 B 0=光标不闪烁 1=光标闪烁
读状态 读数据
输入：RS=0，RW=1，E=1 输入：RS=1，RW=1，E=1
写指令 写数据
输入：RS=0，RW=0，E=下降沿脉冲，DB0～DB7=指令码 输入：RS=1，RW=0，E=下降沿脉冲，DB0～DB7=数据
如何显示一个自定义的字符
我们从CGROM表上可以看到，在表的最左边是一列可以允许用户自定义的 CGRAM，从上往下看着是16个，实际只有8个字节可用。它的字符码是 00000000－00000111这8个地址，表的下面还有8个字节，但因为这个CGRAM 的字符码规定0－2位为地址，3位无效，4－7全为零。因此 CGRAM的字符码 只有最后三位能用也就是8个字节了。等效为0000X111，X为无效位，最后三 位为000－111共8个。 如果我们要想显示这8个用户自定义的字符，操作方法 和显示CGROM的一样，先设置DDRAM位置，再向DDRAM写入字符码，例 如“A”就是41H。现 在我们要显示CGRAM的第一个自定义字符，就向 DDRAM写入00000000B(00H),如果要显示第8个就写入00000111(08H),简单 吧！ 现在我们来看怎么向这八个自定义字符写入字模。
上表中的字符代码与我们PC中的字符代码是基本一致的。因此我们在向DDRAM写 C51字符代码程序时甚至可以直接用P1＝'A'这样的方法。PC在编译时就把“A”先转为 41H代码了。字符代码0x00～0x0F为用户自定义的字符图形RAM(对于5X8点阵的字符， 可以存放8组)，就是CGRAM了。后面我会详细说的。
