曲柄连杆机构的拆装
曲柄连杆机构拆装步骤
曲柄连杆机构拆装步骤1. 简介曲柄连杆机构是一种常见的机械传动装置，广泛应用于各种工业和交通设备中。
它由曲柄、连杆和活塞组成，通过曲柄的旋转运动将输入的旋转运动转化为活塞的往复运动。
本文将介绍曲柄连杆机构的拆装步骤，帮助读者了解如何正确进行拆卸和安装。
2. 工具准备在进行曲柄连杆机构的拆装之前，需要准备以下工具：•扳手•螺丝刀•锤子•润滑油•清洁布确保工具齐全，并检查其状态是否良好。
3. 拆卸步骤步骤1：断开供电并确保安全在进行任何拆卸工作之前，首先要断开供电或停止机械设备的运行。
确保自己和他人的安全。
步骤2：清洁和润滑在开始拆卸之前，应使用清洁布将曲柄连杆机构表面上的尘土和污垢清除干净。
然后，使用润滑油涂抹机构的关键部位，以便拆卸过程更加顺利。
步骤3：拆下活塞和连杆首先，使用扳手或螺丝刀拆下活塞上的螺栓。
然后，轻轻地将活塞从曲柄上取下。
接下来，使用扳手或螺丝刀拆下连杆上的螺栓，并将连杆从曲柄上取下。
步骤4：拆卸曲柄在拆卸曲柄之前，需要查看是否有附着在曲柄上的其他零件。
如果有，需要先将这些零件拆卸下来。
然后，在确认无其他附件后，使用扳手或螺丝刀拧下曲柄与机械设备之间的连接螺栓，并小心地将曲柄从机械设备中取出。
4. 安装步骤步骤1：清洁和润滑在进行安装之前，应确保所有零件的表面干净无尘，并使用润滑油对关键部位进行润滑。
步骤2：安装曲柄将准备好的曲柄小心地插入机械设备中，并使用扳手或螺丝刀拧紧连接螺栓。
确保曲柄与机械设备之间的连接牢固。
步骤3：安装连杆和活塞首先，将连杆与曲柄对准，并使用扳手或螺丝刀拧紧连接螺栓。
确保连杆与曲柄之间的连接稳固。
然后，将活塞插入连杆上，并使用扳手或螺丝刀拧紧连接螺栓。
步骤4：测试和调整在完成安装后，需要测试曲柄连杆机构的运行情况。
可以通过手动旋转曲柄来观察活塞的往复运动是否正常。
如果发现异常情况，应及时进行调整和修复。
5. 注意事项•在拆卸和安装过程中，要小心避免损坏零件表面。
发动机曲柄连杆机构拆装
发动机曲柄连杆机构拆装第一篇：发动机曲柄连杆机构拆装曲柄连杆机构拆装步骤1、将发动机摇至垂直位置，按规定顺序分次交叉（由两边向中间最少三次）拆下十个气缸盖固定螺栓，将螺栓取出放好，小心拆下气缸盖并放置木块上，取下汽缸垫放好＊按规定气缸盖螺栓、汽缸垫拆卸后应全部更换新的，这里不做要求，仍然继续使用。
2、将发动机摇至水平位置，转动曲轴，使一缸活塞处于下止点位置，分次拆下一缸连杆轴承螺栓，取下轴承盖，在连杆螺栓上安装保护套，防止刮伤气缸壁，然后取下活塞（注意不可用金属工具顶连杆轴瓦），将取下的活塞做好标记放置工作台，再转动曲轴按同样的方法拆下其余三个气缸的活塞，注意摆放顺序（活塞环不用取下）。
3、将发动机摇至倒立垂直位置，按规定顺序分次交叉（由两边向中间最少三次）拆下曲轴轴承盖、轴瓦、止推垫片放至工作台（注意曲轴轴承盖上的标记，安装时要按原来标记装回，轴瓦不能互换），取下曲轴，按要求摆放好。
＊按规定曲轴轴承盖螺栓拆卸后应全部更换新的，这里不做要求，仍然继续使用。
4、需清洗部位：气缸盖上下平面、曲轴轴瓦、连杆轴瓦、活塞、曲轴、气缸、气缸体平面。
5、安装前需润滑部位：曲轴轴瓦、曲轴各轴颈、连杆轴瓦、气缸壁、活塞6、将发动机摇至倒立垂直位置，放上曲轴，将装好轴瓦的轴承盖放置原来位置，止推垫片按规定方向放好，按规定顺序分次交叉（由中间向两边最少三次）装上曲轴轴承盖，最后扭力为65N/m+1/4圈。
在拧紧螺栓过程中，每拧紧一对螺栓，应检查一次曲轴转动是否顺畅。
8、将发动机摇至水平位置，转动曲轴，使一缸连杆轴颈处于上止点位置，在连杆螺栓上安装保护套，将活塞环开口错开120°，将一缸活塞装入一缸（注意活塞头部剪头标记朝前，连杆轴承方向需和连杆方向一致，各缸活塞、连杆轴承、轴瓦应装回原来位置，不能互换），连杆螺栓扭力30N/m+1/4圈。
再转动曲轴按同样的方法拆安装其余三个气缸的活塞。
在安装活塞过程中，每拧紧一对连杆轴承螺栓，应检查一次曲轴转动是否顺畅。
汽车机械系统结构与拆装-第02章曲柄连杆机构拆装
曲柄连杆机构拆装
气缸盖拆装
油底壳拆装
活塞连杆组件拆 装
曲轴飞轮组件拆 装
02 曲柄连杆机构拆装
项目导学
曲柄连杆机构是发动机各个机构、各个系统和一些其他零部件的安装基础，有些还是其他机构和系统的组成部分。 由机体组件、活塞连杆组件和曲轴飞轮组件三部分组成，如图 ：
●机体组件是固定机件，由气缸盖、气缸垫、气缸体及油底壳等组成； ●活塞连杆组件是往复运动机件，由活塞、活塞环、活塞销、连杆等部件组成； ●曲轴飞轮组件是旋转运动机件，由曲轴、飞轮以及安装在曲轴上的零部件组成。
02 曲柄连杆机构拆装
3.活塞环 2）活塞环类型
（1）气环
气环用于保证活塞与气缸壁间的密封，防 止气缸中的高温、高压燃气大量漏入曲轴箱， 同时还将活塞顶 部的大部分热量传给气缸壁， 起到导热作用，如图：
（2）油环
油环在活塞下行时，刮除气缸壁上多余的 机油；在活塞上行时，将机油均匀涂布在气缸 壁上。这样既可以防止机油窜入气缸燃烧，又 可以减小活塞、活塞环与气缸壁的磨损与摩擦 阻力，如图
02 曲柄连杆机构拆装
1.拆卸油底壳
任务实施
（1）用 E10套筒、接杆、棘轮扳手，按 下图所示方式拆下油底壳② 15个油底壳螺栓 ①。
（2）将刮刀的刃片插入曲轴箱和油底壳 之间，切断密封胶并拆下油底壳。
02 曲柄连杆机构拆装
2.安装油底壳
（1）使用铲刀，清除油底壳接触面上 所有旧的填料。清除后用抹布将接触面擦拭 干净。
02 曲柄连杆机构拆装
一、知识准备 1.油底壳
1.油底壳结构 油底壳一般为薄钢板冲压而成，有的发动机为了加 强散热效果采用铝合金铸造。它的形状取决于发动机的 总体布置和所需机油的容量。 油底壳中后部一般做得较深，以便发动机纵向倾斜 时机油泵仍能吸到机油。底部装有磁性的放油螺塞。放 油螺塞的密封垫为一次性使用，拆过后即要予以更换， 如图：
汽车构造与拆装项目四 曲柄连杆机构的拆装
2.注意事项
1) 按正确的操作步骤进行拆装，注意装配记号。 2) 密封元件应更换。 3) 装配活塞环时，应注意开口的方向。 4) 安装轴瓦时应做好清洁和润滑。 5) 发动机装复后无异响，无漏水、漏气、漏油现象，并且能正常运转。
3.相关图片认知
图4-1 活塞连杆组
图4-2 曲柄连杆机构
一、油底壳和机油泵拆装
1.活塞(见图4-36)
图4-36 活塞
图4-37 活塞顶部分类
图4-38 活塞环
3.活塞销(见图3-39)
图4-39 活塞销
图4-40 活塞销安装方式 a)全浮式安装 b)半浮式安装
3.活塞销(见图3-39)
图4-41 连杆
三、曲轴飞轮组(见图4-42)
图4-42 曲轴和飞轮
三、曲轴飞轮组(见图4-42)
任务一 活塞连杆组的拆装
任务一 活塞连杆组的拆装
任务准备中... 1.器材工具 2.注意事项 3.相关图片认知 一、油底壳和机油泵拆装 二、活塞连杆组拆装 一、机体组 二、活塞连杆组 三、曲轴飞轮组(见图4-42)
1.器材工具
1) 桑塔纳轿车AJR型发动机、拆装工作台和零件架。 2) 扭力扳手、气门弹簧拆装钳、气门油封钳、世达120件维修工具和桑塔纳轿车专 修工具等。
图4-19 装复活塞销
2.活塞连杆的分解和组装
图4-20 装复活塞销卡环
2.活塞连杆的分解和组装
图4-21 安装油环
2.活塞连杆的分解和组装
图4-22 安装气环
3.活塞连杆组的装复
图4-23 安装活塞
3.活塞连杆组的装复
图4-24 安装连杆轴承、轴承盖
3.活塞连杆组的装复
图4-25 曲柄连杆机构

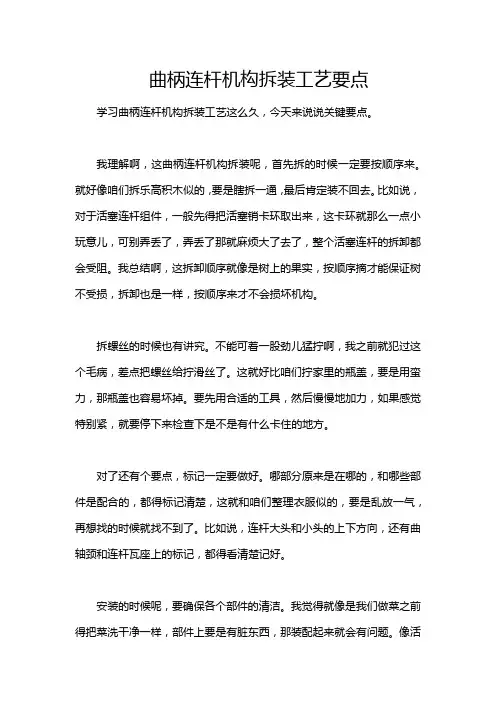

曲柄连杆机构拆装工艺要点
曲柄连杆机构拆装工艺要点学习曲柄连杆机构拆装工艺这么久，今天来说说关键要点。
我理解啊，这曲柄连杆机构拆装呢，首先拆的时候一定要按顺序来。
就好像咱们拆乐高积木似的，要是瞎拆一通，最后肯定装不回去。
比如说，对于活塞连杆组件，一般先得把活塞销卡环取出来，这卡环就那么一点小玩意儿，可别弄丢了，弄丢了那就麻烦大了去了，整个活塞连杆的拆卸都会受阻。
我总结啊，这拆卸顺序就像是树上的果实，按顺序摘才能保证树不受损，拆卸也是一样，按顺序来才不会损坏机构。
拆螺丝的时候也有讲究。
不能可着一股劲儿猛拧啊，我之前就犯过这个毛病，差点把螺丝给拧滑丝了。
这就好比咱们拧家里的瓶盖，要是用蛮力，那瓶盖也容易坏掉。
要先用合适的工具，然后慢慢地加力，如果感觉特别紧，就要停下来检查下是不是有什么卡住的地方。
对了还有个要点，标记一定要做好。
哪部分原来是在哪的，和哪些部件是配合的，都得标记清楚，这就和咱们整理衣服似的，要是乱放一气，再想找的时候就找不到了。
比如说，连杆大头和小头的上下方向，还有曲轴颈和连杆瓦座上的标记，都得看清楚记好。
安装的时候呢，要确保各个部件的清洁。
我觉得就像是我们做菜之前得把菜洗干净一样，部件上要是有脏东西，那装配起来就会有问题。
像活塞环的安装，必须要保证活塞环在活塞环槽里能自由转动，并且活塞环的开口要错开一定的角度，我理解这个角度是为了防止漏气，这可都是有讲究的呀。
说到工具的选择，那也很关键。
不同的螺栓要用不同规格的扳手，可不能将就。
我就有这么一回，没有合适的扳手，就用了一个差不多的，结果把螺栓头都给整得有点变形了。
我也知道我理解的可能还有局限性，这还要在不断的实践中去积累经验。
学这个拆装工艺啊，我还发现多看看维修手册这类的参考资料很有帮助，里面有好多精细的图片和详细的文字说明，能让自己更清楚哪里容易出错，每次看我都能发现一些自己之前没注意到的点。
同时呢，自己动手多拆几遍装几遍，自然就更熟练了。
不过我感觉这不是个容易事儿，每次拆装都会有点小问题出现，但是出现问题后仔细琢磨，就又能知道新的要点，我想这就是学习这门工艺的乐趣所在吧。
曲柄连杆机构拆装
2）测量操作
提
问
答 疑
Question and answer
Question and answer
机油回油孔、润滑油 有供安装曲轴用的上曲轴箱，汽
主油道、曲轴支撑座 缸体是组装发动机各机构和系统
等组成。
的基础件，并由它来保持发动机
各运动件相互之间的准确位置关
系。 汽缸体承受着较大的机械负
荷和热负荷，它的变形会破坏各
运动件间的准确位置关系，导致
发动机的技术状况变坏。
汽缸垫功用气缸垫
功用.swf
安装曲轴飞轮组
安装曲轴轴承
安装曲轴上止 推垫圈
安装曲轴
安装飞轮分总 成
拓展学习
认识游标卡尺：游标卡尺又称四用游标卡尺，简称卡尺，
是由刻度尺和卡尺制造而成的精密测量仪器，能够正确且简 单地从事长度、外径、内径及深度的测量，游标卡尺根据最 小刻度的不同分为0.05mm和0.02mm两种。
游标卡尺的使用方法
活塞连杆组拆装
活塞环类型
活塞结构
活塞的结构包括活塞顶、活塞头、活塞环槽、活塞销座孔、 卡簧槽、活塞裙、回油孔、恒范钢片等。
活塞销与连杆的连接方式
活塞销与连杆的连接方式有两种:全浮式和半浮式。
连杆结构
连杆由连杆螺栓、连杆下轴承、连杆轴承盖、连杆上轴承、 连杆杆身和连杆小头组成。
拆卸活塞连杆组
汽缸垫的作用主要是 密封汽缸盖和汽缸体 的结合面，防止气体、 冷却液和润滑油泄漏。
拆卸汽缸盖
拆卸汽缸盖分总成 拆卸汽缸盖衬垫
注意事项： 螺栓拆卸顺序不正确可 导致汽缸盖翘曲或开裂。 按照维修手册规定位置 进行撬动。
安装汽缸盖
安装汽缸盖衬垫
曲柄连杆机构拆装步骤
曲柄连杆机构拆装步骤
一、前言
曲柄连杆机构是内燃机的重要组成部分，其结构复杂，需要进行定期
维护和检修。
本文将详细介绍曲柄连杆机构的拆装步骤。
二、准备工作
1. 工具准备：扳手、梅花扳手、卡尺、量具等；
2. 拆卸前应先清洁曲轴箱内部，以避免灰尘等杂物进入曲柄连杆机构；
3. 确保拆卸时车辆处于平稳状态，并采取必要的安全措施。
三、曲柄拆卸
1. 先将发动机从车辆中取出，并放置在工作台上；
2. 用梅花扳手卸下发动机正时链条或齿轮；
3. 用扳手拧下曲轴前端盖螺丝，并取下前端盖；
4. 用卡尺或量具测量曲轴主轴颈直径和圆度，如不符合规定尺寸应更
换新的曲轴。
四、连杆拆卸
1. 将连杆盖板螺丝依次拧下，并取下连杆盖板；
2. 用扳手拆下连杆螺栓，取下连杆和活塞组件；
3. 用卡尺或量具测量连杆轴颈直径和圆度，如不符合规定尺寸应更换新的连杆。
五、曲柄及连杆安装
1. 将新的曲轴放入曲轴箱中，并安装前端盖；
2. 安装曲轴前端盖螺丝，并用扳手拧紧；
3. 将新的连杆放入曲轴箱中，并用扳手拧上螺栓；
4. 用扭矩扳手按照规定扭矩拧紧螺栓；
5. 安装活塞组件，将连杆盖板安装在曲轴箱上，并依次拧紧螺丝。
六、总结
以上是曲柄连杆机构的拆装步骤，需要注意的是，在进行拆卸前应先清洁曲轴箱内部，以避免灰尘等杂物进入曲柄连杆机构。
在安装时要按照规定操作步骤进行操作，以确保发动机正常运转。
实验一 曲柄连杆机构的拆装
图 S - 1 曲轴的动不平衡
破坏了原有的平衡状态。所以,在曲轴修理竣工前还应进行动平衡检验和处理。
零件的动平衡检验在动平衡机上进行。图 S - 2 所示的曲轴动平衡机由机械部分、传感器、
光电基准信号发生器、电气控制和电测箱等部分组成。
机械部分包括动力箱和摇摆架两部分。动力箱位于机器的右端的中部,箱内有主轴、联轴
1— 传感线 圈; 2 —永久 磁铁 ; 3—摆 架;
统,经移相器 4 检正相位后,由电测箱的仪表显示,
4—移 相器; 5—毫 安表
即可确定不平衡量的方位和数值,根据不平衡量的方位和数值在相应的曲轴曲柄上钻去适当的
质量而得到平衡。
汽车主要零件及组合件的允许不平衡值见表 S - 1
表 S - 1 汽车主要零件和组合件的允许不平衡值
实验八 气门磨削与气门座铰削
一、实验目的 了解气门磨削和气门座铰削的工艺过程。
· 289 ·
二、实验内容 气门的磨削和气门座的铰削。 三、实验设备及工、量具 气门光磨机、气门座铰刀一套、实验用气门和气缸盖。 四、实验步骤及操作方法 参考第三章第二节的有关内容。 五、实验结果分析 写出气门光磨和气门座铰削的工艺过程报告 (在气 门座铰 削报告 中画 出用不 同的 铰刀 铰削 气 门 座 时 的 简 图 ,并 标 注 气 门 座 口 的 角 度 。)
· 287 ·
图 S - 2 曲轴动平衡机
1—电 测箱; 2—主 轴; 3— 动力 箱; 4— 摇摆 架
器、制动机构、光电信号发生器和电机等。摇摆架支承工件,为弹性支撑结构,其位置可按被
试曲轴的尺寸进行调节。
传感器的结构为电磁惯性式,其作用是为本机提供原始测量数据,它将曲轴的不平衡量转
换成电信号。
汽车发动机曲柄连杆机构认知与拆装的教学实施
1 教学整体设计1.1 对接典型工作任务，选择教学内容曲柄连杆机构是发动机的主要运动机构，也是导致发动机故障的主要部件，曲柄连杆机构的拆装是汽车维修岗位具有代表性的工作任务。
基于发动机维修工作过程，设置活塞连杆组和曲轴飞轮组的部件认知、拆卸、安装等6个任务，共计16个学时。
1.2 对接职业岗位标准，设置三维目标（1）基于职业岗位标准，设置三维目标。
根据专业人才培养方案，构建专业课程体系，依据汽车维修工国家职业标准和汽车领域1+X 职业技能等级标准，将爱岗敬业、安全规范、精益求精等工匠精神融入教学，细化人才培养规格，层层分解课程目标，制定曲柄连杆机构认知与拆装的三维教学目标（表1）。
（2）基于岗位能力需求，确定重点难点。
根据企业岗位调研，掌握曲柄连杆机构各部件的构造与功用是分析发动机故障的理论基础，各部件的规范拆装是完成发动机故障维修的重要基础性工作，也是汽车维修岗位必备的技能。
基于此，确定本项目的教学重点为：拆装工具的选择与使用；拆装工作流程及工艺标准。
教学难点为：曲柄连杆机构的工作原理；活塞环的选配；曲轴主轴承盖装配顺序的确定。
1.3 对接学情分析报告，制定教学策略本课程授课对象为汽车运用与维修专业高一年级学生，学生前期已学习了汽车文化和本课程模块一的内容，对发动机外围零部件和发动机相关名词术语有一定的认知。
通过问卷星对学生学习特点分析发现，学生有较强的求知欲和好奇心、能够积极参与讨论、能够围绕设定的问题积极思考、有强烈的表现欲、信息工具使用熟练、动手能力较强，但做事粗心、自控力及语言表达能力较差、分析问题的能力较弱、对理论知识学习缺乏兴趣、实习实训操作规范意识不强。
（1）基于真实工作案例，构建教学情境。
以汽车发动机的故障案例为切入点，以案例引入项目、教汽车发动机曲柄连杆机构认知与拆装的教学实施四川省剑阁职业高级中学校 王德明，侯继松，王治建表1 曲柄连杆机构认知与拆装的三维教学目标12师引导思路、学生主动参与的方式激发学生学习兴趣。
汽车大赛曲柄连杆机构拆装流程
记录测量数据
测量后及时在维修记录表中填写数据；查阅维修手册相应的标准数据判断结果并制定维修方案
清理塑料间隙规
完全清除曲轴主轴颈、曲轴主轴承处的塑料间隙规
五、测量曲轴主轴承轴颈（主轴承间隙超标的主轴承轴颈）
稳定安放曲轴，清洁超标的曲轴主轴颈表面
将曲轴竖直放置在飞轮上（以飞轮为底座）清洁主轴承间隙超标的主轴承轴颈测量表面（用无纺布擦拭或气枪即可）
记录测量数据
测量后及时在维修记录表中填写数据，查阅维修手册相应的标准数据判断结果并制定维修方案
清洁整理量具
测量后拆下量具放置到指定位置
四、测量曲轴主轴承间隙
清洁曲轴主轴颈和主轴承盖轴承测量表面
清洁曲轴主轴颈和主轴承盖轴承测量表面（用无纺布擦拭或气枪即可）
安装塑料线间隙规
按轴承宽度，切割塑料线间隙规长度，将塑料线沿轴向放在主轴承轴颈和主轴承盖轴承之间
拆下主轴承盖
采用将螺栓插入主轴承盖螺栓孔晃动的方式
清洁曲轴测量表面
清洁曲轴第三道主轴颈测量表面（用无纺布擦拭或气枪即可）
安装百分表
将磁性表座吸附在汽缸体上，调整白分表，使百分表表头紧贴在曲轴第三道主轴颈的测量表面上，并对百分表预压（1mm）、调零
测量曲轴不圆度
平稳转动曲轴，同时管擦百分表的数值，曲轴不圆度为百分表左右偏摆值之和
六、检查曲轴主轴承轴颈和曲轴主轴承
拆下曲轴主轴承
只能用手推出
目视检查曲轴主轴承
目视检查曲轴主轴承定位凸缘
目视检查曲轴主轴承工作面
目视检查曲轴主轴承背面
目视检查曲轴主轴颈
目视检查曲轴主轴颈的表面磨损
曲轴主轴承检查可以在测量曲轴间隙时检查（必须拆下曲轴主轴承进行检查）
学习任务5机体组及曲柄连杆机构的结构与拆装
1. 准备工具和材料
在开始拆装之前，需要准备好所 需的工具和材料，例如螺丝刀、 锤子、钳子、润滑油等。
4. 安装曲柄连杆机构
在安装曲柄连杆机构时，需要按 照一定的顺序和步骤进行，先安 装曲轴和连杆，然后安装活塞和 气缸盖。
5. 安装外部附件
在安装好曲柄连杆机构之后，需 要安装外部附件，例如气缸体等。
故障1
机体组出现裂纹或断裂。
01
排除方法1
02 检查机体组的材料和工艺，确
保符合设计要求，及时更换损 坏的机体组。
排除方法2
03 加强机体组的刚度和强度，如
增加加强筋或改变材料等。
故障2
机体组安装不正或松动。
04
排除方法1
05 检查机体组的安装位置和固定
方式，确保安装正确、牢固。
排除方法2
06 使用合适的紧固件或调整机体
检查曲柄连杆机构各部件的磨损 情况，及时更换磨损严重的部件
。
故障2
曲柄连杆机构出现异常声响或振 动。
05 维护与保养
机体组的维护与保养
机体清洁
定期清除机体上的灰尘和杂物 ，保持机体清洁，防止杂物进 入机体内部，影响机体的正常
运转。
检查紧固件
定期检查机体的紧固件，如螺 栓、螺母等，确保其紧固，防 止松动造成机体损坏。
曲柄连杆机构工作原理
在气缸内燃烧压力的作用下，活塞向下运动，通过连杆将此运动传递给曲轴， 曲轴再通过齿轮、链条等传动机构将动力输出。
02 机体组结构与拆装
机体组的组成
01
02
03
04
气缸体
是发动机的基础结构，承载着 曲柄连杆机构和各个运动部件
。
气缸盖
曲柄连杆机构拆装工艺流程
曲柄连杆机构拆装工艺流程英文回答：The disassembly and assembly process of a crankshaft connecting rod mechanism involves several steps to ensure the proper removal and installation of the components. Here is a detailed description of the process:1. Preparation: Before starting the disassembly process, it is important to gather all the necessary tools and equipment. This may include wrenches, pliers, a hammer, and a socket set. Additionally, it is crucial to have a clean and well-organized workspace to avoid losing any small parts.2. Disassembly: The first step in the disassembly process is to remove any external components that may be attached to the crankshaft connecting rod mechanism. This may include the piston, cylinder head, and oil pan. Once these components are removed, the next step is to loosenand remove the connecting rod bolts that attach the connecting rod to the crankshaft. This can be done by using a socket wrench or a breaker bar. Once the bolts are removed, the connecting rod can be separated from the crankshaft.3. Inspection: After the disassembly process, it is important to inspect all the components for any signs of wear or damage. This includes checking the crankshaft for any cracks or scoring, as well as inspecting the connecting rod for any signs of bending or damage. If any issues are found, the necessary repairs or replacements should be made before proceeding with the assembly process.4. Cleaning: Once the inspection is complete, it is important to thoroughly clean all the components before reassembly. This can be done by using a degreaser and a brush to remove any dirt, oil, or debris. It is important to ensure that all the components are completely dry before proceeding with the assembly process.5. Assembly: The assembly process involves reversingthe steps taken during the disassembly process. This includes attaching the connecting rod to the crankshaft and tightening the connecting rod bolts to the specified torque. It is important to refer to the manufacturer's guidelinesfor the proper torque specifications. Once the connecting rod is securely attached to the crankshaft, the external components, such as the piston, cylinder head, and oil pan, can be reinstalled.6. Testing: After the assembly process is complete, itis important to test the crankshaft connecting rod mechanism to ensure proper functionality. This can be done by manually rotating the crankshaft to check for any abnormalities or restrictions. Additionally, it isimportant to check for proper alignment and clearance between the components.In conclusion, the disassembly and assembly process ofa crankshaft connecting rod mechanism involves several steps, including preparation, disassembly, inspection, cleaning, assembly, and testing. By following these steps and paying attention to detail, the process can becompleted successfully.中文回答：曲柄连杆机构的拆装过程涉及多个步骤，以确保零件的正确拆卸和安装。
拖拉机维修中曲柄连杆机构的拆装要领
拖拉机曲柄连杆机构是发动机的基本传动机构。
曲柄连杆机构是将燃料燃烧的热能，通过活塞往复运动，传给曲轴变成旋转运动机械能的重要拖拉机配件，是构成拖拉机发动机的骨架。
在维修拖拉机时，拆装曲柄连杆机构应该注意以下八个事项：1、拆装时要注意清洁，不要刮伤零件的表面。
2、装活塞环时，应注意一般柴油机活塞上端第一道气环是镀铬的，其开口不要对着活塞顶部的涡流凹坑。
气环有切槽或倒角时，应使切槽或倒角朝上。
各活塞环开口要均匀错开。
3、连杆与活塞安装时，要注意连杆大头和活塞顶上的标志，不要把方向弄反了。
活塞连杆装入汽缸时，活塞顶上的涡流凹坑或燃烧室应与缸盖上的涡流室或喷油器对好。
4、曲轴与主轴瓦、连杆轴瓦，活塞与缸筒，活塞销和销孔都要分组选配，不同组的不能装在一起。
同一发动机每套活塞连杆组重量相差不得超过规定值。
5、曲轴经修磨，缸筒经搪缸后，均应按修理尺寸选用配套的轴瓦和活塞。
6、主轴承盖及连杆轴承盖都不要互相调换或改变方向装配。
连杆轴承盖的配套号和连杆配套号要装在同一边，而且号码要相同。
7、主轴承、连杆轴承和缸盖的螺栓（或螺母）等均应用扭力扳手按规定的扭矩分几次逐个交替拧紧。
在农业机械和园林机械维修中，拆装和装配都是十分重要的工序，拆卸质量将直接影响修理进程和成本，而装配质量则直接决定机械的使用寿命。
若乱拆硬装，就容易损坏农业园林机械。
因此，在拆卸和安装时，应严格按规程进行。
（“园林机械行业网收集整理”）1.采棉头倾斜度的调节通过调整采棉头大梁两侧的吊臂长度，使机器作业时前部滚筒比后部滚筒低19毫米，这使得摘锭接触更多的棉花并使残余物从采棉头底部流出去。
吊臂长度为销对销距离584毫米，两个提升框架应调整一致，倾斜度调整应在棉行内进行。
2.压紧板间隙的调节压力板和摘锭尖端之间的间距可以通过调节压力板铰链上的螺母调节，大约为3~6毫米，通过实践应调整到压力板和摘锭的尖端间隙为1毫米左右为好，间隙过大会漏棉花，间隙过小摘锭会在压力板上划出深槽，损坏部件。
曲柄连杆机构拆装
检查部件状态
在安装前检查所有部件的状态，确保 它们没有损坏或磨损过度。如有需要 ，应及时更换。
06
调试与验收
调试方法及步骤
调试前的准备
空载试运行
确保所有零部件已正确安装，检查紧固件 是否松动，润滑系统是否正常。
在无负载状态下启动设备，观察曲柄连杆 机构的运转情况，检查是否有异常声响或 振动。
05
组装过程详解
组装步骤与方法
准备工具和材料
确保拥有正确的工具（如扳手、螺丝 刀、锤子等）和所需的部件（如连杆 、曲轴、轴承等）。
清洁部件
使用清洁剂和布擦拭所有部件，确保 它们没有油脂、污垢和其他杂质。
安装曲轴
将曲轴放置在发动机缸体中，确保曲 轴的油孔与缸体的油道对齐。
安装连杆
将连杆大端安装在曲轴的连杆轴颈上 ，并使用规定的扭矩拧紧连杆螺栓。
等故障。
曲轴磨损
曲轴磨损后会导致轴颈变细， 影响曲轴强度和刚度，进而引
发振动和噪声等问题。
飞轮松动
飞轮松动后会导致发动机运转 不平稳，产生振动和噪声等问
题。
03
拆卸过程详解
拆卸步骤与方法
准备工具
准备好相应的拆卸工具，如扳手 、螺丝刀、锤子等。
拆卸连接部件
首先拆卸曲柄连杆机构与其他部件 的连接，如拆卸曲柄销、连杆螺栓 等。
检查轴承、轴瓦等配合 间隙是否符合要求。
检查紧固件是否松动或 损坏。
检查密封件是否老化或 损坏。
损坏或磨损部件处理
01
02
03
04
对于轻微磨损的部件，可进行 修复后继续使用。
对于严重磨损或损坏的部件， 应及时更换。
新版-曲柄连杆机构拆装与调整
强度高、刚度大、韧性强、耐磨性高、重量轻。
精选课件
94
4、活塞销材料
低碳钢或低合金钢，表面渗碳或渗氮处理。
精选课件
95
5、活塞销结构——厚壁空心圆柱体
精选课件
96
活塞销结构类型
精选课件
97
6、活塞销连接方式
精选课件
98
活塞销连接方式比较
（1）全浮式活塞销——发动机在正常工作温度下 工作时，活塞销与活塞销座孔、活塞销与连杆小 头都是间隙配合，活塞销处于“浮动”状态。 （活塞销需要轴向定位）
第二密封面——窜入环槽的少量气体作用在环槽底面，形成第二密ห้องสมุดไป่ตู้ 面。
精选课件
77
气环的密封原理
精选课件
78
精选课件
79
2、活塞环的间隙
精选课件
80
3、气环的断面形状
精选课件
81
精选课件
82
各种断面形状气环的优缺点分析
精选课件
83
4、气环的泵油作用
精选课件
84
气环的泵油原理
气环的泵 油作用是 有害的
精选课件
6
曲柄连杆机构的工作条件
在高温、高压、高速、有化学腐蚀的条件下工作。
精选课件
7
曲柄连杆机构受力分析
曲柄连杆机构自身产生的作用力：
（1）气体压力 （2）往复惯性力 （3）离心力 （4）摩擦力
曲柄连杆机构受到外部 的作用力 ——汽车行驶 中产生的冲击力
精选课件
8
气体压力
FP——活塞所受气体压 力
的顺序。
精选课件
46
六、油底壳
1、作用——贮存机油、封闭曲轴箱。 2、材料——薄钢板冲压或铝合金铸造。
项目曲柄连杆机构的拆装资料
二、项目实施
(一)项目实施环境 项目实施前应准备好如下车辆、总成、工具、 量具、仪表、耗材等。 (1) 典型车辆。 (2) 典型发动机总成 (3) 曲柄连杆机构拆装专用工具、常用 工具。
(二) 拆卸计划与实施
1．扭力扳手的正确使 用 2．拆卸
9)用活塞环压缩器将编号 与各汽缸匹配的活塞和连 杆组件分别推人各汽缸中， 使活塞的前端标记朝 前．如图5-25所示。 10）安装连杆盖。按号码 把连杆盖与相应的连杆配 合。安装连杆盖，使前端 标记朝前，如图5-26所示。 在连杆盖螺母下面涂上薄 薄的一层发动机机油，安 装前分几次交替拧紧锁紧 螺母（力矩为29N· m +90°）。 11) 安装后油封座圈。用6 个螺栓（力矩为9.3N· m） 安装新垫片与油封座圈。
2 具体装配步骤
1)安装连杆轴瓦。将 轴瓦的凸起部分与连 杆盖上的凹槽（见图 5-16)对齐，将轴瓦装 入连杆和连杆盖中。 2）安装主轴瓦。将主 轴瓦如图5-17所示的 凸起部分与汽缸体上 的凹槽对齐，将5个上 主轴瓦推入．如图518所示.
3)将主轴瓦的凸起部分与 汽缸体上的凹槽对齐，将5 个下主轴瓦推入，如图519. 4）安装上止推垫片和曲轴。 将2个止推垫片安装在汽缸 体的3号轴颈位置下面，使 油槽朝外，如图5-20所示。 把曲轴放到汽缸体上，注 意放置时的方向。 5）安装主轴承盖和下止推 垫片。将2个止推垫片安装 在3号主轴承盖上，使油槽 朝外，如图5-21.
12）安装油泵与油底壳，安装机油滤清器。 13）安装汽缸盖、正时带和正时带轮。 14）在曲轴上安装飞轮。按对角顺序安装， 并分几次均匀拧紧安装螺栓（飞轮螺栓拧紧 力矩为78N· m)。
小结 本项目重点介绍了曲柄连杆机构的拆卸分 解与组装。过这部分的学习和实训，可以掌 握其分解与组装的过程、要求，零件的密封、 定位要求，而且对于拆装工具的使用方法、 要求也会有所了解并逐渐熟练。
曲柄连杆机构拆装要点
曲柄连杆机构拆装要点学习曲柄连杆机构拆装这么久，今天来说说关键要点。
首先呢，我理解在拆卸之前得做好准备工作。
这就好比你要出门旅行，得先把东西都收拾好。
拆卸前要把相关的工具都准备齐全了，像扳手、套筒这些，缺了一个到时候就抓瞎了。
要是拆到一半发现少个工具，那就只能干瞪眼，还可能损坏零件。
然后就是拆卸的顺序很关键。
我总结这就像是拆积木一样，得按照一定的顺序一块一块来。
一般是先拆外围的小部件，比如说活塞销卡环之类的。
这个卡环小小的，但是你要是不先把它拆下来，活塞销就很难拿下来。
这里我之前也有疑惑，为什么不能上来就拆大部件呢。
后来我想明白了，大部件往往和很多小部件连接着，先拆大的可能就把其他东西扯坏了。
再来，在拆的时候要小心标记每个部件的位置和安装方向。
我觉得这和拼图很像，每个拼图都有它正确的位置。
比如说连杆大头和小头的方向，如果装反了，那整个机构就没法正常工作了。
我记得有一次我模拟这个拆装，没有好好标记方向，到最后安装的时候就蒙圈了。
对了还有个要点，在拆卸的时候如果有些部件特别紧，不能蛮横地用大力气去拆。
这就像拔萝卜一样，你要是硬拔可能萝卜没拔出来，土都被你翻个底朝天了，还可能把萝卜拔断。
要用正确的工具，比如加个松动剂之类的慢慢来。
在安装的时候呢，要再次确认所有的部件是干净的，没有杂质。
这就像你做菜之前要把菜洗干净一样。
要是有脏东西在里面，机器运行起来就会有磨损。
最后我想说我也在不断学习。
我会参考一些机械类的教材，像《汽车构造》之类的书，书里有很多详细的图片和解释，对理解这些要点很有帮助。
还可以看看网上的机械论坛，里面有很多人分享自己的经验，说不定能解决自己遇到的疑惑呢。
