变压器绕组直流电阻的测量
变压器直流电阻测试方法原理
变压器直流电阻测试方法原理直流电阻测试是一种常用的测试方法,用于测量变压器绕组的直流电阻值。
直流电阻值可以反映绕组的接触和连接情况,以及绕组的电阻状态和绝缘状态。
直流电阻测试方法可以分为两种类型,即全电桥法和双电桥法。
这两种方法都使用了一定的测试电流,测量出的电压和电流值可以用来计算绕组的直流电阻。
1.全电桥法原理全电桥法是最常用的直流电阻测试方法之一、它基于电桥平衡原理,使用一个全电桥电路将测试绕组连接到四个电阻器上。
测试时,电桥的输入电压作为测试电流通过绕组,电流经过四个电阻器和测试绕组后返回。
电桥通过调节四个电阻器的阻值来平衡电桥电路。
当电桥平衡后,电桥两边的电压相等。
此时可以根据电桥电路的参数和电压、电流值计算出绕组的直流电阻值。
2.双电桥法原理双电桥法是一种改进的直流电阻测试方法,它同样基于电桥平衡原理,但使用了两个电桥来测试绕组的直流电阻。
测试时,一个电桥通过测试绕组,而另一个电桥通过一个已知值的标准电阻。
两个电桥的输出电压经过运算,可以得到绕组的直流电阻值。
相比于全电桥法,双电桥法能够消除电桥两端的接触电势差对测试结果的影响。
同时,双电桥法还可以对绕组的电阻值进行同时测试,提高测试效率。
总结:变压器直流电阻测试方法原理主要是基于电桥平衡原理。
通过测试电流和电压值以及电桥电路的参数,可以计算出变压器绕组的直流电阻值。
全电桥法和双电桥法都是常用的测试方法,其中双电桥法相对于全电桥法具有更高的测试精度和效率。
直流电阻测试可以用来评估变压器绕组的接触和连接情况,以及绕组的电阻状态和绝缘状态。
1000kv变压器绕组直流电阻测量方法及要求
1000kv变压器绕组直流电阻测量方法及要求本文旨在介绍1000kv变压器绕组直流电阻测量的方法及要求,主要包含以下七个方面:准备工作、连接绕组、测量时间、温度控制、数据记录、数据分析、安全防护。
一、准备工作在进行1000kv变压器绕组直流电阻测量前,需要做好以下准备工作:1.实验设备:准备好直流电阻测试仪、电流源、电压表、放电装置等实验设备,并确保其准确性和可靠性。
2.材料:准备足够数量的夹具、导线、绝缘材料等,以满足实验需要。
3.场地:选择一个安静、无尘、无电磁干扰的实验场地,保证实验结果的准确性。
二、连接绕组在测量过程中,需要将变压器绕组与直流电阻测试仪进行正确连接,具体步骤如下:1.使用适当的接线端子将绕组的出线与直流电阻测试仪进行连接,确保连接牢固可靠。
2.对于具有多个绕组的变压器,需将各绕组轮流与直流电阻测试仪进行连接,以便分别测量各绕组的直流电阻。
三、测量时间为获得准确的测量结果,需要选择合适的测量时间,考虑因素主要包括温度、湿度和电压等。
通常情况下,测量时间应不少于10分钟,以确保绕组温度达到稳定状态。
在环境湿度较大或电压较高的情况下,可适当延长测量时间以确保测量结果的可靠性。
四、温度控制在测量过程中,绕组的温度会对直流电阻产生影响,因此需要对温度进行控制。
可采用以下措施:1.选择合适的加热器和冷却系统,以确保绕组温度在实验过程中保持稳定。
2.在实验过程中,使用温度计对绕组温度进行实时监测,以便及时调整温度。
五、数据记录实验过程中需对数据进行及时记录,包括实验过程中的电压、电流、温度、电阻值等数据。
可采用表格或图表等方式对数据进行整理和记录,便于后续分析。
六、数据分析完成实验后,需要对记录的数据进行分析和处理,计算出各绕组的电阻值。
在分析过程中需要注意以下几点:1.对实验数据进行校准和修正,以消除误差对测量结果的影响。
2.对多个绕组的电阻值进行比较和分析,以确定各绕组之间是否存在差异。
变压器直流电阻测试方法
变压器直流电阻测试方法变压器直流电阻测试是变压器维护和故障诊断中的重要一环,通过对变压器绕组的直流电阻进行测试,可以有效地评估绕组的接触情况、绝缘状态和绕组内部连接的良好程度。
本文将介绍变压器直流电阻测试的方法和注意事项,以帮助工程师们更好地进行变压器维护和故障诊断工作。
一、测试仪器准备。
在进行变压器直流电阻测试之前,首先需要准备好相应的测试仪器。
通常情况下,直流电阻测试仪包括测试仪本体、测试线和夹具等配件。
在选择测试仪器时,需要注意其测试范围、精度和稳定性,以确保测试结果的准确性和可靠性。
二、测试前准备。
在进行变压器直流电阻测试之前,需要做好以下准备工作:1. 确保变压器处于停电状态,并已经接地;2. 清理测试点,确保测试点表面干净、光滑,无氧化层或其他污染物;3. 检查测试仪器和测试线是否正常工作,确认连接正确并无短路或接触不良。
三、测试方法。
1. 选择合适的测试点,根据变压器的具体结构和接线方式,选择合适的测试点进行测试。
一般情况下,可以选择高压绕组、中压绕组和低压绕组的引出端作为测试点。
2. 连接测试线,将测试线连接到测试仪器上,并根据需要选择合适的夹具进行连接。
确保测试线连接牢固、无接触不良。
3. 进行测试,根据测试仪器的操作说明,进行直流电阻测试。
通常情况下,测试仪器会提供相应的测试参数和操作步骤,按照说明进行操作即可。
4. 记录测试结果,在测试完成后,及时记录测试结果,并进行数据分析和比对。
根据测试结果,评估绕组的接触情况和绝缘状态,判断是否存在异常情况。
四、注意事项。
在进行变压器直流电阻测试时,需要注意以下事项:1. 测试时应严格按照操作说明进行,确保测试的准确性和可靠性;2. 在测试过程中,应注意安全防护,避免发生触电或其他意外事故;3. 测试后及时清理测试点,恢复变压器的正常运行状态;4. 对于测试结果异常的情况,应及时进行故障诊断和处理,确保变压器的安全运行。
总结。
通过变压器直流电阻测试,可以有效评估变压器绕组的接触情况、绝缘状态和内部连接的良好程度,为变压器的维护和故障诊断提供重要参考。
变压器直流电阻测试方法
变压器直流电阻测试方法
变压器直流电阻测试方法是评估变压器电气性能和检测电气故障的关键方式之一。
它能够帮助确定变压器绕组和接头的健康状况,以及检测潜在的损坏或故障。
以下是一种常用的变压器直流电阻测试方法:
1. 测试前准备:首先,确保变压器处于停电状态,并将变压器与电源完全断开
连接。
然后,清理测试区域,确保测试设备和测量仪器的可靠性和准确性。
2. 连接测试仪器:将测试仪器连接到待测变压器的绕组和接头。
根据测试装置
的规格和要求,选择适当的测试电流和测试电压范围。
确保所选的测试电流和电压不会对变压器造成任何损害。
3. 进行测试:打开测试仪器并启动测试。
测试仪器将向待测变压器的绕组施加
直流电流,并测量通过变压器绕组产生的电压降。
测试仪器将根据所测量的电压降和施加的电流计算出变压器的直流电阻值。
4. 分析结果:根据测试结果和变压器的规格标准,对测试结果进行分析和评估。
通常,变压器的直流电阻值会在一定的范围内波动。
如果测量结果与规格要求相符,则说明变压器绕组和接头在电气上是正常的。
如果差异较大,则可能存在损坏或故障。
5. 检测故障:如果测量结果显示变压器的直流电阻值超出了规格要求的范围,
可能意味着存在绕组接头的松动、损坏、接触不良或其他故障。
此时,需要进一步排除故障的原因,并采取适当的维修或更换措施。
总而言之,变压器直流电阻测试方法是一种有效的电气性能评估和故障检测手段。
通过准确的测试和分析,可以及时发现和解决变压器的电气问题,确保变压器的正常运行和延长其使用寿命。
详细讲解变压器绕组直流电阻测试的三种方法
详细讲解变压器绕组直流电阻测试的三种方法详细讲解变压器绕组直流电阻测试的三种方法,变压器绕组的直流电阻是变压器在交接、大修和改变分接开关后必不可少的试验项目。
测量直流电阻的目的是:1.检查绕组接头的焊接质量有无匝间短路;2.电压分接开关各个位置是否良好以及分接开关实际位置与指示位置是否相符;3.引出线有无断裂;4.多股导线并饶的绕组是否有断股等情况。
下面为大家介绍三种测量变压器绕组直流电阻测试仪的方法,方便广大进行变压器直流电阻测试的朋友更好的进行该项试验。
一、电流电压表法电流电压表法又称电压降法。
电压降法的测量原理是在被测绕组中通以直流电流,因而在绕组的电阻上产生电压降,测量出通过绕组的电流及绕组上的电压降,根据欧姆定律,即可算出绕组的直流电阻,测量接线如图1所示。
图1:电流电压表法测量直流电阻原理图a——测量大电阻;b——测量小电阻测量时,应先接通电流回路,待测量回路的电流稳定后再合开关52,接入电压表。
当测量结束,切断电源之前,应先断S2,后断S1,以免感应电动势损坏电压表,测量用仪表准确度应不低于0.5级,电流表应选用内阻小的电压表应尽量选内阻大的4位高精度数字万用表。
当试验采用恒流源,数字式万用表内阻又很大时,一般来讲,都可使用图1(b)的接线测量。
根据欧姆定律,由下式可计算出被测电阻的直流电阻。
Rx=U/I式中,Rx——被测电阻(Q);U——被测电阻两端电压降(V);I——通过被测电阻的电流(A)。
电流表的导线应有足够的截面,并应尽量地短,且接触良好,以减小引线和接触电阻带来的测量误差,当测量电感量大的电阻时,要有足够的充电时间。
二、平衡电桥法应用电桥平衡的原理来测量绕组直流电阻的方法称为电桥法。
常用的直流电桥有单臂电桥及双臂电桥两种。
1、单臂电桥单臂电桥测量原理接线如图2所示,当R1上的电压降等于R3上的电压降时,则A 、B 两点间没有电位差,即检流计中没有电流,此时It 流经R1和R2,12流经R3和R4,电桥达到平衡。

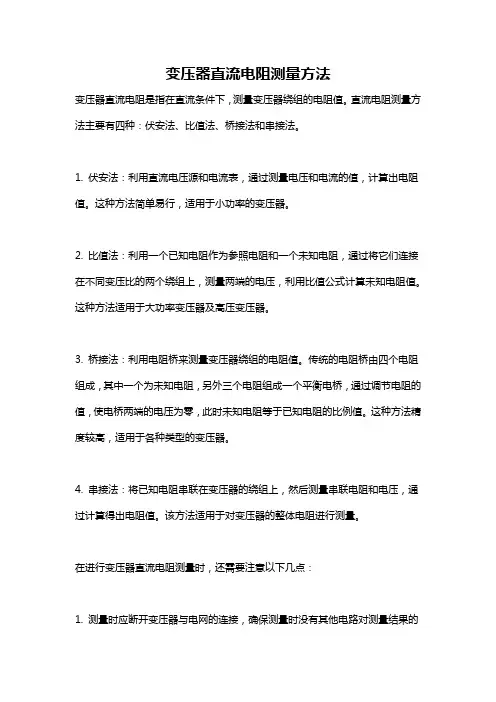

变压器直流电阻测量方法
变压器直流电阻测量方法变压器直流电阻是指在直流条件下,测量变压器绕组的电阻值。
直流电阻测量方法主要有四种:伏安法、比值法、桥接法和串接法。
1. 伏安法:利用直流电压源和电流表,通过测量电压和电流的值,计算出电阻值。
这种方法简单易行,适用于小功率的变压器。
2. 比值法:利用一个已知电阻作为参照电阻和一个未知电阻,通过将它们连接在不同变压比的两个绕组上,测量两端的电压,利用比值公式计算未知电阻值。
这种方法适用于大功率变压器及高压变压器。
3. 桥接法:利用电阻桥来测量变压器绕组的电阻值。
传统的电阻桥由四个电阻组成,其中一个为未知电阻,另外三个电阻组成一个平衡电桥,通过调节电阻的值,使电桥两端的电压为零,此时未知电阻等于已知电阻的比例值。
这种方法精度较高,适用于各种类型的变压器。
4. 串接法:将已知电阻串联在变压器的绕组上,然后测量串联电阻和电压,通过计算得出电阻值。
该方法适用于对变压器的整体电阻进行测量。
在进行变压器直流电阻测量时,还需要注意以下几点:1. 测量时应断开变压器与电网的连接,确保测量时没有其他电路对测量结果的影响。
2. 应选择合适的电流大小,一般不超过变压器的额定电流,否则可能会烧坏绕组。
3. 测量结束后,应将电流源和电压表的电流接头与变压器上的绕组断开,避免长时间通电造成绕组过热。
4. 测量结果的精度受到绕组温度、电阻材料、接触电阻等因素的影响,因此应注意环境条件的控制。
总之,变压器直流电阻测量是一种常用的电气测试方法,在变压器的安装、运行、维护中具有重要的应用价值。
通过选择适当的测量方法和注意测量细节,可以准确、可靠地得到变压器绕组的电阻值,以确保变压器正常工作。
变压器绕组直流电阻测量方法
变压器绕组直流电阻测量方法
变压器绕组直流电阻测量方法常用的方法有如下几种:
1. 四线法:将直流电流引入变压器绕组的一端,然后用四根导线将电流输入电压测量器的两端,通过测量电压和电流的关系来计算绕组的直流电阻。
这种方法可以避免导线电阻的影响,提高测量精度。
2. 电桥法:通过搭建一个适当的电桥电路,将被测绕组与标准电阻相连,在平衡状态下测量电桥各节点的电压,并根据电桥条件计算出绕组的直流电阻。
这种方法适用于较小的电阻测量范围。
3. 发射法:将一个短暂的直流电脉冲通过绕组,利用脉冲电流在绕组内产生的瞬态电压响应,将其测量并分析,从而得出绕组的直流电阻。
4. 楔形线法:通过将直流电流按固定的方式输入绕组,并根据测量电平差值计算出绕组的直流电阻。
这种方法适用于较大的电阻测量范围。
需要注意的是,在进行变压器绕组直流电阻测量时,要注意选择适当的电流大小和测量精度,确保测量结果的准确性和可靠性。
同时,还需考虑电阻测量过程中可能产生的热效应,以避免测量误差。
变压器直流电阻测量
变压器绕组直流电阻测试有关问题探讨共分以下几部分进行进行探讨:一、概述二、绕组直流电阻测试测量原理三、变压器直流电阻测试仪的性能指标要求四、五柱式,低压d联接大容量变压器低压绕组直流电阻测试五、三通道仪器的使用六、变压器直流电阻测试仪使用有关问题探讨七、变压器直流电阻测试验后的消磁问题八、金达产品介绍一、概述变压器绕组直流电阻测试是变压器出厂及预防性试验的主要项目之一,通过该项试验可以:1、检查绕组焊接质量;2、检查分接开关各个位置接触是否良好;3、检查绕组或引出线有无折断处;4、检查并联支路的正确性,是否存在由几根并联导线绕制成的绕组发生一处或多处断线的情况;5、检查层、匝间有无短路的现象;6、确定绕组的平均温升。
所以变压器绕组直流电阻测量既是简单常规的试验项目,但又是耗时、准确度要求高的项目,它是确保变压器生产质量、检修质量和安全运行的一个重要手段。
结合国家标准及电力设备预防性试验规程有关规定:| 1、 l600kVA以上变压器,各相绕组电阻相互间的差别不应大于三相平均值的2%,无中性点引出的绕组其线间差别不应大于三相平均值的1%。
2、1600kVA及以下的变压器,相间差别一般不大于三相平均值的4%,线间差别一般不大于三相平均值的2%。
3、与以前相同部位测得值比较,其变化不应大于2%。
不同温度下电阻值按下式换算:R2=R1式中:R1、R2分别为在温度t1、t2下的电阻值;T为电阻温度常数,铜导线为235,铝导线为225。
二、绕组直流电阻测试测量原理电力变压器绕组的电感很大为数百亨至数千亨,而直流电阻很小最小至数百微欧,用稳压电源给大型变压器绕组充电达到稳定的时间可能长达数十分钟至数小时,因此如何快速准确测量电力变压器绕组的直流电阻一直是人们研究和追求的目标。
下图为稳压电源给绕组充电原理图见图一:图一Lx,Rx为绕组电感和电阻,合上开关K后可知:E=i=其中,τ=为回路时间常数。
由此可见,i含有一直流分量和一衰减分量,当衰减分量衰减至零时i达到稳定值I=时,电感不起作用,此时可通过测量E和I来得到Rx。
变压器直流电阻测试方法
一、测量目的1、检查导电回路是否存在短路、开路或接错线;2、检查绕组导线的焊接点、引线与套管的连接处是否良好、分接开关有无接触不良等。
3、还可以核对绕组所用的导线规格是否符合设计要求。
二、测量方法1、电流电压法其原理是在被测绕组中,通以适当大小的直流电流,然后测量绕组中的电流和绕组两端的电压降,再根据欧姆定律,即可算出绕组的直流电阻。
测量时,所用仪表应不低于0.5级,电流表应选用内阻较小的,电压表应选用较高内阻的表,引线要有足够的截面。
测量电感量较大的绕组时,还需要有足够的充电时间。
绕组通过的电流应限制在绕组额定电流的百分之二十以内。
该方法的主要缺点是需要较长的时间才能测出准确值。
因为每相绕组可以等效成电阻和电感的串联电路,在接通电源后,电感中电流从零逐渐增加到电源电压,然后逐渐下降到稳态值,需要一个过渡过程,过渡时间的长短取决于电路的时间常数t=L/R。
由于变压器铁芯的磁导率很高,L值大大增加,而线圈的直流电阻数值又很小,因此时间常数t值很大。
一般来说,电流表和电压表内阻对测量结果产生一定的影响,而且经过时间大约T=3~5倍时间常数,电流才能达到稳态值,即需要几十分钟甚至更长时间,才能测出直流电阻的准确值。
2、平衡电桥法平衡电桥法是采用电桥平衡的原理来测量直流电阻,常用的平衡电桥法有单臂电桥或双臂电桥两种。
这种方法可以直接读取数据,准确度较高,在中、小型变压器的实际测量中,大多采用直流电桥法,当被试线圈的电阻值在1Ω以上的一般用单臂电桥测量,1Ω以下的则用双臂电桥测量。
在使用双臂电桥接线时,电桥的电位桩头要靠近被测电阻,电流桩头要接在电位桩头的上面。
测量前,应先估计被测线圈的电阻值,将电桥倍率旋钮置于适当位置,将非被测线圈短路并接地,然后打开电源开关充电,待充足电后按下检流计开关,迅速调节测量臂,使检流计指针向检流计刻度中间的零位线方向移动,进行微调,待指针平稳停在零位上时记录电阻值,此时,被测线圈电阻值=倍率数×测量臂电阻值。
变压器直流电阻测试的方法
变压器直流电阻测试的方法1.测试仪器准备进行变压器直流电阻测试首先需要准备测试仪器,主要包括直流电桥、万用表、绝缘耐压仪等。
2.测试仪器连接将直流电桥的正负极分别与变压器的高压绕组或低压绕组连接。
接线时一定要注意安全,确保接线牢固可靠。
3.测试准备将变压器上的冷油排除,保证变压器处于无油状态。
然后确定变压器的温度,通常一般在20℃以下进行测试,如果温度超过20℃,则需要进行温度修正。
4.进行测试(1)调整直流电流桥的测量范围,通常选择使电桥指示极限读数的电流范围,以便获得更准确的读数。
(2)调整电桥使之平衡,即将电桥两侧的电势差调整到零,这样可以排除电桥自身的误差。
(3)记录平衡状态下的读数,即变压器绕组上的电阻值。
5.结果分析根据所得的测试结果,可以推测变压器的绕组中是否存在导体之间的短路、高电阻等问题。
通常而言,变压器绕组中每相之间以及相内的电阻应该相等,如果存在较大的差异,则说明该绕组存在异常。
6.温度修正由于变压器直流电阻值受到温度的影响,因此在测试时,通常要进行温度修正。
温度修正公式为:Rt=R20×(1+αt×(T-20)),其中,Rt为温度修正后的电阻值,R20为20℃的电阻值,αt为温度系数,T为当前温度。
7.结果评估对于变压器直流电阻测试结果,根据变压器的规格和使用要求,进行结果评估。
通常情况下,正常的变压器绕组直流电阻值应该稳定在一定范围内,如果出现明显超过正常范围的情况,则需要进一步检查变压器是否存在问题。
总结:通过变压器直流电阻测试,可以有效评估变压器的绝缘性能。
在测试过程中,需要合理连接仪器、保证安全,并对测试结果进行温度修正,最后根据规格和使用要求进行结果评估。
这样可以帮助检测和排除变压器绕组中可能存在的问题,确保变压器的正常运行。
变压器绕组的直流电阻测试
变压器绕组的直流电阻测试摘要:变压器是电力系统的核心设备,而变压器绕组的直流电阻测试又是变压器非常重要的试验项目。
变压器直流电阻试验可以检查引线的焊接或连接质量、绕组有无匝间短路或开路以及分接开关的接触是否良好等缺陷。
同时介绍了对直流电阻测量结果的判断方法和实际工作中经常遇到的几种典型的三相电阻不平衡原因,最后总结了这些年来对测量直流电阻试验时的注意事项。
关键词:变压器;直流电阻;分析判断1引言变压器绕组的直流电阻是变压器出厂交接和预防性试验的基本项目之一,也是变压器发生故障后的重要检查项目。
在规程中,其次序排在变压器试验项目的第二位,这是因为直流电阻及其不平衡率对综合判断变压器绕组(包括导杆和引线,分接开关及绕组)的故障可提供重要的信息。
通过直流电阻的试验可以检查:绕组回路是否有短路、开路或接错线;绕组焊接质量;分接开关各个位置接触是否良好;绕组或引出线有无折断处;并联支路的正确性。
是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况以及层、匝间有无短路的现象。
此测试项目对发现上述缺陷具有重要意义。
2变压器绕组的直流电阻测试周期《电力设备预防性试验规程》中规定变压器绕组直流电阻的测量周期为:(1)1~3年;(2)无励磁调压变压器变换分接位置后;(3)有载调压变压器的分接开关检修后(在所有分接侧);(4)大修后;(5)必要时。
3变压器绕组连同套管的直流电阻测试方法及注意事项3.1测试方法使用变压器直流电阻测试仪进行测量。
3.2试验步骤(1)变压器各绕组短路接地充分放电;(2)记录变压器编号、铭牌等相关参数;(3)测量并记录上层油温及环境温度和湿度;(4)将测量设备或仪表通过测试线与被测绕组有效连接,开始测量;(5)直阻显示测量数据后,一般应继续等待2min-3min,进一步确认数据稳定后方可记录,对大容量变压器的低压绕组尤其要如此;(6)测试完毕应使用测量设备或仪表上的“放电”或“复位”键对被测绕组充分放电;(7)在更改接线或拆线前,还应用接地线人为放电。
详细讲解变压器绕组直流电阻测试的三种方法
详细讲解变压器绕组直流电阻测试的三种方法详细讲解变压器绕组直流电阻测试的三种方法,变压器绕组的直流电阻是变压器在交接、大修和改变分接开关后必不可少的试验项目。
测量直流电阻的目的是:1.检查绕组接头的焊接质量有无匝间短路;2.电压分接开关各个位置是否良好以及分接开关实际位置与指示位置是否相符;3.引出线有无断裂;4.多股导线并饶的绕组是否有断股等情况。
下面为大家介绍三种测量变压器绕组直流电阻测试仪的方法,方便广大进行变压器直流电阻测试的朋友更好的进行该项试验。
一、电流电压表法电流电压表法又称电压降法。
电压降法的测量原理是在被测绕组中通以直流电流,因而在绕组的电阻上产生电压降,测量出通过绕组的电流及绕组上的电压降,根据欧姆定律,即可算出绕组的直流电阻,测量接线如图1所示。
图1:电流电压表法测量直流电阻原理图a——测量大电阻;b——测量小电阻测量时,应先接通电流回路,待测量回路的电流稳定后再合开关S2,接入电压表。
当测量结束,切断电源之前,应先断S2,后断S1,以免感应电动势损坏电压表,测量用仪表准确度应不低于0.5级,电流表应选用内阻小的电压表应尽量选内阻大的4位高精度数字万用表。
当试验采用恒流源,数字式万用表内阻又很大时,一般来讲,都可使用图1(b)的接线测量。
根据欧姆定律,由下式可计算出被测电阻的直流电阻。
Rx=U/I式中,Rx——被测电阻(Ω);U——被测电阻两端电压降(V);I——通过被测电阻的电流(A)。
电流表的导线应有足够的截面,并应尽量地短,且接触良好,以减小引线和接触电阻带来的测量误差,当测量电感量大的电阻时,要有足够的充电时间。
二、平衡电桥法应用电桥平衡的原理来测量绕组直流电阻的方法称为电桥法。
常用的直流电桥有单臂电桥及双臂电桥两种。
1、单臂电桥单臂电桥测量原理接线如图2所示,当R1上的电压降等于R3上的电压降时,则A、B两点间没有电位差,即检流计中没有电流,此时It流经R1和R2,l2流经R3和R 4,电桥达到平衡。
变压器绕组直流电阻测量方法
变压器绕组直流电阻测量方法变压器是电力系统中常用的电气设备,用于改变电压的大小。
在变压器的设计、制造和运行过程中,需要对绕组的直流电阻进行测量。
本文将介绍变压器绕组直流电阻的测量方法。
一、测量原理变压器绕组的直流电阻测量是通过测量绕组的电压和电流来计算直流电阻的值。
直流电阻是电阻器通过绕组时的电压降与电流之比。
二、测量仪器进行变压器绕组直流电阻测量需要使用以下仪器:1. 电流源:提供已知电流的直流电源。
2. 电压表:用于测量绕组上的电压。
3. 电流表:用于测量流过绕组的电流。
4. 万用表:用于测量电压、电流和电阻。
三、测量步骤1. 断开变压器的电源,确保绕组处于断开状态。
2. 使用万用表测量电源电压,记录下来。
3. 将电流源连接到待测绕组的一端,将电流表连接到绕组的另一端。
4. 打开电流源,使电流通过绕组。
5. 使用电压表测量绕组的电压,记录下来。
6. 根据测得的电流和电压值,计算出直流电阻的值。
7. 重复以上步骤,对其他绕组进行测量。
四、测量注意事项1. 在测量过程中,应确保绕组没有接地,以免影响测量结果。
2. 测量时应注意安全,避免触电事故的发生。
3. 测量前应检查仪器的准确性和工作状态,确保测量结果的准确性。
4. 测量时应保持绕组干燥和清洁,以免影响测量结果。
5. 测量结束后,应及时关闭电源,避免能源的浪费和安全隐患。
五、测量结果的分析测量得到的直流电阻值反映了绕组内部的电阻情况。
对于变压器而言,绕组的直流电阻是一个重要的参数,它直接影响变压器的电气性能和运行状态。
正常情况下,绕组的直流电阻应该稳定,如果发现直流电阻发生异常变化,可能是由于绕组接触不良、电阻材料老化等原因引起的,需要及时进行维修或更换。
六、总结变压器绕组直流电阻的测量是变压器设计、制造和运行过程中必不可少的一项工作。
通过合理选择测量仪器和严格按照测量步骤进行测量,可以获得准确的测量结果,为变压器的正常运行提供保障。
同时,对测量结果的分析可以帮助判断变压器绕组的健康状况,及时进行维修和更换,确保电力系统的安全稳定运行。
变压器直流电阻测试方法
变压器直流电阻测试方法变压器直流电阻测试方法是一项常用的变压器绕组质量检测手段。
通过测量变压器绕组的直流电阻,可以判断绕组接头是否好、绕组内部是否存在短路、开路等问题,以及检测绝缘的完好性和老化情况。
下面将详细介绍变压器直流电阻测试的步骤和方法。
测试对象:变压器绕组测试仪器:直流电阻测试仪测试原理:利用直流电源施加一定大小的直流电流到测试对象上,同时测量绕组上的电压,计算得到绕组的电阻值。
测试步骤:1.设备准备:连接测试仪器的测试线缆,测试线缆的接地端连接变压器的绕组接地端,测试线的正负极分别连接到变压器绕组的两端。
2.参数设置:根据变压器的额定电流和额定电压,设置测试仪器的测试电流和测试电压。
3.测试准备:确保测试对象的绕组处于干燥、无污染、无漏电等良好的状态。
一般情况下,需要将变压器断电并放电,确保绕组上没有电流流过。
4.测试操作:打开测试仪器的电源开关,使测试仪器开始供电。
根据测试仪器的设定值,开始对变压器绕组进行测试。
5.测试过程:等待测试仪器稳定后,记录测试仪器显示的电流和电压数值。
根据欧姆定律,使用测试仪器计算得到变压器绕组的电阻值。
6.测试结果:将测试仪器的读数与变压器的额定电阻值进行对比。
如果测试结果与额定值相差不大,说明绕组接头良好,无短路、开路等问题;如果测试结果超过额定电阻值或与额定值相差较大,说明绕组存在接头接触不良、内部短路等问题。
7.结果分析:根据测试结果进行分析,确定是否需要进行进一步的检修、测量或维护。
注意事项:1.在测试过程中,应严格遵守操作规程和安全措施,确保人员和设备的安全。
2.测试仪器的选择应根据实际需要和测试对象的特点进行选择,以确保测试精度和可靠性。
3.在测试之前,应进行仔细的设备检查和测试仪器的校准,确保测试结果的准确性。
4.在测试过程中,应注意测试环境的干燥和无电磁干扰,以避免测试误差和安全事故的发生。
5.针对不同类型的变压器,测试方法可能会有所不同,应根据实际情况进行合理调整。
变压器测量绕组连同套管的直流电阻的方法
变压器测量绕组连同套管的直流电阻的方法变压器是电力系统中不可或缺的重要设备,而变压器的绕组是变压器中最重要的部分之一。
为了确保变压器的正常运行,需要对变压器的绕组进行定期检测。
其中,测量绕组连同套管的直流电阻是一项重要的检测项目。
下面,我们来介绍一下变压器测量绕组连同套管的直流电阻的方法。
一、测量原理变压器绕组连同套管的直流电阻是指绕组和套管之间的电阻。
测量时,需要将绕组和套管之间的电阻测量出来,以判断绕组和套管之间的接触是否良好。
测量原理如下:在直流电路中,电流会沿着电路中的所有路径流动,包括绕组和套管之间的路径。
当电流通过绕组和套管之间的路径时,会产生一定的电阻。
根据欧姆定律,电阻等于电压除以电流。
因此,我们可以通过测量电压和电流来计算绕组和套管之间的电阻。
二、测量步骤1.准备工作在进行测量之前,需要进行一些准备工作:(1)将变压器的电源切断,并确保变压器已经完全停止运行。
(2)将变压器的绕组和套管表面清洁干净,以确保测量结果的准确性。
(3)准备好测量仪器,包括万用表、直流电源等。
2.测量电压首先,需要测量绕组和套管之间的电压。
将直流电源的正极连接到绕组上,将负极连接到套管上,然后打开直流电源,调节电压至合适的范围。
使用万用表测量绕组和套管之间的电压,记录下测量结果。
3.测量电流接下来,需要测量绕组和套管之间的电流。
将万用表的电流档位调至合适的范围,然后将万用表的正极连接到绕组上,将负极连接到套管上。
打开直流电源,记录下测量结果。
4.计算电阻最后,根据测量的电压和电流计算绕组和套管之间的电阻。
根据欧姆定律,电阻等于电压除以电流。
将测量得到的电压值除以测量得到的电流值,即可得到绕组和套管之间的电阻值。
三、注意事项在进行变压器测量绕组连同套管的直流电阻时,需要注意以下事项:1.测量时需要将变压器的电源切断,并确保变压器已经完全停止运行。
2.测量前需要将绕组和套管表面清洁干净,以确保测量结果的准确性。
如何测量变压器绕组的直流电阻
如何测量变压器绕组的直流电阻
测量变压器绕组直流电阻的目的是:检查绕组接头的焊接质量和绕组有无匝间短路现象;电压分接开关的各个位置接触是否良好及分接的实际位置是否相符;引出线有无断裂,多股导线并绕组是否有断股等状况。
变压器在大修时或转变分接头位置后,或者出口故障短路后,需要测量绕组连同套管一起的直流电阻。
测量方法如下。
1、电流、电压表法。
又称电压降法,其原理是在被测电阻中通以直流电流,测量该电阻上的电压降,依据欧姆定律即可算出被测电阻值。
由于电流表和电压表的内阻对测量结果会产生影响,所以它们被接入测量电路的方式应慎重考虑。
2、平衡电桥法。
它是一种采纳电桥平衡的原理来测量直流电阻的方法,常用的平衡电桥有单臂和双臂电桥两种。
测量变压器的直流电阻时,应在变压器停电并拆去高压引线后进行。
对大型大容量电力变压器,因RL串联电路的充电时间常数τ很大,使得每次测量需很长时间来等候电流、电压表指示稳定,因而工作效率很低,常采纳特别仪器(如恒流电源)来代替试中的电源,这样可大大缩短测试时间。
测量变压器线圈直流电阻的标准是:对于1600kVA以上变压器,各相绕组电阻相互间的差别不应大于三相平均值的2%,无中性点引出线的绕组,线间差别不应大于三相平均值的1%,对于1600kVA及以下的变压器,相间差别一般不大于三相平均值的4%,线间差别一般不大于三相平均值的2%,与以前相同部位测得值比较,其变化不应大
于2%。
变压器绕组的直流电阻测量方法
变压器绕组的直流电阻测量方法
1、电流电压表法
电流电压表法又称电压降法。
电压降法的测量原理是在被测绕组中通以直流电流,因而在绕组的电阻上产生电压降,测量出通过绕组的电流及绕组上的电压降,根据欧姆定律,即可算出绕组的直流电阻,测量接线如图1所示。
图1:电流电压表法测量直流电阻原理图
a——测量大电阻;b——测量小电阻
测量时,应先接通电流回路,待测量回路的电流稳定后再合开关
S2,接入电压表。
当测量结束,切断电源之前,应先断S2,后断S1,以免感应电动势损坏电压表,测量用仪表准确度应不低于0.5级,电流表应选用内阻小的电压表应尽量选内阻大的4位高精度数字万用表。
当试验采用恒流源,数字式万用表内阻又很大时,一般来讲,都可使用图1(b)的接线测量。
根据欧姆定律,由下式可计算出被测电阻的直流电阻。
变压器绕组的直流电阻测量方法
变压器绕组的直流电阻测量方法嘿,咱今儿就来聊聊变压器绕组的直流电阻测量方法。
这可不是啥高深莫测的事儿,就像咱平时量个东西一样,不过得用对法子。
你想想,变压器就像个大力士,绕组呢,就是它的肌肉。
咱要知道这肌肉强不强,就得测测它的直流电阻。
那咋测呢?一种常见的办法就是电桥法。
就好比你要过一条河,电桥就是那座桥,能让你稳稳地从这边走到那边。
通过电桥,把绕组接入电路,就能测出电阻啦。
这电桥法可是很靠谱的哦,能给咱一个准确的数值。
还有一种呢,叫压降法。
这就好比你跑步,起点到终点的距离知道了,你跑的时间也知道了,那速度不就出来了嘛。
在这,电压知道了,电流知道了,那电阻不也就算出来啦?你可别小瞧这测量,就跟给人量身高体重一样,得仔细着点。
测量的时候,那环境可得注意咯,不能有啥干扰。
不然,测出来的结果可不准确,那不就白忙活啦?而且啊,测量的仪器也得选好。
就像你干活得有趁手的工具一样,这仪器要是不靠谱,那测出来的能对吗?这可不是闹着玩的呀!你说这变压器绕组的直流电阻测量重要不?那当然重要啦!要是不量量,咋知道这变压器工作得好不好呀?就像你不体检,咋知道自己身体有没有毛病呢?所以啊,咱得重视这事儿,按照正确的方法去做。
别嫌麻烦,这可是为了保证一切都顺顺利利的呀!可别随随便便搞搞,到时候出了问题,那可就麻烦大啦!总之呢,变压器绕组的直流电阻测量可得认真对待,选对方法,用好仪器,注意环境,这样才能得出准确可靠的结果。
这可不是开玩笑的,关系到好多地方的用电安全呢!咱可不能马虎,得让这大力士变压器好好工作,为我们服务呀!。
怎样测量变压器绕组或电机线圈直流电阻
怎样测量变压器绕组或电机线圈直流电阻,测量变压器绕组直流电阻的目的是:检查绕组接头的焊接质量和绕组有无匝间短路现象;电压分接开关的各个位置接触是否良好及分接的实际位置是否相符;引出线有无断裂,多股导线并绕组是否有断股等情况。
变压器在大修时或改变分接头位置后,或者出口故障短路后,需要测量绕组连同套管一起的直流电阻。
测量方法如下。
(1)电流、电压表法。
又称电压降法,参考产品有上海迪一仪表厂的PC9A数字微欧计、SB2234/3型变压器直流电阻测试仪和SB2234B/10型变压器直流电阻测试仪等。
其原理是在被测电阻中通以直流电流,测量该电阻上的电压降,根据欧姆定律即可算出被测电阻值。
由于电流表和电压表的内阻对测量结果会产生影响,所以它们被接入测量电路的方式应慎重考虑。
(2)平衡电桥法。
它是一种采用电桥平衡的原理来测量直流电阻的方法,常用的平衡电桥有QJ23A单臂和QJ44或QJ57双臂电桥两种。
测量变压器的直流电阻时,应在变压器停电并拆去高压引线后进行。
对大型大容量电力变压器,因RL串联电路的充电时间常数τ很大,使得每次测量需很长时间来等候电流、电压表指示稳定,因而工作效率很低,常采用上海迪一仪表厂的PC9A数字微欧计、SB2234/3型变压器直流电阻测试仪和SB2234B/10型变压器直流电阻测试仪等。
这样可大大缩短测试时间。
测量变压器线圈直流电阻的标准是:对于1600kVA以上变压器,各相绕组电阻相互间的差别不应大于三相平均值的2%,无中性点引出线的绕组,线间差别不应大于三相平均值的1%,对于1600kVA及以下的变压器,相间差别一般不大于三相平均值的4%,线间差别一般不大于三相平均值的2%,与以前相同部位测得值比较,其变化不应大于2%。
测量电力变压器的绕组连同套管的直流电阻的方法
测量电力变压器的绕组连同套管的直流电阻的方法测量电力变压器的绕组连同套管的直流电阻的方法主要有以下三种:
1.电压电流法:也称为电压降法。
其主要的测试原理就是欧姆定律的应用,通过对变压器绕组施加直流电流,并检测该绕组两端的直流电压,用欧姆定律进行计算,电阻等于电压除以电流,即可得出被测绕组的直流电阻值。
但是此种方法往往存在很大误差,所以并不推荐使用此种方法测量绕组的直流电阻值。
2.平衡电桥法:也被称为电桥法。
单臂电桥和双臂电桥是最常用的两种电桥方法。
其主要工作方式是要将变压器断电并且要将高压引线拆去之后才能对变压器的直流电阻进行测量。
在测量电阻的过程中,要对绕组的电感进行充电,在测量精度上虽然能够达到要求,但是由此所造成的人员浪费也是很大的。
3.直流电阻测试仪法:直流电阻测试仪主要应用于大型变压器的电阻测量,因为直流电阻测试仪可以在短时间内测量出绕组的直流电阻。
该类型测试仪不仅测量直流电阻时间很短,它的测量速度还很快。
