艾默生精密空调操保手册

Liebert.PEX 系列空调用户手册-doc要点

Liebert.PEX 系列空调用户手册1.产品介绍本章介绍Liebert.PEX 系列空调的功能特点、主要部件、运输和储藏环境要求。

1.1.型号说明Liebert.PEX 系列空调型号说明见图1-1 所示。

图1-1型号说明1.2.产品简介Liebert.PEX 系列空调是一种中大型的精密环境控制系统，适用于设备室或计算机房的环境控制。

旨在保证精密设备诸如敏感设备、工业过程设备、通信设备和计算机等设备拥有一个合理的运行环境。

Liebert.PEX 系列空调具有高可靠性，高显热比以及大风量的特点，配置能适应不同水质的远红外加湿器，并兼容 R407C环保制冷剂，以适应国际上对环保冷媒的要求。

根据冷却方式可分为风冷系列和水冷系列。

风冷系列Liebert.PEX 风冷系列空调包括室内机和室外机两部分。

标配 Liebert.PEX 冷凝器，通过压力调节风机的转速，能在满足系统冷却需求的基础上最大限度地减少对环境的噪声污染。

Liebert.PEX 风冷系列空调还可选配 Liebert.PEX 低温型室外机 CD（S）F_S 系列，使机组在室外最低环境温度－29℃时能正常制冷运行。

更低的使用温度请咨询艾默生网络能源有限公司。

水冷系列Liebert.PEX 水冷系列空调为一体化结构，采用高效板式换热器，具有结构紧凑、能效比高、对室外环境噪声污染少等优势。

1.3.主要部件1.3.1.室内机Liebert.PEX 系列空调室内机包括压缩机、蒸发器、加热器、风机、控制器、远红外加湿器、热力膨胀阀、视液镜、干燥过滤器等部件。

对于水冷系列，室内机还包括板式换热器、水流量调节阀。

压缩机采用 Copeland 高效涡旋压缩机，振动小、噪声低、可靠性高。

Rotalock（丝口）连接方式使维护更方便。

蒸发器采用高散热效率的翅片管换热器。

针对具体机型对分配器进行设计和验证，保证制冷剂在每个回路分配的均匀性，极大地提高了换热器的利用率。

艾默生DTS8000E50 60Hz系列外挂式机柜空调操作及使用说明书

1 手册提示 (7)2 搬运 (7)2.1 运输 (7)2.2 储运 (7)2.3 开箱 (7)3 供货范围 (8)4 一般信息 (8)5 铭牌 (8)6 安全 (9)7 功能 (9)7.1 配置与功能 (9)7.2 工作原理 (9)7.3 冷凝物 (10)8 技术规格书 (11)8.1电气原理图 (11)8.2备品备件 (13)8.3安装开孔 (14)8.4气流原理 (17)8.5技术参数 (18)9 安装 (25)9.1 概述 (25)9.2 安装工作 (25)9.3 电气连接 (26)10 运行条件 (26)11.2 操作显示器 (27)11.3启动自检模式 (27)11.4 门触点 (28)11.5 设备故障 (28)12 参数查看与设置 (28)13 清洁和维护 (29)13.1 清洁 (29)13.2 维护 (30)14 停止使用 (30)15 故障排除 (30)16 保障条款 (30)附表I (31)1 Hints on the manual (32)2 Handling (32)2.1 Transport (32)2.2 Storage (32)2.3 Unpacking (33)3 Scope of delivery and options (33)4 General Information (33)5 Name plate (33)6 Safety (34)7 Function (34)7.1 Function and configuration (34)7.2 Operating principles (35)8.1 Circuit Diagram (36)8.2 Spare parts (38)8.3 Installation Cut-out (39)8.4 Airflow principle (42)8.5 Technical Data (43)9 Installations (50)9.1 General (50)9.3 Electrical connection (51)10 Operating condition (52)11 Putting into operation and function (52)11.1 General remarks (52)11.2 Operation display (52)11.3 Start-up / Test mode (53)11.4 Door contact (53)11.5 Equipment fault (53)12 Parameters View and Settings (54)13 Cleaning and Maintenance (55)13.1 Cleaning (55)13.2 Maintenance (55)14 When not in used (55)15 Trouble shooting (56)16 Warranty Conditions (56)Appendix I (57)1 手册提示此手册为百能堡电气科技有限公司（以下简称百能堡）提供的门装或侧装螺栓固定，外挂式机柜空调系列的安装运行指南。

艾默生SDC空调使用说明手册

艾默生SDC空调使用说明手册一、设备用途向地下吹风的打空调，用于机房温湿度调节。

二、接口类型通讯接口采用RS485/232方式。

信息传输方式为异步方式，起始位1位，数据位8位，停止位1位，无校验。

数据传输速率为1200、2400、4800、9600和19200bps可以设置。

三、通信参数设置1、控制器SDC系列空调的控制器为PACC控制器，采用240*128点阵蓝色背光液晶显示屏显示，用户界面操作简单。

多级密码保护，能有效防止非法操作。

控制器具有掉电自恢复功能。

通过菜单操作可以准确了解各主要部件运行时间。

专家级故障诊断系统，可以自动显示当前故障内容，方便维护人员进行设备维护。

可存储200多条历史事件记录，配置RS485接口，通信协议采用信息产业部标准通信协议，控制器面包那如图1所示图1 控制器面板2、操作键功能说明控制器有5个操作键，分别是开/关键、退出键、上移键、下移键和回车键。

功能见下表：表1 操作键功能说明33.1 主界面图2 主界面界面上包含三类机组工作图标，分别是动画运行状态图标、锁定状态图标和开关机主备状态图标，这些图标告知操作员机组正在何种运行模式下运行。

图标及其含义如图3所示。

图3 图标含义3.2 密码界面在主界面下按回车键，显示输入密码界面，如图4所示。

输入正确密码确认后即可进入主菜单界面。

图4 密码输入界面进入菜单界面的密码分3个等级，需要密码打开的菜单在它的标题后标有菜单级别[1]、[2]、[3]，以表示所需密码的级别。

各种密码等级的使用者、初始密码、允许进入的菜单等级见图5。

图5 密码等级注意：操作者输入不同等级的密码，可获得相应等级的密码权限。

操作者只等修改对应密码权限的菜单项，否则只能浏览菜单内容。

3.3 通讯设置在系统设置界面图6中，课选择进入到通讯设置菜单，如图7所示，通讯设置子菜单包括：通讯协议、通讯地址和波特率。

波特率可选的通信速率包括：1200bps、2400bps、4800bps、9600bps和19200bps。

艾默生精密空调维护手册v1.2

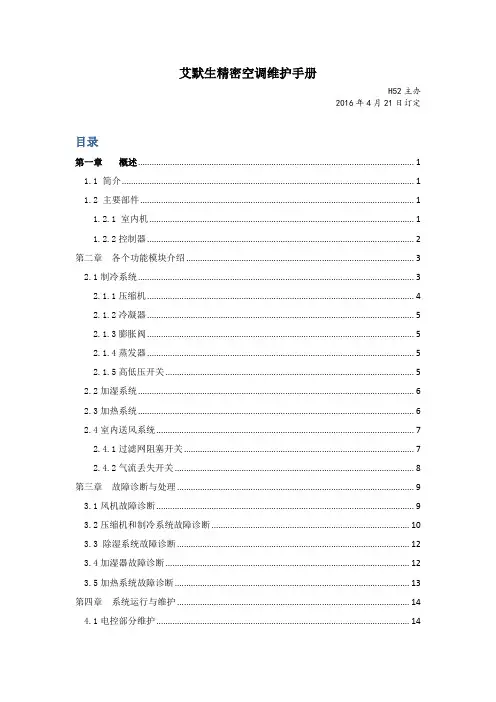

艾默生精密空调维护手册H52主办2016年4月21日订定目录第一章概述 (1)1.1 简介 (1)1.2 主要部件 (1)1.2.1 室内机 (1)1.2.2控制器 (2)第二章各个功能模块介绍 (3)2.1制冷系统 (3)2.1.1压缩机 (4)2.1.2冷凝器 (5)2.1.3膨胀阀 (5)2.1.4蒸发器 (5)2.1.5高低压开关 (5)2.2加湿系统 (6)2.3加热系统 (6)2.4室内送风系统 (7)2.4.1过滤网阻塞开关 (7)2.4.2气流丢失开关 (8)第三章故障诊断与处理 (9)3.1风机故障诊断 (9)3.2压缩机和制冷系统故障诊断 (10)3.3 除湿系统故障诊断 (12)3.4加湿器故障诊断 (12)3.5加热系统故障诊断 (13)第四章系统运行与维护 (14)4.1电控部分维护 (14)4.2过滤网 (15)4.3风机组件 (15)4.4 加湿器 (16)4.5电加热 (17)4.6 制冷系统 (17)第五章报警情况说明及解决办法 (18)5.1标准报警 (18)5.1.1过滤器阻塞（CF） (18)5.1.2主风扇过载（FOL） (18)5.1.3空气丢失（LOA） (19)5.1.4回风高湿度报警（HRT） (19)5.1.5 回风高温度报警（HTH） (19)5.1.6：回风低温度报警（LRT） (19)5.1.7回风低湿度报警（LRH） (19)5.1.8 电源丢失报警 (20)5.1.9加湿器问题（HUP） (20)5.1.10 低压报警（LP2） (20)5.1.11高压报警（HP1/HP2） (20)5.1.12短期循环工作 (21)5.1.13自定义报警（CI1/CI2/CI3/CI4） (21)5.2 可选择的/自定义报警 (21)5.2.1 水量损失 (21)5.2.2 探测到烟雾（SMO） (21)5.2.4 启动备用组件（STB） (21)5.2.5 地板下有水的报警（WUF） (21)第一章概述1.1 简介艾默生精密空调适用于设备室或计算机房的环境控制。

艾默生PEX系列精密空调技术手册

先进的微处理器使PEX系列空调能准确地处理计算机房的温度和湿度。其特点如下：
用户界面操作简洁，多级密码保护，能有效防止非法操作。
控制器具有掉电自恢复和高、低电压保护功能。
通过菜单操作可以准确了解各主要部件运行时间。
专家级故障诊断系统，可以自动显示当前故障内容，方便维护人员进行设备维护。
可存储400条历史事件记录，记录MESSAGE（消息）、WARNING（警告）、ALARM（报警）三种事件。
4．方便耐用
经久耐用的机件，结构紧凑，整体尺寸小；独特的碳钢铆钉铆接的骨架机身，既稳定坚固又容易拆分，可以实现极限条件下搬运；内外两层、中间采用防火隔热棉，机身内的保温性能良好；单门、双门、三门结构件通用性较高，大大减少了易消耗件（如滤网等）的规格。
5．红外加湿
PEX系列空调采用先进的红外加湿技术，有效地减少了加湿器对水质的依赖性，湿度控制更快捷准确。
6．兼容环保冷媒
为适应国际上对环保冷媒的要求，可兼容R407C环保制冷剂。
7．多重保护
完善的自动报警和诊断功能，全方位地保护空调机组，并且能更有效地防止故障发生及更快速地寻找故障位置，有效地延长了空调机组的使用寿命。
8．便于维护
整机采用完全的前开门，所有部件的维护都可在正面进行，节省了使用空间。而且压缩机、板式换热器、过滤器等部件均采用Rotalock连接方式，方便维护。
二.1
二.2
精密的环境控制对计算机的运行非常重要，因此计算机对机房的环境要求非常严格，这是为舒适性而设计的民用空调无法达到的，主要表现在以下四个方面：
温度控制：计算机及交换机工作时产生大量热量，其密度是普通办公室的6～10倍。为了保证计算机设备能够发挥最佳功效，机房温度最佳控制范围为22℃±1℃。这就要求空调机组一定要有足够的制冷能力和及时的反应调控能力，以应对温度急剧变化。这是民用空调无法处理的。

精密空调日常维护使用手册

精密空调日常检测与维护
为保证精密空调的正常运行及使用寿命，对空调机的简单维护是非常必要的
每日：
1、检查控制器显示的温度和相对湿度值是否相符；
2、检查控制器记录，查看有关报警，如有报警及时处理；
每月：
1、风机：检查风机马达运转是否正常（有无异常噪声、轴承是否发热），检查耗油量；
2、空气过滤器：检查过滤器状态（必要时对其进行清洁和替换，若环境灰度较大，需要经常检查）；
3、检查控制系统的屏幕显示单元和报警工作状态；
4、加湿器：检查电极式加湿器是否结垢，如结垢需拆下加湿器进行清洗。

电极式加湿器罐的更换按如下步骤进行：
1）关闭加湿器上水总开关；
2）通过控制系统的服务菜单执行加湿器排水若干次，排除加湿器中的所有水；
3）松开蒸汽管；
4）松开电极电线和水位传感器；
5）向上松开固定夹
6）从底部密封压盖拔出加湿器。

5、检查电源的各相（确保电路接点紧密）；
6、制冷剂循环：
a、检查运行压力；
b、检查压缩机耗电量、排气压力和温度以及是否有异常噪声。

7、室外冷凝器和室外风机：
a、室外风机：检查风机转动有无异常噪声，运行电路正常；
b、室外冷凝器：从底部观察是否已脏，若脏应清洗，拆下风机顺散热片方用高压水枪方向由上向下冲洗盘管，操作时应注意避免损坏盘管。

常见故障排除对应表。

艾默生精密空调设计手册20091109

Liebert.PEX系列机房专用空调设计安装手册目录目录 (2)一、性能 (3)1. Liebert.PEX系列精密空调室内机基本技术指标 (3)2. 室内机机械参数 (5)3. 风帽尺寸 (6)4. 室外机机械参数 (8)二、系统安装布局 (10)1. 系统总体布局 (10)2. 安装室内机 (13)1)机房要求 (13)2)安装空间 (13)3)维护空间要求 (14)4)机组底座 (14)3. 安装室外机 (16)4. 安装机组管路 (16)1)一般原则 (17)2)连接管路 (17)附录：PEX机组接线图 (20)-3-一、性能1. Liebert.PEX 系列精密空调室内机基本技术指标风冷型、水冷型、乙二醇冷上出风参数：机型类型P1020UAP1025UAP1030UAP1035UAP2040UAP2045UAP2050UAP2055UAP2060UAP2070UAP3080UAP3090UAP3100UA制冷量 19.4 22.1 29.2 32.4 39.5 44.4 45.7 52 57.9 65.9 79.4 87.2 97.924dB ℃ 50%RH 显冷量 18.3 20.7 25.9 28 37.2 40.7 42 46.1 51.6 56.3 69.2 77.5 83.9制冷量 19.3 21.9 28.1 31.8 39.8 42.9 44.5 49.7 56.4 63.5 76.7 83.5 96.5制冷量和显冷量（kW ）24dB ℃ 45%RH 显冷量19.1 21.7 27.4 29.9 39.5 42.6 44.2 48.8 55.1 59.7 73.5 82.2 89.9标准风量（m 3/h ）5400 6300 7866 7920 10440 11610 12240 13032 15390 15480 19188 22770 22860风机台数 1 1 1 1 2 2 2 2 2 2 3 3 3风机机外静压（Pa ）25-200 25-200 25-200 25-200 25-200 25-200 25-200 25-200 25-200 25-200 25-200 25-200 25-200压缩机1 数量 1 1 1 1 2 1 2 1 2 2 2 2 2电加热3功率（kW ） 6 6 6 6 9 9 9 9 9 9 12 12 12 加湿量（kg/h ） 4.5 4.5 4.5 4.5 10 10 10 10 10 10 10 10 10 远红外加湿器加湿水盘不锈钢不锈钢不锈钢不锈钢不锈钢不锈钢不锈钢不锈钢不锈钢不锈钢不锈钢不锈钢不锈钢尺寸（mm ） 666*816*96 666*816*96 666*816*96 666*816*96 666*816*96 666*816*96 666*816*96 666*816*96 666*816*96 666*816*96 666*816*96 666*816*96 666*816*96滤网4数量1 1 1 12 2 2 2 2 23 3 3回液管ID （mm ） 16 16 16 16 16 16 16 16 16 16 16 16 16排气管ID （mm ） 22 22 22 22 22 22 22 22 22 22 22 22 22远红外加湿器注水管OD （mm ） 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35风冷型室内机组接口尺寸冷凝水排水管ID （mm ）19 19 19 19 19 19 19 19 19 19 19 19 19 水流量调节阀6尺寸（inch ） 1 1 1-1/4 1-1/4 1 1-1/4 1 1-1/4 1-1/4 1-1/4 1-1/4 1-1/4 1-1/4 进水量（l/s ） 1.15 1.32 1.73 1.90 2.35 2.58 2.66 3.05 3.47 3.83 4.67 5.12 5.73 水冷型冷却水供应要求7压降（kPa ）45.560.954.450.046.992.161.1104.357.850.154.989.494.5水冷型接口尺寸进出水管7OD （mm ） 28 28 35 35 28 35 28 35 35 35 35 35 35 净重（kg ） 320 330 340 350 590 560 610 570 640 650 910 930 950FLA 5（A ） 23.125.230.432.342.948.547.153.557.561.371.977.787.7电参数空开32 32 40 40 63 63 63 63 80 80 100 100 100注：1：涡旋，R22制冷剂（可兼容R407C ）。

艾默生精密空调维护手册v12

艾默生精密空调维护手册v12 XXX精密空调维护手册H52主办2016年4月21日订定目录第一章概述1.1简介本手册旨在为用户提供Emerson精密空调的维护指南。

1.2主要部件1.2.1室内机室内机是Emerson精密空调系统的核心部件。

它包含压缩机、蒸发器、冷凝器和膨胀阀等重要组件。

1.2.2控制器控制器是Emerson精密空调系统的关键部件。

它可以监测和控制室内温度、湿度和空气质量等参数，确保系统正常运行。

第二章各个功能模块介绍2.1制冷系统制冷系统是Emerson精密空调系统的核心部件。

它可以通过压缩、冷凝、蒸发和膨胀等过程将热量从室内移出，使室内温度保持稳定。

为了确保制冷系统正常运行，用户需要定期清洗和更换过滤器、检查制冷剂压力和泄漏等问题。

删除明显有问题的段落）改写后的第一章概述：XXX精密空调维护手册旨在为用户提供维护指南，确保系统正常运行。

室内机是系统的核心部件，包含压缩机、蒸发器、冷凝器和膨胀阀等重要组件。

控制器是关键部件，可以监测和控制室内温度、湿度和空气质量等参数。

改写后的第二章各个功能模块介绍：制冷系统是Emerson精密空调系统的核心部件，通过压缩、冷凝、蒸发和膨胀等过程将热量从室内移出，使室内温度保持稳定。

为确保制冷系统正常运行，用户需要定期清洗和更换过滤器、检查制冷剂压力和泄漏等问题。

2.1.1 压缩机压缩机是空调系统中最重要的组件之一。

其主要功能是将低压低温的气体压缩成高压高温的气体，使其能够在冷凝器中释放热量。

2.1.2 冷凝器冷凝器是将压缩机压缩出的高温高压气体冷却成高压液体的重要组件。

其主要原理是通过散热器来散热，使气体冷却并凝结成液体。

2.1.3 膨胀阀膨胀阀是空调系统中的一个重要组件，其主要功能是控制制冷剂的流量和压力。

它可以通过自动调节制冷剂的流量来维持系统的稳定性。

2.1.4 蒸发器蒸发器是空调系统中的一个重要组件，其主要功能是将低压低温液体制冷剂蒸发成低温低压气体，吸收空气中的热量，从而实现制冷效果。

艾默生精密空调操保手册

艾默生空调操作手册
一、基本介绍
1.空调基本信息介绍：
2.控制面板介绍
3.控制面板的操作：
①设定点：按回车键进入菜单，再按回车键，通过方向键输
入密码。

按下移键选中设定点图标（如下图所示），按回
车键进入菜单。

②进入菜单后再按回车，选着索要更改的项目，按回车键，
进入到如下图所示的画面，按上移键或下移键改变要改变
的数值，然后按回车键确定。

修改完毕后按退出键返回主
界面。

③设定点可设置的数值有：
⑴温度设定
⑵湿度设定
⑶湿度控制
⑷送风功能
⑸送风温度
⑹备份温限
注：其他菜单设置的操作步骤与设定点设置方法相同。

二、设备保养
1、更换过滤网
①打开机柜门，将机柜顶部两个旧的过滤网取下来。

②将新的过滤网平稳的放在机柜的顶部（注意方向）。

2、更换风机皮带
①空调关机，在确定停止后，打开机柜门取下挡板。

②抬起电机去下皮带，检查皮是否有断裂、老化现象。

③安装皮带（注意：防止皮带与皮带轮之间夹手）。

④安装挡板。

3、清洗水槽
①空调关机拆下两块挡板，拆下立柱上的螺丝。

②将水位传感器拆下来。

③将排水管，传感器拆下来。

④拆掉水槽两端螺丝，平行抽出水槽，清洗。

⑤清洗完毕按顺序安装。

艾默生机房空调PEX系列产品说明书

科海机房（深圳）办事处艾默生恒温恒湿空调产品资料（艾默生）力博特PEX系列恒温恒湿空调介绍一、PEX系列描述科海机房（深圳）办事处艾默生恒温恒湿空调产品资料科海机房2二、PEX 系列技术参数1、同等制冷量条件下，占地面积最小。

侧面及背面不需要维护空间，前面只需要600mm维护空间。

2、可拆卸后搬运，保证重新组装与整机无差别，适合特殊场地搬运（如利用小电梯或狭小通道）。

3、快速除湿功能设计，能有效的降低除湿能耗。

4、Copeland（艾默生子公司）涡旋式压缩机，能效比高，运行可靠。

5、大表面积的 V 型蒸发器盘管，使热交换更快，更有效率，“V”型结构有利于蒸发器表面的空气分配更加均衡，确保节能。

6、6秒可以产生纯净蒸汽的远红外加湿系统，湿度控制精确，可以适应各种水质，清洗维护方便。

7、大屏幕LCD全中文显示屏，图形化显示多种信息，并提供帮助菜单。

8、提供先进的iCOM微处理控制器，强大的联机控制功能。

✧控制精确，PeX系列空调系统能精确地进行温湿度控制。

温度可设定在±1℃，湿度可设定在±1%RH。

✧能效高，PeX系列空调采用了Copeland高效涡旋压缩机。

该压缩机具有独特的V字形翅片管式换热器和精细设计的分液头，使得空调内部流场更加均匀，冷媒分配更加合理，从而极大地提高了换热器的换热效率，使整机达到高效节能的效果。

✧方便耐用：经久耐用的机件，结构紧凑，整体尺寸小；独特的碳钢铆钉铆接的骨架机身，既稳定坚固又容易拆分，可以实现极限条件下搬运；内外两层，中间采用防火隔热棉，机身内的保温性能良好；one-bay、two-bay、three-bay结构件通用性较高，大大降低了易消耗件（如过滤网等）的规格。

✧采用真正的模块化设计思路。

生产的单制冷回路/双制冷回路 PEX系列精密空调，可以提供单机的制冷量为20KW至100KW，并可组合在一起。

即能满足现阶段的使用，又能适应未来发展的需求，具有非常广泛的应用范围。

艾默生PEX精密空调故障告警及使用指南总结

艾默⽣PEX精密空调故障告警及使⽤指南总结艾默⽣PEX精密空调故障告警及使⽤指南总结————————————————————————————————作者：————————————————————————————————⽇期：21PEX空调机组常见报警及故障处理指南空调产品技术部2009-9-25序号故障及报警名称页码序号故障及报警名称页码21 公共报警 3 32 与主机通信失败122 压缩机1或2⾼压3 33 机组运⾏133 压缩机1或2低压 5 34 机组关机134 冷冻⽔⾼温5 35 睡眠模式135 冷冻⽔⽔流丢失 5 36 备⽤模式136 电加热⾼温 6 37 上电147 主风机过载7 38 掉电148 ⽓流丢失7 39 ⾃然冷源传感器故障149 过滤⽹堵塞7 40 ON/OFF键禁⽌1410 ⽤户⾃定义1 8 41 LWD传感器故障1411 ⽤户⾃定义2 8 42 地板溢⽔1412 ⽤户⾃定义3 9 43 RAM/电池故障1513 ⽤户⾃定义4 9 44 存储器1内存不⾜1514 ⾃然冷源锁死9 45 压缩机1或2过载1515 维护通知9 46 加湿器故障1516 回风⾼温9 47 远程关机1617 室内⾼温9 48 除湿运⾏时间超限1618 室内低温10 49 ⾃然冷源运⾏时间超限1619 室内⾼湿10 50 压缩机1或2防冻保护1620 室内低湿10 51 压缩机1或2抽空故障1721 传感器A⾼温或故障10 52 BMS掉线1722 传感器A低温10 53 数码涡旋1或2⾼温1723 传感器A⾼湿10 54 烟感报警1724 传感器A低湿11 55 备⽤⼄⼆醇泵运⾏1725 机组运⾏时间超限11 56 热⽔/汽运⾏时间超限1726 压缩机1或2运⾏时间超限11 57 电加热1或2运⾏时间超限1727 加湿器运⾏时间超限11 58 机组码丢失1828 送风传感器故障11 59 机组码01～18不匹配1829 数码涡旋1或2传感器故障11 60 压缩机1或2短周期1830 室内传感器故障12 61 断电报警1831 低压传感器1或2故障12 62 机组上电不能完成⾃检18 附件：PEX机组码―――――20页31.公共报警产⽣原因：在系统发⽣报警时，事件记录菜单会同时产⽣⼀条公共报警记录，并且主控制板公共报警端⼦会产⽣⼲接点输出变化，主控制板右下⾓的K3继电器闭合，左侧红⾊LED指⽰灯亮，同时75/76公共报警输出端⼦输出闭合导通信号。

艾默生PEX精密空调故障告警及使用指南

1PEX 空调机组常见报警及故障处理指南空调产品技术部2009-9-25序号故障及报警名称页码序号故障及报警名称页码21 公共报警 3 32 与主机通信失败122 压缩机1或2高压3 33 机组运行133 压缩机1或2低压 5 34 机组关机134 冷冻水高温5 35 睡眠模式135 冷冻水水流丢失 5 36 备用模式136 电加热高温 6 37 上电147 主风机过载7 38 掉电148 气流丢失7 39 自然冷源传感器故障149 过滤网堵塞7 40 ON/OFF键禁止1410 用户自定义1 8 41 LWD传感器故障1411 用户自定义2 8 42 地板溢水1412 用户自定义3 9 43 RAM/电池故障1513 用户自定义4 9 44 存储器1内存不足1514 自然冷源锁死9 45 压缩机1或2过载1515 维护通知9 46 加湿器故障1516 回风高温9 47 远程关机1617 室内高温9 48 除湿运行时间超限1618 室内低温10 49 自然冷源运行时间超限1619 室内高湿10 50 压缩机1或2防冻保护1620 室内低湿10 51 压缩机1或2抽空故障1721 传感器A高温或故障10 52 BMS掉线1722 传感器A低温10 53 数码涡旋1或2高温1723 传感器A高湿10 54 烟感报警1724 传感器A低湿11 55 备用乙二醇泵运行1725 机组运行时间超限11 56 热水/汽运行时间超限1726 压缩机1或2运行时间超限11 57 电加热1或2运行时间超限1727 加湿器运行时间超限11 58 机组码丢失1828 送风传感器故障11 59 机组码01～18不匹配1829 数码涡旋1或2传感器故障11 60 压缩机1或2短周期1830 室内传感器故障12 61 断电报警1831 低压传感器1或2故障12 62 机组上电不能完成自检18 附件：PEX 机组码―――――20 页31. 公共报警产生原因：在系统发生报警时，事件记录菜单会同时产生一条公共报警记录，并且主控制板公共报警端子会产生干接点输出变化，主控制板右下角的 K3 继电器闭合，左侧红色 LED 指示灯亮，同时 75/76 公共报警输出端子输出闭合导通信号。

(完整word版)艾默生说明书标准-3版

变频调速器（艾默生）使用说明感谢您购买盾安空调，为使您更好的使用和维护机组，提高机组的运行效率，延长机组的使用寿命，特请您注意以下几点：1、请您保管好随机资料，在开启或检修机器前，仔细阅读说明书及随机资料.2、安装工作及首次开机工作必须由受过训练的专业人员进行。

安装按电控柜铭牌的编号将其与机组编号一一对应的互相匹配.注意:请一一对应匹配.一、查收随机资料及附件1、附件：①尼龙接头；②包塑金属软管；③导线若干等。

二、柜体安装1、安装位置：控制柜安装机组旁边的墙壁上，如无墙壁，则用户自行做支架安装，建议安装位置与机组风机段距离≤3米，高度（以操作界面为准）：1。

4～1.5米，接线出厂标配为3米，若接线距离＞3米，则接线部分由用户自行解决。

2、安装方式:明装.采用壁挂式安装，安装孔及尺寸见电控柜实体.三、放线、接线、走线1、柜式空调机组电控柜固定完成后，按电机接线盒到电动机接线端子的弯曲距离放线。

2、按电气原理图、电气接线图、随机附件接好电源进线、接地线等导线。

3、若控制柜含BA干接点，则所需电缆用线由用户自备，建议使用线径0.75mm2导线。

调试（0。

7～5.5）kW变频器一、数字操作器TOP—LED02各部说明：PRG：编程键;FUNC/DATA：功能/数据键；＞＞：移位键；∧：递增键；∨：递减键;RUN：运行键；－1－STOP/RESET：停止/复位。

详细说明见随机变频器《使用手册》二、变频器内部参数设置注意：若Array变频柜含BA干接点，将选择开关打到自动档,通过远程常开无源输入触点对变频器启停进行控制，然后检测运行状态输出、手/自动状态输出的信号输出是否正常；带可选项参数为增加远程调频功能时设置参数,由用户自行确定，接收和反馈信号均为DC0~10V信号，出厂时不含此参数；出厂设置变频器跳码开关CN10跳为V.（7。

5~55）kW变频器一、数字操作器F1A452GZ1各部说明：MENU/ESC：编程/退出键；ENTER/DATA：功能/数据键;PANEL/REMOTE:运行命令通道切换键;＞＞:移位键；∧：递增键；－2－∨:递减键；JOG:点动键；RUN：运行键；STOP/RESET：停止/复位。

艾默生精密空调指导

目录一、设备选型前准备工作 (3)二、总制冷量的确定 (4)三、室内机组型号的确定 (5)1、室内机组冷量的确定 (5)2、室内机组送风方式的确定 (6)2.1风帽上送风 (6)2.2风道上送风 (6)2.3地板下送风 (7)3、机组冷却方式的确定 (7)3.1风冷型空调机组 (7)3.1.1安装位置要求 (7)3.1.2风冷冷凝器的选配 (7)3.1.3室内外机间的最大允许垂直高度和当量铜管长度 (7)3.2水冷型空调机组 (8)3.3乙二醇型空调机组 (8)3.4乙二醇自然冷却型空调机组 (9)3.5冷冻水型空调机组 (9)3.6双冷源型空调机组 (10)四、空调的配电设计 (10)附录1 制冷工程常用单位换算表 (11)附录2 室外机摆放位置示意图 (11)附录3 空调设备技术数据 (12)附录4 冷凝器配置参考地区的环境温度 (16)附录5 风冷冷凝器配置表 (17)附录6 Libert空调型号说明 (18)力博特精密空调设备选型指导书艾默生网络能源有限公司艾默生网络能源有限公司空调设备选型指导书一、设备选型前准备工作1、在设备选型前，工程师必须与用户及销售人员进行交流，清楚明白他们对此空调设备选型的意图，内容如下：1)空调机组的容量2)空调室内机组的型式、数量，有无主备关系；3)空调室外机组的型式、数量；4)设备货期及竞争对手情况5)备选项目；6)其他要求。

2、工程师依据交流结果，根据现场情况，初步确定机组的选型及须进一步交流的事项。

3、选型设计过程中要认真、仔细，对无法准确确定的地方，应与用户交流并尽可能地多索要相关图纸和资料。

4、工程师在现场与用户沟通时，对于不符合其要求的地方，必须与用户讲清楚不符合的原因及采取另外何种办法，同时必须征得用户同意。

二、总制冷量的确定精密工艺房间内的冷负荷确定一般要根据设备负荷、照明负荷、辐射负荷、维护结构传热负荷等进行准确计算，一般由设计院完成。

但鉴于时间或其它条件限制，一般采用面积负荷估算法进行估算，估算时最好与用户主管工程师沟通并确定结果。

艾默生PEX精密空调故障告警及使用指南总结

艾默生PEX精密空调故障告警及使用指南总结————————————————————————————————作者：————————————————————————————————日期：21PEX空调机组常见报警及故障处理指南空调产品技术部2009-9-25序号故障及报警名称页码序号故障及报警名称页码21 公共报警 3 32 与主机通信失败122 压缩机1或2高压3 33 机组运行133 压缩机1或2低压 5 34 机组关机134 冷冻水高温5 35 睡眠模式135 冷冻水水流丢失 5 36 备用模式136 电加热高温 6 37 上电147 主风机过载7 38 掉电148 气流丢失7 39 自然冷源传感器故障149 过滤网堵塞7 40 ON/OFF键禁止1410 用户自定义1 8 41 LWD传感器故障1411 用户自定义2 8 42 地板溢水1412 用户自定义3 9 43 RAM/电池故障1513 用户自定义4 9 44 存储器1内存不足1514 自然冷源锁死9 45 压缩机1或2过载1515 维护通知9 46 加湿器故障1516 回风高温9 47 远程关机1617 室内高温9 48 除湿运行时间超限1618 室内低温10 49 自然冷源运行时间超限1619 室内高湿10 50 压缩机1或2防冻保护1620 室内低湿10 51 压缩机1或2抽空故障1721 传感器A高温或故障10 52 BMS掉线1722 传感器A低温10 53 数码涡旋1或2高温1723 传感器A高湿10 54 烟感报警1724 传感器A低湿11 55 备用乙二醇泵运行1725 机组运行时间超限11 56 热水/汽运行时间超限1726 压缩机1或2运行时间超限11 57 电加热1或2运行时间超限1727 加湿器运行时间超限11 58 机组码丢失1828 送风传感器故障11 59 机组码01～18不匹配1829 数码涡旋1或2传感器故障11 60 压缩机1或2短周期1830 室内传感器故障12 61 断电报警1831 低压传感器1或2故障12 62 机组上电不能完成自检18 附件：PEX机组码―――――20页31.公共报警产生原因：在系统发生报警时，事件记录菜单会同时产生一条公共报警记录，并且主控制板公共报警端子会产生干接点输出变化，主控制板右下角的K3继电器闭合，左侧红色LED指示灯亮，同时75/76公共报警输出端子输出闭合导通信号。

艾默生空调技术手册PEX

图1-1机（双门）1.2 型号说明PEX系列空调型号说明见图2-3所示。

P 1 020 U W P M S 1 R加湿类型：0－无加湿；R－红外加湿；S－电极加湿再热类型：0－无电加热；1－一级电加热；2－二级电加热显示屏形式：S－小显示屏；L－大显示屏电源形式：M－三相/50Hz/400V系统配置：R－制冷剂为R22,涡旋压缩机2个；P－制冷剂为R22,涡旋压缩机1个S－制冷剂为R407C，涡旋压缩机2个；Z－制冷剂为R407C，涡旋压缩机1个冷却方式：A－风冷；W－水冷；G－乙二醇冷却送风方式：U－上出风；F－下出风；D－风管型制冷量级别：××KW机组框架：1－单门；2－双门；3－三门PEX系列1.3 风冷机组技术参数1.3.1 上出风风冷机组技术参数上出风风冷机组技术参数如表3-1所示。

表1-1 上出风风冷机组技术参数上出风风冷机组冷凝器技术参数如下：注意如所需数据未在表中列出，请与艾默生开发部门联系。

1．PEX冷凝器技术参数PEX冷凝器技术参数如表3-2到表3-7所示。

表1-2 PE X冷凝器技术参数（R22，环境温度35℃）表1-3 PE X冷凝器技术参数（R22，环境温度38℃）表1-4 PE X冷凝器技术参数（R22，环境温度41℃）表1-5 PE X冷凝器技术参数（R407C，环境温度35℃）表1-6 PE X冷凝器技术参数（R407C，环境温度38℃）表1-7 PE X冷凝器技术参数（R407C，环境温度41℃）2．低温型室外机技术参数低温型室外机技术参数如表3-8和表3-9所示。

表1-8 低温型室外机技术参数（R22，环境温度35℃）表1-9 低温型室外机冷凝器技术参数（R407C，环境温度35℃）1.3.2 下出风风冷机组技术参数下出风风冷机组技术参数如表3-10所示。

表1-10 下出风风冷机组技术参数下出风风冷机组冷凝器技术参数如下：注意1．下出风机型测试机外静压为20Pa。
