柴油发电机工作原理及维护方法
柴油发电机组基本的工作原理及维修维护保养的规定规程
柴油发电机组基本的工作原理及维修维护保养的规定规程----柴油发电机组柴油发电机组基本的工作原理及维修维护保养的规定规程1、柴油机发电机组的作用2、柴油机的总体构造3、柴油机发电机组的工作原理4、柴油机发电机的使用与维护一、柴油机发电机的作用在正常工作时负载是靠市电供给电源的。
一旦市电发生中断，未连接UPS的负载同步断电，立即停止工作；UPS的蓄电池组工作的时间是有限的，随着蓄电池容量的逐渐下降，负载随时面临断电的情况。
所以，在市电停电时，发电和及时开启供电是非常重要的。
二、柴油机的总体构造柴油机主要由二大机构四大系统组成，包括：1. 曲轴连杆机构曲轴连杆机构是油机的主要组成部分。
它由气缸、活塞、连杆、曲轴等部件组成。
它的作用是将燃料燃烧时产生的化学能转变为机械能，并将活塞在气缸内的上下往返直线运动变为曲轴的圆周运动，以带动其它机械做功。
（1）气缸：气缸是燃料燃烧的地方，根据油机的功率不同，气缸的直径和数目也不相同。
燃料在气缸中燃烧时，温度可高达1500～2000℃，因此，油机中必须采用冷却水散热，为此，气缸壁都做成中空的夹层，两层之间的空间称为水套。
（2）活塞：油机在工作时，活塞既承受很高的温度，又承受很大的压力，而且运动速度极快，惯性很大。
因此，活塞必须具有良好的机械强度和导热性能，并且应当用质量较轻的铝合金铸造，以减小惯性。
为了使活塞与气缸之间紧密接触，活塞的上部还装有活塞环，如图，活塞环有压缩环（气环）和油环两种，气环的作用是防止气缸漏气，油环的作用是防止机油窜入燃烧室。
（3）连杆与曲轴：连杆将活塞与曲轴连接起来，从而将活塞承受的压力传给曲轴，并通过曲轴把活塞的往返直线运动变为圆周运动。
2.配气机构配气机构的作用是适时打开和关闭进气门和排气门，将新鲜的气体送入气缸，并及时将燃烧后的废气排出。
配气机构由进气门、排气门、凸轮轴、推杆、挺杆和摇臂等部件组成。
配气机构工作原理3.供油系统柴油机的供油系统一般由油箱、柴油滤清器、低压油泵、高压油泵、喷油嘴等部分组成。
柴油发电机工作原理
柴油发电机工作原理简介柴油发电机是一种利用柴油作为燃料，通过内燃机转化热能为机械能，再由发电机将机械能转化为电能的设备。
它在工业、农业、建筑和住宅等各个领域都有广泛的应用。
本文将介绍柴油发电机的工作原理及其主要组成部分。
工作原理柴油发电机的工作原理可以简单概括为以下几个步骤：1.空气进入：柴油发电机通过进气道将空气引入到内燃机的气缸中。
2.燃油喷射：燃油喷射器将适量的柴油喷入气缸中。
3.压缩：气缸内的活塞开始向上运动，将空气和燃油压缩到高压状态。
4.点火：当气缸内的空气和燃油达到一定的高压状态时，喷油器会释放一个电火花，引燃燃油。
5.燃烧：燃油被点燃后，产生的高温高压气体推动活塞向下运动。
6.发电：活塞的运动通过连杆和曲轴将机械能转化为旋转能，发电机则将旋转能转化为电能输出。
主要组成部分柴油发电机主要包含以下几个组成部分：1.柴油机：柴油机是柴油发电机的核心部分，负责将燃油燃烧产生的热能转化为机械能。
2.油路系统：油路系统负责将燃油从燃油箱中输送到喷油器，保证燃油的供应和喷射的稳定。
3.进气系统：进气系统将空气引入到柴油机的气缸中，为燃烧提供氧气。
4.点火系统：点火系统负责在压缩状态下点燃燃油，引发燃烧反应。
5.冷却系统：冷却系统通过循环冷却剂，将柴油机产生的热量带走，保持柴油机的正常工作温度。
6.排气系统：排气系统将燃烧后产生的废气排出，同时降低噪音和排放有害气体的浓度。
7.发电机：发电机是柴油发电机的输出部分，将柴油机产生的机械能转化为电能输出。
优点和应用与其他类型的发电机相比，柴油发电机具有以下优点：1.稳定可靠：柴油发动机相对于汽油发动机来说更加稳定可靠，适应性强。
2.燃料经济：柴油燃料的单位能量输出比汽油燃料更高效，使用柴油发电机可以节约燃料成本。
3.寿命长：柴油发动机的寿命通常比汽油发动机要长，维护成本低。
4.适应性强：柴油发电机广泛应用于工业、农业、建筑和住宅等各个领域。
由于其稳定可靠、经济高效的特点，柴油发电机在许多应用场景中得到了广泛的应用，例如：•工业领域：用于工厂、矿山和船舶等地方的主要或备用电源。
柴油发电机培训课件
本培训课程将介绍柴油发电机的工作原理和组成部分，以及如何操作、维护 和排除故障。这些知识将帮助你提高效率并了解应用领域和发展趋势。
柴油发电机工作原理
燃料系统
柴油燃料通过喷油嘴喷入活 塞顶部，在高压和高温下点 燃并推动活塞。
机械系统
活塞通过曲轴旋转并转换机 械运动到发电机。定子和转 子间的旋转线圈创造电力。
控制系统
控制系统监测和维持燃料、 机械和电力的平衡，确保发 电机始终正常工作。
柴油发电机的组成部分
柴油发动机
引擎用于转换燃料能为机械能。
燃料喷射系统
系统能够控制和调节燃料供应。
发电机
运用磁场转换机械能为电能。
控制面板
用于操作和监控发电机的工作 状态。
操作和维护基本步骤
1
日常操作
认真阅读操作手册并定期检查燃料和油液等级。
石油勘探及采矿
柴油发电机常用于生产物流线上 和场地内如照明、食堂、机器起 吊等不同领域。
数据中心
柴油发电机在数据中心中广泛使 用以支持大范围地活动和数据计 算。
绿色能源
越来越多的国家和地区鼓励使用 可再生能源，柴油发电机在这个 领域也有着不少的应用空间。
2
定期维护
在规定维护周期内更换油液和过滤器，并进行机油、水和发电机耗材配件的检查。
3
应急响应
准备备用电源和应急工具，并学习如何快速排除故障。
柴油发电机故障排除技巧
1 温度过高
检查是否有过量使用其它电气设备。
2 起动困难
检查控制面板和电池是否正常运作，燃油是否新鲜。
3 发电量不足
检查燃油油质是否干净，燃油是否新鲜，是否有过多负载。
如何提高柴油发电机的效率
柴油发电机工作原理
柴油发电机工作原理柴油发电机是一种常见的发电设备，采用柴油作为燃料来产生电能。
它由柴油机和发电机两部分组成。
柴油机负责将化学能转化为机械能，而发电机则将机械能转化为电能。
下面将详细介绍柴油发电机的工作原理。
1. 柴油机工作原理柴油机是一种内燃机，它利用柴油的燃烧来产生动力。
柴油机的工作原理可以分为四个基本过程：进气、压缩、燃烧和排气。
进气过程：柴油机通过进气门吸入空气，空气经过滤清洁后进入气缸。
压缩过程：活塞向上运动，将进入气缸的空气压缩。
在这个过程中，压缩使空气的温度升高，达到燃烧柴油所需的温度。
燃烧过程：当活塞达到顶点时，喷油器将柴油以高压喷入气缸。
柴油与高温的压缩空气混合后，发生自燃反应，产生高温高压的燃烧气体。
燃烧产生的能量推动活塞向下运动。
排气过程：活塞向下运动，将燃烧产生的废气排出气缸，通过排气门排出。
2. 发电机工作原理发电机是将机械能转化为电能的设备。
它由转子和定子两部分组成。
转子是由磁铁制成的，通过柴油机的输出轴带动转动。
转子的旋转产生一个旋转磁场。
定子是由线圈和铁芯构成的。
当转子旋转时，旋转磁场穿过定子线圈，产生交变电流。
定子线圈中的交变电流经过整流装置，被转换为直流电流。
这个直流电流可以被用来供应电力负载，如灯光、电器设备等。
3. 柴油发电机的工作原理柴油发电机的工作原理是将柴油机和发电机结合在一起。
柴油机负责提供动力，驱动发电机产生电能。
柴油机通过燃烧柴油产生的机械能带动发电机转动。
发电机将机械能转化为电能，并输出给电力负载。
柴油发电机通常配备了控制系统，用于监测和控制柴油机和发电机的运行。
控制系统可以根据负载的需求来调整柴油机的燃油供应量，以保持发电机输出的稳定电压和频率。
4. 柴油发电机的应用柴油发电机广泛应用于各种场合，包括工业、商业和家庭。
它们可以作为主要电源或备用电源，用于供应电力负载，如建筑工地、办公楼、医院、超市等。
柴油发电机具有可靠性高、运行成本低、维护简单等优点。
柴油发电机工作原理及说明
柴油发电机工作原理及说明柴油发电机是一种利用柴油燃料驱动的发电设备，它的工作原理和汽油发电机类似，都是将化学能转化为电能。
下面我们来详细了解一下柴油发电机的工作原理及说明。
一、柴油发动机的工作原理1.柴油发动机的燃烧过程当柴油进入到气缸内时，它会与高压空气混合并被压缩。
当达到一定压力时，喷油器会向气缸内喷入适量的柴油。
由于高温高压的作用下，柴油会迅速燃烧，并释放出大量的热能。
这些热能将推动活塞向下移动，从而带动曲轴旋转。
2. 曲轴传动发电机旋转曲轴是连接活塞和发电机的关键部件，当活塞向下移动时，曲轴也会随之旋转。
由于曲轴上安装了一个发电机，因此当曲轴旋转时，它就会带动发电机产生电流。
3. 发电机产生交流电在某些情况下，柴油发电机会产生直流电。
但是，大多数柴油发电机都是通过交流电来驱动负载的。
发电机产生的交流电经过变压器和整流器的处理后，就可以供应给负载使用了。
二、柴油发动机的说明1. 柴油发动机有很强的适应性相比汽油发动机，柴油发动机更适合在恶劣环境下工作。
它们不仅能够在高海拔地区工作，还能够在极寒或极热的气候条件下正常运转。
2. 柴油发动机具有较高的效率由于柴油具有更高的密度和较高的点火温度，因此柴油发动机比汽油发动机更加高效。
这意味着它们可以更有效地转化燃料为能量，并减少浪费。
3. 柴油发动机需要定期维护虽然柴油发动机比汽油发动机更耐用，但是它们仍然需要定期维护。
这包括更换滤清器、检查冷却系统、清洗进气道等操作。
只有进行定期维护，才能保证柴油发电机始终处于最佳状态，延长其使用寿命。
4. 柴油发动机的噪音较大柴油发动机通常比汽油发动机噪音更大。
这是因为柴油发动机的工作过程更加复杂，需要更高的压力和温度来点燃燃料。
因此，在选择柴油发电机时，应该考虑到噪音问题，并采取相应的措施来降低噪音。
总之，柴油发电机是一种高效、耐用、适应性强的发电设备。
通过了解其工作原理及说明，我们可以更好地了解它的优缺点，并选择适合自己的柴油发电机。

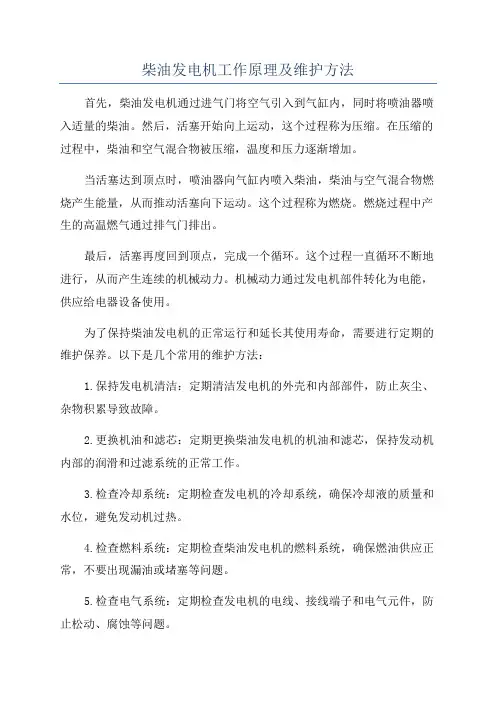

柴油发电机工作原理及维护方法
柴油发电机工作原理及维护方法首先，柴油发电机通过进气门将空气引入到气缸内，同时将喷油器喷入适量的柴油。
然后，活塞开始向上运动，这个过程称为压缩。
在压缩的过程中，柴油和空气混合物被压缩，温度和压力逐渐增加。
当活塞达到顶点时，喷油器向气缸内喷入柴油，柴油与空气混合物燃烧产生能量，从而推动活塞向下运动。
这个过程称为燃烧。
燃烧过程中产生的高温燃气通过排气门排出。
最后，活塞再度回到顶点，完成一个循环。
这个过程一直循环不断地进行，从而产生连续的机械动力。
机械动力通过发电机部件转化为电能，供应给电器设备使用。
为了保持柴油发电机的正常运行和延长其使用寿命，需要进行定期的维护保养。
以下是几个常用的维护方法：1.保持发电机清洁：定期清洁发电机的外壳和内部部件，防止灰尘、杂物积累导致故障。
2.更换机油和滤芯：定期更换柴油发电机的机油和滤芯，保持发动机内部的润滑和过滤系统的正常工作。
3.检查冷却系统：定期检查发电机的冷却系统，确保冷却液的质量和水位，避免发动机过热。
4.检查燃料系统：定期检查柴油发电机的燃料系统，确保燃油供应正常，不要出现漏油或堵塞等问题。
5.检查电气系统：定期检查发电机的电线、接线端子和电气元件，防止松动、腐蚀等问题。
6.定期运行负载试验：定期运行负载试验，检查发电机在负载下的运行状况，确保其正常工作。
7.定期检查维护发电机控制系统：定期检查和维护发电机的控制系统，确保其稳定和可靠运行。
总之，柴油发电机在正常使用期间需要经常检查和维护，保持清洁和良好的工作环境，定期更换机油和滤芯，确保燃料和冷却系统正常，保持良好的电气连接和控制系统运行。
通过这些维护方法，可以确保柴油发电机的稳定运行和延长其使用寿命。
柴油发电机工作原理
柴油发电机工作原理引言概述：柴油发电机是一种常见的发电设备，广泛应用于各个领域。
了解柴油发电机的工作原理对于使用和维护这一设备至关重要。
本文将详细介绍柴油发电机的工作原理，包括供油系统、点火系统、燃烧系统、冷却系统和排气系统等五个方面。
一、供油系统：1.1 燃油箱：柴油发电机的燃油箱通常位于机组的底部，用于存储柴油。
1.2 燃油泵：燃油泵将柴油从燃油箱抽取，并通过燃油滤清器过滤后供给发动机。
1.3 燃油喷油器：燃油喷油器将高压燃油喷射到发动机的燃烧室内，形成可燃混合物。
二、点火系统：2.1 蓄电池：柴油发电机的点火系统依赖于蓄电池提供电力。
2.2 发电机控制器：发电机控制器接收到启动信号后，会通过蓄电池提供的电能激活点火系统。
2.3 燃油喷油器：点火系统会向燃油喷油器提供高压电流，使其喷射燃油并点火。
三、燃烧系统：3.1 压缩：柴油发电机通过活塞的上升运动将空气压缩到高压状态，使其温度升高。
3.2 注油：燃油喷油器会在活塞接近顶点时喷射燃油，与高温高压的空气混合形成可燃混合物。
3.3 燃烧：可燃混合物在点火后燃烧，产生高温高压的气体，推动活塞向下运动，驱动发电机的转子旋转。
四、冷却系统：4.1 水泵：柴油发电机的冷却系统通常采用水冷方式，水泵负责将冷却水循环供给发动机。
4.2 散热器：冷却水通过散热器散热，降低发动机的温度。
4.3 温度控制：温度控制装置会监测发动机的温度，并根据需要调节冷却水的流量和温度，保持发动机在适宜的工作温度范围内。
五、排气系统：5.1 排气管：燃烧后的废气通过排气管排出发动机。
5.2 消声器：排气管中通常安装有消声器，减少发动机排气时产生的噪音。
5.3 废气处理：柴油发电机的排气系统还可以配备废气处理装置，如颗粒捕集器和尿素喷射器，以减少废气对环境的污染。
结论：通过对柴油发电机工作原理的详细阐述，我们了解到供油系统、点火系统、燃烧系统、冷却系统和排气系统是柴油发电机运行的关键部件。
柴油发电机原理及故障检查维护学习材料
柴油发电机课件内容一、柴油发电机的工作原理柴油机的工作是由进气、压缩、燃烧膨胀和排气这四个过程来完成的，这四个过程构成了一个工作循环。
活塞走四个过程才能完成一个工作循环的柴油机称为四冲程柴油机。
进气，它的任务是使气缸内充满新鲜空气，压缩时活塞从下止点间上止点运动，后续燃烧膨胀，排气冲程的功用是把膨胀后的废气排出去，以便充填新鲜空气，为下一个循环的进气作准备。
当工作冲程活塞运动到下止点附近时，排气阀开起，活塞在曲轴和连杆的带动下，由下止点向上止点运动，并把废气排出气缸外。
将无刷同步交流发电机与柴油机曲轴同轴安装，就可以利用柴油机的旋转带动发电机的转子，利用‘电磁感应’原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。
二、发电机工作原理一般由转子总成、定子总成、整流器总成、端盖、皮带轮、风扇等组成。
1－后端盖2、3、4－碳刷及碳刷架5－整流板6－二极管7－转子8－定子总成9－前端盖10－风扇11－皮带轮（1）转子总成：转子的功用是产生旋转磁场。
转子由爪极、磁轭、磁场绕组、导电滑环、转子轴组成：1－导电滑环2－转子轴3－爪极4－磁轭5－磁场绕组转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组 (转子线圈)和磁轭。
导电滑环由两个彼此绝缘的铜环组成，导电滑环压装在转子轴上并与轴绝缘，两个导电滑环分别与磁场绕组的两端相连。
当两导电滑环通过碳刷通入直流电时，磁场绕组中就有电流通过，并产生轴向磁场，当发电机转子轴在发动机的驱动下旋转时，即磁场同步旋转。
（2）定子：定子的功用是产生三相交流电。
定子由定子铁心和定子绕组成：定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。
定子绕组有三个线圈，又称为三相绕组。
三个线圈的连接方式有星形接法（Y接）或三角形接法，都能产生三相交流电。
三相绕组的星形接法：星形接法星形接法应用于汽车大部分的发电机，三个线圈的公共端称为中性点，用N表示，中性点N常用于控制充电指示系统。
柴油发电机工作原理
柴油发机电工作原理引言概述：柴油发机电是一种常见的发电设备，通过柴油机驱动发机电产生电能。
其工作原理是将燃料燃烧产生的热能转化为机械能，再由发机电将机械能转化为电能。
下面将详细介绍柴油发机电的工作原理。
一、燃料供给系统1.1 燃油箱：柴油发机电的燃料来源于燃油箱，燃油箱通常位于发机电机组的底部，用于存储柴油。
1.2 燃油泵：燃油泵负责将燃油从燃油箱输送到发动机的燃油喷射器中，保证燃油供给充足。
1.3 燃油喷射器：燃油喷射器将高压的燃油喷入发动机的燃烧室，与空气混合后进行燃烧。
二、柴油机工作原理2.1 进气过程：柴油机通过进气门吸入空气，空气经过滤清后进入气缸。
2.2 压缩过程：活塞向上运动，将空气压缩至高温高压状态，为燃油的点火提供条件。
2.3 燃烧过程：燃油喷射器喷入燃油，燃油在高温高压状态下瞬间燃烧，产生高温高压气体推动活塞向下运动。
三、发机电工作原理3.1 机械能转换：柴油机的活塞运动带动曲轴旋转，曲轴与发机电连接，将机械能传递给发机电。
3.2 磁场产生：发机电内部的转子旋转产生磁场，通过定子线圈感应电流。
3.3 电能输出：感应电流通过导线输出，形成交流电，经过整流器转换为直流电，供给外部电路使用。
四、冷却系统4.1 水冷系统：柴油发机电通常采用水冷系统进行散热，通过水循环带走发动机产生的热量。
4.2 散热器：散热器将冷却水循环并通过风扇散热，保持发动机在适宜的工作温度。
4.3 温度控制：发机电配备温度传感器，监测发动机温度并控制冷却系统的运行，保证发动机正常工作。
五、维护保养5.1 定期更换机油：柴油发机电需要定期更换机油，保持发动机内部润滑良好。
5.2 清洁空气滤清器：定期清洁或者更换空气滤清器，保证发动机进气通畅。
5.3 定期检查电路：定期检查发机电的电路连接是否良好，避免电路故障影响发电效率。
结论：柴油发机电的工作原理是一个复杂的系统工程，通过燃油供给、柴油机工作、发机电工作、冷却系统和维护保养等多个环节协同工作，最终实现电能的生产。
柴油发电机的工作原理
柴油发电机的工作原理柴油发电机是一种常用的发电设备，它采用柴油作为燃料来发电。
下面我们来探讨一下柴油发电机的工作原理。
1. 柴油发动机的工作原理柴油发动机的工作原理与汽油发动机的工作原理类似，它们都是通过燃烧内部燃料来转动曲轴并带动发电机发电。
不同的是，柴油发动机采用柴油作为燃料，而汽油发动机采用汽油作为燃料。
柴油发动机的工作过程大致如下：1.1 进气柴油发动机的进气是通过进气门完成的，进气门打开时，气缸内形成负压，吸入空气。
在进气过程中，还要加入一定量的柴油，这个过程叫做喷油。
1.2 压缩在气缸内充满混合气后，柴油发动机的活塞会开始向上移动，同时使混合气压缩。
当混合气达到一定的压缩比时，混合气压缩到一定程度，混合气内部能够自燃。
1.3 燃烧在混合气的自燃过程中，混合气的温度急剧上升，产生强烈的爆炸力。
这个过程将产生一些爆炸气体，将柴油发动机的活塞向下推动。
1.4 排气在活塞被推到下方时，混合气中的燃烧产物将通过排气门排出气缸。
柴油发动机的四个过程可以产生稳定的动力。
整个过程中，柴油作为重要的内燃燃料发挥了至关重要的作用。
2. 柴油发电机的工作原理柴油发电机的工作原理基于柴油发动机，区别在于柴油发电机需要将机械能转化为电能。
2.1 发电机组件发电机是柴油发电机中的核心组件，它负责将柴油发动机的机械能转变为电能，这是通过发电机中的旋转电磁场来完成的。
发电机由一个固定的磁极组和一个转动的铜线圆盘组成，当机械能驱动圆盘旋转时，铜线圆盘中的磁通量就会产生交流电。
2.2 同步当发电机开始产生电能时，发电机的空载电压与电网电压相同并且同步。
当连接电网时，发电机会自由地转动，一旦它的转速与电网的频率同步后，它就可以通过电网向外部输电。
2.3 调节调节柴油发电机的电压和频率非常重要，这是由于该参数影响到系统中所有的电力负载。
发电机的电压和频率必须保持在一定的范围内。
3. 柴油发电机的主要优点柴油发动机作为一种常用的发电机械设备，具有以下的优点：3.1 高效率柴油发动机的效率非常高，这是由于它采用柴油作为燃料。
柴油发电机工作原理
柴油发电机工作原理柴油发电机是一种常见的发电设备，它通过内燃机的工作原理将化学能转化为机械能，再通过发电机将机械能转化为电能。
下面将详细介绍柴油发电机的工作原理。
1. 内燃机工作原理柴油发电机的核心部件是内燃机，它采用柴油燃料作为燃料。
内燃机的工作原理主要包括四个步骤：进气、压缩、燃烧和排气。
首先，进气阶段：柴油发电机通过进气门将空气吸入气缸内，同时燃油喷入气缸。
其次，压缩阶段：活塞向上运动，将进入气缸的空气和燃油压缩，使其达到高压和高温状态。
然后，燃烧阶段：当活塞达到顶点时，喷油器喷出的燃油被高温高压的空气点燃，产生爆炸，推动活塞向下运动。
最后，排气阶段：活塞再次向上运动，将燃烧产生的废气排出气缸，完成一个工作循环。
2. 发电机工作原理发电机是将机械能转化为电能的装置。
柴油发电机中的发电机主要由转子和定子两部分组成。
转子是发电机的旋转部分，它由磁铁组成。
当内燃机驱动转子旋转时，磁铁产生磁场。
定子是发电机的静止部分，它由线圈和铁芯组成。
当转子旋转时，磁场穿过定子线圈，产生感应电动势。
根据法拉第电磁感应定律，当线圈中的磁通量发生变化时，会在线圈两端产生感应电动势。
这个感应电动势会驱动电子在线圈内流动，从而产生电流。
3. 柴油发电机的工作过程柴油发电机的工作过程可以总结为以下几个步骤：燃油供给、点火、燃烧、机械能转化和电能输出。
首先，燃油供给：柴油发电机通过燃油系统将柴油从燃油箱中供给到内燃机的燃油喷油器。
其次，点火：燃油喷油器将燃油喷入气缸，并在活塞达到顶点时喷出的燃油被点火系统点燃。
然后，燃烧：燃烧产生的高温高压气体推动活塞向下运动，驱动内燃机的转子旋转。
接着，机械能转化：内燃机的转子旋转带动发电机的转子旋转，通过磁场的变化在定子线圈中产生感应电动势。
最后，电能输出：感应电动势驱动电子在定子线圈内流动，产生电流，通过输出端子输出电能。
4. 柴油发电机的应用柴油发电机广泛应用于各个领域，特别是在没有电网供电或需要备用电源的场所。
柴油发电机工作原理
柴油发电机工作原理引言概述：柴油发电机是一种常见的发电设备，广泛应用于工业、农业、建筑等领域。
了解柴油发电机的工作原理对于正确运行和维护设备至关重要。
本文将详细介绍柴油发电机的工作原理，以帮助读者更好地理解其运行机制。
一、燃油供给系统1.1 燃油储存：柴油发电机的燃油供给系统主要包括燃油储存装置，通常为燃油箱。
燃油箱通过油泵将燃油输送至进气道。
1.2 柴油喷射：燃油进入进气道后，通过喷油器进行喷射。
喷油器根据发电机的负荷需求和转速变化，控制燃油的喷射量和喷射时间。
1.3 燃烧过程：燃油喷射进入气缸后，与高温高压的压缩空气混合，形成可燃混合气体。
这些混合气体在活塞上升到一定位置时被压缩，然后由高压火花塞点火，引燃混合气体，从而产生爆发力推动活塞向下运动。
二、压缩系统2.1 活塞压缩：柴油发电机的压缩系统通过活塞的上升运动将进气压缩，使其达到高温高压状态，为燃烧提供条件。
2.2 气缸和活塞：发电机的气缸由一系列套在一起的圆筒构成，内部安装有活塞。
活塞在气缸内上下运动，通过连杆将活塞的线性运动转换为曲轴的旋转运动。
2.3 曲轴：柴油发电机的曲轴是一个关键组件，它将活塞的上下运动转换为旋转运动。
曲轴上的连杆与活塞相连，当活塞上升和下降时，连杆将转动曲轴。
三、点火系统3.1 高压火花塞：柴油发电机的点火系统通常采用高压火花塞。
当混合气体被压缩到一定程度时，高压火花塞通过电火花点燃混合气体，引发爆燃。
3.2 点火控制：点火控制系统通过传感器监测发电机的转速和负荷情况，控制火花塞的点火时间和频率，以确保燃烧过程的准确性和稳定性。
3.3 点火能量：点火系统通过提供足够的电能，使火花塞能够产生足够的火花能量，以点燃混合气体。
四、冷却系统4.1 水冷系统：柴油发电机通常采用水冷系统进行冷却。
水冷系统通过水泵将冷却液循环输送至发电机的散热器，通过散热器将发动机产生的热量散发出去。
4.2 散热器：散热器是冷却系统中的重要组成部分，它通过多个散热管将冷却液与外界空气进行热交换，从而降低冷却液的温度。
柴油发电机工作原理及维护的方法
监测和控制发电机的运行，保证稳定和安全性。
工作原理及应用场景
1 循环工作原理
柴油发电机通过内部燃烧循环将燃油转化为机械能，再通过发电机转变为电能。
2 移动供电设备
柴油发电机常用于现场施工、露营等需要独立电源的场合。
3 常备电源
柴油发电机在停电或紧急情况下可作为备用电源供应电能。
维护前的准备工作
保持机组通风
定期清理机组通风孔，避免灰尘 积聚影响散热。
故障排除与维修技巧
• 定期检查电缆和连接器是否磨损或松动。 • 注意观察机组运行情况，及时排除异响或异常震动。 • 了解各种故障的常见原因和解决方案，可以自行进行简单维修。
长期维护与保养注意事项
1 定期运行测试
定期运行发电机，保持机组正常运转以防止部件生锈或阻塞。
2 保养润滑系统
定期更换机油和润滑剂，确保润滑系统正常工作。
3 定期维护检查
请专业技术人员定期进行全面维护和检查，保证发电机的长期稳定性。
结论和总结建议
合理维护延长使用寿命
定期维护和保养柴油发电机可延长 其使用寿命并提高性能。
安全操作防患未然
严格遵循操作规程和安全要求，确 保柴油发电机的安全使用。
1
检查燃油供应
确保燃油充足、清洁，并检查燃油泵和滤清器的工作状态。
2
清洁机组外表
使用湿布擦拭机组外表，清除灰尘和污垢，保持整洁。
3
检查电缆和连接器
检查电缆和连接器的接触是否牢固，以确保电能传输的稳定性。
日常维护方法
定期更换滤清器
保持滤清器清洁，定期更换以防 止燃油污染。
清理冷却系统
定期检查和清洁柴油发电机的冷 却系统，以保持散热效果。
柴油发电机工作原理
柴油发电机工作原理引言概述：柴油发电机是一种常见的发电设备，广泛应用于各个领域。
了解柴油发电机的工作原理对于正确使用和维护发电机至关重要。
本文将详细介绍柴油发电机的工作原理，包括燃油供给系统、压缩系统、燃烧系统、冷却系统和排气系统。
一、燃油供给系统：1.1 燃油储存：柴油发电机的燃油供给系统通常包括一个燃油储罐，用于存储柴油燃料。
燃油储罐通常位于发电机的底座上，容量根据需求而定。
1.2 燃油过滤：柴油燃料中可能含有杂质和水分，因此燃油供给系统还包括一个燃油过滤器，用于过滤燃油中的杂质和水分，确保燃油的纯净度。
1.3 燃油泵：燃油泵是将燃油从储罐中抽取并送入发动机燃烧室的设备。
燃油泵通过提供足够的燃油压力，确保燃油能够顺利喷射到喷油嘴。
二、压缩系统：2.1 活塞运动：柴油发电机的压缩系统由活塞、气缸和曲轴组成。
活塞在气缸内上下运动，通过连杆与曲轴相连，将活塞的上下运动转化为曲轴的旋转运动。
2.2 压缩比：柴油发电机的压缩比通常较高，这意味着气缸内的空气被压缩到较高的压力。
高压缩比有助于提高燃烧效率和发电机的功率输出。
2.3 预热器：柴油发电机的压缩系统通常还包括一个预热器，用于提高燃油的温度，以便更好地燃烧。
预热器通常使用电加热器或燃气加热器。
三、燃烧系统：3.1 喷油嘴：柴油发电机的燃烧系统包括喷油嘴，喷油嘴将燃油喷射到气缸内。
喷油嘴的喷油时间和喷油量由发电机的控制系统控制，以确保燃油的正确喷射。
3.2 燃烧过程：燃油喷射到气缸内后，由于高压缩比和高温度，燃油会迅速燃烧，产生高温高压的燃烧气体。
这些燃烧气体推动活塞向下运动，同时转动曲轴。
3.3 燃烧控制：柴油发电机的燃烧过程需要精确控制，以确保燃烧效率和发电机的可靠性。
燃烧控制包括喷油嘴的控制、燃油的质量控制和燃烧气体的排放控制。
四、冷却系统：4.1 水泵：柴油发电机的冷却系统通常包括一个水泵，用于循环冷却剂（通常是水）来降低发动机的温度。
水泵通过带动水循环，将热量从发动机中带走。
柴油发电机技术手册
柴油发电机技术手册一、简介柴油发电机是一种将柴油燃料转化为电能的机械设备。
本手册将为您介绍柴油发电机的基本原理、结构和运行维护等方面的知识，帮助您更好地理解和使用柴油发电机。
二、工作原理柴油发电机的工作原理是通过内燃机将柴油燃料燃烧产生的热能转化为机械能，再由发电机将机械能转化为电能。
具体来说，柴油发电机通过燃油系统提供燃油，燃烧室中的火花塞点燃燃料，产生高温高压气体，推动活塞运动，进而驱动曲轴旋转，最终由发电机产生电能。
三、结构组成1. 柴油机部分：包括缸体、缸盖、活塞、曲轴、连杆等组成。
柴油机是柴油发电机的核心部分，负责将燃油燃烧产生的能量转化为机械能。
2. 发电机部分：包括转子、定子、励磁系统等组成。
发电机是将机械能转化为电能的装置，其中转子由柴油机的曲轴带动旋转，产生磁场，通过定子线圈感应电流，进而产生电能。
四、运行维护1. 柴油发电机的运行：- 开机准备：检查燃油和润滑油的供给是否充足，确保设备处于良好的工作状态。
- 冷启动：按照设备操作说明书正确操作启动设备，并进行预热等操作，确保设备正常启动。
启动后应等设备运转稳定后再进行负载开启。
- 运行监测：定期检查柴油机的工作参数、润滑油和冷却水等，确保设备正常运行。
- 关机操作：在设备工作完成后，按照操作说明书正确操作停止发电机，并进行冷却等操作。
2. 柴油发电机的维护：- 定期检查：定期检查设备的柴油机和发电机部分的工作状态，发现问题及时处理，防止故障发生。
- 润滑维护：定期更换润滑油、滤芯等，确保润滑系统的正常工作，减少摩擦和磨损。
- 清洁保养：保持发电机的清洁干燥，定期清洗外部表面和散热器等，防止灰尘和杂质堆积影响散热效果。
- 电气维护：定期检查发电机的电气连接、电缆绝缘等，保证电气系统的正常运行。
五、安全使用1. 操作人员应接受专业培训，了解设备的使用方法和注意事项，避免错误操作导致安全事故发生。
2. 在运行柴油发电机时，应保持设备周围的通风良好，防止燃气积聚引发火灾。

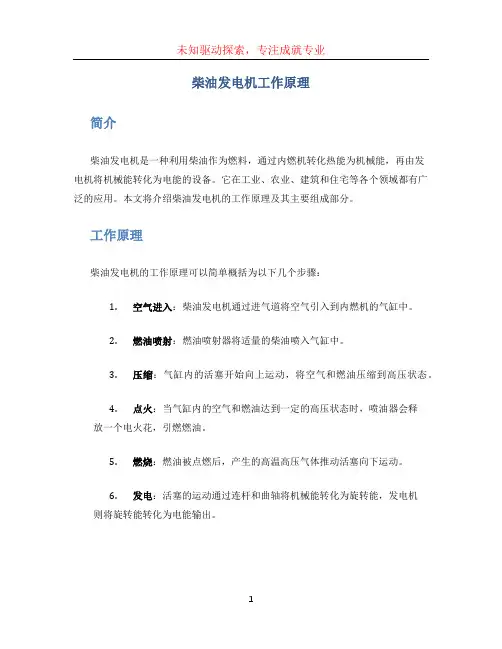

柴油发电机工作原理
柴油发电机工作原理柴油发电机是一种常见的发电设备，其工作原理和构造相对简单，但却发挥着重要的作用。
本文将对柴油发电机的工作原理进行详细介绍。
一、柴油发动机原理柴油发电机是通过燃烧柴油来产生能量，驱动发电机发电。
柴油发动机的主要组成部分有柴油机、燃油系统、冷却系统、润滑系统、起动系统和排气系统。
其中，柴油机是核心部件，通过内燃式循环将化学能转化为机械能。
柴油发动机的工作过程包括进气、压缩、燃烧和排气四个阶段。
首先，柴油发动机通过进气门进入空气，与燃油混合形成势能。
然后，活塞向上运动，将混合气体压缩。
在压缩末期，喷油器将燃油喷入预燃室，与高温高压的空气混合并自燃。
燃烧产生的高温高压气体推动活塞向下运动，完成工作循环。
最后，排气门打开，将废气排出。
二、柴油发电机由柴油机和发电机两部分组成。
柴油机以柴油燃烧产生的机械能为动力源，通过连杆传递给发电机，进而驱动发电机产生电能。
柴油发电机的工作原理可以分为四个步骤：燃油供给、压缩空气、燃烧和发电。
首先，燃油系统将柴油从燃油箱输送到柴油发动机，并通过喷油器喷入预燃室。
然后，活塞向上运动，将进气口关闭，使空气被迫压缩。
在压缩末期，喷油器喷入的燃油与高温高压的空气混合，自燃并产生高温高压气体。
高温高压气体推动活塞向下运动，驱动连杆转动。
连杆与曲轴的运动将机械能转化为旋转能，并通过磁场作用于发电机的转子，使其产生感应电动势，最终输出电能。
三、柴油发电机的优势与应用相比其他类型的发电机，柴油发电机具有以下优势：1.高效可靠：柴油发动机具有高效率和可靠性，能够长时间稳定运行。
2.经济节能：柴油燃料相对便宜且能量密度高，能够提供大量的机械能。
3.适应性强：柴油发电机可适用于不同负载条件下的供电需求，稳定输出电能。
4.便于维护：柴油发动机结构相对简单，易于维护和保养。
柴油发电机广泛应用于各个领域，包括工业生产、建筑工地、农村地区、商业领域和应急备用电源等。
它们可为各类设备和机电设施提供电能支持，确保正常的运行和生产。

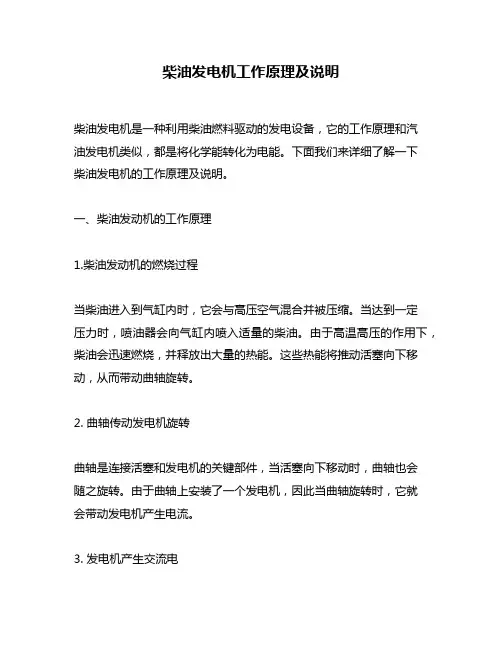

柴油发电机工作原理及说明
柴油发电机工作原理及说明一、引言柴油发电机是一种利用柴油燃烧产生动力的发电机，广泛应用于船舶、电站、工厂等领域。
本文将详细介绍柴油发电机的工作原理及相关内容。
二、柴油发电机的组成柴油发电机主要由发动机、发电机、燃油系统、冷却系统、排气系统、控制系统等组成。
2.1 发动机柴油发动机是柴油发电机的核心部件，其工作原理类似于汽油发动机，但柴油发动机采用压燃燃烧方式。
具体工作过程如下：1.进气：柴油发动机通过进气阀门将空气吸入气缸中。
2.压缩：活塞向上运动将空气压缩，使压缩比增大。
3.燃烧：柴油经喷油器喷入气缸内，与高温高压的空气混合并自燃。
4.排气：废气经排气阀门排出气缸，完成一个工作循环。
2.2 发电机柴油发电机中的发电机负责将燃烧柴油产生的动力转化为电能。
发电机的工作原理基于电磁感应定律，其具体工作过程如下：1.旋转磁场：通过发动机带动转子产生旋转磁场。
2.电磁感应：旋转磁场通过定子线圈产生感应电流。
3.电能输出：通过连接设备，将感应电流输出为有用的电能。
三、柴油发电机的工作过程柴油发电机的工作过程可以分为启动、运行和停机三个阶段。
3.1 启动柴油发电机的启动需要进行以下步骤：1.启动电瓶：通过电瓶提供的电能带动发动机转动。
2.压缩空气：转动后的发动机通过压缩空气使气缸内压力升高。
3.燃油喷入：燃油喷入气缸内，与高压空气混合并自燃。
4.发动机启动：燃烧后的动力将发动机带动转动，实现启动。
3.2 运行柴油发电机在运行阶段需要保持稳定输出电能，其工作包括以下方面：1.维持燃油供给：通过燃油系统提供适量燃油，保持发动机的燃烧。
2.维持冷却系统：利用冷却系统降低发动机温度，保持正常工作。
3.调节转速：通过控制系统调节燃油供给和气缸数量，控制发动机转速。
4.监测运行状态：利用控制系统监测电能输出，及时发现并解决问题。
3.3 停机柴油发电机停机时，需要进行以下步骤：1.停止燃油供给：切断燃油供给系统，停止燃烧过程。
柴油发电机工作原理
柴油发电机工作原理柴油发电机是一种常见的发电设备，其工作原理是通过燃烧柴油来驱动发电机产生电能。
下面将详细介绍柴油发电机的工作原理。
一、燃油系统1.1 燃油供应：柴油发电机的燃油供应系统包括柴油箱、燃油泵和喷油器。
柴油从燃油箱通过燃油泵被输送到喷油器，喷油器将柴油喷入气缸中。
1.2 压缩：柴油发电机的工作过程中，柴油被压缩到高温高压状态，以满足燃烧的条件。
压缩过程由活塞在气缸内的运动完成。
1.3 点火：在柴油被压缩到一定程度后，喷油器会喷出一定量的柴油，与高温高压的空气混合后点燃，产生爆炸燃烧，推动活塞运动。
二、发电系统2.1 发电机转子：柴油发电机的发电系统由转子和定子组成，转子是由发动机的动力传动带动旋转，定子则固定在机壳内。
转子在磁场作用下产生感应电流。
2.2 电磁感应：转子在旋转时，通过电磁感应原理产生交变电流，这个交变电流经过整流器转换成直流电，供电给外部负载。
2.3 输出电压调节：柴油发电机的输出电压通过调节发电机的励磁电流来实现。
当负载增加时，发电机会自动增加励磁电流，以维持输出电压的稳定。
三、冷却系统3.1 散热器：柴油发电机在工作时会产生大量热量，需要通过冷却系统来散热，以保证发电机正常运行。
散热器通过循环水冷却的方式将发电机散热。
3.2 冷却水循环：冷却系统中的水通过水泵被抽送到散热器，通过散热器的散热作用将水冷却后再次循环回发电机，形成一个闭合的循环系统。
3.3 温度控制：柴油发电机的冷却系统通常配有温度传感器和控制器，可以监测发电机的温度，并根据需要调节冷却水的流量和风扇的转速，以保持发电机的正常工作温度。
四、排气系统4.1 排气管道：柴油发电机在燃烧柴油时会产生废气，排气系统通过排气管道将废气排出发电机，以保持发电机内部的清洁。
4.2 排气处理：柴油发电机的排气中含有有害气体和颗粒物，需要通过排气处理装置进行处理，以减少对环境的污染。
4.3 排气降噪：为了减少发电机的噪音，排气系统通常还包括消音器，通过消音器的设计和材料选择来降低排气时产生的噪音。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、加上负载后电压下降过多
可能原因
1.励磁电流跟不上增加 2. 供电线路中有单相接地。
维护措施
1.检查励磁调压装置中的元件有无损坏，损坏时应更换。 2.找出单相接地点，消除接地故障。
6、绝缘电阻过低
故障原因有：导线损坏后接地，发电机绕组受潮、配电盘线路受潮等，可通过 施好绝缘和烘干等方法修复。
（二）无刷式自动调速发电机（以厂内320KW为例）
5. 提高转速，使其保持额定值。
可能原因
6.接头松动或开关接触不良。 7.电刷和集电环接触不良。 8.电刷用万用表查出后，将接头拧紧焊牢或检修开关接触部分。 7.研磨电刷表面，使之与集电环接触良好或调整电刷弹簧压力。 8.用00号砂布擦净刷握内表面，如刷握损坏应予以更换。
集电环（滑环）
励磁绕组
电流表
励磁转子绕组
集电环（滑环）
~
电压表
发电机主定子绕组
相位开关 指示灯 整流器
调节器
起动按钮 电门锁 电磁油泵 继电器 蓄电池
—
起动马达
—
12V直流发电机
三.无刷旋转硅整流励磁发电机工作原理 （以厂内320KW发电机为例）
当柴油机带动发电机转子旋转时,发电机主机定子通过AS440自动电压调节器 （AVR）为励磁机磁场提供励磁源，AVR是调节励磁机磁场励磁电流的控制装 置。AVR根据来自主机定子绕组的电压感应信号作出反馈，通过控制低功率的 励磁机磁场，调节励磁机电枢的整流输出功率，从而达到控制主机磁场电流的 要求。
2.发电机交流电压过低 故障代码: 13-LOW ACVOLTAGE(SHUTDOWN) 故障原因: 说明一相或多相电压已经降至额定值的85%以下10秒。 产生的后果：发动机停机。
可能原因 维护措施
1.在In-Power中启用了故障模拟程序。 1 .利用In-Power来确认未启用相关的故障障模拟程序。如果没有 In-Power维护工具，可将控制器的蓄电池电源断开，清除故障模拟 程序的影响。 2.未能用In-Power对故障临界值进行 正确设定。 2. 将临界值设定为允许的最低值。在调整临界值之前要先确定所需 要的工作范围。
自动电压调节器 （或
控制器
）
输出
励磁定子
发电机主定子
柴油发动机
励磁转子
旋转整 流二极 管
发电机主转子
发电机主定子
励磁定子
1.工作原理分析图
控制器
自动电压调节器 （或
）
400 输出
励磁定子
发电机主定子
柴油发动机
励磁转子 励磁定子
旋转整 流二极 管
发电机主转子
发电机主定子
2、无刷励磁系统工作原理图
1.在In-Power中启用了故障模拟程 序。
2.单步在负荷卸荷操作。
3.未能用In-Power对故障临界值进 行正确设定。 4.主电路板或发电机损坏。 5.交流电压接线错误。
2.清除故障,重新起动发电机。
3.重新将临界值设定为允许的最高值。在调整临界值之前要先 确定所需要的工作范围。 4.参见“发电机/主机电路板的隔离步骤”一节，以确定是发电 机还是主电路板引起交流电电压过高而造成停机故障。 5.检查发电机与J13之间接线是否有问题。
柴油发电机组工作原理及 维护方法
项目导览
一.柴油发电机组的组成结构 二. 电刷式直流励磁发电机工作原理 三.无刷式励磁发电机工作原理 四. 柴油发电机组基本操作步骤 五.发电机组常见故障分析及维护
一.柴油发电机组的组成结构
柴油发电机组大体分为发电机、柴油发动机和控制系统三大部分。 电刷式发电机的定子：主要包括定子铁芯、定子绕组、电刷装置、端盖和 机座。定子绕组与三相异步电动机绕组同（接成星形，不允许接成三角形）。 电刷式发电机的转子：包括转子铁芯、磁极绕组（励磁绕组） 、集电环(滑 环)、风扇、转轴和轴承。 无刷发电机定子：除了没有电刷装置外, 其它的基本根电刷式发电机相同。 无刷发电机转子：包括转子铁芯、磁极绕组（硅整流器和励磁绕组为一体 同时旋转） 、风扇、转轴和轴承。 柴油发动机：主要由供油系统、冷却系统、起动装置、直流发电机（充电 机）、机身等组成。 控制系统：主要由仪表、开关、按钮等组成。是对发电机组的运行状态监 控。如水温、油温、油压、电流、电压、转速、故障报警等。
五.发电机组常见故障分析及维护
(一)电刷式手动调速发电机（以厂内35KW为例）
1、发电机不发电。柴油发动机工作正常，发电机转子转速正常、稳定，但机组控制 屏上输出指示灯不亮，无电压指示。
可能原因
1.接线错误
2.剩磁电压太低 3.整流元件损坏
维护措施
1 .按接线图仔细校对检查。要特别注意励磁绕组的接线是否正 确。
2. 可 用蓄电池充电，正极接F1端,负极接F2端。 3.用万用表检查。正常情况下正向电阻与反向电阻差别很大， 如果正反向电阻相差不大，说明整流元件已经损坏，应进行更 换。 4.用万表电阻档测量励磁线圈电阻值，若表针指示开路，应进 一步确定断路点，然后将其重新焊接并包好绝缘。
4.励磁绕组断路
5.柴油机转速太低。
二. 电刷式直流励磁发电机工作原理
在柴油发动机运转时，带动发电机转子同时运转，从励磁装置送来 的直流电经过电刷和集电环，导入发电机转子的励磁绕组中，这时会 在定子和转子之间的气隙里产生旋转主磁场，它是随时间作正弦规律 变化的，主磁场在定子绕组间作切割运动时，便在定子绕组中产生正 弦交流电动势，这就是感生电压输出。 当发电机带上负载后，在定子绕组中通过的电流也在气隙中产生 旋转磁场，它叫做定子磁场，或电枢磁场。电枢磁场的旋转速度与主 磁场的旋转速度始终保持相等的关系，即二者之间保持同步，电枢磁 场的这个转速就叫做同步转速。 电枢磁场的出现，使得气隙中的主磁场或者增强，或者减弱，或者 发生畸变，从而影响感应电势的大小。这种电枢磁场对主磁场的作用， 叫做电枢反应。
3、发电机电压不稳
可能原因
1.励磁装置故障
维护措施
1.检查励磁装置中的元件（二极管、可控硅）是否损坏，损坏时应 更换。
2.电压调整定位器接线松动。
3.电刷与集电环接触不良。
2.将接线紧固并接好。
3.调整电刷弹簧压力或研磨电刷、集电环，使之接触良好。
4、发电机过热 故障原因：负载过大或三相负载不对称、定转子绕组有短路、通风道阻塞 或风扇损坏、轴承损坏等，可查明原因，对证维修。
2、 发电机电压调不上
可能原因
1.柴油机转速太低。 2.励磁电流过小 3.开关接触不良或损坏 4.电抗气隙太小 5.仪表不准确，发电机实际电压较仪 表读数高。
维护措施
1 .调整柴油机转速，使之达到额定值。 2. 调节磁场变阻器或检修励磁调压装置。 3.用万用表查出后，检修开关接触部分或更换开关。 4.对相复励励磁发电机，应重新调整电抗器气隙。 5. 检修或更换仪表。
1.发电机交流电压过高 故障代码: 12-HIGHAC VOLTAGE(SHUTDOWN) 故障原因:说明一相或多相电压已经超出额定值的130%达1.0秒,或者是已超 出额定值的110% 长达10秒。产生的后果：发动机停机。 可能原因 维护措施
1 .利用In-Power来确认未启用相关的故障障模拟程序。如果没 有In-Power维护工具，可将控制器的蓄电池电源断开，清除故 障模拟程序的影响。
6.旋转整流器总成（二极管CR1CR6）故障。 7.接头松动或主电路板损坏。
3、发动机超速自动停机
可能原因
1.油路有空气。 2.测速头故障。 3.超速保护模块故障。 4.监控仪表故障。
维护措施
1 . 对油路进行排空气。 2. 检查测速头是损坏或更换。 3.如没检查出超速保护模块损坏，可采用手动方法操作油门试 试。 4. 仪表本身故障，造成误报警。可拆除测速信号线试试。
1、有刷发电机工作原理方框图（以厂内35KW发电机为例）
仪表 调节器
控制箱
半导体电抗 励磁系统 电瓶
控 制 开 关
输出
400V
励磁定子 发电机主定子 M
12V直流起动电机
G
12V直流发电机
铜制滑环
电刷
柴油发动机
4缸
发电机励磁转子
励磁定子 发电机主定子
2、电刷式发电机组接线原理线路图（以厂内35KW发电机为例）
5.控制电曲柄故障。
5. 用6-24V直流电检查电曲柄是否工作正常或更换。
3.故障代码表
谢谢聆听！
3.超载。
4.发电机输出端连接不当。 5.电压检测接线
3.检查负载并纠正所有过载情况。断开负载并重新起动发动机，且 检查运行情况。
4.按照相应的接线图重新连接好。 5.检查励磁电路输入端J13-5和J13-6电压是否正确。如果误接到 高压上，AVR故障就会使励磁停止，并导致Low AC Voltage（交流 电压过低 ）故障发生。 6.检查整流器是否损坏（或更换）。 7.必要时，对接头（J13）进行修理或更换主电路板。
这种发电机由于转子励磁绕组、整流器和交流励磁机电枢都在同一轴上旋转而彼此处 相对静止状态，因此可以用固定的连接线进行连接，这样就不需要电刷、滑环和换向 器等部件。无刷励磁方式具有结构紧凑，维修方便，励调节容量小，接线简单，消除 对无电线通迅的干扰等优点。不足之处是发电机转子回路的运行情况无法装检测仪表 监视，励磁反应速度较慢。此外，旋转整流硅元件要在负载时承受飞逸转速下的离心 力，强度要求高，制造价格昂贵。
