断路器防跳回路浅析摘要:保护装置和断路器操作回路均有电气防跳回路。

若二个防跳回路接线配合不当,会出现装置故障。

通过分析发电机保护装置和断路器操作机构防跳回路工作原理,以及同时采用两种防跳回路产生的问题和解决方法,为现场运行维护人员提供了参考。

关键词:断路器;发电机保护装置;防跳回路1引言在电力系统中,断路器的防跳回路是二次回路中最重要的回路之一,防跳回路的存在可以避免断路器出现“跳跃”问题,有效提高电力系统稳定性。

但在实际工程应用中,微机保护装置中的防跳功能总会与断路器的防跳产生冲突,这就要考虑断路器操作回路和微机保护装置二次回路防跳回路接线配合问题。

本文通过分析了保护装置防跳回路和断路器操作机构防跳回路,以及同时采用两种防跳回路时产生的问题,并给出实际工作中检查防跳回路正确性的试验方法。

2防跳工作原理2.1保护装置防跳工作原理保护测控装置合分闸及防跳回路如图1所示图1 发电机微机保护装置原理防跳继电器(跳闸保持继电器)TBJ有电压线圈和电流线圈,其中电流线圈为启动线圈,串接在跳闸回路;电压线圈为自保持线圈与合闸线圈并联接法。

QF 为断路器辅助接点,YC为断路器合闸线圈,YT为断路器分闸线圈,S8和S9为断路器试验和工作位置接点,TWJ和HWJ为跳闸、合闸位置继电器,BH为保护跳闸接点。

发电机为同期合闸,当发电机同期合闸时HBJ常开接点闭合,合闸线圈YC得电,断路器动作合闸。

若此时一次系统发生故障,保护动作,保护跳闸接点BH 接通,跳闸线圈YT得电动作于跳闸,而串接在跳闸回路的防跳继电器(跳闸保持继电器)TBJ电流线圈得电,合闸回路TBJ常闭接点断开,切断了合闸回路。

避免合闸继电器HBJ常开接点粘住,而导致跳闸后又合闸并重复上述动作情况发生。

同时防跳继电器TBJ的两副常开接点也得电闭合,跳闸回路TBJ常开接点闭合自保持,TBJ电压线圈得电也自保持,双重保护防止跳跃事故发生。

直到合闸继电器HBJ失电,其常开接点恢复断开后,防跳继电器(跳闸保持继电器)TBJ 电压线圈失电,TBJ所有接点复归。

高压操作回路的几个基本概念

高压操作回路的几个基本概念

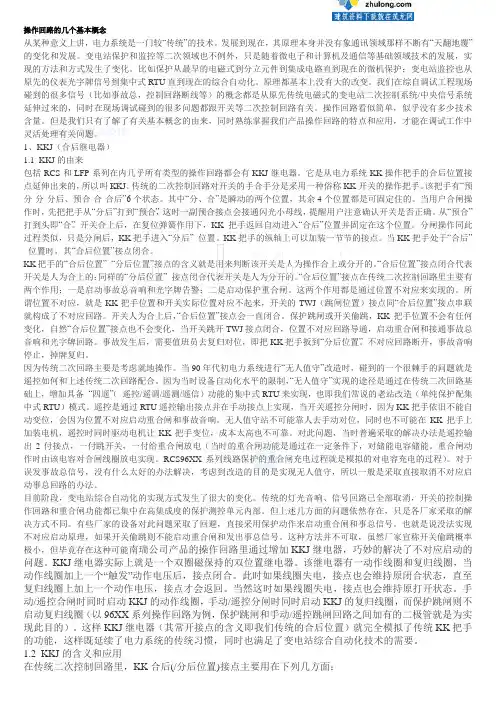

操作回路的几个基本概念从某种意义上讲,电力系统是一门较“传统”的技术。

发展到现在,其原理本身并没有象通讯领域那样不断有“天翻地覆”的变化和发展。

变电站保护和监控等二次领域也不例外,只是随着微电子和计算机及通信等基础领域技术的发展,实现的方法和方式发生了变化。

比如保护从最早的电磁式到分立元件到集成电路直到现在的微机保护;变电站监控也从原先的仪表光字牌信号到集中式RTU 直到现在的综合自动化。

原理都基本上没有大的改变。

我们在综自调试工程现场碰到的很多信号(比如事故总,控制回路断线等)的概念都是从原先传统电磁式的变电站二次控制系统/中央信号系统延伸过来的,同时在现场调试碰到的很多问题都跟开关等二次控制回路有关。

操作回路看似简单,似乎没有多少技术含量。

但是我们只有了解了有关基本概念的由来,同时熟练掌握我们产品操作回路的特点和应用,才能在调试工作中灵活处理有关问题。

1、KKJ (合后继电器)1.1 KKJ 的由来包括RCS 和LFP 系列在内几乎所有类型的操作回路都会有KKJ 继电器。

它是从电力系统KK 操作把手的合后位置接点延伸出来的,所以叫KKJ 。

传统的二次控制回路对开关的手合手分是采用一种俗称KK 开关的操作把手。

该把手有“预分-分-分后、预合-合-合后”6个状态。

其中“分、合”是瞬动的两个位置,其余4个位置都是可固定住的。

当用户合闸操作时,先把把手从“分后”打到“预合”,这时一副预合接点会接通闪光小母线,提醒用户注意确认开关是否正确。

从“预合”打到头即“合”。

开关合上后,在复位弹簧作用下,KK 把手返回自动进入“合后”位置并固定在这个位置。

分闸操作同此过程类似,只是分闸后,KK 把手进入“分后” 位置。

KK 把手的纵轴上可以加装一节节的接点。

当KK 把手处于“合后” 位置时,其“合后位置”接点闭合。

KK 把手的“合后位置” “分后位置”接点的含义就是用来判断该开关是人为操作合上或分开的。

“合后位置”接点闭合代表开关是人为合上的;同样的“分后位置” 接点闭合代表开关是人为分开的。

断路器防跳回路异常分析及解决方案

断路器防跳回路异常分析及解决方案

断路器防跳回路异常分析及解决方案许建兵;吴昊;孙守国;张建广【摘要】针对实际变电站工程二次调试过程中发生的断路器防跳回路异常现象,进行原理分析,确认保护装置跳位监视回路和断路器本体防跳回路的相互影响是产生本次故障的主要原因.断路器合闸后,跳位监视回路通过防跳回路与负电源连通.一方面使得防跳继电器上分得的电压大于其返回电压而自保持,另一方面可能导致跳位监视继电器始终不返回.提出针对该异常现象的解决方案,并在现场修改接线方式后重新对断路器进行试验,证明所提方案的有效性.【期刊名称】《山东电力技术》【年(卷),期】2015(042)006【总页数】3页(P72-74)【关键词】断路器;防跳;二次回路;继电器【作者】许建兵;吴昊;孙守国;张建广【作者单位】国网山东省电力公司济南供电公司,济南250012;国网山东省电力公司济南供电公司,济南250012;国网山东省电力公司济南供电公司,济南250012;国网山东省电力公司济南供电公司,济南250012【正文语种】中文【中图分类】TM561断路器是电力系统安全稳定运行中重要的一次设备。

在实际运行中,当合闸回路的触点粘连,合闸展宽时间或手动合闸时间较长时,如果合闸于永久性故障,则保护动作使相应的断路器分闸;如果合闸触点仍然闭合,则断路器会再合闸,由此发生断路器不断的分合闸的“跳跃”现象[1-2]。

断路器发生“跳跃”,会降低断路器的绝缘水平和遮断容量,甚至可能造成断路器的损坏及爆炸,影响人身、设备和电网的安全。

因此,必须设计相应的防“跳跃”回路来防止此类事故发生。

目前防跳回路的设计主要有机械防跳和电气防跳[3-5]。

机械防跳回路设计在断路器本体操作机构内部,电气防跳回路设计在保护装置(或操作箱)内部。

由于保护装置和断路器一般为不同厂家生产,时常会发生控制回路中保护装置和断路器操作机构参数配合选择不当的情况,造成断路器本身防跳回路冲突或引起其他故障[3]。

因此,在投入运行前,必须对断路器进行相关防跳试验,动作情况正确后方可投入运行。

高压断路器的操作回路原理

高压断路器的操作回路原理

高压断路器的操作回路原理分析1.高压断路器的操作回路1.1高压断路器简介高压断路器又称高压开关,是电力系统中最重要的控制电器设备,它可以控制线路的断开的合闸。

发电机、变压器、高压输电线路、电抗器、电容器等多种电气设备的投运或停运是由相连断路器的合闸或分闸来实现的。

运行中一次设备发生故障时,继电保护装置动作,跳开(分闸)离故障设备最近的断路器,使故障设备脱离运行电源。

断路器是电力系统操作频繁的设备。

断路器的类型很多,就基本结构而言,是由开断元件、支撑和绝缘件、传动元件、基座、操动机构五个基本元件构成。

根据断路器所采用的灭弧介质,可分为油断路器、压缩空气断路器、SF6(六氟化硫)断路器、真空断路器四种类型。

1.2操作回路简介发电厂和变电所中的断路器,大部分不是直接在断路器操动机构上操作的,而是采取与操作回路配合使用。

一般断路器的均要求远方可以操作,就是在控制室可以对远在几十米或几百米外的断路器进行操作。

操作时,必须有发出电流脉冲的机构,经过操作回路,对断路器进行控制。

如果发出电流脉冲的是保护装置,则为保护跳合闸;如果是操作开关,则为手动跳合闸;如果是后台系统,则为遥控跳合闸。

在发出电流脉冲的机构与断路器的操动机构之间的部分,称为操作回路。

国内的保护装置大部分自带操作回路,其主要功能有:1)能进行远方手动合闸、分闸,能由继电保护、自动装置实现跳、合闸。

2)正常运行时,能指示断路器的分、合闸位置状态。

3)能保证跳合闸回路操作结束时,由断路器辅助接点进行断弧,以保护继电保护装置的接点输出。

(保持功能)4)能监视操作电源是否正常,能监视下次操作时回路是否正常。

5)有防止断路器连续重复合、跳的“跳跃”闭锁装置。

6)对液压操作机构应有液压降低压锁功能。

(一般为35KV 以上电压等级的断路器才会使用SF6液压机构。

)1.3操作回路原理图上图为一个典型操作回路应用图。

方框内为操作回路原理图,方框外为操作回路的应用接线,两相对照,以助于理解。

分相操作箱的小知识

分相操作箱的小知识

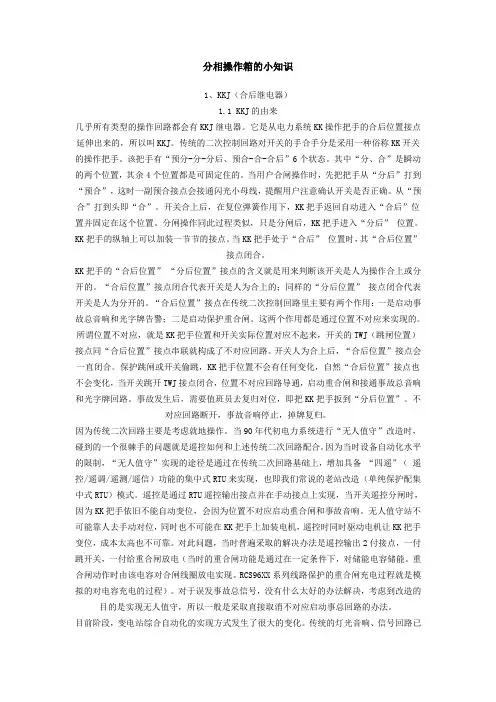

分相操作箱的小知识1、KKJ(合后继电器)1.1 KKJ的由来几乎所有类型的操作回路都会有KKJ继电器。

它是从电力系统KK操作把手的合后位置接点延伸出来的,所以叫KKJ。

传统的二次控制回路对开关的手合手分是采用一种俗称KK开关的操作把手。

该把手有“预分-分-分后、预合-合-合后”6个状态。

其中“分、合”是瞬动的两个位置,其余4个位置都是可固定住的。

当用户合闸操作时,先把把手从“分后”打到“预合”,这时一副预合接点会接通闪光小母线,提醒用户注意确认开关是否正确。

从“预合”打到头即“合”。

开关合上后,在复位弹簧作用下,KK把手返回自动进入“合后”位置并固定在这个位置。

分闸操作同此过程类似,只是分闸后,KK把手进入“分后” 位置。

KK把手的纵轴上可以加装一节节的接点。

当KK把手处于“合后” 位置时,其“合后位置”接点闭合。

KK把手的“合后位置” “分后位置”接点的含义就是用来判断该开关是人为操作合上或分开的。

“合后位置”接点闭合代表开关是人为合上的;同样的“分后位置” 接点闭合代表开关是人为分开的。

“合后位置”接点在传统二次控制回路里主要有两个作用:一是启动事故总音响和光字牌告警;二是启动保护重合闸。

这两个作用都是通过位置不对应来实现的。

所谓位置不对应,就是KK把手位置和开关实际位置对应不起来,开关的TWJ(跳闸位置)接点同“合后位置”接点串联就构成了不对应回路。

开关人为合上后,“合后位置”接点会一直闭合。

保护跳闸或开关偷跳,KK把手位置不会有任何变化,自然“合后位置”接点也不会变化,当开关跳开TWJ接点闭合,位置不对应回路导通,启动重合闸和接通事故总音响和光字牌回路。

事故发生后,需要值班员去复归对位,即把KK把手扳到“分后位置”。

不对应回路断开,事故音响停止,掉牌复归。

因为传统二次回路主要是考虑就地操作。

当90年代初电力系统进行“无人值守”改造时,碰到的一个很棘手的问题就是遥控如何和上述传统二次回路配合。
