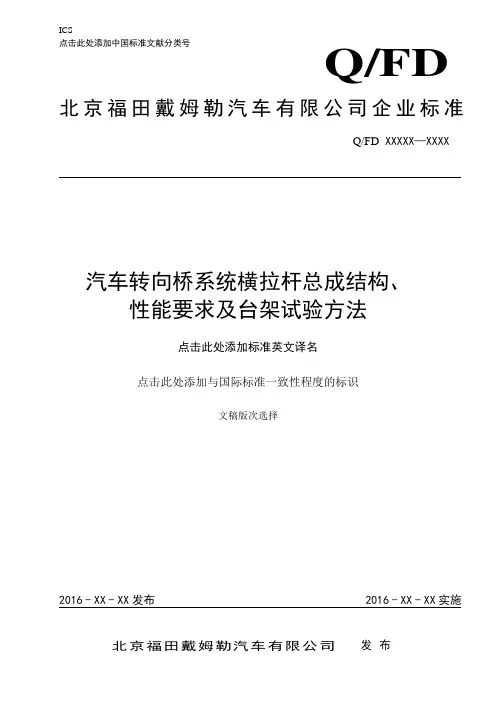

ICS

点击此处添加中国标准文献分类号Q/FD 北京福田戴姆勒汽车有限公司企业标准

Q/FD XXXXX—XXXX

汽车转向桥系统横拉杆总成结构、

性能要求及台架试验方法

点击此处添加标准英文译名

点击此处添加与国际标准一致性程度的标识

文稿版次选择

2016-XX-XX发布2016-XX-XX实施

目录

前言............................................................................... III 汽车转向桥系统横拉杆总成结构、性能要求及台架试验方法 (1)

1 范围 (1)

2 规范性引用文件 (1)

3 术语和定义 (1)

4 横拉杆零部件尺寸及结构要求 (3)

4.1 球接头总成尺寸及螺纹 (3)

4.2 横拉杆与球接头总成螺纹连接精度 (3)

4.3 横拉杆总成紧固装置结构技术要求 (3)

4.4 转向横拉杆卡箍螺栓螺母技术要求 (4)

5 转向横拉杆总成装配技术要求 (4)

5.1 装配技术要求 (4)

5.2 横拉杆球头防尘罩装配密封要求 (4)

5.3 横拉杆总成润滑介质要求 (4)

5.4 外观及防护要求 (4)

6 台架试验项目 (5)

7 台架试验设备及条件 (6)

8 台架试验方法 (6)

8.1 球接头相关试验 (6)

8.1.1 球接头总成最大摆角测定 (6)

8.1.2 球接头总成摆动力矩T1测定 (6)

8.1.3 球接头总成旋转力矩T2测定 (7)

8.1.4 最大轴向位移量δ1测定 (8)

8.1.5 最大径向位移量δ2测定 (8)

8.1.6 球销锥面配合面积检测 (9)

8.1.7 球接头总成球销拔出力 (9)

8.1.8 球接头总成球销压出力 (9)

8.1.9 球接头总成常温耐久性试验 (10)

8.1.10 球接头总成高温耐久性试验 (10)

8.1.11 球接头总成低温耐久性试验 (11)

8.1.12 球接头总成泥水环境耐久性试验 (11)

8.1.13 球接头防尘罩泥水环境耐久性试验 (12)

8.1.14 球接头防尘罩臭氧环境耐久性试验 (13)

8.1.15 球接头总成球销弯曲疲劳 (14)

8.1.16 球接头总成盐雾试验 (14)

8.2 转向直拉杆臂与转向横拉杆臂疲劳试验 (14)

8.2.1 转向直拉杆臂疲劳试验 (14)

8.2.2 转向横拉杆臂疲劳试验 (15)

8.3 转向横拉杆总成相关试验 (16)

8.3.1 转向横拉杆总成抗压强度试验 (16)

8.3.2 转向横拉杆总成抗压试验 (16)

8.3.3 转向横拉杆总成抗拉试验 (17)

8.3.4 转向横拉杆总成拉压疲劳试验 (17)

8.4 前桥转向系统试验 (17)

8.4.1 前桥转向系统转向阻滞力检测试验 (17)

8.4.2 前桥转向系统综合疲劳试验（等原顺法） (18)

9 台架试验损坏判定标准 (19)

10 转向横拉杆计算 (19)

10.1 转向横拉杆强度计算 (19)

10.2 转向横拉杆稳定性计算 (19)

前言

本标准是结合北京福田戴姆勒汽车有限公司中重卡研发经验和行业标准，对汽车转向横拉杆总成及其相关零部件的台架试验项目、试验方法、性能要求以及转向横拉杆计算方法进行明确规定而编写的企业标准。

本标准适用于北京福田戴姆勒汽车有限公司生产和采购的车桥总成以及转向横拉杆总成的检验和要求。

本标准由北京福田戴姆勒汽车有限公司技术中心提出并归口。

本标准起草单位：北京福田戴姆勒汽车有限公司技术中心底盘所

本标准主要起草人：于珊珊、原顺法、姚福家、周国胜

汽车转向桥系统横拉杆总成结构、性能要求及台架试验方法

1 范围

汽车转向系是通过左、右转向车轮不同角度之间匹配来保证汽车能沿着设想的运动轨迹运动机构。它由转向操纵机构、转向器和转向传动机构组成。转向传动机构包括转向摇臂、转向直拉杆、转向直拉杆臂、转向横拉杆臂以及转向横拉杆等。

本标准规定了汽车转向系统中使用的转向桥上与转向有关的转向直拉杆臂、转向横拉杆臂以及转向转向横拉杆总成及其相关零部件的尺寸和结构要求、总成装配技术要求、性能要求、试验项目、台架试验方法及计算方法等。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 5179 汽车转向系术语和定义

GB/T 3730.2 道路车辆质量词汇和代码

GB/T 13604 汽车转向球接头尺寸

GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）

GB2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）

GB15239 孤立批计数抽样检验程序及抽样表

QC/T 304 汽车转向拉杆接头总成台架试验方法

QC/T 522 汽车转向拉杆总成技术条件

QC/T 648 汽车转向拉杆总成性能要求及试验方法

QC/T 650 汽车转向拉杆球头销性能要求及试验方法

JIS Z 8901 工业试验的尘埃和气悬体

GB 197 普通螺纹公差配合

3 术语和定义

（1）最大摆角

如图1所示，沿产品图样规定的方向往复摆动球头销，使球接头总成中的球头销通过球头销座中心从一个极限位置摆到另一个极限位置，球头销在两个极限位置之间的夹角。
