毕业设计:35kV变电所设计论文(终稿).

毕业设计:35kV变电所设计论文(终稿).

1 35kV变电所设计论文第一节设计方案确定变电所是电力系统的重要组成部分它直接影响整个电力系统的安全与经济运行是联系上级变电所和用户的中间环节起着变换和分配电能的作用。

电气主接线是变电所的主要环节电气主接线的拟定直接关系着变电所电气设备的选择、配电装置的布置、继电保护和自动装置的确定是变电所电气部分投资大小的决定性因素。

本次设计为35KV海迪变电所初步设计所设计的内容力求概念清楚层次分明。

本设计在撰写的过程中曾得到老师和同事们的大力支持并提供大量的资料和有益的建议对此表示衷心的感谢。

龙矿集团基地35kV变电所于1994年投入运行主变容量为两台 2500kVA变压器主要负担社区居民生活用电企业办公用电等。

随着集团公司的飞速发展两台主变不能满足用电负荷要求附近很多企业由于受用电负荷限制不能正常生产另外由于用电负荷中心偏移压降增大用电损耗增加不能保证用户的电能质量为此拟在公司机关再建一座35kV变电所以满足机关居民生活用电和周围企业生产用电要求。

一、设计思路煤矿供电系统电压等级多为110kV、35kV、6kV等采用中性点不接地的供电方式拟建的35KV变电所从基建投资、电能损失等经济指标及电能质量、供电可靠性、配电合理性等技术指标综合分析主变压器拟采用2 台35kV三相三绕组油浸式自冷降压变压器分为三个电压等级 35KV、 10KV6kV各个电压等级均采用单母分段的主接线方式供电35kV、10kV 6kV均用于中性点不接地系统。

其中机关居民生活用电采用6.3/0.4降压变压 2 器距变电所距离较远的用电大户采用10.5/0.4的降压变压器这样能减少线路投资、降低线路损耗提高电能质量同时能够充分利用现有运行变压器减少不必要的损失。

二、主要设备设计方案 1、一次设备 1主变压器采用新型节能产品采用可调整电压的有载调压变压器SSZ11型。

2变电所内35kV配电装置采用JYNl—40.5(Z移开式交流金属封闭间隔式开关柜 6Kv、10KV配电装置采用JYN2—12移开式交流金属封闭间隔式开关柜。

毕业设计(论文)-35KV变电站设计

毕业设计(论文)-35KV变电站设计

目录前言 (2)摘要 (3)第一章设计任务书 (4)第一节变电站概况 (4)第二节负荷情况 (4)第三节负荷类型 (5)第四节设计成果 (5)第二章设计说明书 (7)第一节负荷计算 (7)第二节变电所主变压器的选择 (7)第四节变电所主接线方案的选择 (11)第五节短路电流的计算 (20)第六节变电所一次设备的选择校验 (22)第七节配电装置的规划 (26)第八节继电保护的配置 (28)第九节防雷保护的设计 (34)第三章设计计算书 (37)结束语 (40)参考文献 (41)英文翻译 (44)附变电站主接线图及继电保护接线图(见图纸)前言毕业设计和毕业论文是本科生培养方案的重要环节,学生通过毕业设计,旨在培养学生综合运用所学的基本理论和方法解决实际问题的能力,提高学员实际操作的技能以及分析思维能力,使学员能够掌握文献检索、研究分析问题的基本方法,提高学员阅读外文本书刊和进行科学研究的能力,在作毕业论文的过程中,所学知识得到疏理和运用,它即是一次检阅,又是一次锻炼。

我毕业设计的课题是《110kv降压变电站电气一次部分设计》。

电能生产的特点是发电、变电、输电和用电是在同一时刻完成的,具有同时性。

110kv降压变电站作为供用网络中重要的变电一环,它设计质量的好坏直接关系到该地区的用电的可靠性和地区经济的发展,同时也影响到该地区的用电可靠性和地区的经济发展,以及工农业生产和人民生活。

本次设计根据有关规定,依据安全、可靠、优质、经济、合理等的要求,为保证对用户不间断地供给充足、优质又经济的电能设计方案。

由于水平有限及时间仓促等原因,设计中存在着许多不足和失误,敬请各位老师批评指正,谢谢!摘要由于某地区电力系统的发展和负荷增长,拟建一座110KV 变电站,向该地区用35KV和10KV两个电压等级供电。

设计要求采用35KV出线6回,10KV出线7回。

基于上述条件,变电站的设计在满足国家设计标准的基础上,尽量考虑当地的实际情况。

35KV变电站毕业设计论文

35KV变电站毕业设计论文

目录前言 (5)内容提要 (6)第一篇电气一次部分初步设计 (7)一、总体分析 (7)二、负荷分析 (8)第一章变压器选择 (8)一、负荷计算 (8)二、所用变压器台数、容量和型式的确定 (9)第二章电气主接线设计 (10)一、主接线应满足的三项基本要求 (10)二、35KV主接线设计 (11)三、站用电接线 (12)第三章短路电流的计算 (13)一、计算短路电流的目的 (13)二、短路类型说明 (14)三、短路计算数据说明 (14)四、规定说明 (14)五、短路计算点的选择 (14)六、短路计算方法 (14)第四章主要电气设备的选择 (14)一、一般原则 (15)二、技术条件 (15)三、环境条件 (16)四、环境保护 (16)第一节高压断路器的选择 (16)一、参数选择 (16)二、型式选择 (16)三、关于开关能力的几个问题 (17)第二节隔离开关的选择 (17)一、隔离开关的配置 (17)二、型式选择 (18)三、操作机构选择 (18)四、机械荷载 (19)五、关于开断小电流 (19)第三节母线的选择 (19)一、硬导体的选择 (19)二、常用导体形式 (20)三、导体截面的选择和校验 (21)第四节避雷器的选择 (22)一、直击雷的过电压保护 (23)二、雷电侵入波的过电压保护 (23)三、避雷器的配置 (23)第五节电流互感器的配置和选择 (23)一、电流互感器的配置原则 (23)二、电流互感器的选择 (24)第六节电压互感器的配置和选择 (26)一、电压互感器的配置原则 (26)二、电压互感器的选择 (26)第七节各主要电气设备选择结果一览表 (29)一、断路器选择结果 (29)二、隔离开关选择结果 (29)三、电压互感器选择结果 (30)四、电流互感器选择结果 (30)五、母线选择结果 (31)六、避雷器选择结果 (31)第五章配电装置设计 (31)一、总的原则 (32)二、设计要求 (32)三、分类及特点 (32)四、配电装置的型式选择 (33)五、布置及安装设计的具体要求 (33)第二篇主要电气设备选择计算书 (36)第一章主变压器容量的选择 (36)一、变压器容量的选择 (36)第二章短路电流计算 (37)第三章电气设备的选择 (39)第一节高压断路器的选择 (39)第二节高压隔离开关的选择 (42)第三节电压互感器的选择 (44)第四节电流互感器的选择 (45)第五节母线的选择 (47)小结 (50)参考文献 (51)前言毕业设计是电力系统及其自动化专业教学计划中的很重要的环节。

35kV变电所设计毕业论文

35kV变电所设计毕业论文

#######大学毕业设计35kV变电所设计(a)The Electrical Design of 35kV Substation(a)2011 届电气与电子工程学院专业电气工程及其自动化学号学生指导教师完成日期 2011年 6 月日35kV变电所设计毕业论文目录第1章原始资料 (1)1.1数据要求 (1)1.2设计要求 (1)第2章负荷计算和无功补偿 (3)2.1负荷分析 (3)2.2负荷计算 (4)2.3无功补偿 (4)2.3.1 无功补偿的计算 (4)2.3.2 无功功率补偿的作用 (5)2.3.3 无功功率补偿的方式 (6)第3章变压器的选择 (7)3.1变压器选择的有关规定 (7)3.2变压器容量的选择 (7)3.3变压器的相关数据 (8)3.3.1 变压器绕组的接线方式 (8)3.3.2 变压器的冷却方式 (9)3.3.3 变压器调压方式的选择 (9)3.3.4 变压器参数 (9)第4章电气主接线设计 (11)4.1概述 (11)4.2电气主接线的有关规定 (11)4.3主接线设计的基本要求 (11)4.3.1 可靠性 (11)4.3.2 灵活性 (12)4.3.3 经济性 (12)4.4变电站主接线简图 (13)第5章短路计算 (14)5.1短路的概念 (14)5.2短路电流的计算目的 (14)5.3短路电流计算的条件 (14)5.4短路电流计算方法 (15)5.5计算短路电流 (15)5.5.1 低压侧发生短路 (15)5.5.2 高压侧发生短路 (16)第6章电气设备的选择 (18)6.1电气设备选择的一般条件 (18)6.2电气设备选择的一般原则 (18)6.2.1 电气设备选择的技术条件 (18)6.2.2 设备需校验的项目 (20)6.2.3 环境条件 (20)6.335K V侧断路器和隔离开关的选择 (21)6.3.1 35kV侧断路器的选择 (21)6.3.2 35kV侧隔离开关的选择 (22)6.410K V侧断路器的选择 (22)6.4.1 10kV侧断路器的选择 (22)6.4.2 10kV侧隔离开关的选择 (23)6.5母线的选择及校验 (23)6.5.1 概念 (23)6.5.2 母线的选择 (24)6.5.3 母线热稳定校验 (24)6.5.4 母线的动稳定校验 (25)6.5.5 35kV母线的选择与校验 (25)6.5.6 10kV母线的选择与校验 (27)6.6互感器的选择 (28)6.6.1 互感器的作用 (28)6.6.2 电流互感器的选择与校验 (28)6.6.3 电流互感器使用注意事项 (29)6.6.4 电压互感器的选择 (29)6.7高压开关柜的选择 (29)6.7.1 开关柜的概念与特点 (29)6.7.2 开关柜的选择 (30)6.8高压侧进线的选择 (32)第7章继电保护 (33)7.1电力变压器保护 (33)7.2纵差保护 (33)7.3瓦斯保护 (35)7.4过电流保护 (35)第8章变电所的防雷与接地 (36)8.1概述 (36)8.2避雷针选择规则 (36)8.2避雷器的选择 (37)结论 (39)致谢 (40)参考文献 (41)附录 (42)附录A (42)附录B (50)第1章原始资料1.1 数据要求待设计变电所通过一条架空线路由正西方向10km处的一座35kV变电所送电,向某机械厂供电。

【完整版】35kv变电站电气部分设计毕业论文

【完整版】35kv变电站电气部分设计毕业论文

【完整版】35kv变电站电⽓部分设计毕业论⽂郑州航空⼯业管理学院毕业论⽂(设计)2013届电⽓⼯程及⾃动化专业班级题⽬35kv变电站电⽓部分设计姓名学号指导教师职称⼆○⼀三年五⽉⼗⼆⽇内容摘要变电站是电⼒系统的重要组成部分,它直接影响整个电⼒系统的安全与经济运⾏,是联系发电⼚和⽤户的中间环节,起着变换和分配电能的作⽤。

电⽓主接线是发电⼚变电所的主要环节,电⽓主接线的拟定直接关系着全⼚电⽓设备的选择、配电装置的布置、继电保护和⾃动装置的确定,是变电站电⽓部分投资⼤⼩的决定性因素。

变电站是把⼀些设备组装起来,⽤来切断、接通、改变或者调整电压的。

在系统中,变电站成了输电和配电的集节点。

本次设计⾸先根据任务书上所给系统与线路及所有负荷的参数,分析负荷发展趋势。

从负荷增长⽅⾯阐明了建站的必要性,然后通过对拟建变电站的概括以及出线⽅向来考虑,并通过对负荷资料的分析,安全,经济及可靠性⽅⾯考虑,确定了35kV,10kV以及站⽤电的主接线,然后⼜通过负荷计算及供电范围确定了主变压器台数,容量及型号,同时也确定了站⽤变压器的容量及型号,并进⾏了短路电流计算等内容,从⽽完成了35kV电⽓⼀次部分的设计。

关键词主变压器;电⽓主接线;短路电流;电⽓设备AbstractA substation is the electrical power system important constituent,it affects the entire electrical power system directly the security and the economical movement, is relates the power plant and user's middle link, is playing the transformation and the assignment electrical energy role.The electrical key link, the electrical equipment arrangement, the relay protection and the automatic device determination, is the transformer substation electricity part investment size determining factor.The transformer substation is assembles some equipment, uses for to shut off, the connection, the change or the regulation voltage.In the system, the transformer substation and the power distribution collection node.This design first acts according to in the project description to givethe system logical circuit and all load parameter,the analysis load trend of development.Hadexpounded from the load growth aspect the stationconstruction necessity, then through to plans toconstruct the transformer substation the summaryas well as the going beyond a line directionconsidered, and through to shoulders the materialthe analysis, safe, the economy and the reliableaspect considered, use electricity the main wiring,then calculated through the load and suppliespower the scope to determine the maintransformer Taiwan number, the capacity and themodel, simultaneously also transformer capacityand model, thus transformer,Single bus bar segment wiring,Short out in the-electric current ,Electric equipment⽬录第1章概述 (6)第2章设计任务及要求 (9)2.1设计任务 (9)2.2设计要求 (9)2.2.1 技术要求 (9)2.2.2 设计内容 (10)第3章变电站的总体设计分析 (11)3.1变电站的主要设备组成 (11)3.2负荷分析 (12)3.3变电站主接线⽅案的确定 (12)3.4主变压器选择 (13)3.4.1主变台数的考虑原则 (13)3.4.2变压器容量的确定 (14)3.4.3调压⽅式的确定 (14)3.4.4容量⽐ (15)3.4.5主变压器的参数计算 (15)第4章短路电流计算 (16)4.1短路电流的⽬的及其假定 (16)4.1.1 短路电流计算的⽬的 (17)4.1.2 基本假定 (17)4.2基准值计算 (17)4.2.1 计算短路电路中各元件的电抗及总电抗 (18) 4.2.2 计算三相短路电流和短路容量 (19)第5章电⽓设备的选择 (21)5.1电⽓设备选择的基本原则 (21)5.2断路器 (21)5.2.1 35KV侧断路器的选择 (22)5.2.2选择校验 (22)5.2.3 10KV侧出线断路器及分段断路器的选择 (23) 5.2.4选择校验 (23)5.3隔离开关 (24)5.3.1 35KV侧隔离开关的选择 (24)5.3.2 10KV侧隔离开关的选择 (25)5.4电流互感器的选择 (26)5.4.1电流互感器的初选 (26)5.4.2电流互感器的校验 (26)5.4.3 电压互感器的选择 (27)5.5母线的选择 (29)5.5.1 35KV母线的选择 (29)5.5.2 10KV母线的选择 (31)5.6避雷器的选择 (32)5.6.1避雷器参数 (33)5.6.2参数校验 (33)5.6.3 避雷针的⾼度 (33)5.7熔断器的选择 (35)5.7.1型号选择 (35)5.7.2熔断器的选择校验 (35)5.7.3 10KV熔断器型号选择 (36)第6章变电站主变压器的继电器保护设计 (37)6.1变压器保护装置的⼀般原则 (38)6.2纵联差动保护整定 (39)6.2.1纵差动保护的整定计算 (40)6.2.2 确定差动继电器的动作⼯作电流和基本侧差动线圈匝数 (41)6.3变压器过负荷保护整定 (43)6.4变压器零序过电流过电压保护整定 (43)致谢 (44)参考资料 (45)附录 (46)第1章概述科学技术的迅猛发展,使得电⼒⼯业以现代⼯业发展的基础和先⾏官的形式也得到了很⼤的发展。

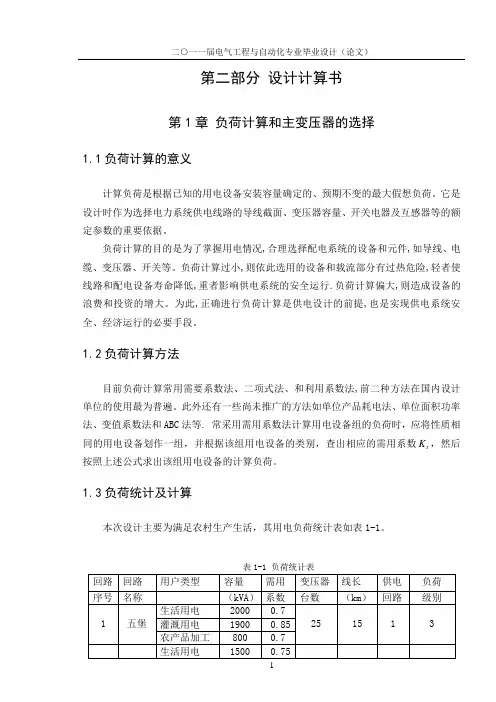

35kV变电站的设计计算毕业设计论文

35kV变电站的设计计算毕业设计论文

第二部分设计计算书第1章负荷计算和主变压器的选择1.1负荷计算的意义计算负荷是根据已知的用电设备安装容量确定的、预期不变的最大假想负荷。

它是设计时作为选择电力系统供电线路的导线截面、变压器容量、开关电器及互感器等的额定参数的重要依据。

负荷计算的目的是为了掌握用电情况,合理选择配电系统的设备和元件,如导线、电缆、变压器、开关等。

负荷计算过小,则依此选用的设备和载流部分有过热危险,轻者使线路和配电设备寿命降低,重者影响供电系统的安全运行.负荷计算偏大,则造成设备的浪费和投资的增大。

为此,正确进行负荷计算是供电设计的前提,也是实现供电系统安全、经济运行的必要手段。

1.2负荷计算方法目前负荷计算常用需要系数法、二项式法、和利用系数法,前二种方法在国内设计单位的使用最为普遍。

此外还有一些尚未推广的方法如单位产品耗电法、单位面积功率法、变值系数法和ABC法等. 常采用需用系数法计算用电设备组的负荷时,应将性质相同的用电设备划作一组,并根据该组用电设备的类别,查出相应的需用系数K,然后x按照上述公式求出该组用电设备的计算负荷。

1.3负荷统计及计算本次设计主要为满足农村生产生活,其用电负荷统计表如表1-1。

2五堡供电区:1Sjs =(0.7×2000+0.85×1900+0.7×800)×0.85=3038.75 (kVA ) 龙兴供电区:2Sjs =(0.75×1500+0.7×700+0.85×1700)×0.8=3060 (kVA ) 鱼咀供电区:3Sjs =(0.8×1800+0.7×600+0.7×900)×0.8=2500 (kVA ) 变电所设计当年的计算负荷由:∑=+=41%)1(i jsi t js x S K S (1-1)式中Kt ——同时系数;一般取0.85-0.9%x ——线损率:高低压网络的综合线损率在8%—12%,系统设计时采用10%)(4321js js js js t js S S S S K S +++=×(1+%x )=0.9×(3038.75+3060+2500)×(1+10%) =8512.76(kVA )计算负荷增长后的变电所最大计算负荷为n m js jszd e S S ⨯= (1-2)式中 n ——年数 取6年m ——年负荷增长率 取5% jszd S ——N 年后的最大计算负荷1149176.8512%56=⨯=⨯e S jszd (kVA )1.4 主变压器的选择为保证供电的可靠性,避免一台主变故障或检修时影响供电,变电所一般装设两台主变压器,但一般不超过两台变压器。

35KV变电站设计毕业论文

35KV变电站设计毕业论文

35KV变电站设计毕业论文目录1 变电站站址的选择原则和作用......................... - 1 -1.1变电站的选择原则 ................................... - 1 -1.2变电所在电力系统的地位......................... - 2 -1.3 电力系统供电要求 .................................. - 2 -1.4电力系统运行的特点................................ - 3 -1.5电力系统的额定电压................................ - 3 -2 主接线设计.................................................... - 4 -2.1对电气主接线的基本要求......................... - 4 -2.2 所要选择的主接线形式............................ - 4 -3 负荷计算........................................................ - 5 -3.1计算负荷................................................. - 6 -4 变电站主变压器的选择................................... - 7 -4.1 绕组数量和连接方式的确定..................... - 7 -4.2主变阻抗及调压方式选择......................... - 7 - WORD版本.4.3电容电流的计算....................................... - 8 -4.4 变压器中性点接地方式和中性点设计...... - 8 -4.5 主变容量选择原则 .................................. - 9 -5 短路电流的计算 ............................................ - 10 -5.1计算短路电流的意义............................... - 10 -5.2短路电流计算的规定............................... - 11 -5.3 本次设计中短路电流的计算.................. - 11 -6 高压电器设备的选择 ..................................... - 14 -6.1电器设备选择的一般原则........................ - 15 -6.2高压断路器的选择原则............................ - 15 -6.3 各电压等级侧断路器的选择.................. - 17 -6.4 隔离开关的选择................................... - 18 -6.5 电压互感器和电流互感器的选择............. - 20 -6.6 电抗器的选择 ........................................ - 21 -6.7 高压熔断器的选择 ................................. - 22 -7 变电站的防雷保护....................................... - 23 -7.1 变电站对直击雷的的防护....................... - 23 -7.2 避雷针保护围的计算方法....................... - 25 - WORD版本.7.3 对雷电入侵波的防护 ............................ - 27 -8 配电装置的平面设计 ..................................... - 29 -8.1 配电装置的要求..................................... - 29 -8.2 配电装置设计的基本步骤....................... - 29 -8.3 配电装置型式的选择原则选择 ................ - 29 -8.4各种配电装置的特点............................... - 29 -8.5 本设计中配电装置的选择....................... - 30 - 结论................................................................. - 40 - 参考文献.......................................................... - 41 - 致谢 ............................................................. - 42 -WORD版本.前言本论文《35KV变电站总体设计》以实际工程技术水平为基础,以变电站资料为背景,从原始资料的分析做起,容涵盖《发电厂电气部分》、《变电站综合自动化》、《供电技术》、《高电压技术》等主要专业课。

35KV变电站设计论文毕业论文

35KV变电站设计论文毕业论文

35KV变电站设计论文毕业论文目录1 概述1.1 设计要求 (5)1.2 设计时的原始资料 (5)1.3 变电站位置的选择 (6)2 负荷统计2.1设计中所用的公式 (7)2.2负荷统计 (8)3 主变的选择及接线方式的确定3.1主要变压器的选择原则 (14)3.2主变的选择: (15)3.3主接线方式的确定: (15)4 35KV架空线的选择4.1 架空线截面选择的一般原则 (19)4.2架空线截面的选择 (19)5 6KV导线截面选择5.1 6Kv及上电缆和导线截面的选择, (21)5.2导线截面选择所用公式及步骤 (21)5.3导线截面选择举例 (22)6 短路电流计算6.1概述 (33)6.2计算步骤及所需公式 (33)6.3各元件电阻、电抗标幺值的计算 (35)6.4短路电流计算举例 (37)6.5电缆热稳定校验 (48)7高压电器设备的选择7.1概述 (50)7.2 35KV高压电器设备的选择 (51)7.3 6KV电器设备的选择 (55)8 继电保护配置8.1主变压器的保护 (61)8.26k V母线分段断路器的保护 (61)8.3 6kV馈出线路保护 (61)9 功率因数补偿9.1提高功率因数的意义 (62)9.2提高功率因数的方法 (62)10变电站防雷保护及接地装置10.1 直击雷过压电保护 (64)10.2雷电侵入波的过电压保护 (64)10.3 接地装置 (66)11 变电站所用变压器和直流操作电源11.1所用变压器 (68)11.2直流操作电源设计要求 (68)11.3本设计选择 (69)12 消防及其它 (70)13变电所外平面布置说明及要求 (71)结束语 (73)致谢 (75)参考文献 (76)附表 (77)1 概述1.1 设计要求巍山是各庄矿的一个采区,但就全国相对围来看,相当于一座中型矿山,它的年设计产量为30万吨,平均日产原煤800吨,而且该矿五脏具全,具有提升系统,有成套的运输系统,总之除无生活区和洗煤厂外,其它已完全具备一个独立的中型矿山,故此我们把巍山设计作为一个更新型矿山来全面综合考虑。

35kv变电站设计方案毕业论文

35kv变电站设计方案毕业论文

35kv变电站设计方案毕业论文目录第一章绪论 (3)第一节我国目前电力工业的发展方针 (3)第二节变电站主要构成及分类 (4)一、变电站构成 (4)二、变电站的分类 (4)第二章负荷分析 (5)第一节变电站负荷分析 (5)第三章变电站主变压器的选择 (7)第一节主变台数的选择 (7)第二节绕组数量及连接方式确定 (7)第三节冷却方式的选择 (8)第四节调压方式的选择 (8)第五节主变容量的确定 (9)第六节主变压器参数计算 (9)第四章电气主接线的设计 (10)第一节主接线设计原则 (10)第二节电气主接线的基本要求 (12)第三节主接线的设计和论证 (12)第五章短路电流的计算 (19)第一节概述 (19)一、计算短路电流的意义 (19)二、短路电流计算的目的 (19)三、造成短路故障的原因 (20)四、短路电流计算的一般规定: (20)第二节短路电流计算 (21)一、变压器等值电抗计算 (21)二、短路点的确定 (21)三、各短路点三相短路电流计算 (24)第六章电气一次设备的选择 (25)第一节电气设备选择的一般原则 (25)第二节高压电气设备选择的一般标准 (25)第三节设备的选型 (26)一、高压断路器及隔离开关的选择 (26)二、导体的选择 (30)三、电流互感器的选择 (31)四、电压互感器的选择 (32)结论 (33)参考文献 (34)致谢 (35)第一章绪论第一节我国目前电力工业的发展方针变电所是接受电能、变换电压、分配电能的环节,是供配电系统的重要组成部分,它直接影响整个电力系统的安全与经济运行。

电力系统是由发电机,变压器,输电线路,用电设备(负荷)组成的网络,它包括通过电的或机械的方式连接在网络中的所有设备。

电力系统中的这些互联元件可以分为两类,一类是电力元件,它们对电能进行生产(发电机),变换(变压器,整流器,逆变器),输送和分配(电力传输线,配电网),消费(负荷);另一类是控制元件,它们改变系统的运行状态,如同步发电机的励磁调节器,调速器以及继电器等。

35kV变电站综合自动化系统设计毕业设计(论文)

35kV变电站综合自动化系统设计毕业设计(论文)

35kV变电站综合自动化系统设计毕业设计(论文)摘要本文旨在研究并设计35kV变电站的综合自动化系统。

通过对变电站的分析和需求调研,确定了自动化系统的功能和特点。

在系统设计过程中,采用了先进的控制和监测技术,提高了变电站的安全性和效率。

设计中考虑了可靠性、容错性和可扩展性等方面,保证了系统的稳定运行。

实施后将使变电站的运维更加智能化和自动化,提高了电网的可靠性和可控性。

引言35kV变电站作为电力系统中重要的组成部分,其自动化程度对电网运行的稳定性和安全性起着关键作用。

本文旨在设计一种综合自动化系统,实现对35kV变电站各个设备的自动控制和集中监测,提高变电站的运行效率和安全性。

分析与调研在设计过程中,我们首先对35kV变电站进行了详细的分析和需求调研。

通过与运维人员的沟通和现场实地考察,我们了解到变电站存在以下问题:手动操作过程繁琐,容易出错;实时监测能力不足,难以发现问题;设备运行情况无法良好统计和分析。

基于这些问题和需求,我们确定了综合自动化系统的功能和特点。

设计原则在设计过程中,我们遵循以下原则:1. 简单可靠:设计方案应尽量简单、可靠,避免引入过多复杂的技术和组件。

2. 先进技术:采用先进的控制和监测技术,提高系统的性能和可靠性。

3. 可扩展性:考虑到变电站的发展和扩容,设计方案应具备良好的可扩展性。

4. 容错性:设计中应考虑到各种可能的故障和异常情况,保证系统的容错性和稳定性。

系统设计综合自动化系统的设计包括以下几个方面:1. 远程监控与控制:通过远程传感器和控制器,实现对变电站各个设备的远程监控和控制。

2. 实时数据采集与传输:利用先进的数据采集技术,实时采集各个设备的运行数据,并通过网络传输到中央控制中心。

3. 数据存储与分析:中央控制中心对采集到的数据进行存储和分析,通过数据分析算法,提供对变电站运行情况的评估和预测。

4. 告警与维护:系统能够根据设备的运行状态和故障情况,及时发出告警信息,并提供维护方案和指导。

35KV变电站及低压配电系统设计——毕业论文

35KV变电站及低压配电系统设计——毕业论文

黑龙江交通职业技术学院毕业设计(论文)题目35KV变电站及低压配电系统设计专业班级电气自动化技术0936姓名马明慧学号2008310272011年 06月 07日毕业设计(论文)开题报告中期进展情况检查表毕业设计(论文)结题验收一、完成日期二、完成质量三、存在问题四、结论指导教师:年月日目录摘要 (1)一、原始资料及任务书 (2)(一)设计原始资料 (2)二、负荷的计算及无功功率的补偿 (3)(一)计算负荷的定义、意义及目的 (3)(二)用电设备的计算负荷 (3)(三)变所低压母线上的负荷计算 (6)(四)无功功率的补偿计算 (7)(五)变电所中变压器台数与容量的选择 (7)三、全厂供电系统草图 (9)(一)电气主接线概述 (9)(二)变电所中电气主接线的作用 (9)(三)全厂供电系统草图 (9)四、短路电流计算 (11)(一)短路的基本概念 (11)(二)短路电流计算得目的与基本假设 (12)(三)无限大容量电源系统的三相短路过程分析 (12)(四)无限大容量电源系统的三相短路电流计算 (15)五、35KV、6KV供电线路的选择 (22)(一)导线和电缆截面的选择方法 (22)(二)35KV架空线的选择 (22)六、室内供电及照明线路的选择 (25)(一)电压的选择 (25)(二)照度计算 (25)(三)光电源类型的选择 (27)(四)灯具的布置 (28)(五)负荷计算 (29)(六)电气设备与管线的选择 (29)(七)电气照明相关图纸 (31)致谢 (34)参考文献 (35)摘要本文对某重型机器厂供电系统的供配电情况进行相关的研究和设计,其负荷中既有一级负荷,也存在二、三级负荷,针对不同的负荷,供电系统需要有不同的供电方式,设计按要求对其全场负荷进行了计算并合理的选择了主变压器,采用了单母线、桥式接线等多种主接线方式,综合各方面的要求,按照电气设备的一般选择原则和主要电气设备的具体选择和校验方法,对电气设备以及导线、电缆的选择进行了深层次的讨论,较好的完成了预定的任务。

35KV变电站毕业设计论文[[完整版]]

35KV变电站毕业设计论文[[完整版]]

35kV变电站设计原始数据本次设计的变电站为一座35kV降压变电站,以10kV给各农网供电,距离本变电站15km和10km处各有一个系统变电所,由这两个变电所用35kV双回架空线路向待设计的变电站供电,在最大运行方式下,待设计的变电站高压母线上的短路功率为1500MVA。

本变电站有8回10kV架空出线,每回架空线路的最大输送功率为1800kVA;其中#1出线和#2出线为Ⅰ类负荷,其余为Ⅱ类负荷及Ⅲ类负荷,Tmax=4000h,cos φ=0.85。

环境条件:年最高温度42℃;年最低温度-5℃;年平均气温25℃;海拔高度150m;土质为粘土;雷暴日数为30日/年。

35KV变电站设计一、变电站负荷的计算及无功功率的补偿1.负荷计算的意义和目的所谓负荷计算,其实就是计算在正常时通过设备和导线的最大电流,有了这个才可以知道选择多大截面的导线、设备。

负荷计算是首要考虑的。

要考虑很多因素才能计算出较为准确的数值。

如果计算结果偏大,就会将大量的有色金属浪费,增加制作的成本。

如果计算结果偏小,就会使导线和设备运行的时候过载,影响设备的寿命,耗电也增大,会直接影响供电系统的稳定运行。

2.无功补偿的计算、设备选择2.1无功补偿的意义和计算电磁感应引用在许多的用电设备中。

在能量转换的过程中产生交变磁场,每个周期内释放、吸收的功率相等,这就是无功功率。

在电力系统中无功功率和有功功率都要平衡。

有功功率、无功功率、视在功率之间相互关联。

22=+S P QS——视在功率,kVAP——有功功率,kWQ——无功功率,kvar由上述可知,有功功率稳定的情况下,功率因数cosφ越小则需要的无功功率越大。

如果无功功率不通过电容器提供则必须从该传输系统提供,以满足电力线和变压器的容量需要增加的电力需求。

这不仅增加了投资的供给,降低了设备的利用率也将增加线路损耗。

为此对电力的国家规定:无功功率平衡要到位,用户应该提高用电功率因数的自然,设计和安装无功补偿设备,及时投入与它的负载和电压的基础上变更或切断,避免无功倒送回来。

35kv煤矿变电站毕业设计论文

35kv煤矿变电站毕业设计论文

1 绪论 (1)2 负荷计算与变压器选择 (3)2.1负荷分级与负荷曲线 (3)2.1.1 供电负荷分级及其对供电的要求 (3)2.1.2 负荷曲线 (3)2.2 矿井用电负荷计算 (4)2.2.1 设备容量确定 (4)2.2.2 需用系数的含义 (5)2.2.3 需用系数法计算电力负荷 (5)2.3 功率因数的改变 (9)2.4 主变压器的选择 (10)2.4.1 变电站主变压器容量的确定 (10)2.4.2 主变压器台数的确定 (10)2.4.3 主变压器损失计算 (11)2.4.4 主变压器选型 (11)2.5 全矿年电耗与吨煤电耗 (12)3 供电系统的确定与短路计算 (13)3.1 短路电流的分类与计算目的 (13)3.1.1 短路的原因 (15)3.1.2 短路的种类 (15)3.1.3 短路的危害 (15)3.1.4 短路电流计算的目的 (15)3.1.5 短路电流计算的标幺值法 (15)3.2 短路电流计算 (16)3.2.1 计算各元件的电抗标幺值 (16)3.2.2 短路电流计算 (17)3.2.3 短路电流的限制及限流电抗器的选择 (21)3.2.4 电抗器的选择 (21)3.3 井花沟矿供电系统简图 (22)3.3.1 主接线形式 (22)3.3.2 单元接线 (23)3.3.3 桥形接线 (23)3.3.4 单母线分段式接线 (24)4 设备选型 (26)4.1 35kv设备选型 (26)4.1.1 35kv架空线、母线的选择 (26)4.1.2 电压互感器、熔断器的选择 (27)4.1.3 电流互感器的选择 (28)4.1.4 35kv避雷器选择 (28)4.1.5 带接地刀闸的隔离开关选型 (28)4.1.6 隔离开关的选择 (29)4.1.7 35kv断路器的选择 (29)4.2 6kv电气设备的选择 (31)4.2.1 母线的选择 (31)4.2.2 母线瓷瓶及穿墙套管 (32)4.3.3 断路器选择 (33)4.2.4 隔离开关选择 (33)4.2.5 电流互感器的选择 (34)4.2.6 下井电缆型号及截面的选择 (34)4.2.7 电压互感器的选择 (35)4.2.8 配电柜的选择 (35)5 继电保护方案及调整 (38)5.1 概述 (38)5.2 继电保护的优化配置及整定原则 (39)5.3 供电系统继电保护配置情况 (39)5.4 35kv进线保护 (39)5.4.1 限时速断保护的整定计算 (39)5.4.2 过流保护的整定计算 (40)5.4.3 35kv母线开关保护 (41)5.5主变器保护 (41)5.5.1 主变差动保护 (41)5.5.2 主变过流保护 (43)5.5.3 主变过负荷保护 (44)5.6 6kv母联保护 (44)5.7 各6kv出线保护 (44)6 变电所室内外布置 (46)6.1 电气总平面布置的特点 (46)6.2 变电站土建要求 (46)6.3 电气照明 (48)7 防雷保护及措施 (49)7.1 变电所的防雷 (49)7.1.1 变电所的防雷设计原则 (49)7.1.2 变电所主要防雷设备 (49)7.1.3 防雷设计基本经验 (49)7.1.4 变电所的防雷设计 (50)7.2 变电所的接地设计 (52)7.2.1 设计原则 (53)7.2.2 简单接地设计 (53)致谢 (54)参考文献 (55)1 绪论井花沟矿是淮北矿业集团下属一个子矿,位于安徽省淮北市。

35KV变电站设计论文

35KV变电站设计论文

昆明理工大学成人高等教育毕业设计(论文)姓名:张三学号:专业:电气工程及自动化年级:学习形式:函授☐夜大□脱产□学习层次:高起本□专升本☐高起专□函授站:昆明站昆明理工大学成教学院毕业设计(论文)任务书学习形式:函授专业:电气工程及其自动化年级:电气工程及自动化学生姓名:张三毕业设计(论文)题目:35KV变电所电气部分设计毕业设计(论文)内容:总降压站供电系统简况;主接线的设计;供电系统各处三相短路电流计算;主变压器继电保护及整定计算;10kV系统单相接地保护装置;10kV各出线继电保护及整定计算;变电所防雷保护规划设计;中央信号装置的设计。

专题(子课题)题目:变压器保护设计内容:原理分析,方案选择,整定计算,设备选型。

设计(论文)指导教师:(签字)主管教学院长:(签字)年月日题目:35kV 变电所电气部分初步设计设计作者学校:昆明理工大学班次:电气工程及其自动化2009级姓名:张三指导教师:单位:昆明理工大学姓名:职称:高级工程师目录摘要................................................ - 6 -前言................................................ - 7 -毕业设计目的和意义. (7)设计任务要求、原始资料分析 (7)第一章总降压变电系统简况............................ - 9 -第二章变压器型号和参数选择......................... - 10 -第2-1节主变压器容量、台数的选择原则.. (10)第2-2节变压器型式的选择原则 (12)第2-3节主变压器和所用变压器的确定 (13)第三章电气主接线设计............................... - 14 -第3-1节电气主接线的设计原则. (14)第3-2节主接线的设计方案 (15)第四章短路电流计算 ................................ - 18 -第4-1节短路电流计算的概述 (18)第4-2节变压器及线路等值电抗计算 (20)第4-3节短路点的确定 (21)第4-4节各短路点三相短路电流计算 (23)第4-5节短路电流汇总表 (31)第五章高压电气设备选择............................. - 31 -第5-1节高压电气选择的一般标准.. (31)第5-2节35KV侧断路器和隔离开关的选择和校验: (32)第5-3节高压熔断器的选择 (35)第5-4节高压电器选择成果汇总表 (36)第六章主变压器继电保护及整定计算................... - 36 -第6-1节变压器继电保护. (36)第6-2节短路电流计算结果表 (38)第6-3节主变继电保护整定计算及继电器选择 (38)第6-4节过电流保护 (41)第6-5节过负荷保护 (42)第6-6节冷却风扇自起动 (42)第七章 10KV系统单相接地保护........................ - 42 -第7-1节10KV中性点不直接接地系统的特点.. (42)第7-2节单相接地保护装置工作原理 (43)第7-3节单相接地保护绝缘监察装置选择 (43)第八章 10KV各出线继电保护选择及整定计算 ............ - 44 -第8-1节10KV线路保护选择. (44)第8-2节10KV线路继电保护整定计算 (46)第九章变电所防雷保护规划设计....................... - 48 -第9-1节变电所过电压及防护分析.. (48)第9-2节变电所避雷器的配置规划与选择 (48)第9-3节变电所接地设计 (49)第十章中央信号装置设计............................. - 50 -总结与体会 ......................................... - 51 -谢辞............................................... - 52 -参考文献........................................... - 53 -附录1.变电所电气主接线图(A3,LJJ001-04-01)2.主变压器继电保护图(A3,LJJ001-04-02)3.10KV出线继电保护图(A3,LJJ001-04-03)4.中央信号装置接线图(A3,LJJ001-04-04)摘要本设计以10KV站为主要设计对象,分为任务书和说明书两部分,同时附有电气主接线图、主变压器继电保护图、10KV出线继电保护图和中央信号装置接线图进行说明。

35kv变电站设计毕业论文

35kv变电站设计毕业论文

35kv变电站设计毕业论文毕业论文题目35KV变电站组站设计姓名:__ _____所学专业:_ 电力系统自动化技术班级:__电力0902班___学号: __ _指导教师:___ ____完成时间:__ _摘要随着工业时代的不断发展,人们对电力供应的要求越来越高,特别是供电的稳固性、可靠性和持续性。

然而电网的稳固性、可靠性和持续性往往取决于变电站的设计和配置。

一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。

出于这几方面的考虑,本论文设计了一个降压变电站。

本次设计根据某公司的电力负荷资料,作出了该公司35KV、10KV变电所的初步设计,工厂总降压变电所及配电系统设计是根据各个车间的负荷数量和性质,生产工艺对负荷的要求以及负荷布局,结合国家供电情况,解决对各部门的安全可靠,经济技术的分配电能力问题,毕业论文共分为八章,主要对变电站进行了主接线设计、负荷计算、短路电流的计算和高压电气设备的选择。

本设计以实际负荷为依据,以变电所的最佳运行为基础,按照有关规定和规范,作出了满足该区供电要求的35kV变电所初步设计。

设计中首先对负荷进行了统计与计算,选出了所需的主变型号,然后根据负荷性质及对供电可靠性要求拟定主接线设计,设计中还进行了短路计算和对主要高压电器设备进行了选择与计算,如断路器、隔离开关、电压互感器、电流互感器等。

此外还进行了防雷保护的设计和计算,提高了整个变电所的安全性,另附主接线简图一张。

关键词:35KV 变电站组站设计I目录摘要 (I)目录 (II)前言 ...................................................................................................................... - 1 -一、变电站站址的选择原则和作用 ................................................................ - 3 -(一)变电站的选择原则 .................................................................................... - 3 -(二)变电所在电力系统的地位 ........................................................................ - 3 -(三)电力系统供电要求 .................................................................................. - 4 -(四)电力系统运行的特点 ................................................................................ - 4 -(五)电力系统的额定电压 ................................................................................ - 5 -二、主接线设计 ................................................................................................ - 6 -(一)对电气主接线的基本要求 ........................................................................ - 6 -(二)所要选择的主接线形式 .......................................................................... - 6 -1.35KV、10KV接线形式的选择 ..................................................................... - 6 -三、负荷计算 .................................................................................................... - 8 -(一)计算负荷 .................................................................................................... - 8 -1. 对于35KV段负荷的计算 ............................................................................... - 9 -2.对于10KV段负荷的计算 ................................................................................. - 9 -四、变电站主变压器的选择 .......................................................................... - 10 -(一)绕组数量和连接方式的确定 ................................................................ - 10 -1. 绕组数量确定原则 ......................................................................................... - 10 -2.连接方式的选择 ............................................................................................... - 10 -(二)主变阻抗及调压方式选择 ...................................................................... - 10 -1.主变阻抗的选择 ............................................................................................... - 10 -2.调压方式的选择 ............................................................................................... - 10 -(三)变压器中性点接地方式和中性点设计 .............................................. - 11 -1. 10KV和35KV侧中性点接地方式的选择.................................................... - 11 -(四)主变容量选择原则 ................................................................................ - 11 -1.本设计中主变容量的选择 ............................................................................... - 11 -2.主变台数选择原则 ........................................................................................... - 12 -五、短路电流的计算 ...................................................................................... - 13 -II(一)计算短路电流的意义 .............................................................................. - 13 -(二)短路电流计算的规定 .............................................................................. - 13 -(三)本次设计中短路电流的计算 .................................................................. - 13 -1.各回路电抗的计算 ........................................................................................... - 13 -2.计算各短路点的短路电流 ............................................................................... - 14 -六、高压电器设备的选择 .............................................................................. - 17 -(一)电器设备选择的一般原则 ...................................................................... - 17 -(二)高压断路器的选择原则 .......................................................................... - 17 -(三)各电压等级侧断路器的选择 .................................................................. - 19 -1.35KV侧断路器的选择 .................................................................................... - 19 -2.10KV侧断路器的选择 .................................................................................... - 19 -(四)隔离开关的选择 ...................................................................................... - 20 -1.隔离开关的作用 ............................................................................................... - 20 -2.35KV侧隔离开关的选择 ................................................................................ - 20 -3.10KV侧隔离开关的选择 ................................................................................ - 21 -(五)电压互感器和电流互感器的选择 ........................................................ - 22 -1.电压互感器的选择 ........................................................................................... - 22 -2.电流互感器的选择 ........................................................................................... - 23 -(六)电抗器的选择 .......................................................................................... - 23 -1.普通电抗器的选择原则 ................................................................................... - 23 -2.本设计中电抗器的选择 ................................................................................... - 23 -(七)高压熔断器的选择 .................................................................................. - 24 -1.熔断器的作用 ................................................................................................... - 24 -2.熔断器的选择 ................................................................................................... - 24 -七、变电站的防雷保护 .................................................................................. - 25 -(一)变电站对直击雷的的防护 ...................................................................... - 25 -1.装设避雷针(线)的原则 ............................................................................... - 25 -2.直击雷防护装置的原理 ................................................................................... - 26 -(二)避雷针保护范围的计算方法 .................................................................. - 27 -1.单支避雷针的保护范围 ................................................................................... - 27 -2.两支等高避雷针 ............................................................................................... - 28 -3.本设计中避雷针的选择 ................................................................................... - 29 -(三)对雷电入侵波的防护 .............................................................................. - 29 -1.避雷器的作用 ................................................................................................... - 29 -2.对避雷器的基本要求 ....................................................................................... - 30 -3.避雷器的选择 ................................................................................................... - 30 -八、配电装置的平面设计 .............................................................................. - 31 -(一)配电装置的要求 .................................................................................... - 31 -III(二)配电装置设计的基本步骤 ...................................................................... - 31 -(三)配电装置型式的选择原则选择 ............................................................ - 31 -(四)各种配电装置的特点 .............................................................................. - 31 -(五)本设计中配电装置的选择 ...................................................................... - 32 -结论 .................................................................................................................. - 33 -参考文献 .............................................................................................................. - 34 -致谢 .................................................................................................................. - 35 -IV前言毕业设计和毕业论文是专科生培养方案的重要环节,学生通过毕业设计,旨在培养学生综合运用所学的基本理论和方法解决实际问题的能力,提高学生实际操作的技能以及分析思维能力,使学生能够掌握文献检索、研究分析问题的基本方法,提高学生阅读外文本书刊和进行科学研究的能力,在作毕业论文的过程中,所学知识得到疏理和运用,它即是一次检阅,又是一次锻炼。

35kV变电所电气部分毕业设计论文

35kV变电所电气部分毕业设计论文

35kV变电所电气设初步计目录摘要: (1)1 引言 (1)2 原始资料 (2)3 负荷分析 (2)4 主变压器的选择 (3)4.1 规程中的有关变电所主变压器选择的规定 (3)4.2 主变形式的选择 (5)5 电气主接线设计 (5)5.1 电气主接线概述 (6)5.2 主接线的设计原则 (6)5.3 主接线设计的基本要求 (6)5.4 主接线设计 (7)5.4.1 35kV侧主接线设计 (7)5.4.2 10kV侧主接线设计 (7)5.4.3主接线方案的比较选择 (7)6 短路电流计算 (7)6.1 概述 (7)6.1.1 产生短路的原因和短路的定义 (8)6.1.2 短路的种类 (8)6.1.3 短路电流计算的目的 (9)6.2 短路电流计算的方法和条件 (9)6.2.1 短路电流计算方法 (9)6.2.2 短路电流计算条件 (9)6.3 短路电流的计算 (10)6.3.1 10kV侧短路电流的计算 (10)6.3.2 35kV侧短路电流的计算 (11)6.3.3 三相短路电流计算结果表 (11)7 电气设备的选择 (12)7.1 电气设备选择的一般条件 (12)7.1.1 电气设备选择的一般原则 (12)7.1.2 电气设备选择的技术条件 (13)7.1.3 环境条件 (14)7.2 断路器隔离开关的选择 (15)7.2.1 35kV侧进线断路器、隔离开关的选择 (15)7.2.2 35kV主变压器侧断路器、隔离开关的选择 (16)7.2.3 10kV侧断路器、隔离开关的选择 (16)7.2.4 选择的断路器、隔离开关型号表 (16)结论 (17)致谢 (18)参考文献 (18)摘要:随着电力行业的不断发展,人们对电力供应的要求越来越高,特别是供稳固性、可靠性和持续性。

然而电网的稳固性、可靠性和持续性往往取决于变电所的合理设计和配置。

一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

35KV变电站设计论文毕业论文目录1 概述1.1 设计要求 (5)1.2 设计时的原始资料 (5)1.3 变电站位置的选择 (6)2 负荷统计2.1设计中所用的公式 (7)2.2负荷统计 (8)3 主变的选择及接线方式的确定3.1主要变压器的选择原则 (14)3.2主变的选择: (15)3.3主接线方式的确定: (15)4 35KV架空线的选择4.1 架空线截面选择的一般原则 (19)4.2架空线截面的选择 (19)5 6KV导线截面选择5.1 6Kv及上电缆和导线截面的选择, (21)5.2导线截面选择所用公式及步骤 (21)5.3导线截面选择举例 (22)6 短路电流计算6.1概述 (33)6.2计算步骤及所需公式 (33)6.3各元件电阻、电抗标幺值的计算 (35)6.4短路电流计算举例 (37)6.5电缆热稳定校验 (48)7高压电器设备的选择7.1概述 (50)7.2 35KV高压电器设备的选择 (51)7.3 6KV电器设备的选择 (55)8 继电保护配置8.1主变压器的保护 (61)8.26k V母线分段断路器的保护 (61)8.3 6kV馈出线路保护 (61)9 功率因数补偿9.1提高功率因数的意义 (62)9.2提高功率因数的方法 (62)10变电站防雷保护及接地装置10.1 直击雷过压电保护 (64)10.2雷电侵入波的过电压保护 (64)10.3 接地装置 (66)11 变电站所用变压器和直流操作电源11.1所用变压器 (68)11.2直流操作电源设计要求 (68)11.3本设计选择 (69)12 消防及其它 (70)13变电所外平面布置说明及要求 (71)结束语 (73)致谢 (75)参考文献 (76)附表 (77)1 概述1.1 设计要求巍山是各庄矿的一个采区,但就全国相对围来看,相当于一座中型矿山,它的年设计产量为30万吨,平均日产原煤800吨,而且该矿五脏具全,具有提升系统,有成套的运输系统,总之除无生活区和洗煤厂外,其它已完全具备一个独立的中型矿山,故此我们把巍山设计作为一个更新型矿山来全面综合考虑。

设计时要满足煤矿对供电的要求,同时满足矿井正常生产的需要,使煤矿供电安全可靠、经济和技术合理。

一、供电可靠:煤矿如果供电中断,不仅会影响产量,而且有可能发生人身事故或设备的重大损坏,严重时会造成矿井的破坏。

因此为保证对煤矿供电的可靠性,供电电源应采用双电源,双电源可以取自不同的变电所或同一变电所的不同母线上,即在一个电源发生故障时,另一电源应保证主要用户的供电,使人身和设备不受损害,以保证生产的正常进行。

二、供电安全:由于煤矿生产环境和地址条件复杂,自然条件恶劣,供电设备易于受到损坏,可能造成触电及火花引起火灾和瓦斯煤尘爆炸事故,所以必须采取一系列措施,管理制度,确保供电安全。

三、技术合理:在满足供电可靠与安全的前提下,还应保证供电质量。

四、运行经济:在满足以上条件下,并力求供电系统简单,操作方便,使建筑投资和运行维护费用低。

1.2 设计时的原始资料1、电源资料:巍山矿的双回路电源分别来自距巍山16.04Km 处的林西电厂和东三矿电网,林西电厂的短路容量为38.5MVA,最大运行方式下的电抗为*m ax x =5.385,最小运行方式下的电抗值为*m in x =16.07,东三矿电网为无限大容量,最大运行方式下系统电抗值为*m ax x =2.256,最小运行方式下电抗值*m in x ==2.589,两者保护均采用三段式过流保护时限为2秒,华北电力系统基准容量为1000MVA 。

2、环境条件(1)环境温度:-15°C~+45°C。

(2)相对湿度:月平均≤90%,日平均≤95%。

(3)海拔高度:≤1000m 。

(4)地震烈度:不超过8度。

(5)风速:≤35m/s。

(6)最大日温差:25°C。

周围环境无易燃且无明显污秽,具有适宜的地质、地形和地貌条件(如避开断层、交通方便等)。

并应考虑防洪要求,以及邻近设施的相互影响(如对通讯、居民生活等)。

3、环境保护(1)变电所仅有少量生活污水,经处理后排入渗井。

变压器事故排油污水,经事故油池将油截流,污水排入生活污水系统,对周围环境没有污染。

(2)噪音方面是指变压器和断路器操作时所产生的电磁和机械噪声。

对主变及断路器要求制造厂保证距离设备外壳2米处的噪声水平不大于65bB,以达到《工业企业噪声卫生标准》的规定。

4、绿化在所空闲地带种植草坪及绿篱,以美化环境。

1.3 变电站位置的选择变电站位置的选择必须符合下列原则:1、变电站尽可能靠近负荷中心或网路中心。

以减少供电线路的长度与导线截面积,从而降低有色金属的使用量和年运行费用。

2、进出线方便,运输条件好,便于变压器和其它设备的搬运。

3、保证变电站的正常运行。

如不设在有剧烈震动的场所附近;地下水位低,电缆沟不应有积水;位于各种污源的上风侧,通风良好等。

4、与其它工业建筑物之间应保持一定的防火间距。

5、应有发展和扩展的余地等。

矿山企业用户比较集中,一般设于工业广场临近井口的地方,根据巍山矿的实际情况,变电站位置设在井口南侧,首先方便了入井电缆走向和使用量,其次方便了35KV进出线路的走向。

2 负荷统计变电所负荷容量大小是确定供电系统,选择变压器,电气设备,导线截面和仪器仪表量程的依据,也是确定继点电保护的重要依据。

由于一台设备的额定容量往往大于实际负荷,一组设备中负荷的ϕcos 不同,一般不同时工作,最大负荷一般不同时出现等情况,所以多台设备的实际总负荷总是小于它们的额定容量之和。

因此精确计算变电所负荷是困难的。

常用的负荷计算方法有利用系数法、二项式法、单位电耗法、需用系数法。

煤矿供电系统的设计目前主要采用需用系数法确定计算负荷。

2.1设计中所用的公式向单一用电设备供电时的计算负荷m ax P =X K e P =ηe P 见煤矿供电P17页公式用电设备组的计算负荷 见煤矿供电P18页公式 需用系数的计算:综采工作面: K x =0.3+0.7∑Pe Pmax一般机组: K x =0.4+0.6∑Pe Pmax 式中:Pmax ——参加计算的电动机最大功率 ∑Pe ——变压器所带电动机额定功率之和 其它K x 查设计部门统计积累的数据资料表或经验公式计算。

一、变压器容量的选择:1、S bj =K xPjcos ϕ∑Peβ=SbeSbjK x ——需用系数Pj cos ϕ——加权平均功率因数∑Pe ——参加计算的设备额定功率的总和β——变压器的负荷率Sbe ——所选变压器的额定容量二、变压器的容量损失的计算:有功功率损失:△P b =△P o +△P αβ 2 无功功率损失: △Q b =(100Io%+β2100Uk%)Sbe 三、变压器有功和无功功率的计算:有功功率: P bj = K x ∑Pe无功功率: Q bj = P bj tg Pj ϕ2.2负荷统计2.2.1井上及井下变压器的选择一、井上计算选择举例: (一)机修厂已知:∑Pe =216Kw K x =0.4 Pj cos ϕ=0.64变压器的计算功率: S bj =K xPjcos ϕ∑Pe =64.01620.4⨯=135 KVA 查手册4-4-8故选取SJL1-160/6型 Y/Y o 一台。

负荷率计算: β=Sbe Sbj =β160135=84% 变压器损失计算:△P o =0.5 △P α=2.9 I o %=3 U k %=4 △P b =△P o +△P αβ 2 =0.5+2.9×0.842=2.546Kw△Q b =(100Io%+β2100Uk%)Sbe =(0.03+0.04×0.842)160=9.31 Kvar变压器的计算容量:P bj = K x ∑Pe =0.4×216=86.4Kw Q bj = P bj tg Pj ϕ=86.4×1.2=103.7 Kvar (二)工人村:已知:∑Pe =221Kw K x =0.8 Pj cos ϕ=0.75变压器的计算功率: S bj =K xPjcos ϕ∑Pe =75.01220.8⨯=235.7 KVA故选取SJL1-315/6型 Y/Y o 一台。

其技术参数为:△P o =0.8 △P α=5 I o %=2.4 U k %=4β=Sbe Sbj =β315235=74.8%联接组别:Y/Y o -12 变压器损失计算: △P b =△P o +△P αβ 2 =0.8+5×0.7482=4.5Kw△Q b =(100Io%+β2100Uk%)Sbe =14.4 Kvar变压器的计算容量:P bj = K x ∑Pe =0.8×221=176.8Kw Q bj = P bj tg Pj ϕ=176.8×0.88=155.9 Kvar(三)其它变电所变压器的选择计算从略,其中煤矿辅助部门、柱子厂、矸子山、扇风机房、绞车房辅助设备等见表3-3。

二、井下各变压器的选择计算举例: (一)-200泵房变压器的选择:已知:∑Pe =163Kw K x =0.7 Pj cos ϕ=0.75 tg Pj ϕ=0.88变压器的计算功率: S bj =K xPjcos ϕ∑Pe =75.01630.7⨯=152 KVA故选取KSJ 3-180/6型 Y/Y o 一台。

其技术参数为:△P o =1 △P α=4 U k %=5.5 β=Sbe Sbj =180152=84%联接组别:Y/Y o -12 变压器损失计算: △P b =△P o +△P αβ2 =1+4×0.842=3.81Kw△Q b =(100Io%+β2100Uk%)Sbe =17.7 Kvar变压器的计算容量:P bj = K x ∑Pe =0.7×=114KwQ bj = P bj tg Pj ϕ=114×0.88=100.3Kvar (二)-400泵房:动力变压器的选择计算:已知:∑Pe =330Kw K x =0.7 Pj cos ϕ=0.75 tg Pj ϕ=0.88变压器的计算功率: S bj =K xPjcos ϕ∑Pe =75.03300.7⨯=308 KVA故选取KSJ 3-180/6型 Y/Y o 二台。

其技术参数为:△P o =1 △P α=4 U k %=5.5 I o %=6 β=Sbe Sbj =330308=85% 变压器损失计算: △P b =△P o +△P αβ 2=1+4×0.852=7.78Kw△Q b =(100Io%+β2100Uk%)Sbe =35.9 Kvar变压器的计算容量:P bj = K x ∑Pe =0.7×330=247.5Kw Q bj = P bj tg Pj ϕ=247.5×0.88=217.8Kvar 2、整流设备所用变压器的计算:已知:∑Pe =84Kw K x =0.6 Pj cos ϕ=0.9变压器的计算功率: S bj =K xPjcos ϕ∑Pe =9.084=56 KVA故选取KSJ 3-75/6型 变压器一台。
