中央空调结构及原理精讲
《中央空调基本原》课件
除了能效比的提高，节能技术还包括冷凝水的回收利用、热回收技术、智能控制等。这些技术的应用 可以有效降低空调系统的能耗。
环保冷媒与环保技术
环保冷媒
传统的制冷剂如氟利昂对大气臭氧层有 破坏作用，因此，环保冷媒如二氧化碳 、氨等被广泛采用。这些环保冷媒对环 境的影响较小，符合绿色环保的要求。
VS
THANKS。
冷却方式
比较不同的冷却方式，如直接蒸发冷 却和间接蒸发冷却，以及它们在不同 场合的应用。
空气的加热
加热原理
介绍中央空调系统的加热原理，包括电热、燃气热和热泵等加热方式，以及它们 的特点和适用范围。
热源选择
分析不同热源的选择，如电、燃气、燃油和蒸汽等，以及它们在经济性和环保方 面的优缺点。
空气的加湿与减湿
常见故障的诊断与排除
制冷效果差
检查制冷剂是否充足，冷凝器是 否清洁，制冷系统是否有泄漏等
。
噪音过大
检查空调系统各部件是否有异常噪 音，如有问题及时修复或更换。
电气故障
检查电气线路和元件是否有损坏或 老化现象，及时更换环保
能效比与节能技术
能效比
能效比是衡量空调性能的重要指标，能效比越高，空调的制冷效率越高，耗电量越少。目前，变频技 术是提高能效比的主要手段之一。
空气的过滤
过滤器类型
介绍不同类型的过滤器，如机械 过滤器、静电过滤器和活性炭过 滤器等，以及它们在中央空调系 统中的应用。
过滤效果
说明过滤器对空气中尘埃、细菌 等污染物的过滤效果，以及过滤 器的更换周期和维护方法。
空气的冷却
制冷原理
介绍中央空调系统的制冷原理，包括 压缩、冷凝、膨胀和蒸发等过程，以 及制冷剂的作用和循环。
《中央空调主机原》课件
蒸发器
01
蒸发器是中央空调主机中的吸 热部件，它通过吸收室内空气 中的热量，从而实现制冷效果 。
02
蒸发器的种类包括直接蒸发式 和间接蒸发式等，根据不同的 使用环境和需求选择合适的蒸 发器。
03
蒸发器的性能参数包括吸热面 积、通风量、制冷效率等，选 择合适的蒸发器可以提高中央 空调系统的制冷效果和能效。
指空调在单位时间内，所能处理 的空气体积，是衡量空调换气能 力的重要参数。
能效比与性能参数的关系
能效比与制冷量、输 入功率和循环风量等 性能参数密切相关。
在制冷量相同的情况 下，能效比越高，说 明空调的能耗越低，
效率越高。
在输入功率相同的情 况下，能效比越高， 说明空调的制冷效率 越高，制冷效果越好
。
在循环风量相同的情 况下，能效比越高， 说明空调的换气效率 越高，室内空气流通
效果越好。
04
中央空调主机的维护与保养
日常维护保养
定期清洁
定期清洁中央空调主机外部，保 持清洁卫生，防止灰尘和杂物影 响散热和运行。
检查运行状况
每天开机前检查主机运行状况， 确保无异常声音和振动，检查冷 却水和冷冻水的水位及温度。
节能具有重要意义。
冷凝器
01 冷凝器是中央空调主机中的散热部件，它通过将 高温的制冷剂气体冷却成液体，从而释放出热量 。
02 冷凝器的种类包括水冷式、风冷式和蒸发式等， 根据不同的使用环境和需求选择合适的冷凝器。
02 冷凝器的性能参数包括散热面积、通风量、散热 效率等，选择合适的冷凝器可以提高中央空调系 统的散热效果和能效。
《中央空调主机原理 》PPT课件
目录
• 中央空调主机概述 • 中央空调主机的组成部件 • 中央空调主机的能效比与性能参数 • 中央空调主机的维护与保养 • 中央空调主机的发展趋势与未来展
中央空调系统工作原理
中央空调系统工作原理
中央空调系统是一种集中供冷或供暖的机械设备，通常由压缩机、蒸发器、冷凝器、冷却塔、水泵、空气处理器及管道等组成。
它通过循环往复的工作来实现室内空气的调节和控制。
中央空调系统的工作原理主要包括以下几个步骤：
1. 压缩机: 当温度超过设定值时，中央空调系统启动，压缩机开始运行。
压缩机的工作是将低温低压的气体吸入，通过压缩将其转化为高温高压的气体。
2. 蒸发器: 高温高压的气体通过管道传输到蒸发器，同时进入蒸发器的还有降低过滤杂质的过滤器。
在蒸发器内，高温高压的气体通过蒸发过程将热量释放给室内空气，从而降低气体的温度和压力。
3. 冷凝器: 经过蒸发后的气体成为高温高湿的饱和气体，然后进入冷凝器。
在冷凝器中，通过冷却塔或者水泵等设备将高温高湿的气体冷却成液态，并且同时释放大量的热量。
4. 冷却塔: 冷凝器所释放的热量需要通过冷却塔来散发出去。
冷却塔通常采用水或者气体进行冷却，使得气体中的热量能够散发到周围的空气中。
5. 循环往复: 经过冷却塔散发热量后，剩余的液态气体再次被压缩机吸入，开始下一轮循环。
通过这样循环往复的工作，中央空调系统能够实现对室内空气的冷却或加热，从而达到调节室内温度的目的。
同时，中央空调系统还可以通过空气处理器对空气进行净化、除湿等处理，提高室内空气的质量。
中央空调系统原理及原理图(含末端设备).
中央空调系统的分类（续）
2、半集中式空调 送入空调房间的新风由空调机房集中处理， 空调房间内的空气由分散在房间内的装置 处理的系统
9
中央空调系统的分类（续）
两种空调的优缺点
集中式中央空调 处理空气量大，有 集中的冷源和热源， 运行可靠，便于管 理和维修，但机房 占地面积较大 半集中式中央空调 适用于空气调节房 间较多，且各房间 要求单独调节的建 筑物
16
中央空调系统优点（续）
5、简化管理：于采用不同区间单独控制系统为用户 所有，产权关系明确，可简化空调设施管理。 6、提升档次：中央空调主机可以避免破坏楼体的整 体外观，使用户充分享受高档综合环境的同时， 提升产品质量及量贩档次。 7、投资方便：可根据量贩发展情况，分期分批投资 添置空调系统，同时量贩档次提升，因此资金周 转快，有效地利用资金更进一步开发。
26
压缩机（续）
压缩过程：压缩过程在压缩机中进行，这 是一个升压升温过程。压缩机将从蒸发器 流出的低压制冷剂蒸气压缩，使蒸气的压 力提高到与冷凝温度对应的冷凝压力，从 而保证制冷剂蒸气能在常温下被冷凝液化。 而制冷剂经压缩机压缩后，温度也升高了。
27
冷凝器
冷凝过程：冷凝过程在冷凝器中进行，它是一个 恒压放热过程。为了让制冷剂蒸气能被反复使用， 需将蒸发器流出的制冷剂蒸气冷凝还原为液态， 向环境介质放热。 冷凝器按工作过程可分为冷却区段和冷凝区段。 冷凝器的入口附近为冷却区段，高温的制冷剂过 热蒸气通过冷凝器的金属盘管和散热片，将热量 传给周围的空气，并降温冷却，变成饱和蒸气。 冷凝器的出口附近为冷凝区段，制冷剂由饱和蒸 气冷凝为饱和液体放出潜热，并传给周围空气。
1
吸收式 制冷机
燃油 和燃 气
电力
《中央空调工作原理》PPT课件
6、蒸 发 器 系 统
1、蒸发器的分类： 蒸发器按其被冷却的介质种类可分为冷却液体的蒸发器 <干式蒸发器>和冷却空气用的蒸发器<表冷式蒸 发器>这两大类.空调系统所使用的蒸发器一般为冷却空气的蒸发器.当制冷系统的氟里昂液态进入膨胀 阀节流后送入蒸发器,属于汽化过程,这时候需要吸收大量热量,使房间温度逐步降低、以达到制冷及去湿 效果. 2、A型蒸发器 "A"型结构蒸发器的优点是该结构具有较大的迎风面积和较低的迎面风速以防止逆风带水.蒸发器配备有 1／2"铜管铝翅片及不锈钢凝结水盘,以利热量更好的传递.蒸发器盘管分为多路进入并作交错安排,籍此 将每个制冷系统都能遍布于盘管迎风面上,当单一制冷系统运行时,显热制冷量可达总制冷量的 55％—60 ％. 3、蒸发器的去湿功能
在正常制冷循环中,室内机风扇以正常速度运转,供给设计气流以及最经ห้องสมุดไป่ตู้的能量以满足制冷量的要求.
7 、压 缩 机 系 统
❖ 压缩式制冷循环系统主要由压缩机、冷凝器、节流装置〔毛细管或膨胀 阀〕和蒸发器等四大部分组成,并由管道连接成密闭系统,制冷剂在这个密 闭系统中不断循环流动,发生状态变化,与外界进行换热.
❖ 由风扇.传入空气,使高压气体进一步放热凝结.成为 液体.高压液体再喷入蒸发器,在低压下蒸发再次吸 热.
❖ 同时有风不断经过,使这些空气变为冷空气,吹到房 内就是冷风.
1、中央空调新风系统
❖ 室外的新鲜空气受到风处理机的吸引进入风 柜,并经过过滤降温除湿后由风道送入每个房 间,这时的新风不能满足室内的热湿负荷,仅能 满足室内所需的新风量,随着室内风机盘管处 理室内空气热湿负荷的同时,多余出来的空气 通过回风机按阀门的开启比例一部分排出室 外,一部分返回到进风口处以便再次循环利用.

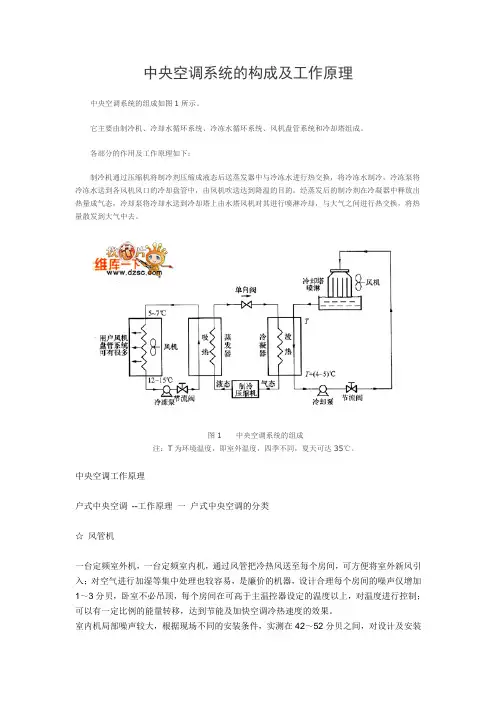

中央空调系统的构成及工作原理
中央空调系统的构成及工作原理中央空调系统的组成如图1所示。
它主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和冷却塔组成。
各部分的作用及工作原理如下：制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送达到降温的目的。
经蒸发后的制冷剂在冷凝器中释放出热量成气态，冷却泵将冷却水送到冷却塔上由水塔风机对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。
图1 中央空调系统的组成注：T为环境温度，即室外温度，四季不同，夏天可达35℃。
中央空调工作原理户式中央空调--工作原理一户式中央空调的分类☆风管机一台定频室外机，一台定频室内机，通过风管把冷热风送至每个房间，可方便将室外新风引入；对空气进行加湿等集中处理也较容易，是廉价的机器，设计合理每个房间的噪声仅增加1～3分贝，卧室不必吊顶，每个房间在可高于主温控器设定的温度以上，对温度进行控制；可以有一定比例的能量转移，达到节能及加快空调冷热速度的效果。
室内机局部噪声较大，根据现场不同的安装条件，实测在42～52分贝之间，对设计及安装要求很专业。
☆一拖多机组(1)定频多联机把分体空调集中到一个室外机中，最多一拖三里面有三台压缩机，冷媒系统各自独立；把明装壁挂室内机改变成暗藏式；引进新风困难，是分体空调的一种变形，卧室内风机噪音由低到高要增加7～14分贝，最高达50分贝。
每个卧室需增加长1.2m以上，宽0.6m，高0.3 m的吊顶，另需设检修孔；每个内机都需有冷凝水排放的管路。
冷媒系统独立，但电路部分的有共用点；如发生外风机，外机温度探头、压力保护或电器局部短路等故障时，整套机器将无法运行。
(2)定、变频一拖多其中有1～2台变频压缩机或另加1台定频压缩机，电路上有射频干扰，对电脑有影响。
检修孔新风引入吊顶与冷凝水与多联机相同；对氟管的分支器要求设计合理；对上，下层共用1台机器，管路要求更高；较易在全开启时出现末端内机效果太差的情况。
中央空调工作原理
中央空调工作原理中央空调是一种集中供冷、供热、通风和空气净化于一体的系统，广泛应用于大型商业建造、办公楼、酒店、医院和工业厂房等场所。
它通过冷凝机组、蒸发机组、空气处理机组和风管系统等组成部份，实现对室内空气的调节和控制。
1. 冷凝机组冷凝机组是中央空调系统的核心部份，主要由压缩机、冷凝器、膨胀阀和冷却风机等组成。
其工作原理如下：首先，压缩机将低温低压的制冷剂吸入，通过压缩使其温度和压力升高，然后将高温高压的制冷剂排出到冷凝器中。
冷凝器中的冷却风机将室外空气吹过冷凝器，使高温的制冷剂散发热量，从而使制冷剂的温度降低，变成高压液态制冷剂。
膨胀阀控制制冷剂的流量，使其进入蒸发机组。
2. 蒸发机组蒸发机组是中央空调系统的另一个重要部份，主要由蒸发器、蒸发风机和加热器等组成。
其工作原理如下：制冷剂从膨胀阀进入蒸发器，由于蒸发器内部的压力较低，制冷剂开始蒸发，吸收室内空气的热量，使空气温度降低。
蒸发风机将室内空气吹过蒸发器，使空气与制冷剂进行热交换，从而降低室内空气的温度。
加热器可以根据需要提供热能，实现供热功能。
3. 空气处理机组空气处理机组是中央空调系统中的重要组成部份，主要由过滤器、加湿器、除湿器和风机等组成。
其工作原理如下：过滤器可以过滤空气中的灰尘、细菌和异味等有害物质，保证室内空气的清洁。
加湿器可以向干燥的空气中添加水分，提高室内空气的湿度。
除湿器可以从潮湿的空气中去除多余的水分，降低室内空气的湿度。
风机将经过处理的空气送入室内，实现空气的循环和通风。
4. 风管系统风管系统是中央空调系统的输送通道，主要由风管、风口和风阀等组成。
其工作原理如下：风管将处理好的冷热空气输送到室内各个区域，实现空气的分配和控制。
风口可以调节空气的流量和方向，使空气均匀分布到各个房间。
风阀可以控制风管中空气的流量，实现室内温度的调节和控制。
总结：中央空调系统的工作原理是通过冷凝机组、蒸发机组、空气处理机组和风管系统等组成部份的协调工作，实现对室内空气的调节和控制。
中央空调怎么工作原理
中央空调怎么工作原理
中央空调的工作原理可以总结为以下四个步骤：
1. 压缩：中央空调系统中有一台压缩机，它将低温低压的制冷剂气体吸入并通过压缩使其成为高温高压的气体。
2. 散热：高温高压的气体通过冷凝器，这是一个热交换器，使制冷剂气体散热并转化为高温高压的液体。
3. 膨胀：高温高压的液体经过膨胀阀，减压后转化为低温低压的液体，从而降低了液体的温度。
4. 蒸发：低温低压的液体通过蒸发器，这也是一个热交换器，吸收空气中的热量，使制冷剂液体蒸发为低温低压的气体。
通过循环这个过程，中央空调系统持续地将热量从室内转移到室外，使室内保持较低的温度。
同时，中央空调还通过风机将室内空气进行循环，以保持室内气流的流动，实现整体的空气调节。
02-7.2中央空调的原理和系统组成
和系统组成 I I/
/
空调的任务（夏季）
中央空调系统的基= 本原理
冷
剂 循 环
节 阀
冷却水循环
Байду номын сангаас
冷 却
塔
冷凝器 蒸发器
排风
虹
空调房间
风
空气处理机组
新风
V冷冻水循环
R
i.空气处理设备
作— 将新风或部分回风处理到送风状态。
主要包括
再生加热器
过滤器
驱动马达
空气除湿设备
风系统
作用 将处理到送风要求的空气输送至各空调房间
冷源 各种型式的冷水机组
泰活塞式冷水机组孚
奈螺杆式冷水机组¥
5 .自控系统
作用 自动控制空调室内空气的温度、湿度、 冷热源的能量供给等。
组成
＞数据采集装置 ＞数据传输装置 ＞控制器 ＞执行机构
小结
典型集中式空调系统（夏季）
空气分配 装置
冷源
空调房间
1 ■■■■1
—— !湿度
B— F洁净度 1^" 设备
组成
消声减振
风
全自动防烟防火阀
各种防火排烟装置
水系统 .作用』
向空调设备输送冷热量 组成
管路系统
水系统
3 .空气分配装置
作用 分配空气，使空调房间形成比较合理的
送回风气流组织。 设备
'/〃/////伽冊H
空调送回风口效果图
4 .冷热源部分
作用 制备冷热量
热源 区域锅炉房、城市集中供热、热泵型机组等。
而完成了中央空调的任务理
一 —设备
r空气流速1
---— :__________ __ ______、
中央空调系统基础知识讲解
中央空调系统基础知识讲解中央空调系统是一种集中供冷、供热、通风等功能于一体的大型空调系统。
在商业建筑，医院、酒店、办公楼等大型建筑中，中央空调系统是必不可少的，它能够为建筑内提供舒适的温度和空气质量。
在这篇文章中，我们将为您介绍中央空调系统的基础知识，包括主要构成、工作原理、分类、维护保养等内容，帮助读者更好地理解中央空调系统的运行机制和维护管理。
一、中央空调系统的构成中央空调系统主要由风冷机组、冷却水系统、空气处理系统、空气管道系统、控制系统等多个部分组成。
下面我们将详细介绍每个部分的功能。
1. 风冷机组：风冷机组是中央空调系统的核心部分，主要负责制冷和制热。
它由压缩机、冷凝器、蒸发器、膨胀阀、冷媒、电气控制部分等组成。
在冷却过程中，风冷机组通过压缩和冷却冷媒来吸收建筑内的热量，然后通过冷水循环来将热量排出建筑外部。
2. 冷却水系统：冷却水系统主要由水泵、冷却塔、冷却水管道等组成，它是将冷却水通过循环输送到风冷机组的系统。
冷却水负责吸收风冷机组制冷过程中产生的热量，并将热量转移至冷却塔中散热，然后循环输送回风冷机组。
3. 空气处理系统：空气处理系统是将室外空气通过过滤、除湿、加湿、加热、制冷等处理后送入建筑内部的系统。
该系统由新风机、回风机、空气处理箱、过滤器、制冷加热设备等部分组成，在对空气进行处理的同时，还可以调节建筑内部温度、湿度和空气质量。
4. 空气管道系统：空气管道系统负责将处理后的空气输送到各个房间内。
它主要由送风管道、回风管道、分支管道、风口、滑阀和阀门等部分组成，这些部件的形状和尺寸的设计决定了系统的输送效率和空气调节能力。
5. 控制系统：控制系统是中央空调系统的智能核心，它由计算机控制器和传感器组成。
该系统负责监测和控制中央空调系统的运行状态，根据室内温度、湿度和空气质量等因素自动调整风冷机组和空气处理系统的运行参数，以达到舒适且节能的效果。
二、中央空调系统的工作原理中央空调系统的工作原理可以分为三个环节：制冷循环、空气处理和输配风系统。
中央空调的结构和原理精讲
对照图例说出中央空调的基本组成 辨别中央空调的种类 对照样图说出空气调节系统的结构和基本原理 分析管路系统的结构和布置
课程结束后，学员能够：
中央空调的基本组成
空气处理部分 冷热源部分 空气输送和分配 自动控制部分
中央空调的基本组成
袋式过滤器
表冷器
3、 空气-水式空调系统
由经过处理的空气和水共同负担室内热湿负荷 ，典型 装置是风机盘管加新风系统
4、 制冷剂式空调系统
利用直接蒸发的制冷剂吸热来调节室内温度、湿度
中央空调系统的分类（续）
空气处理装置（加热、制冷、加湿、除湿）
新风机组
新风
新风
冷冻水
回风
风管
风机盘管
中央空调系统的分类（续）
中央空调风系统
送风机
滴水盘
新回风混合段
空气过滤段
表冷段
风机送风段
风量调节阀
中央空调系统的分类
一、按处理设备的情况分类
1、集中式空调
空气处理设备和送、回风机等集中设在空调机房 内，通过送、回风管道与被调节的空调场所相连， 对空气进行集中处理和分配
中央空调系统的分类（续）
2、半集中式空调
送入空调房间的新风由空调机房集中处理，空 调房间内的空气由分散在房间内的装置处理的 系统
新回风混合段
空气过滤段
表冷段
风机送风段
风量调节阀
中央空调风系统（续）
三、空调系统末端设备和零部件
装配式空调机组
中央空调风系统（续）
三、空调系统末端设备和零部件
装配式空调机组
吊顶式空调机组
立式空调机组
卧式空调机组
中央空调风系统（续）
大型中央空调工作原理及系统结构图
大型中央空调工作原理及系统结构图中央空调系统主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和冷却塔组成。
各部分的作用及工作原理如下：1、制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送达到降温的目的。
经蒸发后的制冷剂在冷凝器中释放出热量成气态，冷却泵将冷却水送到冷却塔上由水塔风机对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。
2、冷冻水循环系统该部分由冷冻泵、室内风机及冷冻水管道等组成。
从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。
室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。
3、冷却水循环部分该部分由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。
冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。
该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。
冷却泵将升温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低温度后再送回主机冷凝器（回水）。
4、主机主机：由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，其工作循环过程如下。
首先低压气态冷媒被压缩机加压进入冷凝器并渐渐冷凝成高压液体。
在冷凝过程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中去。
随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装置时，因为压力的突变而气化，形成所液混合物进入蒸发器。
冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较低温度。
最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机。
如此循环往复。
空调制冷系统，主要是由制冷压缩机、冷凝器、蒸发器、和节流膨胀阀四个基本部件组成。
它们之间用管道依次连接，形成一个密闭的系统，制冷剂在系统中不断地循环流动，发生状态变化与外界进行热量交换。
[讲义]中央空调基本原理.ppt
![[讲义]中央空调基本原理.ppt](https://img.taocdn.com/s3/m/e3b9d16426d3240c844769eae009581b6bd9bd9f.png)
水处理设备的安装部位
总结
中央空调主机制冷剂循环系统
在正常大气压力条件（760毫米汞柱）下，是要达到100℃才 沸腾蒸发，而在低于大气压力（即真空）环境下，水可以在温 度很低时沸腾。中央空调主机里可以制造6毫米汞柱的真空条件， 水的沸点只有4℃。
溴化锂溶液就可以创造这种真空条件，因为溴化锂(LiBr)是一 种吸水性极强的盐类物质，可以连续不断地将周围的水蒸汽吸 收过来，维持容器中的真空度。
冷却水系统
气体压缩温度
升高。
打气筒的发热， 主要是压缩气 体的缘故。
冷却塔
冷却水/热媒水系统
水处理设备的安装部位
的
主要工作原理
水的物理性质
制冷原因 空调机的循环系统
空调主机循环体统 压缩机 冷凝器
膨胀阀/泵
蒸发器 冷却水系统
冷却塔
冷却水/热媒水系统
冷却塔 冷却水/热媒水系统 水处理设备的安装部位
总结
气变液
气变液，是个放热传热过 程。大气的热量传给了水瓶。
液变气
液变气是 个吸热过 程需要加
热。
水有5德：德（上善若水）、义（不回流）、勇（飞流直下）、道（遵循规律）、正直
气液的物理性质
制冷原因
空调机的循环系统
空调主机循环体统
压缩机
冷凝器
膨胀阀/泵 蒸发器
中央空调压缩机主要类型
2空、调中主央机空冷放调却热的水、主系冷机统却真水空吸环热境如何制
制冷时，他就是冷凝器。
冷却塔
冷却水/热媒水系统
预热回收系统，当热 量不足时，则有锅炉
系统补充热量。
当中央空调主机功率较大时，则在压缩机 之后，冷凝器之前，安装板式换热器，将一 部分能量带走，供洗浴等方面的热水热源。
