格构柱的设计与分析
_格构柱塔吊基础方案
![_格构柱塔吊基础方案](https://img.taocdn.com/s3/m/283699aa6394dd88d0d233d4b14e852459fb3977.png)
_格构柱塔吊基础方案一、项目背景与目标格构柱塔吊是一种用于建筑物施工及其他大型工程的起重设备。
为确保其稳定性和安全性,需要进行适当的基础设计和施工。
本文将对格构柱塔吊基础方案进行详细阐述,以确保塔吊的稳定、安全和高效运行。
二、基础设计原则1.承重能力:基础的设计与施工应能承受塔吊的整体重量和施工过程中的荷载。
2.稳定性:基础的设计应能提供足够的稳定性以防止塔吊倾斜和倒塌。
3.地基适应性:基础的设计应根据地基状况选择合适的类型,以确保基础与地基之间的良好结合。
4.施工便利性:基础的设计应尽量减少施工过程中的难度和时间。
三、基础类型选择根据塔吊的工作条件和地基状况,我们可以选择以下几种基础类型:1.混凝土承台基础:适用于地基稳定且承载能力足够的场所,可以提供良好的稳定性和承重能力。
2.水平支承式混凝土基础:适用于地基较为软弱的场所,可以通过水平支承面提供额外的稳定性和承重能力。
3.桩式基础:适用于地基不稳定或承载能力较低的场所,可以通过打桩将荷载传递到更深的土层来提高稳定性和承重能力。
四、基础设计步骤1.地基勘察:通过地质勘察确定地基的物理和力学性质,包括土层的类型、厚度、承载能力等。
2.基础参数计算:根据塔吊的重量、高度、施工半径等参数,计算基础所需的尺寸、深度以及承载能力。
3.基础结构设计:根据基础参数计算结果,设计适当的基础结构,并进行力学分析和稳定性计算。
4.基础施工图纸绘制:根据设计结果,绘制详细的基础施工图纸,包括基础尺寸、布置图、配筋图等。
5.基础施工:按照施工图纸进行基础施工,包括地面平整、基础模板安装、混凝土浇筑等。
五、基础施工注意事项1.施工现场准备:清理施工现场,确保无障碍物和安全通道;准备好所需的材料和设备。
2.基础模板安装:按照施工图纸要求,安装好基础模板,并确保模板的水平度和垂直度。
3.混凝土浇筑:根据设计结果,按照计划浇筑混凝土,并采取振捣措施以确保混凝土的密实性和均匀性。
钢格构柱计算范文
![钢格构柱计算范文](https://img.taocdn.com/s3/m/4c49e569cec789eb172ded630b1c59eef8c79adc.png)

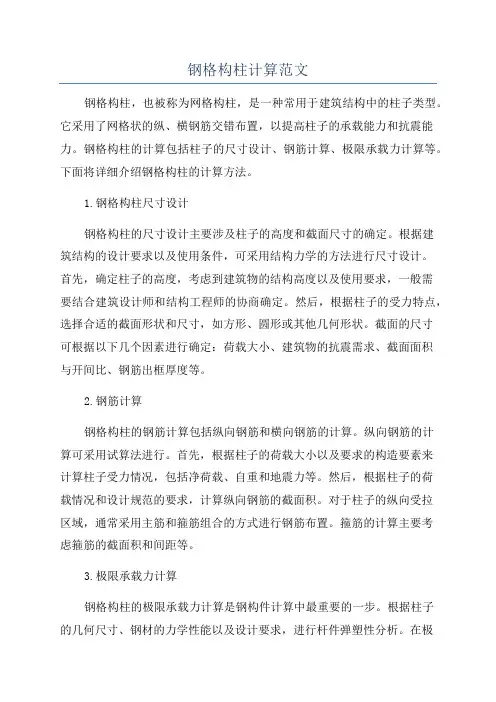

钢格构柱计算范文钢格构柱,也被称为网格构柱,是一种常用于建筑结构中的柱子类型。
它采用了网格状的纵、横钢筋交错布置,以提高柱子的承载能力和抗震能力。
钢格构柱的计算包括柱子的尺寸设计、钢筋计算、极限承载力计算等。
下面将详细介绍钢格构柱的计算方法。
1.钢格构柱尺寸设计钢格构柱的尺寸设计主要涉及柱子的高度和截面尺寸的确定。
根据建筑结构的设计要求以及使用条件,可采用结构力学的方法进行尺寸设计。
首先,确定柱子的高度,考虑到建筑物的结构高度以及使用要求,一般需要结合建筑设计师和结构工程师的协商确定。
然后,根据柱子的受力特点,选择合适的截面形状和尺寸,如方形、圆形或其他几何形状。
截面的尺寸可根据以下几个因素进行确定:荷载大小、建筑物的抗震需求、截面面积与开间比、钢筋出框厚度等。
2.钢筋计算钢格构柱的钢筋计算包括纵向钢筋和横向钢筋的计算。
纵向钢筋的计算可采用试算法进行。
首先,根据柱子的荷载大小以及要求的构造要素来计算柱子受力情况,包括净荷载、自重和地震力等。
然后,根据柱子的荷载情况和设计规范的要求,计算纵向钢筋的截面积。
对于柱子的纵向受拉区域,通常采用主筋和箍筋组合的方式进行钢筋布置。
箍筋的计算主要考虑箍筋的截面积和间距等。
3.极限承载力计算钢格构柱的极限承载力计算是钢构件计算中最重要的一步。
根据柱子的几何尺寸、钢材的力学性能以及设计要求,进行杆件弹塑性分析。
在极限承载力计算中,通常采用将柱子进行等效塑性铰处理的方法,并应用强度杆件理论进行计算。
计算时,需考虑柱子的受力状态,包括压力区域和拉力区域等,并确定杆件所受的最大弯矩和轴向力,以及柱子的塑性铰位置。
根据这些参数,采用强度材料理论计算柱子的极限承载力,并进行安全性评估。
总之,钢格构柱计算是一项复杂而重要的工作。
它需要结构工程师具备扎实的力学和材料知识,并且掌握相关的设计规范和计算方法。
只有通过科学、准确的计算,才能保证钢格构柱结构的安全和稳定。
格构柱缀板间距
![格构柱缀板间距](https://img.taocdn.com/s3/m/671a310df011f18583d049649b6648d7c1c7088c.png)
格构柱缀板间距1. 任务背景在建筑设计和施工中,格构柱缀板间距是一个重要的考虑因素。
格构柱缀板间距指的是在建筑物内部,横向支撑结构(格构柱)与纵向装饰结构(缀板)之间的距离。
合理的格构柱缀板间距可以提升建筑物的美观度、空间感和结构稳定性。
2. 设计原则在确定格构柱缀板间距时,需要考虑以下几个原则:2.1 美观原则合理的格构柱缀板间距可以使建筑物内部空间看起来更加开阔、舒适。
过小的间距会让空间显得拥挤,过大的间距则会让空间显得空旷。
因此,在设计中,需要根据具体情况选择合适的格构柱缀板间距,以达到美观效果。
2.2 结构原则格构柱和缀板都是建筑物中承重的部分,它们之间的关系直接影响到建筑物的结构稳定性。
因此,在确定格构柱缀板间距时,需要考虑结构的要求,确保柱子和板材之间的连接牢固可靠,能够承受相应的荷载。
2.3 功能原则格构柱和缀板不仅仅是装饰性的元素,它们还承担着一定的功能。
例如,在办公楼中,格构柱可以作为支撑结构,缀板可以作为隔断墙;在商业空间中,格构柱可以作为展示架,缀板可以作为广告牌。
在确定格构柱缀板间距时,需要考虑到这些功能需求。
3. 设计流程确定格构柱缀板间距的设计流程如下:3.1 确定需求首先需要明确建筑物内部的功能和使用需求。
例如,是办公楼、商业空间还是住宅区?不同类型的建筑物对于格构柱缀板间距有不同的要求。
3.2 分析结构根据建筑物的结构类型和荷载情况,进行结构分析。
确定横向支撑结构(格构柱)和纵向装饰结构(缀板)之间所需承受的力学荷载。
3.3 确定尺寸根据结构分析的结果,确定格构柱和缀板的尺寸。
格构柱的尺寸通常由结构工程师设计,而缀板的尺寸则需要根据美观和功能要求进行调整。
3.4 计算间距根据格构柱和缀板的尺寸,计算出合理的间距。
间距的计算需要考虑到美观原则、结构原则和功能原则。
3.5 调整设计根据计算得出的间距,对设计进行调整。
如果间距过小或过大,需要重新进行尺寸调整,以满足要求。
格构柱承载力
![格构柱承载力](https://img.taocdn.com/s3/m/79166e21dcccda38376baf1ffc4ffe473368fd27.png)
格构柱承载力
"格构柱" 通常是指钢结构或混凝土结构中的柱子,这些柱子采用了特定的结构形式,以增强其承载能力和稳定性。
格构柱的设计和承载力计算取决于其具体的几何形状、材料和荷载条件。
以下是一些影响格构柱承载力的因素:
1.截面形状:格构柱的截面形状可以是圆形、方形、矩形、T形等
各种形式。
截面形状对柱子的承载能力有重要影响。
2.截面尺寸:柱子的截面尺寸,包括截面面积、宽度、厚度等,
会直接影响其承载能力。
通常情况下,截面尺寸越大,承载能力越高。
3.材料:柱子的材料类型,如混凝土、钢、木材等,对其承载能
力有显著影响。
不同材料的强度和特性不同。
4.约束条件:格构柱的底部和顶部约束条件,包括悬臂长度和支
座类型,会影响其承载能力。
有效的约束可以提高柱子的稳定性。
5.荷载条件:柱子承受的荷载类型和大小对其承载能力有直接影
响。
荷载类型可以包括压力、拉力、弯矩等。
6.构造细节:柱子的构造细节,如箍筋、加固方式和连接方式,
会影响其抗震性和整体承载能力。
格构柱的承载力通常需要进行结构分析和设计,以确保其能够承受预期的荷载,并满足建筑规范和标准的要求。
具体的承载力计算可能需要依赖于工程师进行结构分析,包括使用有限元分析等工具来模拟和
评估柱子在各种荷载条件下的性能。
在设计过程中,通常需要遵循相应的建筑规范和标准,以确保结构的安全性和可靠性。
钢结构设计格构式柱的等效惯性矩
![钢结构设计格构式柱的等效惯性矩](https://img.taocdn.com/s3/m/ea3d36764a73f242336c1eb91a37f111f1850dcf.png)
国家级精品课程—钢结构设计
第25讲 重型单层工业厂房横向框架旳计算和厂房 柱设计(1)
厂房柱设计
1 柱旳截面形式和构造 2 柱旳截面验算 3 阶形柱变截面处旳构造 4 柱脚构造和计算
国家级精品课程—钢结构设计
格构柱: 阶形柱旳下柱(h>1m)
柱旳截面宽度不宜不大于 0.4m。
国家级精品课程—钢结构设计
第25讲 重型单层工业厂房横向框架旳计算和厂房
2.柱身构造
柱设计(1)
横向加劲肋 • 腹板采用纵向加劲肋, • 腹板旳高厚比≥80时, • 其间距约为(2.5~3)hw • 当有水平力作用时,应设置横向加劲肋。 纵向加劲肋
33 44
国家级精品课程—钢结构设计
第25讲 重型单层工业厂房横向框架旳计算和厂房 (2)屋架最不利内力组柱合设计(1)
施工时先安装屋面,再将屋架与柱固定
•在屋盖自重作用下简支
桁架旳内力分析,
•其他荷载作用下按屋架
屋架与柱
M1
临时固定
M1
和框架柱刚接分析内力
M1
M1
屋架与 柱固定
国家级精品课程—钢结构设计
国家级精品课程—钢结构设计
第25讲 重型单层工业厂房横向框架旳计算和厂房 柱旳截面形式和构造 柱设计(1)
1.厂房柱形式 分离式柱:
✓屋盖肢:和横梁形成框架 ✓吊车肢:承受吊车竖向荷载 ✓两肢分别单独承担荷载,减 小吊车肢在框架平面内旳计 算长度, ✓构造、制作及安装简朴以便, 但刚度较差,用钢量大,一 般在扩建厂房中采用。
国家级精品课程—钢结构设计
第25讲 重型单层工业厂房横向框架旳计算和厂房 柱设计(1)
格构式柱、柱梁连接
![格构式柱、柱梁连接](https://img.taocdn.com/s3/m/df010cb5de80d4d8d05a4f0d.png)
轴心受压构件整体弯曲后,沿杆长各截面上将存在弯矩和剪力。
对实腹式构件,剪力引起的附加变形很小,对临界力的影响只占3/1000左右。
因此,在确定实腹式轴心受压构件整体稳定的临界力时,仅仅考虑了由弯矩作用所产生的变形,而忽略了剪力所产生的变形。
对于格构式柱,当绕虚轴失稳时,情况有所不同,因肢件之间并不是连续的板而只是每隔一定距离用缀条或缀板联系起来。
柱的剪切变形较大,剪力造成的附加挠曲影响就不能忽略。
在格构式柱的设计中,对虚轴失稳的计算,常以加大长细比的办法来考虑剪切变形的影响,加大后的长细比称为换算长细比。
钢结构设计规范对缀条柱和缀板柱采用不同的换算长细比计算公式。
(1)双肢缀条柱根据弹性稳定理论,当考虑剪力的影响后,其临界力的表达为:202222211xx x cr EA EA EA N λπγλπλπ=•+•= 式中 x 0λ——格构柱绕虚轴临界力换算为实腹柱临界力的换算长细比。
γπλλEA x ox 22+= (5.25)γ——单位剪力作用下的轴线转角(单位剪切角)。
现取图5.16(a)的一段进行分析,以求出单位剪切角γ。
如图5.16(b)所示,在单位剪力作用下一侧缀材所受剪力2/11=V 。
设一个节间内两侧斜缀条的面积之和A 1,其内力αsin /1=d N ;斜缀条长αcos /1l l d =,则:斜缀条的轴向变形为: αααcos sin 111EA l EA l N d d d ==∆ A 1——斜缀条总面积 假设变形和剪切角是有限的微小值,则由d ∆引起的水平变位∆为:αααcos sin sin 211EA l d =∆=∆ 故剪切角γ为:ααγcos sin 1211EA l =∆= (5.26) 这里,α为斜缀条与柱轴线间的夹角,代入式(5.25)中得:γπλλEA x ox 22+= (5.25)12220cos sin A A xx •+=ααπλλ (5.27) 一般斜缀条与柱轴线间的夹角在400~700范围内,在此常用范围,)cos /(sin 22ααπ的值变化不大(图 5.17),我国规范加以简化取为常数27,由此得双肢缀条柱的换算长细比为:12027A A x x +=λλ (5.28)式中 x λ ——整个柱对虚轴的长细比(不计缀材);A —— 整个柱肢的毛截面面积;A 1—— 一个节间内两侧斜缀条毛截面面积之和。
四肢角钢格构柱的分析与设计
![四肢角钢格构柱的分析与设计](https://img.taocdn.com/s3/m/7fd8be14c5da50e2524d7f9d.png)
缀板 式 四肢 角钢 格 构 柱 ,柱 高 15 1,包 含 l . I T 0
对 于其 他 不 同分 肢截 面尺 寸 、缀 板 高 度 和 缀 柱受压 和抗 剪 强度 分 析 、整 体 稳 定 和分 肢稳 定性
a m厚 柱顶板 ,故计算 长度 为 z =z 眦 。 :29 0m 板 间距 的 比较 ,限 于 篇 幅 略 去 。本 文 在 进行 格 构 8 m,
:
钢材 , 屈服强度 f= 1 / m , 剪 设 计 强度 = 下公式 验算 25N m 抗
15N mm , 2 / 弹性模 量 E= .6×15N r 20 0 / m 。 a )+My ( /y )≤/ ( ) ; 1
/ h2 ; ( i )
() 2
2 结 构 布置
第 3期
潘
颖等 :四肢 角钢格 构柱 的分 析与设 计
I V
3l 6
l
a
,
I
—
\ 一
\
\
/ /
]
.
。
\/
\
/
I \
x
1 X
X
; 、 \ 飞
P
1
【
《
』 _ _ J
:
。 ‘
I l l I
第3 O卷 第 3期
21 0 0年 8月
桂
林
理 工
大 学
学
报
Vo . O No 3 13 .
Au . 2 0 g 01
J u n lo ii o r a fGuln Uniest fTe h lg v r i o c noo y y
文章编号 :17 9 5 (0 0 3— 30— 3 6 4— 0 7 2 1 )0 0 6 0
3d3s中格构柱的几种模拟方法
![3d3s中格构柱的几种模拟方法](https://img.taocdn.com/s3/m/8a27d194c0c708a1284ac850ad02de80d4d806d5.png)
3D3S中格构柱的几种模拟方法在建筑设计和结构工程领域,3D3S软件已经成为了不可或缺的工具。
而其中的格构柱则是结构分析和模拟中的重要组成部分。
格构柱是一种由水平、垂直和斜向构件组成的结构元素,能够有效地承受各种荷载并传递给整体结构。
在设计和模拟过程中,我们常常需要对格构柱进行各种模拟,以便更好地理解和分析其性能。
本文将探讨3D3S中格构柱的几种模拟方法,旨在帮助读者更全面、深入地理解该主题。
1. 静力分析模拟静力分析模拟是最基本、也是最常见的格构柱模拟方法之一。
在3D3S 软件中,可以通过建立结构模型,定义材料特性和荷载情况,进行静力分析模拟。
通过这种模拟,可以得到格构柱在各种受力情况下的受力和变形状态,从而评估其承载能力和稳定性。
静力分析模拟能够帮助工程师更好地理解格构柱的受力特性,为结构设计提供重要参考。
2. 动力分析模拟除了静力分析模拟外,动力分析模拟也是格构柱模拟的重要方法之一。
在实际工程中,结构体系往往会受到各种动力荷载的作用,如地震、风荷载等。
通过动力分析模拟,可以模拟出这些动力荷载下格构柱的受力和变形情况。
通过分析结构在不同动力荷载下的响应情况,可以评估结构的抗震性能和稳定性,为结构设计和加固提供依据。
3. 结构优化模拟在实际工程中,工程师往往需要对结构进行优化,以提高其承载能力和稳定性。
在3D3S中,可以通过结构优化模拟来优化格构柱的构造和参数。
通过对各种构造和参数的变化进行模拟分析,可以得到最优的结构方案,提高结构的经济性和安全性。
结构优化模拟能够帮助工程师更好地设计和改进格构柱,满足工程实际需求。
4. 温度和潮湿度影响模拟除了静力、动力和结构优化模拟外,格构柱在实际使用过程中还会受到温度和潮湿度等环境因素的影响。
在3D3S中,可以进行温度和潮湿度影响模拟,模拟出这些环境因素对格构柱的影响。
通过分析格构柱在不同环境条件下的受力和变形情况,可以评估其在不同环境条件下的性能表现,为实际工程应用提供科学依据。
格构柱的设计与分析
![格构柱的设计与分析](https://img.taocdn.com/s3/m/1d8ac56b48d7c1c708a145fe.png)
N . : 兰 ; N , N 2 : N — N
n
格 构 式轴 心受 压 构 件 的 分 肢 承受 压 力 ,应 进 行 板件 的局 部 稳
.
定 计 算 。分 肢 常 采 用 轧 制 型钢 ,其 翼 缘和 腹 板 一 般 都 能 满足 局 部
稳 定要 求 。
当 缀 件 采 用缀 条时 ,格 构式 构件 的每 个 缀 件 面 如 同缀 条 与构 件 分 肢 组成 的平 行 弦 桁 架体 系 ,缀 条 可 看 作桁 架 的 腹 杆 ,其 内力 可 按 铰 接桁 架 进 行 分 析 。 为 了提 高 格 构 式构 件 的 抗 扭 刚 度 ,保 证 运 输 和 安 装 过程 中截 面 几 何 形状 不变 ,以 及 传 递 必要 的 内 力 ,在受 有 较 大 水 平 力 处和 每 个 运 送单 元 的两 端 ,应 设 置横 隔 ,构 件 较长 时 还 应 设 置 中 间横 隔 。横 隔 的 间距 不 得 大 于 构件 截 面 较 大 宽 度的 9 倍 或8 m。
算长 度取 相 邻 缀 条节 间 的距 离 , 平面 外计 算长 度 取 整个 构 件 侧 向支 撑点 距 离 : 绕1 —1 轴: 计算 长 度L 。 。 =缀 条 节间 距 离 , 绕y ~ y 轴: 计 算
豳
L _ _ 一 _ J
长 度 L 。 一 侧 向 支 撑 间 距 , = 等 , 九 = 等 , N _ 厂 弯 矩 绕 实 轴
面外 整 体 稳 定性 。 ③ 分肢 稳 定 性计 算
缀 件节 点 之 间 又 是 一 个单 独 的 实 腹式 受 压 构 件 。所 以 ,对 格 构 式 构 件除 需 作 为 整 体 计 算 其强 度 、刚 度 和稳 定 外 ,还 应计 算 各 分 肢 的 强度 、刚 度 和 稳 定 ,且 应 保 证 各分 肢 失 稳 不先 于 格 构 式 构 件 整
钢结构格构柱设计
![钢结构格构柱设计](https://img.taocdn.com/s3/m/3a6bfe50168884868762d699.png)
相应的回转半径:
ix lx / x 600/ 52 11.5cm
由附录6,二肢间需要的距离:
b ix 11.5 26.2cm 0.44 0.44
p.405 取25cm。
3、验算绕虚轴稳定性 槽钢惯性矩:I1=218cm4; 格构柱对虚轴的惯性矩:
I x 2( I1 4010.42 ) 9090 cm4
A
N x f A
(4-16)
5 .7轴心受压格构式构件的局部稳定
• 为了保证单肢不先于构件整体失稳,单肢 长细比1= l1 /i1应小于、等于柱子最大长细 比的0.7倍。 i1是柱肢对本身1-1轴的回转半 径。
为了保证单肢不先于柱子整体屈曲破坏, 规范规定:
25<1≤40
且 1≤构件最大长细比的0.5倍
规定单肢节段长细比的意义:在于确定缀板间 的距离。
缀材计算 1、轴心受压构件的剪力V (1)V的取值 设:屈曲模态为一个正弦半 波。
l z M N cr y N cr ym sin l dM z V N cr ym cos dz l l y y m sin
z Ncr
z
x ym y z o L y h=2.27ix y
d / cos 1 l1 l1
V=1/2
α l1
Δ
γ1 V=1/2 x y
γ1
图4-8 剪切变形
横截面上有剪力V=1时,分配给有关缀条面上的 剪力V=1/2。斜杆内力为
1/ 2 Sd cos
1 Sd cos 2
斜杆伸长:
Sd ld l1 d EAd 2 EAd sin cos
2
1 2 EI 1 2 1 l
格构柱施工与方案
![格构柱施工与方案](https://img.taocdn.com/s3/m/a1c5f2d39b89680203d82595.png)
.目录第一章工程概况 (1)第二章施工部署 (1)第三章施工工艺及技术措施 (2)一、施工工艺 (2)(一)立柱桩施工 (2)(二)立柱桩格构柱制作与安装 (4)(三)混凝土浇筑 (5)(四)空孔回填 (5)二、施工保证措施 (5)(一)立柱桩入岩要求: (5)(二)格构柱定位、固定与吊装 (5)第四章施工进度 (7)一、施工进度计划 (7)二、工期保证措施 (7)第五章施工质量保证措施 (10)第六章安全、消防施工保证措施 (11)一、消防及用电安全 (11)二、格构柱加工、吊装过程中的安全措施 (11)三、格构柱施工安全措施 (11)四、管线保护安全措施 (11)第七章成品保护 (12)第一章工程概况第二章施工部署一、生产准备:(一)、人员准备:根据施工作业计划,安排施工人员。
施工人数由作业队根据工程部统一安排,按南北分为两个作业队,劳动力安排如下表2-1:表2-1 劳动力安排表(二)、施工机具及材料进场准备;1、施工机具:为保证施工要求,我项目部计划在立柱施工过程中投入以下机械设备,如2-2表所示:表2-2 施工机械设备表2、施工材料:桩身混凝土:采用商品混凝土,强度等级为C30。
钢筋:钢筋的品种、级别、规格必须符合设计要求,有产品合格证,表面清洁无老锈和油污。
并按要求进行取样做机械性能试验,合格后方可使用。
格构柱:格构柱角钢强度为Q345,缀板强度为Q235。
二、技术准备:1、根据地质报告及现场实际情况,编制切实可行的施工方案,并对施工人员进行技术交底。
2、按立柱、立柱桩平面图,设置桩位轴线、定位点;测定高程水准点。
放线工序完成后,办理验收手续。
3、钻孔桩操作前对施工人员进行全面的安全技术交底;操作前对机械和设备进行安全可靠的检查和试验,确保施工安全。
第三章施工工艺及技术措施一、施工工艺格构柱主要包括钢立柱和立柱桩两部分,上部钢立柱为钢构件,下部立柱桩为钢筋混凝土钻孔灌注桩基础,施工工艺如下:钻架定位→钻孔→第一次清孔→测孔深→安放钢筋笼→固定安放格构柱→下导管→第二次清孔→测孔深(合格后)→安放隔水球→灌注砼→钻机移位(一)立柱桩施工1、测量控制方法根据施工图纸及现场导线控制点,使用全站仪测定桩位,根据地质情况直接定点或打入木桩定点,并以“十字交叉法”引到四周作好护桩点。
中欧钢结构设计规范格构柱承载力比较
![中欧钢结构设计规范格构柱承载力比较](https://img.taocdn.com/s3/m/09fa959f5122aaea998fcc22bcd126fff7055ddf.png)
中欧钢结构设计规范格构柱承载力比较首先是柱截面尺寸和钢材强度的要求。
中欧钢结构设计规范中都对柱截面的宽度和高度有一定的要求,以及柱截面厚度的限制。
关于钢材的强度要求,中欧钢结构设计规范都要求使用符合相关标准的高强度钢材。
其次是轴压承载力的计算。
中欧钢结构设计规范都通过对格构柱的轴压承载力进行计算来确定柱的尺寸和钢材的强度。
具体的计算方法可能有所差异,但基本原理是相同的。
接下来是局部稳定性的要求。
格构柱的局部稳定性常常是设计中的一个关键问题,关系到柱的承载能力和使用安全。
中欧钢结构设计规范中都对局部稳定性进行了详细的要求和计算方法的说明。
最后是稳定计算。
中欧钢结构设计规范中都要求对格构柱进行稳定计算,即通过对柱的稳定性进行分析来确定柱的尺寸和钢材的强度。
具体的计算方法可能有所差异,但基本原理是相同的。
总体来说,中欧钢结构设计规范对于格构柱的承载力要求基本一致,但在具体的计算方法和细节上可能存在一些差异。
因此,在实际设计中,需要根据所采用的设计规范来进行合理的计算和设计。
此外,中欧钢结构设计规范中还包括了其他方面的要求和规定,如构件的连接、施工要求等,这些也是设计中需要考虑的因素。
综上所述,中欧钢结构设计规范中对于格构柱的承载力要求基本一致,但在具体的计算方法和细节上可能存在一些差异。
设计师在进行钢结构设计时,需要根据所采用的设计规范来进行合理的计算和设计,以确保结构的安全性和可靠性。
同时,也需要考虑其他方面的要求和规定,以保证整个设计的质量和施工的顺利进行。
有吊车的单层厂房框架柱设计
![有吊车的单层厂房框架柱设计](https://img.taocdn.com/s3/m/65593aa6541810a6f524ccbff121dd36a32dc4f2.png)
有吊车的单层厂房框架柱设计单层厂房框架柱的设计中,吊车承载是其中非常重要的一项考虑因素。
在设计过程中,需要考虑柱子的强度、稳定性、刚度和振动问题,以确保吊车的安全运行。
首先,柱子的强度是设计的重点之一、在计算柱子的承载能力时,需要考虑柱子的尺寸、材料和荷载情况。
根据实际情况,可以选择适当的材料,如钢材或混凝土,来满足设计要求。
同时,需要考虑柱子的截面形状,以提高其强度和稳定性。
一般来说,矩形或方形截面的柱子比较常见,因为这些形状在受力时能够提供较好的抗弯性能和稳定性。
其次,柱子的稳定性也需要进行评估。
柱子在受到竖直方向的荷载时,需要具备足够的抗倾倒能力,以保证工作的稳定性。
针对柱子的稳定性,可以采用钢编织带或钢筋混凝土柱的加固措施,增加柱子的稳定性。
此外,柱子的刚度也是设计的关键因素之一、柱子的刚度直接影响吊车的运行效果。
如果柱子的刚度不够,就会导致吊车运行过程中的振动问题,影响工作效率和安全性。
因此,在设计中,需要仔细计算柱子的刚度,并采取相应的增强措施,如增加柱子的截面尺寸或加装加强筋。
最后,需要对框架柱的吊车运行情况进行全面的分析和设计。
尤其是在框架柱与吊车的连接处,需要考虑连接的强度和稳定性。
可以采用焊接或螺栓连接等方式,确保连接牢固可靠。
同时,在设计中需要合理考虑吊车的起重量、起升高度和作业范围等要素,确保柱子的设计能够满足吊车的运行需求。
总之,单层厂房框架柱的设计需要综合考虑柱子的强度、稳定性、刚度和振动等因素。
只有在全面分析和设计的基础上,才能保证吊车的安全运行,并满足厂房的实际需求。
格构柱缀条形式
![格构柱缀条形式](https://img.taocdn.com/s3/m/1274285dc4da50e2524de518964bcf84b9d52d34.png)
格构柱缀条形式的特性及其在建筑设计中的应用摘要:格构柱缀条形式是一种独特的建筑设计元素,具有高度的结构美感和功能性。
本文首先探讨了格构柱缀条形式的基本特性和构成元素,然后分析了其在建筑设计中的应用,包括空间定义、视觉表达以及环境交互等方面,最后讨论了其未来的发展趋势。
一、引言格构柱缀条形式,源于古老的建筑艺术,又在新兴的建筑技术中找到了新的生命。
它是一种以柱子和缀条为主要构成元素的建筑结构形式,通过精准的设计和计算,实现了力与美的完美结合。
本文将从多个角度对这种形式进行详细的分析和讨论。
二、格构柱缀条形式的基本特性1. 结构稳定性:格构柱缀条形式的主要特点是其结构稳定性。
由于柱子和缀条的刚性连接,使得整个结构在承受外部荷载时能够有效地分散应力,从而提高了结构的承载能力。
2. 空间开放性:格构柱缀条形式的开放性结构使得空间得以自由流通。
这种设计不仅提供了良好的视觉效果,也使得空间的使用更加灵活。
3. 形式美感:格构柱缀条形式具有独特的形式美感。
其简洁的线条和几何形状的组合,使得结构本身成为了一种艺术表达。
三、格构柱缀条形式在建筑设计中的应用1. 空间定义:通过调整柱子和缀条的布局和密度,可以有效地定义和划分不同的空间。
在大型公共建筑中,这种设计方式可以创造出丰富的空间层次感和流动感。
2. 视觉表达:格构柱缀条形式的几何美感和线条感使其成为了一种有效的视觉表达工具。
在建筑立面和室内设计中,它可以用来创造出独特的视觉效果,提升建筑的艺术性。
3. 环境交互:格构柱缀条形式的开放性和通透性使得建筑与周围环境能够形成良好的互动。
通过合理的设计,可以将自然光、风等环境因素引入建筑内部,提升建筑的环境性能。
四、未来发展趋势随着科技的进步和建筑理念的更新,格构柱缀条形式在未来将有更广阔的发展空间。
一方面,新材料和新技术的应用将推动格构柱缀条形式向更高、更大胆的方向发展。
例如,使用高强度轻质材料可以减轻结构的自重,提高结构的效率;应用计算机辅助设计和制造技术可以实现更复杂的几何形状和结构形式。
关于深基坑工程中格构柱施工探讨
![关于深基坑工程中格构柱施工探讨](https://img.taocdn.com/s3/m/188eaeacaf1ffc4fff47ac7b.png)
关于深基坑工程中格构柱施工探讨摘要:在建筑高度不断刷新的背景下,超大超深基坑越来越显得常态化,深基坑施工的技术要求也越发凸显。
而格构柱施工作为深基坑施工的重要组成部分,如何保证格构柱的施工的完善也成为了深基坑施工的首要前提。
因此,下面以湖北某项目的格构柱施工中所面对的各种现象,来详细探讨深基坑格构柱施工管理和控制,为之后的深基坑格构柱施工提供经验借鉴。
关键词:深基坑;格构柱;连接接头;控制要点对于基坑安全来说,尤其是深基坑,每一个问题点都值得我们重视,格构柱承受水平支撑及出土栈桥梁竖向荷载并将荷载传到桩基,因此钢格构柱的质量问题,更是关乎于基坑全局的重中之重。
但在工程实践中,支撑体系及栈桥系统作为临时工程,很多单位都没引起足够的重视,发生了很多深基坑坍塌事故,给社会造成恶劣影响。
下面就以湖北某项目深基坑中钢格构柱施工为例,以指导类似施工:一、工程概况湖北某项目基坑面积约31000平方米,基坑总延长米约为839米,裙楼筏板区域开挖深度为19.75m,塔楼区域开挖深度为21.75m,属于超大超深基坑。
本工程水平支撑及出土栈桥梁竖向荷载由钢格构柱传递,钢格构柱在桩基施工阶段下放。
立柱桩分为增打立柱桩和利用主体结构工程桩的立柱桩两种类型。
格构柱随同桩钢筋笼一并下放,并插入混凝土三米以上,全场格构柱计412根,采取钢格构厂家预制,现场接长采用法兰盘高强度螺栓,接头处包焊内衬角钢加强的方法接长。
二、土方开挖后现场描述土方开挖后,现场预施工格构柱存在一下几种形态:1、混凝土超灌过大,格构柱内外被混凝土包裹;2、垂直度偏差过大,不满足1/300的设计要求,出现可视性倾斜;3、钢格构柱缺失、偏位、标高过高或偏低;4、钢格构柱方位与设计不符,水平支撑梁钢筋无法从格构柱中正常穿过;5、钢格构柱螺栓松动或缺失,内衬角钢未焊接;6、钢格构柱连接接头处于同一平面,或接头错位;三、问题分析对于深基坑格构柱施工出现种种问题形态,我们需要根据具体的问题进行具体的分析,有些问题的发展源于桩基施工阶段,有些问题的发展源于后期土方开挖阶段:(1)关于混凝土超灌:1、桩基施工阶段,有20多米的空孔,未能严格把控混凝土超灌高度,导致格构柱内外被混凝土包裹;(2)关于钢格构柱垂直度偏差:1、桩基施工阶段,格构柱下放过程完全靠自身自重保持垂直度,对垂直度把控不够精准;2、接头未按照设计要求进行连接,螺栓缺失或松动,角钢未焊接,接头未进行紧密连接,导致下方前已经歪斜;3、桩笼径过小,格构柱无法在下放钢筋笼后单独下放,只能在与钢筋笼连接后下放,过程中造成扰动;4、因现场施工场地受限,且异地加工受运输条件限制,钢格构柱长度无法满足深基坑施工要求,运输至现场的格构柱又无法在现场连接加工,只能够在下放过程中进行连接,连接后格构柱整体的垂直度无法保证。
钢结构圆管格构柱专项施工方案
![钢结构圆管格构柱专项施工方案](https://img.taocdn.com/s3/m/53f66a9da1116c175f0e7cd184254b35eefd1a6c.png)
钢结构圆管格构柱专项施工方案
随着低碳环保理念的不断深入,低能耗、高效率的新型环保材料迅速占领了建材市场,钢结构厂房尤其是在工业厂房中的应用越来越广泛,为保证其有效性,钢结构厂房施工的钢结构设计应根据实际需求进行优化,以提高钢构厂房的安全性和稳定性。
在此基础上,阐述了钢构厂房的优点和设计特点,并对厂房设计要点进行了探讨和分析。
钢结构厂房立面设计要点分析。
由于传统的钢筋混凝土结构厂房采光效果不理想,在设计中通常会设计大量的采光窗,而大量的采光窗会破坏墙体的线形,钢结构厂房不会受此困扰轻钢结构屋面是大量使用屋面采光板,不仅采光均匀,而且不会破坏墙体的线形,既合适又美观,目前非常适合于组合式厂房,顺便也解决了厂房的通风问题钢结构厂房立面设计有四个基本特点,依次是尺度,线条,色彩和变化。
与钢筋混凝土结构厂房相比,线条是轻钢结构建筑风格很独特的特点。
钢结构厂房立面设计主要由工艺布置决定。
钢结构厂房格构柱的设计与分析。
格构柱是将型钢接头与连接件拼接而成的统一柱形式。
在格构柱的整个界面上,弯矩和轴力都转化为竖向轴力。
这种竖向轴力主要作用在格构柱上,主要强度由格构柱的分裂肢承担。
格构柱计算方法独特,主要表现在:格构柱绕虚轴长细比换算;绕虚轴弯曲的偏心受压格构柱需要在弯矩作用平面内进行整体稳定性验算;格构柱的分肢稳定验算,根据各肢的不利轴力,进行单肢稳定验算;格构柱的计算也需要包含贴片。
基坑支护中格构柱计算分析
![基坑支护中格构柱计算分析](https://img.taocdn.com/s3/m/8120d645302b3169a45177232f60ddccdb38e640.png)
基坑支护中格构柱计算分析摘要:以实际基坑工程项目为例,分析基坑支护中格构柱的相关规范规定及计算方法,通过工程实例对格构柱的内力进行分步验算,方便设计人员在基坑支护设计中参考,有利于基坑支护工程设计及计算的标准化建设。
关键词:基坑支护;钢支撑;格构柱;计算算例为满足日益增长的市民出行,城市轨道交通的建设稳中有进。
地铁车站一般位于城市繁华地带,由于基坑周边建构筑物及交通等因素的限制,地铁车站的长条型基坑通常采用控制基坑变形较好且有利于重复使用的排桩+钢管内支撑结构进行支护,基坑宽度大于20m时,一般需要在基坑中间设置格构柱。
本文梳理了格构柱的相关规范规定,并通过计算实例进行格构柱的分析验算,便于设计人员参考使用。
我国现行《建筑基坑支护设计规程》JGJ 120-2012(以下简称“《支护规程》”)第4.9.10条第2款规定了单层支撑的立柱及多层支撑底层立柱的受压计算长度应取底层支撑底面至基坑底面的净高度与立柱直径或边长的5倍之和。
《支护规程》第4.9.15条规定了立柱长细比不宜大于25。
对于立柱计算,《支护规程》4.9.5条及4.9.10条规定,对于在内支撑结构上的竖向荷载较小,且内支撑结构的水平构件按连续梁计算时,立柱可按偏心受压构件计算。
对于钢支撑其竖向荷载较小,为简化计算,立柱按轴心受压构件考虑,但根据《支护规程》无法确定立柱的竖向轴力设计值,笔者查阅了相关规范,《广州地区建筑基坑支护技术规定》GJB 02-98(以下简称“《广州规定》”)第6.9.12条规定,立柱内力宜根据支撑条件按空间杆系结构力学计算,也可按轴心受压构件计算,轴线力设计值宜可按下式确定:其中结合以上规定,则可在围护计算查出支撑轴力标准值的情况下,较为简洁的进行立柱强度及稳定性验算。
结合以上分析,下面给出一个钢结构格构柱立柱的计算实例,方便设计人员参考使用。
某基坑支护形式为两道支撑结构,底层支撑中心距离基底竖向高度5m,立柱采用460×460mm角钢缀板式格构柱,角钢采用等边160×14mm,缀板采用420×300×10mm,相邻缀板中心距为0.7m,钢材牌号均为Q235,第一道支撑轴力标准值为1255kN,第二道支撑轴力标准值为7945kN,上部支撑、连系梁及施工荷载自重为80kN,则支撑传到立柱上的竖向力标准值为80+0.1(1255+7945)=1000kN,基坑安全等级为一级,重要性系数,根据以上条件验算立柱稳定性。
