第6章-模拟信号数字化通信系统的建模仿真

第6章模拟信号数字化通信系统的建模仿真一、抽样定理实验用System view 建立一个低通抽样定理仿真电路,通过观察各个模块输出波形变化,理解低通抽样定理原理.。

电路构成如图所示：实验结果1.模拟信号2.抽样信号3.低通滤波器输出信号4.模拟信号功率谱5.抽样信号功率谱六.实验结果说明当抽样频率=100HZ(最小抽样速率)时,低通滤波器输出信号如图所示:由图可以看出,输出信号与模拟信号一致,没有发生畸形变.当抽样速率<100HZ时(例如f=80HZ),低通滤波器输出信号如图所示:由图可以看出,输出信号与模拟信号不一致,发生畸变.当抽样速率>100HZ时(例如F=200HZ),低通滤波器输出信号波形如图所示:由图可以看出,输出信号与模拟信号不一致,发生畸变.观察模拟信号与抽样信号的功率谱密度.由图可以看出,模拟信号功率谱密度在F=50HZ 处有一个冲击响应,而抽样信号的功率谱密度是模拟信号的功率谱密度在N倍抽样频率上的频谱搬移(N=0,1,2….),并且包络为sa(x)的函数.二、低通与带通抽样定理仿真与验证用System view 建立一个低通与带通抽样定理仿真电路,通过观察各个模块输出波形变化,理解低通与带通抽样定理原理.。

电路构成如图所示：其中，对于恒定频谱的冲激函数，通过低通滤波产生低通型信号，再进行低通抽样；通过带通滤波产生带通型信号，再进行带通滤波产生带通抽样，最后分别滤波重建原始信号。

仿真分析时，设低通滤波器的上限频率为10Hz，带通滤波器下限频率为100Hz、上限频率为120Hz，低通抽样频率选为30Hz；带通型信号上限频率fH = 6×20=120Hz（B=20Hz，n=6），带通抽样频率至少应取40Hz，现取60 Hz的带通抽样频率。

下图为四个“Real Time”图符块显示框中的波形：由以上个图及理论知识可知，低通信号波形和重建的低通信号波形是一样的，带通信号和重建带通信号的波形也是一样的低通信号抽样前信号的功率谱：低通信号抽样后信号的功率谱：低通信号重建信号的功率谱：由上图可知，低通抽样信号的功率谱包括了低通信号的功率，而且带宽很宽。

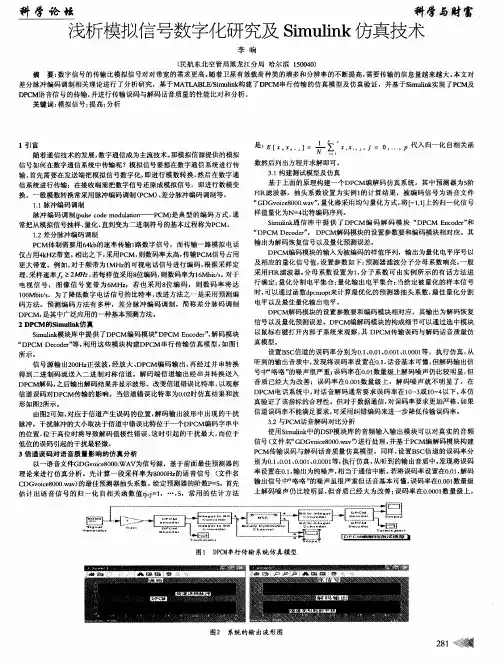

浅析模拟信号数字化研究及Simulink仿真技术

样值量化为Ｎ＝４比特编码序列。Ｓｉｍｕｌｉｎｋ通信库中提供了ＤＰＣＭ编码解码模块 “ ＤＰＣＭＥｎｃｏｄｅｒ ” 和 “ ＤＰＣＭＤｅｃｏｄｅｒ ” 。ＤＰＣＭ解码模块的设置参数要和编码模块相对应。其输出为解码恢复信号以及量化预测误差。ＤＰＣＭ编码模块的输入为被编码的样值序列，输出为量化电平序号以及相应的量化信号值，设置参数如下：预测器滤波分子分母系数响亮，一般采用ＦＩＲ滤波器，分母系数设置为１，分子系数可由实例所示的有话方法进行确定；量化分割电平集合；量化输出电平集合；当给定被量化的样本信号时，可以通过函数ａｐｃｍｏｐｔ来计算最优化的预测器抽头系数，最佳量化分割电平以及最佳量化输出电平。ＤＰＣＭ解码模块的设置参数要和编码模块相对应。其输出为解码恢复信号以及量化预测误差。ＤＰＣＭ编解码模块的构成细节可以通过选中模块以鼠标右键打开内部子系统来观察，其ＤＰＣＭ传输误码与解码话音质量仿
３．１构建测试模型及仿真基于上面的原理构建一个ＤＰＣＭ编解码仿真系统。其中预测器为５阶ＦＩＲ滤波器，抽头系数设置为实例１的计算结果，被编码信号为语音文件 “ ＧＤＧｖｏｉｃｅ８０００．ｗｗ” ，量化器采用均匀量化方式，将卜１，１］上的归一化信号
１引言
是：Ｅ［
一
】＝．
』ＶＩ＝１
ｘ，＋，＝０… ．，Ｐ代入归一化自相关函
随着通信技术的发展，数字通信成为主流技术。那模拟信源提供的模拟信号如何在数字通信系统中传输呢？模拟信号要想在数字通信系统进行传

模拟信号数字化传输系统的设计与仿真分析

唐山学院通信原理课程设计题目模拟信号数字化传输系统的设计与仿真分析系 (部) 班级姓名学号指导教师2017 年 6 月 26 日至2017 年7月 8 日共 2 周通信原理课程设计任务书课程设计成绩评定表目录前言 01模拟信号抽样过程原理 (1)1.1抽样原理 (1)1.1.1低通型连续信号的抽样 (1)1.1.2带通信号的抽样定理 (2)1.2量化原理 (3)1.2.1均匀量化 (3)1.2.2非均匀量化 (4)1.2.3 A律压缩律 (4)1.2.4 13折线 (4)1.3脉冲编码调制（PCM） (5)1.4差分脉冲编码调制（DPCM） (6)2Matlab/Simulink的简介 (8)3基于Simulink的模拟信号数字化传输的设计与仿真分析 (10)3.1抽样过程的设计与仿真分析 (10)3.2量化过程的设计与仿真分析 (11)3.3 PCM编译码系统设计与仿真分析 (13)3.3.1 PCM编码器设计 (13)3.3.2 PCM解码器设计 (16)3.3.3有干扰信号的PCM编码与解码 (16)3.4 DPCM编译码系统的设计与仿真分析 (20)4总结 (23)5参考文献 (24)前言通信系统中的信息传输已经基本数字化。

在广播系统中，当前还是以模拟方式为主，但数字化的趋向也已经明显，为了改进质量，数字声频广播和数字电视广播已经提到日程上来，21世纪数字系统已经逐步取代模拟系统。

尤为甚者，设备的数字化，更是日新月异。

近年来提出的软件无线电技术，试图在射频进行模数转换，把调制解调和锁相等模拟运算全部数字化，这使设备超小型化并具有多种功能，所以数字化进程还在发展。

Simulink工具是MATLAB软件提供的可以实现动态系统建模和仿真的软件包，它让用户把精力从语言编程转向仿真模型的构造，为用户省去了很多重复的代码编写工作。

Simulink中的每个模块对我们来说都是透明的，我们只须知道模块的输入、输出和每个模块的功能，而不需要关心模块内部是如何实现的，留给我们的事情就是如何利用这些模块来建立仿真模型以完成自己的任务。

模拟信号的数字化传输系统设计(共16页)

模拟信号的数字化传输系统(xìtǒng)设计摘要(zhāiyào)本设计(shèjì)结合PCM的抽样、量化、编码原理(yuánlǐ)，利用MATLAB 软件编程和绘图功能，完成了对脉冲编码调制（PCM）系统的建模与仿真分析。

课题中主要分为三部分对脉冲编码调制（PCM）系统原理进行建模与仿真分析，分别为采样、量化和编码原理的建模仿真。

通过对脉冲编码调制（PCM）系统原理的仿真分析，设计者对PCM原理及性能有了更深刻的认识，并进一步掌握MATLAB软件的使用。

第一章绪论数字通信系统由于具有许多优点而成为当今通信的发展方向。

然而日常生活中大部分信号都是模拟信号。

相对于模拟通信来说，数字通信有抗干扰能力强、保密性好、可以再生、没有噪声积累等优势。

但是，现实生活中有很多模拟新源，模拟信源输出的信号是模拟信号，要将其在数字通信系统中进行传输，则必须经过相应的处理。

研究模拟信号的数字化传输有着极其重要的意义。

在1937年，英国人里费（A.H.Reeves）提出(tí chū)了脉冲编码调制（PCM）方式(fāngshì)。

从此揭开了近代数字传输的序幕。

PCM系统的优点是：抗干扰性强；失真小；传输特性稳定，远距离再生中继时噪声不累积，而且可以采用有效编码、纠错(jiū cuò)编码和保密编码来提高通信系统的有效性、可靠性和保密性。

另外，由于PCM可以把各种消息（声音、图像、数据等等）都变换成数字信号进行传输，因此可以实现传输和交换(jiāohuàn)一体化的综合通信方式，而且还可以实现数据传输与数据处理一体化的综合信息处理。

故它能较好地适应信息化社会对通信的要求。

PCM的缺点是传输带宽宽、系统较复杂。

但是，随着数字技术的飞跃发展这些缺点也不重要。

因此，PCM是一种极有发展前途的通信方式。

第二章 MATLAB简介2.1 MATLAB软件简介MATLAB和Mathematica、Maple并称为三大数学软件。

基于MATLAB的模拟信号数字化系统的研究与仿真

基于MATLAB的模拟信号数字化系统的研究与仿真摘要本文研究的主要内容是《通信原理》仿真实验平台的设计与实现---模拟信号数字化Matlab软件仿真。

若信源输出的是模拟信号，如电话传送的话音信号，模拟摄像机输出的图像信号等，若使其在数字信道中传输，必须在发送端将模拟信号转换成数字信号，即进行A/D变换，在接收端则要进行D/A变换。

模拟信号数字化由抽样、量化、编码三部分组成。

由于数字信号的传送具有稳定性好，可靠性高，方便传送和传送等诸多优点，使得被广泛应用到各种技术中。

不仅如此，Matlab仿真软件是常用的工具之一，可用于通信系统的设计和仿真。

在科研教学方面发挥着重要的作用。

Matlab有诸多优点，编程简单、操作容易、处理数据迅速等。

本文主要阐述的是模拟信号数字化的理论基础和实现方法。

利用Matlab提供的可视化工具建立了数字化系统的仿真模型，详细讲述了抽样、量化、编码的设计，并指出了在仿真建模中要注意的问题。

在给定的仿真条件下，运行了仿真程序，得到了预期的仿真结果。

关键词：Matlab、模拟信号数字化、仿真绪论1837年，莫尔斯完成了电报系统，此系统于1844年在华盛顿和巴尔迪摩尔之间试运营，这可认为是电信或者远程通信，也就是数字通信的开始。

数字化可从脉冲编码调制开始说起。

1937年里夫提出用脉冲编码调制对语声信号编码，这种方法优点很多。

例如易于加密，不像模拟传输那样有噪声积累等。

但在当代代价太大，无法实用化；在第二次世界大战期间，美军曾开发并使用24路PCM系统，取得优良的保密效果。

但在商业上应用还要等到20世纪70年代。

才能取代当时普遍采用的载波系统。

我国70代初期决定采用30路的一次群标准，80年代初步引入商用，并开始了通信数字化的方向。

数字化的另一个动向是计算机通信的发展。

随着计算机能力的强大，并日益被利用，计算机之间的信息共享成为进一步扩大其效能的必需。

60年代对此进行了很多研究，其结果表现在1972年投入使用的阿巴网。

基于MATLAB的模拟信号数字化系统的研究与仿真

所谓脉冲编码调制：就是将模拟信号的抽样量化值转换成二进制码组的过程。下图给出了脉冲编码调制的示意图。
脉冲编码调制（PCM）原理：
图 1-9 脉冲编码调制示意图
PCM 系统的原理方框图如下图所示，同种，输入的模拟信号 m（t）经抽样、量化、
编码后变换成数字信号，经心道传送到接收端的译码器，由译码器还原出抽样值，再经过
定理内容：抽样定理在时域上可以表述为：对于一个频带限制在（0，fH）Hz 内的时间连续信号 f(t),如果以 Ts≤1/(2fH)秒间隔对其进行等间隔抽样，则 f（t）将被所得到的抽样值完全确定。模拟信号的抽样过程如下图。
图 1-2 模拟信号抽样的过程示意图
下图分析可知模拟信号抽样过程中各个信号的波形与频谱。
模拟信号数字化系统的研究与仿真
5
通信原理课程设计
图 1-4 两种情况下的抽样信号频谱分析
应该注意的一点是：抽样频率并不是越高越好。只要能满足抽样频率大于奈奎斯特频率，并留有一定的防卫带即可。
1.1.2 带通信号的抽样定理
实际中遇到的许多信号时带通型信号，模拟信号的频道限制在 fL～fH 之间，fL 为信号最低频率，fH 为最高频率。而且当 fH>B，其中 B=fH-fL 时，该信号通常被成为带通型信号，其中 B 为带通信号的频带。
对于带通信号，如果采用低通抽样定理的抽样速率 fs≥2fh，对频率限制在 fL 与 fH 之间的带通型信号抽样，肯定能满足频谱不混叠的要求，如图所示。
模拟信号数字化系统的研究与仿真
6
通信原理课程设计
图 1-5 带通信号的抽样频谱
定理内容：一个带通信号 f（t），其频率限制在 fL 与 fH 之间，带宽为 B=fh-fl，如果最小抽样速率 fs=2fh/n，n 是一个不超过 fh/B 的最大整数，那么 f（t）就可以完全由抽样值确定。下面两种情况说明：
