污水提升装置说明
sololift+ 家庭污水提升器说明书
头发（建议在淋浴房排水口安装过滤器，过滤头发）、棉球、金属 物体（夹子、发卡等等）、石头、建筑材料、地板布料和避孕套。 不与座便器相连接的 Sololift+ 提升器 (D-3 和 C-3) D-3
洗手盆、淋浴房或浴缸产生的轻度污水。 流体温度：最大 40 ℃。 用于清洁所连接设施的清洗剂。 pH 值：4 到 10 。 不允许强化学溶剂。 建议在淋浴房排水口安装过滤器，过滤头发。 C-3 洗衣机、洗碗机或洗手盆产生的污水。 流体温度：最高温度 70 ℃持续不超过 2 分钟。 用于清洁所连接设施的清洗剂。 不允许强化学溶剂。 1.1 标识 1.1.1 铭牌
图 1 铭牌
8
TM02 9484 2004
1.1.2 铭牌说明
序号 1 2 3 4 5 定电流 电机输入功率 转速 产品编号 最大扬程 最大流速 防护等级 最大流体温度 产品编码（年和周） 认证标准
1.1.3 型号代码
示例
Sololift+
6.0.1 环境温度………………………………………………14
6.0.2 流体温度………………………………………………14
7. 安装…………………………………………………………………15
3
7.0.1 机械安装………………………………………………15 7.0.2 备件提供………………………………………………15 7.1 地板安装……………………………………………………17 7.2 虹吸作用……………………………………………………17 7.3 座便器的连接………………………………………………17 7.3.1 WC、WC-1、WC-3、PWC-3 连接座便器……………17 7.3.2 CWC-3连接座便器……………………………………17 7.3.3 CWC-3连接座便器的空间要求………………………18 7.4 淋浴房的连接………………………………………………18 7.5 顶盖的连接…………………………………………………18 7.6 侧面连接(WC-3，CWC-3 和 C-3)………………………18 7.7 侧面连接(PWC-3)…………………………………………19 7.8 安装示意图(WC、WC-1、WC-3、CWC-3、PWC-3)…19 7.8.1 侧面连接………………………………………………20 7.8.2 淋浴房下面位置的安装………………………………20 7.8.3 靠近淋浴房的安装……………………………………20 7.9 排水管的连接………………………………………………21 7.10 管道布置……………………………………………………22 7.11 电气安装……………………………………………………24 7.11.1 电缆规格………………………………………………24 7.11.2 主要的连接……………………………………………24 7.11.3 接线图…………………………………………………24 8. 启动…………………………………………………………………25 8.0.1 WC，WC-1，WC-3，CWC-3 和 PWC-3……………25 8.0.2 C-3……………………………………………………25 8.0.3 D-3……………………………………………………25 9. 维护…………………………………………………………………26 9.1 清洁…………………………………………………………26 9.1.1 与座便器相连接的提升器的清洁……………………26 9.1.2 不与座便器相连接的提升器的清洁…………………26
污水提升泵安全操作规程(标准版)
2.2停机：“手/自”档位切换按钮置于手动位置时，现场按下“停止”按钮，即可停止。“手/自”档位切换按钮置于自动位置时，即可在中控室微机上停止。
2.2.1注意：现场发现紧急情况时，应将“手/自”档位切换按钮置于选择开关的中间位置，并按下“急停”按钮。“故障”指示灯亮时，需故障消除后方可起动提升泵。提升泵的常见故障可打开控制箱内门，观察提升泵状态指示灯的状况；提升泵在起动和停止的短时间内，有电流突然增大的情况，属正常现象。正常运行时，三相的电流应该基本相同，泵正常运行时的电流在170A左右。
2、提升泵操作步骤
2.1开机：闭合总开关，“电源指示”灯亮，旋开“急停”按钮，“故障”指示灯不亮，如故障指示灯亮，则需先排除故障；“手/自”档位切换按钮置于手动位置时，“急停”按钮置于打开位置后，现场按下“起动”按钮，即可起动“手/自”档位切换按钮置于自动位置时，即可在中控室微机上通过设置液位对提升泵进行自动控制。
( 操作规程 )
单 位：_________________________
姓 名：_________________________
日 期：_________________________
精品文档 / Word文档 / 文字可改
污水提升泵了解基本结构及原理
2.3运行时定期观察泵房液位，防止液位低运行时，露出水泵。
云博创意设计
MzYunBoCreative Design Co., Ltd.
家用污水提升器Microboy说明书
污水提升器的通风管可以通过集成的活性炭过滤器直接进入房间或通过管道通 向室外屋顶；通风管的直径必须是４０毫米的，如果采用外接通风管，集成的活 性炭过滤器和回转球必须被拆除。
其他的连接：
设备的两侧分别有两个４０毫米的进水口可以选择，可以连接洗手盆、淋浴等。 污水管计划插入口的塑料帽必须拆除。
污水提升器
ＭＩＣＲＯＢＯＹ
使用说明书
目录
内容： 页码
符合性声明 ………………………………………………………． ３ １． 概述……………………………………………………………．． ４ １．１应用……………………………………………………………． ４ １．２技术参数………………………………………………………． ４ １．３应用领域………………………………………………………． ４ １．４附件……………………………………………………………． ５ ２． 安全…………………………………………………………… ５ ２．１标识符号代表的含义…………………………………………． ５ ２．２因不符合安全规范引发的危险说明…………………………． ５ ２．３安全意识的工作………………………………………………． ５ ２．４业主和操作者应该注意的安全信息…………………………． ５ ２．５维护、检修和安装应注意的安全信息………………………． ５ ２．６非制造商改动和零部件生产…………………………………． ６ ２．７超出使用范围的使用…………………………………………． ６ ３． 说明…………………………………………………………… ６ ４． 安装和开始运行……………………………………………… ６ ５． 操作…………………………………………………………… ７ ６． 保养／维修……………………………………………………．．． ７ ７． 故障，原因和解决办法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ８ ８． 零件目录 ……………………………………………………．．． ９ ９． 保修 …………………………………………………………．．． １０ １０． 技术更新和变化………………………………………………． １０ １１． 附录１ ：安装示例 …………………………………………．． １１ １２． 附录２ ： 泵机组……………………………………………… １１ １３． 附录 ３ 和４： 提升器简图 …………………………………．． １２ １４． 附录 ５： 开关控制器…………………………………………．． １３ １５． 目录６ 电器原理图 ………………………………………… １４

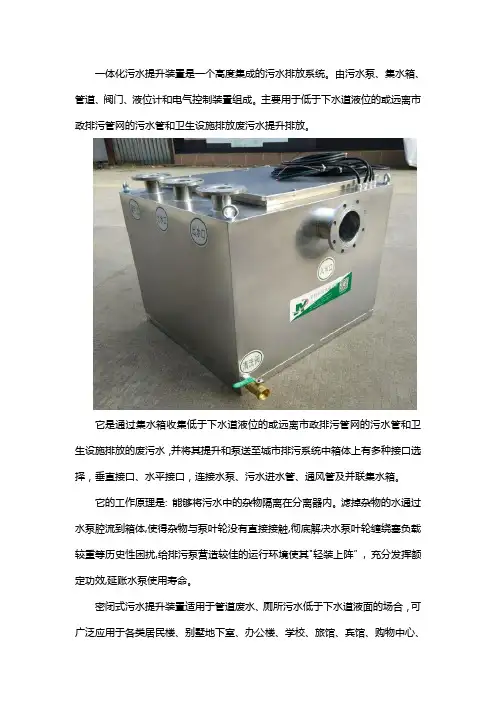

一体式污水提升器的介绍
一体化污水提升装置是一个高度集成的污水排放系统。
由污水泵、集水箱、管道、阀门、液位计和电气控制装置组成。
主要用于低于下水道液位的或远离市政排污管网的污水管和卫生设施排放废污水提升排放。
它是通过集水箱收集低于下水道液位的或远离市政排污管网的污水管和卫生设施排放的废污水，并将其提升和泵送至城市排污系统中箱体上有多种接口选择，垂直接口、水平接口，连接水泵、污水进水管、通风管及并联集水箱。
它的工作原理是: 能够将污水中的杂物隔离在分离器内。
滤掉杂物的水通过水泵腔流到箱体,使得杂物与泵叶轮没有直接接触,彻底解决水泵叶轮缠绕塞负载较重等历史性困扰,给排污泵营造较佳的运行环境使其"轻装上阵”, 充分发挥额定功效,延账水泵使用寿命。
密闭式污水提升装置适用于管道废水、厕所污水低于下水道液面的场合，可广泛应用于各类居民楼、别墅地下室、办公楼、学校、旅馆、宾馆、购物中心、
餐厅服务性场所、地下商场、停车场及地下地铁站等场合。
河南上田泵业有限公司是一家专注于消防系统、污水系统、循环系统、二次供水系统和控制系统等民用建筑用泵及其成套设备的研发与生产。
主要产品有：箱泵一体化泵站，地下污水提升装置，一体化预制泵站，一体化污水提升器，油水分离器等。

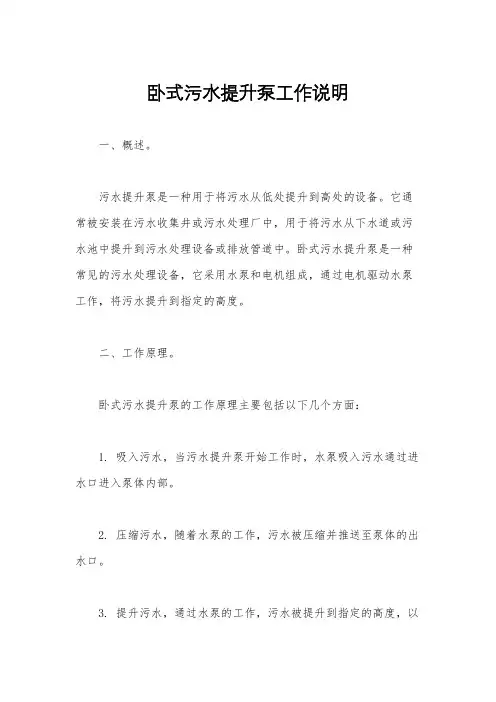

卧式污水提升泵工作说明
卧式污水提升泵工作说明一、概述。
污水提升泵是一种用于将污水从低处提升到高处的设备。
它通常被安装在污水收集井或污水处理厂中，用于将污水从下水道或污水池中提升到污水处理设备或排放管道中。
卧式污水提升泵是一种常见的污水处理设备，它采用水泵和电机组成，通过电机驱动水泵工作，将污水提升到指定的高度。
二、工作原理。
卧式污水提升泵的工作原理主要包括以下几个方面：1. 吸入污水，当污水提升泵开始工作时，水泵吸入污水通过进水口进入泵体内部。
2. 压缩污水，随着水泵的工作，污水被压缩并推送至泵体的出水口。
3. 提升污水，通过水泵的工作，污水被提升到指定的高度，以便进入污水处理设备或排放管道。
4. 排放污水，经过提升后的污水被排放至污水处理设备或排放管道，完成污水的处理和排放。
三、工作步骤。
卧式污水提升泵的工作步骤通常包括以下几个方面：1. 检查设备，在启动污水提升泵之前，需要检查设备的各项部件是否完好，确保设备能够正常工作。
2. 启动电机，通过控制面板或开关启动电机，使水泵开始工作。
3. 监控运行情况，在污水提升泵工作过程中，需要监控设备的运行情况，确保设备能够正常运行。
4. 停止运行，当污水提升泵完成工作任务或需要停止运行时，通过控制面板或开关停止电机，使水泵停止工作。
四、注意事项。
在使用卧式污水提升泵时，需要注意以下几个方面的事项：1. 定期维护，定期对污水提升泵进行维护，包括清洁、润滑和检查设备的各项部件。
2. 防止堵塞，在使用污水提升泵时，需要注意防止污水中的固体颗粒或杂物堵塞水泵，影响设备的正常工作。
3. 安全操作，在操作污水提升泵时，需要遵守相关的安全操作规程，确保设备的安全运行。
4. 注意环保，在处理污水时，需要注意环保要求，确保污水得到有效处理和排放。
五、总结。
卧式污水提升泵是一种常见的污水处理设备，它通过电机驱动水泵工作，将污水从低处提升到高处，完成污水的处理和排放。
在使用污水提升泵时，需要注意设备的维护、防止堵塞、安全操作和环保要求，确保设备能够正常运行并完成污水处理的任务。

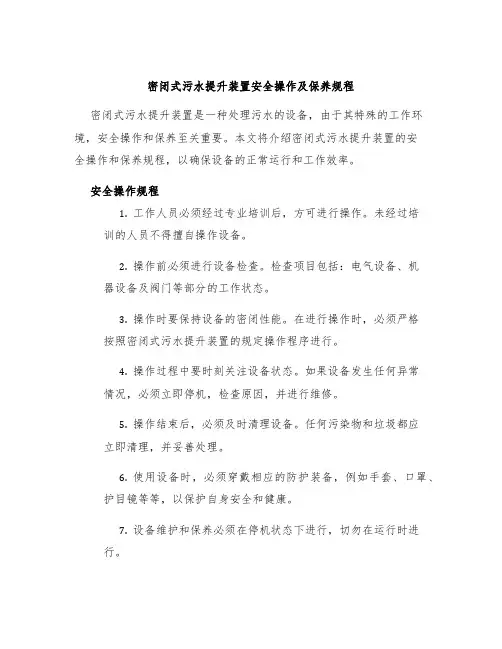

密闭式污水提升装置安全操作及保养规程
密闭式污水提升装置安全操作及保养规程密闭式污水提升装置是一种处理污水的设备，由于其特殊的工作环境，安全操作和保养至关重要。
本文将介绍密闭式污水提升装置的安全操作和保养规程，以确保设备的正常运行和工作效率。
安全操作规程1.工作人员必须经过专业培训后，方可进行操作。
未经过培训的人员不得擅自操作设备。
2.操作前必须进行设备检查。
检查项目包括：电气设备、机器设备及阀门等部分的工作状态。
3.操作时要保持设备的密闭性能。
在进行操作时，必须严格按照密闭式污水提升装置的规定操作程序进行。
4.操作过程中要时刻关注设备状态。
如果设备发生任何异常情况，必须立即停机，检查原因，并进行维修。
5.操作结束后，必须及时清理设备。
任何污染物和垃圾都应立即清理，并妥善处理。
6.使用设备时，必须穿戴相应的防护装备，例如手套、口罩、护目镜等等，以保护自身安全和健康。
7.设备维护和保养必须在停机状态下进行，切勿在运行时进行。
保养规程1.定期进行设备维护。
维护时间要遵循设备制造商给出的保养周期，并根据周围环境和实际情况进行调整。
2.定期更换设备部件。
设备部件的更换包括电气元器件和机械零部件的更换，并根据制造商规定的更换周期进行。
3.进行设备清洁。
设备清洁可以使用清洁剂和水进行清洗，以保持设备的卫生和设备工作效率。
4.加强设备保护。
在日常使用中，应注意设备的保护，防止设备受到外部环境污染和损害。
5.定期检查设备运行状态。
通过观察和测试设备运行状态，及时处理问题，确保设备处于良好运行状态。
6.定期检查设备的密封性能。
在检查密封性能时，应检查设备的密封垫是否疲劳，密封状态是否正常等问题，并及时进行处理。
7.定期进行设备润滑。
在润滑时，应注意使用润滑油的类型和润滑周期，并针对不同零部件的需求，进行不同类型的润滑油。
总结密闭式污水提升装置的安全操作和保养规程非常重要，其关系到设备的正常运行和使用寿命。
因此，在日常使用中，必须要严格按照规程进行操作和保养，并根据实际情况进行调整和处理。
湘鹏污水提升器说明书
湘鹏污水提升器说明书污水提升装置由全自动潜水绞泵、快换安装系统和不锈钢水箱等组合一体。
特别适合别墅地下室卫生间排水和建筑卫生间改造排水解决方案设计的。
建筑改建没有排水管道，别墅地下室增加卫生间，小型家庭用和大型公共卫生间的都可以通过污水提升器产品解决。
污水提升器可有效对污水中的污物进行有效隔离排放，避免不满足要求的污物经过水泵及集水箱。
从而实现水泵在整个系统中具有*的工作效率。
污水提升器是由集水箱、重载切割泵、止回阀、排气口、污水的进、出口、放空口以及自动耦合装置组成。
1、含有杂质的污水由排水管线接入设备的污水流入口，进入集水箱。
2、集水箱内设有液位传感器，当集水箱中的污水液位到达设定的上限值时，自动控制污水泵起动，将杂物切碎连同污水一同经污水排出口输送到室外化粪池或城市污水管道，当液位降低到设定的下限值时污水泵自动停止运行。
3、定期打开排空阀门，防止集水箱沉淀。
4、控制箱内采用可编程控制器为核心控制，其工业级的高品质及可靠性充分保证了系统的稳定性。
根据液位检测装置采集的信号自动控制两台污水泵以优化的起动次数及运行时间交替工作，大限度地保证系统运行的可靠性及水泵的使用寿命。
污水提升器由地下污水排放装置、分体式杂物分离器装置和PLC控制系统组成。
通过杂物分离，从而解决排污泵空转、堵塞、缠绕等问题。
PLC控制系统与地铁监控系统联网，设备运行状况实时监控。
别墅地下室污水提升器污水提升器价格1.设备可全埋、半埋或置于地表之上，可不按标准形式排列，并可根据地形需要设置；2.设备埋地设置基本不占地表面积，上部可作绿地、人行道等，充氧效率高，运行时对周围无影响；3.采用一体化设计，潜水泵可设于设备之中，占地少、投资小、运行成本低，配备全自动控制系统，无需人员管理；4.工艺优良，效果佳，操作维护方便，工作噪音小，使用寿命长；5.污染物去除范围大，可同时脱氧，除磷和去除有机物，剩余污泥产量小，处理效率高。
一体化污水提升装置
南京欧标世诺工程技术有限公司
一体化污水提升装置
一体化污水提升装置，随着经济在不断的发展，国家对于环保的要求越来越高，对于卫生间排污系统的意识也越来越强烈，一般普通的商品房小区都有一体化污水提升装置。
下面由南京欧标世诺给大家介绍其的一款产品HOMA Saniquick UF。
一体化污水提升装置HOMA Saniquick UF系列通常使用在低于排污管道水平线下的盥洗室、洗衣房、淋浴房或浴缸、及房间内的下水道的污水的移除。
可安装在地下室、酒窖、浴房和车库内作为雨水收集箱使用。
安装：集水箱可以安装在地面之下，上面有可调节的维修盖板。
泵送介质：清水和污水，可泵送含颗粒流体。
适合输送温度为35℃的流体,短时温度可达: 60℃。
安装组件：泵的卸料口联接头和管道均安装在集水箱内，包括管道工程中的止回阀。
泵/电机：单级离心式潜水排污泵，配有浮球控制开关，在集水箱中依靠液位的高低对泵进行自动控制。
采用的开式多通道叶轮，球形间隙为：10mm。
南京欧标世诺工程技术有限公司
一体化污水提升装置如何来选择？这里推荐南京欧标世诺的HOMA Saniquick UF。
南京欧标世诺工程技术有限公司是一家专注于建筑地下室排污系统服务供应商。
公司代理众多国际品牌原装进口污水提升器，秉承着提供好方案+好产品+好安装+好售后的宗旨，给客户高质量的服务和体验。
代理的污水提升器品牌有：德国品牌HOMA。
欧标世诺的目标是让每一位客户都感到满意，获得业界对于公司的实力，产品质量的高度认可。
以诚信、认真的态度打动每一位客户，成为行业的标杆。
污水提升器工作原理
污水提升器工作原理污水提升器是一种用于将污水从低处提升到高处的设备，通常被安装在地下室或者低洼地带的建筑物中。
它的主要作用是解决污水管道无法自然流动的问题，保证污水能够顺利排出，同时也可以避免污水倒流或者溢出的情况发生。
污水提升器的工作原理主要包括以下几个方面：1. 污水收集，污水提升器首先需要将污水收集起来。
通常情况下，建筑物内部的污水会通过管道流入到污水提升器的收集池中。
收集池通常位于地下，可以容纳一定量的污水，以便待机时能够保证一定的排水能力。
2. 污水提升，当污水达到一定的高度后，污水提升器就会开始工作。
它内部装有一台电动泵，当污水达到一定高度时，泵就会启动，将污水抽入泵体内。
泵内部的叶轮会产生强大的负压，将污水吸入泵内，并通过管道将其提升到较高的位置。
3. 排水，当污水被提升到指定的高度后，它会通过管道被排出建筑物外。
通常情况下，污水提升器会连接到建筑物外部的污水管道系统中，将污水排入到污水处理厂或者下水道中进行进一步处理。
4. 控制系统，污水提升器通常还配备有一套智能控制系统，用于监测污水的流量和水位，并控制泵的启停以及排水的过程。
这样可以保证污水提升器能够在不同的负荷情况下都能够正常工作，并且可以避免因为污水过多或者过少而导致的故障。
总的来说，污水提升器的工作原理就是通过电动泵将污水从低处提升到高处，然后再通过管道将其排出建筑物外。
它能够有效地解决建筑物内部污水无法自然流动的问题，保证污水能够顺利排出，从而保证建筑物内部的卫生和环境安全。
同时，污水提升器还可以根据实际情况进行智能控制，保证其稳定可靠地工作。
污水提升装置-bluebox[1]
![污水提升装置-bluebox[1]](https://img.taocdn.com/s3/m/5e9f567a31b765ce05081494.png)
标准配置 选配件
箱体、水泵、出水管、橡胶密封件、紧固件、紧急排空阀 PE出水管及管接件、球型止回阀、进水管密封件
4
BlueBox 250
BlueBox 250V/75/C0 M（T） BlueBox 250V/100/C0 M（T）
耦合式安装（无阻塞涡流泵自带浮球） 技术说明
BlueBox 250 配单台自带浮球无阻塞涡流泵，采用耦合式 安装。无阻塞涡流泵出口为DN40带内管螺纹，垂直向上，泽尼 特提供特殊设计配件，实现耦合安装。 出厂前BlueBox内已经装配好耦合底座和出水弯管，用户 只需将耦合适配器安装到水泵出口，将泵沿导杆放到位，并正 确使用相关密封件即可。 整套装置安装简单，检修方便，水泵过流能力强。装置依 靠泵自带的浮球进行液位控制，无需控制柜。
BlueBox 250V/100/C1 M(T)
√ √ √ √ √ S1可持续运行 装置带浮子开关 2×LEVEL + 1×MAC3 40 20 0.74 单相220 三相380 单相25/5.6 三相9.2/2.15 50 IP68 F 155℃ G2"管螺纹接口 2xØ125mm, 3xØ110mm 1xØ110mm
污水提升装置
泽尼特
意
大
利
设
计
BlueBox 250
BlueBox 250V/75/F0 M（T） BlueBox 250V/100/F0 M（T）
固定式安装（无阻塞涡流泵自带浮球） 技术说明
BlueBox 250 配单台自带浮球无阻塞涡流泵，采用固定式 安装，设备出口水管为DN40带外管螺纹。 固定式安装时，仅需将泵放置在BlueBox底部指定的位置 上，将配套的出水管从出厂前开好的出水孔中穿入，拧入水泵 垂直向上的出口，并正确使用相关密封件即可。 整套装置结构简单，零部件少，易维护，水泵过流能力 强。装置依靠泵自带的浮球进行液位控制，无需控制柜。
别墅用污水提升装置介绍
污水提升装置是将排污泵和集水箱、控制装置，以及相关的管件阀门组成了一套系统，用于提升和输送低于下水道或者远离市政管网的废污水。
可以有效的解决或者避免传统集水坑存在的问题。
地下室污水排放专用设备主要由集（污）水箱、提升泵、辅助排污泵、控制柜以及相应的过滤器、管道、阀门等组成。
控制柜编程控制，全自动运行，无须人员值守，提升泵1、2互为备用、轮值运行。
当设备出现故障，报警系统将自动启动，报警指示灯闪烁，并发声报警，提醒值班人员。
另外，控制柜上还有手动操作系统，可在现场手动应急启停水泵。
设备除双泵配置外，还有单泵和四泵配置。
别墅区地下室污水提升器最大的特点是无异味、免清掏。
可是由于它容量很小，水泵频繁启动就造成了它的可靠性却成了难题。
大部分的污水提升器工作原理是一个小容器内放一台单相水泵，小水泵的控制是由空气压力开关控制，地下
室内的座便器、洗手盆、浴室等排水都流入污水提升器箱体内，然后由污水提升器内的水泵将污水提升到室外。
该设备主要用于收集厕所排泄物，淋浴，洗手盆，洗衣机等的液体，并泵送至主排污系统。
也可用于空调冷凝水的收集，并泵送以排水系统。
如：大型别墅、会所、酒店，商场等。
河南上田泵业有限公司是一家成集泵产品开发、给排水工程设计、变频调速恒压供水、消防成套及电气控制设备的生产、销售、服务为一体的大型现代化企业，专注于污水系统的建筑用泵及其成套设备的研发与生产。
整体式污水提升装置说明书
目录1.概述 (1)2. 设备介绍 (1)3、适用范围 (2)4、应用场合 (2)5、主要特点 (2)6、工作环境 (3)7、工作原理 (3)8、功能介绍 (4)9、设备安装要求 (5)10、电路连接 (5)11、用电安全 (5)12、故障诊断及处理方法 (5)13、售后服务范围、方式及承诺 (7)14、注意事项 (8)1。
概述整体污水提升装置主要用于低水位污水提升。
当地下室污水不能依重力排入化粪池或市政污水管线时,传统的解决方案是在地下室设置集水坑并配套污排污泵，这种传统的排放方式，比较容易因污水中的杂物造成污排污泵、管道的堵塞,造成需要定期的清掏。
同时还因密封等原因，造成环境差，导到整个污水排放区域不能被有效利用。
同时，这种传统的方式,一经安装，不能再变更安装位置的使用性质。
通常情况下，低于市政污水管网的污水不能靠自身的重力作用自行排入地下污水管网,污水提升装置将这部分污水收集、存储、提升至市政污水管网，提升基于密闭、清洁、灵活、高效的存储、提升技术，配备多种形式的排污泵组合，为用户可以定制任何方向的输入、输出接口,可以满足不同功能、不同要求的多种应用需求。
2. 设备介绍整体式污水提升装置是将排污泵、集水箱、管路控制、过滤系统、控制系统以及相关的管件阀门组成了一套系统，用于提升和输送低于下水道或者远离市政管网的废污水，可以有效的解决或者避免传统污水坑或集水坑存在的问题。
该产品系列引入了过滤及反冲洗的原理,将污水来水中的杂物经过过滤,收集在一个特制的容器内，使其不进入储水容器，更不进入泵体内，然后通过排污泵出水口的压力,将其冲洗并带进污水排放管道进入化粪池或市政排污管道。
公司的技术力量雄厚，产品先进，从源头上解决了污水中块状、纤维带状、橡胶制品等污物的排放。
设备整体采用密闭式结构,对储水容器内的液位开关以及电控系统进行了技术创新,取得了良好的使用效果.3、适用范围●流量：1.8—150m3/h●扬程：3-45m●功率：0。
污水提升装置
污水提升装置什么是污水提升装置？污水提升装置是一种用于将污水从低于管道出口的区域提升到高于管道出口的区域的设备。
通常用于下水道、地下建筑物或低洼地区的污水收集和输送。
它可以帮助避免污水倒灌、堵塞和泛滥等问题，保障了城市安全和环境卫生。
污水提升装置的主要组成部分包括：提升泵、水箱、控制柜和管路等。
污水提升装置的工作原理污水提升装置的工作原理非常简单。
当污水进入水箱时，控制器会检测水位，当水位达到设定值时，控制器会自动启动提升泵，将污水提升到管道出口。
污水提升装置可以采用不同的控制方式，包括手动、自动和远程控制等。
手动控制需要人工操作，自动控制可以根据设定条件自动启动和停止，远程控制可以通过网络远程监控和控制。
污水提升装置的应用场景污水提升装置广泛应用于以下场景：•下水道：城市下水道系统需要将底部深度低于其出口的污水提升到合适高度进行进一步处理和排放。
•地下建筑：大型商业综合体或办公楼的地下停车场或厨房等区域需要收集和运输污水，因此需要提升装置。
•低洼地区：由于地形低洼，当雨水或地下水位上涨时，污水很容易倒灌到低处的区域，因此需要提升装置。
污水提升装置的优缺点污水提升装置的优点包括：•可以提升污水至需要的高度，从而避免倒灌和堵塞等问题。
•操作简单，控制精确。
•易于监控和维护。
污水提升装置的缺点包括：•需要电力供应，当停电时无法正常工作，因此需要备用发电机等设备。
•需要定期检修和维护，需要投入一定的人力和物力。
污水提升装置的未来发展趋势随着城市化进程的加快，污水处理成为城市管理的重要问题。
未来，污水提升装置将越来越广泛地应用于城市下水道和地下建筑等领域，并逐渐实现智能化、自动化和远程监控等功能。
此外，随着环保意识的增强，未来污水提升装置还将逐渐采用更加环保和节能的技术和材料，以减少对环境的影响。
结论污水提升装置是城市和地下建筑物中一个重要的设备，它的作用在于避免水灾、保护环境卫生、确保城市安全。
尽管污水提升装置存在不足之处，但其优点还是相对较多的。
污水提升说明书
服务热线：4007285781 1
2
艾尔泵阀 真情保障
节能、节资 卫生、环保
无需建泵房、 污水水池， 节约空间， 节约资金
新一代 污水提升设备
充分利用 发明专利技术 节能高达 20%-50% ！
2 服务热线：4007285781
源头管网污水， 进入设备不需 人工清理， 直接排放， 无任何污染！
产品概述
3.专用机电一体化控制电气智能系统可根据污水量变化而变化启动及停止设备。实现无人值守，智 能管理。
4.ARWS(P)智能排污提升泵站，占地面积小，不须专为排污建污水水池和机房，降低初期投入。后 期大大降低设备维护及人员清洗清理污水池费用。
5.ARWS(P)智能排污泵站排污(泵)可根据用户不同工况要求选择不同品种提升泵，满足用户需求。 6.ARWS(P)智能排污提升泵站真正实现了泵在工作时完全高效率运行。
密闭污水提升装置方式
不需修建污水集水池，污水直接进入集水箱内，再通过污水泵排出， 只需保证集水箱的进入口低于污水源水管即可。 参照 EN-12056-2，集水箱的有效容积仅为同条件污水池的 1/60 左 右，集水箱的作用不再是蓄水，而是“过流”。
水池需定期清掏；污水泵长期浸于污水池内，不仅受到污水腐蚀， 集水箱基本不需要清淘；水泵干式，易于清洁维护和保养，
ARWPG(L)/A15-15-1.5*2-0.33安装尺寸(不锈内置式)
10 服务热线：4007285781
11
ARWPG(L)/A型选型表(不锈内置式)
序号
泵站型号
流量(m3/h) 扬程(M) 功率(Kw) 电压(V) 进口管径 (DN) 出口管径 (DN) 有效容积 (m3) 外型尺寸 (mm)
污水提升装置原理
污水提升装置原理
WZP系列
一、自动反冲洗污水提升装置工作原理及工作过程：
●污水进入分水器，由分水器FSQ分配后分别→止回阀A1、A2→污物分离反冲装置F1、F2流入集水箱JSX，污水中的杂物在污物分离反冲装置中过滤分离后暂存在F1、F2内，被过滤后的污水进入水箱内；
●当储水箱内污水的水位达到设定高度时，自动控制系统启动污水泵M1排出水箱中的污水，利用排出污水的压力将暂存在F1中的杂物冲出，经B1排放至地下室外的污水管道，此时污水的排出压力会将A1关闭；
●当M1和B1管道系统工作时，M2不运行，污水通过A2管道流入水箱，并通过F2分离杂物；
●当水箱中的污水降到设定水位时，M1自动停止工作；
●当水箱中的水位再次达到设定高度时，自动控制系统启动污水泵M2排除水箱中污水，利用排出的污水压力将暂存在F2中的杂物冲出，经B2排放至地面室外的污水管道，此时污水的压力会将A2关闭，当储水箱的水位降到设定水位下限时，M2自动关闭，停止工作；
●自动控制系统使M1、M2交替运行，重复进行上述工作；
●在双泵设备中有两套独立的杂物分离器，因此，两台水泵在自动控制下交替运行时，不会影响污水的继续流入，地下室用水设施可连续正常使用；。
污水提升装置的设计应用高清多图PPT课件
负一层扬程大概：8~10m 负二层扬程大概：14~16m 负三层扬程大概： 21~25m
污水提升装置最大扬程： 配套Blue系列泵 Hmax=25m 配套GRN系列泵 Hmax=46m
14
3. 选择配套水泵及功率大小：
针对于公共卫生间，介质杂物多，推荐使用切割泵配置 针对于家用卫生间、厨房油污废水 ，推荐使用旋涡泵配置
总述 Q (m³/h)
双泵，总容积约110L， 涡流叶轮
10
H (m)
8
输出功率P2 （kW）
1.5
每次启动限制排污总量 10m³/h×1min×40%
Q总 = Q × 每次运行时间 =
67L
BlueBox 400V/100/C1 T
双泵，有效容积400L， 涡流叶轮
10
9
0.74
持续出水
举例： 一台家用5.5Kg波轮洗衣机，总容积≌112L，漂洗时可用容积≥80L
举例：别墅单个卫生间流量大概为 7m3/h；20个蹲便器公共卫生间设计流量大概在 15m3/h。
13
2. 确定所需水泵扬程：
静扬程ΔH，楼层垂直高度，设备坑底到管路最高处 沿程损失Hf，管路的长度，材质及大小 局部损失Hj，出水管路上的弯头，阀门等 自由水头Hz，出水时的压力
水泵扬程：H=ΔH+Hf+Hj+Hz
1
总体介绍 应用范围 选型过程 工作原理 安装方法 污水提升装置对比 业绩范例
2
3
无法重力排污？ 现在有办法了！
污水提升装置设计用于不能依靠重力把废水直接排放到市政管网的建筑上。 污水提升装置的功能如同废水收集点，从而排入主下水道。
废水的整体解决方案！
随着社会日益现代化，更多的地下空间被开发利用，如：
HYPW提升泵污水提升装置
HYPW提升泵污水提升装置我司的HYPW免维护密闭智能污水提升器适用范围：普通公共建筑型，广泛应用于设施中所有需要强排污水的场所。
适用工况：免维护密闭智能污水提升器可广泛应用与地下设施中需要强排污水的场所，如人防工程、地下室、地铁站、地下通道、卫生间等无法顺利排污的场所。
传统解决地下设施污水的方法是设置污水坑再用污水泵将污水打到室外污水管网。
然而，这种排放形式存在诸多弊端，由于污水中的杂物复杂，甚至含有极难搅碎的物质，如铁丝、瓶盖等，很难避免污水泵因堵塞而损坏，必须定时清掏，二污水坑内所散发的臭味不仅污染环境并且对清掏人员的身体健康造成极大伤害。
工作原理：提升器采用冲压式密闭污水箱体，在全密闭状态下运行：提升器根据用户来水量会内置二至四套独立、交替运行的污水排放装置1.提升器中：当其中一台进行污水排放时，其他污水排放装置正常接收用户的排水，，不影响用户的正常使用。
2.首先对污水中的的固态物通过‘反渗透’过滤部件过滤，将杂质和污物全部留在过滤腔中，避免与污水泵发生直接接触，从而杜绝缠绕和堵塞现象，是水泵寿命延长5倍以上。
3.经过滤后的污水通过网状不锈钢导流器进入贮水腔中待处理；当其液位容量达到规定值时，液位监控器通过数据信号传至中央PLC可编程控制系统通知污水泵进行工作。
4.污水泵从贮水腔最低侧部取水，从而将沉淀物与污水进行混流，避免污物在贮水腔壁面的吸附；再通过网状导流管将污水逆向引入过滤腔，使用‘反冲洗’功能将过滤腔中的杂物和固体颗粒随压力水流向室外污水井或管网排放，经检测反冲洗效果极佳。
技术特点1.提升器处理水质可能含腐蚀成分，故配置为抗腐蚀不锈钢材质（可根据用户需求选用其他材质）2.提升器设有多套独立并交替运行的污水排放功能。
3.具有自主知识产权的过滤腔结构采用目前市场上最先进的反渗透工艺，通过加长孔筛及承压套的配合使用彻底隔离杂物和污物，结构上的巧妙设计又具有防堵塞功能。
4.提升器控制系统采用集成式中央控制器进行集中控制，避免人工启停误动作的出现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
污水提升器说明
1、污水提升一体化设备技术要求:污水提升设备应具有杂物不经过水泵，直接提升至室外的功能，不臭、不堵、不用清掏。
1、设备形式：采用箱泵一体化成套设备，全封闭运行，配通气管，确保无异味。
设备配有安全回流装置，安全可靠，能有效防止污水溢出，保证地下室不溢水。
2、设备材质：SUS304不锈钢材质（厚度按国家标准制作），自配套设备基础。
设备外表应整洁、光滑、平整，不能有锋棱、毛刺及明显的碰撞缺陷
3、渣质处理方式：内置过滤反冲洗装置，需具有将污水与杂物分开固液分离的过滤反冲洗装置，杂物不经过水泵自动排出室外，确保后续水泵叶轮不被杂物缠绕而导致水泵频繁出现故障。
能自动清理污水中分离后的杂物，不需人工清理内部沉淀物。
4、控制系统：每套设备各配控制箱1台，含液位超高水位报警、故障报警等。
4.1设备控制系统配有PLC可编程控制器。
通过面板“按钮”的简单操作，可实现“手动/自动”模式转换下的水泵运行。
可编程控制系统需实现如下自动控制功能。
a）水泵使用：水箱内液位达到限定高度即启动2台主泵中的其中一台。
当液位达到下限，泵停机。
工作液位再次到达后，重复上述动作。
b）双泵轮换运行：当水箱液位再次达到限定高度后，启动另一台主泵。
c）任意一台主泵故障后，立即切换到另一台主泵工作，并立即声光报警并自动锁定单泵模式。
d）保护功能：缺相和相序保护，每一路电机均有短路和过载保护。
e）停电再送电自动运行功能：当外部电源停电后，系统停止。
再次来电后即进入自动状态，无需人工启动。
f）手动模式：手动模式时，可单独启停两台主泵及辅助泵，即使PLC故障，也不影响手动功能。
确保应急使用时无后顾之忧。
g）设有报警复位按钮。
4.2 控制箱内断路器、接触器、热继电器、液位控制器、相序继电器等电器
元器件，应采用施耐德、西门子、ABB等品牌。
5、设备工作噪声小于60分贝（距设备1米处的测定值）
6、污水提升一体化装置应具有通气功能，装置应具有良好的密闭功能，防止异味外泄，影响周边环境。
7、应提供明确的一体化成套设备工艺流程图，平剖面图，提供主辅材品牌，产地，型号，规格明细表等技术参数表。
（一）TJP-15-20-2.2/2
（1）潜污泵工况：Q=15m3/h、H=20m、N=2.2KW，数量2台（1用1备）。
采用双泵内置，配可靠液位控制。
（2）设备坑尺寸：2.1m×2.2m×2.1m（H）。
（3）设置位置：分别位于地下负一层
（4）设备进水管为DN150，出水管为DN100，出气管为DN150。
（二）TJP-25-20-3.5/2
（1）潜污泵工况：Q=25m3/h、H=20m、N=3.5KW，数量2台（1用1备）。
采用双泵内置，配可靠液位控制。
（2）设备坑尺寸：2.1m×2.2m×2.1m（H）。
（3）设置位置：分别位于地下负一层集水坑。
（4）设备进水管为DN150，出水管为DN100，出气管为DN150。
内置式污水提升器外置式污水提升器。
