接近开关
◆接近开关工作原理分类:1.电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体。
2.电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。
这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。
◆霍尔开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。
两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。
由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
我厂生产的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。
输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。

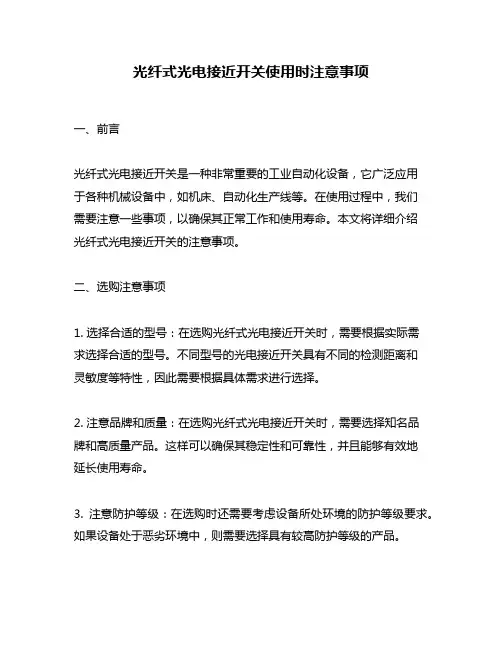

光纤式光电接近开关使用时注意事项
光纤式光电接近开关使用时注意事项一、前言光纤式光电接近开关是一种非常重要的工业自动化设备，它广泛应用于各种机械设备中，如机床、自动化生产线等。
在使用过程中，我们需要注意一些事项，以确保其正常工作和使用寿命。
本文将详细介绍光纤式光电接近开关的注意事项。
二、选购注意事项1. 选择合适的型号：在选购光纤式光电接近开关时，需要根据实际需求选择合适的型号。
不同型号的光电接近开关具有不同的检测距离和灵敏度等特性，因此需要根据具体需求进行选择。
2. 注意品牌和质量：在选购光纤式光电接近开关时，需要选择知名品牌和高质量产品。
这样可以确保其稳定性和可靠性，并且能够有效地延长使用寿命。
3. 注意防护等级：在选购时还需要考虑设备所处环境的防护等级要求。
如果设备处于恶劣环境中，则需要选择具有较高防护等级的产品。
三、安装注意事项1. 安装位置：在安装光纤式光电接近开关时，需要选择合适的安装位置。
一般来说，应该将其安装在需要检测的物体上方或侧面，并且与物体保持一定的距离。
2. 光纤长度：在安装时还需要注意光纤长度。
如果光纤长度过长，则会影响检测精度和响应速度。
因此，在安装时应该尽量缩短光纤长度。
3. 防护措施：在安装过程中，还需要注意防护措施。
例如，在光纤端口处可以添加保护套或外壳，以避免机械损坏或灰尘污染等问题。
四、使用注意事项1. 清洁维护：在使用过程中，需要定期对光纤式光电接近开关进行清洁和维护。
可以使用干净的软布擦拭设备表面，并定期检查设备是否存在损坏或松动等问题。
2. 避免干扰：在使用过程中还需要避免干扰。
例如，不要将其他电子设备放置在附近，以避免信号干扰导致误判。
3. 避免高温环境：在使用过程中还需要避免高温环境。
如果设备长时间处于高温环境中，则可能会导致其性能下降或损坏。
五、维修注意事项1. 维修资质：在进行维修时，需要确保具有相关的维修资质和技能。
不要私自拆卸设备，以免造成更大的损坏。
2. 维修方法：在进行维修时，需要根据实际情况选择合适的维修方法。
欧姆龙接近开关选型样本
欧姆龙接近开关选型样本欧姆龙是全球领先的工业自动化解决方案供应商，他们提供了广泛的开关产品，适用于各种应用场景。
在选型欧姆龙接近开关样本时，需要考虑一些关键因素，如适用环境、工作原理、工作距离、材料和形状选择等。
以下是针对这些关键因素的一些详细信息。
适用环境：在选择欧姆龙接近开关时，首先需要考虑的是应用环境，例如温度、湿度和粉尘等。
欧姆龙提供了适用于各种环境的接近开关产品，例如具有防水、防尘和耐高温特性的型号。
工作原理：欧姆龙接近开关有多种工作原理可供选择，如感应、光电和超声波等。
感应开关通过感应靠近物体的电磁场来进行探测，适用于金属物体；光电开关则使用光束进行探测，适用于非金属物体。
超声波开关则使用超声波波束进行探测，适用于各种物体。
根据具体应用要求进行选择。
工作距离：工作距离是指开关与探测物体之间的最大距离。
根据应用要求选择适合的开关，欧姆龙提供了多种工作距离的开关产品，从几毫米到几米不等。
材料选择：欧姆龙接近开关可适用于不同的材料，如金属、非金属和液体等。
对于金属物体的探测，可以选择磁性开关；对于非金属物体的探测，可以选择光电或超声波开关。
根据被探测物体的材质进行选择。
形状选择：欧姆龙提供了多种形状和安装方式的接近开关，如圆柱形、方形、面贴式和弯曲形等。
选择合适的形状和安装方式可以更好地适应不同的应用场景。
以上是关于选择欧姆龙接近开关样本的一些关键因素和注意事项。
在选型时，需要根据具体的应用要求进行选择，并结合以上因素进行综合考虑。
欧姆龙提供了详细的产品手册和样本，通过仔细研究这些资料，可以更好地选择适合的产品。
m18接近开关接线方法
m18接近开关接线方法m18接近开关是一种常用的传感器设备，用于检测物体的接近与否。
它在工业自动化领域广泛应用，可以实现非接触式的物体检测和位置控制。
本文将介绍m18接近开关的接线方法及相关注意事项。
一、m18接近开关的基本原理m18接近开关是一种电磁感应式开关，它利用物体靠近开关时产生的感应电流来触发开关动作。
当物体靠近开关时，感应电流会改变开关内部的电磁场，从而使开关触发动作。
通过检测开关的触发信号，可以判断物体的存在与否，从而实现相应的控制。
二、m18接近开关的接线方法m18接近开关通常有三个引脚，分别是公共端（COM）、常开端（NO）和常闭端（NC）。
根据具体的应用需求，可以选择不同的接线方式。
1. NPN接线方式NPN接线方式是m18接近开关最常见的接线方式之一。
在NPN接线方式下，常开端（NO）和公共端（COM）之间接入外部负载，常闭端（NC）不使用。
当检测到物体时，开关的常开端与公共端之间形成导通通路，外部负载得到电流，从而实现相应的控制。
接线步骤如下：（1）将开关的公共端（COM）接入电源的负极，即地线；（2）将开关的常开端（NO）接入外部负载；（3）将外部负载的另一端接入电源的正极，即电源线。
2. PNP接线方式PNP接线方式与NPN接线方式类似，只是开关的极性相反。
在PNP 接线方式下，常开端（NO）和公共端（COM）之间接入外部负载，常闭端（NC）不使用。
当检测到物体时，开关的常开端与公共端之间形成断路，外部负载得不到电流，从而实现相应的控制。
接线步骤如下：（1）将开关的公共端（COM）接入电源的正极，即电源线；（2）将开关的常开端（NO）接入外部负载；（3）将外部负载的另一端接入电源的负极，即地线。
三、m18接近开关的注意事项在使用m18接近开关时，需要注意以下几点：1. 选择适当的工作电源：m18接近开关通常有不同的工作电源供选择，如DC 10-30V和AC 90-250V。
接近开关 说明书
/接近开关使用说明书■ 接近开关● 感谢您对本公司产品的依赖，当您使用我公司产品时，请务必参阅本说明，以免因操作失误而造成不必要的损失。
●用途：适用于机床限位、检测、计数、测速、液面、自动线作定位发讯号等多种控制。
广泛应用于机械、矿山、冶金、塑料、纺织、烟草、电力、铁路、军工等部门。
● 产品型号 。
互换于本公司型号 。
接线图如图 。
■ 接线方式图1.PNP常开型（常闭） 4.NPN常开型（常闭）7.直流二线常开型（常闭）2.交流二线常开（常闭） 5.交流四线一开一闭8.交流二线常开常闭3.PNP常开+常闭型 6.NPN常开+常闭型9.交流五线触点输出■ 动作距离（Sa）设定● 开关的动作距离请设定在80％标准动作距离（Sn）内，以免开关工作受温度、电压等影响。
● 当检测其他金属时，开关有不同的动作距离（图1）● 当开关用作测量动作频率或其调整场合，请将开关的动作距离设定在1/2标准动作距离外，开关在此位置可获得最大的动作频率。
●电容式接近开关的动作距离设定，请参阅电容式接近开关的使用说明。
检测距离(mm)标准检测体 图2检测体大小对检测距离的影响■ 开关使用注意事项：● 直流电源必须使用绝缘变压器，请勿使用自耦变压器：● 严禁通电接线，严格按接线图上色标接线。
● 若有电路线，动力线通过天关引线附近时，为防止开关误动作和损坏，请使用金属管配线。
×错误接线 √正确接线● 交流接近开关一般不宜并联或串联使用。
建议改用继电器串，并联使用。
● 交流型开关，必须经过负载接电源，若直接将开关接电源会损坏开关。
×错误接线√正确接线● 接近开关的引线长度请在200米以下，以免电压降过大。
■ 电容式接近开关的使用说明● 电容式接近开关不仅能检测金属，而且能检测塑料、玻璃、水、油等物质，因各种检测的导电率和介电常数、吸水率、体积的不同故相应检测距离也不同，对于接地的金属可获得最大的检测距离。
■ 不同检测体和检测距离检测距离检测体(Sn为约定动作距离）● 电容式接近开关不宜安装在高频电场附近，如高频焊机、超声波发生器等，以免发生误动作。
接近开关工作原理
接近开关工作原理概述：接近开关是一种常用的电子元件，用于检测物体的接近或离开，并将这种状态转换为电信号输出。
它在自动化控制系统中广泛应用，可以实现物体的非接触式检测和控制。
本文将详细介绍接近开关的工作原理、分类、应用以及选型注意事项。
一、工作原理：接近开关的工作原理基于不同的物理原理，常见的有磁性、电感、电容、光电和超声波等。
以下将分别介绍这些原理：1. 磁性接近开关：磁性接近开关利用磁场的作用，当检测到磁性物体靠近时，磁场发生变化，从而使开关动作。
例如，磁簧开关就是一种常见的磁性接近开关，它由磁簧和触点组成，当磁簧受到外界磁场的影响时，触点闭合或断开。
2. 电感接近开关：电感接近开关利用线圈的电感变化来检测物体的接近。
当有金属物体靠近时，金属物体对线圈的电感产生影响，从而改变线圈的电感值，使开关发生状态变化。
电感接近开关常用于金属物体的检测。
3. 电容接近开关：电容接近开关利用电容的变化来检测物体的接近。
当有物体靠近电容接近开关时，物体与电容传感器之间形成一个电容耦合，导致电容值的变化，从而触发开关动作。
电容接近开关适用于非金属物体的检测。
4. 光电接近开关：光电接近开关利用光的传播和接收来检测物体的接近。
它由发光器和接收器组成，当物体靠近时，光线被遮挡或反射，从而改变接收器接收到的光强度，触发开关动作。
光电接近开关适用于颜色、透明度不同的物体检测。
5. 超声波接近开关：超声波接近开关利用超声波的传播和接收来检测物体的距离。
超声波发射器发出超声波信号，当信号遇到物体并被反射回来时，接收器接收到反射信号，并通过计算时间差来确定物体与开关的距离。
超声波接近开关适用于大距离、不受物体材料影响的检测。
二、分类：根据工作原理和形状结构，接近开关可以分为多种类型。
以下将介绍几种常见的接近开关类型：1. 传感器式接近开关：传感器式接近开关是一种非触点式的接近开关，它通过感应物体的接近来触发开关动作。
根据工作原理的不同，传感器式接近开关又可细分为磁性、电感、电容、光电和超声波等类型。
接近开关NPN和PNP区别-资料类
接近开关NPN和PNP区别－资料类关键信息项：1、接近开关类型：NPN 型、PNP 型2、工作原理3、输出信号特点4、电源极性要求5、负载连接方式6、适用场景1、接近开关概述11 接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（PLC）装置提供控制指令。
2、 NPN 型接近开关21 NPN 型接近开关的工作原理当有物体靠近接近开关时，感应面产生的电磁场会使内部的三极管导通。
对于 NPN 型，电流从电源正极经过负载，流入三极管的集电极（C），再从发射极（E）流出到电源负极，形成回路。
211 NPN 型接近开关在导通时，输出端（OUT）与 0V （即电源负极）之间的电阻很小，接近 0 欧姆，输出低电平信号。
212 NPN 型接近开关在没有物体靠近时，三极管处于截止状态，输出端与 0V 之间呈现高阻态，输出高电平信号。
3、 PNP 型接近开关31 PNP 型接近开关的工作原理当物体靠近接近开关时，同样会使内部三极管导通。
但对于 PNP 型，电流从电源正极流入三极管的发射极（E），再从集电极（C）流出，经过负载回到电源负极。
311 PNP 型接近开关在导通时，输出端（OUT）与电源正极之间的电阻很小，接近 0 欧姆，输出高电平信号。
312 PNP 型接近开关在没有物体靠近时，三极管截止，输出端与电源正极之间呈现高阻态，输出低电平信号。
4、 NPN 和 PNP 型接近开关的电源极性要求41 NPN 型接近开关通常需要连接到直流电源的正极和 0V 端，其负载一般连接在电源正极和输出端之间。
411 为确保 NPN 型接近开关正常工作，电源的电压和电流需满足其规格要求。
42 PNP 型接近开关则相反，其电源连接是 0V 端和直流电源的正极，负载连接在 0V 端和输出端。
421 与 NPN 型相同，PNP 型接近开关对电源的参数也有特定的要求。
接近开关简介及选用原则
金融、博物馆、金库等重地，通常都装有由各种接近开关组成的防盗装置。在测量技术中， 如长度，位置的测量；在控制技术中，如位移、速度、加速度的测量和控制，也都使用着大 量的接近开关。
四、 选用注意事项 在一般的工业生产场所，通常都选用涡流式接近开关和电容式接近开关。因为这两种接 近开关对环境的要求条件较低。当被测对象是导电物体或可以固定在一块金属物上的物体 时，一般都选用涡流式接近开关，因为它的响应频率高、抗环境干扰性能好、应用范围广、 价格较低。若所测对象是非金属（或金属）、液位高度、粉状物高度、塑料、烟草等。则应 选用电容式接近开关。这种开关的响应频率低，但稳定性好。安装时应考虑环境因素的影响。 若被物为导磁材料或者为了区别和它在一同运动的物体而把磁钢埋在被测物体内时，应选用 霍尔接近开关，它的价格最低。 在环境条件比较好、无粉尘污染的场合，可采用光电接近开关。光电接近开关工作时对 被测对象几乎无任何影。因此，在要求较高的传真机上，在烟草机械上都被广泛地使用。 在防盗系统中，自动门通常使用热释电接近开关、超声波接近开关、微波接近开关。有 时为了提高识别的可靠性，上述几种接近开关往往被复合使用。 无论选用哪种接近开关，都应注意对工作电压、负载电流、响应频率、检测距离等各项 指标的要求。 电感式传感器 1． 电感式传感器工作原理 电感式传感器由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交 变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致 振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触 发驱动控制器件，从而达到非接触式之检测目的。
2． 传感器选型指南 选择的依据是要决定哪一个是合适的传感器原理。这取决于将要测定的目标的材料。 如果目标是金属的，那么需要一个电感传感器。 如果目标是塑料做的，纸做的；பைடு நூலகம்（油基或水基）流体、颗粒、或者粉末，那么需要一 个电容传感器。 如果目标带有磁性，那么电磁传感器是合适的。 为你的应用选择最佳传感器的 4 个步骤： 步骤 1 按外壳形状 步骤 2 按动作距离 步骤 3 按电气数据和输出形式 步骤 4 按其它技术参数 步骤 1 按外壳形状
接近开关的术语解释
负载
负载
23
接近开关的术语解释（7）
导通压降：接近开关在导通状态 时，开关内部的输出三极管集电极与 发射极之间的电压降。一般情况下， 导通压降约为0.3V。
导通压降
2024/7/19
0.3V
25
接近开关的接线方法举例
以NPN、常开型为例来说明 接线方法
OUT端与GND端的压降Uces约为0.3V，流 过KA的电流IKA=（VCC-0. 3）/RKA。若IKA大于 KA的额定吸合电流，则KA能够可靠吸合。
接近开关简介
接近开关又称无触点行程开关。它能在一定 的距离（几毫米至几十毫米）内检测有无物体靠 近。当物体进入其设定距离范围内时，就发出 “动作”信号，该信号属于开关信号（高电平或 低电平）。
接近开关能直接驱动中间继电器。多数接近 开关已将感辨头和测量转换电路做在同一壳体内， 壳体上多带有螺纹或安装孔，以便于安装和调整。
五、电涡流接近开关原理框图
2024/7/19
10
六、常见接近开关的型号说明
（摘自浙江·洞头开关厂资料）
2024/7/19
11
七、接近开关的术语解释（1）
1.动作（检测）距离: 被测体按一定方式移 动时，从基准位置（接近开关的感应表面）到开关 动作时测得的基准位置到检测面的空间距离的标称 值。
2.设定距离：指整定距离，一般为额定动作距 离的0.8倍，以保证工作可靠。
接近开关的安装方式
齐平式安装
非齐平式安装
2024/7/19
17
接近开关的术语解释（4）
响应频率f ：按规定，在1秒的时间间隔 内， 接近开关动作循环的最大次数，重复 频率大于该值时，接近开关无反应。
响应时间t ：接近开关检测到物体时刻 到接近开关出现电平状态翻转的时间之差。 可用公式换算： t=1/ f
TK接近开关使用说明书
感谢您对东崎电气公司产品的信赖，当您使用我公司产品时请务必参阅本说明，以免因操作失误而造成不必要的损失。
一、型号及含义
代号 电感式 电容式
接插型式 空白 无插头
直插式
弯插式
外形特点
S 小方柱型 W 扁平型 H 凸字型 8 M8圆柱型 12 M12圆柱型 18 M18圆柱型 22 M22圆柱型 30 M30圆柱型
AC 90～250V ≤5Hz
≤200mA(DC24V)
10～300mA
TK□-18□□□
外型 及
安装尺寸
5.0
45.0±0.2
() ()
M8×1.0
输出形式
型 NO常开
号 NC常闭 检测距离 设定距离 工作电压 动作频率 输出电流 安装方式
DC(三线制)
NPN
PNP
TK-8N2B
TK-8P2B
┄┄
检测距离
8.0mm
15.0mm
设定距离
1～8mm可调
2～15mm可调
工作电压 动作频率
D C 10 ～ 30 V AC 1 5 0～ 2 50 V
≤50Hz
≤ 10Hz
DC 10～30V ≤50Hz
AC 150～250V ≤10Hz
输出电流
≤200mA
10～200mA
≤200mA
10～200mA
5mm/8mm 5mm：0～4.0mm 8mm：0～6.4mm
DC 10～30V 5mm≤400Hz 8mm≤200Hz
≤200mA(DC24V)
AC 90～250V ≤20Hz 10～300mA
5mm:埋入式 8mm:非埋入式
KKTKC01-A/0-第3页
工程技术中心常用开关的选型与使用规范
工程技术中心常用开关选型与使用规范总则第一条 为了统一工程技术人员的设计行为，方便设计人员合理选用开关型号，正确安装与使用开关，根据前期项目的实际使用状况，经过归纳和总结，制定本常用规范。
第二条 工程技术人员在实际设计过程中，应优先选用本规范。
第三条 除非使用厂家特别指定外，原则上应选用本规范指定型号。
行程开关第四条 行程开关的选型行程开关的选型主要采用欧姆龙（OMRON）和山武（YAMATAKE）两个品牌。
第五条 行程开关的形式行程开关的形式主要采用短柄和长柄两种。
第六条 行程开关的型号及生产厂家序号开关型号生产厂家备注1WLCA2-2NLD欧姆龙OMRON2WLCA12-2NLD欧姆龙OMRON31LS-J550EC山武YAMATAKE41LS-J553EC山武YAMATAKE第七条 行程开关的主要技术参数第八条 行程开关选型及布置注意事项行程开关选用时要根据使用场合及安装位置确定行程开关的形式（长柄或短柄）在空气开放部、润滑部等有湿气和润滑油的部位要避开布置带指示灯的行程开关要布置在能看得到指示灯的位置摆杆的安装角度为了更换时的方便，要与、限位开关本体成直角，或者本体的中心线方向。
(杆安装角度范围±３ﾟ)，见下图示行程开关布置的位置要有装卸空间和扳手空间，在开关出线口要有一定空间，见下图示行程开关选用时要注意开关的动作类型，尽量要选用过行程型 90°的（除客户特别指定外） 防爆区和高温区要分别选用防爆和高温的行程开关第九条 行程开关支架的选用行程开关支架优先选用标准图号的开关支架，特殊场合使用的开关支架可考虑在标准开关支架基础上作局部改动后使用接近开关第十条 接近开关的选型接近开关的选型主要采用图尔克（TURCK）和欧姆龙（OMRON）两个品牌。
第十三条 接近开关的主要技术参数图尔克（TURCK）接近开关有碎屑，铁粉的场合，不可以向上安装接近开关指示灯要布置在能看得到的位置防爆区和高温区要分别选用防爆和高温的接近开关光电开关第 12 页，共 12 页。
简述接近开关优缺点
简述接近开关优缺点接近开关是一种常见的电子元件，用于控制电路的开关状态。
它具有许多优点和缺点，下面将对其进行简要的描述。
接近开关的优点之一是其响应速度快。
当有物体靠近开关时，它能够迅速地检测到并切换电路的状态。
这使得接近开关在许多自动化系统中得到广泛应用，例如工业生产线上的物体检测和控制。
接近开关的安装和使用相对简单。
它通常具有紧凑的设计和简单的接线方式，可以方便地安装在机械设备或电路板上。
此外，接近开关通常只需要连接几根导线即可实现开关功能，使得电路的布线更加简洁和清晰。
接近开关还具有较长的使用寿命和较低的维护成本。
由于接近开关没有机械接触部件，因此其寿命相对较长。
与传统的机械开关相比，它不容易受到磨损和破坏。
这减少了维护和更换开关的频率，降低了维护成本。
然而，接近开关也存在一些缺点。
首先，它对物体的材料和性质比较敏感。
某些接近开关只能检测特定类型的物体，例如金属或非金属。
如果物体的性质与开关的要求不匹配，开关可能无法正常工作，导致误操作或故障。
接近开关的灵敏度受到环境因素的影响。
例如，温度的变化、湿度的增加或电磁干扰等都可能影响接近开关的性能。
这需要在选择和使用接近开关时要注意环境条件，并采取适当的措施来保护开关。
接近开关的成本相对较高。
由于其采用了先进的传感技术和材料，使得接近开关的制造成本较高。
因此，与传统的机械开关相比，接近开关的价格较高。
这在一些低成本的应用场景中可能不太适用。
总的来说，接近开关具有快速响应、简单安装、长寿命和低维护成本的优点。
然而，它也存在对物体性质敏感和受环境影响的缺点，以及较高的价格。
因此，在选择和应用接近开关时，需要综合考虑其优缺点，并根据具体的应用需求进行合适的选择。
接近开关
1 接近开关接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。
接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
接近开关又称无触点接近开关，是理想的电子开关量传感器。
当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。
2 性能特点在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。
利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。
当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。
通常把这个距离叫“检出距离”。
但不同的接近开关检出距离也不同。
有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。
不同的接近开关，对检测对象的响应能力是不同的。
这种响应特性被称为“响应频率”。
3 种类因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知”方法也不同，所以常见的接近开关有以下几种：3.1 无源接近开关这种开关不需要电源，通过磁力感应控制开关的闭合状态。
当磁或者铁质触发器靠近开关磁场时，和开关内部磁力作用控制闭合。
特点：不需要电源，非接触式，免维护，环保。
《接近开关简介》课件
智能化技术
通过引入人工智能和机器学习算法，提高接近开 关的智能感知和决策能力。
微型化技术
随着微纳米技术的进步，接近开关将趋向于更小 尺寸，便于集成和隐蔽安装。
应用领域的拓展
智能家居
接近开关将广泛应用于智能家居设备，实现自动化控制和节能。
医疗健康
功能。
物流分拣系统
在物流分拣系统中，接近开关用 于检测包裹的位置和大小，实现
快速、准确的分拣。
安全防护系统
02
03
电梯安全防护
接近开关用于检测电梯门 是否关闭，防止夹人和意 外伤害。
工厂安全防护
在工厂中，接近开关用于 检测工人与危险设备之间 的距离，避免发生意外事 故。
消防报警系统
在消防报警系统中，接近 开关用于检测烟雾、火焰 等危险源，及时发出报警 信号。
接近开关可应用于医疗设备中，如监测病人生命体征和医疗器械的 自动控制。
智能交通
在智能交通领域，接近开关可用于车辆检测、交通信号控制等。
市场前景分析
市场需求增长
01
随着智能化、自动化需求的提升，接近开关市场需求将持续增
长。
竞争格局变化
02
技术创新将推动市场洗牌，具备技术优势的企业将占据更大市
场份额。
工作原理基于磁感应、光电效应、电容变化等原理，通过感知物体的 接近并输出相应的电信号，实现对物体位置的检测和控制。
种类与特点
根据工作原理的不同，接近开关可以分为磁性接近开关、光电式接近开关、电容 式接近开关等。
每种类型的接近开关都有其独特的特点和应用范围，如磁性接近开关对铁磁性物 体的检测效果好，而光电式接近开关则对透明物体的检测较为敏感。
接近开关工作原理
接近开关工作原理概述：接近开关是一种常用的传感器，广泛应用于工业自动化领域。
它能够检测物体的接近或者离开，并将信号传递给控制系统。
本文将详细介绍接近开关的工作原理、分类、应用以及选型注意事项。
一、工作原理：接近开关的工作原理基于不同的物理原理，主要包括磁性原理、电感原理、光电原理和超声波原理。
1. 磁性原理：磁性接近开关利用物体对磁场的影响来检测物体的接近或者离开。
当物体挨近磁性接近开关时，物体味改变磁场的分布，从而引起接近开关内部的磁场变化，进而触发开关。
2. 电感原理：电感接近开关利用物体对感应电流的影响来检测物体的接近或者离开。
当物体挨近电感接近开关时，物体味改变感应电流的分布，从而引起接近开关内部感应电流的变化，进而触发开关。
3. 光电原理：光电接近开关利用物体对光的遮挡来检测物体的接近或者离开。
光电接近开关由发光器和接收器组成，当物体挨近开关时，会遮挡光线的传播路径，从而引起接收器接收到的光强度的变化，进而触发开关。
4. 超声波原理：超声波接近开关利用物体对超声波的反射来检测物体的接近或者离开。
超声波接近开关由发射器和接收器组成，发射器发射超声波，当物体挨近开关时，超声波会被物体反射回来，接收器接收到反射回来的超声波信号，从而触发开关。
二、分类：根据接近开关的工作原理和结构特点，可以将接近开关分为磁性接近开关、电感接近开关、光电接近开关和超声波接近开关。
1. 磁性接近开关：磁性接近开关主要由磁场感应元件和输出开关组成。
它适合于检测金属物体，具有灵敏度高、可靠性好的特点。
常见的磁性接近开关有磁簧开关、霍尔元件开关等。
2. 电感接近开关：电感接近开关主要由线圈和输出开关组成。
它适合于检测金属物体，具有高频响应和抗干扰能力强的特点。
常见的电感接近开关有铁芯电感开关、无铁芯电感开关等。
3. 光电接近开关：光电接近开关主要由发光器、接收器和输出开关组成。
它适合于检测非金属物体，具有无触点、寿命长的特点。
接近开关使用说明书
接近开关使用说明书一、介绍接近开关是一种常用的非接触式开关设备，用于检测或感应物体的接近、位置、速度等参数。
它广泛应用于自动化控制系统中，用于测量、监测和控制各种机械、电力、化工、铁路等领域的设备和工艺。
二、工作原理接近开关基于感应原理工作，它通过发射和接收电磁信号来实现物体的探测。
当被检测物体靠近接近开关时，物体的存在会改变接近开关周围的电磁场，从而被接近开关检测到并触发相应的动作。
三、分类接近开关按照工作原理和输出信号类型可以分为以下几类：1. 非接触式接近开关：采用电磁感应原理，探测物体接近并改变周围电磁场，常见的有磁簧开关和电容开关。
2. 光电式接近开关：通过发射光束并接收反射光束来实现探测，常见的有红外线和激光光电开关。
3. 超声波接近开关：利用超声波的传播和反射原理进行物体探测，适用于复杂环境下的探测。
4. 线圈式接近开关：通过检测铁磁物体对磁力感应线圈的影响，实现控制电路的动作。
5. 压电式接近开关：利用压电晶体的压电效应实现物体的接近探测，适用于高温和耐腐蚀环境。
四、安装和调试在安装接近开关之前，首先需要确保电源已经断开。
接近开关通常具有输入和输出端子，输入端子连接电源，输出端子连接控制电路。
在安装时，需注意以下几点：1. 选择适当的安装位置：接近开关应安装于需要探测物体的附近，确保物体可以有效地接触到开关。
2. 调整探测距离：一些接近开关具有可调节的探测距离，根据实际需求进行调整。
3. 防止干扰：避免将接近开关安装在强磁场、高温、湿润等可能影响正常工作的环境中。
接近开关安装注意事项
接近开关安装注意事项
1. 在安装接近开关之前，先确保电源已经断开，以避免触电风险。
2. 根据所安装的接近开关类型和材质，选择合适的安装位置。
一般来说，接近开关应安装在要检测的物体附近，保持一定的接触距离。
3. 仔细研读接近开关的安装说明书，确保理解所有的安装细节和操作步骤。
4. 根据安装说明书提供的尺寸，选择适合的孔径或安装槽，确保接近开关可以正确固定在设备上。
5. 使用合适的工具和固定件，将接近开关牢固地安装在设备上，确保其稳定性和可靠性。
6. 在安装之前，检查接近开关的线缆是否完整，避免出现断线或接触不良的情况。
7. 尽量避免接近开关与其他部件或物体发生碰撞，以免影响其工作性能。
8. 安装完成后，再次检查接近开关的线缆连接是否牢固，以及安装位置是否正确。
9. 重新接通电源后，测试接近开关的工作状态，确保其能够正常检测和响应。
10. 定期检查接近开关的工作状态，清理积尘和维护设备，以保证其长期的稳定运行。
Autonics 电感型接近开关 说明书
规格
型号名
检测距离 应差距离 标准检测物 设定距离 电源电压
使用电压范围
消耗电流 响应频率 残留电压 温度影响 控制输出 绝缘阻抗
耐电压 耐振动 抗冲击 指示灯
PR08-1.5DN PR08-1.5DP PR08-1.5DN2 PR08-1.5DP2 PRL08-1.5DN PRL08-1.5DP PRL08-1.5DN2 PRL08-1.5DP2 PRW08-1.5DN PRW08-1.5DP PRW08-1.5DN2 PRW08-1.5DP2 PRW08-1.5DN-V PRW08-1.5DP-V PRWL08-1.5DN PRWL08-1.5DP PRWL08-1.5DN2 PRWL08-1.5DP2
PR18-8DN PR18-8DP PR18-8DN2 PR18-8DP2 PRL18-8DN PRL18-8DP PRL18-8DN2 PRL18-8DP2 PRW18-8DN PRW18-8DP PRW18-8DN2 PRW18-8DP2 PRWL18-8DN PRWL18-8DP PRWL18-8DN2 PRWL18-8DP2
-
5
35
42
2,000
-
5
35
42
300
44
5
35
42
300
44
5
35
42
5，3芯（导体截面积0.3mm ，绝缘体直径 1.25）
连接示例
连接器 接线图
21 34
NPN
棕
黑 蓝
+V 负载
0V
PNP
21 棕 34 黑
蓝
+V
负载 0V
相互干扰及周围金属的影响
个以上的接近开关如下图所示，面对面或并列安装时，频率干扰易引起误动作， 安装时间距需在下表标记的尺寸以上
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选用接近开关的注意事项
在各类开关中,有一种对接近它物件有“感知”能力的元件——位移传感器。
利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的,这就是接近开关。
在一般的工业生产场所,通常都选用涡流式接近开关和电容式接近开关。
选用接近开关有哪些要注意的呢？
因为这两种接近开关对环境的要求条件较低。
当被测对象是导电物体或可以固定在一块金属物上的物体时,一般都选用涡流式接近开关,因为它的响应频率高、抗环境干扰性能好、应用范围广、价格较低。
若所测对象是非金属(或金属)、液位高度、粉状物高度、塑料、烟草等。
则应选用电容式接近开关。
这种开关的响应频率低,但稳定性好。
安装时应考虑环境因素的影响。
若被物为导磁材料或者为了区别和它在一同运动的物体而把磁钢埋在被测物体内时,应选用霍尔接近开关,它的价格最低。
在环境条件比较好、无粉尘污染的场合,可采用光电接近开关。
光电接近开关工作时对被测对象几乎无任何影。
因此,在要求较高的传真机上,在烟草机械上都被广泛地使用。
在防盗系统中,自动门通常使用热释电接近开关、超声波接近开关、微波接近开关。
有时为了提高识别的可靠性,上述几种接近开关往往被复合使用。
无论选用哪种接近开关,都应注意对工作电压、负载电流、响应频率、检测距离等各项指标的要求。
