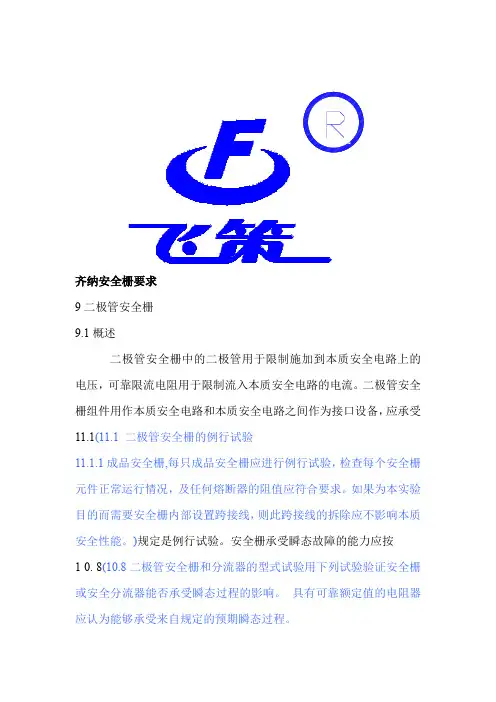

(安全生产)齐纳安全栅要求

齐纳安全栅要求9二极管安全栅9.1概述二极管安全栅中的二极管用于限制施加到本质安全电路上的电压，可靠限流电阻用于限制流入本质安全电路的电流。

二极管安全栅组件用作本质安全电路和本质安全电路之间作为接口设备，应承受11.1(11.1 二极管安全栅的例行试验11.1.1成品安全栅,每只成品安全栅应进行例行试验，检查每个安全栅元件正常运行情况，及任何熔断器的阻值应符合要求。

如果为本实验目的而需要安全栅内部设置跨接线，则此跨接线的拆除应不影响本质安全性能。

)规定是例行试验。

安全栅承受瞬态故障的能力应按1 0. 8(10.8二极管安全栅和分流器的型式试验用下列试验验证安全栅或安全分流器能否承受瞬态过程的影响。

具有可靠额定值的电阻器应认为能够承受来自规定的预期瞬态过程。

二极管应有制造商技术说明书或通过下列试验表明能够承受峰值电压Um除以熔断器电阻（最低环境温度时）及其串联的可靠电阻阻值之和的电流。

每一种型式的二极管在其使用方向（齐纳二极管为齐纳方向）应能承受重复5次持续时间为50uS的矩形电流脉冲试验，每两次间隔为20mS。

脉冲幅值由Um峰值除以熔断器在最低环境温度是“冷态”电阻（加在电路中串联的可靠电路阻值）确定。

在制造商数据表明在该电流下预先击穿时间大于50uS时，该电流脉冲宽度将变成实际预先击穿时间。

在实际击穿时间不可能从制造商获得现场数据时，10只熔断器应承受上述预期电流，并测定预先击穿时间。

如果该值大于50uS可以使用该值。

应在该试验前和试验后用相同的电流测量二极管电压，测试电流应用元件制造商规定的电流。

测量电压之差应不大于5%（5%的差值包括试验设备的测量部确定度）。

试验时观察到的升压的最高电压，应认为是用上述对半导体限流器件同样方法施加的一系列脉冲的峰值电压。

上述器件试验结束后，应对照元件制造商规定的技术参数进行一致性核对。

对特定制造商制造的同一类器件，仅需要对具有特定电压的典型样品进行试验，以证明该类器件符合要求。

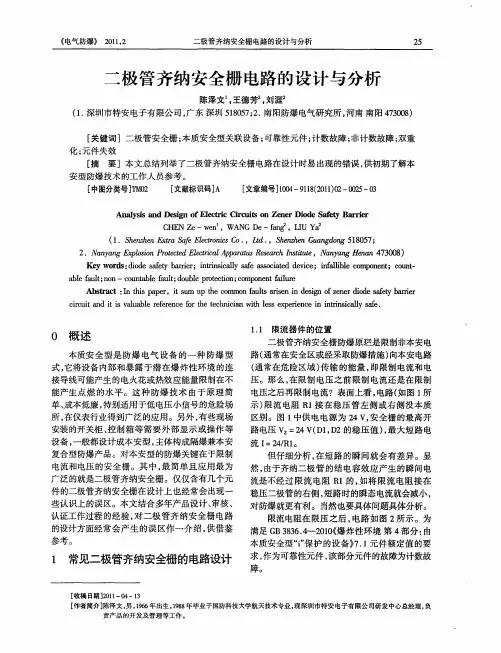

二极管齐纳安全栅电路的设计与分析

通常，由于安全栅电路是在确保电路正常工作的基础上增加了限流、限压元件，原则是应确保对电路正常功能没有影响。当引入限流、压元限件确实对电路功能产生影响时应改变安全栅的结构。
２１二级管稳压参数的选择．
设备》７３中．对于熔断器的要求。
Ｒｔ一电阻１５
ｖ一安全栅的最高开路电压２
Ｉ一最大短路电流＝Ｖ／２Ｄ、２２ＲｌＤ一齐纳二极管
图２限压后的安金栅电路图
２１（００爆炸性环境第４分：部由本质安全型“” ｉ保护的设备》７３第．条和８４．条对保护熔断器和限流电阻规定：足上述规定的保护熔断器和限流满电阻应认为仅出现开路故障，并认为是计数故障。假如标准没有此条款，电阻和熔断器采用双重化（只串联）必要的。两是
ａｌａｌ；ｏ－ｏｎａｌａｌ；ｏｂｅｐｏｅ６ｎｃｍｐｎｎｉｒｂｅｆｕｔｎｎ— ｃｕｔｂｅｆｕｔｄｕｌｒｔｃｏ；ｏｏｅｔａｌｅｆｕ
Ａｂｔａｔ：ｎｔｉｐｐｒｔＳｌｐｔｅｃｍｌＯｕｔａｉｎｉｅｉｎｏｎｒｄｏｅｓｆｔａｅｓｒｃＩｓａｅ，ｉｌｌｏＴｎｆｌｒｓｎｄｓｆｚｅｉｄａｅｂｍｒｈｌｕｈｌａｓｅｇｅｙ
１常见二极管齐纳安全栅的电路设计
【收稿日期］１ — ４３２１０ —１０
［作者简介］陈泽文，，６年出生，８年毕业于国防科技大学航天技术专业，男１６９１８９现深圳市特安电子有限公司研发中心总经理，负

齐纳式安全栅

齐纳式安全栅齐纳式安全栅是一种常见的安全防护设备，广泛应用于工业生产现场、机械设备、物流仓储等领域。

它通过固定在设备或场地周边，形成一道物理屏障，起到防护作用，保障人员和设备的安全。

齐纳式安全栅的设计和使用对于工作场所的安全管理具有重要意义。

首先，齐纳式安全栅的设计要符合相关的安全标准和规范。

在制定安全栅的设计方案时，需要充分考虑工作场所的实际情况，包括设备运行的特点、人员的活动范围、可能存在的安全隐患等因素。

同时，还需要参考国家和行业相关的安全标准，确保安全栅的设计符合法律法规的要求，能够有效地起到防护作用。

其次，安全栅的安装和使用也至关重要。

安全栅需要固定在设备或场地的周边，并且需要保证结构稳固、牢固可靠。

在安装过程中，需要严格按照设计方案和操作规程进行，确保安全栅能够正常运行并且不会因为安装不当而出现安全隐患。

同时，使用人员需要接受相关的安全培训，了解安全栅的作用和使用方法，严格按照操作规程进行操作，确保安全栅的有效使用。

另外，定期的维护和检查也是确保安全栅正常运行的关键。

安全栅作为重要的安全防护设备，需要定期进行检查和维护，确保其各项功能正常。

一旦发现安全栅存在损坏或者故障，需要及时进行修复或更换，避免因为安全栅失效而导致的安全事故发生。

定期的维护和检查可以有效地延长安全栅的使用寿命，保障设备和人员的安全。

总的来说，齐纳式安全栅作为一种重要的安全防护设备，在工业生产和物流仓储等领域发挥着重要的作用。

通过合理的设计、严格的安装和使用、定期的维护和检查，可以确保安全栅能够有效地起到防护作用，保障工作场所的安全。

因此，对于安全栅的设计、安装和使用，需要高度重视，严格按照相关规范和标准进行，确保安全栅的有效运行，为工作场所的安全管理提供有力的保障。

安全栅的种类和应用

安全栅的种类和应用一、安全栅的作用本质安全(IS)是仪表系统采用的防爆技术，安全栅设置在安全区域的控制室设备与危险区域的本安设备之间，传输信号或能量。

安全栅利用电路限流限压，从而约束安全区域传递能量给危险区域设备。

处于危险场所的本安设备在这样的能量下能够正常工作，但这样的能量不足以引燃爆炸环境，即使本安设备自身发生故障，也不会产生任何足以引燃的电火花或发热表面。

因此，无论是安全场所的控制室设备还是危险场所的本安设备发生故障，只要安全栅的限流限压电路正常工作，整个系统都会处于安全状态，不会产生爆炸。

二、安全栅的分类安全栅分为齐纳式安全栅和隔离式安全栅两类。

齐纳式安全栅是最早出现的安全栅。

它的核心元件是齐纳二极管，限流电阻及快速熔断丝。

齐纳管电流简单，在现场使用时容易出现系统电源波动、干扰，导致设备损坏，并且由于其需要本安接地，因此在实际应用中较少。

隔离式安全栅不仅能够限压限流,还能电流隔离。

隔离室安全栅主要由限能单元、信号及电源隔离单元、信号处理单元组成。

与齐纳式安全栅相比，隔离式安全栅在性能上大大优于齐纳式安全栅：①采取三方隔离方式，不需使用隔离式仪表；②降低危险区的仪表要求，现场不需使用隔离式仪表；③运行过程中稳定性和抗干扰能力大大增强，使整个系统的可靠性大幅提高;④有强大的信号处理能力，可以接受并处理多种信号，例如热电偶、热电阻、频率等信号；⑤为同一信号源的两台设备提供两路相互隔离的信号，并且两设备信号无干扰，同时所连接设备互相之间的电气安全绝缘性能也有所提高。

三、安全栅在仪表中的应用在石油化工生产过程中，需要利用现场仪表对压力、温度、流量、液位等方面的进行监测，以此保障生产能够正常顺利地进行。

安全栅作为仪表控制系统的安全保持器，它需要接收并处理来自危险区的信号，并传送给安全区或危险区处理后的安全信号。

尽管现场仪表信号类型各不相同，但是从整体而言，基本上可以分为两种：输入安全栅和输出安全栅。

常见的安全栅结构形式分为齐纳式和隔离式模版

常见的安全栅结构形式分为齐纳式和隔离式模版安全栅是一种常见的构造保护措施，用于在建筑物施工或其他工程施工过程中保护工人和周围的人免受潜在的危险。

常见的安全栅结构形式主要分为齐纳式和隔离式模板。

一、齐纳式安全栅1. 齐纳式安全栅的定义齐纳式安全栅是一种通常用于高层建筑施工的安全防护栅栏。

它由水平杆、立柱、跳板和防护网等组成，通常固定在建筑物的立柱或层板上。

2. 齐纳式安全栅的结构特点齐纳式安全栅由水平杆和立柱构成，可以有效地防止人员从高处坠落。

其结构特点如下：- 水平杆：水平杆通常由钢管或者钢板制成，具有足够的强度和刚度，以保证人员的安全。

- 立柱：立柱通常由钢管制成，固定在建筑物的立柱上，支撑和固定整个安全栅。

- 跳板：跳板是安装在水平杆之间的工作平台，用于施工人员进行工作和行走。

- 防护网：防护网通常由耐候钢丝绳编织而成，具有一定的强度和弹性，可以有效地阻止人员从高处坠落。

3. 齐纳式安全栅的应用齐纳式安全栅广泛应用于高层建筑的施工过程中，可以提供安全的工作平台和防护措施，防止人员从高处坠落。

在安装和使用过程中，需要遵守相关的安全规范和操作规程，确保施工人员的安全。

二、隔离式模板安全栅1. 隔离式模板安全栅的定义隔离式模板安全栅是一种常见的施工安全栅，用于隔离施工区域和行人通道，保护施工现场的安全。

它通常由立柱、栅格、缆绳和支撑杆等组成。

2. 隔离式模板安全栅的结构特点隔离式模板安全栅具有以下结构特点：- 立柱：立柱通常由铁管制成，在施工现场固定，并起支撑和固定作用。

- 栅格：栅格通常由钢丝网或者塑料网制成，具有一定的强度和耐用性，起到隔离和防护的作用。

- 缆绳：缆绳通常用于连接立柱和栅格，以保证整个隔离式安全栅的稳定性和牢固性。

- 支撑杆：支撑杆通常用于增加安全栅的高度和稳定性，使其适用于不同的施工现场。

3. 隔离式模板安全栅的应用隔离式模板安全栅广泛应用于建筑、道路施工和其他工程施工过程中，用于隔离施工区域和行人通道，确保施工现场的安全。

常见的安全栅结构形式分为齐纳式和隔离式

常见的安全栅结构形式分为齐纳式和隔离式安全栅是一种常见的安全措施，用于防止人员进入危险区域或与危险设备接触。

它主要有两种结构形式，即齐纳式和隔离式。

下面将对这两种结构形式进行详细介绍。

一、齐纳式安全栅齐纳式安全栅是最常见的一种安全栅结构形式。

它通过一个或多个传感器来监测人员是否进入危险区域，当检测到人员进入时，会触发报警或停止危险设备的运行，从而保护人员的安全。

齐纳式安全栅通常由以下几个组成部分构成：1. 光电栏：光电栏是齐纳式安全栅的核心部件，由一对光电发射器和接收器组成。

光电发射器发射一束光，接收器接收到光束后判断是否被遮挡，当光束被遮挡时，说明有人员进入危险区域。

2. 控制器：控制器是齐纳式安全栅的核心控制部件，负责监测光电栏的状态，并根据光电栏的信号进行相应的控制。

当光电栏被遮挡时，控制器会触发相应的报警信号或停止危险设备的运行。

3. 报警设备：齐纳式安全栅通常与报警设备配合使用，例如声音报警器、灯光报警器等。

当检测到人员进入危险区域时，齐纳式安全栅会触发报警设备，以提醒人员注意危险。

二、隔离式安全栅隔离式安全栅与齐纳式安全栅相比，更加可靠和安全。

它不仅能够检测人员是否进入危险区域，还能够有效地阻止人员进入，从而最大限度地保护人员的安全。

隔离式安全栅通常采用以下几种结构形式：1. 网格隔离：网格隔离式安全栅利用一系列金属网格构成栅栏，网格之间的间距足够小，以阻止人员通过。

当人员试图进入危险区域时，由于网格的物理阻挡作用，使得人员无法通过。

2. 电气隔离：电气隔离式安全栅利用一条或多条电气信号线围绕危险区域。

当人员触碰到这些电气信号线时，由于电流的导通作用，触发安全系统，停止危险设备的运行，从而避免伤害。

3. 机械隔离：机械隔离式安全栅利用一系列机械结构构成栅栏，包括旋转栅栏、可移动栅栏等。

人员需要通过机械操作才能打开栅栏，当栅栏关闭时，人员无法进入危险区域。

总结：齐纳式和隔离式是常见的安全栅结构形式，它们都能够有效地保护人员的安全。

常见的安全栅结构形式分为齐纳式和隔离式

常见的安全栅结构形式分为齐纳式和隔离式齐纳式和隔离式是常见的安全栅结构形式，两者都是为了实现安全防护的目的，但在具体的实施和应用中，有一些明显的区别。

1. 齐纳式安全栅齐纳式安全栅是一种常见的机械式防护设备，其基本原理是通过一个或多个可移动的栅格来划分和隔离危险区域。

这种结构常用于防护机械传动装置，如输送机、机床等设备。

齐纳式安全栅的主要特点包括：- 栅格可移动：齐纳式安全栅具有可移动性，操作人员可以根据需要将栅格打开或关闭，方便进入或离开危险区域。

- 简单可靠：齐纳式安全栅的结构相对简单，易于安装和维护，同时具有较高的可靠性。

- 可视性好：由于栅格一般采用金属网格或透明材料制成，所以操作人员在栅格关闭的情况下，仍然可以通过栅格观察到危险区域内的情况。

虽然齐纳式安全栅具有一些优点，但也存在一些限制和局限性。

例如，栅格的开口需要足够宽，以便操作人员可以进入危险区域进行维修或调试工作，这就会带来一定的安全隐患。

此外，栅格的可移动性也可能导致操作人员忽视关闭栅格的重要性，进而降低防护效果。

因此，在使用齐纳式安全栅时，操作人员需要严格遵守相关规定和操作指南，确保安全性。

2. 隔离式安全栅隔离式安全栅是一种较为高级的安全防护设备，其基本原理是通过固定的障碍物将危险区域与安全区域彻底分离开来。

这种结构常用于重要设备或危险场所的安全防护，如清洁房、实验室等。

隔离式安全栅的主要特点包括：- 隔离彻底：隔离式安全栅通过固定的墙体、屏蔽材料等实现对危险区域的彻底隔离，确保危险物质或设备无法进入到安全区域。

- 安全可靠：隔离式安全栅的结构通常比较复杂，需要经过专业设计和施工，并且需要严格遵守相关的安全标准和规范。

因此，隔离式安全栅具有较高的安全可靠性。

- 可控性：隔离式安全栅一般设有门禁系统或其他访问控制设备，只允许授权人员进入危险区域。

操作人员可以通过这些设备对安全栅进行控制和管理。

隔离式安全栅相较于齐纳式安全栅，具有更高的安全性和可控性。

齐纳式安全栅

SZ955
A1 GYB04285 A2
SZ960
GYB04286
A1 A2
SZ964
A1 GYB04287 A2
A1
SZ966
GYB04288 A2
B
A1
SZ966H GYB04289 A2
B
SZ989
GYB06175
A1 A2
安全参数
Uo(V)
10.0 15.0 28.0 28.0 28.0 28.0 28.0 28.0 28.0 28.0 28.0 28.0 28.0 10.0 28.0 10.0 28.0 4.5 4.5 10.0 10.0 12.0 12.0 12.0 12.0 12.0 12.0 12.0 12.0 28.0 5.3
2.40
42
SZ787R
A1
0.083
4.20
55
SZ787RH A1
0.083
2.40
42
A1
0.083
4.20
75
SZ788
A2
3.000
0.95
75
A1
0.083
4.20
75
SZ788R
A2
3.000
0.95
75
SZ908
—
0.083
4.20
55
A1
200.000
0.25
85
SZ955
A2
200.000
1. 带有后缀“H”的齐纳安全栅端电阻较小，齐纳栅本身的电压降就比较小，可以提供负载较高的电压，在绝大多数场合，建议用户使用带“H”的齐纳安全栅。
2. 带有后缀“R”的齐纳安全栅内部具有(250Ω±0.1%，±25ppm/℃)的精密电阻，能够把现场的(4~20)mA 的电流转换成(1~5)V 的电压信号。

齐纳安全栅

齐纳安全栅1. 引言齐纳安全栅是一种用于工业安全控制的设备，通过创建一个隔离区域来确保工作场所的人员和设备的安全。

本文将介绍齐纳安全栅的原理、应用和使用方法。

2. 原理齐纳安全栅基于红外线传感器技术，当有人或物体进入栅的感应范围时，传感器将发出信号以停止机器或设备的运行，以保护操作者的安全。

传感器通过发送和接收红外线信号来检测物体的存在。

3. 应用齐纳安全栅广泛应用于各个工业领域，特别是那些对操作者安全要求较高的场所。

以下是一些常见的应用场景：3.1 机械设备安全控制齐纳安全栅可用于控制机械设备的启动和停止，当有人员靠近设备时，安全栅将立即停止设备的运行，以防止伤害事故的发生，保护操作者的安全。

3.2 自动化生产线的安全控制在自动化生产线中，齐纳安全栅可以用来监测工作区域，一旦有人员进入危险区域，安全栅将立即发出停止信号，以避免意外发生。

3.3 仓储设备的安全控制齐纳安全栅还可以应用于仓储设备，比如堆垛机。

当有人员进入机器工作范围时，安全栅会立即发出信号，停止机器的运行，以确保操作者的安全。

4. 使用方法使用齐纳安全栅需要遵循以下步骤：1.安装：将安全栅安装在需要保护的区域的入口或周围。

确保安全栅能够覆盖到工作区域的所有可能的危险区域。

2.连接：将安全栅与需要控制的设备连接起来。

可以根据设备的不同选择合适的接口类型进行连接。

3.设置：根据实际需要，设置安全栅的灵敏度和触发条件。

可以根据操作者的安全距离和工作环境的要求进行调整。

4.测试：在安装和设置完成后，进行测试以确保安全栅的正常运行。

测试过程中，可以使用模拟物体或人员来触发安全栅，验证是否能够及时停止设备运行。

5.维护：定期检查安全栅的工作状态，确保传感器的正常工作和灵敏度的准确性。

同时，根据需要更换电池或进行其他维护工作。

5. 注意事项在使用齐纳安全栅时，需要注意以下事项：•定期检查安全栅的工作状态，确保其正常工作。

如发现故障或异常，及时进行维修或更换。

齐纳式安全栅实际应用

齐纳式安全栅实际应用实际应用1、热电偶对热电偶信号，选用NPDMN型安全栅,这是一种双通路无极性安全栅，其内阻为50Ω+50Ω。

为消除环境温度对测量精度的影响,应把补偿导线一直连接到二次仪表，并在那里进行冷端补偿。

2、热电阻热电阻测量温度时，选用HR-WP6131-21-QEX型安全栅(双通路)或HR-WP6131-23-QEX型安全栅(三通路)，可分别对热电阻提供二线或三线保护，其内阻均为10Ω。

在正常工作时漏电流小于1μΑ，不影响测量精度。

3、变送器变送器与安全栅配接时,变送器供电电压波动较小的情况下，选用HR-WP6133-31-QEX或HR-WP6133-32-QEX型安全栅。

HR-WP6133-31-QEX可在20mA时向变送器提供13V的电压。

高功率安全栅，20mA时可提供15V的供电电压。

4、模拟量输出·输出回路为集电极输出选用HR-WP6135-13-QEX型安全栅，可提供双线保护，内阻300Ω。

·输出回路为发射极输出选用HR-WP6135-31-QEX型安全栅，可提供双线保护，内阻300Ω。

5、电磁阀电磁阀、报警器、发光二极管(LED)等小功率设备或无源开关选用HR-WP6137-31-QEX或HR-WP6137-41-QEX安全栅。

6、应变电桥应变电桥被广泛应用于各种称重系统中,当于齐纳栅组成本安系统时，一般要选用两只或两只以上齐纳式安全栅。

选用HR-WP6137-51-QEX做信号接收，用HR-WP6137-52-QEX做供电。

本文由苏州倍加福防爆电气有限公司编辑发布。

网站：安全栅信号隔离器|信号隔离器安全栅|保健枕a/。

齐纳式安全栅的使用缺陷

常见的安全栅结构形式分为齐纳式和隔离式。

齐纳式安全栅电路中采用快速熔断器、限流电阻或限压二极管以对输入的电能量进行限制，从而保证输出到危险区的能量。

它的原理简单、电路实现容易，价格低廉，但因由于其自身原理的缺陷使其应用中的可靠性受到很大影响，并限制了其应用范围，其原因如下：
1、安装位置必须有非常可靠的接地系统，并且该齐纳式安全栅的接地电阻必须小于1Ω，否则便失去防爆安全保护性能，显然这样的要求是十分的苛刻并在实际工程应用中难以保证。

2、要求来自危险区的现场仪表必须是隔离型，否则通过齐纳式安全栅的接地端子与大地
相接后信号无法正确传送，并且由于信号接地，直接降低信号抗干扰能力，影响系统稳定性。

3、齐纳式安全栅对电源影响较大，同时也易因电源的波动而造成齐纳式安全栅的损坏。

4、由于齐纳式安全栅的电路原理需要吸收输入回路的能量，所以易造成输出不稳定。

所以信仪技术部建议大家在购买安全栅的时候一定要定位好！以免照成不必要的麻烦！。

浅析安全栅在化工安全生产中的技术应用

浅析安全栅在化工安全生产中的技术应用随着我国经济的迅猛发展，民众对安全生产的认知水平有了很大提升，从某种意义上来说生产过程的安全性除了要工作人员遵循各项章程外，还要依赖于科学技术。

安全栅——作为确保化工生产工作安全进行的设备之一，研究其在化工安全生产中的技术应用具有迫切性。

标签：安全栅；化工安全生产；技术应用安全栅的种类有很多，主要有：齐纳式安全栅、隔离式安全栅等，尽管其发挥的作用不同，但是其目的却是一致。

安全栅内部有严谨设计且严格认证的电路，通过电路能够获悉仪表运行状态，如若出现故障能够在最短时间内予以解决，将影响最小化处理，而这也成为了本文研究重点。

1 分析安全栅技术应用知识（1）安全栅的作用。

上述也提及到安全栅在化工安全生产中发挥着关键性作用，其不仅能够实时监测现代仪表、设备信息，安全栅内部经过科学设计、严格认证的电路，安全系数高，本身很少会出现故障。

如若安全栅在连接PLC、DCS过程中，相关电源设备出现故障或者无法正常运行时，可采取将现场仪表、电气设备产生的热效应控制在安全范围内，不会对工作人员造成威胁，在各方面都得到保障情况下将事故发生机率最小化处理。

安全栅（safety barrier），接在本质安全电路和非本质安全电路之间。

将供给本质安全电路的电压电流限制在一定安全范围内的装置。

属于关联设备（含有限能电路和非限能电路，且结构使非限能电路不能对限能电路产生不利影响的电气设备）。

（2）安全栅的分类。

安全栅的分类主要可以分为两个方面：齐纳式安全栅和隔离式安全栅。

前者最化工生產中最早出现并应用的安全栅，在特定情况下，齐纳管限制设备中的电压，倘若回路电压与安全限压值两者间相差较大，齐纳管将不工作。

相反当两者距离较为接近时，齐纳管开始导通放电，将两者电压控制在限定值内，确保设备正常运行。

再有电阻会制约电流，限制电阻会根据自身需要配对合适电阻值，保证回路电流在安全限流值范围内。

保险丝在保护齐纳管方面也发挥着重要作用。

齐纳式安全栅的应用

齐纳式安全栅P+F公司的齐纳式安全栅P＋F公司95年推出的新型Z系列齐纳栅专为配合DCS系统而设计。

依照最新齐纳栅应用理念设计，精益求精地选配元器件，采用一丝不苟的精湛工艺制作，使其优秀品质得以充分体现：• 理想化的齐纳特性• 无源纯阻性电路• 适应DCS对智能变送器回路供电• 一台齐纳栅负责一个检测点或一个控制点• 避免除安全需要以外的安全栅的损耗• 对工程友好的结构设计理想化的齐纳特性齐纳栅的基本电路如图1所示。

注：为简化图示，将三重冗余的齐纳管只标出一个。

理想的齐纳栅特性是当回路电压V低于齐纳栅安全限压V0时，齐纳管截止，漏电流I leak 为零；而当回路电压等于安全限压值时，齐纳管突然导通，漏电流跳升至足够大，使回路电压永不超过安全限压值。

当然，理想的齐纳特性并不存在。

当回路电压接近安全限压值时，齐纳管总是逐渐导通的。

实践中，人们将齐纳管漏电流I leak达到10µA时的回路电压V10µA认作齐纳管导通的开启电压。

此V10µA越靠近安全限压值，则齐纳特性越理想。

P＋F公司追求齐纳特性的理想化可谓精益求精。

例如用于标称24V回路的Z系列安全栅，其安全限压值为28V，而V10µA做到26.5V。

齐纳特性的理想化，一方面因回路漏电流减小而使检测精度提高；另一方面也大大增加了安全栅对回路电压的宽容度，从而使P+F公司能够在不影响齐纳栅适用范围的情况下，淘汰原有的有源齐纳栅。

无源纯阻性电路Z系列齐纳栅采用无源的纯电阻性电路，与有源齐纳栅相比，这种电路不仅元器件少，故障率低，成本低，而且有利于回路信号的保真和抗干扰。

Z系列齐纳栅中常用的电路有六种：齐纳栅电路一单线浮空（图2）1827图2显然，这是最简单的齐纳栅电路。

其特点是廉价。

典型品种为Z728和Z715等。

其中Z728适用于大多数DCS的4-20mA模拟量输出回路。

Z系列齐纳栅仍保留负极性品种，即将上图中齐纳管反向设置，如Z828等。

常见的安全栅结构形式分为齐纳式和隔离式

常见的安全栅结构形式分为齐纳式和隔离式在现代工业设施中，安全栅是一种重要的设备，用于保护操作人员和设备免受潜在的危险。

安全栅可以是任何一种物理障碍，从简单的栅栏到更复杂的传感器和监控系统。

在这里，我们将介绍两种常见的安全栅形式：齐纳式和隔离式。

齐纳式齐纳式安全栅是一种简单但有效的物理栅栏，通常由金属栅栏、安全门和开关组成。

齐纳式安全栅的工作原理是，每当操作者进入安全栅的范围内时，开关就会禁止机器运行。

这种安全栅的主要优点是可靠性高和使用寿命长。

它不需要主动电子元件来实现安全，因此更容易维护和更容易理解。

另一方面，它的缺点是，它需要一定的空间，因为它需要一定的距离作为缓冲区，以确保操作员的安全。

此外，它不能检测到部分区域内的物体和人员，因此不能处理非常复杂的问题。

总体而言，齐纳式安全栅比较适合简单的制造和物流环境，这些环境中没有复杂的操作和动态变化。

隔离式与齐纳式安全栅相比，隔离式安全栅更加适合复杂的制造环境。

隔离式安全栅不是通过物理障碍来实现安全，而是通过电子和计算机系统来实现。

这些电子和计算机系统能检测到周围的物体，从而实现更全面的安全监测。

在隔离式安全栅中，使用成对的光栅，通过受光器和发光器发出光线，并在传感器进行检测，以确定所涉及区域的安全性。

如果发现存在异常情况，比如检测到有人进入区域或有物体阻碍了系统的视线，则系统会立即切断电源并停止运行。

隔离式安全栅的优点是，它能实现不同安全等级的设定，适应复杂的生产环境，并且可以更好地保护操作人员和设备安全。

其缺点是，设备价格相对较高，同时由于设备复杂性，也需要更多时间和经验对其进行维护。

结论齐纳式和隔离式安全栅都是非常常见的工业设备，用于保护操作人员和设备的安全。

齐纳式适用于简单的环境，价格比较便宜，并且维护方便。

而隔离式的成本相对较高，但可以实现不同的安全级别和更全面的安全检测。

具体选择哪种类型的安全栅，应该根据生产环境的实际需求和复杂程度来选择。

齐纳式安全栅

齐纳式安全栅齐纳式安全栅是一种常见的安全防护设备，它广泛应用于工业生产中，用于保护工人免受机械设备的伤害。

齐纳式安全栅的设计理念是通过物理屏障来限制人员进入危险区域，从而达到保护人员安全的目的。

一、齐纳式安全栅的工作原理。

齐纳式安全栅通过安装在机械设备周围，形成一个封闭的区域，限制人员进入该区域。

当安全栅被打开时，机械设备会自动停止工作，以确保人员的安全。

同时，安全栅还配备有传感器和报警装置，一旦有人员非法进入，就会立即发出警报，提醒工作人员及时采取措施。

二、齐纳式安全栅的特点。

1. 安全性高，齐纳式安全栅能够有效地限制人员进入危险区域，保障工作人员的安全。

2. 灵活性强，安全栅的设计灵活多样，可以根据不同的场景进行定制，适用于各种不同形状和尺寸的机械设备。

3. 可靠性好，安全栅采用高品质的材料制作，经过严格的测试和检验，具有较强的耐用性和稳定性。

4. 易于维护，安全栅的维护保养相对简单，只需定期清洁和检查，就能确保其正常工作。

5. 高效节能，安全栅的自动停机功能可以有效减少机械设备的运行时间，节约能源，降低生产成本。

三、齐纳式安全栅的应用领域。

齐纳式安全栅广泛应用于各种工业生产场景中，如汽车制造、机械加工、食品加工等领域。

它不仅可以保护工人的安全，还能提高生产效率，降低事故风险，受到了广泛的认可和应用。

四、齐纳式安全栅的发展趋势。

随着工业自动化水平的不断提高，齐纳式安全栅也在不断创新和发展。

未来，安全栅将更加智能化和自动化，通过与机械设备的联网，实现远程监控和智能预警，进一步提升安全防护的效果。

五、结语。

齐纳式安全栅作为一种重要的安全防护设备，对于保障工人的生命安全和身体健康起着至关重要的作用。

随着工业安全意识的不断提升，齐纳式安全栅的应用范围将会更加广泛，发展前景十分广阔。

我们应该加强对安全栅的研发和应用，不断提高其安全性和智能化水平，为工业生产的安全保驾护航。

常见的安全栅结构形式分为齐纳式和隔离式范文（二篇）

常见的安全栅结构形式分为齐纳式和隔离式范文安全栅是一种常见的安全设施，用于限制人员、车辆或物体的进入某个区域，以确保人身安全和资产安全。

在实际应用中，常见的安全栅结构形式主要包括齐纳式和隔离式。

一、齐纳式安全栅齐纳式安全栅是一种常见的安全栅结构形式。

它由一组固定在地面上的垂直柱和水平横梁组成，形成一个网格状的栅栏结构。

齐纳式安全栅的主要特点是结构稳定、固定性强，能够有效限制人员和物体的进入。

齐纳式安全栅的安装位置通常是在需要限制进入的区域的周边，比如工地围栏、公共场所出入口、停车场入口等。

当人员或物体试图进入这些区域时，齐纳式安全栅可以起到阻挡和限制作用，保护区域的安全。

二、隔离式安全栅隔离式安全栅是另一种常见的安全栅结构形式。

它通常由一组可移动的隔离栅栏组成，可以根据需要随时改变形状和大小。

隔离式安全栅的主要特点是灵活性强、可调节性好，能够适应不同的场地和使用需求。

隔离式安全栅的安装位置可以根据具体需求进行调整，比如临时施工区域、现场活动区域、赛事场馆等。

隔离式安全栅可以根据实际情况进行布置，形成一个封闭的区域，确保人员和车辆不会越界，有效保护现场的安全。

三、应用场景齐纳式和隔离式安全栅在各种场景中得到广泛应用，包括建筑工地、公共场所、体育场馆等。

它们能够有效划定安全区域，起到阻挡和限制人员、车辆或物体进入的作用，保护人身安全和资产安全。

在建筑工地中，齐纳式和隔离式安全栅通常被用于划定施工区域和非施工区域，防止未经授权的人员进入施工现场，避免发生意外事故。

此外，它们还可以用于隔离危险区域，比如高空作业区域、深坑区域，保护施工人员的安全。

在公共场所中，齐纳式和隔离式安全栅通常被用于划定通行区域和非通行区域，指示人员正确的行进方向，维护秩序和安全。

比如，在机场、车站、商场等人流密集的地方，安装齐纳式或隔离式安全栅可以引导人员有序地排队等候，防止拥挤和混乱。

在体育场馆中，齐纳式和隔离式安全栅通常被用于划定观众席和比赛区域，确保观众不会乱入比赛场地，保障比赛的公平和安全。

安全栅的作用和功能

安全栅的作用和功能一、安全栅的定义及主要功能安全栅又称安全保持器。

本安回路的安全接口，它能在安全区（本质安全）和危险区（非本质安全）之间双向传递电信号，并可限制因故障引起的安全区向危险区的能量转递。

安全栅的主要功能是限制安全场所的危险能量进入危险场所，及限制送往危险场所的电压和电流。

二、安全栅的分类1.齐纳式安全栅齐纳式安全栅的核心元件为齐纳二极管，限流电阻及快速熔断丝。

它的原理简单、电路实现容易，价格低廉，但因由于其自身原理的缺陷使其应用中的可靠性受到很大影响，并限制了其应用范围，其原因如下：（1）安装位置必须有非常可靠的接地系统，并且该齐纳式安全栅的接地电阻必须小于1Ω，否则便失去防爆安全保护性能，显然这样的要求是十分苛刻并在实际工程应用中难以保证。

（2）齐纳式安全栅对电源影响较大，同时也易因电源的波动而造成齐纳式安全栅的损坏。

齐纳管用于限制电压。

与齐纳安全栅相比，隔离式安全栅除具有限压与限流作用之外，还带有电流隔离的功能。

2.隔离式安全栅隔离式安全栅主要由回路限能单元，信号和电源隔离单元、信号处理单元组成。

它不但有限能的功能，还有隔离功能，隔离式安全栅，基本有检测端安全栅和操作端安全栅两种类型。

检测端安全栅与两线制变送器配套使用；由于隔离式安全栅采用了限压、限流、隔离等措施，不仅能防止危险能量从本安端子进入危险现场，提高系统的本安防爆性能，而且还增加了系统的抗干扰能力，大大提高了系统运行的可靠性。

24VDC 电源经DC-AC-DC变换后，输出模块电路所需要的多种电压。

（1）检测端隔离式安全栅的原理模块电路将通过本安能量限制电路输入的电流或电压信号转变为0.2-1VDC后，送入模块内进行采集、放大、运算和进行抗干扰处理后，再经变压器调制成输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。

模块还需输出一个隔离的18.5∽28.5VDC电压，通过本安能量限制电路做为供给两线制变送器的工作电压。

齐纳式安全栅的构成和工作原理

齐纳式安全栅的构成和工作原理哎，说起这齐纳式安全栅，我得先说一句，这玩意儿啊，可不是一般人能搞明白的。

我有个朋友，老王，是个工程师，整天跟这些电子元件打交道。

有次他跟我聊起这齐纳式安全栅，说得头头是道，我听得云里雾里，但觉得挺有意思。

老王说，这齐纳式安全栅，主要由两部分组成：一个是齐纳二极管，另一个是限流电阻。

齐纳二极管，这名字听着就挺高大上的，其实它就是个二极管，只不过它能在一个特定的电压下反向击穿，保持电压稳定。

这玩意儿的作用，就是防止电压过高，保护后面的电路不受损害。

限流电阻呢，顾名思义，就是限制电流的。

老王说，这电阻选得合适，就能保证电流在安全范围内，不会因为电流过大把电路给烧了。

他说得眉飞色舞，我听得一愣一愣的。

老王还给我举了个例子，说这齐纳式安全栅就像个门卫，电压高了，它就挡着不让进，电流大了，它就拦着不让过。

我一听，觉得这比喻挺形象，忍不住笑了起来。

不过，老王也说了，这齐纳式安全栅虽然好用，但也不是万能的。

它只能保护特定电压范围内的电路，要是电压太高，它也挡不住。

所以，设计电路的时候，还得考虑周全，不能光靠这一个安全栅。

我听完老王的解释，觉得这齐纳式安全栅虽然复杂，但原理还是挺简单的。

就像我们生活中的一些小事，看似复杂，其实道理都差不多。

老王说得兴起，还给我画了个图，指着图上的元件一个个解释。

我虽然看不懂，但觉得挺有意思。

最后，老王拍拍我的肩膀，说：“老刘，你别看这东西复杂，其实就跟咱们做人一样，得有个底线，不能越界。

这齐纳式安全栅，就是电路的底线。

”我一听，觉得老王这话挺有道理，忍不住点了点头。

哎，这齐纳式安全栅，虽然我不懂，但听老王这么一说，觉得还挺有意思的。

生活嘛，有时候就得像这安全栅一样，得有个底线，不能越界。

安全栅在化工安全生产中的应用

安全栅在化工安全生产中的应用摘要：简要介绍了安全栅的分类、工作原理、在化工安全生产中的应用及注意事项。

Abstract;:Briefly introduced the classification of security gate, working principle, the application in chemical production safety and the matters needing attention.关键词：安全栅；本质安全；爆炸国家石油化学工业的高速发展为企业带来巨大经济效益与社会效益的同时，各种安全隐患及事故也随之不断产生，给社会带来了极大的危害。

作为保护生产安全的设备——安全栅，以前只在重要的场合应用，现在已经作为设计的标准规范进行推广。

安全栅是用在安全区或者由其他防爆型式保护的壳体内,它是本质安全设备的关联设备。

作为本质安全型设备和安全区的一般型设备之间的接口”,安全栅承担着限制进入危险场所本质安全电路的能量,保证本质安全设备防爆性能的任务,故其可靠性、安全性是非常重要的。

它关系到能否有效地保证连接到本质安全设备供电和通讯防爆性能的安全、可靠[二极管安全栅和安全分流器的型式试验探讨]。

1安全栅的理论基础众所周知，化工企业属于高危企业，在生产运行中易发生爆炸等重大事故。

在现场同时满足下列3个条件时，爆炸就会发生：①易爆物质如易爆气体；②氧气；③引爆源，如足够能量的火花或足够高的物体表面温度。

这就是所谓的爆炸三角形原理（见图1）。

图1爆炸三角形原理根据爆炸三角形原理，消除上述3个条件中的任何一个就能防爆。

而氧气是难以控制的，所以，控制易爆物质和引爆源为两个最常用的防爆方法。

安全栅技术是针对控制引爆源的原理而产生的。

所谓控制引爆源就是人为地消除引爆源，即消除足以引爆的火花，又消除足以引爆的仪表表面温升，即利用安全栅技术，将提供给现场仪表的电能量限制在既不能产生足以引爆的火花，又不能产生足以引爆的仪表表面温升。
