三鼎STS750L全站仪放样

南方测绘三鼎STS-750系列全站仪及其应用

• 项目5.1 概述
• 全站仪是由电子测角、电子测距、电子计算和数据存储系统等组成，它本身就是一个带有特殊功能的计算机控制系统。从总体上看，全站仪由两大部分组成：
• 1.为采集数据而设置的专用设备：主要有电子测角系统、电子测距系统、数据存储系统，还有自动补偿设备等。
• 2.过程控制机：主要用于有序地实现上述每一专用设备的功能。过程控制机包括与测量数据相连接的外围设备及进行计算、产生指令的微处理机。
第8页/共24页

• 项目5.2 全站仪的结构与功能
5.2.2 键的功能
• 1．固定键 • 图中显示的3标注的是固定键，各个固定键的功能分
别为： • [自定义健]：可定义用户键。可从“常用功能”菜
单中选择定义该键功能。
• [常用功能]：常用测量功能键。有几项功能可以调用。它的应用说明如下： · 功能可以在不同的应用程序中直接启动。每项功能都可以指定给自定义键。 • [菜单]：菜单键。调用程序、设置参数、数据管理、通信参数、仪器检校、系统信息和
项目5 全站仪及其应用
1.概述 2.全站仪的结构与功能 3.全站仪的测量方法
北京大学出版社
• 项目5 全站仪及其应用
• 项目导入
• 你知道吗？随着社会经济和科学技术不断发展，测绘技术水平也相应地得到了迅速地提高。测绘作业手段也有了一个质的飞越，测绘仪器设备由过去的光学经纬仪，逐渐地过渡到了全站仪。
第6页/共24页

• 项目5.2 全站仪的结构与功能
•全站仪开机显示屏示意图
5.2.1 仪器结构
第7页/共24页

• 项目5.2 全站仪的结构与功能
5.2.2 键的功能
• 1：当前操作区(有效区)； 2：图标；3：固定键(具有相应的固定功能)；4：字符数字键；5：导航键(在编辑或输入模式中控制输入光标，或控制当前操作光标)；6：软功能键(相应功能随屏幕底行显示而变化)；7：软功能(显示软功能键对应的操作功能，用于启动相应功能。在STS-720系列全站仪中还用于启动输入数字、字符功能)；8：测量热触发键(重要按键)；9：电源开关键

全站仪放样步骤

14.放样测量放样测量用丁在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值=实测值-放样值放样测量应使用盘左位置进行。

14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显1. 按右图所示照准参考方向。

2.在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 990 43' 13〃 HAR 0° 00' 00〃置零坐标放样操作过程操作键显示3. 在测量模式第二页菜单下按【放样】，进入放样测量模式在菜单模式选取“ 2.放样测量”完成同样功能。

【放样】【放样测量】 1. 放样数据 2. 放样观测3. 测站设置 I4.方位角4. 选取“1.放样数据”后按【】，进入放样数据输入屏幕°输入放样平距和放样角度，每输完一数据项后按【】【放样距离角度】H<m>: HA:P2记录坐标确定5. 按【确定】进入放样观测屏幕。

其中：dH :目标与待放样点的平■距差值。

dHA:目标与待放样点的水平■角差值。

【确定】【距离放样】dHdHA -119° 23' 18〃HAR 0° 00' 00〃改正模式引导测量6. 按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

箭头的含义从测站上看去，向左移动棱镜。

T：从测站上看去，向右移动棱镜。

恢复放样观测屏幕，按【差值】【引导】【距离放样】T -119° 23' 18〃HAR 0° 00' 00〃改正模式差值测量操作过程操作键显示7. 旋转仪器照准部至第二行显示的角度值为0。

当角度实测值与放样值之差在土30〃围时，屏幕上显示一><【距离放样】<--> 0 ° 00' 01 〃HAR 119 23' 19〃改正模式差值测量8. 在望远镜照准方向上安置棱镜并照准。

三鼎光电STS 系列全站仪操作手册

前言非常感谢您选购三鼎STS700(750/720)(R)系列全站仪！本手册使用范围：适用于STS700(R)系列全站仪。

STS720/750全站仪装有红外光电测距仪。

STS720/750L 全站仪装有红外激光测距仪。

STS720/750R全站仪装有红色可见激光、无需棱镜测距的测距仪。

本手册中作有“”的部分仅适用于STS720/750R型全站仪。

使用仪器之前请仔细阅读！特点：1、强大的内置软件功能STS700(R)系列全站仪精细的内置软件设计，一目了然的菜单结构和丰富、实用的应用程序，在工程测量和放样中尤其能大显身手。

2、操作简单STS700(R)系列全站仪拥有丰富的功能按键、字符与数字完美结合的输入模式，简单、实用、方便，即使是没多少测量经验的工程师也能快速掌握。

3、绝对数码度盘预装绝对数码度盘，仪器开机即可直接进行测量。

即使中途重置电源，方位角信息也不会丢失。

4、免棱镜测距该系列全站仪中带激光测距的STS720/750R的免棱镜测距功能可直接对各种材质、不同颜色的物体（如建筑物的墙面、电线杆、电线、悬崖壁、山体、泥土、木桩等）进行远距离、高精度的测量。

对于那些不易到达或根本无法到达的目标，带来了特别的福音。

5、高精度长测程STS700(R)系列全站仪在单棱镜下测程可达到2.4km。

6、优秀的防水防尘功能STS700(R)系列全站仪具备防水防尘功能，实现了全站仪硬件性能的又一突破。

12注意事项：1、日光下测量应避免将物镜直接对准太阳。

建议使用太阳滤光镜以减弱这一影响。

2、避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

3、仪器不使用时，应将其装入箱内，置于干燥处，并注意防震、防尘和防潮。

4、若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至适应环境温度后再使用。

5、若仪器长期不使用，应将电池卸下分开存放。

并且电池应每月充电一次。

6、运输仪器时应将其装于箱内进行，运输过程中要小心，避免挤压、碰撞和剧烈震动。

STS-750(R)系列全站仪传输软件教程

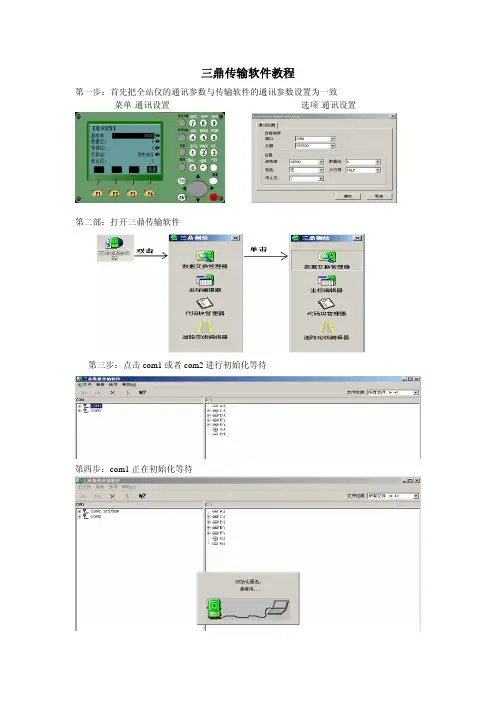

三鼎传输软件教程
第一步：首先把全站仪的通讯参数与传输软件的通讯参数设置为一致
菜单-通讯设置选项-通讯设置
二部：打开三鼎传输软件
第
第三步：点击com1或者com2进行初始化等待
第四步：com1正在初始化等待
第五步：代码块、作业组等数据均已打开，表示com1成功连通。

第六步：打开作业组的下拉菜单，找到作业一的测量数据块。

第七步：按住测量数据块，拖动到右边的电脑路径，选择保存。

第八步：选择保存输出的格式（如：GSI）后，点击“OK”即保存到电脑路径。

此保存的“GSI”格式用“记事本”打开不是所测的边角数据，如要边角数据则需将“GSI”格式转换为“HVS”格式，方法如下：
第九步：将“GSI”格式转换为“HVS”格式
如需坐标数据，步骤如下
第十步：打开坐标编辑器
第十一步：打开坐标编辑器后，出现下图界面，点击界面中“文件”
第十二步：点击“文件”后选择“打开”，出现下图对话框
第十四步：打开测量数据所在磁盘，并选择所需数据的“GIS”格式文件后点击“打开”即为坐标数据。

全站仪放样步骤

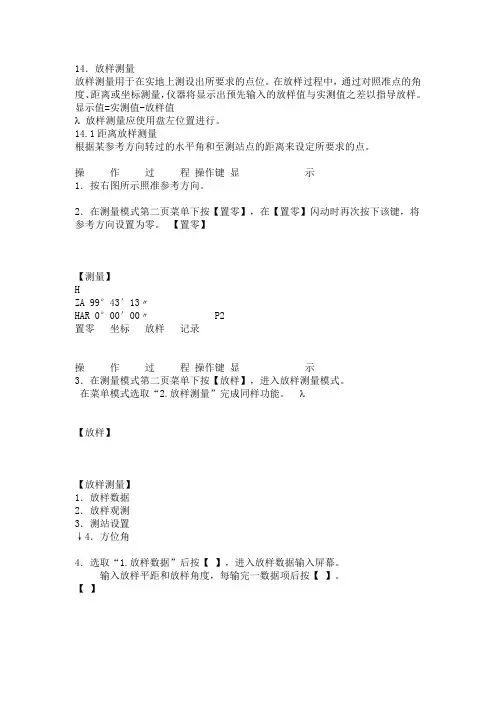

14．放样测量放样测量用于在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值=实测值-放样值λ放样测量应使用盘左位置进行。

14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃 P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量”完成同样功能。

λ【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【】。

【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。

其中：dH：目标与待放样点的平距差值。

dHA:目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

λ箭头的含义←：从测站上看去，向左移动棱镜。

→：从测站上看去，向右移动棱镜。

恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。

【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。

三鼎-STS-750(R)系列全站仪维修手册

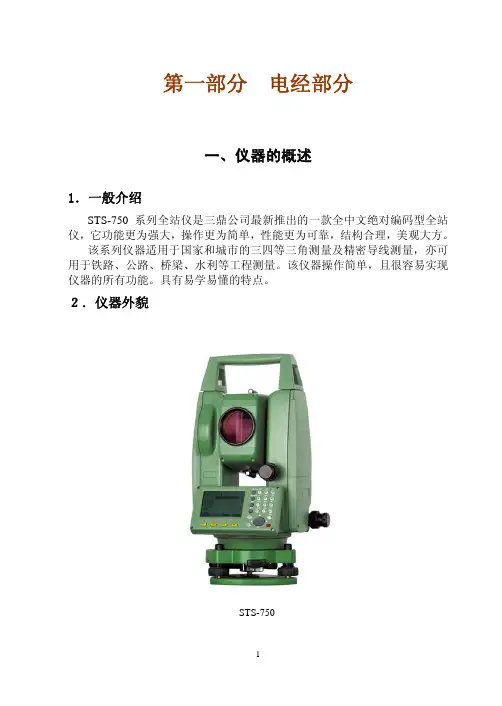

第一部分电经部分一、仪器的概述1．一般介绍STS-750系列全站仪是三鼎公司最新推出的一款全中文绝对编码型全站仪，它功能更为强大，操作更为简单，性能更为可靠，结构合理，美观大方。

该系列仪器适用于国家和城市的三四等三角测量及精密导线测量，亦可用于铁路、公路、桥梁、水利等工程测量。

该仪器操作简单，且很容易实现仪器的所有功能。

具有易学易懂的特点。

２．仪器外貌二、光机系统1.仪器的结构该系列全站仪测角部分包含有望远镜、垂直、水平编码度盘及电子读数系统，水准器、横轴，竖轴，水平、垂直制微动，对中器，基座等。

1）望远镜组望远镜分目镜、物镜及调焦三大部分，调焦属外调焦式，以纹的转动转换为内调焦透镜的滑动，要求是转动舒适，灵活，无卡位，晃动的现象出现。

目镜部分分为目镜和镀有十字丝和视距丝的分划板。

2）横轴组横轴组由横轴，横轴两端轴承等主要部分组成。

横轴在轴承内应能灵活，无晃动的转动，同时在结构上应垂直于竖轴，而且在运动中保持不变位置，横轴左端安置着竖直编码盘部分，横轴中部装有望远镜和供初步瞄准用的光学瞄准器。

横轴右端安置着滑环部分。

在结构上，垂直盘安置在横轴端部的正确位置应满足下列要求：A.垂直盘刻划中心需和横轴中心共心；B.垂直盘的分划面应垂直于横轴。

3）手提组手提组是通过两颗紧固螺钉固定在左右支架上面。

便于仪器的拿放。

4) 粗瞄准器组粗瞄准器组是安装在测距头扣盖上，供初步瞄准目标用，靠近望远镜物镜那边，是安置有“＋”或“△”型的平面玻璃。

靠近望远镜目镜这边的是一块放大镜，可以清楚放大地看到“△”或“＋”符合。

初瞄准器轴应与视准轴同轴。

5) 竖轴组竖轴组是由竖轴，套轴，水平编码盘，CCD支架，下壳等主要部件组成。

竖轴系的作用是使望远镜，照准部及CCD光电传感器绕垂线水平旋转。

该轴系属于半运动式圆柱形轴，在结构上有下列优点：A.同样参数条件下，晃动角比标准圆柱形轴小得多；B.具有自动定中心作用，置中精度高；C.摩擦力矩小，而磨性好，转动平稳灵活；D.温度对轴系影响小，研磨工作量小，便于批量生产。

全站仪放样方法

全站仪简介：仪器面板外观和功能说明面板上按键功能如下：，,，、、其功能分别对应显示屏上相应位置显示的命令,显示屏上显示符号的含义：V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距；N ——北坐标，x ； E ——东坐标，y ； Z ——天顶方向坐标，高程H 。

测站点：仪器对中器对准的点就是测站点。

（例图B：测站点C）后视点：仪器用来确定现场北方向的点就是后视点。

（例图B，已知点A，当用全站仪望远镜瞄准A点后，就是确定了仪器所对的北方向为N1方向。

）放样点：只知道图纸上坐标，而不知道现场位置，需要把坐标所对应的位置在现场标定出来的点就是放样点。

（例图B，放样点P1）全站仪坐标表示跟图纸坐标对应关系：N(北坐标) —X ， E（东坐标）--Y ， Z（天顶方向坐标）—标高。

测站点和后视点必须满足的条件：知道两个点的现场位置和坐标，两点之间必须相互看得见。

全站仪的两个最基本的功能：放样和数据采集。

放样：已知现场两个点的位置和坐标：把知道坐标而不知道现场位置的点在现场的位置标定出来的工作就是放样。

{ 如图B所示，我们已知点A和点C两点在现场的位置和坐标，还知道P1点的坐标，我们可以通过在C点架设全站仪作为测站点，在A点放置棱镜作为后视点，瞄准A点后，把在全站仪上把角度差dHR调为零，再指挥跑棱镜者在C到P1的连接线上前后移动，直到距离差dHD为零时，棱镜杆尖所对的点即是放样点P1的现场位置。

}放样的具体操作步骤：（以南方测绘NTS-302系列为例）1、在测站点上安置仪器，对中、整平。

2、3、转动望远镜，屏幕显示V，HR，进入角度测量界面。

4、按键，进入放样程序，屏幕提示：选择一个文件。

5、按选择跳过，屏幕进入坐标放样1/2菜单。

6、按选择输入测站点，屏幕显示测站点。

7、按选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。

三鼎全站仪说明书

目录前言 (1)一、仪器各部件名称及其功能 (5)1.1 各部件名称 (5)1.2 显示屏 (7)1.3 键盘 (8)1.4 固定键 (8)1.5 测量热触发键 (9)1.6 软按键（功能键） (9)1.7 符号 (9)1.8 图标 (10)1.9 菜单树 (10)1.10 自动关机 (12)二、测量前的准备 (13)2.1 仪器开箱和存放 (13)2.2 安置仪器 (13)2.3 电池电量信息 (15)2.4 反射棱镜 (16)2.5 基座的装卸 (16)2.6 望远镜目镜调整和目标照准 (17)2.7 输入模式 (17)2.7.1 输入字符 (18)2.7.2 编辑字符 (19)2.7.3 删除字符 (19)2.7.4 插入字符 (20)2.8 点搜索 (21)2.9 通配符搜索 (24)三、常规测量 (25)3.1 距离测量注意事项 (25)3.2 EDM 设置 (26)3.2.1 设置EDM 模式 (26)3.2.2 设置测距类型 (26)3.2.3 设置棱镜常数 (27)3.2.4 设置气象数据 (28)3.2.5 格网因子的设置 (31)3.2.6 查看测距信号 (32)3.2.7 设置乘常数 (33)3.3 开始测量 (34)3.3.1 水平度盘的设置 (34)3.3.2 设置测站和仪器高 (36)3.3.3 测量 (37)3.3.4 编码 (39)3.3.5 快速编码 (43)四、常用功能 (45)4.1 整平 (45)4.2 偏置测量 (47)4.3 删除最后一个记录 (49)4.4 主要设置 (50)4.5 高程传递 (54)4.6 隐蔽点测量 (58)4.7 对边检查 (60)4.8 跟踪测量 (62)五、应用程序 (63)5.1 设置作业 (63)5.1.1 创建作业 (63)5.1.2 调用内存中的作业 (65)5.2 设置测站 (66)5.2.1 调用内存中的已知点—[检索] (66)5.2.2 调用内存中的已知点—[列表] (68)5.2.3 手工输入坐标 (69)5.3 定向 (70)5.3.1 手工输入方位角 (70)5.3.2 用已知坐标进行定向 (71)5.3.3 残差显示 (77)5.4 启动应用程序 (78)5.5 测量 (78)5.5.1 单独点 (80)5.5.2 编码 (81)5.6 放样 (81)5.6.1 设置放样点 (81)5.6.1.1 从作业中提取坐标 (81)5.6.1.2 手工输入放样点 (82)5.6.2 极坐标放样 (84)5.6.3 正交法放样 (86)5.6.4 坐标差放样 (88)5.6.5 极坐标法 (90)5.7 自由设站 (92)5.8 COGO (96)5.8.1 正算和反算 (96)5.8.1.1 正算 (96)5.8.1.2 反算 (100)5.8.2 交会 (101)5.8.2.1 方向交会 (101)5.8.2.2 方向-距离交会 (103)5.8.2.3 距离-距离交会 (105)5.8.2.4 四点交会 (107)5.8.3 垂足、偏距计算 (108)5.8.3.1 垂足计算 (108)5.8.3.2 偏置点计算 (110)5.8.4 外延点计算 (112)5.9 对边测量 (114)5.9.1 折线对边 (114)5.9.2 射线对边 (116)5.10 面积测量(平面) (118)5.11 悬高测量 (121)5.12 道路 (124)5.12.1 水平定线设计 (125)5.12.2 编辑水平定线数据 (131)5.12.3 删除水平定线数据 (133)5.12.4 垂直定线设计 (134)5.12.5 编辑垂直定线数据 (135)5.12.6 删除垂直定线数据 (137)5.12.7 道路放样 (137)5.12.8 斜坡放样 (142)5.13 建筑轴线放样 (144)5.13.1 定义轴线 (144)5.13.2 移轴线 (147)5.13.3 竣工检查 (148)5.13.4 放样 (149)六、文件管理 (152)6.1 作业 (152)6.1.1 选择作业 (152)6.1.2 新建作业 (153)6.1.3 删除所选作业 (155)6.2 已知点 (155)6.2.1 查找已知点 (156)6.2.2 增加已知点 (157)6.2.3 编辑已知点 (158)6.2.4 删除已知点 (159)6.3 测量点 (159)6.3.1 查看测量数据 (159)6.3.1.1 查看作业中的所有测量点 (159)6.3.1.2 查看作业中指定的点名 (161)6.3.2 删除测量数据 (163)6.4 编码 (163)6.4.1 输入编码 (163)6.4.2 查看编码 (165)6.4.3 删除编码 (166)6.5 初始化内存 (167)6.6 内存统计 (168)七、通讯设置 (170)八、数据传输 (172)九、系统信息 (173)十、导出/导入数据 (174)十一、USB 发送/接收数据 (176)十二、存储器模式 (176)十三、检验与校正 (180)13.1 管水准器 (180)13.2 圆水准器 (180)13.3 望远镜分划板 (181)13.4 视准轴与横轴的垂直度(2C) (182)13.5 竖盘指标零点自动补偿 (183)13.6 竖盘指标差( i 角)和竖盘指标零点设置 (184)13.7 横轴误差补偿的校准 (185)13.8 光学对中器 (187)13.9 仪器常数(K) (188)13.10 视准轴与发射电光轴的平行度 (189)13.11 无棱镜测距 (190)13.12 基座脚螺旋 (190)13.13 反射镜有关组合件 (190)十四、技术参数 (192)十五、附件 (194)【附录A】数据通讯 (195)1、设置通讯参数 (195)2、数据传输 (196)A：下传数据 (196)B：上传数据 (199)3、坐标编辑 (201)A：新建坐标文件 (201)B：打开文件 (202)C：设置距离单位精度 (203)4、编码块编辑 (203)5、设计道路定线数据 (205)A：水平定线格式 (206)B：垂直定线格式 (207)【附录B】计算道路定线元素 (208)1、道路定线元素 (208)2、计算道路定线元素 (210)1前言非常感谢您选购三鼎STS750/750R 系列全站仪！本手册使用范围：适用于STS750(R)系列全站仪。

怎样用全站仪进行工程施工放样Microsoft Word 文档

用全站仪进行工程施工放样(2/2) [图片] 复制地址日志地址:请用Ctrl+C复制后贴给好友。

转载自谈文斌 2010年08月29日 22:47 阅读(7) 评论(0) 分类：个人日记举报字体：大▼ 小中大（九）悬高测量（ REM ） *为了得到不能放置棱镜的目标点高度，只须将棱镜架设于目标点所在铅垂线上的任一点，然后测量出目标点高度 VD 。

悬高测量可以采用“输入棱镜高”和“不输入棱镜高”两种方法。

1、输入棱镜高（1）按 MENU —— P1 ↓—— F1（程序）—— F1（悬高测量）—— F1（输入棱镜高），如：1.3m 。

（2）照准棱镜，按测量（ F1 ），显示仪器至棱镜间的平距 HD —— SET （设置）。

（3）照准高处的目标点，仪器显示的 VD ，即目标点的高度。

2、不输入棱镜高（1）按 MENU ——P1 ↓—— F1（程序）—— F1（悬高测量）—— F2（不输入棱镜高）。

（2）照准棱镜，按测量（ F1 ），显示仪器至棱镜间的平距 HD —— SET （设置）。

（3）照准地面点 G ，按 SET （设置）（4）照准高处的目标点，仪器显示的 VD ，即目标点的高度。

（十）对边测量（ MLM ） *对边测量功能，即测量两个目标棱镜之间的水平距离（ dHD ）、斜距 (dSD) 、高差(dVD) 和水平角 (HR) 。

也可以调用坐标数据文件进行计算。

对边测量 MLM 有两个功能，即：MLM-1 （A-B ，A-C）：即测量 A-B ，A-C ，A-D ，…和 MLM-2 （A-B ，B-C）：即测量A-B， B-C ，C-D ，…。

以 MLM-1 （ A-B ，A-C ）为例，其按键顺序是：1、按 MENU ——P1 ↓——程序（ F1 ）——对边测量（ F2 ）——不使用文件（F2 ）—— F2 （不使用格网因子）或 F1 （使用格网因子）—— MLM-1 （ A-B ， A-C ）（ F1 ）。

全站仪使用及放样方法

全站仪使用及放样方法全站仪各项参数及功能介绍1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则：1）当精度要求不高时：瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。

2）当精度要求高时：——可用测回法（ method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。

2、距离测量（ distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。

1）棱镜常数（PSM ）的设置。

一般： PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（ PPM ）（乘常数）的设置。

输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。

（1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（ MEAS ）。

3、坐标测量（ coordinate measurement ）（1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。

（2）测量原理若输入：方位角，测站坐标（，）；测得：水平角和平距。

则有：方位角：坐标：若输入：测站 S 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有：高程：（3）方法：输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。

4、点位放样 (Layout)（1）功能：根据设计的待放样点 P 的坐标，在实地标出 P 点的平面位置及填挖高度。

（2）放样原理1）在大致位置立棱镜，测出当前位置的坐标。

2）将当前坐标与待放样点的坐标相比较，得距离差值 dD 和角度差 dHR 或纵向差值ΔX 和横向差值Δ Y 。

三鼎STS750L全站仪放样

三鼎STS750L全站仪放样、测量操作过程：
1、开机、整平、对中
2、按菜单键，进入菜单，再按F1 应用程序
按测量键
按F2设置测站
保持确定
确定定向
按F2坐标
输入坐标
确定
按保存键
目镜十字丝中心对准凌镜中心按測存键后显示：
按F4开始（坐标已定位，可以开始测量）
按翻页键一次
按翻页键第二次
按F1键測存
显示XYH坐标（用笔记录下来）三鼎全站仪放样操作
输入坐标并保存
然后显示（放样设置）界面按F3（定向）
目镜十字丝中心对准凌镜中心按測存键后显示：
回到放样设置界面
按F4（开始）显示：放样然后按再按F4两次显示下图：
按F2（放点）
按F4一次
将仪器旋转至角度为零（第五排显示）
目镜十字丝中心对准凌镜中心
按F1測存
第六排显示前进或后退的距离（有箭头显示前进或后退的方向）
21。

三鼎全站仪操作说明精编版

三鼎全站仪操作说明精编版三鼎全站仪操作说明一、全站仪放线：1、首先在测站点架设仪器并且对中整平、精平，过后开机2、按操作面板“菜单”键选择“放样功能”3、按对应的“F2”键进入放样模式(1)按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找(2)按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车(ENT 键)、X 输入后回车(ENT键)、Y输入后回车(ENT键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步(3)按“F3”键设置后视：选择“F2”键“坐标输入”：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车(ENT键)、X输入后回车(ENT键)、Y输入后回车(ENT 键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步，让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消”(4)按“F4”键“开始放样”，将放样点坐标输入仪器，按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车(ENT键)、Y输入后回车(ENT 键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步，输入过后沿水平方向缓缓转动仪器，将水平角调成0°0′0″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是0米时就可以已完成此点放样工作（上面显示的箭头方向既是立尺员要移动的方向，如“↑”表示他还要向前走上面显示的多远距离，“↓”表示他还要向仪器方向走上面显示的多远距离。

全站仪放样步骤

14．放样测量放样测量用于在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值=实测值-放样值放样测量应使用盘左位置进行。

14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量”完成同样功能。

【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【】。

【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。

其中：dH：目标与待放样点的平距差值。

dHA:目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

λ箭头的含义←：从测站上看去，向左移动棱镜。

→：从测站上看去，向右移动棱镜。

恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

当角度实测值与放样值之差在±30〃X围内时，屏幕上显示←→。

【距离放样】HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。

三鼎STS750(R_L_C)系列全站仪操作手册

目录前言 (1)一、仪器各部件名称及其功能 (5)1.1 各部件名称 (5)1.2 显示屏 (7)1.3 键盘 (8)1.4 固定键 (8)1.5 测量热触发键 (9)1.6 软按键（功能键） (9)1.7 符号 (9)1.8 图标 (10)1.9 菜单树 (10)1.10自动关机 (12)二、测量前的准备 (13)2.1 仪器开箱和存放 (13)2.2 安置仪器 (13)2.3 电池电量信息 (15)2.4 反射棱镜 (16)2.5 基座的装卸 (16)2.6 望远镜目镜调整和目标照准 (17)2.7 输入模式 (17)2.7.1 输入字符 (18)2.7.2 编辑字符 (19)2.7.3 删除字符 (19)2.7.4 插入字符 (20)2.8 点搜索 (21)2.9 通配符搜索 (24)三、常规测量 (25)3.1 距离测量注意事项 (25)3.2 EDM设置 (26)3.2.1 设置EDM模式 (26)3.2.2 设置测距类型 (26)3.2.3 设置棱镜常数 (27)3.2.4 设置气象数据 (28)3.2.5 格网因子的设置 (31)3.2.6 查看测距信号 (32)3.2.7 设置乘常数 (33)3.3 开始测量 (34)3.3.1 水平度盘的设置 (34)3.3.2 设置测站和仪器高 (36)3.3.3 测量 (37)3.3.4 编码 (39)3.3.5 快速编码 (43)四、常用功能 (45)4.1 整平 (45)4.2 偏置测量 (47)4.3 删除最后一个记录 (49)4.4 主要设置 (50)4.5 高程传递 (54)4.6 隐蔽点测量 (58)4.7 对边检查 (60)4.8 跟踪测量 (62)五、应用程序 (63)5.1 设置作业 (63)5.1.1 创建作业 (63)5.1.2 调用内存中的作业 (65)5.2 设置测站 (66)5.2.1 调用内存中的已知点—[检索] (66)5.2.2 调用内存中的已知点—[列表] (68)5.2.3 手工输入坐标 (69)5.3 定向 (70)5.3.1 手工输入方位角 (70)5.3.2 用已知坐标进行定向 (71)5.3.3 残差显示 (77)5.4 启动应用程序 (78)5.5 测量 (78)5.5.1 单独点 (80)5.5.2 编码 (81)5.6 放样 (81)5.6.1.1 从作业中提取坐标 (81)5.6.1.2 手工输入放样点 (82)5.6.2 极坐标放样 (84)5.6.3 正交法放样 (86)5.6.4 坐标差放样 (88)5.6.5 极坐标法 (90)5.7 自由设站 (92)5.8 COGO (96)5.8.1 正算和反算 (96)5.8.1.1 正算 (96)5.8.1.2 反算 (100)5.8.2 交会 (101)5.8.2.1 方向交会 (101)5.8.2.2 方向-距离交会 (103)5.8.2.3 距离-距离交会 (105)5.8.2.4 四点交会 (107)5.8.3 垂足、偏距计算 (108)5.8.3.1 垂足计算 (108)5.8.3.2 偏置点计算 (110)5.8.4 外延点计算 (112)5.9 对边测量 (114)5.9.1 折线对边 (114)5.9.2 射线对边 (116)5.10面积测量(平面) (118)5.11悬高测量 (121)5.12 道路 (124)5.12.1 水平定线设计 (125)5.12.2 编辑水平定线数据 (131)5.12.3 删除水平定线数据 (133)5.12.4 垂直定线设计 (134)5.12.5 编辑垂直定线数据 (135)5.12.6 删除垂直定线数据 (137)5.12.7 道路放样 (137)5.12.8 斜坡放样 (142)5.13 建筑轴线放样 (144)5.13.1 定义轴线 (144)5.13.2 移轴线 (147)5.13.4 放样 (149)六、文件管理 (152)6.1 作业 (152)6.1.1 选择作业 (152)6.1.2 新建作业 (153)6.1.3 删除所选作业 (155)6.2 已知点 (155)6.2.1 查找已知点 (156)6.2.2 增加已知点 (157)6.2.3 编辑已知点 (158)6.2.4 删除已知点 (159)6.3 测量点 (159)6.3.1 查看测量数据 (159)6.3.1.1 查看作业中的所有测量点 (159)6.3.1.2 查看作业中指定的点名 (161)6.3.2 删除测量数据 (163)6.4 编码 (163)6.4.1 输入编码 (163)6.4.2 查看编码 (165)6.4.3 删除编码 (166)6.5 初始化内存 (167)6.6 内存统计 (168)七、通讯设置 (170)八、数据传输 (172)九、系统信息 (173)十、导出/导入数据 (174)十一、USB发送/接收数据 (176)十二、存储器模式 (176)十三、检验与校正 (180)13.1 管水准器 (180)13.3 望远镜分划板 (181)13.4 视准轴与横轴的垂直度(2C) (182)13.5 竖盘指标零点自动补偿 (183)13.6 竖盘指标差( i 角)和竖盘指标零点设置 (184)13.7 横轴误差补偿的校准 (185)13.8 光学对中器 (187)13.9 仪器常数(K) (188)13.10 视准轴与发射电光轴的平行度 (189)13.11无棱镜测距 (190)13.12 基座脚螺旋 (190)13.13 反射镜有关组合件 (190)十四、技术参数 (192)十五、附件 (194)【附录A】数据通讯 (195)1、设置通讯参数 (195)2、数据传输 (196)A：下传数据 (196)B：上传数据 (199)3、坐标编辑 (201)A：新建坐标文件 (201)B：打开文件 (202)C：设置距离单位精度 (203)4、编码块编辑 (203)5、设计道路定线数据 (205)A：水平定线格式 (206)B：垂直定线格式 (207)【附录B】计算道路定线元素 (208)1、道路定线元素 (208)2、计算道路定线元素 (210)。

三鼎750系列USB数据传输方法及cass格式的注意事项 (1)

目录步骤一：安装USB驱动 (2)步骤二电脑接收全站仪数据 (3)步骤三：从电脑上传数据到全站仪 (12)用USB数据线进行数据传输，首先得安装USB驱动步骤一：安装USB驱动一、在三鼎传输软件（英文版）/USB-Drive 中运行SANDING-SsbDriver.exe出现如下页面：说明：Install表示安装Uninstall表示卸载Windows7、Vista 都安装VISTA 驱动-X86 是32位机驱动-X64 是64位机驱动此时不要在电脑上做操作。

因为仪器没有开机或者没有进入USB状态将无法安装USB驱动，出现如图提示：二：打开全站仪步骤如下：仪器开机，连上USB数据线按MENU 按键进入菜单按PAGE 按键一次按F3 按键选择数据传输移动导航键，在传输模式上选择USB按F4 按键进行发送此时电脑会发出声音、这个时候就可以安装USB驱动了在电脑上点击开始安装，，直到提示安装完成。

这样你的USB驱动就安装完成了。

步骤二电脑接收全站仪数据在进行数据传输的时候，需要在电脑和全站仪上一起操作按MENU 按键进入菜单按PAGE 按键一次按F3 按键选择数据传输按F1 按键选择列表，按ENT键选择你要发送的文件按向下按键移动到数据选项用左右按键选择你要传输的数据类型（测量值/已知点）按向下按键移动到传输模式：用左右按键选择你要传输数据的模式。

我们这选择USB模式（COM表示串口模式）最后在全站仪上的界面如下：【数据发送】作业：SANDING数据：已知点◆传输模式：USB◆此时不要按F4 （发送）接下来在电脑上运行程序运行界面如下图：鼠标单击选择USB数据传输管理器：出现如下界面：移动鼠标到USBComm，单击，出现如下界面选择Download Measured/Coord Data（p）谈数提示框：此时，在全站仪上按F4按钮，发送文件然后再在电脑上点击确定按键开始传输等待仪器端现实数据发送完成，自动断开USB并返回 MENU界面由于仪器端已经断开USB，电脑端软件会弹出下面提示：确定。

三鼎全站仪说明书

目录前言 (1)一、仪器各部件名称及其功能 (5)1.1 各部件名称 (5)1.2 显示屏 (7)1.3 键盘 (8)1.4 固定键 (8)1.5 测量热触发键 (9)1.6 软按键（功能键） (9)1.7 符号 (9)1.8 图标 (10)1.9 菜单树 (10)1.10 自动关机 (12)二、测量前的准备 (13)2.1 仪器开箱和存放 (13)2.2 安置仪器 (13)2.3 电池电量信息 (15)2.4 反射棱镜 (16)2.5 基座的装卸 (16)2.6 望远镜目镜调整和目标照准 (17)2.7 输入模式 (17)2.7.1 输入字符 (18)2.7.2 编辑字符 (19)2.7.3 删除字符 (19)2.7.4 插入字符 (20)2.8 点搜索 (21)2.9 通配符搜索 (24)三、常规测量 (25)3.1 距离测量注意事项 (25)3.2 EDM 设置 (26)3.2.1 设置EDM 模式 (26)3.2.2 设置测距类型 (26)3.2.3 设置棱镜常数 (27)3.2.4 设置气象数据 (28)3.2.5 格网因子的设置 (31)3.2.6 查看测距信号 (32)3.2.7 设置乘常数 (33)3.3 开始测量 (34)3.3.1 水平度盘的设置 (34)3.3.2 设置测站和仪器高 (36)3.3.3 测量 (37)3.3.4 编码 (39)3.3.5 快速编码 (43)四、常用功能 (45)4.1 整平 (45)4.2 偏置测量 (47)4.3 删除最后一个记录 (49)4.4 主要设置 (50)4.5 高程传递 (54)4.6 隐蔽点测量 (58)4.7 对边检查 (60)4.8 跟踪测量 (62)五、应用程序 (63)5.1 设置作业 (63)5.1.1 创建作业 (63)5.1.2 调用内存中的作业 (65)5.2 设置测站 (66)5.2.1 调用内存中的已知点—[检索] (66)5.2.2 调用内存中的已知点—[列表] (68)5.2.3 手工输入坐标 (69)5.3 定向 (70)5.3.1 手工输入方位角 (70)5.3.2 用已知坐标进行定向 (71)5.3.3 残差显示 (77)5.4 启动应用程序 (78)5.5 测量 (78)5.5.1 单独点 (80)5.5.2 编码 (81)5.6 放样 (81)5.6.1 设置放样点 (81)5.6.1.1 从作业中提取坐标 (81)5.6.1.2 手工输入放样点 (82)5.6.2 极坐标放样 (84)5.6.3 正交法放样 (86)5.6.4 坐标差放样 (88)5.6.5 极坐标法 (90)5.7 自由设站 (92)5.8 COGO (96)5.8.1 正算和反算 (96)5.8.1.1 正算 (96)5.8.1.2 反算 (100)5.8.2 交会 (101)5.8.2.1 方向交会 (101)5.8.2.2 方向-距离交会 (103)5.8.2.3 距离-距离交会 (105)5.8.2.4 四点交会 (107)5.8.3 垂足、偏距计算 (108)5.8.3.1 垂足计算 (108)5.8.3.2 偏置点计算 (110)5.8.4 外延点计算 (112)5.9 对边测量 (114)5.9.1 折线对边 (114)5.9.2 射线对边 (116)5.10 面积测量(平面) (118)5.11 悬高测量 (121)5.12 道路 (124)5.12.1 水平定线设计 (125)5.12.2 编辑水平定线数据 (131)5.12.3 删除水平定线数据 (133)5.12.4 垂直定线设计 (134)5.12.5 编辑垂直定线数据 (135)5.12.6 删除垂直定线数据 (137)5.12.7 道路放样 (137)5.12.8 斜坡放样 (142)5.13 建筑轴线放样 (144)5.13.1 定义轴线 (144)5.13.2 移轴线 (147)5.13.3 竣工检查 (148)5.13.4 放样 (149)六、文件管理 (152)6.1 作业 (152)6.1.1 选择作业 (152)6.1.2 新建作业 (153)6.1.3 删除所选作业 (155)6.2 已知点 (155)6.2.1 查找已知点 (156)6.2.2 增加已知点 (157)6.2.3 编辑已知点 (158)6.2.4 删除已知点 (159)6.3 测量点 (159)6.3.1 查看测量数据 (159)6.3.1.1 查看作业中的所有测量点 (159)6.3.1.2 查看作业中指定的点名 (161)6.3.2 删除测量数据 (163)6.4 编码 (163)6.4.1 输入编码 (163)6.4.2 查看编码 (165)6.4.3 删除编码 (166)6.5 初始化内存 (167)6.6 内存统计 (168)七、通讯设置 (170)八、数据传输 (172)九、系统信息 (173)十、导出/导入数据 (174)十一、USB 发送/接收数据 (176)十二、存储器模式 (176)十三、检验与校正 (180)13.1 管水准器 (180)13.2 圆水准器 (180)13.3 望远镜分划板 (181)13.4 视准轴与横轴的垂直度(2C) (182)13.5 竖盘指标零点自动补偿 (183)13.6 竖盘指标差( i 角)和竖盘指标零点设置 (184)13.7 横轴误差补偿的校准 (185)13.8 光学对中器 (187)13.9 仪器常数(K) (188)13.10 视准轴与发射电光轴的平行度 (189)13.11 无棱镜测距 (190)13.12 基座脚螺旋 (190)13.13 反射镜有关组合件 (190)十四、技术参数 (192)十五、附件 (194)【附录A】数据通讯 (195)1、设置通讯参数 (195)2、数据传输 (196)A：下传数据 (196)B：上传数据 (199)3、坐标编辑 (201)A：新建坐标文件 (201)B：打开文件 (202)C：设置距离单位精度 (203)4、编码块编辑 (203)5、设计道路定线数据 (205)A：水平定线格式 (206)B：垂直定线格式 (207)【附录B】计算道路定线元素 (208)1、道路定线元素 (208)2、计算道路定线元素 (210)1前言非常感谢您选购三鼎STS750/750R 系列全站仪！本手册使用范围：适用于STS750(R)系列全站仪。

全站仪测座标详细步骤全站仪放样步骤30

全站仪测座标详细步骤全站仪放样步骤30、全站仪的功能介绍1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。

（2） ... ：与经纬仪相同，若要测出水平角∠ aob ，则：1）当精度要求不高时：瞄准 a 点——置零（ 0 set ）——瞄准 b 点，记下水平度盘 hr 的大小。

2）当精度要求高时：——可用测回法（method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ h set ）。

2、距离测量（ distance measurement ）p** 、ppm 的设定——测距、测座标、放样前。

1）棱镜常数（p** ）的设定。

一般： pri**=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（ ppm ）（乘常数）的设定。

输入测量时的气温（temp ）、气压（press ），或经计算后，输入 ppm 的值。

（1）功能：可测量平距 hd 、高差 vd 和斜距 sd （全站仪镜点至棱镜镜点间高差及斜距）（2） ... ：照准棱镜点，按“测量”（ meas ）。

3、座标测量（ coordinate measurement ）（1）功能：可测量目标点的三维座标（ x ， y ， h ）。

（2）测量原理若输入：方位角，测站座标（，）；测得：水平角和平距。

则有：方位角：座标：若输入：测站 s 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有：高程：（3） ... ：输入测站 s （ x ， y ，h ），仪器高 i ，棱镜高 v ——瞄准后视点 b ，将水平度盘读数设定为——瞄准目标棱镜点 t ，按“测量”，即可显示点 t 的三维座标。

4、点位放样 (layout)（1）功能：根据设计的待放样点p 的座标，在实地标出p 点的平面位置及填挖高度。

（2）放样原理1）在大致位置立棱镜，测出当前位置的座标。
