学术论文中的插图和图表制作规范
学术论文中的插图和图表制作规范学术论文是科研工作者交流研究成果、推动学术进展的重要方式。
在学术论文中，插图和图表的使用是不可或缺的，它们能够直观地展示数据和结果，提高论文的可读性和可理解性。
然而，为了保证插图和图表的准确性和规范性，我们需要遵循一些制作规范。
首先，插图和图表应该具备清晰、简洁的特点。
插图应该有足够的分辨率，以便读者能够清晰地看到其中的细节。
此外，插图的内容应该简洁明了，避免过多的文字和图形元素，以免分散读者的注意力。
图表也应该简洁明了，避免过多的线条和标记，以免造成混淆。
在制作插图和图表时，我们应该注重信息的传递，而不是图形的复杂性。
其次，插图和图表的编号和标题应该规范统一。
每个插图和图表都应该有一个唯一的编号，并在正文中进行引用。
编号应该按照插图和图表的出现顺序进行，以便读者能够方便地找到相应的插图和图表。
此外，每个插图和图表都应该有一个简明扼要的标题，能够准确地概括其内容。
标题应该位于插图和图表的上方或下方，并使用统一的字体和字号。
另外，插图和图表的来源和版权信息也是需要注意的。
如果插图和图表是从其他文献或网站上引用的，我们应该在图注或脚注中注明其来源，并遵守版权规定。
如果插图和图表是自己制作的，我们也应该在图注或脚注中注明其作者和制作日期，以便读者了解其真实性和时效性。
此外，插图和图表的尺寸和位置也是需要考虑的。
插图和图表的尺寸应该适中，既能够展示所需的信息，又不会占用过多的篇幅。
插图和图表的位置应该与相关的文字内容相对应，以便读者能够直观地理解其含义。
在插图和图表的周围应该留有足够的空白，以便读者能够更好地聚焦于插图和图表的内容。
最后，插图和图表的解读和说明也是需要注意的。
在插图和图表的正文中，我们应该对其进行解读和说明，以便读者能够更好地理解其含义和意义。
解读和说明应该简明扼要，避免冗长的文字和复杂的术语，以免给读者造成困扰。
在解读和说明中，我们可以使用适当的箭头、标注和颜色等辅助手段，以增加插图和图表的可读性和可理解性。

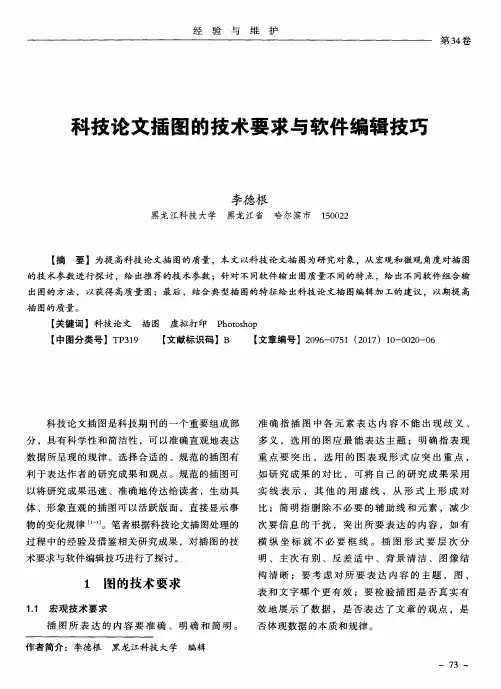

科技论文插图的技术要求与软件编辑技巧
准 确 指插 图 中各 元 素 表 达 内容 不 能 出 现歧 义 、 多 义 ，选用 的 图应 最 能表 达 主题 ；明确 指表 现
重 点 要 突 出 ，选 用 的 图表 现 形 式 应 突 出重 点 ，
如 研 究成 果 的对 比 ，可 将 自己 的研 究 成果 采 用 实 线 表 示 ，其 他 的用 虚 线 ，从 形 式 上 形 成 对 比 ；简 明指 删 除 不必 要 的 辅 助线 和元 素 ，减 少 次 要信 息 的干 扰 ，突 出所 要表 达 的 内容 ，如 有
广 的 图形 文 件格 式 ，打 印 出来 清 晰度 好 。Ｐ ｈ ｏ ｔ ｏ ｓ ｈ ｏ ｐ 是 科 技 论 文插 图处 理 的常 用 软件 ，其 可 以如 调节 图 片 尺 寸 、亮 度 、 对 比度 、以 及 擦 除 图元 和颜 色 反
Ｍａ ｔ ｌ ａ ｂ是 最 专 业 的 数 学 软 件 ，但 其 操 作 不 像 Ｏ ｒ ｉ ｉｎ ｇ 那 样 简便 ， 由 Ｍａ ｔ ｌ ａ ｂ 生 成 的 图 同样 可 以有 两
２ ． ３ Ｍａ ｔ ｌ ａ ｂ ＋ 虚拟打印＋ Ｐ ｈ ｏ ｔ ｏ ｓ ｈ ｏ ｐ
旋转等操作时 ，其不发生不失真。而 图像是像素按 照一定 的规则组成的位 图 ，对其进行移动 、缩放或 旋转等操作时 ，会发生失真。科技论文中常用的图 片格式是 Ｔ ｉ ｆ［ ４ － ５ ］ ０ Ｔ ｉ ｆ 图兼容性好 ，是论文支持最
种方 式转 换 为 Ｔ ｉ ｆ 格 式 。一 种 利用 Ｍ ａ ｔ ｌ ａ ｂ 存储 为 Ｔ ｉ ｆ ；另一种用虚拟 打印 的方式转换位 Ｐ Ｄ Ｆ ，再经
Ｐ ｈ ｏ ｔ ｏ ｓ ｈ ｏ ｐ 转换为 Ｔ ｉ ｆ格 式 。推 荐 Ｍａ ｌ ｆ ａ ｂ 相 关 常 用 设 置参 数 ：图的尺 寸为 ７ ｃ ｍ ×５ ｃ ｍ， 坐 标 线 宽 ０ ． ５ ｐ ｔ ，
科技论文插图的制作要求
科技论文插图的制作要求
合格插图的标准：
一．线条图
1，线条均匀、光滑、清晰，粗细适当；
2，坐标刻度值数疏密适宜，刻度线划在坐标里边；
3，非必须彩色外，尽量用黑白；
4，图上注字（包括坐标该度数位）用字宜用小6号—小5号之间，黑体等,图内注字不大于坐标值数字；
5，坐标轴有物理量时标清量和单位（尽量用符号）；
6，大小适宜，图的信息容量与图尺寸规格要匹配，图的各元素比例要恰当,尽量美观；与文要匹配并插入文中适宜处。
二．照片图
1，尽量用像素高，清晰度（色彩、背景、层次都要清晰）好的图; 2，参数，条件的标注（图内和图下）要清楚、齐全（字体宜小5号）；
3，图的大小要适宜，与文匹配，插入文中适宜处；图内各部位，各要素大小也要匹配，做到比例适当、重点突出，精美好看；注：①不论何种图图题都要中英文对照给出;②同类图的体例全文要一致;③注字符不得用虚线;④插入文中适宜处是指与文字叙述的逻辑关联处(应有提示语或引导语,如见图×),且应先文后图排。
SCI论文写作之插图要求
SCI论文写作之插图要求本文说明一般SCI杂志对插图的基本要求以及如何在科研工作中做好原始数据的采集工作，希望对科研工作者有用。
1. SCI论文插图一般要求：1）尺寸：宽度8.3~17.6cm，高度≤20cm；2）字体：Times New Roman/Arial；3）同类型文字的字号保持一致：Font size ≥8 pt（字体太小印刷版看不清楚）；4）线条粗细一致：Line weight一般在0.25~1 pt；5）准确、清楚、有条理的图片标记，插图上所有元素对位整齐；6）插图内容应占据整张插图的90%以上空间，四周不能留太多空白区域；7）颜色模式：RGB, CMYK；8）图片分辨率超过最低要求：彩图≥300 dpi；线条图≥1000 dpi；灰度图≥600 dpi；组合图≥500 dpi；9）格式符合规范：位图，TIFF，矢量图，PDF/EPS；10）大小合适：每张插图最好不超过10M，推荐保存为TIFF格式并选择LZW无损压缩模式；2.SCI论文写作如何获取高质量的原始素材？收集原始数据和图片时，应特别注意获取高质量的原始文件，并长期保存。
（1）照相机拍摄类照片要点：1）注意摄入参照物。
如需比较拍摄物尺寸大小的，应辅以钢尺做参照等；2）背景应尽量干净。
推荐以浅蓝布作为背景，注意减少血渍及其他污染物的干扰；3）检查相机设臵，分辨率越高越好，推荐2560×1920dpi及以上分辨率；4）对焦准确，不逆光拍摄，多拍几张；5）及时挑选可用照片并正确命名，并将原始照片长期保存，不要用word或ppt保存；（2）条带类图片拼图前，条带类图片需要通过图片软件进行裁剪和预处理，并添加箭头和分子量等文字说明。
注意：1）保持凝胶完整；2）拍照或扫描时应臵高分辨率，原始分辨率＞300 dpi，越高越好，保存为TIFF格式备用。
（3）显微镜、电镜、共聚焦显微镜图片这类照片包括黑白图和彩色图。
拼图前，往往需要预处理添加标尺和调整大小。

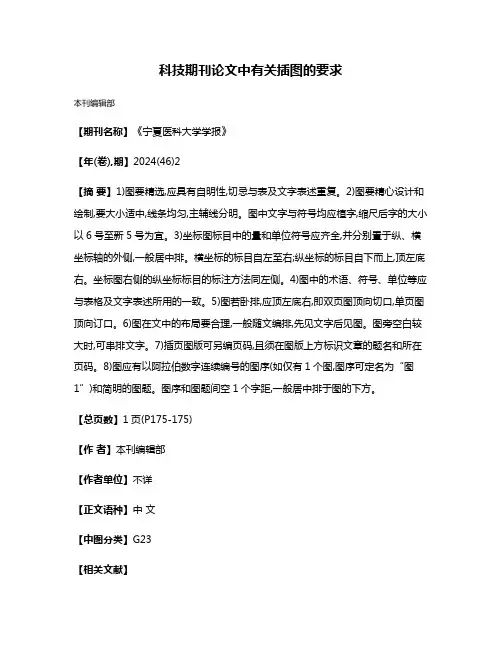

科技期刊论文中有关插图的要求

科技期刊论文中有关插图的要求
本刊编辑部
【期刊名称】《宁夏医科大学学报》
【年(卷),期】2024(46)2
【摘要】1)图要精选,应具有自明性,切忌与表及文字表述重复。
2)图要精心设计和绘制,要大小适中,线条均匀,主辅线分明。
图中文字与符号均应植字,缩尺后字的大小以6号至新5号为宜。
3)坐标图标目中的量和单位符号应齐全,并分别置于纵、横坐标轴的外侧,一般居中排。
横坐标的标目自左至右;纵坐标的标目自下而上,顶左底右。
坐标图右侧的纵坐标标目的标注方法同左侧。
4)图中的术语、符号、单位等应与表格及文字表述所用的一致。
5)图若卧排,应顶左底右,即双页图顶向切口,单页图顶向订口。
6)图在文中的布局要合理,一般随文编排,先见文字后见图。
图旁空白较大时,可串排文字。
7)插页图版可另编页码,且须在图版上方标识文章的题名和所在页码。
8)图应有以阿拉伯数字连续编号的图序(如仅有1个图,图序可定名为“图1”)和简明的图题。
图序和图题间空1个字距,一般居中排于图的下方。
【总页数】1页(P175-175)
【作者】本刊编辑部
【作者单位】不详
【正文语种】中文
【中图分类】G23
【相关文献】
1.科技期刊论文中有关插图的要求
2.科技期刊论文中有关插图的要求
3.科技期刊论文中有关插图的要求
4.科技期刊论文中有关插图的要求
5.科技期刊论文中有关插图的要求
因版权原因，仅展示原文概要，查看原文内容请购买。
科技论文的插图要求.doc
科技论文的插图要求插图的设计要求1.要精选插图。
一是能用简单文字叙述讲清的内容，就无需加插图；可用可不用或仅增加感性认识的图，应尽量不用；图中不必要的部分应删除。
二是在初步确定采用插图的基础上，分析比较同类插图，看能否合并甚至删减。
2.要认真构思。
对各种表达方式的插图要认真比较，从中遴选最合适的，采用分图时，分图应联系密切，排列紧凑，大小匀称。
3.图文紧密配合。
要图文相符，技术内容正确。
4.画法符合标准。
插图的画法及其图形符号应符合有关的国家标准。
无标准规定的，应以通常习惯用的画法为准。
5.精心设计插图。
要大小适中，线条均匀，主辅线分明。
图幅大小取决于插图的复杂程度。
简易函数图设计规范1.图题（图名）。
图题应简短精炼、准确得体，避免使用“流程图”“示意图”等泛指性图题。
图序与图题之间空一字距，左右居中排在整幅插图的下边。
图题字数过多时，应转行排。
图题一般用小5黑体字（中文）或24 Arial (英文)。
2.标目。
标目是坐标图的必备项，用于说明坐标轴的物理意义，由量（或函数）符号（无量符号的，用量名称）与相应的单位构成。
标目应与被说明的坐标轴平行，居中排印。
标目一般用小五号或六号宋体字（中文）；或24 Arial (英文)。
避免标目中量名称与量符号并用。
3.标值。
标值应尽量取在0.1~1000之间，当大多数取值小于0.1或大于1000，可通过更换词头该表标目中的单位的方式调整标值，也可以通过科学计数法调整；标值不应标注过密。
标目一般用六号宋体字（中文）；或24 Arial (英文)。
坐标轴上的标值范围视图形的数据而定。
虽然两个坐标轴上标值的间距可以任意选择，但不同的选择会使同一条曲线有不同的形状，同一条直线会有不同的斜率。
图的曲线过平或过陡（尽量避免）不仅使图画欠美观，而且曲线和直线的变化趋势易使人产生错觉。
4.数据点凡是用实验数据绘制的函数图，均应有数据点。
数据不宜太少，否则不能反映真实的变化规律。
SCI论文插图规范
Maximum: 17.35 cm W x 23.35 cm H Minimum: 8.3 cm W
Sized to fit columns in the final printed PDF RGB (8 bit/channel) or grayscale only Arial, Times, or Symbol 8-12 point
如果在文字为7pt字号的情况下，无法排满整个画 布，建议用2/3版图
精品文档
17
插图整体要求
图片尺寸要符合规范；
tiff 只接受指定格式的图片；
插图上元素要求对位整齐； 图片清晰度要求符合印刷要求； 插图中相同类型的文字大小应统一； 文字字体选择要符合要求并保持一致 线条粗细应统一
精品文档
精品文档
29
不同图片类型的要求
线条图 包括细胞流式图，生存曲线、散点图、柱状图、DNA序列
图等 Tiff格式： 分辨率至少1000dpi 采用LZW无损压缩可大幅度减少文件大小 坐标轴用黑线，绘图区横向网格去除 注意使用要求字体、字号保存一致性 Eps： 同一论文中不同插图线条粗细、字体、字号保存一致性 单纯线条图推荐使用eps格式投稿
14
插图尺寸
目前的期刊多分为多栏 排版，分成左右两栏。 论文插图的排版也多分 成三种形式进行排版。 1.半版图；2.2/3版图； 3、整版图
建议半版图尺寸为8cm， 即使是单张图片也最好 是8cm的半版图
精品文档
15
2/3版图
可以包括一个或者几个部分，算作一张figure。图片总的 宽度为12-15cm。图片高度没有限制，但是不可过高 （<20cm）,制作时，画布尺寸最好建立整数尺寸，如 12、13、14、15cm。Figue每个小图片缝隙推荐0.5mm 至0.8mm之间，图片的每个部分用a、b、c、d等标注， 或者大写A，B, C,D
科研论文中插图的规范要求(学术参考)
科研论文中插图的规范要求科研论文的写作应遵循一定的规范，严格按规范进行论文写作不但可使研究者撰写论文的难度降低，而且也能使读者更方便地对论文进行判断，同行之间也可更便捷地交流。
插图作为科研论文的重要组成部分，其制作也有一定的规范要求。
论文中所有非表格的图示都可以被称为图，包括线形图、条形图、圆型图、散点图、结构图、示意图与照片等多种常见类型。
在描述变量间的相互作用或非线性关系时，用插图来表达是非常有效的。
但插图占用篇幅大，且数据的表达没有表格那么准确，有时和需要读者去估计，所以对其使用要适度。
与表格类似，在文中也要对插图作足够的说明以便于理解。
医刊汇编译认为，一幅好的插图应该具备如下几个特点：一是补充而不是重复文字的描述；二是只描述基本事实；三是简明，省略不必要的细节；四是清楚，插图的要素(类型、线条、符号、文字等)要让人容易看清楚；五是容易理解，目的明确；六是同一篇文章中同一性质的插图要有一致性，即字体号、主辅线条粗细、单位符号等要一致。
插图中各要素及其要求如下：1.图序和图题：图序即插图的序号。
根据插图在正文中被提及的顺序，用阿拉伯数字进行排序，如“图1”、“图2”等。
并尽量把图安排在靠近第1次提及它的位置。
需要注意的是，一定不要写成“上/下图”或“第X页的图”，因为这些提法在重新排版时可能会导致错误。
图题即插图的标题，要求简明准确，要有较好的说明性和专指性，不要为了追求简洁而选用过于泛指的图题，图序和图题之间空1个字距，不用任何点号，置于图的下面。
2.图例：当插图中用某一符号来代表某一变量时，就要用图例来说明符号的意义。
图例常被放置于图内并成为插图的一部分，因此其字体和字号应与图的其他部分一致。
如有可能，最好把图例放置在坐标轴的区域之内。
3.图注：图中未能表达又需要表达的信息应在图注中说明，如度量单位、符号以及缩略语等。
如在图中标出了显著性的值，那么在图注中就要说明(同表注的要求)。
4.字体、字号、线条和图案的选择要注意：图中的字体常采用6号宋体，若有特殊要求，如突出某些文字，可增大字号或改变字体；坐标轴线条为辅线，粗细采用0.5磅，图中线条为主线，可以采用1磅；线条粗细与密度需要加以考虑，要突出最重要的要素；图中性质不同部分要用不同的图案区分，如条形图中代表不同变量的条、饼图中不同的部分等。
毕业论文插图制作规范
毕业论文插图制作规范随着科技的发展和信息的快速传播，插图在毕业论文中的使用越来越广泛。
插图的使用可以使论文更加直观，有助于读者对研究内容的理解和接受。
然而，插图的制作和使用也需要遵循一定的规范，以确保其能够达到预期的效果，并且不影响论文的整体质量。
本文将介绍毕业论文插图的制作规范。
一、插图的类型和选择在制作插图之前，首先需要明确插图的类型和选择。
根据具体的研究内容和需要表达的信息，选择合适的插图类型，例如表格、图表、流程图、示意图、照片等。
在选择插图时，应确保插图能够准确地展示研究结果或阐述论点，同时要尽量简洁明了，避免冗长和复杂。
二、插图的制作要求1. 图片质量：插图的清晰度和质量至关重要。
插图应具备足够的分辨率，清晰可见，并且不失真。
如果插图中包含文字，文字也应清晰可读，避免模糊不清。
2. 图片尺寸：插图的尺寸应适当，既能够突出插图的重点，又不能太小而难以辨认。
一般来说，插图不应超过页面的边界，以免影响排版和阅读。
3. 图片编号和标题：每个插图应有清晰的编号和标题，以便读者准确理解插图的内容。
编号和标题应与插图一同出现，并且位于插图的下方，方便读者浏览和参考。
4. 图片的来源和版权：如果插图来自其他文献或来源，应在插图的下方标明图片的来源，并注明引用的出处。
另外，如果有版权的问题，应事先获得相关授权或者注明使用许可。
三、插图的引用和说明在论文中使用插图时，需要进行适当的引用和说明，以确保学术诚信。
应使用引用格式标注插图的来源，并进行适当的解释和说明，使读者能够理解插图的含义和作用。
如果插图中有特殊的符号、颜色或图例，也需要进行解释和说明。
四、插图的位置和排版插图在论文中的位置和排版也需要注意。
一般来说，插图应紧密地与相关的文字内容相连，并出现在其首次提到的地方或附近。
插图与文字之间应留有适当的间距，便于读者阅读和理解。
插图的格式和样式应与论文的整体排版一致，字体、字号、行距等要统一。
五、插图的标注和说明每个插图应有相应的标注和说明，以便读者理解插图的内容和意义。
科技论文的图和表
科技论文中的插图、表格插图和表格要精选，要有科学性、自明性，应标准化。
1插图所有的插图均需标注图序和图题。
对于函数曲线图，请注意检查横纵坐标的变量符号、单位、刻度值是否完整（对于无量纲或无单位的，请注明“无单位”）。
特别注意说明坐标轴物理意义的标目，要求由物理量的名称或符号和相应的单位组成。
物理量的符号用斜体字母标注，尽量避免使用中、外文的文字段 (或缩写字母) 来代替符号。
单位符号应该使用正体字母标注。
量与单位之间用斜线“／’’隔开，如I／A，P／Pa，V／ms-1,等。
标目应该与被标注的坐标轴平行，居中放置在坐标轴与标值的外侧。
如图1所示。
图1 插图说明图示例：2 表格所有的表均需标注表序和表题，表中的各栏均应标明“量和测试项目、标准规定的符号及单位”。
尽量用三线表，其构成如图2所示。
图2 三线表说明μg/L20406080100∆F220240260280示例：表1 应用举例分子 名称 P 键数（m ） n m +n 分子 构型 单 双 三 CO 2 8 2 02 直线型 HCN 8 1 1 0 2 直线型 O3 10 2 1 3 V 型 10 2 1 3 V 型 NO 29 2 0.5 3 V 型 +2NO 8 2 0 2 直线型 -3I 10 2 3 5 直线型 2NClO14 2 1 0 3 三角形 -24SO 16 4 0 6 四面体 22F IO 13 2 2 1 5 四面体 4SOF 12 4 1 0 5 三角双锥 4XeOF 14 4 1 1 6 四方角锥 7IF1477五角双锥表2《淮南子 . 天文训》生律结果律名 相生 今日 七声 律长 律数* 律数**次序 音名 宫调 (弦长)黄钟 1 C 宫 9.00 81 1大吕 8 #C 8.42 76 2048/2187 太簇 3 D 商 8.00 72 8/9夹钟 10 #D 7.49 68 16384/19683 姑洗 5 E 角 7.11 64 64/81仲吕 12 F 6.66 60 131072/177147 蕤宾 7 F 变徵 6.32 57 512/729 林钟 2 G 徵 6.00 54 2/3夷则 9 #G 5.62 50 4076/6561 南吕 4 A 羽 5.33 48 16/27无射 11 #A 4.99 45 32768/59049 应钟 6 B 变宫 4.74 42 128/243 清黄 (13) C 1殿 (宫) (4.44)_ — (1/2)注: *《淮南子 . 天文训》给出的律数; **黄钟宫音的律数为1，按三分损益法得其它各律的律数（比例数）。
科技论文使用插图的原则
科技论文使用插图的原则
（1）为论文的主题服务。
无论插图设计得如何好,如果不为论文的主题服务,不能说明论文所表达的主要见解, 插图就会成为论文的累赘,反而影响表达效果。
（2）精选慎用。
图在科技论文中虽有重要作用,但也不能占用太多的篇幅,一篇论文应该配用多少幅插图,没有硬性规定。
凡是能用简明语言表达清楚的,尽量不用图；凡是能用一张图表达清楚的,就不用几张图。
（3）精心设计。
好的图应具备准确、简明、醒目、美观的特点。
设计和制作时应反复考虑,否则,起不到应有的作用。
（4）以图辅文的原则。
论文的插图是直接用来表达正文内容的,它与一般的工程图或美术作品不同。
工程图或美术作品可以独立存在,而论文中的插图离开了正文内容就失去了其内在的意义了。
（5）简明的原则。
凡能用线条表示的就不必用照片；凡能用单色表示的就不必用多色；凡能用小幅面图表示的就不用大幅面图；凡能用单栏图表示的就不用通栏图；凡能用简单图表示的就不用复杂图表示。
（6）规范化原则。
插图的幅面尺寸、注字和符号,线条、箭头等都应符合国家标准的有关规定。
图、文中的符号、数据、单位、量纲名称应完全一致。
图例及图例说明、图名、图号等都应齐全、无误。
插图的规范
插图的规范科技论文插图设计、制作质量的好坏，不仅影响美观，而且影响科技信息的准确传播，影响出版单位期刊出版质量，同时也影响作者的文章命中率。
因此绘制好插图至关重要。
插图需要精选。
绘制过程中应避免发生既用文字，又用图、表复述同一项内容，或用多张插图表述类同的事实或现象的情况。
在掌握文章主题的基础上，精选插图，删除一切可要可不要的插图。
1 插图的绘制要求（1）插图应具备科学性。
插图所反映的事件应是准确科学的，其中要求线条坚实、光洁、字迹清晰，线条疏密适度；灰度图不能清晰分辨的要求用彩色图。
（2）绘制中国地图时务必完善，应包含台湾，南海诸岛（漏绘钓鱼岛、赤尾岛、东沙群岛、海岸范围线），附图以及西部边界线。
附图中图c为符合规范图。
Grads绘图软件绘制南海岛屿底图用'set mpdset cnworld3000 cnriver'命令。
（3）插图不强调画面的完整性，应根据文章的表述要求决定采用整幅图或其中的一部分。
（4）插图的布局在不影响表述内容的基础上应遵循合理、紧凑、美观的原则。
（5）插图等值线大小标记应得当(见节)。
（6）插图上的图注说明文字应力求简洁、准确、规范、清晰。
除物理量和单位的表达必须遵循国家标准的规定外，所选用的名词术语一定要与正文中所用的一致。
(7)图题要有中文和英文两种形式。
2 用Grads绘图软件Grdas若用其默认设置来绘制时，绘制的实页大小一般为280cm宽的*.gmf图，科技期刊大多采用大16开，通栏时最大宽度170cm，半栏时插图最大宽度80cm，当转换成*.tif时，通栏图长宽要变成缩成原来的50%，半栏图长宽要缩成不足原来的30%，由此带来一系列问题等值线标记Set clopts color<thickness<size>设置等值线标记的颜色，1为缺省，表示采用等值线的颜色，thickness为标记的线宽，1为缺省，表示采用等值线的线宽，size为标记的大小。
科技论文对于插图有哪些要求
科技论文对于插图有哪些要求
1插图的性质要求
论文中所使用的图应该主题分明，具有直观、简明、方便阅读、理解的功能。
如果是强调事物的准确程度,应该使用统计表;如果是强调事物的性质或变化趋势,应该使用统计图。
每幅图应在正文中标明引用处。
与图有关的量、单位、符号、缩略语等必须与论文中词语相一致。
同时,为确保图的自明性,对图内使用的缩略语必要时应进行注释。
中文期刊的图题、图例及图内说明应使用中文或中、英文对照,但不宜仅用英文。
2插图的格式要求
图片一般排在相应正文段落之后，即先见文后见图。
图题一律排在图下方。
图序号使用小5号黑体的阿拉伯数字,与图题之间空1字格，图题文字用小5号宋体居中排列。
全文从“1”开始连续编码，仅1幅图也应标注“图1”。
图的注解使用6号宋体居中排在图与图题之间，图“注”前空2字格,注释结束时加句号。
3插图版位的要求
在论文写作中，插图版位一般是先见文后见图。
图排于首次提及的相应正文所在自然段落后为宜，或根据版面需要移排在本论文中相应部位。
图例一般排印在图内空白处,也可排在图形和图题之间，图注应排在图与图题之间。
论科技论文插图的构思设计及要求
文章编号:1000-1500(2000)01-0112-05论科技论文插图的构思设计及要求金 刚(北方交通大学科技处,北京100044)摘 要:针对科技论文中图稿普遍存在的问题,介绍了作者在插图构思、设计过程中应掌握的基本知识,以期达到科技图稿的规范性与合理性.关键词:科技论文;插图;设计中图分类号:G 232 文献标识码:COn Considerations and Lay 2Out of Illustrations in Thesis J IN G ang(Department of Science and Technology ,Northern Jiaotong University ,Beijing 100044,China )Abstract :Common problems about illustrations in science and technology thesis are dis 2cussed.Basic requirements for lay 2out of illustrations are introduced to make them stan 2dardized and rational.K ey w ords :science and technology thesis ;illustration ;design随着科学技术的飞速发展,使用计算机进行论文写作和编辑加工,已是论文写作和编排技术工作现代化的必然途径.近年来在高校学报涌现出一大批青年作者群,他们熟练地掌握计算机,利用现代手段编写文章,并且利用微机绘制文稿中的图形,一改过去由专业描图人员手工绘图的方法,使出版工作迈上新台阶.但由于大多数年轻作者不甚了解科技论文中插图的基本要求,所交图稿普遍存在不规范和随意性.在实际的出版过程中,编辑和作者双方在图的改动加工上投入很多精力和时间,影响了出版工作的顺利进行.作者对其文稿的责任,是从创作一开始就产生的.如果在其文章孕育初期就大概了解文稿和图稿的基本要求,并依据规范对其文、图创作进行约束,从而使编辑和作者在双方各尽其责的过程中,做到彼此制约和互补,就可以顺利完成科技论文的出版工作.1 插图的作用与原则111 插图的作用科技期刊内容是由文字、图形和数学符号等组成,它们结构不同,表达形式各异.当文字叙述难以简洁地表达复杂的科技内容时,借助图形作辅助说明;当数学符号为科学研究提供数量分析和计算方法,使其从定性描述上升到定量分析时,图形也起到表述的作用.收稿日期:1999202222作者简介:金刚(1954—)女,浙江绍兴人,助理编辑,大专.em ail :bfxb @ 2000年2月第24卷第1期 北 方 交 通 大 学 学 报JOURNAL OF NORTHERN J IAO TON G UN IV ERSIT Y Feb.2000 Vol.24No.1 在论文的某些地方,适当配置插图,使其内容更加完整,更具有说服力,叙述更显简洁,易于读者理解和记忆.对于某些内容,如复杂的线路图、机械设备和实验装置等,用长篇大论难以把事物描述清楚,而一幅构思严密、设计新颖、绘制精湛的插图就可清晰、准确地表述出来,为读者提供直观的形象思维,所以插图有着文字所不可企及的作用[1].112 插图的原则论文中的插图,一般不应无原则地任意增删.插图过多将会使文稿显得冗复和杂乱;插图过少也会显得单调和沉闷.掌握得当,才可与正文相得益彰,收到图文并茂的功效.(1)精简原则一篇论文,只要能使读者正确理解所叙述的内容,凡是能用文字简洁说明问题的,则用文字表达,不必硬加插图.有人统计,科技论文中平均每1000字伴有一幅插图.近年来,不少文章作者对于其研究成果往往不厌其烦地既用文字又用图、表复述同一内容,或用多张插图表述类同的事实和现象.曾经出现过一篇投稿,只有3000多字而插图就多达十几幅的情况,反而使文章显得零乱、松散,冲淡了文章的主题.选择插图应遵循精简的原则:①可用可不用的则尽量少用或者不用;②能用小幅面尺寸表达的不用大幅尺寸,图要紧凑,避免空旷;③能用示意简图表示的不用复杂的结构图;④能用表格说明数据的地方,尽量少用插图表示,技术内容需用较多的数据表达时可用表舍图;⑤几张坐标曲线图上的坐标分度和单位相同时可合并;⑥前人的工作可作为文献引出,不必作重复的叙述和图示.掌握了插图的精简原则,设计出确有必要、为数不多、最具典型的图稿,不但可节省篇幅,又可提高论文的可读性.(2)规范化原则插图要符合规范化原则,即绘图时要符合国家标准,例如:符号、线型、箭头、剖面线的画法,以及各种图形的设计与绘制都有一定规定.不要随便取用已废除的1990年以前国内出版的其它参考书上的旧符号或外国符号,应一律采用新国标规定的符号.按规定和要求设计与绘制插图,大家就有了共同语言.不按规定各行其事,往往使人难以理解甚至不理解,从而失去了插图存在的必要.2 插图的形式与设计211 插图的形式科技论文插图种类很多,对图形的构思与设计,要根据不同内容、不同功能和不同用途来加以考虑.大体可以分为线条图和照片图两大类.线条图 指用墨线绘制出来的图形.它具有线条简明、含义清晰的特点,是论文中最常见的插图.线条图有很多种类,比如:函数曲线图、各种流程图、示意图、系统图、程序框图、电气线路图、记录谱图、计算机输出图或直方图、地图等等.照片图 指图像显示的图形,主要表现它的传真特性,是原实物的照片,它比线条图更形象、更直观,立体感强,但不能反映物体的内部结构.照片图常见的是设备仪器和零部件的外观、建筑物、示波图形等等.212 插图的设计插图绘制的质量优劣,在一定程度上决定着刊物的出版质量.科技图稿应该是图形的功能311第1期 金刚:论科技论文插图的构思设计及要求和形式美的综合形象,设计效果概括为图形结构准确和简洁美观,这是插图设计的基本条件.插图不同于绘画,它不强调画面的完整性,应根据文章表达的要求来决定采用整幅图或其中的一部分.假如描绘整体设备中某部分的一个零件外形结构,可以从简化的或虚拟的整体设备给定部位中通过编引提出该零部件,给以放大特写.21211 坐标图坐标图是论文中使用最多的一类图形,在设计这类图时要注意下列各点:(1)图面安排要紧凑,突出主题,对于作用不大或多余部分要适当调整,压缩或删除无关紧要的部分(见图1). (a )原图(b )修改图图1 合理安排坐标轴示例(2)两图并排时,高低、大小要适宜,避免悬殊过大.(3)非定量坐标必须画出表示增量(x ,y )方向的箭头;定量坐标必须有量的单位和数值分度,不必在坐标轴末端加箭头.(4)定量坐标的分度必须准确,不要过密或疏密不均.过密的分度感觉杂乱,观看效果不佳.(5)表示不同情况、不同用途的曲线线条,要让读者清楚可分,应采用不同线型以示区别.(6)标明编号的引线,应以最短距离引出,不要顺着剖面线或轮廓线等延长出来,引线末端不需画短横线.(7)纵横坐标轴上的标值范围是根据图的数据确定的,但标值的间距却是任选的1不同的选择将使同一曲线有不同的形状,同一条直线其斜率也很不相同,如图2所示[2].图2(a )和(b )不是太高就是太扁,不仅图面不美观,而且直线和曲线的变化趋势直观上容易给人错觉。
第五讲科技论文插图的规范使用
Copyright © by ARTCOM PT All rights reserved.
20
Company Logo
www.art-com.co.kr
5.1.3.2 条形图
甘特图（Gantt Chart）实际 上也是一种条形图。由亨 利·甘特于1910年开发出来， 通过条状图来显示活动（项 目）、进度以及其他与时间 相关的系统内在关系随着时 间进展的情况。其中，横轴 表示时间，纵轴表示活动 （项目）,条状图表示整个期 间内计划和实际活动的完成 情况。
Copyright © by ARTCOM PT All rights reserved.
19
Company Logo
www.art-com.co.kr
5.1.3.2 条形图
有时一类变量又可分几个水平，应 该用相应数量的直条来表示，即用 几个直条组合成一组，这种条形图 即为复式直条图（如图5），但直条 的数量不宜过多。为了便于对比， 在复式直条图内一般要用诸如横线、 竖线、斜线或者小点、小格、空白 等图案来对不同对比量加以区别， 并相应示出“图例”。制作时要求 直条的宽度与长度匹配匀称，线型 和图案规矩、 大方和美观。
5.1.3.6 等值线图 5.1.3.7 计算机输出图 5.1.3.8 照片图 5.1.3.9 记录谱图 5.1.3.10 地图
Copyright © by ARTCOM PT All rights reserved.
15
www.art-com.co.kr
5.1.3.1 线形图
线形图（又称函数曲线图） 是用于表示某种因素在一定 时间内的变化趋势或两个变 量（可变因素）之间关系的 一种坐标图。它一般用横纵 两个坐标表示两个可变因素，
5.1.2.1 图形的示意性 5.1.2.2 内容的写实性 5.1.2.3 取舍的灵活性 5.1.2.4 制作的规范性 5.1.2.5 表达的局限性
SCI科研插图规范与技巧
SCI科研插图规范与技巧目录1科研插图要求2照片类插图制作3线图类插图制作4技巧篇示例1科研插图要求指标类型参数指标类型参数分辨率线图＞1000dpi 尺寸大小单栏8-9cm 灰/彩图＞300dpi 1.5栏11.4-14cm 组合图＞500dpi双栏17.1-19cm字体Arial 、Times New Roman 整齐度是否对齐文字大小6-12号（标题7-8号）颜色模式RGB 、CMYK 线条粗细0.2-1.5pt （最好0.3-0.5pt ）文件大小＜10M注：具体参数按投稿杂志要求而定小知识图像类型颜色模式文件格式位图像素点构成矢量图几何特性RGB 红绿蓝CMYK 用于印刷.bmp 压缩比不变，像素清晰.jepg 灵活，可以根据要求压缩图片if 步方式保留透背景分辨率DPI （墨点/英寸）打印.gif 逐步方式，保留透明背景.tiff 格式复杂，有利于原稿复制.psd 保留图层和通道设计信息PPI （像素/英寸）显示屏p 保留图和道计信.png 兼具jpg 和gif 优点，保留透明图片编辑Adobe Photoshop(PS)矢量绘图Adobe Illustrator(AI)图表制作Excel 、Graphpad 、SigmaPlot 、Origin 、SPSSPdf 虚拟打印机Adobe Acrobat Professionnal2照片类插图制作z PS ：裁剪照片设置宽度保存为psd 文件z AI ：对齐图片白色直线制作缝隙标注文字和箭头z 保存：TIFF 格式、LZW 压缩、RGB 模式3线图类插图制作（1）矢量图文件AI 去除干扰元素（2）设置文字大小（6或7pt) 调整线图轮廓（3）新建画布复制线图对齐（4）标注文字保存TIFF4技巧篇1.如何对原始插图进行裁剪、旋转、色彩矫正？转2.如何修缮图片瑕疵、污点？4技巧篇3如何让一批图片颜色统一匹配？3.如何让批图片颜色统匹配？1技巧篇4.如何对绘制标准差对比线及统计学差异标志？4技巧篇5.如何运用抠图技术满足论文及幻灯片要求？4技巧篇6-6如何最大化地提高插图的清晰度？4技巧篇7.如何让苍白电镜照片栩栩如生、色彩斑斓？谢谢大家。
关于科技论文插图的加工与绘制-最新范文
关于科技论文插图的加工与绘制关于科技论文插图的加工与绘制关键词：插图,绘制,加工,论文,科技关于科技论文插图的加工与绘制介绍：在科技期刊中,特别是核心期刊,其插图要占整个版面的四分之一。
插图不仅是科技论文的重要组成部分,而且亦是科技期刊美学性的主要支柱。
“图文并茂”,首要的是图,这是因为插图的最大特点是直观。
一篇论文,读者只要看上一眼文中的插图,便能了解全文的大概;其次,插图与文字、表格、公式之间的关于科技论文插图的加工与绘制详情：[：]在科技期刊中,特别是核心期刊,其插图要占整个版面的四分之一。
插图不仅是科技论文的重要组成部分,而且亦是科技期刊美学性的主要支柱。
“图文并茂”,首要的是图,这是因为插图的最大特点是直观。
一篇论文,读者只要看上一眼文中的插图,便能了解全文的大概;其次,插图与文字、表格、公式之间的协调关系,构成“图文并茂”的基础。
因此,探讨科技期刊插图的加工与绘制问题,不仅关系到科技期刊的出版质量,而且也关系到读者的阅读心态和审美意识。
一、插图的加工插图不同于一般绘画,它不强调画面的完整性,应根据文章的表达要求决定是否采用整幅图或是其中的一部分,插图对画面的选取原则是表述的目的性,而不是画面的完整性。
插图图稿的编辑加工应包括审理图稿、删减修改、重新绘制、图面植字和比例缩放等工序。
所谓插图的加工,就是在版面的基础上,对于作者提供的尚未达到出版要求的插图所进行的处理过程。
在作者所提供的插图中,一般存在以下几种情况：（1）图大、字少、线稀,图字与插图之间比例失调;（2）图小、字多,原图过小;（3）坐标偏移;（4）图注过多,往往在版面设计或校对过程中才能看到其版面安排不合理;（5）坐标并列,在一张图中,将两种坐标同时绘制在图的一侧;（6）图的高矮不齐,多在版面设计时显示出来。
上述情况表明,科技插图的技术加工是不可或缺的。
这就要求责任编辑与技术编辑密切配合,解决以上问题。
目前采取的处理方法是：（1）对于图大、字少、线稀问题,多采用将大图适当缩小,使其线条和图字达到合适比例要求;（2）对于图小、字多的情况,在放大原图的基础上,调整版面,使其在美学性方面达到出版要求;（3）对于坐标偏移的问题,在插图绘制过程中调整;（4）对于图注过多现象,要力求简洁准确,应使其由集中向分散转化,从而保证图面清晰美观。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1插图总体要求
插图分为线条图（墨线图）和彩图。
插图宽度：半栏图不得超过80 mm；通栏图不得超过170 mm。
插图一般不要超过5幅，一个图内有多张子图的按一张计算。
为保证插图的一致性，线条图（简易函数图、各种示意图、管路系统图、电子线路图、流程图、程序框图、直方图或圆图、记录图，等）、灰度图（地图、照片、模型图，等）请按照《辽宁工程技术大学学报（自然科学版）》杂志的要求绘制。线条图建议采用word 2003或者Visio 2003绘图，灰度图建议用Photoshop或Coredraw绘制。
2通则
2.1简易函数图说明线条图插图要求
（1）插图文字要求：wቤተ መጻሕፍቲ ባይዱrd 2003版本，六号宋体
（2）插图字母、数字要求：word 2003版本，六号Time New Roman字体
（3）插图线条要求：细实线0.5磅，粗实线0.75磅。插图中坐标轴线、标值线用细实线，曲线用粗实线。
（4）其他要求：每幅插图按文中出现的先后顺序给出图序、图题（中英文对照）；标目，说明坐标轴物理意义，由物理量的名称或符号和相应的单位组成；标值，坐标轴定量表述的尺度。
2.2灰度图要求
（1）颜色：可以是彩色图片。如果想制成灰度图，彩图请在word的“图片工具栏”设置成灰度图。
（2）灰度图精度要求：插图精度不得小于300dpi。
3图例
3.1线条图图例
（1）简易函数图
（2）示意图
（3）电子线路图
