SVG动态无功补偿装置概述
svg动态无功补偿装置工作原理
svg动态无功补偿装置工作原理SVG（Static Var Generator）动态无功补偿装置是一种能够实现电网无功补偿的设备，通过控制电压和电流的相位差来补偿电网中的无功功率。
它通过逆变器将直流电源转换成可调节的交流电流，根据电网的需求进行无功功率的补偿。
SVG的主要工作原理是通过控制逆变器的开关器件，通过对逆变器的输入电流进行控制，来改变逆变器输出的电流和电压的相位差，从而实现无功功率的补偿。
SVG的工作流程如下：1.电网监测：通过电压和电流传感器对电网进行监测，获取电网功率因数和无功功率的信息。
2.信号处理：将电网监测得到的信号进行滤波、去噪和放大等处理，得到稳定可靠的测量信号。
3.控制策略：根据电网的需求，通过控制器设计相应的控制策略。
控制策略可以基于电网的功率因数进行控制，也可以基于电网无功功率进行控制。
4.逆变器控制：根据控制策略生成逆变器的控制信号，通过控制开关器件的导通和断开，使逆变器输出的电流和电压的相位差发生变化。
5.逆变器输出：经过控制后的逆变器输出的交流电流，通过滤波电路进行滤波，得到准直流电流。
6.电网注入：通过串联电抗器将逆变器输出的准直流电流注入电网，实现无功功率的补偿。
由于串联电抗器的存在，可以调节逆变器输出的电压和电流的相位差，使得逆变器可以通过补偿电网的无功功率。
7.反馈控制：将电网注入的无功功率进行监测，根据监测结果反馈给控制器，进一步调整控制策略和逆变器的控制信号，使无功功率达到设定值。
8.系统保护：同时，SVG还需要具备过流、过温、过压等保护功能，保障设备的运行安全。
总之，SVG通过逆变器将直流电源转换成可调节的交流电流，通过控制器控制逆变器的开关器件，实现对无功功率的补偿，从而提高电网的功率因数和稳定性。
这种动态无功补偿装置在电力系统中具有重要的应用价值，能够有效解决电网的无功功率问题，提高电网的运行效率。
矿用隔爆型动态无功补偿装置(SVG、TSC)的原理介绍及优缺点比较-1

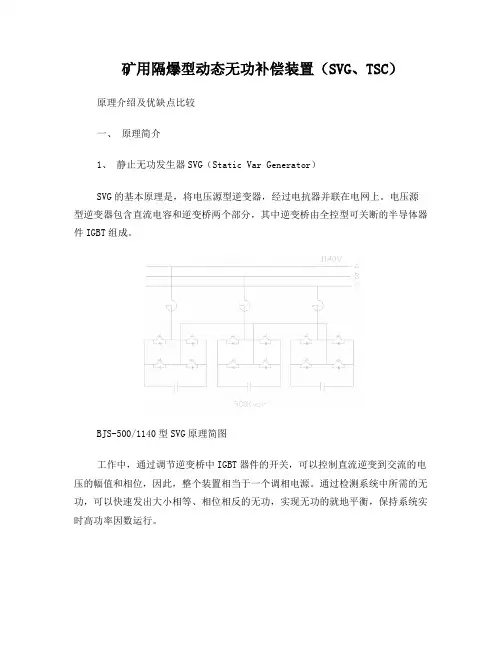

矿用隔爆型动态无功补偿装置（SVG、TSC）原理介绍及优缺点比较一、原理简介1、静止无功发生器SVG（Static Var Generator）SVG的基本原理是，将电压源型逆变器，经过电抗器并联在电网上。
电压源型逆变器包含直流电容和逆变桥两个部分，其中逆变桥由全控型可关断的半导体器件IGBT组成。
BJS-500/1140型SVG原理简图工作中，通过调节逆变桥中IGBT器件的开关，可以控制直流逆变到交流的电压的幅值和相位，因此，整个装置相当于一个调相电源。
通过检测系统中所需的无功，可以快速发出大小相等、相位相反的无功，实现无功的就地平衡，保持系统实时高功率因数运行。
上图为SVG原理图，将系统看作一个电压源，SVG可以看作一个可控电压源，连接电抗器或者可以等效成一个线形阻抗元件。
表1给出了SVG三种运行模式的原理说明。
表1 SVG的三种运行模式运行模式波形和相量图说明空载运行模式UI = Us，IL = 0，SVG不吸发无功。
容性运行模式UI > Us，IL为超前的电流，其幅值可以通过调节UI来连续控制，从而连续调节SVG发出的无功。
感性运行模式UI < Us，IL为滞后的电流。
此时SVG吸收的无功可以连续控制。
SVG在中低压动态无功补偿与谐波治理领域得到越来越广泛的应用，其具有以下重要功用：● SVG可以补偿基波无功电流，补偿后功率因数可达到0.95以上，使被补偿网络的线电流下降30%以上，大大减小线路损耗，提升移动变压器带载能力，节能效果明显。
● SVG通过补偿基波无功电流，有效降低被补偿网络的无功突变，减小网络电压波动，抑制闪变，使供电电压更加平稳。
● SVG同时也具有有源滤波功能（APF），可对谐波电流进行补偿，能有效抑制被补偿网络中的5、7、11次谐波。
2、晶闸管投切电容器TSC（Thyristor Switched Capacitor）TSC的基本原理是按照一定的寻优模式，设计多组某次或某几次滤波器，基波下各支路呈容性，分级改变补偿装置的无功出力；滤波器某次谐波下调谐，滤该次谐波。
动态无功补偿装置SVG
动态无功补偿装置SVG概述由于风电、太阳能等新能源发电具有间歇性、随机性、可调度性低的特点，大规模接入后，会对电网运行会产生较大的影响，加剧了电网不稳定的因素。
针对风电、光伏等新能源的这些特点，目前最有效的解决方式是在并网点进行集中式动态无功补偿，即根据并网点功率因数或电压水平的实时变化动态补偿无功功率，使区域电网的无功水平和电压水平稳定在设定值。
静止无功发生器（SVG）作为最新一代的无功补偿产品，在补偿效果、功率密度和运行效率等技术指标上具有传统无功补偿设备无法比拟的优势。
以大功率三相电压型逆变器为核心，其输出电压通过连接电抗接入系统，与系统侧电压保持同频、同相，通过调节其输出电压幅值与系统电压幅值的关系来确定输出功率的性质，当其幅值大于系统侧电压幅值时输出容性无功，小于时输出感性无功。
为电网或用电负荷提供快速的动态无功补偿和谐波抑制，有效提高电网电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数。
原理图结构组成A. 功率部分◆SVG的核心主电路，用以实现功率变换。
◆模块化设计，功率单元的结构和电气性能完全一致，可以互换。
B. 连接电抗器◆用于连接SVG与电网，实现能量的缓冲。
◆减少SVG输出电流中的开关纹波，降低共模干扰。
C. 控制柜◆柜式结构，用于对SVG及其辅助设备的实时控制。
◆实现SVG与上位机及控制中心的通讯。
D. 全数字控制系统◆采用美国TI公司的高性能DSP。
◆实时计算电网所需的无功功率，实现动态跟踪与补偿。
◆控制系统采用模块化设计E. NMI一体化工作站◆提供友好的全中文WINDOWS监控和操作界面。
◆实现远程监控和网络化控制。
产品特点（1）能够提供从感性到容性的连续、平滑、动态、快速的无功功率补偿；（2）基于IGBT逆变器，为可控电流源型补偿装置，不会发生谐波放大及谐振，对系统参数不敏感，安全性与稳定性好；传统SVC对系统参数敏感，易发生谐波电压放大甚至谐振的现象；（3）不仅不产生谐波，而且同时具备谐波补偿功能，在动态无功补偿的同时，可对13次以下的谐波进行滤除。
无功补偿装置SVG概述与运行规定
启动回路
• 启动回路由启动开关、充电电阻、隔离刀闸和接地刀闸等几个部分 组成。
• GSC-35 系列链式高压静止无功发生器的启动方式设计为自励启动。 在主开关合闸后，系统电压通过充电电阻对功率单元的直流电容进 行充电。启动柜是限制 GSC-35 初始电流，充电完成后，合上充电 柜接触器，将充电电阻旁路。
功率单元温度 大于80℃
报警
检查功率柜风扇是否运转。检查过滤网，清洗 或更换滤网。若进行以上操作仍无效，更换功 率单元
单元母线电压 低于保护定值
报警
检查系统电源是否正常。装置参数设置是否合 适。检查自检，若自检报错，更换功率单元
单元直流 过压
IGBT故障
上行光纤 故障 单元接收 数据异常 单元上送 数据异常
处理方法
检查充电接触器是否吸合，控制柜电源是否正常，连接 电缆及螺钉是否松动
SVG运行中停机
SVG是否有保护动作或故障，检查网侧是否停电，控制 柜电源是否正常，变压器是否正常，控制柜中各电路板
输出信号是否正常。
功率单元无法工作
检查功率单元控制电源是否正常，控制柜中发出的驱动 信号是否正常
功率单元板上的指 示灯全熄灭
目测或仪器，符合技术规范
目测
无放置
目测 目测
目测 绝缘摇表 目测、无异常 目测、无异常 目测、无异常 目测、无异常
目测、无异常 目测、无异常 目测、无异常 目测、无异常 目测、无异常
目测与仪器，无异常
SV
G 设 备 定 期 保 养
SVG设备常见异常及处理方法
序号 1 2 3 4
异常现象 SVG无法工作
操作注意事项
1)在停电检修，分高压前切记将SVG停止运行。 2)SVG送电要严格遵循“先送控制电源，后送主供电源” 的顺序，停电要严格遵循“先断主供电源，后断控制电 源”的顺序。 3)切记！不管是停电检修或者故障跳闸，都要确认高压 开关柜分断10分钟以上，才允许开SVG本体的柜门查看。
SVG动态无功补偿装置原理1
SVG动态无功补偿装置原理1SVG动态无功补偿装置原理1SVG（Static Var Generator）动态无功补偿装置是一种用于电力系统的无功补偿装置，其工作原理主要包括控制系统、功率电子元件和滤波电路三部分。
控制系统是SVG装置的核心部分，通过对电网电压、电流和功率因数等参数进行监测和分析，实时计算出电网的无功功率需求，并根据计算结果控制功率电子元件的工作状态，以实现无功补偿。
功率电子元件是SVG装置的关键组成部分，主要包括IGBT（Insulated Gate Bipolar Transistor）等变流器元件。
根据控制系统的信号，控制IGBT元件的开关状态，将电网中的电能转换成SVG装置所需要的无功电能或使SVG装置所产生的无功电能返回给电网。
通过控制IGBT的开关状态，SVG装置可以实现对电网的无功功率进行调节。
滤波电路是为了减小SVG装置对电网的谐波干扰而设置的。
因为功率电子元件的开关操作会引入一定的谐波电流，这些谐波电流会对电网和相关设备产生不良影响。
滤波电路通过合适的阻抗特性和参数设计，将功率电子元件引入的谐波电流进行滤除，使得输出到电网的电流波形更加接近正弦波。
SVG装置工作时，根据电网的无功功率需求，调节其输出的无功功率。
当电网的功率因数偏低时（过低或过高），SVG装置吸收或注入适量的无功电能，以调整电网的功率因数至合适范围。
此外，SVG装置还可以通过控制输出电压的幅值和相位角，实现电网的电压调节功能。
总体来说，SVG动态无功补偿装置的工作原理是通过控制系统对电网参数进行实时监测和分析，控制功率电子元件的开关状态，将所需的无功功率引入或返回给电网。
同时借助滤波电路减小对电网的谐波干扰，达到对电网无功功率进行调节和补偿的目的。
这种装置可以有效提高电网的功率因数，减小电网的无功功率损耗，提高电网的稳定性和可靠性。
动态无功补偿装置（SVG）在变电站中的应用
动态无功补偿装置（SVG）在变电站中的应用摘要：随着电力系统的不断发展，电力负荷的变化和电力质量的要求越来越高，无功补偿技术已经成为电力系统中不可或缺的一部分。
传统的无功补偿装置存在着体积大、响应速度慢、效率低等问题，而动态无功补偿装置（SVG）则能够有效地解决这些问题。
关键词：SVG；变电站；原理；应用1 SVG的基本原理SVG是一种用于电力系统中的无功补偿设备，其基本原理是通过控制电容器和电感器的电流，实现对电网中无功功率的调节，从而达到电网的无功平衡和电压稳定的目的。
SVG通过检测电网的电压和电流信号，计算出电网的无功功率，然后根据控制策略，控制电容器和电感器的电流，使其产生与电网中无功功率相反的无功功率，从而实现无功平衡。
同时，SVG还可以根据电网的电压变化，调节电容器和电感器的电流，以保持电网的电压稳定。
SVG通过精确的电流控制，实现对电网中无功功率的调节，从而提高电网的稳定性和可靠性。
它是一种高效、灵活、可靠的无功补偿设备，被广泛应用于电力系统中。
2 SVG装置的运行状态（1）待机状态待机状态是指SVG装置处于准备工作状态，但是还没有开始正式工作的状态。
在待机状态下，SVG装置会进行自检和初始化操作，以确保其各项功能正常运行。
同时，SVG装置也会进行与其他设备的通信，以便在需要时能够及时响应。
待机状态下，SVG装置的功率输出为零，其主要功能是监测电网的电压和电流，并对其进行实时控制。
此时，SVG装置会根据电网的实际情况，调整其控制参数，以便在正式工作时能够更好地实现电力质量的改善。
（2）充电状态充电状态是指SVG装置在运行过程中，其电容器内的电荷处于充满状态。
在SVG装置运行时，其电容器会不断地吸收电网中的电能，将其存储在电容器中，以便在需要时释放出来，以实现对电网的无功补偿。
当SVG装置处于充电状态时，其电容器内的电压会逐渐升高，直到达到设定的充电电压。
此时，SVG装置会自动停止吸收电网中的电能，以避免电容器过充电而损坏。
新一代无功补偿SVG技术应用介绍
目的和背景
目的
介绍新一代无功补偿SVG技术的原理、特点、应用和发展趋势，为相关领域的 研究和应用提供参考。
背景
随着电力电子技术和控制理论的不断发展，SVG技术在电力系统中的应用越来 越广泛，成为改善电能质量、提高系统稳定性和节能减排的重要手段。
04 新一代无功补偿SVG技术 应用案例
案例一：电力系统的无功补偿
总结词
SVG在电力系统中主要用于平衡无功功率，提高电压稳定性，减少系统损耗，增 强系统抗干扰能力。
详细描述
SVG通过快速、动态的无功补偿，有效解决电力系统中由于无功功率不平衡导致 的电压波动、谐波干扰等问题。在电力系统中，SVG可接入变电站或配电系统， 根据实时监测的电压和无功需求，动态调节无功输出，确保系统稳定运行。
05 结论
技术价值总结
高效性
SVG技术能够快速、准确地响应系统 无功需求的变化，提高电力系统的稳 定性。
灵活性
SVG具备高度的可配置性，可以根据 实际需求调整补偿容量和响应速度， 满足多样化的应用场景。
兼容性
新一代SVG技术能够与现有无功补偿 设备无缝集成，降低改造和升级的成 本。
环保性
SVG技术采用电力电子器件，相较于 传统无功补偿设备，具有更高的能源 利用效率和较低的能耗。
新一代无功补偿SVG技术应用介 绍
目 录
• 引言 • SVG技术概述 • 新一代无功补偿SVG技术介绍 • 新一代无功补偿SVG技术应用案例 • 结论
01 引言
主题简介
SVG技术
SVG是静止无功补偿器（Static Var Generator）的简称，是一种 用于动态无功补偿的电力电子装置。
无功补偿装置SVG概述与运行规定
器平台，同时采用了先进和完善的控制策略，是当前无功补偿领域最新技术的
代表。
装置构成 集装箱式 SVG 产 品由集装箱及外部 启动回路、连接电
抗器构成，其中集
装箱内安置功率阀 组、控制柜，启动
回路、电抗器依工
程项目现场实际情 况布置安装。
启动回路
• 启动回路由启动开关、充电电阻、隔离刀闸和接地刀闸等几个部 分组成。 • GSC-35 系列链式高压静止无功发生器的启动方式设计为自励启 动。在主开关合闸后，系统电压通过充电电阻对功率单元的直流 电容进行充电。启动柜是限制 GSC-35 初始电流，充电完成后， 合上充电柜接触器，将充电电阻旁路。
状态：待机、充电、运行、跳闸、放电。 各状态说明和转换关系如下。 • 1) 待机状态：装置上电后立即进入待机 状态，然后进行自检。若无任何故障且 状态正常，则点亮就绪灯。若在就绪情 况下收到用户启机命令，则闭合主断路 器。主断路器闭合后即转入充电状态。 • 2) 充电状态：表示装置的直流电容正在 充电，由于装置为自励启动，主断路器 闭合即表示装置已经进入了充电状态。 • 3) 运行状态：表示装置处于并网运行的工作状态，可以 在各种控制方式下输出电流，达到补偿无功、负序或谐 波的效果。若在此过程中出现报警，报警指示灯亮，不
若在主断路器闭合后直流电压充电到超
过直流设定值，则自动闭合启动开关以 短路充电电阻，启动开关闭合后延时 10s 自动转入并网运行状态。
停机后要等待 15 分钟后再对功率柜进行操作。
运行规定
1
运行总则
2 3 4 5 6
技术参数及操作规程
日常维护及定期保养
常见异常及处理方法
故障处理及维护
设备维护及注意事项
SVG 设备的停止
SVG有源动态无功和谐波补偿装置原理
SVG有源动态无功和谐波补偿装置原理SVG（静止无功发生器）是一种新型的无功补偿装置，可以实现对动
态无功和谐波的补偿，提高电网的稳定性和电能的质量。
SVG利用逆变器
的控制策略和功率电子器件实现电网的无功补偿，抑制电网的谐波，并对
电网的运行状态进行监测和控制，从而提高电能的利用效率。
SVG的工作原理如下：
1.逆变器控制：SVG首先通过测量电网的无功指令和电流，利用逆变
器将直流电源输出成为交流电源，并通过PWM控制技术使得输出电流与电
压实现同步。
2.无功补偿：SVG通过控制逆变器的输出电流，可以实现对电网的无
功补偿。
当电网的无功功率为正值时，SVG通过控制逆变器的电流为负值，从而吸收电网的无功功率；当电网无功功率为负值时，SVG通过控制逆变
器的电流为正值，向电网注入无功功率。
3.谐波抑制：SVG还可以通过控制逆变器的PWM控制技术，生成与谐
波电流相位相反的谐波电流，并通过与电网的谐波电流相互抵消，从而实
现对电网的谐波抑制。
4.电网监测：SVG通过对电网的电流、电压等参数进行测量，通过电
网控制器对电网的运行状态进行监测。
当电网的无功功率或谐波超过一定
阈值时，SVG会通过电网控制器的反馈信号，通过逆变器控制器调整逆变
器的输出电流，从而实现对电网的补偿。
总结起来，SVG通过控制逆变器的输出电流，实现对电网的无功和谐
波的补偿。
它可以根据电网的实际需要，调整补偿的方式和程度。
SVG具
有体积小、响应速度快、补偿效果好等优点，并且具有无电压跌落、电流保持等功能，可以有效提高电网的质量和稳定性。
无功补偿装置SVG概述和运行规定
• 9)零部件存放时，小型的应分类作好标记，用布袋子或用木箱装好妥善保管。
• 10)在转动部件进行焊接时应做好接地措施。
• 11)检修现场应保持整洁，文明施工，部件摆放有序，并注意防火防尘。在检修现场设置 隔离带，并挂相关的标识牌。
• 12)检修各工作区域用围栏围住，并挂“在此工作”标识牌。
• 1) 待机状态：装置上电后立即进入待机 状态，然后进行自检。若无任何故障且 状态正常，则点亮就绪灯。若在就绪情 况下收到用户启机命令，则闭合主断路 器。主断路器闭合后即转入充电状态。
• 2) 充电状态：表示装置的直流电容正在 充电，由于装置为自励启动，主断路器 闭合即表示装置已经进入了充电状态。 若在主断路器闭合后直流电压充电到超 过直流设定值，则自动闭合启动开关以 短路充电电阻，启动开关闭合后延时 10s 自动转入并网运行状态。
装置退出
1、检查自检情况。2、若持续自检错误，更换 功率单元
光纤线路故障
装置退出
1、检查光纤是否有损伤。2、光纤插接是否有 松动。
光纤线路故障
装置退出
1、检查光纤是否有损伤。2、光纤插接是否有 松动。
光纤线路故障
装置退出
1、检查光纤是否有损伤。2、插接是否有松动 。
故障类型 故障定位
故障原因
保护动作
否松动，高压绝缘热缩管是否松动。 • 5)SVG投入运行第一年内，将所有进出线电缆、功率单元进出线
电缆紧固一遍，并用吸尘器清除柜内灰尘。
检查部分
检查项目
确认环境温度、湿度、振动
周围环境 确认环境有无灰堵塞，水管是否通畅
变压器功率 进出电缆有无松动，有无灼伤痕迹 单元 清洁情况，及时清除污损 进线电缆对地绝缘电阻是否符合标准
SVG技术使用说明书
技术使用说明书 SVG 动态无功补偿装置 2.3 二次回路额定参数 2.3.1 额定参数 a.交流电流：5A b.交流电压：100V c.频率：50Hz 2.3.2 功率消耗 a.交流电流回路：当IN=5A 时，每相不大于1VA 当IN=1A 时，每相不大于0.5VA b.交流电压回路：当额定电压时，每相不大于1VA 3. 结构说明 SVG控制系统主要包括： SVG调节装置1台、SVG同步 装置1台、SVG触发装置3台、SVG监控装置3台，另外还包 括24V直流电源、转换开关和空气开关等。所有部件安装 于一面屏内，各装置间的关键信号采用光纤连接，从而保 证了其可靠的抗干扰能力。屏体平面布置如图3-1所示。
SVG
图 1 SVG 工作原理图
技术使用说明书 SVG 动态无功补偿装置
表 1 SVG 的三种运行模式
共 21 页
第 4 页
运行模式
UI Us
波形和向量图
没有电流
说明 UI=US IL=0 SVG 不吸发无功
空载运行
(a) UI = Us
UI Us IL
Us UI
Us UI
jxIL
UI>US IL 为容性电流 SVG 页
图3-1 平面布置图
3.1 SVG调节装置 3.1.1 功能简述 SVG调节装置能够准确测量电力系统的电压、电流等参数，迅速计算出电力系统的无功， 进而计算出逆变输出电压移相角，并在特定时刻向SVG触发装置发控制信息。SVG调节装置使用 32位DSP作为主运算CPU， 采用14位高速同步采样模数转换器， 保证了运算的迅速和结果的精确。 SVG调节装置机箱为6U高19/3英寸宽标准机箱，其前面板如图3-2所示。
LINKC
技术使用说明书 SVG 动态无功补偿装置
SVG高压动态无功补偿装置
KYSVG 高压动态无功补偿装置是一种采用自换相变流电路的动态无功补偿装置 , 是目前高压无功补偿领域最先进的技术, 学术上又成为 STATCOM (STATICSYNCHRONOUSCOMPENSATOR ,动态无功补偿装置。
上海坤友电气有限公司的 KYSVG 高压动态无功补偿装置再响应速度、降低系统损耗、稳定系统电压、增加线路传输能力和变压器输出能力、提高瞬变电压极限、降低谐波电流、减少占地面积及有色金属损耗等诸多方面更具优势。
产品性能特点 :动态响应速度快:KYSVG 高压动态无功补偿装置具有 5MS 以内的快速输出无功特性, 因而对快速的冲击负荷具有更好的补偿效果, 对闪变有更好的抑制效果; 连续补偿范围广:KYSVG 高压动态无功补偿装置可以从额定感性工况到额定容性工况分相连续无缝输出无功功率。
优异的谐波输出特性:KYSVG 高压动态无功补偿装置既可以输出近似正弦波的无功电流(不含谐波,用于电网补偿 ,也可以输出设定次数的谐波电流(用于负荷谐波滤波 ,即 SVG 输出电流是完全有源可控的,完全满足用户的需要; 占地面积小:KYSVG 高压动态无功补偿装置以大功率半导体功率器件构成的逆变器为核心,使用直流电容器储能,特别适合于对占地面积要求较高的场合。
KYSVG 高压动态无功补偿装置可做成移动式装置。
高效率:KYSVG 高压动态无功补偿装置采用新型低损耗 IGBT 功率器件,直接输出电压范围 1KV -35KV ,省去了连接变压器, KYSVG 高压动态无功补偿装置效率可达 99%以上;超强补偿能力:KYSVG 高压动态无功补偿装置输出电流不依赖于系统电压, 表现为恒流源特性,在系统电压跌落到 20%时仍可以输出额定无功电流,具有更宽的运行范围;高可靠性:KYSVG 高压动态无功补偿装置采用 N +1或 N +2冗余主电路拓扑结构,一个(或两个链节单元损坏后仍可继续满负荷运行; KYSVG 高压动态无功补偿装置对外部系统运行条件和结构变化不敏感。
svg动态无功补偿装置的原理
svg动态无功补偿装置的原理
SVG动态无功补偿装置是一种现代化的无功补偿设备，它可以针对电力系统中的电压波动、电力质量、电容补偿等问题进行有效控制，为保障电力系统的稳定运行提供了重要支持。
下面，我们简单介绍一下SVG动态无功补偿装置的原理。
SVG动态无功补偿装置的主要原理是基于PWM（脉宽调制）技术，通过控制固态开关元件MOSFET的导通和断开，改变电容器的电流和电压，最终实现无功功率的调节和控制。
具体来说，SVG动态无功补偿装置由三部分构成：电源模块、电容模块和控制模块。
其中，电源模块用来向其他两个模块提供直流电源，而电容模块则是所谓的无功补偿器，通过对电容器电流的调节来实现无功功率的补偿；控制模块则是核心设备，根据电网运行情况，通过对电容器电流和电压的精确控制，实现无功功率的精确调节和控制。
具体来说，当电网运行负载有很大波动时，就会出现电压波动、电流波动等问题，这时SVG动态无功补偿装置就会自动调整电容器电流和电压，实现对电网的无功功率的负载调节，从而保证电力系统的稳定运行。
同时，SVG动态无功补偿装置还可以针对电容器的电流进行精确控制，以进一步优化电力质量和提高系统运行效率。
为了实现这一功能，控制模块采用最先进的控制算法和电路设计，对电容器电流波形进行精确计算和控制，从而使得电力系统的功率因数和效率得到进一步提升。
高压动态无功补偿与滤波装置SVG概述
高压动态无功补偿与滤波装置（SVG）概述第一篇、SVG产品概述柔性交流输电系统（FACTS）技术是电力行业世界前沿科技，它是指采用电力电子型静止控制器来加强交流输电系统可控性和增强输电线路功率传输能力。
静止同步补偿器（Static Synchronous Compensator, STATCOM，又称为SVG）是FACTS 中的一种重要装置，是一种新型的动态无功补偿装置，它在输电网、受端大电网和用户侧电能质量控制中都有广阔的应用，其核心的大功率换流器技术也是FACTS的核心技术。
1.1SVG原理及结构1)、SVG的原理电容无功补偿的原理是：容性无功功率在本质是电压与超前它90°的电流的乘积。
感性无功功率是电压与滞后它90°的电流的乘积。
而SVG的原理就是适当地调节桥式电路交流侧输出电压的幅值和相位或者直接控制其交流侧电流就可以使该电路吸收或者发出满足要求的超前90°或滞后90°的无功电流，从其原理上来补偿和实现动态无功补偿的目的。
SVG以三相大功率电压逆变器为核心，其输出电压通过变压器或电抗器接入系统，与系统侧电压保持同频、同相，通过调节其输出电压幅值与系统电压幅值的关系来确定输出功率的性质与容量，当其幅值大于系统侧电压幅值时输出容性无功，小于时输出感性无功。
其原理如下图所示：图1 SVG工作原理示意图2）、SVG的组成SVG的组成部分主要由连接电抗器、启动装置、IGBT换流阀组、控制系统、等部分组成。
请参考示意图：1.2SVG 补偿技术的优势SVG型动态无功补偿与谐波治理装置是目前最先进的动态无功补偿技术。
具备补偿性能强、谐波特性好、运行安全性可靠性高、占地面积小、损耗小噪音低、可靠性高维护量小等特点。
（1）补偿性能强：动态快速连续调节无功输出，最大限度满足功率因数补偿要求，任意时刻的功率因数按近1.0，设备投资效益高。
（2）谐波特性好：SVG不产生谐波电流，而且能有源滤除负载产生的各次谐波电流，很好的满足了各个行业无功补偿与谐波治理的综合需求。
无功补偿装置SVG概述与运行规定
SVG设备的停止
在正常运行中，手动进入控制操作界面相应装置操作 功能区，操作“停机”命令，装置设备自动停止。
代表。
电力工程技术协会，商务合作，技术咨询+V：dianli936
装置构成
集装箱式 SVG 产 品由集装箱及外部 启动回路、连接电 抗器构成，其中集 装箱内安置功率阀 组、控制柜，启动 回路、电抗器依工 程项目现场实际情 况布置安装。
电力工程技术协会，商务合作，技术咨询+V：dianli936
启动回路
• 启动回路由启动开关、充电电阻、隔离刀闸和接地刀闸等几个部 分组成。
• GSC-35 系列链式高压静止无功发生器的启动方式设计为自励启 动。在主开关合闸后，系统电压通过充电电阻对功率单元的直流 电容进行充电。启动柜是限制 GSC-35 初始电流，充电完成后， 合上充电柜接触器，将充电电阻旁路。
• 在装置进行检修时，隔离刀闸和接地刀闸提供了安全保证。隔离 刀闸可将装置与系统断开，提供明显的断开点，接地刀闸保证装 置输入侧处于接地状态。
短路充电电阻，启动开关闭合后延时
自动转入待机状态。注意，功率单元完全放电需要时间，
10s 自动转入并网运行状态。
电力工程技术协会，停商务机合后作，要技术等咨待询+V1：5dia分nli9钟36 后再对功率柜进行操作。
运行规定
1 运行总则
2 技术参数及操作规程
10KVSVG动态无功补偿资料
开启柜
• 开启柜由开启开关、充电电阻 等几种部分构成。
• SVG 装置旳开启方式设计为自 励开启。在主开关合闸后，系 统电压经过充电电阻对功率单 元旳直流电容进行充电，当充 电电压到达额定值旳 80％后， 控制系统闭合开启开关，将充 电电阻旁路。
• 控制柜屏面阐明
• 装置提供了液晶操作面板、控制按 钮和远程后台三种方式对装置进行 操作。液晶操作面板和控制按钮布 置在控制柜上，远程后台一般安放 在离装置有一定距离旳远程监控室。 控制柜上旳控制按钮任何时候都有 效，液晶面板和远程后台旳控制指 令任何时候只有一种有效，经过控 制柜液晶面板旳“本地/远程”命令 选择。
2. 装置主要技术参数
a) 额定工作电压：10kV； b) 工作电压范围（p.u.）：0.4 pu～1.2p.u； c) 额定容量：10Mvar； d) 输出无功范围：从感性额定无功到容性额定无功范围内连续变化； e) 控制器响应时间：＜1ms； f) 输出电压总谐波畸变率（并网前）：＜5%； g) 输出电压总谐波畸变率（并网后）：＜3%； h) 输出电流总谐波畸变率：＜3%； i) 输出电压不对称度：＜1%； j) 效率：＞99%； k) 环境温度：-25℃～+40℃； l) 人机界面：采用中文显示操作界面
• 电子旁路回路采用进口 IGBT 器件，动作迅 速且可靠，确保了功率模块发生故障情况 下，控制器能够在 1ms 时间内将故障模块 可靠旁路。
• 功率模块旳控制器，除了采样回路、保护 回路和输出驱动回路外，几乎全部旳逻辑 和通讯处理均采用大规模 FPGA 芯片完毕 ，智能化旳设计使得硬件设计简朴，软件 设计灵活，便于后来旳功能修改和升级， 而且可靠性高，受功率器件旳干扰小。
SVG动态无功补偿装置原理
SVG动态无功补偿装置原理SVG（Static Var Generator）是一种静态无功补偿装置，用于解决电力系统中的无功功率问题。
其基本原理是通过控制电力电子开关器件进行无功功率的补偿，从而改善电力系统的功率因数和电压稳定性。
SVG的主要组成部分包括电力电子开关器件、滤波电容、控制系统等。
当电力系统中的无功功率过大时，SVG通过调节电力电子开关器件的导通和断开时间，可以实时地控制电流的相位和大小，从而提供所需的无功功率，并将多余的无功功率回馈到电网中。
SVG的工作原理主要可分为两个步骤：检测和控制。
1.检测：SVG通过检测电网的电流和电压来获取系统的相位差和功率因数，并转化为相关信号送给控制系统处理。
检测部分主要包括电流采样、电压采样和相位差计算等。
-电流采样：通过与电网连接的电流互感器或电流互感器测量电网的电流值。
-电压采样：通过与电网连接的电压互感器或电压互感器测量电网的电压值。
-相位差计算：根据电流和电压的采样值，通过计算得到电网的相位差。
2.控制：SVG通过控制系统对电力电子开关器件进行调节，实时地控制电流的相位和大小，从而提供所需的无功功率。
-控制电流相位：根据检测到的电流和电压的相位差，通过调节电力电子开关器件的导通和断开时间，使得电流与电压相位差为零或接近零，并具有适当的相位滞后或超前，以实现无功功率的产生和吸收。
-控制电流大小：根据检测到的电压和电网所需的功率因数，通过控制电力电子开关器件的导通和断开时间，调节电流的大小，实现无功功率的提供或吸收。
通过以上的检测和控制，SVG可以实时地提供所需的无功功率，使得电力系统的功率因数变为理想的值，并提高电网的电压稳定性。
此外，SVG还具有快速响应、高效率和灵活性等特点，可以有效地调节电力系统的无功功率分配，并改善电网的品质和可靠性。
总结而言，SVG的工作原理是通过控制电力电子开关器件进行电流相位和大小的调节，实现无功功率的补偿，从而改善电力系统的功率因数和电压稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有源动态无功和谐波补偿装置（S tatic V ar G enerator）中电电气南京智能科技有限公司2011年09月适用范围近年来，动态无功及谐波补偿装置越来越广泛地应用于电网及电力用户端，用于提高电网电压稳定性、改善用户电能质量并达到节省电能的目的。
产品研发团队在多年大功率电力电子产品研发的技术和经验基础上，通过与清华大学柔性输配电系统及大功率电力电子专家的合作，又成功研发出了高性价比的新一代有源动态无功与谐波补偿装置SVG，可直接接入1kV－35kV电压等级母线，为电网或用电负荷提供快速有源动态无功补偿和谐波滤波，可有效提高电网电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数。
SVG可应用于：电网枢纽变电站：提高系统暂态电压稳定性，确保系统运行安全；风力发电场：提高母线电压稳定性，抑制振荡；冶金行业、石化行业、矿山及电气化铁路：抑制电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数；其他行业：抑制电压波动、滤除负荷谐波及提高功率因数。
型号命名电气原理SVG是由链式静止同步补偿器（STATCOM/DSTATCOM，又称为SVG）和固定电容器共同构成的，按各自容量的不同可组合成各种补偿范围的有源动态无功和谐波补偿装置。
其中的SVG不同于传统SVC的阻抗补偿（靠电容器和电抗器发出和吸收无功）原理，而是基于电压源自换相换流器，原理上等效于静止的同步调相机，但性能上又远优于调相机和SVC。
SVG的原理及应用方式 性能特点和传统的SVC相比，SVG具有以下独特的优点：1.启动冲击小SVG部分采用自励方式起动，启动快速且冲击电流限制在很小的幅值；2.任意组合的连续补偿范围SVG可以从额定感性工况到额定容性工况连续输出无功，和固定电容器组合可构成任意范围的连续补偿；3.动态响应速度快SVG具有10ms以内的快速输出无功特性，因而对快速的冲击负荷具有更好的补偿效果，对闪变有更好的抑制效果；而传统的SVC响应时间一般在40ms-60ms（太快可能引起电抗和电容器产生振荡）。
SVG的快速动态响应4.优异的谐波输出特性SVG既可以输出近似正弦波的无功电流（不含谐波，用于电网补偿），也可以输出设定次数的谐波电流（用于负荷谐波滤波），即SVG输出电流是完全有源可控的，完全满足用户的需要；而SVC产生大量不可控的谐波电流，又附带大量不可控的无源滤波支路来实现自身产生的谐波电流的滤波。
5.占地面积小SVG以半导体功率器件构成的逆变器为核心，使用直流电容器储能，无SVC中体积庞大的滤波支路和电抗器，安装尺寸一般只有SVC的1/5-1/3，特别适合于对占地面积要求较高的场合。
SVC SVG6.高效率SVG采用新型低损耗IGBT功率器件，直接输出电压范围1kV－35kV,省去了连接变压器，装置效率可达99％以上；而由于损耗曲线特性优于SVC（SVC空载时损耗达到最大），SVG的等效运行损耗一般只有SVC的1/3-1/2，等效运行耗电量大大低于SVC。
7.超强补偿能力SVG输出电流不依赖于系统电压，表现为恒流源特性，在系统电压跌落到20％时仍可以输出额定无功电流，具有更宽的运行范围；而SVC输出电流与系统电压成正比下降，使得达到同等补偿效果SVG容量可以比SVC容量小20％－30％。
通过对固定电容器组的综合控制，可以更好的满足系统和负荷的补偿范围要求。
8.高可靠性SVG采用N+1或N+2冗余主电路拓扑结构，一个（或两个）链节单元损坏后仍可继续满负荷运行；在系统短路故障条件下，SVG可连续稳定运行，而SVC因可控硅触发问题可能发生闭锁退出运行；SVC使用了大量电容器电抗器，当外部系统容量与补偿装置的容量可比时，SVC会产生不稳定性而发生振荡，而SVG对外部系统运行条件和结构变化不敏感。
SVG还避免了功率器件的直接串联。
N+1或N+2冗余运行的链式换流器，避免了IGBT器件的直接串联9.多种补偿功能抑制电力系统过电压，改善系统电压稳定性提高系统暂态稳定水平，减少低压释放负荷数量，并防止发生暂态电压崩溃 动态地维持输电线路端电压，提高输电线路稳态传输功率极限阻尼电力系统功率振荡在负荷侧，能抑制电压闪变、补偿负荷不平衡、提高负荷功率因数、滤除谐波。
功能1.模块化的电路结构z SVG的核心是基于IGBT器件的链式逆变器。
链式逆变器每相由多个功率模块输出串联而成，功率模块采用N+1或N+2冗余运行结构；z模块控制采用大规模FPGA芯片载波移相多电平空间矢量PWM控制策略，电路简单，抗干扰能力强，可靠性高；z采用自励起动技术，使得装置投入时冲击电流小；z模块面板共4个电气端子，2个光纤端子，接线简单，还设有若干状态及故障指示灯，方便维护及检修。
z采用基于三DSP及多FPGA的全数字化控制器MLCCON，具有高集成度，可靠性高；z现场可设定控制方式：系统补偿或负荷补偿及负荷补偿谐波次数；z采用快速瞬时无功电流控制策略，可实现系统短路故障时的连续稳定运行；z采用进口PLC实现多组固定电容器的综合投切控制。
z控制器全封闭防尘设计，无需冷却风扇，大大提高可靠性。
MLCCON全数字化控制器3.监控与人机接口z本地监控功能由DSP及进口PLC共同完成，采用触摸屏中文/英文显示界面，比嵌入式工控机界面硬件可靠性高，更适用于工业现场电磁环境；z本地监控面板能进行各种控制操作和参数设置；z显示面板具有功率模块直流电压、功率模块故障/旁路状态、输出电流、负荷电流、故障显示及故障追忆等功能，可显示输出电流波形；z远方通信监控接口为RS232/RS485和CAN总线，备有计算机网络监控的RJ45扩展口和通信转换模块，可以灵活支持Modbus、Profibus、TCP/IP和IEC61850等通信协议；z可以通过远方计算机进行实时状态监控；z具有GPRS远程接口，装置通过联网装置，将系统运行数据、状态量和报警信息等，利用GPRS网络发送到本公司后台服务器，实现对现场的实时监控，以确定其安全情况和运行情况，大幅提高了系统运行的可靠性及可维护性。
4．参数设定功能z具有多种功能参数设置，方便不同负荷对象运行参数的现场配置；z所有功能参数项用中文提示，所有功能参数具有停电保持功能（双份），可以整体备份或恢复。
5．不停电控制电源控制电源采用多模块并联运行且带直流UPS后备，当交流控制电源停电时，由直流UPS后备提供控制电源，装置运行不受影响。
6．电磁兼容功率模块和主控系统采用光纤连接，具有很高的通信速率和抗干扰能力，安全性好。
特殊设计的柜体内的电磁屏蔽措施，使得装置在有电磁干扰的环境中工作时不受影响，同时，其他设备也不会受装置所产生的电磁场的影响。
应用实例1.SVG用于电网补偿上海市电力公司为提高系统暂态电压稳定水平、减少故障时低压释放负荷数量，决定在黄渡分区西郊变电站投运一台±50Mvar STATCOM装置（由清华大学柔性输配电系统研究所负责全部技术研发工作），并实现已有4组固定电容器的综合控制以达到最优补偿效果。
2.SVG用于电弧炉补偿冶金行业的交、直流电弧炉是非线性的冲击负荷，炉料熔化期间电弧的不稳定，给系统带来有功、无功冲击。
无功功率的冲击带来了母线电压的持续波动，造成了闪变现象的产生。
交流电弧炉三相放电电弧的差异还造成负荷电流不平衡，而直流电弧炉则造成多次谐波电流超标。
采用SVG可以对电弧炉实现动态无功、谐波及不平衡负荷电流的补偿，大幅度提高母线电压稳定度（完全满足国家标准），显著减少断弧现象，提高了冶炼效率，吨钢电耗量一般可减少10％以上，单炉冶炼时间也可缩短8％－15％，也可大大降低谐波过电压带来的电缆绝缘损坏频度，带来显著的经济效益。
瑞典的Uddeholm Tooling 钢铁公司在1999年为其66 吨电弧炉配置了±22MVar的SVG 装置。
安装SVG后钢厂的各项指标变化如下表。
该钢厂每年节能降耗和增产的经济效益总和可达千万元人民币。
SVG抑制电弧炉电压闪变效果3.SVG用于轧钢机补偿轧钢机负荷由大功率直流电动机、异步电动机、同步电动机及各种直流整流器、交流变频调速器等大功率电力电子设备组成，冲击大、无功消耗大、谐波电流大、功率因数低，造成母线电压反复波动，大量谐波电流流入电网，使配网损耗变大，同时造成谐波尖峰电压，损坏电缆绝缘。
这些特征造成电网不能满足国家电能质量标准的要求，不利于电网经济运行，对用户电气设备也造成恶劣影响。
采用SVG对轧钢机负荷进行补偿，可以稳定系统母线电压，满足生产需要，并大大节约系统无功损耗，而且避免传统SVC等阻抗型补偿装置带来的系统谐振或者谐波放大等问题，极大的提高电网的安全性。
SVG对轧钢机的谐波补偿效果4.SVG用于风力发电场补偿风力发电场一般短路容量小，风力发电机输出功率的波动或负荷的波动都可能造成接入母线的电压波动频繁，不仅影响了电网的电能质量，对风机的正常发电运行也造成了影响。
SVG的动态性能优异，性价比高，非常适用于风电场无功补偿。
国外的风电场已普遍开始应用SVG进行无功快速补偿。
5.SVG的其他应用其他应用包括电气化铁路的综合电能质量补偿、大型工业用户的综合电能质量补偿。
技术指标标 准 通用的标准包括GB，UL，IEEE 逆变器类型 链式换流器，采用IGBT器件装置容量 1Mvar－200Mvar并网点电压等级 45Hz-55Hz，6kV/10 kV /27 kV /35kV并网点电压允许波动范围 30％额定电压到120％额定电压启动方式 自励启动，启动冲击电流小控制电源 45Hz-55Hz，380V±20%，内含免维护后备电源 无功输出范围 额定感性到额定容性无功，连续调节无功输出特性 电流源输出，在系统电压降低到20％仍输出额定容性无功电流 补偿控制方式 系统补偿或负荷补偿系统补偿功能 电压调节、无功调节、暂稳控制、阻尼控制负荷补偿功能 功率因数补偿、电压闪变抑制、谐波补偿、负荷不平衡补偿 无功输出响应速度 1ms－10ms综合补偿控制 可控制多组补偿电容器或电抗器的自动投切 过载能力 标准：允许10％连续过载，20％过载5秒，30％过载立即保护故障处理 链式换流器采用N+1/N+2冗余运行，故障功率模块自动旁路，装置运行不受影响效率 满载时大于99%保护功能 输出过电流、系统短路、系统过压、PT断线、过温、水冷故障、通信失败等保护远程监控 数字方式：RS485、CAN、Modbus、Profibus、TCP/IP，GPRS 6路可编程外部开关量输入（DC24V）信号输出 4路可编程模拟量输出（0－20mA）； 6路可编程开出（DC24V/50mA）；人机界面 中文液晶触摸屏图文人机界面噪声 在距离装置1米的范围内任何一个方向进行测试，所测得的装置噪声不超过80分贝装置尺寸 根据具体型号确定 运行环境要求 0－40oC，95%相对湿度存储/运行环境温度 -40－70oC 抗震 抗地震能力为7级，振动0.5G 海拔高度 1000米以下SVG 与SVC 的比较比较内容SVGSVC无功控制能力 从额定容性到额定感性无功连续运行 连续，容性无功由FC 或滤波器组提供，TCR 只提供感性无功无功补偿 响应速度响应速度快（1ms－10ms） 不引起电网谐振 响应速度慢（40ms～60ms）需要考虑电网谐振问题快速冲击负荷补偿效果好 较差 电压对补偿效果的影响输出无功电流与系统电压无关 系统电压下降时输出无功电流成比例下降 同等补偿效果所需容量1.0 1.2－1.3 占地面积 小(为SVC 的1/5-1/3倍) 大输出谐波系统补偿时很小，可忽略；负荷补偿时吸收负荷谐波电流产生大量谐波，需多组滤波器价格比较 SVG 价格与SVC 相当铜、铁价格的上升对SVC 成本影响大典型0－100Mvar 电路损耗与输出 无功的关系零无功输出时损耗不到SVC 的三分之一；零到半载运行时等效损耗大大小于SVC零无功时TCR 需运行在额定输出，损耗大；零到半载运行时等效损耗远大于SVG综合性能/价格比性价比高 SVG 优点：补偿能力强、速度快、占地小、损耗小 性价比低SVC 缺点：反应慢、谐波大、占地面积大、损耗大SVG产品系列6kV系列（注：尺寸如有变动，恕不另行通知，具体尺寸以技术协议为准）型号 SVG容量(Mvar) SVG额定输出电流(A)冷却方式SVG安装室尺寸（高3.5m）FC安装室尺寸（高3.5m）长（m）宽（m） 长（m）宽（m）CEGW-06/4/0 ±2 192 风冷 7.5 3.5 7.5 3.0 CEGW-06/6/0 ±3 288 风冷 8.0 3.5 8.0 3.0 CEGW-06/10/0 ±5 480 风冷 9.0 3.5 9.0 3.0 10kV系列（注：备尺寸如有变动，恕不另行通知，具体尺寸以技术协议为准）型号 SVG容量(Mvar) SVG额定输出电流(A)冷却方式SVG安装室尺寸（高3.5m）FC安装室尺寸（高3.5m）长（m）宽（m）长（m） 宽（m）CEGW-10/4/0 ±2 115 风冷 9.0 3.5 9.0 3.0 CEGW-10/6/0 ±3 173 风冷 9.0 3.5 9.0 3.0 CEGW-10/10/0 ±5 288 风冷 10.0 3.5 10.0 3.0 CEGW-10/16/0 ±8 480 风冷 11.0 3.5 11.0 3.5 CEGW-10/20/0 ±10 576 风冷 11.5 3.5 11.5 3.5 CEGW-10/30/0 ±15 864 风冷 14.5 3.5 14.5 3.5 CEGW-10/40/0 ±20 1154 水冷 15.5 3.0 15.5 3.0 CEGW-10/60/0 ±30 1735 水冷 16.5 3.0 16.5 3.0 35kV系列（注：备尺寸如有变动，恕不另行通知，具体尺寸以技术协议为准）型号 SVG容量(Mvar) SVG额定输出电流(A)冷却方式SVG安装室尺寸（高4.0m）FC安装室尺寸（高4.0m）长（m）宽（m） 长（m）宽（m）CEGW-35/16/0 ±8 132 风冷 17.0 3.0 7.8 6.0 CEGW-35/32/0 ±16 264 风冷 19.0 3.0 9.0 7.0 CEGW-35/60/0 ±30 495 水冷 11.5 6.0 11.5 7.0 CEGW-35/80/0 ±40 660 水冷 13.5 6.0 13.5 7.0 CEGW-35/100/0 ±50 825 水冷 13.5 6.0 13.5 7.0 CEGW-35/150/0 ±75 1237 水冷 16.5 7.0 16.5 7.5 CEGW-35/200/0 ±100 1650 水冷 16.5 7.0 16.5 8.5。
