由三视图还原几何体
2．某几何体的三视图如图所示，因此几何体是（ ）
A．长方形
B．圆柱
C．球
D．正三棱柱
3．由若干个相同的小正方体搭成的一个几何体的主视图和俯
视图如图所示，则组成这个几何体的小正方体的个数最多有
（3）3×4×3＝36cm2，
∴这个几何体的侧面积为36 cm2
课后回顾
课后回顾
01
02
03
A．4
B．5
C．6
D．7
【解析】
由主视知这个几何体共有2层，由俯视图易得最底层有4个小正方体，由主视图可得二
层最多有2个小正方体，第那么搭成这个几何体的小正方体最多为4+2=6个。故选C。
三视图的相关计算
4．如图，是由一些棱长为1cm的小正方体构成的立体图形的三种视图，那
么这个立体图形的表面积是(
情景引入
题西林壁
横看成岭侧成峰，
远近高低各不同。
不识庐山真面目，
只缘身在此山中。
你知道这是为什么吗？
探索与思考
下图为某产品的设计图，你能指出这些设计图是从哪几个方向来描绘物体的吗？
视图
当我们从某一方向观察一个物体时，所看到的图形叫做物体的一个
视图。视图也可以看作物体在某一个方向的光线下的正投影，对于同
∴设高为h，则5×3×h=30，解得：h=2，
∴它的表面积是：5×3×2+5×2×2+3×2×2=30+20+12=62．
6 如图是一个几何体从三个方向看所得到的形状图．

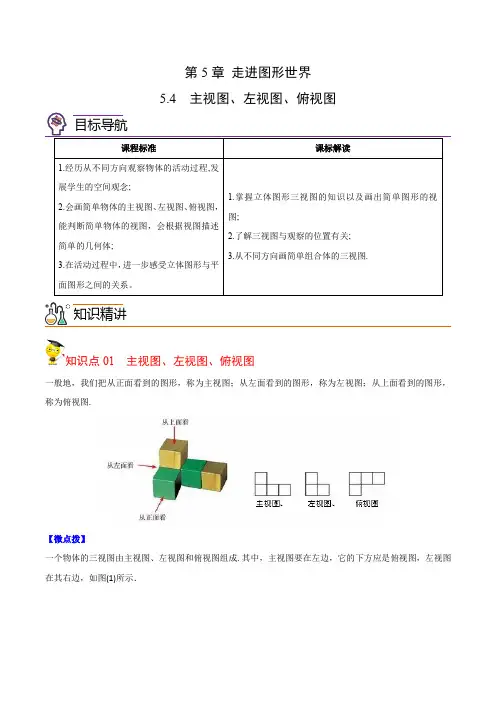

5-4 主视图、左视图、俯视图(教师版)2021-2022学年七年级数学上册讲义(苏科版)
第5章走进图形世界5.4 主视图、左视图、俯视图课程标准课标解读1.经历从不同方向观察物体的活动过程,发展学生的空间观念;2.会画简单物体的主视图、左视图、俯视图，能判断简单物体的视图，会根据视图描述简单的几何体;3.在活动过程中，进一步感受立体图形与平面图形之间的关系。
1.掌握立体图形三视图的知识以及画出简单图形的视图;2.了解三视图与观察的位置有关;3.从不同方向画简单组合体的三视图.知识点01 主视图、左视图、俯视图一般地，我们把从正面看到的图形，称为主视图；从左面看到的图形，称为左视图；从上面看到的图形，称为俯视图.【微点拨】一个物体的三视图由主视图、左视图和俯视图组成.其中，主视图要在左边，它的下方应是俯视图，左视图在其右边，如图(1)所示．目标导航知识精讲【即学即练1】1．如图是由几个相同的小正方体堆砌成的几何体，从上面．．看到该几何体的形状图是（）A．B．C．D．【答案】D【分析】根据从上面看得到的图形可得答案．【详解】解：从上面看第一层三个小正方形，第一层两个小正方形，故D正确；故选：D．【即学即练2】2．如图是由6个大小相同的小立方体搭成的几何体，从左边看这个几何体得到的图形是（）．A．B．C．D．【答案】B【分析】根据左视图的定义，从左边看该几何体所得到的的图形即可.【详解】解：从左面看易得第一层有2个正方形，第二层有2个正方形．故选：B．知识点02 三视图7、三视图物体的三视图指主视图、俯视图、左视图。
主视图：从正面看到的图，叫做主视图。
左视图：从左面看到的图，叫做左视图。
俯视图：从上面看到的图，叫做俯视图。
学会画三视图。
知道根据几个小立方块所搭建的几何体的俯视图画出几何体的主视图和左视图,以及根据主视图和俯视图搭几何体,解题时注意观察,确定主视图\左视图的列数,在确定每一列有几层高.【即学即练3】3．如图所示的几何体的左视图是（）A．B．C．D．【答案】B【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看共有两列，从左到右第一列有1个小正方形，第二列有3个小正方形．故选：B．【即学即练4】4．如图是由4个相同的小正方体组成的几何体，从上往下看得到的平面图形为（）A．B．C．D．【答案】B【分析】根据从上面看得到的图形是俯视图，可得答案．【详解】根据题意可知本题为判断俯视图，B选项为俯视图符合题意．故选：B．能力拓展考法01 判断简单几何的三视图物体的三视图指主视图、俯视图、左视图。
苏科版七年级上册数学第2课时根据三视图还原几何体课件
5.4 主视图、左视图、俯视图
第2课时 根据三视图还原几何体
素养目标
1.能用三视图确定立体图形；
2.能将三视图、立体图形与展开平面图形相互转化.
◎重点:根据三视图确定立体图形.
◎难点:感知立体图形与平面图形的关系.
预习导学
上节课我们学习了由立体图形得到三视图，反过来由三视
图可还原立体图形，下面我们一起进行探索.
C.圆柱
D.四棱柱
预习导学
2.如图，这是某几何体的三视图，该几何体是( D )
A.正方体
B.圆锥
C.圆柱
D.球
预习导学
3.某几何体的三视图如图所示，则这个几何体是( D )
A.三棱锥
B.圆柱
C.球
D.圆锥
预习导学
4.如图，根据三视图，这个立体图形的名称是( A )
A.三棱柱
B.圆柱
C.三棱锥
D.圆锥
合作探究
1.一个几何体的三个视图如图所示(单位:cm).
(1)该几何体的名称是
.
(2)若其俯视图为正方形，根据图中数据计算这个几何体的
表面积.
合作探究
解:(1)根据三视图可得这个几何体是长方体.
(2)由三视图知，几何体是一个长方体，
长方体的底面是边长为3的正方形，高是4，
则这个几何体的表面积是2×(3×3＋3×4
成的几何体的主视图、左视图和俯视图.
(1)该几何体是由
块小木块组成的.
(2)求出该几何体的体积.
(3)求出该几何体的表面积(包含底面).
合作探究
解:(1)几何体的小正方形的个数如俯视图所示，2＋1＋3＋1
＋1＋2＝10.
(2)V＝10a3(cm3)，所以该几何体的体积为10a3 cm3.
5.4主视图、左视图、俯视图课件苏科版七年级数学上册
2.下图所给的三视图表示什么立体图形？
从正面、上面看立体图形， 图像都是矩形，从左面看是圆， 因此这个物体是圆柱.
由三视图想象立体图形，要先根据主视图、 俯视图和左视图想象立体图形的前面、上面和 左侧面，然后再综合起来考虑整体图形.
例1 根据下图所给的三视图描述物体的形状.
分析
由主视图可知，物体的正面是矩形的样子， 且中间有两条棱（实线）可见到；由俯视 图可知，由上向下看物体是正六边形的样 子；由左视图可知，物体的侧面是矩形的 样子，且中间有一条棱可见到. 综合各视 图可知，该物体是正六棱柱.
（2）
答：这个三视图表示的几 何体是一个由大小两个圆 柱组合而成的组合体。
2. 用四块一样的正方体，根据下图所示的三视图， 摆出它表示的立体图形.
答：这个三视图表示的几何体是 组合体，它的立体图如下图所示.
中考 试题
例1 下图是某几何体的三种视图，则该几何体是
C（ ）
A. 正方体
B. 圆锥体
C. 圆柱体
解 物体是正六棱柱，如下图所示：
例2 如图是一个零件的三视图，试描述出这个 零件的形状.
解 这个零件由两部分组成：上面是一个圆柱， 下面是一个长方体，圆柱立于长方体的中央
（如下图） .
练习
1. 下图所给的三视图表示什么几何体？
（1）
答：这个三视图表示的几何体是直三棱柱，它的立 体图如下图所示.
D. 球体
主视图左视图俯视图来自解析 考查三视图的基础知识.
中考 试题
例2 下列物体中，主视图为图1的是 （ B ）
A
B
C
D
图1
解析 A、C选项的主视图为梯形，
D选项的主视图为三角形，
苏科版七年级数学上册《5.4.1主视图、左视图、俯视图》课件
2 .下列哪个视图是这个五棱柱的俯视图？为什么？
正 确
图1
图2
图3
图4
▪ 不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面 上的话，另一眼睛看到纸的背面。2022年4月13日星期三上午2时9分55秒02:09:5522.4.13
学习目标
1.经历从不同方向观察物体的过程， 认识到立体图形可以转化为平面图形.
2.能识别简单物体的三个视图. 3.会正确画出简单立体图形的三个 视图.
自学指导
认真自学课本第134页—135页的内容， 思考：
1.课本第134页图5—21中的3幅图分别是 从哪个方向看到的？
2.课本“试一试”中的表格内应分别填入 什么图形？
( 主视图 )
( 左视图 )
2.下列立体图形的三个视图都一样的是( A )
( 俯视图 )
3.画出下图所示圆锥体的主视图、左视图、俯视图
主视图
俯视图
．
俯视图
1.有若干个小正方块搭成的物体的主视图，左பைடு நூலகம்图 如图①所示，这个物体的俯视图错误的是( A )
图①
可以看见的线画为实线
(A)
(B)
(C) 看不见(的D)线画为虚线
谢谢观赏
You made my day!
我们，还在路上……
画出如图所示立方体的主视图、左 视图、俯视图
主视图
左视图
俯视图
知识点：
一.从不同方向观察同一物体时,可能看到不同的结果 二.画物体三视图的要求：
大小关系：主俯长对正;主左高平齐;俯左宽相等. 位置关系：主视图在上;俯视图在下;左视图在右
