数字信号处理大气中子单粒子效应(SEE)试验研究
数字信号处理大气中子单粒子效应（SEE）试验研究作者：闫飞闫攀峰来源：《航空科学技术》2018年第08期摘要：本文针对4型航空常用的数字信号处理（DSP）进行了大气中子单粒子效应试验，对辐照条件、试验环境、试验件安装及监测方法进行研究，并对试验结果进行了數据处理及分析。
试验结果表明，该4型DSP在14WV中子辐射下均发生了单粒子翻转（SEU是单粒子效应中的一种模式），TMS320C6416TBGLZA8、TMS320C6418ZTSA500、TMS320F2812及SM32C6415E-GLZ50SEP的单粒子翻转截面分别为1.91e-7cm2/device、6.62e-7cm2/device、8.82e-9cm2/device及1.62e-7cm2/device，在12000m处的飞行高度下，器件发生的单位翻转率分别为1.15e-03n/（device·h）、3.97e-03n/（device·h）、5.29e-05n/（device·h）、及9.69e-04n/（device·h）。
关键词：数字信号处理;单粒子翻转;截面;单粒子翻转率;大气中子中图分类号：V21 文献标识码：A大气中子是初级宇宙射线与地球大气中的氧、氮等发生核反应生成的次级粒子。
在12000m高度下，大气中子的能量可高达1000MeV，注量率为地面中子注量率的300倍左右[1]。
大气中子单粒子效应对数字信号处理（DSP）的影响已经成为国内外研究热点，据国外大量研究表明，DSP内部存储单元在高能中子的作用下会发生单粒子效应，如单粒子翻转、单粒子功能中止等。
美国联邦航空局（FAA）于2005年发布咨询通告AC 20-152，要求专用集成电路（ASIC）、可编程逻辑器件（PLD）、现场可编程门阵列（FPGA）等复杂电子器件应符合DO-254中第2.3.1.2.h条款，条款中提出在硬件设计中对翻转效应进行防护[2]。
宇航用半导体器件重离子单粒子效应试验指南
宇航用半导体器件重离子单粒子效应试验指南下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言在宇航领域，半导体器件的性能至关重要。
DSP大气中子单粒子效应试验研究
DSP大气中子单粒子效应试验研究陈冬梅;孙旭朋;钟征宇;封国强;白桦;阳辉;底桐【摘要】利用14MeV快中子辐照源,开展了数字信号处理器(DSP)大气中子单粒子效应地面模拟试验研究.设计了地面模拟的试验方法,包括单粒子效应监测方法、试验系统布局、试验程序及其判据等.获得了SMJ320F2812、SMJ320C6415、TMS320C6416、TMS320C6418等多款型号DSP器件的中子单粒子效应的翻转错误数试验数据,分析计算得到14MeV中子辐照源下的敏感截面.结果显示,DSP器件的主要敏感现象为单粒子翻转(SEU),部分器件还发生了单粒子功能中断效应(SEFI).相同工艺的被测DSP器件的中子单粒子效应敏感截面具有相同的数量级,验证了本文使用的地面模拟试验方法的可行性,为航空电子设备的可靠性与安全性评估提供了大气中子单粒子效应的器件级基础数据.【期刊名称】《航空科学技术》【年(卷),期】2018(029)002【总页数】6页(P67-72)【关键词】数字信号处理器;大气中子;单粒子翻转;敏感截面;单粒子功能中断【作者】陈冬梅;孙旭朋;钟征宇;封国强;白桦;阳辉;底桐【作者单位】北京圣涛平试验工程技术研究院有限责任公司,北京 100089;北京圣涛平试验工程技术研究院有限责任公司,北京 100089;北京圣涛平试验工程技术研究院有限责任公司,北京 100089;北京圣涛平试验工程技术研究院有限责任公司,北京 100089;北京圣涛平试验工程技术研究院有限责任公司,北京 100089;北京圣涛平试验工程技术研究院有限责任公司,北京 100089;北京圣涛平试验工程技术研究院有限责任公司,北京 100089【正文语种】中文【中图分类】V21大气中子是银河宇宙射线与大气层中的原子核（氮/氧）之间的核散裂反应造成的核级联簇射而产生的一种不带电粒子。
在大气层中的能量范围为0～10GeV，其中大于10MeV的中子所占的比例约为27%。
微处理器中子单粒子效应测试系统设计与试验研究
!!银河系宇宙射线和太阳系宇宙射线进入大 气 层 时!将 与 大 气 原 子 通 过 多 次 级 联 反 应 产 生 中子等多种 粒 子)<?)*$ 航 空 航 天 中 电 子 学 系 统 的飞行高度纵跨非电离层""*E- 以下#和电离 层""*"<***E- 为电离层#!在 该 飞 行 高 度 范 围内运动将累计受到一定注量的中子辐射$大 气 中 子 虽 然 不 带 电!但 能 与 半 导 体 器 件 中 的 材 料原子发生非弹性相互作用或散裂反应在电子 器件内淀积电离电荷!从而诱发单粒子 效 应 $ )B* )*世纪A*年代末!WOU 和 O%2.14公 司 利 用 飞 行试验测试了中子诱发器件的翻转率 $ )#* 国 内 外对于半导体器件中子单粒子效应的研究主要 是利用中子源产生的高能中子模拟单粒子效 应 $ )!?=* 北 京 大 学%中 国 科 学 院 物 理 研 究 所%中 国科学院空间科学与应用中心等分别采用仿真 方法研究了临近空间大气中子诱发电子器件的 单粒子翻转"60Q#)A?<**$ 微 处 理 器 是 各 种 电 子
1宇航用半导体器件重离子单粒子效应试验

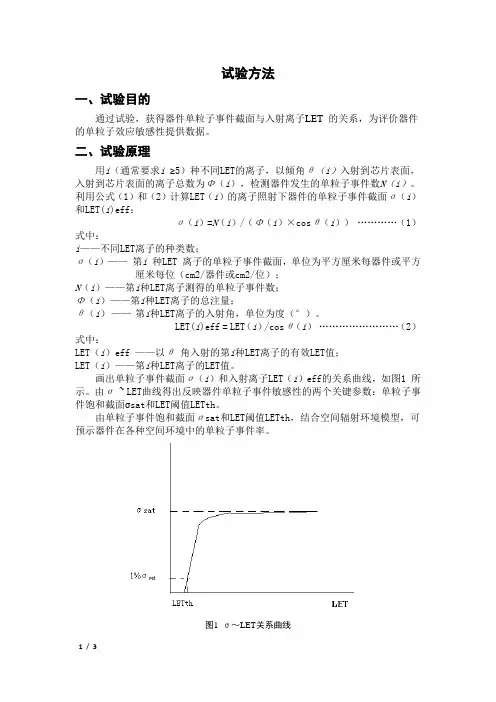

试验方法一、试验目的通过试验，获得器件单粒子事件截面与入射离子LET 的关系，为评价器件的单粒子效应敏感性提供数据。
二、试验原理用i（通常要求i ≥5）种不同LET的离子，以倾角θ（i）入射到芯片表面，入射到芯片表面的离子总数为Φ（i），检测器件发生的单粒子事件数N（i）。
利用公式（1）和（2）计算LET（i）的离子照射下器件的单粒子事件截面σ（i）和LET(i)eff：σ（i）=N（i）/（Φ（i）×cosθ（i）） (1)式中：i——不同LET离子的种类数；σ（i）——第i 种LET 离子的单粒子事件截面，单位为平方厘米每器件或平方厘米每位（cm2/器件或cm2/位）；N（i）——第i种LET离子测得的单粒子事件数；Φ（i）——第i种LET离子的总注量；θ（i）——第i种LET离子的入射角，单位为度（°）。
LET(i)eff = LET（i）/cosθ（i） (2)式中：LET（i）eff ——以θ角入射的第i种LET离子的有效LET值；LET（i）——第i种LET离子的LET值。
画出单粒子事件截面σ（i）和入射离子LET（i）eff的关系曲线，如图1 所示。
由σ~ LET曲线得出反映器件单粒子事件敏感性的两个关键参数：单粒子事件饱和截面σsat和LET阈值LETth。
由单粒子事件饱和截面σsat和LET阈值LETth，结合空间辐射环境模型，可预示器件在各种空间环境中的单粒子事件率。
图1 σ～LET关系曲线三、试验设备a. 辐射源；（回旋加速器；串列静电加速器；锎源）；b. 束流测量系统；c.单粒子效应测试系统；（存储器类电路的测试；微处理器类复杂数字电路的测试；模拟电路的测试；数－模混合电路的测试）；d. 单粒子锁定的测试；e. 试验板和电缆；f. 温度测量系统。
四、试验程序a.制定试验方案（见附录A）；b.样品准备；除非另有规定，一批产品的试验样品数量应不少于3 只。
qj 10005-2008 宇航用半导体器件重离子单粒子效应试验指南

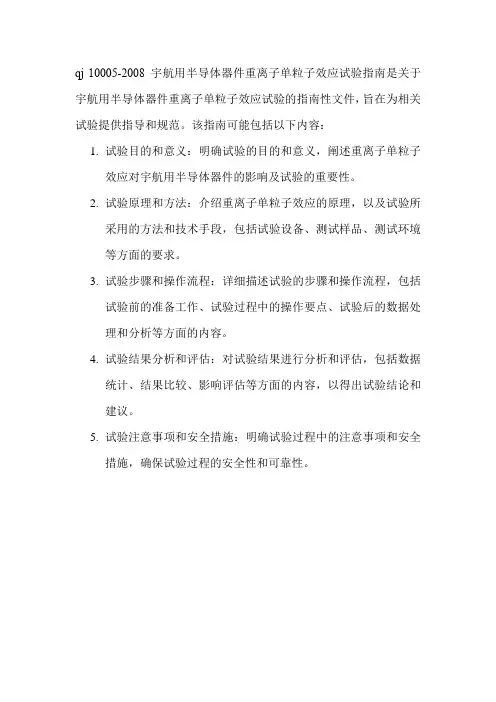

qj 10005-2008 宇航用半导体器件重离子单粒子效应试验指南是关于宇航用半导体器件重离子单粒子效应试验的指南性文件，旨在为相关试验提供指导和规范。
