体育新城变为2003年投产的全户内常规变电站，站内所有电气设备均集中布置在一栋四层的配电综合楼内，地下设电缆夹层。
一层为主变室、10kV配电装置室和卫生间；二层为110kV GIS室和工具间；三层为电容器室；；四层为接地变室、二次设备室、远动通讯室和杂物间。
电站变电所电气主接线图（含说明）
一起站用变多次跳闸事故的原因分析与整改措施

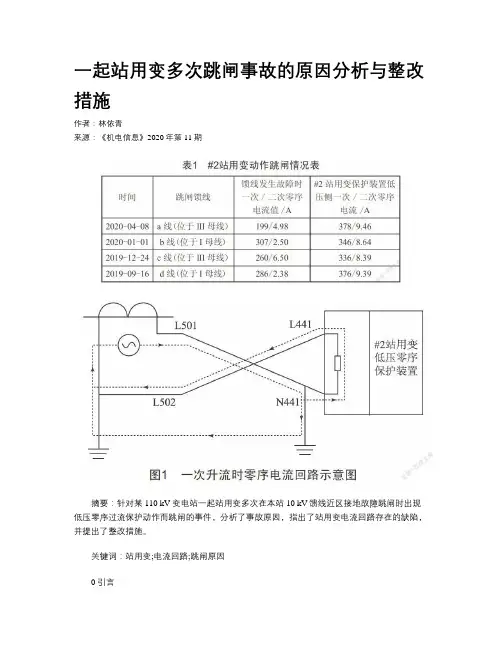

一起站用变多次跳闸事故的原因分析与整改措施作者：林依青来源：《机电信息》2020年第11期摘要：针对某110 kV变电站一起站用变多次在本站10 kV馈线近区接地故障跳闸时出现低压零序过流保护动作而跳闸的事件，分析了事故原因，指出了站用变电流回路存在的缺陷，并提出了整改措施。
关键词：站用变;电流回路;跳闸原因0 引言变电站的站用变系统是整个变电站正常运转所需能量的来源，其能否安全稳定运行直接影响着变电站直流供电系统的稳定性[1]。
低压站用变系统的变压器中性点一般采用直接接地的方式，除了过流保护之外，还需装设零序过流保护作为站用变接地保护的后备保护，其中，低压侧零序电流取自站用变低压侧接地中性线回路中的零序CT二次侧。
本文介绍了某110 kV变电站一起站用变多次在本站10 kV馈线近区接地故障时出现低压零序过流保护动作而跳闸的事件，分析了事故原因，并提出了相应的整改措施。
1 事故过程该110 kV变电站10 kV接线为单母线分段接线。
站用变系统由2台10 kV站用变压器组成，容量均为160 kVA，分别挂在10 kV Ⅰ母线和Ⅱ母线上。
站用变低压380 V侧是單母线分段接线。
为了保证站用电的供电可靠性，2台站用变互为备用，即当某台站用变因故障跳闸或停电检修时，另一台站用变将带上这台退出运行的站用变的交流负荷[2]。
2019年9月至2020年4月，该110 kV变电站连续发生4次#2站用变低压侧零序保护动作跳闸事件，同时伴有站内10 kV馈线近区接地故障引发零序保护动作跳闸事故的发生，具体情况如表1所示。
2020年4月8日，该站的10 kV a线站外发生近区接地故障，一次零序电流值为199 A，大于整定值，馈线零序保护正确动作。
同时，#2站用变保护装置测得低压侧一次零序电流值为378 A，大于整定值，导致站用变低压侧零序I段保护动作跳闸。
因在继保室#2站用变变低进线柜的低压侧零序CT的一次侧装设有临时故障录波监测装置，测得馈线故障发生时此处的一次零序电流很小。
变电站接地施工标准
表1 钢接地体和接地线的最小规格
种类、规格及单位
圆钢直径（mm）扁钢Biblioteka 截面（mm2） 厚度（mm）
角钢厚度（mm） 钢管管壁厚度（mm）
地上 室内 6
60 3
2 2.5
室外 8
100 4
2.5 2.5
地下 交流电流回路 l0
较高的感应电压，数值可能超过50V。当系统发生相间或对地短路时，电缆屏蔽层不接 地端会携带相电压，金属屏蔽层不能承受这种高电压导致对地击穿，造成更大的损失。 综上所述，这种方式多于线路较短，且金属屏蔽层上任一点的正常感应电压小于50V才 能使用。
晋煤供电
☆第三章 电力电缆接地
2、金属屏蔽层中间接地方式
晋煤供电
☆第三章 电力电缆接地
1、金属屏蔽层一端接地的方式
金属屏蔽层一端接地是指电缆线路一端金属屏蔽直接接地，另一端金属屏蔽对地开路， 如下图所示。
图 单芯电缆屏蔽层一端接地示意图
当线路较短时，金属屏蔽层一端接地后另一端电压一般不会很高，所以不会产生不良结 果，可以消除屏蔽层感应电流，减少线路损耗。但当电缆长度稍长时，不接地端可能会产生
自然接地体：可利用作为接地用的直接与大地接触的各种金属构件、金属井管、 钢筋 混凝土建筑的基础、金属管道和设备等，称为自然接地体。
接地线： 电气设备、杆塔的接地端子与接地体或零线连接用的在正常情况下不 载流的 金属导体，称为接地线。
接地装置：接地体和接地线的总和，称为接地装置。 接地：将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连
晋煤供电
☆第二章 接地装置
RCS-9621A_110100所用变、接地变保护测控装置说明书
RCS-9621A_110100所用变/接地变保护测控装置1 基本配置及规格1.1基本配置RCS-9621A 为用于3～10KV电压等级小电流接地系统或小电阻接地统中所用变或接地变的保护测控装置。
保护方面的主要功能有：1) 三段复合电压闭锁过流保护；2) 高压侧正序反时限保护；3) 过负荷报警；4) 两段定时限负序过流保护，其中Ⅰ段用作断相保护，Ⅱ段用作不平衡保护；5) 高压侧接地保护：三段定时限零序过流保护（其中零序Ⅰ段两时限，零序Ⅲ段可整定为报警或跳闸）；零序过压保护；支持网络小电流接地选线；6) 低压侧接地保护：三段定时限零序过流保护；零序反时限保护。
7) 低电压保护；8) 非电量保护：重瓦斯跳闸；轻瓦斯报警；超温报警或跳闸；压力释放跳闸；一路备用非电量报警或跳闸。
9) 独立的操作回路及故障录波。
由于本装置应用范围比较广，故交流输入、保护出口、报警出口、反时限特性与非电量继电器参数等均可灵活组态与设定。
测控方面的主要功能有：1）开关位置、弹簧未储能接点、重瓦斯、轻瓦斯、油温高、压力释放等非电量遥信开入，4路备用遥信开入采集，装置遥信变位以及事故遥信；2）变压器高压侧断路器正常遥控分合、小电流接地探测遥控分合；3）I A、I C、I0、U AB、U BC、U CA、P、Q、COSф、F等模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。
1.2 技术数据1.2.1 额定数据直流电源： 220V，110V 允许偏差 +15％， -20％交流电压： 100/3V交流电流： 5A，1A频 率： 50Hz1.2.2功耗：交流电压： < 0.5VA/相交流电流： < 1VA/相 (In=5A)< 0.5VA/相 (In=1A)直 流： 正常 < 15W跳闸 < 25W1.2.3 主要技术指标① 保护过流保护电流定值： 0.1In～20In高压侧零序保护电流定值： 0.1In～20In低压侧零序保护电流定值： 0.1In～20In低电压保护电压定值： 2～100V时间定值： 0～100S电流电压定值误差： < 5％时间定值误差： < 0.1％整定值+35ms ② 遥测量计量等级： 电流 0.2级 其他 0.5级 ③ 遥信分辨率： < 1ms 信号输入方式：无源接点2 装置原理2.1硬件配置及逻辑框图见附图RCS-9621A2.2模拟量输入外部电流及电压输入经隔离互感器隔离变换后由低通滤波器输入至模数变换器，CPU 经采样数字处理后，构成各种保护继电器，并计算各种遥测量。

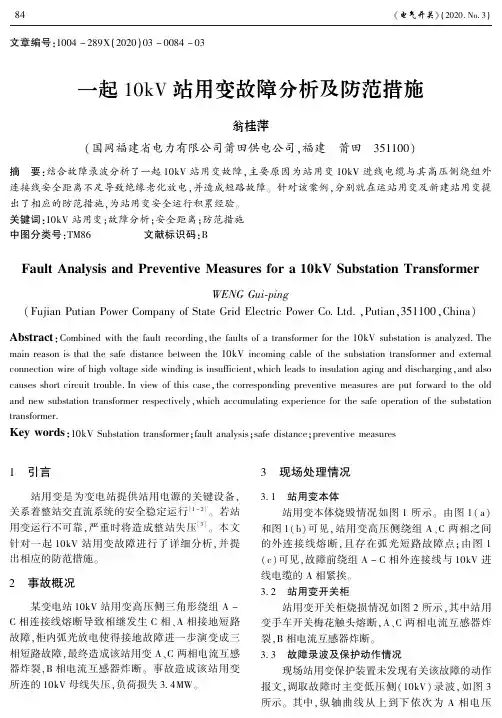

一起10kV站用变故障分析及防范措施
