常用的四种电缆阻燃剂有何不同
线路板阻燃剂成分
线路板阻燃剂成分
线路板（PCB）阻燃剂是为了提高PCB 的阻燃性能而添加的化学物质。
阻燃剂可以防止PCB 在火灾或高温环境中继续燃烧，从而减少火灾的危险。
常见的线路板阻燃剂成分包括：
1.溴化化合物：溴化化合物是常见的PCB 阻燃剂。
其中，溴化
多联苯（BFRs，Brominated Flame Retardants）如六溴联苯（HBCD）和四溴联苯（TBBPA）是常用的阻燃剂。
2.磷化化合物：磷化阻燃剂也是一类常见的阻燃剂。
磷酸酯化合
物如三苯酚磷酸酯（TPP）是其中的代表。
3.氮化合物：一些氮化合物也被用作PCB 阻燃剂。
例如，三聚
氰胺和尿素等。
4.氢氧化铝：氢氧化铝是一种无机阻燃剂，通常作为填料添加到
PCB 板中。
5.聚合物阻燃剂：有些聚合物自身具有阻燃性能，例如聚磷酸酯
等。
请注意，选择阻燃剂的种类可能受到法规和环保方面的考虑。
由于一些溴化阻燃剂可能存在环境和健康问题，一些制造商正在寻找更环保的替代品。
因此，一些新一代的PCB 阻燃剂也可能包含磷、氮或其他更环保的成分。
在设计PCB 时，重要的是要遵循相关法规和标准，确保所选的阻燃剂符合适用的安全性和环保要求。
不同阻燃剂的性能特点
磷系阻燃剂资源丰富，成本低廉，应用广泛，是很有发展前途的阻燃剂品种。
甲基膦酸二甲酯(DMMP)有无色、透明、高效、低毒、使用广泛、成本低廉等优点，可用于PU泡沫塑料、UP、EP。
磷系阻燃剂因具有阻燃、增塑双重功能而受到重视，它包括磷酸酯、含卤磷酸酯、复合磷酸酯及其衍生物、多磷酸酯和红磷5种类型，含磷胺类、反应型磷系化合物，特别是磷氮类膨胀型阻燃剂和高分子阻燃剂是非常有前途的阻燃剂。
有机硅系阻燃剂是无毒、耐高温、耐腐蚀的高分子化合物，我国已有几套万吨级装置，有发展高分子有机硅系阻燃剂的条件。
锑系阻燃剂以三氧化锑和五氧化二锑为主，一般用作溴系阻燃剂的协效剂。
采用微米化、纳米化、微胶囊化后可减少添加量。
铝、镁系阻燃剂是环保型产品，主要品种为氢氧化铝和氢氧化镁，它们除阻燃作用外还可减少有毒气体和烟雾，但缺点是添加量大，但经偶联剂表而处理后可起到阻燃和填充双重功能，并赋予制品电性能、耐热、耐候和力学性能，因而值得发展。
特别是，氢氧化镁是目前发展较快的品种。
加强表而改性以进一步提高阻燃性是研究重点。
红磷微胶囊化和红磷/膨胀石墨都是值得发展的品种，现已形成生产能力，今后应提高阻燃效率和扩大生产能力。
我国硼资源丰富，应加大硼酸盐阻燃剂的合成与开发，提高其耐水解稳定性，研究复配技术。
卤系阻燃剂是目前全世界产量很大的阻燃剂，其中以溴系阻燃剂为主。
工业上生产的氯系阻燃剂品种较少，主要为氯化石蜡、得克隆、海特酸及其酸酐，硬质聚氨酯泡沫中常用的含氯阻燃剂为三(2-氯异丙基)磷酸酯(TCPP)、磷酸三氯乙酯(TCEP)。
卤系阻燃剂虽然阻燃效果好、市场需求量大，但是卤系阻燃剂燃烧时生成大量的对人体和环境有害的烟、腐蚀性气体和有毒气体。
随着全世界范围内环保意识的增强，各国陆续出台各种法规逐步限制和禁止含卤阻燃剂的使用，因此，从长期发展的角度看，无卤阻燃是今后阻燃剂发展的方向。
江西美隆木材保护有限公司是一家以新西兰木材保护工艺技术支持为背景，以国内行业精英为人才基础，以严谨、务实、双赢为经营理念的专业从事木材保护（木材阻燃设备、木材防腐设备、防腐、阻燃、防火、炭化、建材蒸压釜）设备机组、各类木材防腐、阻燃剂的生产和销售的公司。
阻燃剂的分类介绍
阻燃剂的分类介绍概述阻燃剂是一种化学物质，可以减少或防止材料燃烧，从而提高材料的耐火性能。
在工业生产中，阻燃剂经常被添加到各种材料中，如塑料、橡胶、合成材料等。
阻燃剂根据其化学组成和功能进行分类，在此，本文将介绍几种常见的阻燃剂类型。
磷系阻燃剂磷系阻燃剂是目前最为广泛使用的阻燃剂之一。
它包括有机磷系和无机磷系两类。
有机磷系阻燃剂是指含有磷元素的有机化合物，它们可以通过与物质中的氧、氮、热敏物质等相互作用，发挥阻燃作用。
无机磷系阻燃剂则指含有磷元素的无机化合物，主要用于纤维类材料中，在高温下，它们会分解产生氧化磷酸氢和磷酸酯，从而起到阻燃作用。
溴系阻燃剂溴系阻燃剂是一种广泛使用的阻燃剂，它可以通过吸收和捕获反应物，从而抑制气相反应或延缓燃烧速度。
溴系阻燃剂可以通过加强反应物的相互作用、增加分解温度等方式发挥阻燃作用。
溴系阻燃剂将溴元素引入材料中，可以大幅提高材料的耐火性能，但也可能带来其他环保问题。
氮系阻燃剂氮系阻燃剂是一种较新的阻燃剂，其作用机制主要是在燃烧时通过吸收、消耗和稀释火焰中的自由基，从而有效地抑制燃烧。
氮系阻燃剂包括大量的氮的含化合物，如氮磷系、氮硅系等。
与传统阻燃剂相比，氮系阻燃剂无溴、无磷，对环境的影响更小。
铝系阻燃剂铝系阻燃剂是一种常见的无机阻燃剂，其作用机理是通过在物质表面形成氧化铝膜，从而阻止燃烧反应的发生。
铝系阻燃剂常用于密封材料和结构材料等领域，可以显著提高材料的耐火性能和抗氧化性能。
其他阻燃剂除了上述几种常见的阻燃剂类型，还有一些其他的阻燃剂。
例如，硅酸盐阻燃剂是一种无机阻燃剂，可以通过形成防止材料燃烧的化学反应来发挥阻燃作用；膨胀型阻燃剂则可以通过在燃烧时释放出大量非燃性气体来遏制燃烧。
综上所述，不同种类的阻燃剂具有不同的作用机理和适用范围，工业生产中需要根据具体情况选择合适的阻燃剂，并考虑对环境的影响。
常见阻燃剂名称及介绍
常见阻燃剂名称及介绍阻燃剂，赋予易燃聚合物难燃性的功能性助剂，主要是针对高分子材料的阻燃设计的；阻燃剂有多种类型，按使用方法分为添加型阻燃剂和反应型阻燃剂。
添加型阻燃剂是通过机械混合方法加入到聚合物中，使聚合物具有阻燃性的。
目前添加型阻燃剂主要有有机阻燃剂和无机阻燃剂，卤系阻燃剂（有机氯化物和有机溴化物）和非卤。
有机是以溴系、磷氮系、氮系和红磷及化合物为代表的一些阻燃剂，无机主要是三氧化二锑、氢氧化镁、氢氧化铝，硅系等阻燃体系。
现在就大致介绍一下：★1.三氧化二锑：高纯≥99.8％、超细0.4-1.1um、白度98以上（添加型阻燃协效剂）★2.三（2，3-二溴丙基）异三聚氰酸酯：TBC 、总溴量：≥64.5%、熔点范围：100～110℃（添加型无毒阻燃剂）★3.三聚氰胺氰尿酸盐：MCA 、含量：≥99 %、分解温度：440～450℃（反应型无毒阻燃剂）★4.三溴苯酚：TBP、含量：≥ 98.5 % 、熔点：≥ 92 ℃（反应型阻燃剂）★5.三聚磷酸铝：ATP、APW、APZ 、用于生产膨胀型防火涂料、重防腐涂料（添加型无毒阻燃剂）★6.四溴双酚A：TBBA 、溴含量：≥ 58.5 %、熔点：180 ℃（添加、反应型阻燃剂）★6.四溴苯酐：TBPA （添加型阻燃剂）★7.五溴甲苯：PBT（FR-5）、总溴量：＞80%、熔点：275～284℃（添加型阻燃剂）★8.五溴联苯醚：PBDPO、溴含量：62-70（添加型阻燃剂）★9.六溴环十二烷：HBCD (CD-75P)、总溴量：＞73.5%、熔点：185～195℃（添加型阻燃剂）★10.八溴醚：【四溴双酚A双(2，3-二溴丙基醚)】溴含量：≥67%、熔点：≥105℃（添加型阻燃剂）★11.十溴联苯醚：DBDPO 、含溴量：82-83%、熔点：300-310℃、美国大湖：DE-83R、国产：优级、一级品（添加型阻燃剂）★12.磷酸三甲苯酯：TCP、（添加型阻燃剂）★13.磷酸三（2-氯丙基）酯：TCPP （添加型阻燃剂）★14.磷酸三（2.3-二氯丙基）酯：TDCP （添加型阻燃剂）★15.磷酸三（β-氯乙基）酯：TCEP （添加型阻燃剂）★16.亚磷酸三苯酯：TPP （添加型阻燃剂）★17.甲基膦酸二甲酯：DMMP （添加型无毒阻燃剂）★18.复合磷系阻燃剂：FR-P、分解温度：250-280℃（添加型无毒阻燃剂）★19.卤代双磷酸酯化合物：FR-505 、分解温度：＞200℃（软质聚醚块泡、模塑泡沫阻燃剂）★20.混合反应型阻燃剂：FR-780 （反应型海绵阻燃剂）★21.锌酸亚锡：T-9 （聚胺酯发泡用催化剂等）★22.聚磷酸铵：APP 、P2O5 含量：72-73％、N含量：14-15%、分解温度：＞270℃、五种不同聚合度规格（添加型无毒阻燃剂）★23.水溶性结晶型阻燃剂：PN （添加型无毒阻燃剂）★24.高效复合阻燃剂：FR-A 、含量：≥99 %、分解温度：440～450℃（添加型无毒阻燃剂）★25.氢氧化铝：普通、活性、含量：≥ 99％（添加型无毒阻燃剂）★26.氢氧化镁：化学、矿法、普通、活性、含量：≥ 63-98.5％（添加型无毒阻燃剂）★27.氯化石蜡：52#、70# （添加型无毒阻燃剂）★28.氯化聚乙烯：CPE （添加型无毒阻燃剂）★29.硼酸锌3.5水：锌含量：37.0―40.0％、硼含量：45.0―48.0％（添加型无毒阻燃协效剂）★30.二乙基次膦酸铝：ADP，磷含量：23%-24%，分解温度：＞350℃（添加型阻燃剂）★31.空心微珠、空心陶珠、漂珠：阻燃产品填充改性剂（各种规格粒度）来源：无卤阻燃剂论坛。
阻燃电缆常用的绝缘材料及主要性能

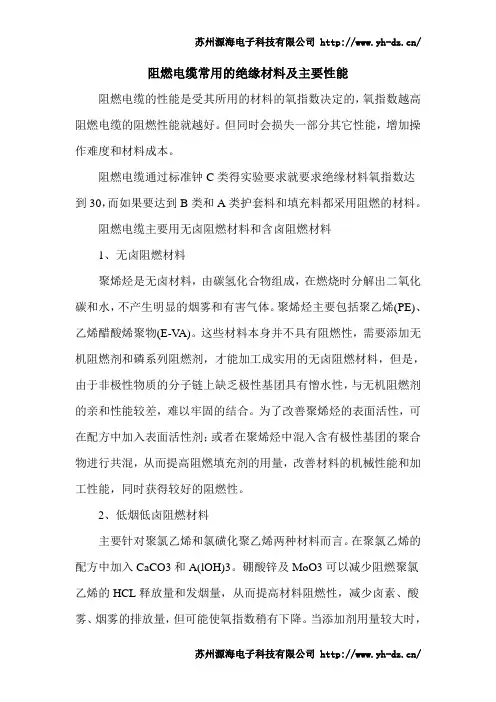

阻燃电缆常用的绝缘材料及主要性能阻燃电缆的性能是受其所用的材料的氧指数决定的，氧指数越高阻燃电缆的阻燃性能就越好。
但同时会损失一部分其它性能，增加操作难度和材料成本。
阻燃电缆通过标准钟C类得实验要求就要求绝缘材料氧指数达到30，而如果要达到B类和A类护套料和填充料都采用阻燃的材料。
阻燃电缆主要用无卤阻燃材料和含卤阻燃材料1、无卤阻燃材料聚烯烃是无卤材料，由碳氢化合物组成，在燃烧时分解出二氧化碳和水，不产生明显的烟雾和有害气体。
聚烯烃主要包括聚乙烯(PE)、乙烯醋酸烯聚物(E-V A)。
这些材料本身并不具有阻燃性，需要添加无机阻燃剂和磷系列阻燃剂，才能加工成实用的无卤阻燃材料，但是，由于非极性物质的分子链上缺乏极性基团具有憎水性，与无机阻燃剂的亲和性能较差，难以牢固的结合。
为了改善聚烯烃的表面活性，可在配方中加入表面活性剂；或者在聚烯烃中混入含有极性基团的聚合物进行共混，从而提高阻燃填充剂的用量，改善材料的机械性能和加工性能，同时获得较好的阻燃性。
2、低烟低卤阻燃材料主要针对聚氯乙烯和氯磺化聚乙烯两种材料而言。
在聚氯乙烯的配方中加入CaCO3和A(lOH)3。
硼酸锌及MoO3可以减少阻燃聚氯乙烯的HCL释放量和发烟量，从而提高材料阻燃性，减少卤素、酸雾、烟雾的排放量，但可能使氧指数稍有下降。
当添加剂用量较大时，也会使材料的机械性能和电性能有所下降。
3、含卤阻燃材料由于在燃烧受热时发生分解放出卤化氢，卤化氢能够捕捉活性自由基HO根，从而使材料的燃烧延缓或熄灭，达到阻燃的目的。
常用的有聚氯乙烯、氯丁橡胶、氯磺化聚乙烯、乙丙橡胶等材料。
(1)阻燃聚氯乙烯(PVC)：由于聚氯乙烯的价格便宜，绝缘性能良好，阻燃性好，被广泛应用在普通阻燃电线电缆中。
为提高PVC阻燃性，常在配方中添加卤素阻燃剂(十溴联苯醚)、氯化石蜡和增效阻燃剂来提高聚氯乙烯的阻燃性。
(2)乙丙橡胶(EPDM)：是非极性碳氢化合物，具有优良的电气性能，绝缘电阻高，介质损耗小，但是乙丙橡胶是易燃材料，必须减少乙丙橡胶的交联程度，减少分子链断开而产生的低分子量物质，才能提高材料的阻燃性能。
有关机房布线电缆不同阻燃等级的说明
有关电缆不同阻燃等级的说明LSZH、CMP是通过电缆分别采用不同绝缘、外护套材料来进行定义的，并且两类电缆分别对应不同阻燃等级，一般欧洲布线项目主要采用不含有毒有害物质的LSZH电缆为主，而CMP阻燃等级的电缆则多用于美洲的布线。
下面对两类电缆的基本性能进行比较：1、电缆材料用于电缆绝缘和护套的塑料除树脂基材外，还包括稳定剂、增塑剂、润滑剂、填充剂、着色剂等等，一般电缆料的名称来源于它的基材。
用于CMP电缆的绝缘材料多为PTFE（聚四氟乙烯）或FEP（氟化乙丙烯）、护套材料阻燃含氟化合物或阻燃低烟聚氯乙烯等。
LSZH电缆的绝缘材料为PE（聚乙烯）、护套材料为LSZH护套料，所有材料都不含有卤素。
2、阻燃原理CMP：采用PTFE（聚四氟乙烯）或FEP（氟化乙丙烯）材料作为电缆的绝缘、护套材料，利用这类材料具有较高燃烧点的特性，从而起到阻燃的效果。
LSZH：本身基材不含有卤素，采用氢氧化镁或氢氧化铝等无机物作为阻燃剂，阻燃剂受热分解释放出结晶水的过程可以吸收大量的热、生成的氧化物是良好的耐火材料、释放出的水蒸气又能抑制烟雾，从而起到阻燃的作用。
3、测试标准CMP ：采用UL910标准要求的方法进行阻燃性能测试，该测试方法没有涉及电缆的毒性及腐蚀性，采用斯坦纳通道（Steiner Tunnel）试验方法测试。
LSZH：采用IEC60332标准要求的方法进行阻燃性能测试，同时还应满足IEC61034线缆燃烧烟雾浓度测试方法、IEC60754气体发散测试方法要求的性能。
其中IEC60332包含IEC60332-3-21~25几种测试方法，分别对应不同阻燃级别的电缆。
4、加工特点用作CMP电缆的氟塑料具有优良的高温特性，因此加工温度也远比普通热塑性材料要高得多，然而在高温下（≧415℃）又会发生剧烈分解，生成剧毒的如全氟异丁烯、四氟乙烯（这些物质也可能残留在电缆护套内部、在日常运行中逐渐被释放出来），加工过程中必须做好专门的防护和通风。
阻燃剂的整理
目前常用的阻燃剂主要是有机卤系、有机磷系和无机系三大类.
全球阻燃剂的65%-70%用于阻燃塑料，20%用于橡胶，5%用于纺织品，3%用于涂料，2%用于纸张及木材。
电子/电气、运输、建材、家具、纺织为阻燃剂的几大用户。
06年预测2011年将达到22.1亿吨，市场价值预计达48亿美元(32亿欧元)。
报告称，阻燃剂需求增加部分主要来自发展中国家，因为它们将采用更严格的易燃性法规，另外塑料消费量也将进一步增加。
2006年亚太地区已成为阻燃剂最大的消费区，需求达到6.33亿吨，而且这个市场将以7.3%/年速度继续增长了，在2011年将达到9.0亿吨。
中国将占到亚太地区需求增长的主要部分，另外包括韩国和中国台湾地区，需求增速也将超过世界平均增速水平。
北美和西欧阻燃剂市场也将不断改善。
在北美，到2011年阻燃剂将达到6.18亿吨，年均增长率预计为3.2%，2001-2006年期间增速为1.2%/年。
在西欧，市场需求增速预计为2.2%/年，2011年将达到5.15亿吨，而2001-2006年建增速仅为1.5%/年。
发展趋势：卤系阻燃剂(包括含卤磷酸酯)将会继续使用，且用量可能仍会略有增加，但产品结构会有所调整，人们对多溴二苯醚等将审慎对待；磷氮系的膨胀型阻燃剂及氮基阻燃剂将进一步得到发展和受人青睐；无毒、抑烟的无卤无机阻燃剂，如改性的氢氧化铝、氢氧化镁、硼酸锌等，特别是可用于较高温度的氢氧化镁，将进一步得到开发；抑烟剂的市场前景看好；阻燃剂领域呼唤更多的法规和标准问世。
阻燃剂产品系列：。
常用阻燃填料的种类和特性,你知道吗？
常用阻燃填料的种类和特性，你知道吗？随着对电缆阻燃要求的提高，人们对电缆用阻燃剂的研究也越来越多。
而阻燃型填料因为良好的性价比，在电缆中的应用也越来越普遍。
在高分子材料中，填料是用量最大的添加剂，几乎所有的高分子材料，如塑料(包括热塑性和热固性塑料)、橡胶和涂料中都使用大量填料。
填料的种类很多，金属粉末可用作导电填料，木粉、淀粉等植物性粉末也可用作填料，但使用的最多的还是矿物性填料。
填料的加入不仅可以降低成本，而且可以改善制品力学性能、加工性能或其他性能。
电缆中使用的填料大多数为矿物性填料，其中数量最大的就是碳酸钙，这几乎是聚氯乙烯电缆料中必不可少的成分之一。
随着人们安全意识的提高，对电缆阻燃要求也就越来越高，但碳酸钙不阻燃，所以人们也就需要研究更多的具有阻燃型的填料。
1 氢氧化铝氢氧化铝是光、电缆料中最为常用的一种填料型阻燃剂，该产品添加在电缆料中，如电缆发生燃烧，氢氧化铝在200-300℃发生分解，分解后发生脱水反应，吸收高分子材料表面大量热量，可降低燃烧材料表面温度;同时脱水产生大量水蒸气，稀释可燃气体和氧气浓度;分解残余物Al2O3 为致密的氧化物，它们沉积于高分子材料表面，限制可燃气体的生成，起到隔热、隔绝氧气的作用，并达到了抑烟的效果;而且氢氧化铝和氢氧化镁可以吸收酸性气体。
氢氧化铝的价格适中，目前是电缆材料中应用最为广泛的填料型阻燃剂。
2 氢氧化镁氢氧化镁(MDH)是除氢氧化铝外最为常用的阻燃型的填料，阻燃原理和氢氧化铝相似，但其分解温度更高，为340-490℃。
氢氧化镁可促进高分子材料表面炭化，隔绝氧气与高分子材料接触，而氢氧化铝则无此作用;因此在相同添加量下，氢氧化镁的阻燃效果明显好于氢氧化铝。
氢氧化镁的碱性更强，因此对酸性气体如HCl、CO2 的吸收能力更强。
但氢氧化镁与高分子材料的相容性不如氢氧化铝好。
3 其它镁系的无机阻燃剂水镁石是蛇纹岩或白云岩中的典型低温热液蚀变矿物，主要成分为氢氧化镁，含量达90%甚至以上，我国蛇纹岩资源丰富，其中辽宁地区的矿藏质量较好。
常用阻燃剂分类及介绍
阻燃剂的分类：1、按所含阻燃元素分按所含阻燃元素可将阻燃剂分为卤系阻燃剂、磷系阻燃剂、氮系阻燃剂、磷－卤系阻燃剂、磷－氮系阻燃剂等几类。
卤系阻燃剂在热解过程中，分解出捕获传递燃烧自由基的X·及HX，HX能稀释可燃物裂解时产生的可燃气体，隔断可燃气体与空气的接触。
磷系阻燃剂在燃烧过程中产生了磷酸酐或磷酸，促使可燃物脱水炭化，阻止或减少可燃气体产生。
磷酸酐在热解时还形成了类似玻璃状的熔融物覆盖在可燃物表面，促使其氧化生成二氧化碳，起到阻燃作用。
在氮系阻燃剂中，氮的化合物和可燃物作用，促进交链成炭，降低可燃物的分解温度，产生的不燃气体，起到稀释可燃气体的作用。
磷－卤系阻燃剂、磷－氮系阻燃剂主要是通过磷－卤、磷－氮协同效应作用达到阻燃目的，具有磷－卤、磷－氮的双重效应，阻燃效果比较好。
2、按组分的不同分按组分的不同可分无机盐类阻燃剂、有机阻燃剂和有机、无机混合阻燃剂三种。
无机阻燃剂是目前使用最多的一类阻燃剂，它的主要组分是无机物，应用产品主要有氢氧化铝、氢氧化镁、磷酸一铵、磷酸二铵、氯化铵、硼酸等。
有机阻燃剂的主要组分为有机物，主要的产品有卤系、磷酸酯、卤代磷酸酯等。
还有一部分有机阻燃剂用于纺织织物的耐久性阻燃整理，如六溴水散体、十溴－三氧化二锑阻燃体系，具有较好的耐洗涤的阻燃性能。
有机、无机混合阻燃剂是无机盐类阻燃剂的改良产品，主要用非水溶性的有机磷酸酯的水乳液，部分代替无机盐类阻燃剂。
在三大类阻燃剂中，无机阻燃剂具有无毒、无害、无烟、无卤的优点，广泛应用于各类领域，需求总量占阻燃剂需求总量一半以上，需求增长率有增长趋势。
3、按使用方法分按使用方法的不同可把阻燃剂分为添加型和反应型。
添加型阻燃剂主要是通过在可燃物中添加阻燃剂发挥阻燃剂的作用。
反应型阻燃剂则是通过化学反应在高分子材料中引入阻燃基团，从而提高材料的抗燃性，起到阻止材料被引燃和抑制火焰的传播的目的。
在阻燃剂类型中，添加型阻燃剂占主导地位，使用的范围比较广，约占阻燃剂的85%，反应型阻燃剂仅占15%。
常见的几种低烟无卤阻燃电缆料
常见的几种低烟无卤阻燃电缆料低烟无卤阻燃电缆是指不含卤素（F、Cl、Br、I、At）、不含铅镉铬汞等环境物质的胶料制成，燃烧时不会发出有毒烟雾的环保型电缆。
低烟无卤电缆阻燃性能优越，燃烧时烟度甚少，无腐蚀性气体逸出，广泛应用于核电站、地铁车站、电话交换机及计算机控制中心、高层建筑大楼、宾馆、广播电视台、重要军事设施、石油平台等，以及人员较集中，空气密度低的场所。
下面就来介绍下常见的几种低烟无卤阻燃电缆料。
1、塑性低烟无卤阻燃料低烟无卤阻燃护套料耐温等级有70℃，90℃，一般要求产品氧指数达到32以上，具有良好的机械性能和加工性能，可广泛应用于电力电缆、通信电缆、低烟无卤电缆料的分类和应用控制电缆、船用电缆等的护套层。
2、热塑性低烟无卤阻燃绝缘料低烟无卤阻燃绝缘料性能与低烟无卤护套料相似，绝缘性能要求更高，可用于电力电缆、通信电缆、电子线等的绝缘层。
3、热塑性低烟无卤阻燃隔氧层该材料用于具有较高阻燃要求的电力电缆的内护套层，可提高电缆整体的阻燃效果，适当降低对电缆绝缘护套层的阻燃要求。
4、辐照交联低烟无卤特种电缆料辐照交联低烟无卤特种电缆料一般用在一些特殊的场合，如机车车辆，石油勘探，船舶的场合用电缆一般要求电缆具有耐油性和耐高温性能。
用于太阳能发电的光伏电缆不仅需要较高的耐温等级，还要具有良好的耐热寿命性。
核电站用电缆则要求优异的耐辐射性能和耐热老化性。
5、柔软型低烟无卤阻燃弹性料柔软型低烟无卤料指的是硬度在75～85（shoreA）范围内的弹性料（普通无卤料的硬度在95上下。
随着材料硬度的降低，产品的物理机械性能，耐热变形性能，阻燃性能等都会受到一定的影响。
主要适用于一些有柔软性要求的场合如电梯用扁电缆，大平方汽车线，柔软性要求较高的电子线等。
6、耐油低烟无卤阻燃电缆现在很多场合如机车电缆，石油平台用电缆，船用电缆，油封等都要求材料既有耐高温性能，又具有耐油，阻燃性能。
耐油条件主要是指耐机油和耐柴油，耐热等级一般要求105℃～150℃，阻燃一般要求过单根燃烧。
常见阻燃剂的类型
常见阻燃剂的类型常见阻燃剂的类型随着全球安全环保意识的日益加强，人们对防火安全及制品阻燃的要求越来越高，无卤、低烟、低毒的环保型阻燃剂已成为人们追求的目标。
目前国内塑料改性用阻燃剂近80%为含卤阻燃剂，其中以多溴二苯醚和多溴联苯类物质为代表，溴系阻燃剂效率高、用量少，对材料的性能影响小，且价格适中。
和其它类型的阻燃剂相比，其效能/价格比更具有优越性，我国供出口电子电气类产品中70％～80％都用此类阻燃剂。
但溴-锑阻燃体系在热裂解及燃烧时会生成大量的烟尘及腐蚀性气体，而且近年欧盟一些国家认为溴系阻燃剂燃烧时会产生有毒致癌的多溴代苯并恶瑛（PBDD）和多溴代二苯并呋喃（PBDF），2003年2月，欧盟出台了RoHS和WEEE两个禁令，其中RoHs是限制有害物质的禁令(TheRestriction ofHazrdOus SubstancesDirective)，它规定自2006年1月1日起，在欧盟国家销售的所有电子电气设备，不能含有多溴联苯及多溴二苯醚。
常用环保型阻燃剂一、环保型溴系阻燃剂1、十溴二苯乙烷80108010不属于多溴二苯醚，在燃烧中绝对不可能产生PBDD或PBDF；8010的相对分子量为971；溴含量82%，和DBDPO含溴量相当（83%），因此阻燃性能基本一致；初熔点345℃，热稳定性较DBDPO（305℃）高；它的耐光性以及不易渗析的特点都优于DBDPO，最可贵的是其阻燃的塑料可以回收使用，这是许多溴系阻燃剂所不具备的特点。
8010工业品为平均粒度3μm、自由流动、微颗粒化的白色结晶粉末，在塑料改性中容易分散，塑料制品颜色自由。
而且工业化成本和DBDPO相当，是DBDPO最为理想的替代品。
作为添加型溴系阻燃剂，8010在使用过程也需要和锑化物配合使用，配合比例和DBDPO/锑化物比例相同；和DBDPO相比，8010更适用于高温高粘特性的工程塑料。
首先对8010进行工业化生产的是美国雅宝公司，并申请了生产和使用专利；这一度使国内阻燃剂研究生产单位迟迟没有开展这方面的研究，但经查询发现，雅宝公司的专利范围是在中国之外的地区，因而可以在中国生产和使用8010，只是不能出口及申请专利。
防火电缆阻燃等级划分标准,塑料阻燃等级的划分
防火电缆阻燃等级划分标准 | 塑料阻燃等级的划分一、防火电缆分类阻燃电缆（Flame Retardant）阻燃电缆的特点是延缓火焰沿着电缆蔓延使火灾不致扩大。
由于其成本较低，因此是防火电缆中大量采用的电缆品种。
无论是单根线缆还是成束敷设的条件下，电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免因电缆着火延燃而造成的重大灾害，从而提高电缆线路的防火水平。
无卤低烟阻燃电缆（LSOH）无卤低烟电缆的特点是不仅具有优良的阻燃性能，而且构成低烟无卤电缆的材料不含卤素，燃烧时的腐蚀性和毒性较低，产生极少量的烟雾，从而减少了对人体、仪器及设备的损害，有利于发生火灾时的及时救援。
无卤低烟阻燃电缆虽然具有优良阻燃性、耐腐蚀性及低烟浓度，但其机械和电气性能比普通电缆稍差。
低卤低烟阻燃电缆（LSF）低卤低烟阻燃电缆的氯化氢释放量和烟浓度指标介于阻燃电缆与无卤低烟阻燃电缆之间。
低卤（Low Halogen）电缆的材料中亦会含有卤素，但含量较低。
这种电缆的特点是不仅具备阻燃性能，而且在燃烧时释放的烟量较少，氯化氢释放量较低。
这种低卤低烟阻燃电缆一般以聚氯乙烯（PVC）为基材，再配以高效阻燃剂、HCL吸收剂及抑烟剂加工而成。
因此这种阻燃材料显著改善了普通阻燃聚氯乙烯料的燃烧性能。
耐火电缆（Fire Resistant）耐火电缆是在火焰燃烧情况下能保持一定时间的正常运行，可保持线路的完整性（Circuit Intergrity）。
耐火阻燃电缆燃烧时产生的酸气烟雾量少，耐火阻燃性能大大提高，特别是在燃烧时，伴随着水喷淋和机械打击震动的情况下，电缆仍可保持线路完整运行。
二、阻燃电缆和耐火电缆的区别一般人很容易混淆阻燃电缆和耐火电缆的概念，虽然阻燃电缆有许多较适用于化工企业的优点，如低卤、低烟阻燃等，但在一般情况下，耐火电缆可以取代阻燃电缆，而阻燃电缆不能取代耐火电缆。
两者原理有所不同，含卤电缆阻燃原理是靠卤素的阻燃效应，无卤电缆阻燃原理是靠析出水降低温度来熄灭火焙.耐火电缆是靠耐火层中云母材料的耐火、耐热的特性，保证电缆在火灾时也工作正常。
阻燃剂的种类及特点
来源于：注塑塑胶网阻燃剂的种类及特点塑料和树脂的消费愈来愈广泛地进入生产和生活的各个领域，但由于塑料和树脂可燃，易引起的火灾，带来了人员伤亡和经济损失。
从60年代起，一些发达国家开始生产和应用阻燃塑料。
70年代，国外阻燃剂的消费量和品种快速增长，年增长率为6～8%。
目前阻燃剂的消费量已跃居塑料助剂第二位，成为仅次于增塑剂的大品种。
阻燃剂种类繁多，可分为：有机阻燃剂和无机阻燃剂。
具代表性的阻燃剂是氯系、溴系、磷系及氢氧化铝、氢氧化镁等。
有机阻燃剂有三大类，其特点各异：一是氯系阻燃剂：以含氯量较高的氯化石蜡为主，其申主要是氯蜡－52和氯蜡－40。
目前氯系阻燃剂正朝着无污染、高纯度、高热稳定性、高含氯量方向发展，其代表产品是氯蜡－70，国外已经使用的全氯环戊癸烷和反应型氯系阻燃剂氯菌酸国内尚无工业化产品。
二是溴系阻燃剂：大多在200℃～300℃下分解，分解时通过捕捉高分子材料降解反应生成的自由基，延缓或终止燃烧的链反应，释放出的HBr是一种难燃气体，可以覆盖在材料的表面，起到阻隔表面可燃气体的作用。
溴系阻燃剂的适用范围广泛，是目前世界上产量最大的有机阻燃剂之一，主要产品有十溴二苯醚、四澳双酚A、五溴甲苯和六溴环十二烷等。
三是磷系阻燃剂：也是一种阻燃性能良好的阻燃剂，在全球阻燃剂非卤化动向的驱使下，国外对此进行了大量的研究。
有机磷系阻燃剂主要产品有磷酸三苯酚、磷酸二甲苯酯、丁苯系磷酸酯等。
磷酸酯类的特点是具有阻燃与增塑双重功能。
含磷无机阻燃剂主要产品有红磷阻燃剂、磷酸铵盐、聚磷酸铵等。
红磷的阻燃效果比磷酸酯类的阻燃效果更好。
其用量也在增加。
含磷无机阻燃剂因其热稳定性好、不挥发。
不产生腐蚀性气体、效果持久、毒性低等优点而获得广泛的应用。
无机阻燃剂分解温度高，除了有阻燃效果外，还有抑制发烟和氯化氢生成的作用，目前国外工业发达国家无机阻燃剂消费量远远高于有机阻燃剂。
主要使用的品种有氢氧化铝、氢氧化镁、红磷、三氧化二梯等。
阻燃剂的分类和阻燃剂用途
阻燃剂的分类和阻燃剂用途阻燃剂,又称难燃剂,耐火剂或防火剂：赋予易燃聚合物难燃性的功能性助剂；依应用方式分为添加型阻燃剂和反应型阻燃剂.阻燃剂防火液,无毒、无腐蚀剂、防火效果好、价格低廉、使用方便.阻燃剂的分类：阻燃聚丙烯①卤-锑体系,即气相阻燃机理.常用的卤系阻燃剂是十溴二苯醚、六溴环十二烷、八溴醚、四溴双酚Ａ等,加上阻燃协效剂,具有添加量少,阻燃效果好的特点.但卤素类阻燃剂一直受到绿色环保组织的非难,以至在有些国家受到制约,被明令禁止使用.然而美国、日本等国家仍允许使用,那么作为发展中国家的中国,卤系阻燃剂的寿命至少还有10年以上.②用含溴烷基磷酸酯来处理ＰＰ.这类阻燃剂兼有ＰＢｒ协同效应,使阻燃效果显着,同时还能改善ＰＰ的流变性及加工性能,对ＰＰ的物理机械性能影响也小.③近十年来在ＰＰ阻燃技术上,以意大利都灵大学教授Ｃａｍｉｎｏ首创的膨胀型阻燃剂发挥了巨大的作用,这类ＰＮ系阻燃剂具有高效、热和光稳定性高、低毒、低烟、低腐蚀,对加工和机械性能影响小,不会引起环境污染.在ＰＰ中只要添加2530份即可达到ＵＬ94Ｖ0级.国内刚有膨胀型阻燃剂产品的生产报道.④丙烯酸五溴苄酯与三元乙丙橡胶的接枝共聚物阻燃的聚丙烯.这类阻燃处理的ＰＰ具有很高的抗冲击强度,在某些场合可用作工程塑料.⑤无机填充料阻燃聚丙烯所谓的无机填充料即指氢氧化铝和氢氧化镁,它们具有阻燃、抑烟的作用.但要达到预期的效果,微粒化及表面处理是关键技术,应用于不同塑料.要慎重选择匹配的表面活性剂,使其与塑料相容性好,并在塑料中得以均匀的分散,又不致太大地影响塑料的机械性能.由于ＡＴＨ和氢氧化镁能在不同的温度范围内起到阻燃抑烟作用,因此二者的复配使用可以使塑料在较宽的温度范围内发挥持续阻燃效果.这里要强调的是,在用氢氧化镁处理ＰＰ时,为达到更好的阻燃效果及合适的机械性能,在添加氢氧化镁混炼工艺中,宜采用二步加料方式,这样会得到比一次加料更好的结果.2.2 阻燃聚乙烯①一般来讲,适用于ＰＰ的阻燃剂都可用于ＰＥ处理技术中,但由于两者结构上的差异,热稳定性和裂解温度的不同,某些芳香族溴系阻燃剂如十溴二苯醚在ＰＥ特别是在ＬＤＰＥ上的应用效果会更好一些.②这里还要指出,氯系阻燃剂如氯化石蜡、敌克隆美国西方石油化工公司产品商品名在某些场合中应用效果会更好.比如敌克隆在电缆用ＰＥ绝缘层中的应用,使ＰＥ有极佳的耐电压性能和阻燃效果.有的文献报道氯系阻燃剂与溴系阻燃剂联用时,会产生某种协效作用,尽管不明显,但比它们单独使用阻燃效果要好.2.3 阻燃聚氯乙稀在ＰＶＣ中添加大量增塑剂,使之成为软ＰＶＣ时,对它的阻燃处理就很有必要.这里需强调的是,除了阻燃剂以外,抑烟也是ＰＶＣ迫切需要解决的问题.①选用阻燃增塑剂———芳基磷酸酯、芳基烷基磷酸酯这里要慎重选用阻燃增塑剂,避免在增加阻燃性能的同时恶化了塑料的其它性能,特别要注意材料的低温柔顺性.②抑烟剂传统的抑烟剂有三氧化钼、氢氧化镁、八钼酸铵、硼酸锌、二茂铁等物.添加钼系抑烟剂一般量在2%3%之间,可降低30%80%的生烟量,如与ＡＴＨ、氢氧化镁或碳酸钙复合使用会有更好的效果.2.4 阻燃聚苯乙烯和高抗冲聚苯乙烯①对于挤出ＰＳ泡沫来讲,使用普通的六溴环十二烷ＨＢＣＤ即可达到阻燃目的.这种处理不必使用阻燃协效剂,因为起不到协效作用,反而由于它的存在会使体系燃烧时产生熔滴.②对于常用的普通聚苯乙烯阻燃,要求使用热稳定性能好的ＨＢＣＤ,ＰＳ的加工温度在180℃210℃左右,在此加工温度下,普通的ＨＢＣＤ会产生不稳定,易分解.因此,要求使用耐高温的ＨＢＣＤ它耐温达230℃240℃.③高抗冲聚苯乙烯阻燃技术更难,由于它要用于电子、电器元件,阻燃级别要求更高,需达到ＵＬ94Ｖ0级.如果使用溴系阻燃剂就可达到这种要求,但要注意材料的耐光性、热变形温度、抗冲强度、阻燃剂有否渗出等各方面因素是否受到影响.常用的溴系阻燃剂有十溴二苯醚、溴化环氧树脂ＢＥＲ、耐高温ＨＢＣＤ等.2.5 阻燃ＡＢＳ①处理ＡＢＳ阻燃时一定要考虑冲击强度是否下降、热变形温度、熔体流动指数和光稳定性是否受到影响.常用的有十溴二苯醚、溴化环氧树脂ＢＥＲ、四溴双酚Ａ等.一些新开发的溴化环氧树脂ＢＥＲ能保持ＡＢＳ原有的热稳定性、热老化性、加工性、光稳定性以及阻燃剂本身不渗出等特点.②这里为保证ＡＢＳ原有的抗冲击强度、光泽性以及透明度,可使用胶体五氧化二锑为阻燃协效剂.③ＧＥ公司开发的阻燃硅树脂ＳＦＲ100和ＳＦＲ1000能有效地应用于聚烯烃阻燃处理中,当它们与硬脂酸镁或ＡＴＨ、ＡＰＰ以及季戊四醇联用时,不仅能促进炭层的形成,以阻止烟的产生和阻挡火焰的蔓延,还能改善聚烯烃表面的光滑性.尤其与硬脂酸镁合用时可提高阻燃体系的抗冲击强度,所以硅树脂在ＡＢＳ、ＨＩＰＳ的阻燃处理技术中是一种很好的阻燃剂,可惜价格太贵,非特殊用途,一般很少有人问津.但我国四川晨光化工研究院小批量生产的硅树脂阻燃剂与美国ＧＥ公司ＳＦＲ1000性能相近,不妨可以一试.2.6 阻燃聚酰胺①对阻燃ＰＡ来讲,一般要求达到ＵＬ94Ｖ0级,主要用添加型阻燃剂,比如十溴二苯醚、溴化聚苯乙烯ＢＰＳ、溴化环氧树脂ＢＥＲ等.选择阻燃剂时,一定要考虑阻燃剂要不易从ＰＡ中渗出,不要导致体系耐光性和材料抗冲击强度下降.②为改善添加型阻燃剂的某些缺点,已经合成一些新的含活性官能团的氧化膦单体,比如三芳基氧化膦ＴＰＯ,与尼龙66盐及己二胺共聚可制得主链含ＴＰＯ的尼龙66共聚物.这类阻燃ＰＡ是在凝聚相及气相中均可发挥阻燃效能,由于阻燃元素成为阻燃ＰＡ中的一部分,因此它具有持久的阻燃性.③另外ＭＣＡ三聚氰胺氰尿酸盐作为添加型阻燃剂与红磷复配在ＰＡ阻燃处理中也被经常使用,也能获得较理想的阻燃效果.2.7 阻燃聚碳酸酯ＰＣ本身有一定阻燃性能,可达到ＵＬ94Ｖ2级,但要获得Ｖ0级水平则需要作阻燃处理.①一般来讲,作为ＰＣ的添加型阻燃剂有含溴芳基磷酸酯、四溴双酚Ａ、十溴二苯醚、聚二溴苯醚等,其中含ＢｒＰ阻燃剂会更有效.这里需要指出,由于三氧化二锑是ＰＣ的解聚催化剂,因此绝对不能使用三氧化二锑来作为含溴阻燃剂的协效剂.②与阻燃ＡＢＳ一样,利用含活性官能团的氧化膦单体比如ＴＰＯ去制备含磷阻燃共聚ＰＣ.③利用ＰＣ本身特性制备的ＰＣ/ＰＢＴ、ＰＣ/ＡＢＳ、ＰＣ/ＰＥＴ塑料合金的阻燃处理,一般都是利用添加型阻燃剂.ＰＣ/ＰＢＴ溴代聚苯乙烯ＢＰＳ、含溴芳基磷酸酯等.ＰＣ/ＡＢＳ三苯基磷酸酯ＴＰＰ、三甲基磷酸酯ＴＣＰ、间苯二酚双磷酸酯ＲＤＰ以及含溴芳基磷酸酯等.ＰＣ/ＰＥＴＴＰＰ、ＲＤＰ等.2.8 阻燃ＰＢＴ和ＰＥＴ线性聚酯ＰＢＴ和ＰＥＴ是两种重要的工程塑料,广泛应用于电子、仪表及汽车工业中,它的阻燃制品被使用在阻燃性要求较高的部件中.它们的阻燃处理如下:①添加溴系阻燃剂常用的有十溴二苯醚、溴代聚苯乙烯ＢＰＳ、溴化环氧树脂ＢＥＲ、双三溴苯氧基乙烷等.举例来讲:添加10%15%的溴素阻燃剂,3%5%的三氧化二锑可使含30%玻纤的ＰＢＴ达到ＵＬ94Ｖ0级别,氧指数可达27%29%.使用添加型阻燃剂必须要注意在ＰＢＴ和ＰＥＴ中的分散性,易渗出性,以及对聚酯的光泽、机械强度的影响.②添加含溴磷酸酯常用的是三二溴苯基磷酸酯ＴＤＢＰＰＥ,由于同一分子中含有Ｂｒ、Ｐ元素,因此具有卤磷协同效应,在ＰＢＴ及ＰＥＴ中阻燃效率甚高.这里要注意的是在阻燃处理中常添加三氧化二锑来协效,如果作氧指数测试,那么极限氧指数会有增加,但在富氧的测试环境中,Ｓｂ与Ｐ似乎会有一种互相对抗的作用,因此,用ＵＬ94垂直燃烧法来评价体系的难燃性能是最合适的.③阻燃ＰＥＴ用作阻燃纤维和织物通常有两种方法:其一是用六溴环十二烷对ＰＥＴ织物作阻燃后处理.这种织物可作窗帘、幕布、包墙布等室内装饰用布.由于是后整理方法处理,阻燃剂易渗出,织物手感和阻燃耐久性会逊色一些.其二是用共聚阻燃改性,这些反应型阻燃单体主要是含溴芳香族化合物、含芳基氧化膦化合物、含溴代芳香基氧化膦化合物等.由于是阻燃元素成为齐聚物分子中心的一部分,所以具有阻燃效果长久、手感好、耐光等优点,是当今我国ＰＥＴ阻燃纤维和织物的主要阻燃方法.2.9 阻燃不饱和聚酯不饱和聚酯是非常重要的热固性树脂,主要用于玻璃钢制品中,以前化工部专门有文件要求所有的玻璃钢设备一定要有阻燃性能,作了强制命令.这种材料的阻燃处理,一般有两种方法:①反应型阻燃剂———利用含阻燃元素的原料合成不饱和聚酯.一般都是含卤素的二元酸、酐、醇以及环氧化合物.如:含溴的多元醇、四溴邻苯二甲酸酐ＴＢＰＡ、四溴双酚ＡＴＢＢＰＡ、四氯双酚ＡＴＣＢＰＡ、环氧氯丙烷等.最近有人研究利用含磷化合物通过酯交换反应而进入不饱和聚酯,利用ＸＰ协同效应增加阻燃性能.②添加型阻燃剂———最好选择加入几种具有协同效应的阻燃剂以及抑烟剂等,使阻燃、抑烟性能发挥得更加出色.这些阻燃剂有:ＡＴＨ、微胶囊红磷、硼酸锌、三聚氰胺、卤代磷膦酸酯以及它们之间的协同使用.2.10 阻燃ＰＵ泡沫塑料ＰＵ泡沫用途非常广泛,涉及国民经济各个领域,由于它的结构特殊,即氧气涉及率极高,因此,它的阻燃处理尤为重要.那么,如从它的结构中进行改性最好,一般可在ＰＵ链中引入异氰尿酸酯结构,以提高体系炭化倾向来降低其可燃性.但该方法应用有限,常用的还是添加型或反应型阻燃剂.①添加型阻燃剂———一般为液态的含卤磷酸酯和膦酸酯.而固态的阻燃剂有:三聚氰胺、红磷、硼酸锌、氯化石蜡、ＡＴＨ、ＴＢＣ等.不管哪种阻燃剂都要求与ＰＵ中各组分相容性要好,不会产生“烧芯”现象.②反应型阻燃剂———主要是各种液态及固态的含磷或含卤多元醇.2.11 阻燃环氧树脂环氧树脂也是热固性树脂中一大品种5,它在涂料、土木建筑、电子、胶粘剂、航空事业等已广泛应用.但它的易燃性及离火持续自燃使它们的应用必须在阻燃处理之后.针对它的燃烧特点,选用含卤阻燃剂比较适宜.含卤阻燃剂是在燃烧过程中产生高活性自由基捕获剂,能有效地在气相中阻止燃烧.目前国内已有阻燃剂级别的高分子量环氧树脂生产,其也将是一个应用前景良好的反应型阻燃剂.一般来讲,阻燃环氧树脂的制备是用含磷、含溴的阻燃剂原料来合成.其中在环氧树脂骨架结构中引入含磷元素可提高树脂的热稳定性和阻燃性.一般原料有磷酸酯、四溴双酚Ａ等.。
阻燃剂种类
阻燃剂种类阻燃剂是一种可以降低火焰的温度并减少燃烧速度的化学物质，可以用来阻止火灾，延长产品的使用寿命，减少污染和危害。
阻燃剂可以分为有机阻燃剂和无机阻燃剂两大类。
1、有机阻燃剂有机阻燃剂是一类含氮的化学物质，具有良好的阻燃性能。
它们可以通过与火焰中的氧气反应而降低火焰的温度，从而限制燃烧的速度和火势。
常用的有机阻燃剂有磷酸盐阻燃剂、氯化酸盐阻燃剂、硝酸盐阻燃剂、氟磷酸盐阻燃剂和吡啶阻燃剂等。
2、无机阻燃剂无机阻燃剂是一类不含氮的化学物质，具有较强的阻燃性能。
它们通常是碳酸盐，例如氧化铝、氧化铝镁钙、氧化锌、硅酸盐、氯化铝等，都具有良好的阻燃性能。
3、磷酸酯阻燃剂磷酸酯阻燃剂是一类以磷酸酯类化合物为主要成分的阻燃剂，其包括烷基磷酸酯阻燃剂、芳基磷酸酯阻燃剂和烯基磷酸酯阻燃剂等。
它们主要通过形成熔融物质，抑制火焰中的氧气反应而起到阻燃作用。
4、醚醚类阻燃剂醚醚类阻燃剂是一类有机物，通常是以醚醚类化合物为主要成分，其性能优于其他有机阻燃剂。
它们具有较强的抗氧化性，可有效抑制火焰中的氧化反应，从而达到阻燃作用。
5、聚氨酯复合阻燃剂聚氨酯复合阻燃剂是一种新型的阻燃剂，它由聚氨酯和有机阻燃剂组成，主要用于生产聚氨酯材料。
它不仅具有优异的阻燃性能，而且在使用过程中还具有一定的抗氧化性，能够在温度较低的情况下起到阻燃作用。
6、聚硅氧烷阻燃剂聚硅氧烷阻燃剂是一类以聚硅氧烷作为基体，在其中添加碳酸钠、硅酸钠、钛酸钠等有机阻燃剂而成的阻燃剂。
它具有良好的阻燃性能，能够有效地降低火焰的温度，从而限制燃烧的速度和火势。
7、氯磷酸盐阻燃剂氯磷酸盐阻燃剂是一类以氯磷酸盐为主要成分的阻燃剂，其中包括钠氯磷酸盐阻燃剂、铵氯磷酸盐阻燃剂、钙氯磷酸盐阻燃剂等。
它们可以通过与火焰中的氧气反应而起到阻燃作用，具有良好的阻燃性能。
8、吡啶阻燃剂吡啶阻燃剂是一类以吡啶类化合物为主要成分的阻燃剂，常用的有吡啶酮阻燃剂、吡啶羧酸阻燃剂和吡啶胺阻燃剂等。
阻燃剂分类及各类典型介绍
阻燃剂分类及各类典型介绍一、目前常用的阻燃剂按不同的分类方法可以分成3大类，具体分类如下：二、各类典型的阻燃剂1、氯系阻燃剂近来，氯系阻燃剂已部分为溴系阻燃剂取代，氯系在整个阻燃剂的消耗量中有所下降。
A、氯化石蜡（C20H24Cl18~C24H29Cl21）含氯量50％的主要用作PVC塑料的辅助增塑剂；含氯量70％的主要用作阻燃剂。
B、氯化聚乙烯一类含氯35%-40%，另一类含氯68%，无毒。
可用于聚烯烃，ABS树脂等。
它本身是聚合材料，因此作为阻燃剂使用时和树脂体系相容性好，不影响塑料的物理机械性能，耐久性良好。
2、溴系阻燃剂A、四溴双酚A性质：灰白色粉末。
熔点180-184℃，沸点316℃（分解）。
用途：广泛用作反应型阻燃剂以制造含溴环氧树脂和含溴聚碳酸酯以及作为中间体合成其他复杂的阻燃剂，也作为添加型阻燃剂用于ABS、HIPS、不饱和聚酯、硬质聚氨酯泡沫塑料、胶黏剂以及涂料等。
既可作添加型阻燃剂，又可作为反应型阻燃剂。
关注艾邦高分子，回复“阻燃”查看更多文章B、十溴二苯醚性质：白色微细粉末，溶点为304-309℃，溴含量大约83.3%，几乎不溶于所有溶剂，5%热量失重时温度大于320℃，热稳定性好。
用途：添加型阻燃剂，用途广泛；可用于PE、PP、ABS树脂、环氧树脂、PBT树脂、硅橡胶、三元乙橡胶及PET、PA6等材料的阻燃剂。
其与Sb2O3并用阻燃效果更佳。
缺点是耐侯性差，容易黄变。
3、磷系阻燃剂磷系阻燃剂包括无机磷系阻燃剂和有机磷系阻燃剂。
A、无机磷系阻燃剂红磷、聚磷酸铵（APP)、磷酸铵盐、磷酸盐及聚磷酸盐等。
阻燃机理：燃烧时生成磷酸、偏磷酸、聚偏磷酸等，覆盖于树脂表面，可促进塑料表面炭化成炭膜；聚偏磷酸则呈黏稠状液态覆盖于塑料表面。
这种固态或液态膜能阻止自由基逸出，又能隔绝氧气。
磷系与氮系及金属氢氧化物等阻燃剂都有协同作用，并用可产生协同阻燃和消烟效果。
无机磷系阻燃剂的耐水性差，与聚烯烃的相容性差，致使制品的力学性能下降，所以在聚烯烃中用量少。
常见阻燃剂及其阻燃机理总结
常见阻燃剂及其阻燃机理总结1、无机阻燃剂（1）水合金属氧化物主要品种有氢氧化铝、氢氧化镁、氢氧化锡等，其中以氢氧化铝的吸热效应最大，阻燃效果好。
其阻燃作用主要是吸热效应，生成的水蒸气还能起隔绝效应。
这类阻燃剂的最大优点是无毒，不会生成有害气体，还可减少燃烧过程中CO的生成量，起消烟剂作用。
最大缺点是分解温度低，应用时使用量大，只能用于加工温度较低、物理机械性能要求不高的高聚物材料的阻燃。
此外，氢氧化镁易吸收空气中的CO2，生成碳酸镁，使制品产生白点。
（2）硼化合物与钼化合物这类阻燃剂中主要有硼酸、水合硼酸锌、钼酸锌、钼酸钙、钼酸铵等。
其中水合硼酸锌的阻燃效果最好。
该类阻燃剂在较低温度下熔融，释放出水并生成玻璃状覆盖层，在燃烧过程中起隔绝、吸热及稀释效应。
硼类阻燃剂与卤系阻燃剂有协同效应。
由于分解温度低，不能用于加工温度高的高聚物阻燃（3）硅类化合物这类阻燃剂在燃烧时能生成玻璃状的无机层（Si0）并接枝到高聚物上，产生不燃的含碳化合物，形成隔氧膜而抑制燃烧，同时还能防止高聚物受热后的流滴。
其燃烧时不产生火焰、CO及烟，而且还具有补强作用。
因此，这是一类极有开发前景的非卤素阻燃剂。
（4）膨胀型石墨这是一类新开发的无机阻燃剂美国已商品化。
它能起隔绝效应，与红磷有良好的协同效应，两者常同时使用（5）三氧化二锑三氧化二锑在不含卤高聚物中阻燃作用很小，一般不单独用作阻燃剂，在含卤高聚物中有较好的阻燃作用，与卤系阻燃剂并用有较好的协同效应2、有机阻燃剂（1）有机卤系阻燃剂有机卤系阻燃剂是目前用量最大的有机阻燃剂，主要是溴、氯化合物。
溴化物虽然有毒，但其阻燃效果比氯化物好，用量少，很受用户欢迎。
同一卤素不同类型的化合物，其阻燃能力不同，其大小顺序为:脂肪族＞脂环族＞芳香族脂肪族与高聚物的相容性好，但热稳定性差；芳香族热稳定好，但相容性差。
含有醚基的芳香族卤化合物与高聚物的相容性好，热稳定性高，用量急剧增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用的四种电缆阻燃剂有何不同
一．锑系阻燃剂
优点：三氧化二锑不能单独作阻燃剂,而与适当的卤素化合物复合使用,就能发挥出特别有效的阻燃性能。
锑系阻燃协效机理缺点：重金属，有毒，与砷同系物，粗产品中一般含砷等其他重金属，三氧化二砷是砒霜。
不能用作绿色填料及绿色阻燃。
二、氢氧化铝阻燃剂（ATH）
优点：价格低，阻燃性好。
缺点：耐热性差，200℃即开始脱水，330℃到350℃即完全脱水，而树脂的固化多在氢氧化铝脱水温度区间内，因而导致合成树脂成品内发泡，表面不平整、介电性能下降，成品率低。
应用于高温导致硅胶起雾，产品发白起泡，介电性下降等。
EC≈60~100μS/cm，易吸潮。
三、氢氧化镁阻燃剂
优点：氢氧化镁阻燃剂的应用（430℃分解）无毒
缺点： 不耐酸，醋酸都能将氢氧化镁溶解，只适合做低档产品。
易吸潮，分散差，介电性差。
四、高耐热勃姆石阻燃剂（Boehmite, ALOOH）
优点：1%脱水温度达350℃以上，500℃脱水达到峰值，EC<50μS/cm，介电性强，解决了氢氧化铝因脱水温度低而导致产品缺陷及介电性降低的问题，耐酸碱性强。
缺点：阻燃性略低于氢氧化铝，达到同样阻燃性能需多加。
但其最大特点是高耐热，兼具导热性，耐酸碱，制成高耐热性功能材料可提高产品附加值。
