天馈系统介绍资料
移动通信天馈系统
移动通信天馈系统天馈系统是任何一个无线通信系统不可或缺的一个组成部分。
在发信端，它将高频传导电流转变为空间的电磁波而发送出去；在接收端，它反过来将空间电磁波转变成高频信号的传导电流输入接收机。
通常，一个移动通信的天馈系统由天线，共用设备，以及传输线共同组成。
由于天线系统在理论上涉及较深的电磁场理论，我们将不多叙述，而仅以工程实用为主，介绍其一些基本参数及主要性能。
第一节 传输线传输线的作用主要是将无线电收发设备与天线相连接。
对传输线的主要要求是损耗小，两端阻抗相匹配，足够的功率容限，阻燃防火等。
在某些特殊场合，传输线还可用来作阻抗变换用途。
一、传输线的基本参数移动通信频段使用的传输线绝大多数是同轴电缆。
它是一种外导体接地作为屏蔽层的不对称传输线。
其等效电路如图3－1所示。
图中L 、R 、C 、G 都是分布参数，分别代表传输线单位长度、电感、电阻、电容和电导。
当传输线的损耗足够小时，即ωL>>R ，ωC>>G ，其特性阻抗。
图3－1 不对称传输线的等效电路CLZ ≈0 （3－1）当两导体间全部充满相同的介质时，同轴电缆的分布电感和分布电容为：)(2)(2m FdDn C m H dDn L πεπμ== （3－2） 式中，D 和d 分别为同轴电缆的外导体和内导体直径；μ和ε分别为内外导体之间介质的绝对导磁率和绝对介电常数。
在一般情况下，介质均为非磁性物质，因此，00εεεμμμ⋅=⋅=r r 和式中μr 和εr分别为介质的相对导磁率和相对介电常数，而μ0和ε0为真空的导磁率和介电常数：)(9410)(1049070mFm H ⨯=⨯=--πεπμ将上述数值及式（3－2）代入式（3－1），则可得：dDn d D n Z r r εμεμπ60210==（3－3） 或者当1→r μ时，dD nZ rε600=二、传输线的一般性能当传输线的终端负载为Z L 时，在终端处的电压和电流分别为V L 和I L ，对于特性阻抗为Z 0的传输线，在线上任何位置的电压和电流可以表示为：ax Z V jax I I ax Z jI ax V V LL x L L x sin cos sin cos 00⋅+⋅=⋅⋅+⋅= （3－4）式中，a 为相移常数，x 为离终端的距离。
天馈系统介绍(俊知技术)
江苏俊知技术有限公司2009年04月一、天馈系统总体图二、天馈系统的组成部分基站天线一般可分为全向天线、定向天线（定向单极化、定向双极化）等。
1、基站天线二、天馈系统的组成部分2、基站馈线普通型：HHTAY-50-42( 1-5/8″)、HCTAY-50-32( 1-1/4″)、HCTAY-50-22( 7/8″)HCAAY-50-12( 1/2″)、HCAAY-50-8( 3/8″)、HCAAY-50-6( 1/4″)超柔型：HHTAY-50-31(1-1/4″S)、HHTAY-50-21(7/8″S)HCAHY-50-9(1/2″S) 、HCAHY-50-7(3/8″S)、HCAHY-50-5(1/4″S)二、天馈系统的组成部分3、基站跳线基站跳线一般有两种：1、室外跳线：又可称为天线跳线，用于天线与主馈线的连接。
2、室内跳线：又可称为机顶跳线，用于主设备与主馈线或避雷器的连接。
二、天馈系统的组成部分4、馈线连接器（N型和7/16型）7/16M-7/8L 7/16F-7/8L NM-7/8L NF-7/8L7/16M-1/2L 7/16F-1/2L NM-1/2L NF-1/2L二、天馈系统的组成部分5、避雷器◆特点采用1/4λ短路线设计原理自动旁路非工作频率来波通流容量大，60KA；残压低，小于200V；根据用户要求设计接口◆用于高频信号设备的防护，本保护器安装于高频信号设备和同轴馈线之间，防止由雷电感应形成的暂态过电压对高频信号设备的损害，主要用于微波传输，GSM天线，广播电视等设备的防护。
二、天馈系统的组成部分6、接地卡接地卡有多种形式，这是市场上常用的三种。
主要用于馈线的室内外防雷接地。
1、环扣式2、骨架式3、铜排式二、天馈系统的组成部分7、接地铜排室内接地铜排室外接地铜排接地汇接铜条1、室内接地铜排：用于基站、中心机房内工作地、保护地、防雷地等多组设备防雷接地电缆的汇接。
2、室外接地铜排：用于基站室外馈线防雷接地线的汇接。
第2章天馈系统
)(
公里
)
TH
R
考虑大气层的折射作用，有效传播直视距离：
AB
4
.12
(H
)(
公里
)
TH
R
13
多径传播
–概念：到达接收天线的超短波不仅有直射波，
还有通过多条反射路径到达的反射波
–多径信号的幅度、相位不同，在接收端叠加
会引起严重的多径衰落
信号场强分布复杂，波动大
电波的极化方向可能发生变化
利用天线分集有效克服多径效应
利用天线下倾减小网络中的同频干扰……
– 利用传播特性可预测传播路径损耗，提高覆盖质量
*不同的网络结构和应用环境有不同的电波传播特性
基站天馈线系统
天线基本特性
16
2.2.1 基站天馈线系统
17
组成
–天线
–馈线
–天馈线的支撑、固定、连接、保护部分
18
–天线：用于收发无线电信号
Ｖ为速度(m/s)；ｆ为频率(Hz)；λ为波长(m)
不同介质中传播速度不同、波长不同
常用的聚四氟乙烯型绝缘同轴射频电缆：
Ｖε≈Ｃ/1.44 ，λε≈λ/1.44
6
2.1.2 无线电波的极化
无线电波的极化
– 概念：无线电波在空间传播时，其电场方向
是按一定的规律而变化
–电波的极化方向：无线电波的电场方向
– 正交极化也有效保证了分集接收的良好效果，其极
化分集增益约为5dB，比单极化天线提高约2dB。
34
极化损失
–接收天线的极化应与发射侧一致（与来波方
3G基站天馈系统介绍
3G基站天馈系统介绍3G(第三代移动通信技术)基站天馈系统是连接无线基站和天线之间的传输系统，用于将无线信号从基站传输到天线，以支持移动通信网络的通信服务。
该系统包括天馈电缆、馈线、连接器和配件等组成部分，对于提供可靠的无线信号传输至关重要。
首先，天馈电缆是基站天馈系统的重要组成部分之一、它通过传输无线信号和电力信号，将信号从基站传输到天线。
天馈电缆需要具备高频率传输和低损耗的特点，以确保无线信号能够高效地传输到天线并提供稳定的通信服务。
这些电缆通常采用同轴电缆或平衡电缆，根据不同的需求选择合适的规格，以确保信号传输质量。
其次，馈线也是基站天馈系统的重要组成部分之一、馈线通常由铜、铝或者电磁屏蔽材料制成，以确保无线信号的低损耗和高效传输。
通常情况下，馈线长度不应超过一定的限制，以降低信号传输过程中的损耗。
馈线还需要具备足够的耐久性和抗干扰能力，以应对各种恶劣环境条件下的挑战。
连接器是天馈系统中的另一个重要组成部分，用于连接天馈电缆和馈线之间的连接点。
连接器需要具备良好的防水、抗腐蚀和抗振动能力，以确保信号的稳定传输。
不同类型的连接器适用于不同类型的电缆和馈线，因此在选择连接器时需要根据实际需求进行合理选择。
在基站天馈系统中，还包括一些辅助配件，如天线支架、接地设施等。
天线支架用于安装和支撑天线，确保天线的稳定性和良好的信号覆盖范围。
接地设施是为了保护天馈系统免受雷电和静电的影响，减轻雷击和静电对系统的损害。
总之，3G基站天馈系统是现代移动通信网络中不可或缺的部分，它通过天馈电缆、馈线、连接器和配件等组成部分，将信号从基站传输到天线，并提供稳定而高效的通信服务。
为了确保系统的正常运行，需要选择适合的电缆、馈线和连接器，并采取有效的接地措施，以保障无线信号的稳定传输和基站的正常工作。
随着移动通信技术的不断发展，基站天馈系统将继续不断完善和优化，以满足人们对高速、稳定和可靠的通信服务的需求。
天馈介绍及维护

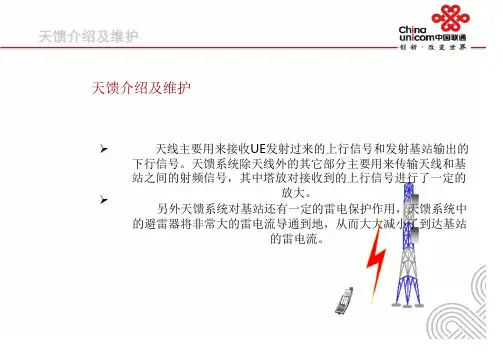

天馈介绍及维护天线主要用来接收UE发射过来的上行信号和发射基站输出的下行信号。
天馈系统除天线外的其它部分主要用来传输天线和基站之间的射频信号，其中塔放对接收到的上行信号进行了一定的放大。
另外天馈系统对基站还有一定的雷电保护作用，天馈系统中的避雷器将非常大的雷电流导通到地，从而大大减小了到达基站的雷电流。
天馈介绍及维护天馈系统是指在机柜机顶和天线之间，传输射频信号的设备（包括天线）。
基站天馈系统示意图1天线调节支架抱杆（ 50~114mm）3接头密封件绝缘密封胶带，PVC绝缘胶带GSM/CDMA板状天线4接地装置主馈线（7/8“）9室内超柔馈线2室外馈线6走线架8防雷保护器5馈线卡7馈线过线窗基站主设备天馈介绍及维护3G基站可与2G基站共用天线，各自使用独立馈线，实现共天馈。
天馈介绍及维护3G基站可与2G基站共用天线和馈线，实现共天馈。
天馈介绍及维护RRU和天线安装于同一抱杆上的接地情况馈线长度小于5M无需接地馈线长度大于5M一点接地天馈介绍及维护RRU和天线不安装于同一抱杆上馈线长度小于5M一点接地馈线长度大于5M两点接地天馈介绍及维护馈线长度小于5M需两点接地馈线长度大于5M需三点接地天馈介绍及维护天馈系统检查馈线馈管排列整齐美观。
按照规范要求粘贴馈管、跳线标签，标签排列应整齐美观，方向一致。
馈管无明显的折、拧现象，馈管无裸露铜皮。
馈管最小弯曲半径应不小于馈管半径的20倍。
安装后的馈管固定夹间距应均匀，方向应一致。
馈管入室的室内、室外部分馈管应保持0.5米以上平直，避雷架两侧应有0.3m平直。
馈管布放不得交叉，要求入室行、列整齐、平直，弯曲度一致。
天线的安装位置应与设计相符。
天线应在避雷针保护区域内（逼雷针保护区域为避雷针顶点下倾45度范围内）。
天线支架与铁塔连接要求可靠牢固。
馈线密封窗的密封套上的注胶孔应朝上，密封窗板应安装在室内一侧（新馈窗无此项）。
所有室外跳线接头处均应作防水密封处理；且跳线应做避水弯。
移动通信网络规划之天馈系统组成介绍课件
天馈系统的功能
接收和发送信号：通过天线接收和发
0 1 送无线信号，实现通信
信号放大和滤波：通过放大器和滤波器
0 2 对信号进行放大和滤波，提高信号质量
信号转换：将接收到的信号转换为数
0 3 字信号，便于处理和分析
信号分配：将信号分配到不同的用户和
04
提高网络性能和 稳定性
优化案例分析
案例1：某运营商的天
01 馈系统优化，提高网
络覆盖和容量
案例2：某企业园区的
02 天馈系统优化，降低
干扰和提升网络性能
案例3：某高校的天馈
03 系统优化，解决信号
盲区和网络拥堵问题
案例4：某城市的天馈
04 系统优化，实现网络
覆盖和容量的平衡
性能指标
覆盖范围：确保信 号覆盖区域足够大
信号强度：保证信 号强度足够强，满
足通信需求
干扰控制：降低干 扰，提高通信质量
成本控制：在满足 性能要求的前提下，
降低系统成本
成本控制
04
考虑维护成本，选
择易于维护的设备
03
采用节能技术，降
低运营成本
02
优化系统设计，降
低建设成本
01
选用性价比高的设
备
射频器件
● 射频天线：接收和发送信号的设备 ● 射频放大器：放大信号的设备 ● 射频滤波器：过滤信号的设备 ● 射频开关：控制信号流向的设备 ● 射频混频器：将信号混合的设备 ● 射频功率放大器：放大信号功率的设备 ● 射频接收器：接收信号的设备 ● 射频发射器：发送信号的设备 ● 射频合成器：将信号合成的设备 ● 射频衰减器：减小信号功率的设备
天馈系统方案
引言天馈系统是指在通信网络中，用于将基站与天线之间的信号进行传输的系统。
它承担了信号的传输和增益放大的功能，对通信网络的质量和稳定性具有重要影响。
本文将介绍一种高效、可靠的天馈系统方案，以满足通信网络的要求。
1. 天馈系统的基本组成天馈系统主要由以下几个组成部分构成：1.1 天线天线作为天馈系统的核心组成部分，负责接收和发射信号。
天线的种类包括定向天线、宽带天线等，其选择应根据具体的通信需求来确定。
1.2 馈线馈线用于连接基站和天线，传输信号。
馈线的选择应考虑传输损耗、阻抗匹配等因素，以保证信号的有效传输。
1.3 馈线连接器馈线连接器连接馈线和其他设备，如基站和天线。
连接器的选择应考虑其可靠性、防水性能等因素，以确保系统稳定运行。
1.4 天线支架天线支架用于固定天线，使其能够稳定地工作。
天线支架的材质和结构需要根据天线的重量和安装环境的要求来选择。
2. 天馈系统方案设计天馈系统的方案设计应考虑以下几个因素：2.1 基站数量根据通信网络的规模确定基站的数量，以确定天馈系统的规模和容量需求。
2.2 频率范围根据通信频段确定天馈系统的频率范围，以选择合适的天线和馈线。
2.3 地理环境根据通信网络所在地的地理环境，如建筑物、山脉等地形，确定天线的安装位置和馈线的走向。
2.4 环境影响考虑到天馈系统可能受到的环境影响，如天气、电磁干扰等因素，选择符合要求的抗干扰性能的设备。
3. 天馈系统方案实施天馈系统方案实施的关键步骤包括以下几个方面：3.1 设计和布局根据天馈系统方案设计的要求，进行天馈系统的设计和布局，包括天线安装位置、馈线走向等。
确保设计合理、布局合理。
3.2 设备选购根据天馈系统方案的要求，选择符合要求的天线、馈线和连接器等设备，确保设备性能和质量达到要求。
3.3 安装和调试根据天馈系统的设计和布局，进行设备的安装和调试工作，确保设备的安装质量和性能稳定。
3.4 系统测试完成天馈系统的安装和调试后，进行系统测试，包括信号传输测试、阻抗匹配测试等，以确保系统的正常运行。
天馈系统方案
天馈系统方案1. 引言天馈系统是电信运营商用于将信号从室外天线传送到室内设备的关键系统之一。
它在移动通信、广播电视、卫星通信等领域扮演着重要角色。
本文将介绍天馈系统的概述，其组成部分以及不同组件的功能和特点。
2. 天馈系统概述天馈系统是指由天线、馈线、分配器等组成的一个集中的传输系统，用于把无线电频率的电磁波从室外传送到室内设备。
它是无线通信的重要组成部分，起到信号传输、增强和补偿的作用。
3. 天馈系统组成部分天馈系统主要由以下几个组成部分构成：3.1 天线天线是天馈系统中最重要的组件之一，负责接收和发送电磁波信号。
根据不同的应用场景，可选择不同类型的天线，包括定向天线、全向天线等。
天线的选择要考虑到信号的频率范围、增益、方向性等因素。
3.2 馈线馈线是将天线接收到的信号传输到室内设备的媒介。
常用的馈线类型有同轴电缆、平行线等。
馈线的选择要考虑到信号损耗、阻抗匹配和可靠性等因素。
3.3 分配器分配器是将馈线的信号分配到不同的室内设备的组件。
它可以根据需要分配信号的数量和功率要求选择不同类型的分配器，如功率分配器、信号分配器等。
3.4 放大器放大器是用来增强天馈系统中的信号强度的设备。
它可以根据馈线的损耗和传输距离的要求选择不同功率和增益的放大器。
3.5 过滤器过滤器是用来滤掉不需要的频率信号的设备。
在天馈系统中，过滤器可以用来滤掉干扰信号，以保证通信信号的质量和可靠性。
3.6 连接器连接器是用来连接天线、馈线和设备之间的接口。
它要具备良好的防水、耐腐蚀和可靠的连接特性。
4. 天馈系统的功能和特点天馈系统的主要功能包括信号传输、增强和补偿。
它具有以下特点：•低损耗：天馈系统中的馈线采用低损耗的材料，以降低信号传输过程中的能量损耗。
•高增益：通过选择合适的天线和放大器，天馈系统可以增强信号的强度，提高通信的覆盖范围和质量。
•阻抗匹配：为了提高信号的传输效率，天馈系统中的各个组件要保持良好的阻抗匹配。
天馈线系统介绍
3.3.1 馈线安装
（1）测出单根主馈缆长度，将馈缆切
成所需长度；
（2）做天线侧的主馈 N接头；将主馈提 升并布放到铁塔上。
（ 3）将主馈用馈线卡固定好，馈线卡 安装间距不超过 1.68m。
（4）运输、安装主馈缆时，一次性弯 曲半径不小于为 90mm。
3.3.2接头安装
（1）把馈缆一端 150mm 拉直，用 刀把距端口 50mm 的馈缆外皮剥掉；
主要指标有插入损耗、频率 范围、特性阻抗、电压驻波比 以及功率容量等。
2.2.1主馈线
型号规格： 缆
7/8” 泡沫介质电
阻抗：
50?
最高工作频率： 2000MHz
百米衰耗：
<4.0dB
一次弯曲半径： 不小于90mm
2.2.2 跳线 超柔跳线具有损耗低、弯曲半径小的
特点。
天线到主馈、主馈到机柜顶均采用 1/2 超柔跳线。
3.6机顶跳线安装 机顶和主馈缆的连接选用 1/2 的超柔馈缆。
Rf端口2 接地端口
在工作频段，与主同轴线呈现一 个无限大阻抗，而对于最具破坏 能力的雷电，则能迅速使电流入
地，不致对设备造成损害 。
型号规格：同轴 ? /4短路支节型
工作频率： 824-896MHz
阻抗：
50?
回波损耗：
<-25dB
最大冲击电流： ? 50kA
最大平均功率： ? 3kw
2．5馈线接地卡
A
?ó ?μ ?¨
ó? μ? ?
7/8 ?÷?à à?
ó? μ ? ?¨§ ±?·
B
（ 1 ）把接地卡终端固定，拉接地 线的抱紧端到 7/8 馈缆，在相应安 装位置作标记并剥开的馈缆外套。
移动通信天馈系统
移动通信天馈系统1·引言1·1 编写目的本文档旨在提供有关移动通信天馈系统的详细信息，包括其定义、组成部分、功能、操作指南以及维护要求等内容，以便相关人员能够了解和使用该系统。
1·2 目标受众本文档适用于移动通信领域的专业人员、系统工程师、网络工程师以及与移动通信天馈系统相关的技术人员。
2·概述2·1 定义移动通信天馈系统是一种通过天线和馈线系统提供信号传输的通信系统。
它通常由天线、馈线、分配器、滤波器、放大器等组件组成，并与基站设备相连。
2·2 组成部分移动通信天馈系统由以下主要组成部分构成：●天线：负责将电信号转换为无线电信号，并将接收到的无线电信号转换为电信号。
它是系统与外界通信的接口。
●馈线：负责将基站设备发送的射频信号传输给天线，同时将从天线接收到的射频信号传输给基站设备。
●分配器：用于将信号分配给不同的天线。
●滤波器：用于对信号进行滤波，去除干扰信号。
●放大器：负责放大信号，以提高信号传输的质量和距离。
2·3 功能移动通信天馈系统具有以下主要功能：●实现基站设备与用户设备之间的信号传输。
●提供无线覆盖，以保证用户在通信过程中的信号稳定性和质量。
●支持多用户同时进行通信。
●支持不同频段和协议的通信需求。
●提供通信网络的容量和覆盖扩展能力。
3·系统设计和安装3·1 天线选择与布局3·1·1 天线类型选择3·1·2 天线布局要求3·2 馈线设计和安装3·2·1 馈线类型选择3·2·2 馈线布局要求3·2·3 馈线安装和连接3·3 分配器和滤波器设计和安装3·3·1 分配器类型选择3·3·2 分配器布局要求3·3·3 滤波器类型选择3·3·4 滤波器布局要求3·4 放大器选择与配置3·4·1 放大器类型选择3·4·2 放大器配置要求4·系统操作和维护4·1 系统启动与关闭4·1·1 系统启动步骤4·1·2 系统关闭步骤4·2 故障排查与维修4·2·1 常见故障类型4·2·2 故障排查步骤4·2·3 维修要求和注意事项4·3 系统性能监测与优化4·3·1 性能监测指标4·3·2 优化方法和措施5·附件本文档附带以下附件：●移动通信天馈系统设计示意图●移动通信天馈系统安装手册●移动通信天馈系统维护手册6·法律名词及注释●移动通信：指在移动终端之间进行语音、视频、数据等通信的技术和系统。
14.天馈系统介绍
Page 13
天线的分类（按极化方式分） 天线的分类（按极化方式分）
无线电波的电场方向称为电波的极化方向； 按照极化特性可分为单极化天线与双极化天线两种。一般全向天线多为单极化天线， 定向天线有单极化天线和双极化天线两种。极化分为垂直极化，水平极化，＋45度极化， －45度极化； 单极化天线多为垂直极化天线，而双极化天线多位＋45/－45度极化方式。
GSM/CDMA 板状天线 4接地装置 接地装置 主馈线（ 主馈线（7/8“） ） 9室内超柔馈线 室内超柔馈线 2室外馈线 室外馈线 5馈线卡 馈线卡 7馈线过线窗 馈线过线窗 8防雷保护器 防雷保护器 基站主设备
6走线架 走线架
HUAWEI TECHNOLOGIES Co., Ltd.
HUAWEI Confidential
HUAWEI TECHNOLOGIES Co., Ltd.
HUAWEI Confidential
Page 14
塔放的作用和原理图
TMA（Tower Mounted Amplifier）全称为塔 顶放大器，简称塔放，是一种安装在塔上的 低噪声放大器模块。TMA将天线接收下来的 微弱信号在塔上直接放大，以提高基站系统 的接收灵敏度，提高系统的上行覆盖范围， 同时有效降低UE的发射功率。 TMA分为单TMA和双TMA两类。一个双TMA等于 两个单TMA，只是在结构上将两个TMA做在一 起。 单TMA：主要用于使用全向天线的基站和使 用单极化天线的基站。 双TMA：主要用于使用双极化天线的基站。
HUAWEI TECHNOLOGIES Co., Ltd.
HUAWEI Confidential
Page 16
塔放的基本指标示例
序号 规格5dB） （典型值： ）
天馈系统介绍
移动通信天馈系统天馈系统是移动通信系统的重要组成部分，其性能优劣对整体移动通信质量的影响至关重要。
根据移动网运行质量统计结果分析,造成移动通信质量指标下降的主要原因来自天馈系统（约占一半以上），而在天馈系统中最为重要的指标就是匹配。
因此，我们在无线网络建设和日常维护中，必须高度重视对天馈系统性能的检查，减小天馈系统器件间不匹配对系统的影响，最大限度发挥天馈系统的性能。
一、基站天馈系统组成及匹配原理基站天馈系统分为天线和馈线系统。
天线本身性能直接影响整个天馈系统性能并起着决定性作用；馈线系统在安装时匹配好坏，直接影响天线性能的发挥。
1.基站天馈系统的组成图1是基站天馈系统示意图，其组成主要包括以下几部分：(1)天线，用于接收和发送无线信号，常见的有单极化天线、双极化天线和全向天线；(2)室外跳线，用于天线与7/8〞主馈线之间的连接，常用的跳线采用1/2″馈线，长度一般为3m(3)主馈线，目前用于移动基站的馈线主要有7/8″馈线、5/4″馈线、15/8″馈线；(4)接头密封件，用于室外跳线两端接头（与天线和主馈线相接）的密封，常用的材料有绝缘防水胶带（3M2228）和PVC绝缘胶带（3M33+）；(5)室内超柔跳线，用于主馈线（经避雷器）与基站主设备之间的连接，常用的跳线采用1/2〞超柔馈线，长度一般为2～3m；(6)其他配件，主要有接地装置（7/8〞馈线接地件）、7/8〞馈线卡子、走线架、馈线过窗器、防雷保护器（避雷器）、各种尼龙扎带等。
2.匹配原理所谓匹配就是馈线终端所接负载阻抗Ｚ等于馈线特性阻抗Ｚ。
匹配原理是在传输系统中的阻抗不连续处引入匹配设备，在原来的不连续的基础上而引入另一种不连续性，使它产生的反射波，正好与原来的反射波干涉抵消，从而达到阻抗匹配。
当使用的终端负载是天线时，如果天线振子较粗，输入阻抗随频率的变化就较小，容易和馈线保持匹配，这时振子的工作频率范围就较宽。
反之，则较窄。
在实际工作中，天线的输入阻抗还会受周围物体存在和杂散电容的影响。
项目2 基站天馈系统介绍[95页]
![项目2 基站天馈系统介绍[95页]](https://img.taocdn.com/s3/m/a890d5719ec3d5bbfc0a7449.png)
任务1 基站天馈系统概况
3）极化方式 在天线的各项参数里，有一个非常重要的参数就是极化方式。极化 是描述电磁波场强矢量空间指向的一个辐射特性，当没有特别说明时， 通常以电场矢量的空间指向作为电磁波的极化方向，而且是指在该天线 的最大辐射方向上的电场矢量，也就是说：极化方向就是天线辐射时形 成的电场强度的方向。 电场矢量在空间的取向在任何时间都保持不变的电磁波叫直线极化 波，有时以地面作参考，将电场矢量方向与地面平行的波叫水平极化波， 与地面垂直的波叫垂直极化波。电场矢量在空间的取向有的时候并不固 定，电场失量端点描绘的轨迹是圆，称圆极化波；若轨迹是椭圆，称之 为椭圆极化波，椭圆极化波和圆极化波都有旋相性。 不同频段的电磁波适合采用不同的极化方式进行传播，移动通信系 统通常采用垂直极化，而广播系统通常采用水平极化，椭圆极化通常用 于卫星通信。
室内超柔馈 线
BBU
任务1 基站天馈系统概况
2.1.2移动基站天线 1.天线概念 天线作为无线通信不可缺少的 一部分，其基本功能是辐射和 接收无线电波。发射时，把传 输线中的高频电流转换为电磁 波；接收时，把电磁波转换为 传输线中的高频电流。天线系 统作为电磁波的收发部件，其 功能示意图如2-1-2所示。
任务1 基站天馈系统概况
天线的极化方式有单 极化天线、双极化天线两 种，其本质都是线极化方 式。双极化天线是由彼此 正交的两根天线封装在同 一天线罩中组成的。双极 化天线通常有水平垂直极 化、+45°和-45°正交双 极化两种，如图2-1-5所示。 采用双极化天线，可以大 大减少天下数目，简化工 程安装。
1/4波长 1/2波长
1/4波长 对称振子
图2-1-3 半波对称振子
基站主天线的最基本单元就是半波振子，半波振子的优点是能量转换效率高。
天馈系统
TX
RX Maximum current at the middle Current induced in receiving antenna is vector sum of contribution of every tina
Width of band denotes current magnitude
下倾角（ 下倾角（Down Tilt） ）
为使主波瓣指向地面， 为使主波瓣指向地面， 安置时需要将天线适度 下倾，可分为以下： 下倾，可分为以下： •机械下倾 机械下倾 •固定电子下倾 固定电子下倾 •可调电子下倾 可调电子下倾
各种下倾的覆盖
不下倾 Non down tilt
电调下倾 Electronic downtilt
3dB Beamwidth Peak - 3dB
10dB Beamwidth Peak - 10dB 120° ° (eg) Peak Peak - 10dB
60° (eg) °
Peak Peak - 3dB
基站天线三扇区覆盖
20°、30°的品种多用于狭长地带或高速公路的覆盖；65°品种多用于密 20° 30°的品种多用于狭长地带或高速公路的覆盖；65° 集城市地区典型基站三扇区配置的覆盖，90° 集城市地区典型基站三扇区配置的覆盖，90°品种多用于城镇郊区地区 典型基站三扇区配置的覆盖
天线增益
天线增益的计算：指天线在最大辐射方向的增益系数。 天线增益的计算：指天线在最大辐射方向的增益系数。
在相同输入功率就的条件下,天线在某方向某点产生的功率密度 在相同输入功率就的条件下, s1与理想点源 效率100%)同一点产生的功率密度s0的比值。 与理想点源( 100%)同一点产生的功率密度s0的比值 s1与理想点源(效率100%)同一点产生的功率密度s0的比值。 G（θ、φ）=s1（θ、φ）/s0 =s1（ 单位： 单位：dBi 在相同输入功率就的条件下, 在相同输入功率就的条件下,天线在某方向某点产生的功率密度 半波对称振子增益系数的比值。 s1与 半波对称振子增益系数的比值。 G’ （θ、φ）== s1（θ、φ）/ GA0 s1（ 单位：dBd 单位：
天馈系统介绍
天馈系统介绍
1
天馈系统介绍 天线关键性能指标 天馈线的分类 天馈测试仪的使用 合肥地区天馈线方面的运行情况报告
- 2 -
天馈系统介绍
一个基站天馈系统主要 包含天线、馈线（主要 包括主馈线和跳线）、 接头密封件、以及其它 一些天馈配件。
- 3 -
天馈系统介绍 天线关键性能指标 天馈线的分类 天馈测试仪的使用 合肥地区天馈线方面的运行情况报告
- 5 -
驻波比：在不匹配的情况下, 馈线上同时存在入射波和反射波。在入射波和反射 波相位相同的地方，电压振幅相加为最大电压振幅Ｖmax ，形成波腹；而在入射 波和反射波相位相反的地方电压振幅相减为最小电压振幅Ｖmin ，形成波节。 反射波电压和入射波电压幅度之比叫作反射系数，记为 R 反射波幅度 （ＺL－Ｚ0） R ＝ ───── ＝ ─────── 入射波幅度 （ＺL＋Ｚ0 ） 波腹电压与波节电压幅度之比称为驻波系数，也叫电压驻波比，记为 VSWR 波腹电压幅度Ｖmax （1 + R） VSWR ＝ ─────────── ＝ ──── 波节电压辐度Ｖmin （1 - R） 终端负载阻抗ＺL 和特性阻抗Ｚ0 越接近，反射系数 R 越小，驻波比VSWR 越接 近于１，匹配也就越好。 极化：以天线电磁波场矢量的空间指向作为极化方向的极化。
- 16 -
天馈系统介绍 天线关键性能指标 天馈线的分类 天馈测试仪的使用 合肥地区天馈线方面的运行情况报告
- 17 -
内部资料 注意保密
谢谢！ 谢谢！
18
- 9 -
从极化方式来分类
(1)单极化天线(垂直/水平)
垂直极化
水平极化
- 10 -
(2)双极化天线：更加节省天线 (（垂直/水平）型 双 极 化、-450/+450交叉极化)
天馈系统
天馈系统天馈系统天馈系统是指天线向周围空间辐射电磁波。
电磁波由电场和磁场构成。
人们规定：电场的方向就是天线极化方向。
一般使用的天线为单极化的。
下图示出了两种基本的单极化的情况：垂直极化和水平极化。
天线对空间不同方向具有不同的辐射或接收能力，这就是天线的方向性。
衡量天线方向性通常使用方向图，在水平面上，辐射与接收无最大方向的天线称为全向天线，有一个或多个最大方向的天线称为定向天线。
全向天线由于其无方向性，所以多用在点对多点通信的中心台。
定向天线由于具有最大辐射或接收方向，因此能量集中，增益相对全向天线要高，适合于远距离点对点通信，同时由于具有方向性，抗干扰能力比较强。
天馈系统主要包括天线和馈线系统两大类。
天线主要包括a) 吸盘天线：价格适中、安装方便、增益适中，适合于安装在移动车辆上，或吸附在金属物体上。
一般增益在2.6dB、5 dB等几种。
b) 防盗天线：价格适中、安装方便、增益同吸盘天线，安装在金属箱体外时从箱体外无法拆除，故名为防盗天线。
c) 低增益全向天线：增益为3.5dB，安装需有固定支架，适合远距离多点传输。
d) 高增益全向天线：增益为8.5dB，安装需有固定支架，适合远距离多点传输。
e) 定向天线：增益很高，为12dB，安装需有固定支架，适合远距离固定方向传输。
馈线主要包括a) 50―3（阻抗50Ω,截面3）的馈线损耗为0.2dB/m.b) 50―7（阻抗50Ω,截面7）的馈线损耗为0.1dB/mc) 50―9（阻抗50Ω,截面9）的馈线损耗为0.07dB/m。
馈线是连接电台与天线的重要设备。
不同粗细、不同质量的馈线对通信距离会产生很大的影响。
信号在馈线里传输，除有导体的电阻性损耗外，还有绝缘材料的介质损耗。
这两种损耗随馈线长度的增加和工作频率的提高而增加。
因此，应合理布局尽量缩短馈线长度。
电馈系统原理传输线的特性阻抗无限长传输线上各处的电压与电流的比值定义为传输线的特性阻抗，用Ｚ0 表示。
天馈系统巡检讲义
馈线故障及处理
总结词
馈线故障可能导致信号传输中断或信 号质量下降。
详细描述
馈线故障可能由于馈线破裂、老化或 连接不良等原因引起。处理方法包括 检查并修复馈线破损、更换老化馈线 以及检查并调整馈线的连接。
避雷设施故障及处理
总结词
避雷设施故障可能导致雷击对天馈系统造成损坏。
详细描述
避雷设施故障可能由于避雷器失效、接地电阻过大或接地线断裂等原因引起。处理方法包括更换失效 的避雷器、检查并降低接地电阻以及检查并修复断裂的接地线。
要点一
总结词
天馈系统是保障无线通信系统正常运行的关键因素之一。
要点二
详细描述
天馈系统在无线通信系统中起着至关重要的作用。它是实 现无线信号传输和接收的核心部分，直接影响着无线通信 的质量和稳定性。如果天馈系统出现故障或性能不佳，会 导致信号覆盖不全、通信质量下降、甚至无法正常通信等 问题。因此，定期对天馈系统进行巡检和维护，确保其正 常运行，对于保障无线通信系统的稳定性和可靠性具有重 要意义。
天馈系统的工作原理
总结词
天馈系统通过电磁波的发射和接收来实现无线通信。
详细描述
天馈系统的工作原理是将信号源的信号通过馈线传输到天线，然后由天线将信号 向空间辐射出去。在接收端，天线接收到信号后，通过馈线将信号传输到信号收 发设备进行处理。天馈系统的性能直接影响到无线通信的质量和稳定性。
天馈系统的重要性
馈线外皮
检查馈线外皮是否完好，有无破损、老化、腐 蚀等情况。
连接头ห้องสมุดไป่ตู้
检查馈线连接头是否紧固、清洁、无氧化，确保信号传输的稳定性。
避雷设施的检查
避雷针
检查避雷针是否完好、有无锈蚀、松动等现 象，确保其导电性能良好。
《天馈系统安装手册》课件
防止天馈系统受到损坏、干扰和 窃听，保障通信安全和用户隐私
。
预防因雷电等自然灾害对天馈系 统造成的损坏，保障设备和人员
的安全。
雷电防护措施的介绍与实践
安装避雷针、避雷网等防雷设备，将雷电引入地下，避免对天馈系统造成损坏。 在天馈系统中安装浪涌保护器，吸收雷电产生的浪涌电流，保护设备不受损坏。
定期检查防雷设施，确保其正常工作，及时发现并处理问题。
数字化
随着数字技术的不断发展 ，天馈系统将逐渐实现数 字化，提高信号传输的稳 定性和效率。
智能化
借助人工智能和大数据技 术，天馈系统将具备智能 化的特点，能够自动优化 信号覆盖和传输质量。
集成化
未来天馈系统将趋向于集 成化，实现多频段、多制 式的信号传输，满足不同 通信系统的需求。
天馈系统在未来的应用前景
其他安全防护措施的介绍与实践
定期巡检天馈系统，检查天馈线、天线塔等设施 是否完好，及时发现并处理问题。
采取加密、认证等措施，保障天馈系统中的数据 传输安全和用户隐私。
建立完善的安全管理制度，加强人员培训和管理 ，防止人为破坏和窃听。
பைடு நூலகம்5
天馈系统的未来发展与展望
天馈系统技术的发展趋势
01
02
03
优势
天馈系统具有信号覆盖范围广、传输 质量稳定、设备维护方便等优势，能 够满足各种复杂环境和不同业务需求 。
02
天馈系统的安装流程
安装前的准备工作
现场勘查
对安装地点进行实地考 察，了解周围环境、障 碍物、可用资源等情况
。
设备检查
核对所需设备数量、规 格、完好程度，确保符
合安装要求。
工具准备
根据安装需要，准备合 适的工具和安全设备。
江苏省联通公司南京分公司天馈系统培训资料
空心螺旋管（内导体）
注：同轴电缆的特性阻抗必须与天 线的输入阻抗相匹配，否则电磁能 量无法进行波导。常用的馈线阻抗： 75欧姆，50欧姆。
定向天线扇区划分
正北 0度
一扇区 三扇区 240度 二扇区 120度
双极化定向天线基站一般分为三个扇区，每个扇区各占120度空间。正北定 义为0度，顺时针划分：自0度至120度为一扇区，自120度至240度为二扇 区，自240度至0度为三扇区。同时，扇区可依据覆盖和加强信号的要求，划 分为多个扇区。
馈线布放、接地要点
馈线布放的拐弯处必须圆润，不准出现拐弯死角，馈线布放的拐弯半 径必须大于12倍的馈线外径。馈线的布放应该牢固、整齐、平直、美 观。馈线卡的垂直间距应小于1.5米，水平间距应小于1米。 馈线进入机房前应有防水弯，防止雨水进入机房，馈线拐弯应圆滑均 匀，弯曲半径大于等于馈线外径的20倍（软馈线的弯曲半径大于等于 10倍馈线外径）（根据馈线的曲率半径确定最小值，7/8同轴电缆 和1/2软馈线的曲率半径分别为250mm及120mm），防水弯最底处要 求低于馈线窗下沿10cm—20cm。
馈线防水制作要点
天线与馈线的连接必须做防水包裹。防水包裹必须按 “315”或“133（采用3M2228胶泥时）”工艺制作。防水 包裹处于垂直状态时外层胶带应该从下到上缠绕，外层胶 带应该超出胶泥0.05米以上，应该用扎带绑扎外层胶带的 两头。防水包裹的喇叭口应该朝下或水平方向。
天线安装要点
定向天线方位角、俯仰角
定向天线电调倾角
定向天线机械倾角
安装天线时，天线抱杆的上下两端必须超出天线的固定支 架各0.2米以上。天线在楼顶围墙上安装时，天线底部必 须高出围墙顶部0.5米。天线与抱杆连接的紧固件必须使 用不锈钢螺丝，确保天线的稳固、牢靠。天线前方无遮挡 物。 安装位置（平台），方位角、俯仰角。必须符合设计要求。 天线的方位角误差必须小于正负5度。俯仰角误差必须小 于正负1度。
