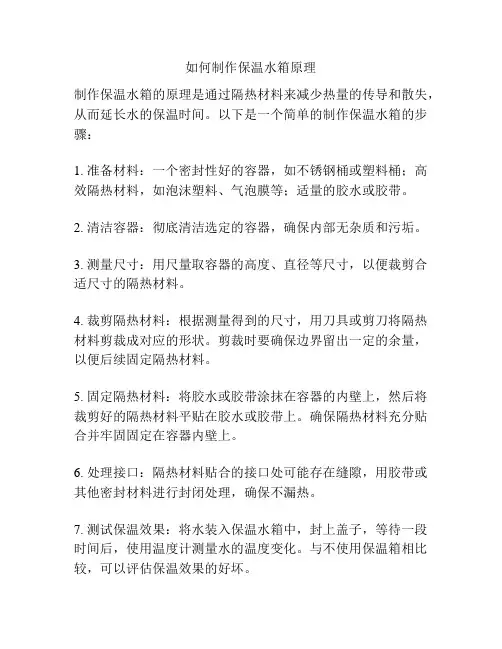

如何制作保温水箱原理
如何制作保温水箱原理
制作保温水箱的原理是通过隔热材料来减少热量的传导和散失，从而延长水的保温时间。
以下是一个简单的制作保温水箱的步骤：
1. 准备材料：一个密封性好的容器，如不锈钢桶或塑料桶；高效隔热材料，如泡沫塑料、气泡膜等；适量的胶水或胶带。
2. 清洁容器：彻底清洁选定的容器，确保内部无杂质和污垢。
3. 测量尺寸：用尺量取容器的高度、直径等尺寸，以便裁剪合适尺寸的隔热材料。
4. 裁剪隔热材料：根据测量得到的尺寸，用刀具或剪刀将隔热材料剪裁成对应的形状。
剪裁时要确保边界留出一定的余量，以便后续固定隔热材料。
5. 固定隔热材料：将胶水或胶带涂抹在容器的内壁上，然后将裁剪好的隔热材料平贴在胶水或胶带上。
确保隔热材料充分贴合并牢固固定在容器内壁上。
6. 处理接口：隔热材料贴合的接口处可能存在缝隙，用胶带或其他密封材料进行封闭处理，确保不漏热。
7. 测试保温效果：将水装入保温水箱中，封上盖子，等待一段时间后，使用温度计测量水的温度变化。
与不使用保温箱相比较，可以评估保温效果的好坏。
8. 优化改进：如果保温效果不理想，可以尝试更换更优质的隔热材料，或者在隔热层外再加一层保温材料，进一步提升保温效果。
需要注意的是，制作保温水箱时要确保所使用的材料安全无毒，并严格按照相关法规和安全操作要求进行操作。
此外，保温水箱在使用过程中要避免剧烈摇晃或碰撞，以免影响保温效果。
一种恒温水箱[发明专利]
![一种恒温水箱[发明专利]](https://img.taocdn.com/s3/m/255b6b3fd15abe23492f4dc6.png)
专利名称：一种恒温水箱
专利类型：发明专利
发明人：尤文峰
申请号：CN201610990296.5申请日：20161110
公开号：CN106364802A
公开日：
20170201
专利内容由知识产权出版社提供
摘要：一种恒温水箱，它由水箱盖(1)，加水口(2)，外层不锈钢金属皮(3)，内层支架(4)，内层不锈钢金属皮(5)，出水口(6)，抽气口(7) 组成，用这些配件制成双层密闭隔离真空间的恒温水箱；其特征是：用双层密闭隔离真空间将热水与外界隔离，是不锈钢容器内的热水热量难以外传，更是外界冷空气难以接触内层热水，是热水装入水箱内比其它水箱保温时间长。
恒温水箱的容量大小和外形的形装可以随意制作。
申请人：尤文峰
地址：736200 甘肃省酒泉市敦煌市新建巷酒运司家属楼3-361号
国籍：CN
更多信息请下载全文后查看。

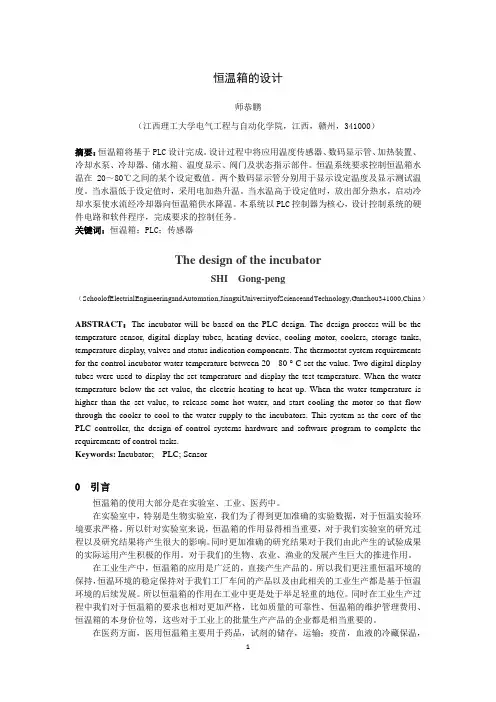

恒温箱的设计小论文
恒温箱的设计师恭鹏（江西理工大学电气工程与自动化学院，江西，赣州，341000）摘要：恒温箱将基于PLC设计完成。
设计过程中将应用温度传感器、数码显示管、加热装置、冷却水泵、冷却器、储水箱、温度显示、阀门及状态指示部件。
恒温系统要求控制恒温箱水温在20～80℃之间的某个设定数值。
两个数码显示管分别用于显示设定温度及显示测试温度。
当水温低于设定值时，采用电加热升温。
当水温高于设定值时，放出部分热水，启动冷却水泵使水流经冷却器向恒温箱供水降温。
本系统以PLC控制器为核心，设计控制系统的硬件电路和软件程序，完成要求的控制任务。
关键词：恒温箱；PLC；传感器The design of the incubatorSHI Gong-peng （SchoolofElectrialEngineeringandAutomation,JiangxiUniversityofScienceandTechnology,Ganzhou341000,China）ABSTRACT：The incubator will be based on the PLC design. The design process will be the temperature sensor, digital display tubes, heating device, cooling motor, coolers, storage tanks, temperature display, valves and status indication components. The thermostat system requirements for the control incubator water temperature between 20 - 80 ° C set the value. Two digital display tubes were used to display the set temperature and display the test temperature. When the water temperature below the set value, the electric heating to heat up. When the water temperature is higher than the set value, to release some hot water, and start cooling the motor so that flow through the cooler to cool to the water supply to the incubators. This system as the core of the PLC controller, the design of control systems hardware and software program to complete the requirements of control tasks.Keywords: Incubator; PLC; Sensor0 引言恒温箱的使用大部分是在实验室、工业、医药中。

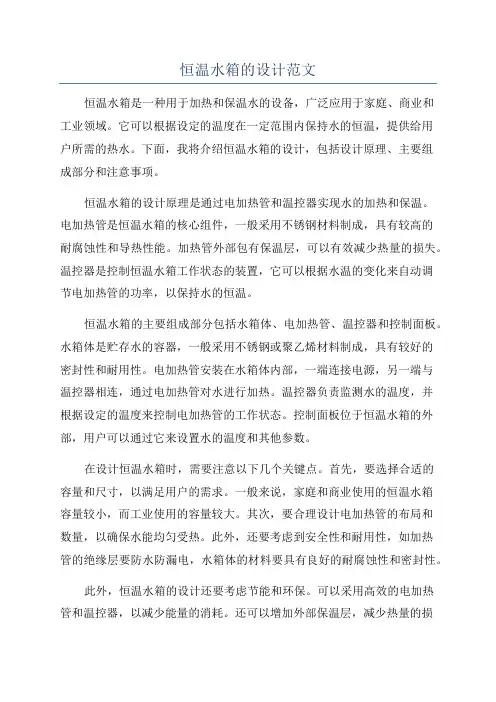

恒温水箱的设计范文
恒温水箱的设计范文恒温水箱是一种用于加热和保温水的设备，广泛应用于家庭、商业和工业领域。
它可以根据设定的温度在一定范围内保持水的恒温，提供给用户所需的热水。
下面，我将介绍恒温水箱的设计，包括设计原理、主要组成部分和注意事项。
恒温水箱的设计原理是通过电加热管和温控器实现水的加热和保温。
电加热管是恒温水箱的核心组件，一般采用不锈钢材料制成，具有较高的耐腐蚀性和导热性能。
加热管外部包有保温层，可以有效减少热量的损失。
温控器是控制恒温水箱工作状态的装置，它可以根据水温的变化来自动调节电加热管的功率，以保持水的恒温。
恒温水箱的主要组成部分包括水箱体、电加热管、温控器和控制面板。
水箱体是贮存水的容器，一般采用不锈钢或聚乙烯材料制成，具有较好的密封性和耐用性。
电加热管安装在水箱体内部，一端连接电源，另一端与温控器相连，通过电加热管对水进行加热。
温控器负责监测水的温度，并根据设定的温度来控制电加热管的工作状态。
控制面板位于恒温水箱的外部，用户可以通过它来设置水的温度和其他参数。
在设计恒温水箱时，需要注意以下几个关键点。
首先，要选择合适的容量和尺寸，以满足用户的需求。
一般来说，家庭和商业使用的恒温水箱容量较小，而工业使用的容量较大。
其次，要合理设计电加热管的布局和数量，以确保水能均匀受热。
此外，还要考虑到安全性和耐用性，如加热管的绝缘层要防水防漏电，水箱体的材料要具有良好的耐腐蚀性和密封性。
此外，恒温水箱的设计还要考虑节能和环保。
可以采用高效的电加热管和温控器，以减少能量的消耗。
还可以增加外部保温层，减少热量的损失，并采用节能型材料制造水箱体。
此外，还可以考虑加入太阳能板或热泵等可再生能源设备，以提高能源利用率。
综上所述，恒温水箱的设计是一个综合性的工程，需要考虑到多个方面的因素。
合理选择材料和组件，合理设计结构和布局，不仅可以提高水箱的性能和使用寿命，还可以实现节能和环保。
未来，随着科技的不断发展，恒温水箱的设计将会进一步优化，为用户提供更高效、更便捷的加热和保温服务。
保温水箱制作方法
保温水箱制作方法
保温水箱的制作方法有很多种，下面是一种简单的方法：
材料：
1. 保温箱体：可以使用木板、塑料板或金属板等材料制作一个箱体，大小根据需要定制。
2. 保温材料：可以使用泡沫板、聚苯乙烯或矿棉等保温材料。
3. 胶水或胶带：用于固定保温材料。
步骤：
1. 制作箱体：根据需要的尺寸使用木板或其他材料制作一个箱体。
确保箱子的边缘平整。
2. 定位：在箱体的一侧选择一个合适的位置，作为出水口。
在箱体的另一侧选择一个合适的位置，作为进水口。
3. 切割保温材料：根据箱体的尺寸，使用工具将保温材料切割成相同大小的板。
4. 固定保温材料：将切割好的保温材料用胶水或胶带固定在箱体的内部和外部，确保箱体的四面和底部都被完全覆盖。
5. 固定出水口和进水口：使用胶水或胶带将出水口和进水口固定在箱体的相应位置上。
6. 完成：检查保温箱的密封性，确保没有漏水或漏气的情况。
根据需要进行相应的修补。
这只是一种简单的制作方法，实际上可以根据个人的需求和材料的可用性进行调整和改进。
同时，需要注意的是，保温箱涉及到水的容器，确保制作过程和材料选择都是安全可靠的。
恒温水箱系统设计
恒温水箱系统设计——热工测量仪表作业班级：xxxxx学号：xxxxxxx姓名：XX2014-11-9恒温水箱系统设计一、设计要求设计一个温度控制在0℃~100℃的恒温控制系统，控制精度保持在±1℃。
设定背景：设计一个恒温水箱（用于洗澡设施），通过控制加热器和冷水龙头的开关来保持水箱中水的温度稳定在设定值。
二、整体规划整个系统因为要保持恒定温度，所以必须引入负反馈，成为闭环控制系统，整体规划如下图：图中，被控对象的温度通过温度传感器测量并传递给控制器，控制器通过对于测量温度和设定温度的大小比较来决定执行机构的工作状态，从而达到使控制对象温度恒定的目的。
三、器材选取由于本控制系统整体较简单，所以控制器采用八位51系列单片机STC89C52，而且其成本低廉，开发过程简单，是该系统控制器的最适选择。
执行机构分为加热器和降温器，加热器选用普通加热棒，伸入水箱中，而其开关选择继电器，以便于单片机控制；降温器则设计为一个通过继电器控制其开关的水龙头。
控制对象则选择装满水的铁皮水箱。
温度传感器选择ds18b20，通过查阅ds18b20的数据手册，其理论精度可以达到0.0625℃，在-10～+85℃时准确度为±0.5℃，对于恒温水箱来说这已经完全满足要求，故选择其作为温度传感器，由于ds18b20是数字温度传感器，所以不再需A/D转换，简化了电路，十分方便。
整个系统还需使用者输入设定温度，所以需要一个人机交互平台，对于这个平台可采用LCD1602液晶屏和独立按键实现。
四、硬件电路设计1.最小系统单片机最小系统图：2．LCD1602显示电路该电路是系统的显示装置可以用于显示设定温度和水箱当前温度等信息。
由于51单片机P0口为开漏输出结构，所以要在其上加上拉电阻。
3．按键电路由于整个系统仅仅需要四个按键：上调，下调，确定，返回，所以直接采用独立按键的连接方式。
由于STC8952仅仅有两个外部中断触发，无法满足四个按键的触发，所以设计为这种按键触发外部中断，通过中断服务函数查询I/O口高低电平来判断哪个按键被按下的方案。
恒温箱的制作方法
恒温箱的制作方法
恒温箱的制作方法需要以下步骤：
1. 准备材料和工具：保温箱、温控器、发热器、温度传感器、绝缘材料、电缆、工具（螺丝刀、电工工具等）。
2. 安装温控器：将温控器固定在恒温箱内部的适当位置，并根据说明书连接电缆和温度传感器。
3. 安装发热器：将发热器安装在恒温箱内部的适当位置，确保发热器能够均匀地加热恒温箱内部空间。
4. 绝缘处理：用绝缘材料对恒温箱进行绝缘处理，包括箱体内部和外部，以防止热量的损失。
5. 调试测试：连接电源，设置温控器的温度范围，并进行测试调试，确保恒温箱的温度控制和稳定性。
6. 完善细节：在恒温箱的使用过程中，根据实际需要对细节进行调整和完善，以确保恒温箱的稳定性和可靠性。
制作恒温箱需要一定的电气和机械知识，如果不具备相关的技能，建议找专业的
技术人员进行制作。
保温水箱制作方法
保温水箱制作方法保温水箱是一种能够保持水温的装置，常常用于家庭、酒店、餐厅等场所。
下面我将介绍一种简单的保温水箱制作方法。
材料准备：1. 一个塑料或金属的容器，容器的大小可以根据实际需要进行选择。
塑料容器通常更轻便，而金属容器则更耐用。
2. 保温材料，可以使用泡沫板、保温棉或保温胶。
3. 铝箔纸，用于反射热能。
4. 刀具，用于切割材料。
5. 胶带或胶水，用于固定材料。
6. 温度计，用于测量水温。
7. 尺子或直尺，用于测量材料大小。
步骤：1. 首先，测量容器的尺寸。
将容器的高度、宽度和深度测量出来，以便制作相应尺寸的保温材料。
2. 准备保温材料。
将泡沫板、保温棉或保温胶剪成适当的大小，以便贴合容器的内侧，将热能隔绝。
3. 将保温材料固定在容器的内侧。
可以使用胶带或胶水将保温材料粘贴在容器的内部。
确保保温材料紧密贴合容器的内壁，以确保能够有效地保温。
4. 使用铝箔纸进行热能反射。
将铝箔纸固定在保温材料的外表面，以便反射热能。
可以使用胶带或胶水将铝箔纸粘贴在保温材料上。
5. 定位控制装置。
根据个人需求和实际情况，在容器的边缘或侧面设立控制装置。
这可以是一个开关、按钮或显示屏，用于控制水温和监测水温。
确保控制装置和容器的连接牢固。
6. 测量水温。
将温度计放入容器中，用于测量水温。
这可以帮助你了解保温效果和控制水温。
7. 定期检查和维护。
检查保温材料的好坏，确保其完整和清洁。
如果发现损坏或褪色的保温材料，及时更换。
定期检查控制装置的功能，确保其正常运作。
这是一种简单的保温水箱制作方法。
通过这种方法制作的保温水箱可以有效地保持水温，在需要时提供热水。
然而，需要注意的是，这种自制的保温水箱可能不如市售的专业产品效果好，所以在制作之前最好了解一些专业的保温设备。
此外，为了确保安全，制作过程中要注意使用工具时的安全，避免意外发生。
一种恒温储水箱[实用新型专利]
![一种恒温储水箱[实用新型专利]](https://img.taocdn.com/s3/m/89a14dc0647d27284a735111.png)
专利名称：一种恒温储水箱
专利类型：实用新型专利
发明人：邓惠文
申请号：CN201220544913.6申请日：20121022
公开号：CN202880107U
公开日：
20130417
专利内容由知识产权出版社提供
摘要：一种恒温储水箱，包括热水仓和冷水仓，还包括热水仓与冷水仓之间的中间仓，所述热水仓、冷水仓、中间仓设置于水箱内胆壳体内，在热水仓与中间仓、中间仓与冷水仓之间设置有导流管，在热水仓和/或冷水仓中安装有探测温度器，探测温度器测量温度值反馈至水箱内胆壳体内的加热器控制水温加热，在冷水仓和热水仓中分别设置有进水口与出水口。
由于在冷水箱已经过初步调节和中间仓的缓冲过渡，因而使本装置的输出的水温更加恒定，而且相应的设置较为简单，使其成本相应的减低。
申请人：珠海市威望节能科技有限公司
地址：528300 广东省珠海市高新区唐家湾镇创新海岸科技二路10号研发楼一楼
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RCC恒温水箱的研制
作者：李智伟李玲丽
来源：《科学与财富》2020年第01期
摘要：制丝车间的生产用水由动力车间的室外水箱提供。
北方夏冬两季温差大，夏天RCC水箱里的水温在23℃～25℃内，冬天RCC水箱里的水温在7℃～9℃内，夏冬两季的水温差最大有18℃之多，水温差引起了RCC出口叶丝含水率和温度的季节波动。
为解决此问题，我们研制了一种恒温水箱，在生产过程中，精确控制水箱内的水温，始终保证RCC的生产用水的温度恒定。
应用效果显示：恒温水箱有效的减少了RCC出口叶丝温度和含水率的季节波动，有利于提高产品质量。
关键词：季节温差;RCC出口叶丝含水率;RCC出口叶丝温度;恒温水箱;产品质量
0引言
目前，国内外的主要研究集中在RCC的循环风温度和空间相对湿度对出口叶丝含水率和温度的影响。
郝延亮等[1]研究了RCC循环风温度、RCC出口叶丝含水率对HXD烘丝过程中对叶丝化学成分的影响。
张冬芹[2]对提高RCC出口水分的CPK进行了研究。
顾忠铸、罗永贵、钟庆辉[3～4]对烟丝水平衡问题进行了讨论。
金熬熙等讨论了在不同温度、不同湿度和不同类型的烟叶情况下烟叶吸湿性的区别。
在已有的研究中，如何消除水温波动对RCC出口叶丝含水率和出口温度的不利影响的研究甚少。
本文研制了一种恒温水箱，降低了水温波动对RCC出口叶丝质量指标的不利影响，减少了不同季节RCC出口叶丝温度和含水率的波动。
1 系统设计
以济南卷烟厂八千生产线某牌号烟丝生产为例，RCC加水量每小时大约260L，生产一批需要两个小时，即大约需要520L的水。
由于车间空间和设备位置，不允许水箱占用这么大的空间，所以我们采用水箱定时补水的方法解决此问题。
中途补水后，补进的水的温度和水箱原来设定的温度不同，虽然温度传感器7当检测到水温降低时，会控制加热器6进行加热，整个过程中水泵5始终工作，难免会有部分冷水被抽送到RCC滚筒内，我们采用两个水箱交替工作的方法解决上述问题，如图1所示。
注：1-截止阀 2-水位检测传感器 3-水位检测传感器 4-截止阀 5-温度传感器 6-加热器 7-水泵 8-截止阀 9-水位检测传感器 10-水位检测传感器 11-截止阀 12-加热器 13-温度传感器 14-流量计
生产前，截止阀1、截止阀4、截止阀11、截止阀8都是关闭状态。
接到生产任务后，水箱开始生产前的准备。
第一步截止阀1和截止阀4打开，动力车间通过水泵把水同时打到1号水箱和2号水箱内，当两个水箱的水位分别到达水位检测传感器2和水位检测传感器3的高度时，截止阀1和截止阀4分别关闭，两个水箱停止进水。
第二步，加热器12和加热器6开始工作，温度传感器13和温度传感器5分别检测两个水箱内的水温，当水温符合设定值时，加热器12和加热器6停止加热，两个水箱准备工作完毕。
生产开始后，截止阀11打开，水泵7开始工作，把1号水箱内的水抽送到RCC滚筒内，由蒸汽把水雾化，对叶丝进行加湿。
滚筒内有循环热风对叶丝进行增温。
当1号水箱里的水位到达水位检测传感器10的高度时，需要进行补水，则截止阀11关闭，截止阀8打开，水泵7把2号水箱内的水抽送到RCC滚筒内。
由于2号水箱内水的温度为设定水温，保证了抽送到RCC滚筒内水的温度仍然是设定的水温。
此时截止阀1打開，1号水箱进水，进水速度比出水速度快很多，水位很快到达水位传感器2的高度，截止阀1关闭，1号水箱进水完毕。
温度传感器13检测到水温降低时控制加热器12打开加热，当水温到达设定值时，加热器12停止工作，1号水箱内的水温已经达到设定值，补水时水箱加热器要求加热速度快，等待第二次出水。
当2号水箱内的水位到达水位检测
传感器9的高度时，截止阀8关闭，截止阀11打开，则水泵7抽送1号水箱内的水，然后2号水箱进行补水，加热，等待出水。
这样两个水箱交替使用，实现了RCC生产过程中始终保证加水的温度为设定值。
流量计14检测水流量。
2应用效果
2.1试验步骤
2.2试验结果
从表1中数据可以看出，不用恒温水箱冬夏两季RCC平均出口叶丝温度大约相差2℃，平均出口叶丝含水率大约相差0.4%。
应用恒温水箱后，冬夏两季RCC平均出口叶丝温度大约相差0.10℃，平均出口叶丝含水率相差0.04%。
说明恒温水箱有效的减少了RCC叶丝出口含水率和出口温度的季节波动。
而RCC叶丝出口含水率和出口温度直接影响到叶丝的香味。
3讨论与结论
烟丝中的水分直接影响烟丝的物理特性和化学物质的组成，烟丝水分的控制也是烟丝加工工艺的主要质量指标之一。
我们通过研制恒温水箱，实现了RCC加水的水温恒定不变，减少了因水温变化而引起的RCC出口含水率和出口温度的季节性波动，进而减少了烟丝香味的波动，提高了烟丝香味的稳定性。
参考文献：
[1] 郝延亮，周显升，贾玉国，等. HXD烘丝过程中在制品化学成分变化的研究[J]. 中国烟草学报， 2007， 13（4）： 6-15.
[2] 张冬芹. 提高烟草超级回潮机出口水分Cpk的研究[J]. 环球市场， 2016， 2016（14）：114-114
[3] 顾中铸. 影响水分平衡主要因素是水分浓度差[J]. 烟草科技， 1984， 17（4）： 17-17.
[4] 罗永贵. 烟草平衡水份浅析[J]. 烟草科技， 1985， 18（4）： 15-17.。
