史上最全特殊法测小灯泡的额定电功率(全类型汇总)

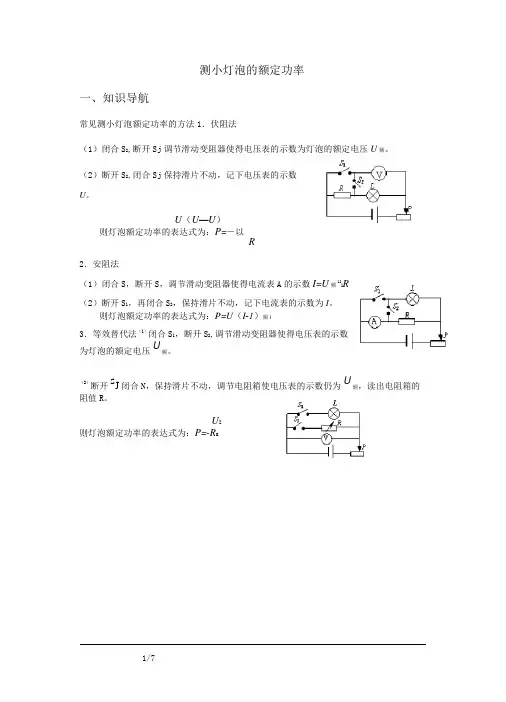

初中物理测小灯泡的额定功率
测小灯泡的额定功率一、知识导航常见测小灯泡额定功率的方法1．伏阻法（1）闭合S2,断开Sj调节滑动变阻器使得电压表的示数为灯泡的额定电压U额。
（2）断开S2,闭合Sj保持滑片不动，记下电压表的示数U。
U（U—U）则灯泡额定功率的表达式为：P=―以R2．安阻法（1）闭合S，断开S，调节滑动变阻器使得电流表A的示数I=U额12i R（2）断开S1，再闭合S2，保持滑片不动，记下电流表的示数为I。
则灯泡额定功率的表达式为：P=U（I-1）额i3．等效替代法（1）闭合S1，断开S2,调节滑动变阻器使得电压表的示数为灯泡的额定电压U额。
（2）断开S J闭合N，保持滑片不动，调节电阻箱使电压表的示数仍为U额，读出电阻箱的阻值R。
U2则灯泡额定功率的表达式为：P=-R a二、典例剖析考点测量小灯泡的额定功率例题1图甲是测量小灯泡电功率的电路。
小灯泡的额定电压为2.5V。
（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）（2）闭合开关前，将滑动变阻器的滑片移到阻值最大处。
闭合开关后发现小灯泡不亮，电压表示数为零，电流表指针偏转。
逐渐向右移动滑片，小灯泡始终不亮，电压表示数仍然为零，电流表示数逐渐变大。
该电路故障可能是。
分析实验数据可知：①小灯泡的额定功率为W。
②7、8两次实验中，灯泡熄灭的原因是。
③小灯泡在断电一段时间后的电阻可能是—（填“0Q”、“1Q”、“2Q”或“8.9Q”）例题2图甲是测量标有“2.5V”字样的小灯泡电功率的电路图（1）连接电路时，开关应处于状态，滑动变阻器的滑片应移到最（左/右）端；（2）在实验中，静菲同学正确连接电路并规范操作实验，闭合开关后，发现灯泡不亮，为了找出灯泡不亮的具体原因，接下来最应该进行的具体操作是;（3）在排除问题后，当电压表示数为2.5V时，电流表的示数如图乙所示，是A，由此可得，该小灯泡的额定电功率为W；2/7（4）实验中志乾同学的电流表损坏了，老师告诉他已经没有电流表可换，而给了他一个已知阻值为R的定值电阻和若干个开关，志乾重新设计了如图丙所示的电路，测量小灯泡的额定功率.请你帮他补全实验步骤和表达式：①按照电路图正确连接电路；②断开开关S2，闭合开关S、S1，调节滑动变阻器，使得；③保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的示数为U2；则测得小灯泡额定功率的表达式为P=（电源电压未知）；（5）志乾经过进一步的实验发现，小灯泡灯丝电阻随温度的升高而增大，他还想比较以下两种情况下灯泡实际电功率的大小关系:①灯泡实际电压为额定电压一半时的实际电功率P1；②灯泡实际电流为额定电流的一半时的实际电功率P2；利用所学物理知识请你帮他比较出P1与P2之间正确关系应该为：P1P2（大于/小于/等于）.（6）若用阻值分别为10Q、20Q、30Q定值电阻分别代替图甲中的小灯泡，还可以完成“探究电流与电阻关系”实验，实验过程中始终保持电压表示数为3V，为能完成探究，则滑动变阻器最大阻值至少为Q（设此时电源电压为6V且恒定不变）.例题3小聪利用如图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率。
特殊方法测小灯泡的额定功率
特殊方法测小灯泡的额定功率专题一有电压表无电流表情况：1，额定电压为U0的小灯泡、电源（电压未知）、一个阻值R的定值电阻、一个滑动变阻器、一个电压表、两个单刀单掷开关和若干导线。
（1）设计实验的电路图(2)写出实验的主要步骤（3）额定功率的表达式。
额定电压为U0的小灯泡、电源（电压未知）、一个阻值R的定值电阻、一个滑动变阻器、一个电压表、一个单刀双掷开关和若干导线（1）设计实验的电路图(2)写出实验的主要步骤(3)额定功率的表达式2额定电压为U0的小灯泡、电源（电压未知）、一个阻值R的定值电阻、一个滑动变阻器、一个电流表、两个单刀单掷开关和若干导线。
（1）设计实验的电路图（2）写出实验的主要步骤.（3）额定功率的表达式额定电压为U0的小灯泡、电源（电压未知）、一个阻值R的定值电阻、一个滑动变阻器、一个电流表、一个单刀双掷开关和若干导线（1）设计实验的电路图（2）写出实验的主要步骤.（3)额定功率的表达式3.额定电流为I0的小灯泡、电源（电压未知）、一个阻值R的定值电阻、一个滑动变阻器、一个电流表、两个单刀单掷开关和若干导线。
（1）设计实验的电路图（2）写出实验的主要步骤.(3)额定功率的表达式额定电流为I0的小灯泡、电源（电压未知）、一个阻值R的定值电阻、一个滑动变阻器、一个电流表、一个单刀双掷开关和若干导线。
（1）设计实验的电路图（2）写出实验的主要步骤.(3)额定功率的表达式4额定电流为I0的小灯泡、电源（电压未知）、一个阻值R的定值电阻、一个滑动变阻器、一个电压表、两个单刀单掷开关和若干导线。
（1）设计实验的电路图（2）写出实验的主要步骤.(3)额定功率的表达式额定电流为I0的小灯泡、电源（电压未知）、一个阻值R的定值电阻、一个滑动变阻器、一个电压表、一个单刀双掷开关和若干导线。
(1)设计实验的电路图(2)写出实验的主要步骤.(3)额定功率的表达式5额定电压为U0的小灯泡、电源（电压未知）、一个电阻箱、一个滑动变阻器、一个电压表、两个单刀单掷开关和若干导线(1)设计实验的电路图(2)写出实验的主要步骤.(3)额定功率的表达式6额定电流为I0的小灯泡、电源（电压未知）、一个电阻箱、一个滑动变阻器、一个电流表、两个单刀单掷开关和若干导线。

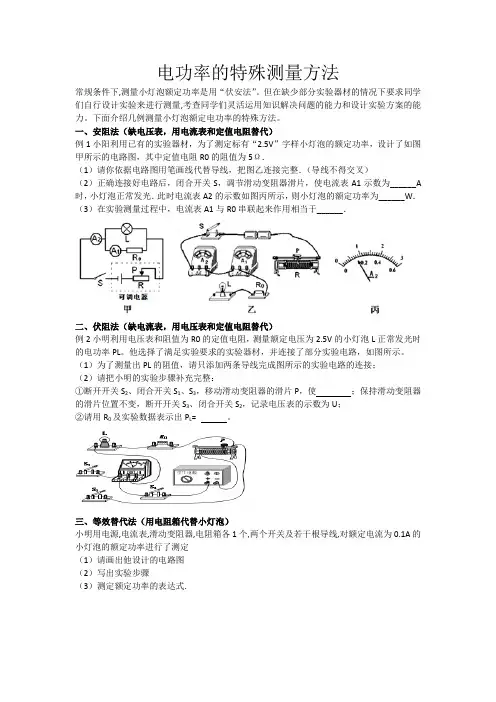

电功率的特殊测量方法
电功率的特殊测量方法常规条件下,测量小灯泡额定功率是用“伏安法”。
但在缺少部分实验器材的情况下要求同学们自行设计实验来进行测量,考查同学们灵活运用知识解决问题的能力和设计实验方案的能力。
下面介绍几例测量小灯泡额定电功率的特殊方法。
一、安阻法（缺电压表，用电流表和定值电阻替代）例1小阳利用已有的实验器材，为了测定标有“2.5V”字样小灯泡的额定功率，设计了如图甲所示的电路图，其中定值电阻R0的阻值为5Ω．（1）请你依据电路图用笔画线代替导线，把图乙连接完整．（导线不得交叉）（2）正确连接好电路后，闭合开关S，调节滑动变阻器滑片，使电流表A1示数为______A 时，小灯泡正常发光．此时电流表A2的示数如图丙所示，则小灯泡的额定功率为______W．（3）在实验测量过程中，电流表A1与R0串联起来作用相当于______．二、伏阻法（缺电流表，用电压表和定值电阻替代）例2小明利用电压表和阻值为R0的定值电阻，测量额定电压为2.5V的小灯泡L正常发光时的电功率PL。
他选择了满足实验要求的实验器材，并连接了部分实验电路，如图所示。
（1）为了测量出PL的阻值，请只添加两条导线完成图所示的实验电路的连接；（2）请把小明的实验步骤补充完整：①断开开关S2、闭合开关S1、S3，移动滑动变阻器的滑片P，使；保持滑动变阻器的滑片位置不变，断开开关S3、闭合开关S2，记录电压表的示数为U；②请用R0及实验数据表示出P L= 。
三、等效替代法（用电阻箱代替小灯泡）小明用电源,电流表,滑动变阻器,电阻箱各1个,两个开关及若干根导线,对额定电流为0.1A的小灯泡的额定功率进行了测定（1）请画出他设计的电路图（2）写出实验步骤（3）测定额定功率的表达式.。
精品干货：特殊方法测小灯泡的额定功率
特殊方法测小灯泡的额定功率
在伏安法测电功率的基础上，运用等效替代的思想，只用电压表或电流表做测量工具，也能测出小灯泡的额定功率。
一、只用电压表做测量工具
只用电压表做测量工具测小灯泡额定功率的电路如图1a所示。
测量时，若已知小灯泡的额定电压，调节变阻器的滑片P，使V1的示数是U额；若已知小灯泡的额定电流，调节变阻器的滑片P，使V2的示数是I额R0。
在图1a的基础上，设计使用一块电压表（不能改接）测量小灯泡额定功率的电路：在已知小灯泡额定电压的条件下电路如图2a所示，在已知小灯泡额定电流的条件下电路如图3a所示，利用单刀双掷开关的电路如图4a、图5a所示。
二、只用电流表做测量工具
只用电流表做测量工具测小灯泡额定功率的电路如图1b所示。
测量时，若已知小灯泡的额定电流，调节变阻器的滑片P，使A1的示数是I额；若已知小灯泡的额定电压，调节变阻器的滑片P，使A2的示数是U额/ R0。
在图1b的基础上，设计使用一块电流表（不能改接）测量小灯泡额定功率的电路：在已知小灯泡额定电流的条件下电路如图2b所示，在已知小灯泡额定电压的条件下电路如图3b所示，利用单刀双掷开关的电路如图4b、图5b所示。

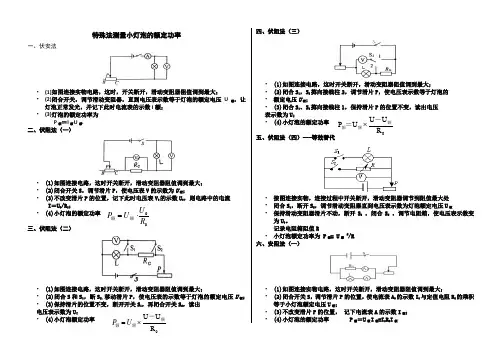

特殊法测量小灯泡的额定功率
特殊法测量小灯泡的额定功率一、伏安法•(1)如图连接实物电路，这时，开关断开，滑动变阻器阻值调到最大；•(2)闭合开关，调节滑动变阻器，直到电压表示数等于灯泡的额定电压U额，让灯泡正常发光，并记下此时电流表的示数I额；•(3)灯泡的额定功率为P额＝I额U额.二、伏阻法（一）•(1)如图连接电路，这时开关断开，滑动变阻器阻值调到最大；•(2)闭合开关S，调节滑片P，使电压表V的示数为U额；•(3)不改变滑片P的位置，记下此时电压表V0的示数U，则电路中的电流I＝U0/R；•(4)小灯泡的额定功率三、伏阻法（二）•(1)如图连接电路，这时开关断开，滑动变阻器阻值调到最大；•(2)闭合S和S1，断S2，移动滑片P，使电压表的示数等于灯泡的额定电压U额；•(3)保持滑片的位置不变，断开开关S1，再闭合开关S2，读出电压表示数为U；•(4)小灯泡额定功率四、伏阻法（三）•(1)如图连接电路，这时开关断开，滑动变阻器阻值调到最大；•(2)闭合S1，S2掷向接线柱2，调节滑片P，使电压表示数等于灯泡的•额定电压U额；•(3)闭合S1、S2掷向接线柱1，保持滑片P的位置不变，读出电压表示数为U；•(4)小灯泡的额定功率五、伏阻法（四）---等效替代•按图连接实物，连接过程中开关断开，滑动变阻器调节到阻值最大处•闭合S1，断开S2，调节滑动变阻器直到电压表示数为灯泡额定电压U额•保持滑动变阻器滑片不动，断开S1，闭合S2，调节电阻箱，使电压表示数变为Ue。
记录电阻箱阻值R•小灯泡额定功率为 P额= U额2/R六、安阻法（一）•(1)如图连接实物电路，这时开关断开，滑动变阻器阻值调到最大；•(2)闭合开关S，调节滑片P的位置，使电流表A的示数I与定值电阻R的乘积等于小灯泡额定电压U额；•(3)不改变滑片P的位置，记下电流表A的示数I额；•(4)小灯泡的额定功率 P额＝U额I额=IRI额UP UR=⋅额额U URP U=⨯额额额－U UP UR⨯额额额－＝七、安阻法（二）•(1)如图连接实物电路，这时开关断开，滑动变阻器阻值调到最大；•(2)闭S和S1，断S2，移动滑片P，使电流表的示数为U额/R表示灯泡此时正常发光.；•(3)闭S2，断S1保持滑片的位置不变，读出电流表的示数为I；•(4)小灯泡额定功率：八、安阻法（三）•(1)如图连接实物电路，这时开关断开，滑动变阻器阻值调到最大；•(2)闭合S1，S2掷向接线柱1，调节滑动变阻器，使电流表的示数为U额/R；•(3)闭合掷向接线柱2，保持滑片P的位置不变，读出电流表示数为I；•(4)小灯泡额定功率为九、安阻法（四）---等效替代（测实际功率）•按图连接实物，连接过程中开关断开，滑动变阻器调节到阻值最大处•闭合S1，断开S2，调节滑动变阻器到任意位置，读出电流表的示数为：I•保持滑动变阻器滑片不动，断开S1，闭合S2，调节电阻箱，使电流表示数变为I , 记录电阻箱阻值R •小灯泡的实际功率为 P= I2R 十、转换法•说明：在伏安法测电功率的实验中，若由于电压表量程太小，此时通过转换为测量其它用电器上的电压，来间接得到灯泡在额定电压下的功率•(1)闭合开关调节滑动变阻器，当电压表测出滑动变阻器上的电压为U电源－U 额，小灯泡正常发光，读出电流表的示数I额；•(2)小灯泡的额定功率P U I U/R⨯额额额＝（－）P()RUI-额额额＝UP U I.⋅额额额＝。
测小灯泡电功率5种方法
测小灯泡电功率5种方法测量小灯泡电功率可以使用以下五种方法：1. 电流和电压法：这是最直接的方法之一。
首先，将一台电压表连接到电灯泡的两个电极上，用来测量电压。
然后，将一个安培表连接在电灯泡的电源电路上，用来测量电流。
通过测得的电压和电流，可以计算出小灯泡的电功率。
功率（P）等于电压（V）乘以电流（I），即P = V * I。
2. 电阻法：这种方法利用了灯泡的电阻特性来测量功率。
首先，用万用表测量灯泡的电阻值。
然后，使用Ohm's Law（欧姆定律）来计算功率。
根据欧姆定律，功率（P）等于电阻（R）乘以电流的平方（I^2），即P = R * I^2。
根据测得的电流值和电阻值，即可计算出灯泡的功率。
3. 热量法：这种方法基于能量守恒定律。
将一杯水放在恒温器中，并记录初始温度。
然后，将小灯泡通过适配器连接到电源电路上，使其发光。
通过一定时间（如10分钟）后，再次测量水的温度。
根据水的温度上升，可以计算出小灯泡的功率。
功率（P）等于热量（Q）除以时间（t），即P = Q / t。
热量可以通过水的质量（m）、比热容（c）和温度变化（ΔT）来计算，即Q = m * c * ΔT。
根据实验中测得的参数，可以计算出灯泡的功率。
4. 能量计法：这种方法使用一个计量器来测量小灯泡消耗的电能。
将电表插入电源插座，然后将灯泡的电源线插入电表中。
打开灯泡，让它发光一段时间（如10分钟），然后读取电表上显示的电能值。
根据电能（E）和时间（t），可以计算出功率。
功率（P）等于电能除以时间，即P = E / t。
5. 功率计法：这种方法使用一个功率计来直接测量小灯泡的功率。
将灯泡的电源线插入功率计中，并确保功率计与电源插座连接。
打开灯泡，让它发光一段时间，并观察功率计上显示的功率值。
功率计会准确测量灯泡的功率。
以上就是测量小灯泡电功率的五种方法。
每种方法都有其独特的优势和适用场景。
选择合适的方法取决于实验条件、设备可用性和实际需求。
特殊方法测小灯泡的额定功率
特殊方法测小灯泡得额定功率专题一有电压表无电流表情况:１,额定电压为U0得小灯泡、电源(电压未知)、一个阻值Ｒ得定值电阻、一个滑动变阻器、一个电压表、两个单刀单掷开关与若干导线。
(1)设计实验得电路图(2)写出实验得主要步骤（3）额定功率得表达式。
额定电压为U0得小灯泡、电源(电压未知)、一个阻值R得定值电阻、一个滑动变阻器、一个电压表、一个单刀双掷开关与若干导线(１)设计实验得电路图(2)写出实验得主要步骤(3)额定功率得表达式2额定电压为U０得小灯泡、电源(电压未知)、一个阻值R得定值电阻、一个滑动变阻器、一个电流表、两个单刀单掷开关与若干导线、（1）设计实验得电路图（2）写出实验得主要步骤、（3）额定功率得表达式额定电压为U0得小灯泡、电源(电压未知)、一个阻值R得定值电阻、一个滑动变阻器、一个电流表、一个单刀双掷开关与若干导线(１)设计实验得电路图(2)写出实验得主要步骤、（3)额定功率得表达式3.额定电流为I０得小灯泡、电源(电压未知)、一个阻值Ｒ得定值电阻、一个滑动变阻器、一个电流表、两个单刀单掷开关与若干导线。
(１)设计实验得电路图(2)写出实验得主要步骤。
(3)额定功率得表达式额定电流为I0得小灯泡、电源(电压未知)、一个阻值R得定值电阻、一个滑动变阻器、一个电流表、一个单刀双掷开关与若干导线。
(1)设计实验得电路图(２)写出实验得主要步骤、(3)额定功率得表达式4额定电流为I0得小灯泡、电源(电压未知)、一个阻值R得定值电阻、一个滑动变阻器、一个电压表、两个单刀单掷开关与若干导线。
(1)设计实验得电路图(2)写出实验得主要步骤、(3)额定功率得表达式额定电流为I0得小灯泡、电源(电压未知)、一个阻值Ｒ得定值电阻、一个滑动变阻器、一个电压表、一个单刀双掷开关与若干导线。
(1)设计实验得电路图(2)写出实验得主要步骤。
(3)额定功率得表达式5额定电压为U0得小灯泡、电源(电压未知)、一个电阻箱、一个滑动变阻器、一个电压表、两个单刀单掷开关与若干导线(１)设计实验得电路图(2)写出实验得主要步骤、(３)额定功率得表达式6额定电流为I0得小灯泡、电源(电压未知)、一个电阻箱、一个滑动变阻器、一个电流表、两个单刀单掷开关与若干导线。
史上最全特殊法测小灯泡的额定电功率(全类型汇总)
测量小灯泡的额定电功率
一、使小灯泡正常发光的方法
已知额定电压使小灯泡正常发光已知额定电流使小灯泡正常发光
设计思想，通过滑动变阻器的调节，使小灯泡两端达到额定电压，或者使通过小灯泡的电流达到额定电流
二、利用公式P=UI测小灯泡额定电功率的方法
有电流表，并已知额定电流有电流表，并已知额定电压
实验操作步骤：实验操作步骤：
有电压表，并已知额定电流有电压表，并已知额定电压
实验操作步骤：实验操作步骤：
三、利用公式P=U2/R和公式P=I2R测小灯泡额定电功率的方法
类型一、并联电路的等效替代
有电流表已知额定电流和R0的最大阻值有电压表已知额定电流和R0的最大阻值类型二、串联电路的等效替代
有电流表已知额定电流和R0的最大阻值有电压表已知额定电流和R0的最大阻值
三、通过求出滑动变阻器使小灯泡正常发光时的电阻来了解电路从而得到小灯泡的额定电功率（电源电压未知，定值电阻阻值已知）
并联电路，已知小灯泡额定电流并联电路。
已知小灯泡额定电压
串联电路，已知小灯泡额定电流串联电路。
已知小灯泡额定电压
四、通过求出滑动变阻器使小灯泡正常发光时，滑动变阻器中没有被电路利用到的电阻，从而求得小灯泡正常发光时的滑动变阻器的电阻来计算小灯泡的额定电功率。
（电源电压未知，滑动变阻器最大阻值已知）
单滑动变阻器，已知额定电流单滑动变阻器，已知额定电压
双滑动变阻器，已知额定电流双滑动变阻器，已知额定电压
五、双电压表或双电流表测小灯泡电功率。
小灯泡额定功率测量攻略
小灯泡额定功率测量攻略第一招――伏安法【武器系统】开关、滑动变阻器、额定电压为U的小灯泡、电压表、电流表各一个、电源（电压够大）、导线若干。
【战斗技巧】这是测定小灯泡额定功率最常用也是最简单的一种方法。
利用所给器材设计电路的思路为：调节滑动变阻器使电压表示数为U时，小灯泡正常发光，记下此时电流表的示数即可。
【形象】【攻击方法】如图1，调节滑动变阻器滑片P，使电压表示数为U时，此时记下电流表的示数I，则小灯泡的额定功率为：P=UI。
【技能提升】若实验中的条件改为已知小灯泡的额定电流为I，则只需调节滑动变阻器，当电流表的示数为I时，记下此时电压表的示数即可。
【攻击缺陷】如果在实验中电流表坏掉了，利用剩下的仪器是不能测出灯泡的额定功率的。
若再给一个已知阻值的定值电阻R，便可以设计电路进行测量，于是，就必须用第二招――伏欧法。
第二招――伏欧法【武器系统】开关、滑动变阻器、额定电压为U的小灯泡、电压表、已知阻值的定值电阻R各一个、电源（电压够大但未知）、导线若干。
【战斗技巧】利用所给器材设计电路的思路有两个要点：1. 通过调节滑动变阻器设法使小灯泡正常发光，并测出此时通过小灯泡的电流。
2. 因为缺少了电流表，所以正常发光时的电流不能直接测量，于是设计电路时需要创设一个电流相等的环境――串联电路。
【形象】【攻击方法】1. 如图2，S闭合，调节滑动变阻器滑片P，使电压表的示数为U。
2. S断开，保持滑片P不动（保证灯泡处于正常发光状态），将电压表与R并联。
3. S闭合，记下此时电压表的示数U。
4. 小灯泡额定功率的表达式为：P=U。
【技能提升】若要求设计电路一次成型，不能搬动元件的话，则需要把开关换成一个单刀双掷开关，设计方案如下：1. 如图3，S接1，调节滑动变阻器滑片P，使电压表的示数为U。
2. S接2，保持滑片P不动（保证灯泡处于正常发光状态），记下此时电压表的示数U。
3. 小灯泡额定功率的表达式为：P=。
六种经典实用的测额定功率的方法(超全面)
测小灯泡额定功率的实验试验目的：测小灯泡的额定功率原理：P=UI一．伏安法实验步骤：1，按照电路图连接实物2，闭合开关，调节滑动变阻器，使电压表示数达到小灯泡的额定电压，记录电流表的读数，根据P额=U额I计算出小灯泡的额定电压二．伏组法器材：一块电压表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，开关，电源。
电路图：实验步骤：1，按照电路图连接实物2，先将表接到V1处，移动滑动变阻器，闭合开关，使U1示数达到额定电压，把表接到V2处，读数U2，用I=U2/R0计算出电流，所以小灯泡额定功率：P额=（U1乘U2）/R0三．伏组法2器材：一块电压表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，单刀双掷开关，电源。
电路图：实验步骤：1，按照电路图连接实物2，闭合S，将S1打到1位置，移动滑动变阻器，使电压表示数为灯泡的额定电压U1,将开关S1打到2位置，电压表读数U2，用U2-U1计算出R0两端电压，I=(U2-U1)/R0,P额=(U2-U1)/R0乘U1注意：一定要先打到1，再打到2，定值电阻和灯泡的位置不能交换，不然无法使灯泡在额定电压下工作，无发求出额定电压。
四．安组法器材：一块电流表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，开关，电源。
电路图：实验步骤：1，按照电路图连接实物2，将电流表接到A1位置，调节滑动变阻器，是这时电流表示数I1乘R0的值等于灯泡的额定电压，拆下电流表，接到A2位置，电流表示数I2，P额=I1乘R0乘I2五．安组法2器材：一块电流表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，单刀双掷开关，电源。
电路图：实验步骤：1，按照电路图连接实物2，闭合S ，将S 1打到1位置，移动滑动变阻器，使电流表示数I1乘R0为灯泡的额定电压,将开关S 1打到2位置，电流表读数I 2，用I 2-I 1计算出灯泡两端电流P 额=(I 2-I 1)乘R 0乘I 1注意：一定要先打到1，再打到2，定值电阻和灯泡的位置不能交换，不然无法使灯泡在额定电压下工作，无发求出额定电压。
特殊法(缺表法)测小灯泡的额定电功率
测量小灯泡的额定电功率一、（最基础）使小灯泡正常发光的方法已知额定电压使小灯泡正常发光已知额定电流使小灯泡正常发光设计思想，通过滑动变阻器的调节，使小灯泡两端达到额定电压，或者使通过小灯泡的电流达到额定电流二、利用公式P=UI测小灯泡额定电功率的方法1.缺电压表有电流表，并已知额定电流有电流表，并已知额定电压1.小华想测某个额定电流为I0的小灯泡的额定功率，设计了如图所示电路，Rx为电阻箱，并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出P额的表达式。
实验步骤：（1）按照设计的电路图连接电路；（2）闭合开关S和S1，断开S2，移动滑片使电流表示数为I；（3）_________________________________。
（4）表达式：P额=____________________2.小玉想测量小灯泡的额定功率（额定电流为0.2A），她经过认真思考，设计了如图所示的电路，并计算出小灯泡的额定功率（R的阻值为5Ω，电源电压为4.5V）。
请你帮她补全下面的实验内容：①闭合S、S1，断开S2，移动滑片P，使电流表的示数为_______A。
②闭合S、S2，断开S1，滑动变阻器的滑片______（填“左移”“右移”或“不动”），读出电流表的示数0.3A。
小灯泡的额定功率为P额=________W3．琪琪想测量小灯泡的额定功率（额定电流为0.3A），设计的电路图如图所示。
请你将下列实验步骤补充完整（电源电压恒定且未知，滑动变阻器的最大阻值为30Ω）：①将滑动变阻器的电阻调到最大，开关S闭合，S1_____（填“闭合”或“断开”），读出电流表的示数为，0.2A，则电源电压为_____V②开关S闭合，S1_____（填“闭合”或“断开”），移动滑片P，使电流表的示数为_____A，小灯泡正常发光。
③开关SS1均闭合，滑片P________,读出电流表的示数为0.4A.小灯泡的额定功率为P额=________W第1页,共7页11.小红测量小灯泡的额定功率后，在没有电压表、只有电流表的情况下，小红增加了一只10Ω的定值电阻R并利用原有的器材，也测出额定电压为2.5V小灯泡的额定功率：①按照如图所示的电路图正确连接实物②闭合开关，调节滑动变阻器滑片，使电流表的示数为______A时，灯泡正常发光。
专题-特殊方法测量小灯泡的电功率
刀双掷开关。 （1）按电路图连接好实物电路，连接时开关应 断开 ，并将滑动变
阻器滑片滑至阻值最大处。 （2）闭合开关S后，应先将开关S1接到触点____1____（选填“1”或 “2”），调节滑动变阻器，使电压表的示数为___2_.5____V，然后把开
如图所示，将灯泡与已知阻值为R0的电阻串联，用电压表测出电阻 R0两端的电压U1，求出通过R0的电流I，即通过灯泡的电流为I＝
U1
___R __0 ___，再用电压表
测出灯泡两端的电压U2，运用公式P＝UI 即可求出灯泡的电功率P＝___U_R1_U0_2__。
类型一 伏阻法测用电器的电功率
2.用如图2所示的电路来测量灯泡的额定功率，
知阻值的电阻R0设计了四个测未知电阻Rx电功率的电路，其中
不可行的是（ BD ）
类型二 安阻法测用电器的电功率
6.为了测定标有“2.5 V”字样小灯泡的额定功率，某同学设计了
如图所示的电路图，其中定值电阻R0的阻值为5 Ω ，正确连接好电
路后，闭合开关S，调节滑动变阻器的滑片，使电流表A1的示数为 ____0_.5___A时，小灯泡正常发光。此时电流表A2的示数如图所示， 则小灯泡的额定功率为___0_.7_5___W。
①闭合开关S1，将S2拨到触点2，移动滑片，使电压表的示数为__3_.8__V
②再将开关S2拨到触点1，保持滑片的位置不动，读出电压表的示数U ③灯泡额定功率的表达式为P额＝3_._8_V_×__（_RU_0－3.8 。V）（用已知量和测量量
符号表示）
类型二 安阻法测用电器的电功率
4.用电流表和已知阻值的定值电阻测小灯泡的电功率，在测量时，
如图所示，将灯泡与已知阻值为R0的电阻并联，用电流表A1测出 通过电阻R0的电流I1，用电流表A2测出通过灯泡L的电流I2，R0两 端的电压：U＝____I_1R_0__，灯泡的电功率：P＝____I_1I_2_R_0。
第1讲 特殊方法测量小灯泡的电功率(电功率)
[特殊方法测量小灯泡的电功率]常规的测电功率的实验方法是伏安法，即利用电压表和电流表分别测出用电器两端的电压和通过用电器的电流，根据P＝UI计算出电功率；由于测量器材的限制，在缺少一个仪表的条件下，某个物理量不能直接测量，此时可借助定值电阻或电阻箱等来完成对该物理量的测量，常用的方法有伏阻法、安阻法、替代法。
►类型一伏阻法测用电器的电功率1.用电压表和已知阻值的定值电阻测小灯泡的电功率，在测量时，如图2－ZT－1所示，将灯泡与已知阻值为R0的电阻串联，用电压表测出电阻R0两端的电压U1，求出通过R0的电流I，即通过灯泡的电流为I＝，再用电压表测出灯泡两端的电压U2，运用公式P ＝UI即可求出灯泡的电功率P＝。
图2－ZT－12.用如图2－ZT－2所示的电路来测量灯泡的额定功率，小灯泡上标有“2.5 V”字样，R0阻值已知。
图2－ZT－2（1）将实验过程补充完整：A.对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处。
B.闭合开关，_______________________________________________________________________________ ______________________________________________。
C.断开开关，整理器材。
（2）小灯泡额定功率的表达式：P额＝。
（用测量量和已知量符号表示）（3）写出本实验中滑动变阻器的作用：________________________________________________________________________________________________________________________________________________。
3.在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8 V”字样，电源电压恒定。
（1）请你用笔画线代替导线，将图2－ZT－3甲中的实物电路连接完整。
多种方法测量电功率
3/7
图所示），请你按添加一根导线完成图所示的剩余部分实验电路的连接。
（2）请写出本实验主要测量步骤及所测物理量：
①如图所示连接电路，闭合开关 S1、S3，断开 S2，调节滑动变阻器的滑片，使电
压表的示数为 U1=
V；
②保持滑片 P 位置不变，断开 S3，闭合开关 S1、
例 9. 小阳想利用一块电流表和一个电阻箱（
）测量额定电流为 0.3A 的小灯泡的额定
功率。他选择了满足实验要求的实验器材，并按照图所示的电路图连接好实物。以下 是他设计的实验方案，请将它补充完整：
（1）只闭合开关 S1，移动变阻器的滑片 P，使电流表示数为
A；
（2）断开开关 S1、闭合开关 S2，
（2）闭合开关 S1，将开关 S2 扳向
（选填“1”或“2”），调节滑动变阻器使小灯泡
发光，记录电流表的示数 I1；
（3）将开关 S2 扳向另一端，保持滑动变阻器的滑片位置不变，调节
的阻值为
R1 时，电流表的示数为 I1；
（4）请用 I1 和 R1 表示小灯泡的实际功率 P1，P1=
。
6/7
五、课堂脉络
7/7
值已知），设计了如图乙所示的电路，继续测量恒定电压为 U 额的小灯泡的额定功
率。测量时，应先闭合开关 S 和 S1，调节滑动变阻器，当电流表的示数为
时，
小灯泡正常发光；接着将 S1 断开，S2 闭合，读出电流表的示数为 I，则小灯泡的额
定功率 P 额=
（用 I、U 额和 R0 表示）。
例 8.（河北中考）图 16 是小明设计的测量一小灯泡额定功率的电路图。已知定值电阻 Ro=15
特殊方法测小灯泡额定功率 (1)
已知额定电压
1、器材：两块电压表，导线，滑动变阻器，待 测灯泡，已知阻值的定值电阻，开关，电源。 电路图：
主要步骤：闭合开关，移动滑动 变阻器，使V1示数达到额定电 压，读出表V2读数U2，用 I=U2/R0计算出电流，所以小灯 泡额定功率：P=（U1U2）/R0
2、器材：一块电压表，导线，滑动变阻器，待 测灯泡，已知阻值的定值电阻，单刀双掷开关， 电源。位置，移动滑动变阻器，使电 压表示数为灯泡的额定电压U1, 保持滑动变阻器的阻值不变， 将开关S1打到2位置，电压表 读数U2，用U2-U1计算出R0两 端电压，I=(U2-U1)/R0, P
(U 2 U 1 ) U1 R0
已知额定电流
1、器材：两块电压表，导线，滑动变阻器， 待测灯泡，已知阻值的定值电阻，开关，电 源。 电路图：
主要步骤：先根据额定电 流及计算出电压表V2的数 值，再调节滑动变阻器使 电压表V2的示数为刚计算 出的数值，读出此时电压 表V1的示数即为小灯泡的 额定电压，根据P=UI计算 额定功率。
器材：一块电压表，导线，滑动变阻器，待 测灯泡，已知阻值R的定值电阻，开关，电源
电路图：
主要步骤：（1）先根据额定 电流及计算出电压表的数值U1。 （2）再闭合开关S到2，调节 滑动变阻器使电压表的示数为 刚计算出的数值U1，（3）闭 合开关S到1，滑动变阻器滑片 的位置不变，读出此时电压表 的读数U2，灯泡的额定电压为 U2-U1, 根据P=（U2-U1）I计算额定 功率。
