力士乐工程机械液压培训资料001(共7篇)

2
液压系统分类 :
闭式液压系统 开式液压系统

闭式回路的基本组成：
主泵变量柱塞 主泵控制阀 补油单向阀 低压溢流阀 高压溢流阀 冲洗阀 冲洗溢流阀 液压马达
发动机
执行机构
补油泵
2018年10月3日星期三
滤油器
补油单向阀
泄漏油回路
3
闭式泵控液压系统
主泵变量柱塞 主泵控制阀 补油单向阀 低压溢流阀 高压溢流阀 冲洗阀 冲洗溢流阀 液压马达
12
A4V Series 1/2
2018年10月3日星期三
13
A4VS/A4VB Series 30
2018年10月3日星期三
14
斜盘式和斜轴式的结构和基本原理

目标：改善高低压切换引起的压 力冲击、气泡溢出产生的气蚀 。 予压缩角 泄荷槽 空气分离孔
2018年10月3日星期三
15
发动机
执行机构
补油泵
滤油器
补油单向阀
泄漏油回路
什么是液压系统？ 闭式液压系统的结构！
DA控制原理
4
液压系统的心脏！ A4VG！ A2FM，A6VM！ A4VG的调节
2018年10月3日星期三
斜盘式和斜轴式的结构和基本原理


液压系统的心脏，非常 重要！ 全部为容积式泵的原理: 结构上可形成一个或 多个密闭的容腔 容腔的容积可以周期 性的变化 配流环节 变量的可能性 容积和机械效率 双向或单向
20
2018年10月3日星期三
2018年10月3日星期三
21
斜盘式和斜轴式的结构和基本原理

斜盘式结构作为马达使用： 启动阶段：力偶所产生静 摩擦力较大，所以，此时 效率较低。 启动频繁的场合：忌用斜 盘式结构马达！（如：插 车） 见：效率曲线比较。
2018年10月3日星期三
22
斜盘式和斜轴式的结构和基本原理

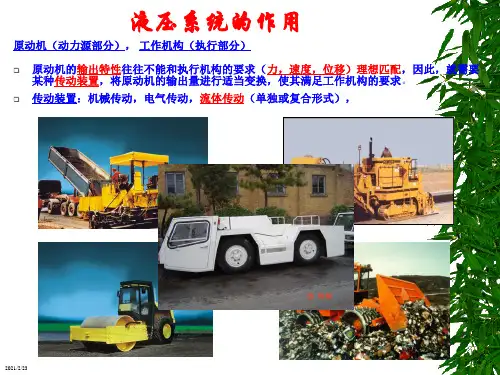

液压系统的作用
原动机（动力源部分）， 工作机构（执行部分）

原动机的输出特性往往不能和执行机构的要求（力，速度，位移）理想匹配，因此，就需要 某种传动装置，将原动机的输出量进行适当变换，使其满足工作机构的要求。 传动装置：机械传动，电气传动，流体传动（单独或复合形式），

2018年10月3日星期三
1
2018年10月3日星期三
23
斜盘式和斜轴式的结构和基本原理

专家预言：新世纪静液压传动的最佳匹配！
2018年10月3日星期三
24
斜盘式和斜轴式的结构和基本原理


斜盘式柱塞单元的特点: 适于开式和闭式回路的泵和马达, 内装有其他控制阀, 结构 紧凑, 寿命长. 滑靴为静压支承, 理想的结构, 寿命长. 斜盘,滑靴,缸体及配流盘处于力平衡状态, 缸体无倾覆的危 险. 球面配流盘 用于空载起动的预紧弹簧. 变量部分转动惯量小, 所以,响应快 轴承承载能力强, 寿命长 作为马达使用时起动效率低 泵的实际结构图见彩图：
Closed Circuit Hydrostatic Drive with Flow Coupling
2018年10月3日星期三
8
DR(DRG)泵的结构
A11VO…SERIES 10
2018年10月3日星期三
10
A11VO…SERIES 10
2018年10月3日星期三
11
2018年10月3日星期三

以A4VG的技术参数为例加以说明： 适用的粘度及温度： vopt.=16-36 mm2/S（厘斯：cent-stock） vmin=5 mm2/S vmax=1600 mm2/S tmin=-400 C tmax=+1150C
泵只允许短时处于温度及粘度的极限值状态，否则对产品寿命不利 , 任何部位（包括局部）的温度都不能超过tmax 。 粘度值尽量选高值；泄漏油的温度在系统中最高，受压力及转速的影 响，绝对不能超过tmax, 否则请向我公司咨询。
2018年10月3日星期三
39
过滤方式：压油过滤 推荐使用的精滤方式

辅助泵压油过滤 ，带冷起动
阀 ，K型： 见图示
冷起动阀开启压力: P 3.5 bar 冷起动阀的作用：过滤器的前后压 差作用在冷起动阀上，在冷起动阶 段，由于油的粘度较低，易使过滤 器通流能力下降而使系统吸空，为 此，加上冷起动阀后，当过滤器压 差太大时，冷起动阀打开，类似一 个旁通阀回油阀，使辅助油路回油， 系统建立不起控制压力，主泵也就 不会变量，处于零摆角状态；起到
2018年10月3日星期三
/EPD
32
不同形式的溢流阀：
2018年10月3日星期三
Байду номын сангаас33
闭式回路液压泵的有关技术参 数：
A4VG ：排量；28，40，56，71，90，105，125，145，180， 250Y 额定压力： 400450 bar; 最高压力：450 500bar A10VG ：排量；18,，28，45，63，85， 额定压力： 300 bar; 最高压力：350 bar 一般设计系统的当量压力：70%~80% X 额定压力
25
2018年10月3日星期三
A4VG71…180/EPD
2018年10月3日星期三
26
HD
2018年10月3日星期三
27
HW
2018年10月3日星期三
28
EZ
2018年10月3日星期三
29
EP
2018年10月3日星期三
30
DA
2018年10月3日星期三
31
A
4
VG 71 18 0 … 的 结 构

辅助泵压油过滤：D 见图示
加上辅助泵出口分支油路的丝堵1，
Fe：过滤器入口； Fa：过滤器出口； 建议：不带旁通阀，带堵塞显示器。 但是：对于DG控制的泵（控制油不从补油回路取），
建议过滤器带旁通阀及堵塞显示装置（以防止吸空）过滤器压降 P：
=30 mm2/s时：
冷起动时：
P 1 bar
P= 3 bar
缸体和配流盘、回程盘和滑 靴、斜盘 帖紧。 - 防止缸体由于离心力而倾覆。
2018年10月3日星期三
19
斜盘式和斜轴式的结构和基本原理


A4VG结构图：
回程盘 回程球 主轴承 斜盘轴承 保持架 轴封 予紧簧（2个） 壳体 变量杠杆 活塞 缸体 配流盘 主轴
液压系统的组成

三大块：动力源(液压泵), 控制部分, 执行元件(缸、马达)
Auxilliary winch
GFT-W + A2FE
Luffing
Swivel drive
GFB + A2FE
Diesel engine + A8VO + A10VG
Travel drive
GFT + A6VE
2018年10月3日星期三
2018年10月3日星期三
5
斜盘式和斜轴式的结构和基本原理
斜轴式 斜盘式
No relative movement
V≈0
Fast relative movement V ≈ 670 m/min (A4VG125, 2200 min-1) sensitive to contamination
6
not sensitive to contamination
2018年10月3日星期三
34
闭式回路液压泵的有关技术参数

油液选择的基准温度：对于闭式系统，主回路温度。 低温状态起车：怠速预热！！！
2018年10月3日星期三
35
闭式回路液压泵的有关技术参数

过滤精度： 最低精度等级：NAS1638 : 9 级 SAE ： 6级 ISO/DIS : 18/15 10 过滤比： 10100
保护系统的作用。
2018年10月3日星期三 40
A4VS 油泵的优点
2018年10月3日星期三
16
斜盘式和斜轴式的 结构和基本原理：

实物举例： 销钉位置显示予压角 从泄荷槽的方向可以 反推旋向
2018年10月3日星期三
17
斜盘式和斜轴式的结构和基本原理



主轴简支梁结构：主轴刚度大、挠度小、 前后主轴承+斜盘的两个轴承共同传递转矩和轴向力、径向力。 倾覆力矩：斜盘的反作用力、离心力、冲击力 斜盘最大倾角为200；100%通轴（带补油泵+其它主泵 ）。
2018年10月3日星期三
18
斜盘式和斜轴式的结构和基本原理


贴紧系数： 理论上缸体对配流盘的压紧力 应与配流盘对缸体的反推力相 等，但实际上，由于脉动力， 理论计算与实际情况的差距的 影响，使得它们不可能相等， 反推力过大，缸体被推开，过 小，则配流盘磨损加剧，甚至 烧死。所以，一般压紧力略大 于反推力（5%--10%）。 予紧簧：-启动时产生贴紧力： 使
在较高温度下（90-1150C）：NAS1638 : 8 级 SAE ： 5级 ISO/DIS : 17/14 7
2018年10月3日星期三
36
过滤方式
吸油过滤：建议只做粗滤使用！
2018年10月3日星期三
37
过滤方式：压油过滤 推荐使用的精滤方式
1
2018年10月3日星期三
38
过滤方式：压油过滤 推荐使用的精滤方式
2018年10月3日星期三
斜盘式和斜轴式的结构和基本原理


斜盘式 柱塞式结构(水枪),密封 好,高压,变量. 滑靴结构：很好 静压支撑 支撑很大的静压力 F和v（>600m/min)都 很大，干摩擦和污染绝 对不允许! 柱塞中心孔很小!,防止 污染和阻塞!
7
