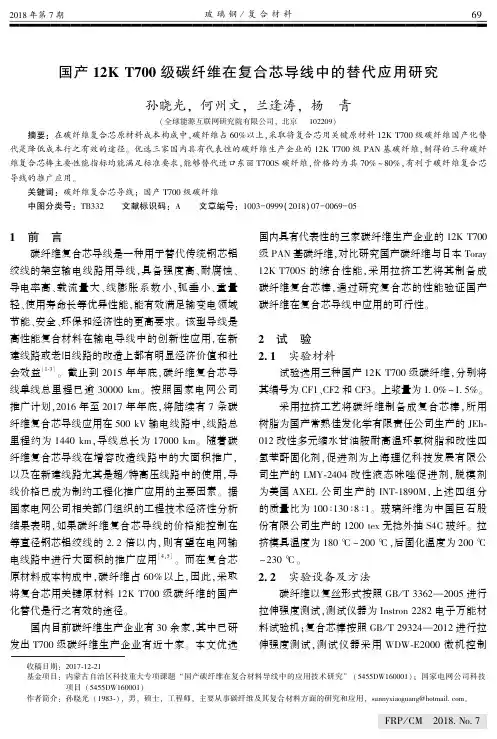

《碳纤维复合芯导线的应用研究》报告
国产12K T700级碳纤维在复合芯导线中的替代应用研究
ＦＲＰ / ＣＭ ２０１８������ Ｎｏ������ ７
７０
国产 １２Ｋ Ｔ７００ 级碳纤维在复合芯导线中的替代应用研究
２ 试 验 ２������ １ 实验材料
试验选用三种国产 １２Ｋ Ｔ７００ 级碳纤维ꎬ分别将 其编号为 ＣＦ１、ＣＦ２ 和 ＣＦ３ꎮ 上浆量为 １������ ０％ ~ １������ ５％ꎮ
采用拉挤工艺将碳纤维制备成复合芯棒ꎬ所用 树脂为国产常熟佳发化学有限责任公司生产的 ＪＥｈ￣ ０１２ 改性多元缩水甘油胺耐高温环氧树脂和改性四 氢苯酐固化剂ꎬ促进剂为上海理亿科技发展有限公 司生产的 ＬＭＹ￣２４０４ 改性液态咪唑促进剂ꎬ脱模剂 为美国 ＡＸＥＬ 公司生产的 ＩＮＴ￣１８９０Ｍꎬ上述四组分 的质量比为 １００ ∶１３０ ∶８ ∶１ꎮ 玻璃纤维为中国巨石股 份有限公司生产的 １２００ ｔｅｘ 无捻外抽 Ｓ４Ｃ 玻纤ꎮ 拉 挤模具温度为 １８０ ℃ ~ ２００ ℃ ꎬ后固化温度为 ２００ ℃ ~ ２３０ ℃ ꎮ
２������ ２ 实验设备及方法
碳纤维以复丝形式按照 ＧＢ / Ｔ ３３６２—２００５ 进行 拉伸强度测试ꎬ测试仪器为 Ｉｎｓｔｒｏｎ ２２８２ 电子万能材 料试验机ꎻ复合芯棒按照 ＧＢ / Ｔ ２９３２４—２０１２ 进行拉 伸强度测试ꎬ测试仪器采用 ＷＤＷ￣Ｅ２０００ 微机控制
收稿日期: ２０１７￣１２￣２１ 基金项目: 内蒙古自治区科技重大专项课题 “ 国产碳纤维在复合材料导线中的应用技术研究” ( ５４５５ＤＷ１６０００１) ꎻ 国家电网公司科技
