无线电综合测试仪操作规范
无线电综测仪检测对讲机的方法

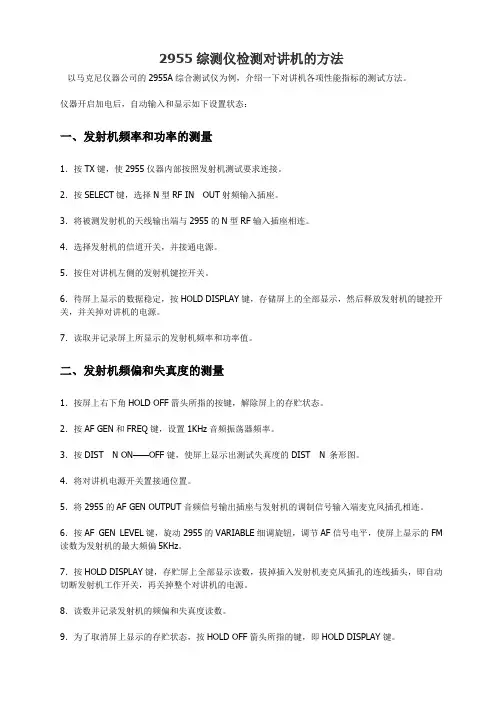

2955综测仪检测对讲机的方法以马克尼仪器公司的2955A综合测试仪为例，介绍一下对讲机各项性能指标的测试方法。
仪器开启加电后，自动输入和显示如下设置状态：一、发射机频率和功率的测量1．按TX键，使2955仪器内部按照发射机测试要求连接。
2．按SELECT键，选择N型RF IN OUT射频输入插座。
3．将被测发射机的天线输出端与2955的N型RF输入插座相连。
4．选择发射机的信道开关，并接通电源。
5．按住对讲机左侧的发射机键控开关。
6．待屏上显示的数据稳定，按HOLD DISPLAY键，存储屏上的全部显示，然后释放发射机的键控开关，并关掉对讲机的电源。
7．读取并记录屏上所显示的发射机频率和功率值。
二、发射机频偏和失真度的测量1．按屏上右下角HOLD OFF箭头所指的按键，解除屏上的存贮状态。
2．按AF GEN和FREQ键，设置1KHz音频振荡器频率。
3．按DIST N ON——OFF键，使屏上显示出测试失真度的DIST N 条形图。
4．将对讲机电源开关置接通位置。
5．将2955的AF GEN OUTPUT音频信号输出插座与发射机的调制信号输入端麦克风插孔相连。
6．按AF GEN LEVEL键，旋动2955的VARIABLE细调旋钮，调节AF信号电平，使屏上显示的FM 读数为发射机的最大频偏5KHz。
7．按HOLD DISPLAY键，存贮屏上全部显示读数，拔掉插入发射机麦克风插孔的连线插头，即自动切断发射机工作开关，再关掉整个对讲机的电源。
8．读数并记录发射机的频偏和失真度读数。
9．为了取消屏上显示的存贮状态，按HOLD OFF箭头所指的键，即HOLD DISPLAY键。
三、过频偏的检查1．按SCOPE键，屏幕的下半部分为显示频偏的示波器。
2．减小扫描速度为1S DIV，减小垂直刻度已得到±6KHz的频偏，按SINGLE键，选用单次扫描。
3．将2955的AF GEN OUTPUT音频信号输出插座与发射机的调制信号出入端麦克风插孔相连，接通被测发射机电源。
综合测试仪操作规程

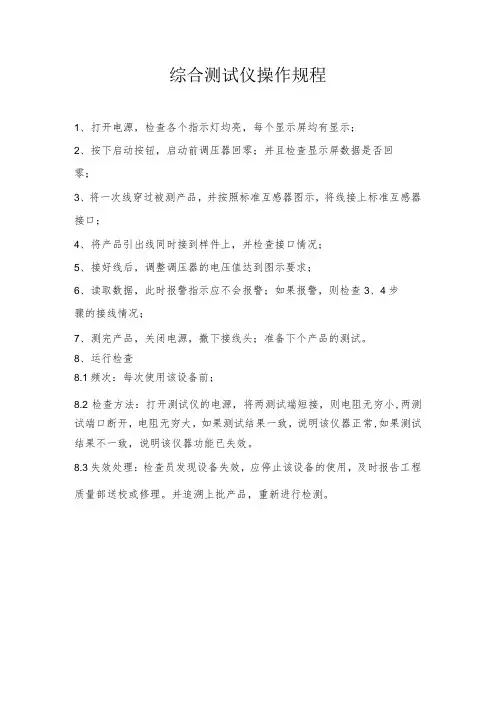

综合测试仪操作规程
1、打开电源，检查各个指示灯均亮，每个显示屏均有显示；
2、按下启动按钮，启动前调压器回零；并且检查显示屏数据是否回
零；
3、将一次线穿过被测产品，并按照标准互感器图示，将线接上标准互感器接口；
4、将产品引出线同时接到样件上，并检查接口情况；
5、接好线后，调整调压器的电压值达到图示要求；
6、读取数据，此时报警指示应不会报警；如果报警，则检查3、4步
骤的接线情况；
7、测完产品，关闭电源，撤下接线头；准备下个产品的测试。
8、运行检查
8.1频次：每次使用该设备前；
8.2检查方法：打开测试仪的电源，将两测试端短接，则电阻无穷小,两测试端口断开，电阻无穷大，如果测试结果一致，说明该仪器正常,如果测试结果不一致，说明该仪器功能已失效。
8.3失效处理：检查员发现设备失效，应停止该设备的使用，及时报告工程质量部送校或修理。
并追溯上批产品，重新进行检测。
无线电综合测试仪使用攻略
实战综合测试仪—无线电综合测试仪使用攻略（上）类别：测试仪表阅读：884引言无线电综合测试仪是集多种射频仪器和常规电子测量仪器功能为一体的多功能仪器。
综合测试仪通常会集成有频率计、功率计、射频信号发生器、音频信号发生器、调制度计、信纳比仪、数字电压表、失真度计等常规功能，有的还具有频谱仪、示波器、接收机、跟腙信号源、信令分析、模拟基站、专用测试模式等高级功能。
由于综合测试仪功能多，往往一台仪器就能完成对讲机的发射和接收指标的检测和调校，所以它在业余无线电爱好者的心目中有很高的地位，颇有神兵利器的光环，很多业余无线电爱好者甚至认为，经过综合测试仪调整的二手对讲机就具有产品性能和质量的保证。
本文中，我们来了解一下它的功能及使用。
1.常见功能概述频率计：频率计数器可以测量发射机的载频实际频率，以了解载频误差。
不同制式的发射机对载频误差的要求是不同的，例如，常规FM调频对讲机频率偏差1 kHz问题不大，但是SSB单边带调制偏差2OOHz，声音就明显变调了。
综合测试仪的频率计功能与常规独立频率计相比多了自动误差计算功能，很多综合测试仪可以直接显示载频误差值，无需用户自己再做加减法，该功能对自动化测试和批量测试很有帮助。
此外，有的综合测试仪支持对一些特殊的TDMA时分多址信号，如GSM、TETRA、IDEN、MOTITHBO以及ODMA/WCDMA信号的频率计数，由于这些信号大多不是连续的，所以常规频率计无法对其直接测量。
射频功率计：综合测试仪的射频功率计功能类似终端式功率计（只能用于功率的测量，不能用来测量天线的驻波比）。
目前主流的综合测试仪都是程控数字化产品，所以功率计的测量结果也是直接数字读出的，并且可以选择W或dBm等常用单位，免除了用户换算之苦。
与传统指针式功率计相比，综合测试仪的数字功率计具有量程厂、读数方便、单位灵活的特点，尤其在小功率的测量万面，比指针式驻波比功率计的性能好得多。
此外，有的综合测试仪支持TDMA和ODMA信号的专项功率测量，这是常规通用功率计所不具各的功能。
EE5113无线电综合测试仪3-2
RF Level
调节光标到射频电平Mod Type， 根据所测电台的调制方式来选择 EE5113的输出调制类型，一般 以调频方式居多，即 FM Mod。
Mod Type
2
典型应用
对于调频电台 常用的调制输出设置为： 1kHz调制频率 3kHz调制频偏
调制频率
调制频偏
3
典型应用
调制频率 调幅度 对调幅电台 常用的调制输出设置为： 1kHz调制频率 30%调幅度
一个由测试或者检验人员根据电台的特性自行做的的一个调试工具。
★标准连接适用于电台性能测试或出厂检验！
7
示波器
EE5113
电台电源
电台天线 端口
调试控制 开关
电台测试 记录
电台
6
典型应用
如上图实物连接：
①电台天线端口直接连接到EE5113的N型连接端口， ②电台的喇叭输出通过控制板连接到EE5113的音频输入端口， ③电台的MIC调制输入通过控制板连接到EE5113的音频输出端口， ④电台的数传输出通过控制板连接到示波器的一个直流耦合通道。 ⑤控制板连接电台的相关接口，实现发射，接收，内/外数传等，这是
4
典型应用
输出电平
若设置参数正确，此 时电台的扬声器应发 出1kHz纯真的声音， 逐渐减小输出信号的 电平，直到扬声器发 出的1kHz声音越来 越嘈杂，直到几乎听 不清为止。（这里可 以采用步长来改变输 出的电平，方便。） 此时的EE5113输出 电平接近电台的实际 灵敏度值。
5
典型应用
6 电台性能指标测试
典型应用

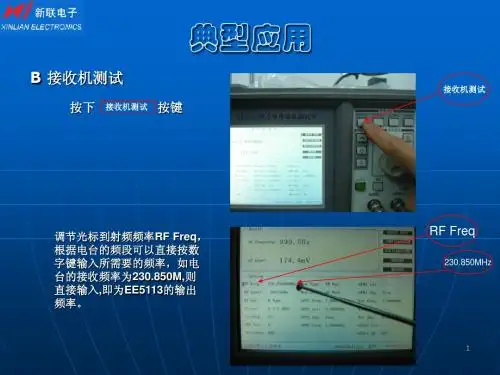

B 接收机测试
按下
接收机测试 接收机测试
按键
调节光标到射频频率RF Freq， 根据电台的频段可以直接按数 字键输入所需要的频率，如电 台的接收频率为230.850M,则 直接输入,即为EE5113的输出 频率。
中电科仪器仪表有限公司AV4945B C无线电通信综合测试仪用户手册说明书
AV4945B/C无线电通信综合测试仪用户手册中电科仪器仪表有限公司前言非常感谢您选择、使用中电科仪器仪表有限公司研制、生产的A V4945B/C无线电通信综合测试仪！本产品集高、精、尖于一体，在同类产品中有较高的性价比。
我们以最大限度满足您的需求为己任，为您提供高品质的测量仪器，同时带给您一流的售后服务。
我们的一贯宗旨是“质量优良，服务周到”，提供满意的产品和服务是我们对用户的承诺，我们竭诚欢迎您的垂询，联系方式：网 址 电子信箱***************地 址 山东省青岛市经济技术开发区香江路98号邮 编 266555本手册介绍了中电科仪器仪表有限公司研制、生产的A V4945B/C无线电通信综合测试仪的用途、性能特性、基本工作原理、使用方法、使用注意事项等内容，以帮助您尽快熟悉和掌握仪器的操作方法和使用要点。
为方便您熟练使用该仪器，请仔细阅读本手册，并正确按照手册指导操作。
由于时间紧迫和笔者水平有限，文字中疏漏和不当之处，恳请各位用户批评指正！由于我们的工作失误给您造成的不便我们深表歉意。
声明：本手册是《AV4945B/C无线电通信综合测试仪用户手册》第二版，版本号是A.2。
本手册中的内容如有变更，恕不另行通知。
本手册内容及所用术语解释权属于中电科仪器仪表有限公司。
本手册版权属于中电科仪器仪表有限公司，任何单位或个人非经本所授权，不得对本手册内容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，中电科仪器仪表有限公司保留对侵权者追究法律责任的权利。
编者2015年12月04日目 录第一章概述 ------------------------------------------------------------------------- 1第一篇使用说明 --------------------------------------------------------------------- 5第二章仪器基本说明 ----------------------------------------------------------------- 6第一节初次加电说明 -----------------------------------------------------------------------------------------6第二节仪器外观和前面板说明 -----------------------------------------------------------------------------------6第三节后面板说明--------------------------------------------------------------------------------------------------8第三章按键菜单说明 ---------------------------------------------------------------- 11第一节数据输入键------------------------------------------------------------------------------------------------ 11第二节功能键------------------------------------------------------------------------------------------------------ 11第三节用户界面介绍--------------------------------------------------------------------------------------------- 12第四章操作指南 -------------------------------------------------------------------- 26第一节射频发射--------------------------------------------------------------------------------------------------- 26第二节射频接收--------------------------------------------------------------------------------------------------- 28第三节宽带功率测量--------------------------------------------------------------------------------------------- 30第四节扫频频谱--------------------------------------------------------------------------------------------------- 31第五节实时信号分析--------------------------------------------------------------------------------------------- 32第六节音频发生--------------------------------------------------------------------------------------------------- 33第七节音频分析--------------------------------------------------------------------------------------------------- 34第八节误码测量--------------------------------------------------------------------------------------------------- 34第九节示波器------------------------------------------------------------------------------------------------------ 35第十节自动测试--------------------------------------------------------------------------------------------------- 36第二篇技术说明 -------------------------------------------------------------------- 38第五章工作原理 -------------------------------------------------------------------- 39第一节整机工作原理--------------------------------------------------------------------------------------------- 39第二节射频变频模块工作原理 --------------------------------------------------------------------------------- 42第三节数字处理模块工作原理 --------------------------------------------------------------------------------- 43第六章技术指标及测试方法----------------------------------------------------------- 45第一节主要技术指标--------------------------------------------------------------------------------------------- 45第二节测试方法--------------------------------------------------------------------------------------------------- 50第三节指标测试结果对照表 ------------------------------------------------------------------------------------ 67第三篇维修说明 -------------------------------------------------------------------- 72第七章维护和维修 ------------------------------------------------------------------ 73第一节维护保养--------------------------------------------------------------------------------------------------- 73第二节一般维修--------------------------------------------------------------------------------------------------- 73附录 A --------------------------------------------------------------------------- 75第一章 概述欢迎您使用中电科仪器仪表有限公司研制生产的A V4945B/C无线电通信综合测试仪。

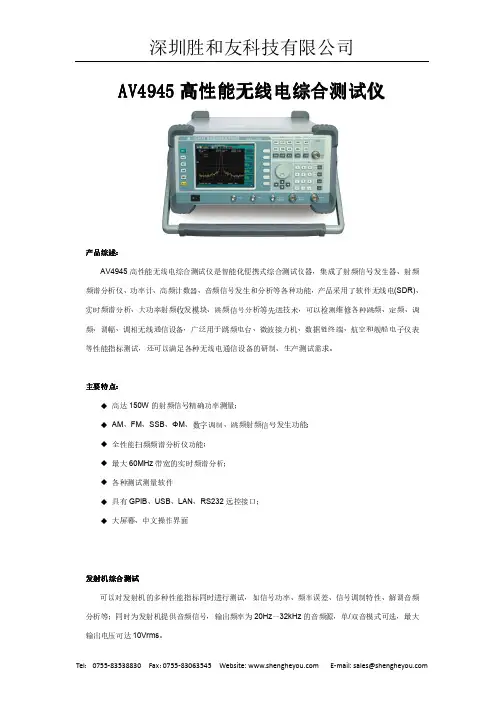

AV4945 高性能无线电综合测试仪使用手册说明书
AV4945高性能无线电综合测试仪产品综述：AV4945高性能无线电综合测试仪是智能化便携式综合测试仪器，集成了射频信号发生器、射频频谱分析仪、功率计、高频计数器、音频信号发生和分析等各种功能，产品采用了软件无线电(SDR)、实时频谱分析、大功率射频收发模块、跳频信号分析等先进技术，可以检测维修各种跳频、定频、调频、调幅、调相无线通信设备，广泛用于跳频电台、微波接力机、数据链终端、航空和舰船电子仪表等性能指标测试，还可以满足各种无线电通信设备的研制、生产测试需求。
主要特点：◆高达150W的射频信号精确功率测量；◆AM、FM、SSB、ΦM、数字调制、跳频射频信号发生功能；◆全性能扫频频谱分析仪功能；◆最大60MHz带宽的实时频谱分析；◆各种测试测量软件◆具有GPIB、USB、LAN、RS232远控接口；◆大屏幕、中文操作界面发射机综合测试可以对发射机的多种性能指标同时进行测试，如信号功率、频率误差、信号调制特性、解调音频分析等；同时为发射机提供音频信号，输出频率为20Hz～32kHz的音频源，单/双音模式可选，最大输出电压可达10Vrms。
接收机综合测试发射射频频率范围为400kHz～1GHz，可以进行调频、调幅、SSB、调相，选件可以提供数字调制以及跳频信号，频率分辨率达到1Hz；同时对接收机的解调音频进行分析，可以同时精确测量音频频率、电压、失真度、信纳比等音频信号指标。
实时频谱测量实时频谱的最大分析带宽为60MHz，具有三维频谱显示等多域分析功能，可以根据信号的频域信息进行实时触发，解决了跳频通信中跳频带宽、跳频速率、跳频信号功率和信道切换时间等跳频参数的测量难题。
扫频频谱测量扫频频谱的频率范围为100kHz～1GHz，具有宽频带、高分辨率、高灵敏度、动态范围大等特点；可方便地获得时域测量中不易得到的独特信息，如频谱纯度、信号失真、寄生、交调等各种参数。
邻道功率测量邻道功率是评估带内通道外性能的重要指标，邻道功率测试是为了确保发射机没有干扰邻近的交替通道。
无线电测量实验的操作步骤与注意事项
无线电测量实验的操作步骤与注意事项无线电测量是一种常见的实验方法，广泛应用于电子学、通信工程等领域。
在进行无线电测量实验时，为了获得准确的测量结果并确保实验安全进行，有一些操作步骤和注意事项是需要遵守的。
一、实验前的准备工作进行无线电测量实验前，首先要对实验器材进行检查和准备。
检查实验设备是否齐全，如示波器、信号源、天线等，确保它们的正常工作状态。
同时，还应核对所需的测量电压、电流范围是否与实验要求相符。
二、无线电测量实验操作步骤1. 设置实验装置：根据实验要求，正确连接实验装置和所需的测量仪器。
如需要使用信号源，将信号源输出与被测电路相连。
若使用示波器，将示波器的探头正确接入被测电路。
2. 调整仪器参数：根据实验目的，调整示波器的水平、垂直分辨率和触发电平等参数，确保示波器显示的波形清晰可见，并保证测量结果的准确性。
3. 测量被测量：调整信号源的输出频率、幅度等参数，观察示波器上的波形变化，并记录相关数据。
根据实验目的，调整信号源的频率范围和幅度范围，以确保准确测量到所需的信号。
4. 分析测量结果：根据实验目的，对测量结果进行分析和记录。
可采用数学工具和仪器，如频谱分析仪，对测得的信号进行进一步分析。
在分析测量结果时，要注意对信噪比、谐波失真等参数的评估。
5. 实验结束：实验完成后，要注意关闭所有仪器，切断电源，并将实验装置恢复到初始状态。
清理实验场地，保持实验环境整洁，确保无线电测量实验设备良好存放。
三、注意事项1. 安全操作：在进行无线电测量实验时，要注意安全操作，避免触电、短路等意外事故发生。
正确使用接地线，确保实验设备的良好接地，保证实验过程的安全性。
2. 防止干扰：无线电测量实验易受到外界干扰，因此要注意实验环境的选择和设置。
远离大功率电子设备、强电磁辐射区域，确保实验环境的电磁噪声尽可能小。
同时，也要避免实验装置之间的互相干扰。
3. 调整仪器参数：在进行无线电测量实验时，正确调整仪器参数是确保测量结果准确的关键。
19综合测试仪操作规范(二)
2.3.综合测试功能的设置：
2.3.1.系统设置完后按SET(设置)键进行变压器代号设置:在数字键中输入相应金田料号按ENTER键确认.当光标移至标准骨架时，窗口显示为：标准骨架：YES(是)、NO(否)，按MEU-L、MEU-R键，在2条目中选择一项(骨架脚位数两边相等视为标准骨架,否则视为非标准骨架)，按ENTER键确认.然后输入变压器总脚数.
4、资料提取：
按MEU-L、MEU-R(菜单选择)键选择所需提取料号，按[Enter]键确认.
5、资料删除：
5.1.全部资料的清除：在按SYS键进入系统设置屏后，光标移ALL DELID(全部编程资料清除)项,按[Enter]键确认进入编程资料删除屏,用MEU-L、MEU-R(菜单选择)键选定为YES,并按[Enter]键确认.
制定部门
品管课
发行日期
2010-06-01
编号
WI-PG-19
标题
综合测试仪操作规范(二)
版本
A/0
页次
4-3
2.3.2.绕组设置:变压器代号设置屏各项设置完,按PG-DN(下一屏)键进入变压器绕组设置屏.如为标准骨架,先输入产品电感脚位，然后再输入各绕组起始脚位即可。如为非标准骨架,按以上要求输入时,还须输入相对应的治具超始脚位.
2.2.7.测试间歇时间(TP):按数字键设定一定的延迟时间(0.0-20.0秒),按ENTER键确认.
2.2.8.治具延迟时间(Td):按数字键设定一定的延迟时间(0.00-2.00秒),按ENTER键确认.
2.2.9.不合格处理(NOGO)：在CONT(继续)、STOP(停止)中选择CONT(继续)按ENTER键确认.
MT8801C综合测试仪操作使用手册
MT8801C综合测试仪操作使用手册1. 介绍MT8801C综合测试仪是用于无线通信设备测试的专业测试仪器，可用于测试GSM、WCDMA、TD-SCDMA、LTE等多种通信标准的设备。
本手册将介绍MT8801C综合测试仪的基本操作和使用方法。
2. 准备工作在使用MT8801C综合测试仪前，请确保设备已经接通电源，并且连接了相应的测试信号源和被测设备。
同时，请将测试仪器放置在平稳的地面上，并且避免阳光直射和潮湿环境。
3. 基本操作接通电源后，按下电源开关，测试仪器将会启动，并且进入待机状态。
在待机状态下，您可以通过菜单键和触摸屏来选择相应的测试项目和参数设置。
通过旋钮和按键，您可以调整各种测试参数和功能设置。
4. 使用方法在选择测试项目后，您可以按下开始测试键，测试仪器将开始对被测设备进行测试。
在测试过程中，您可以通过屏幕上显示的测试结果来进行判断，并且可以记录相应的数据。
在测试完毕后，您可以通过打印机或者USB接口来输出测试报告和数据。
5. 注意事项在使用MT8801C综合测试仪时，请务必按照指示进行操作，并且避免超出设备的测量范围。
在连接测试信号源和被测设备时，请确保连接正确，并且检查好各项接口是否牢固。
在测试过程中，如果发现异常情况，请停止测试，并及时联系维修人员。
6. 维护保养为了保证测试仪器的正常使用，建议定期对设备进行清洁和校准。
在长时间不使用时，请将测试仪器放置在干燥通风的地方，并且避免灰尘和湿气的影响。
本手册为MT8801C综合测试仪的基本操作使用手册，如需了解更多详细信息，请参考设备的使用说明书或者咨询专业人员。
对于MT8801C综合测试仪的操作和使用，我们继续探讨其功能和注意事项。
7. 功能介绍MT8801C综合测试仪具有广泛的测试功能，包括但不限于信号发生、功率测量、频谱分析、时序分析、误码率测试等。
该测试仪器可以满足不同通信标准设备的测试需求，具有较高的灵敏度和准确性。
通过使用MT8801C综合测试仪，用户可以进行多种通信技术的测试和分析，提高设备的性能和可靠性。
综合测试仪指标安全操作及保养规程
综合测试仪指标安全操作及保养规程综合测试仪是一种用于测试和测量电气系统的仪器，通常用于工业、科研、医疗等领域。
使用综合测试仪需要严格遵循安全操作规程，以确保人员和设备的安全，并延长仪器的使用寿命。
本文将介绍如何安全操作和进行维护保养综合测试仪。
安全操作规程1. 电源连接在连接电源之前，请确保线缆没有破损、电压符合电气系统设备的要求和连接端子没有短路。
在连接电源时，应先连接地线，然后插入电源线，最后打开电源开关。
在断电时，应先关闭电源开关，然后拔出电源线，最后解除地线连接。
2. 保护设备连接在使用综合测试仪时，需要将测试仪连接到测试设备上。
在连接保护设备时，应先将测试仪置于维护状态，以免误伤人员或导致损坏测试仪器。
当需要连接保护设备时，应先关闭保护设备并使用合适的安全连接装置将测试仪与设备连接起来。
3. 操作规程在进行实验前，应认真要求检查仪器。
在操作时，应根据实验要求进行仪器设置，并严格按照实验操作流程进行操作。
在实验中要认真观察并掌握仪器的各种指示灯和显示器的变化，及时记录和分析数据。
在使用综合测试仪时，遵循以下安全操作规程：•在操作过程中不能随意拆卸控制设备，以免造成误伤或设备损坏；•禁止在湿润的环境下操作设备，以免触电；•在拆卸设备时，应使用专用工具，避免因使用错误工具，导致仪器损坏或人员伤害；•在进行实验时，应保持专注，并避免干扰或不必要的谈话。
4. 仪器存放在使用完综合测试仪后，应将所有组件和附件放回原位。
将仪器存放在干燥、阴凉的地方，避免阳光直射，以延长仪器的使用寿命。
维护保养规程良好的维护保养将延长综合测试仪的使用寿命，并确保其正常运行。
以下是至关重要的维护保养规程：1. 清洁和保护维护保养应始于仪器的清洁，可使用干净的布和酒精清洁仪器，千万不要使用水洗或擦拭仪器，以免受潮损坏。
应使用专用的防护装置和密封装置保护仪器。
2. 保养电缆使用前应检查电缆情况，若电缆破损或有裸露线，应及时更换或修理。
无线电计量测试安全操作及保养规程
无线电计量测试安全操作及保养规程前言无线电计量测试是一项关键的工作，通过该项测试，可以保证无线电设备的正常运行和通信质量。
然而，这项测试工作也存在一定的风险和危险性，如果操作不当或者设备失灵，可能会引发意外事故，甚至导致人身伤害。
因此，本文将重点介绍无线电计量测试的安全操作及保养规程，以期确保测试工作的安全和有效进行。
安全操作规程1. 实施前的准备工作在进行无线电计量测试之前，必须确保所有的测试设备和仪器都经过了严格的检查和维护，以保证其正常运行和准确性。
同时，也要做好以下准备工作：1.检查测试场地和设备的环境是否满足安全要求。
如：是否存在易燃易爆物品、高温高压设备，是否有防护措施等；2.确定测试区域和测试路径，尤其是测试设备还在运行状态下进行测试时必须保持一个安全距离；3.个人防护必须要到位，包括穿戴符合安全规范的防护服、手套、头盔、面罩等。
2. 操作过程中的安全事项在测试过程中，必须严格遵守以下安全事项：1.禁止喧哗、嬉闹、吃东西等行为，以保持安静的操作环境；2.禁止将测试设备接近电源线或其他高压设备、金属物体等；3.在进行高电压测量时，必须使用带有误差保护功能的测量仪器；4.在进行电磁辐射测量时，必须使用合适的抗干扰仪器，并保持安全距离；5.在进行放射性测量时，必须使用防辐射仪器，并避免身体接触放射源。
3. 操作后的安全规范在操作结束后，必须做好以下安全规范：1.及时切断测试设备的电源，并清除工作现场，防止设备和人员受到误伤；2.对测试设备进行维护保养，确保其运行在最佳状态；3.将测试数据及时备份，并保证数据的安全可靠性。
保养规程无线电计量测试设备的保养工作直接关系到设备的使用寿命和测试的准确度。
因此，必须采取有效的措施进行保养，以确保设备的正常运行和准确性。
1. 保养前的准备工作在进行保养之前，必须按照以下要求做好准备工作：1.根据设备的保养手册，参照保养流程，制定保养计划；2.对设备进行初步查看和清洁，排除明显的故障；3.对设备进行完全的停机检查，保证设备安全。
无线电综合测试仪安全操作及保养规程
无线电综合测试仪安全操作及保养规程1. 前言无线电综合测试仪是一种用于测试各种无线电设备的仪器，在无线电维修、调试、研发等领域有着广泛的应用。
但是，在使用无线电综合测试仪的过程中，一定要注意安全操作，否则会对操作人员和设备造成伤害。
因此，本文主要介绍无线电综合测试仪的安全操作及保养规程。
2. 安全操作规程2.1. 操作前准备在操作无线电综合测试仪前，一定要确认测试仪的工作状态，检查各个部件是否安装到位并牢固。
在连接被测设备之前，一定要检查被测设备的电压、频率、功率等参数、是否符合测试仪的规格要求。
同时，如果被测试设备涉及高压电路等安全性较高的部分，一定要切断电源，在确保安全的情况下进行操作。
2.2. 使用注意事项在使用无线电综合测试仪的过程中，需要注意以下几点：1.保持测试仪与被测试设备的接口保持干净，防止出现连接时的阻抗问题、不良接触等问题。
2.避免使用导电物品触碰测试仪表面或接口处，避免因静电干扰等问题导致测试结果不准确。
3.避免出现过大或过小的测试信号，避免在使用时超过测试仪器的额定参数，从根源上减小了设备的风险。
4.将耳机的音量调小，避免因高音量声音给听觉造成过度刺激。
5.避免测试设备受到机械振动或碰撞，否则可能会导致测试仪器的短路、断路等故障。
2.3. 结束操作在测试结束后，一定要按照正确的程序关闭测试仪器和被测设备，避免设备损坏。
同时，在测试仪器断电之前，要等待设备完全停止运行。
3. 保养规程在日常工作中，正确的保养无线电综合测试仪可以有效延长其使用寿命。
具体来说，主要有以下几点：3.1. 清洁在日常使用中，需要定期对测试仪器外壳进行清洁。
首先，使用软布或毛刷清理测试仪器的外壳和键盘，避免灰尘、污垢等影响外观和使用。
其次，定期使用压缩空气将内部灰尘吹除，避免灰尘进入测试仪器内部。
3.2. 维护无线电综合测试仪器由于运行中可能产生热量，因此在长时间使用后，设备内部可能会产生一些磨损。
因此，需要定期检查机器的内部部件是否有松动、损坏等情况，及时维修或更换故障的部件，避免影响测试仪器的使用。
无线电综合测试仪操作规范
按“RX”键进入RX TEST屏后设置参数：
RF Gen Freq：设置为电台发射频点
Amplitude调至为SINAD为12db时候的值为灵敏度值，看此值是否在标准范围内
3.2.4频谱仪功能使用
在“To Screen”下选择SPEC ANL进入SPECTRUM ANALYZER
编制
郝士军
审核
批准
发行日期
3.1.2利用Agilent 82357B USB/GPIB interface将无线电综合测试仪与测试电脑连接，并安装相应的驱动程序，读取相应设备地址
3.接电台DB9端子
3.2仪器操作说明
3.2.1打开仪器电源
3.2.2发射测试：
①按“TX”键进入TX TEST屏后设置参数：
在“Controls”下选择相应的输入端口RF In/Ant
在“Center Freq”下设置待测的中心频率
根据带测的信号功率在“Ref Level”下设置合适的参考功率
在“Span”下设置水平显示范围
读取LV1处值，与标准值比较
3.3.仪器使用注意事项
如果与软件配合使用仪器，则需要在软件中输入仪器的地址；并选择与电台相连的串口的端口
文件类型
仪器名称
文件编号
版次
页码
仪器作业指导书
无线电综合测试仪
1/1
1.目的
为规范仪器使用操作，确保元器件、成品品质，延长仪器使用寿命，保障测试安全。
2.适用范围
适用于HP8920A无线电综合测试仪的操作和管理。
3.仪器测试操作（主要用于电台测试）
3.1仪器测试前准备工作
3.1.1将被测电台加13.8V，测试仪用三芯电源线连接220V
无线电综合测试仪培训教材(PDF 53页)
中南民航空管技术装备公司
AM调制度
中南民航空管技术装备公司
AM调制信号频谱
v0 (t ) = Vm 0 cos ω c t + M aVm 0 cos Ωt cos ω c t
= Vm 0 cos ω c t + 1 1 M aVm 0 cos(ω c + Ω )t + M aVm 0 cos(ω c − Ω )t 2 2
单音AM调制时调幅信号的频谱有三个分量组成: a)角频率为ωc的载波分量 b) 角频率为(ωc+Ω)的上边频分量 c) 角频率为(ωc-Ω)的下边频分量
中南民航空管技术装备公司
AM调制信号频谱图
中南民航空管技术装备公司
三种振幅调制信号
中南民航空管技术装备公司
调幅波中的功率关系
中南民航空管技术装备公司
中南民航空管技术装备公司
测量发射机调制度、失真度
(1)综合测试仪CMC的RF IN/OUT接发射机的RF OUT (2)在CMC中选TX TEST项，设置发射机的频率 (3)给发射机接通电源 (4)将综测仪音频项设置为1KHz，-10dBm，并且通过音频输出 接口与发射机音频输出接口相连 (5)给发射机送一个PTT信号，时间不可太长 (6)在CMC中读取调制度、失真度 (7)在综测仪观察解调波的波形
中南民航空管技术装备公司
腔体滤波器的调谐
中南民航空管技术装备公司
2945综测仪音频测试
中南民航空管技术装备公司
2945综测仪音频测试
按AF TEST键，显示音频测试界面 按HELP／SETUP键，选择屏幕右边SETUP菜单键、再选择 setup page2菜单键，当显示Audio Letel measured in：Volts dBv dBm Watts选择测量电平单位，接着按 Return键返回到音频测试工作界面 音频线路输入接综测议AF INPUT（BNC接口），观看此时 音频输出值（对方送来的）得所测的电平值
无线电计量安全操作及保养规程
无线电计量安全操作及保养规程一、前言无线电测量设备是科研、生产、工程中不可或缺的工具，其性能对于实验结果及产品质量具有决定作用。
为保障工作安全，保证测量设备的计量准确性和长期稳定性，特制定此规程。
二、安全操作规程2.1 设备运输及布放1.无线电计量设备运输时应防止震动和挤压，严禁摔打或碰撞。
设备搬回实验室后，必须仔细地守形式检查现场，落实设备安装位置。
2.要求仪表布置在干燥、无磁场干扰、通风良好、温度稳定的地方。
3.设备的安装应避免在磁场和电场、强噪声播放环境中，同时不应将其直接安装在震动较大的机械设备附近。
2.2 设备使用规程1.入手操作设备前，先了解清楚设备基本原理及使用方法。
2.操作设备前应检查各部位的紧固状态，阻尼、振动等装置是否正常。
3.操作过程中要注意各部分运转状态，定期观察设备是否在正常的工作环境中。
4.合理使用各种附件，严禁私自打开设备，禁止对设备进行各类更改。
2.3 设备停止及关机规程1.停止使用后，应及时将仪器仪表摆正，避免在停止时遇到突然的震动或挤压。
2.关机前要注意将所有控制开关调整至“关”位，断电并卸下电源线。
3.关机绝要注意把所有的设备、附件、线缆等都整齐地归好类后，装入原有包装箱中，妥善保管。
三、保养规程3.1 设备保养1.设备应保持干燥、清洁、无尘、无腐蚀剂及油污等影响设备使用的物质。
平时应避免长时间放置、使用后要及时清理各个部位的异物。
2.长期不使用时，应用防尘布把设备、附件和线缆全部包好存放。
3.2 设备校验及定期检查1.定期校验是保证测量仪器的精度和可靠性的必要措施。
在实验室使用和定期校验前后应对设备一一验收。
2.对于容易产生磁场、电场的环境，应加强定期检查及清洁维护，保持各个部位的紧固情况。
四、总结以上即为本规程的全部内容。
无线电计量设备具有非常精细的测量结构和不可替代的测量功能，采用此种设备的实验人员或技术工程师，须遵照此操作规程操作，机器才能有效保持长期精确度和稳定性，以达到最好的测量效果。
实验一、综合测试仪使用说明
综合测试仪使用说明一、主要用途及特点HD6618综合测试仪是由选频放大器、微波频率计、功率计、扫频图示仪组成的综合测试教学系统。
本仪器为通用型仪器可广泛用于5-2700MHz范围内各种无线电网络、接收和发射设备的扫频动态测试。
如有源、无源四端网络，滤波器，放大器等传输特性和反射特性的测量。
本仪器具有优良的特点，可满足室内外的不同工作环境：频带宽，可进行全频二次扫频，满足宽带测试要求；也可进行窄带扫频和给出稳点的点频作为信号源之用。
是高等院校的基础测试配套产品。
1、产品使用前的校准按图5连接后打开电源，适当调节辉度，调节仪器背面的X轴增益和X轴位移，使扫描基线出现，长度大于18格。
按下Y轴衰减×10的按键，调节Y轴增益和位移，使图形显示在屏幕中央，置仪器后面板的断续开关为断续状态，输出衰减器置于0dB，扫频宽度调至最大。
按入100MHz标记按键，调节频标幅度适中，此时屏幕上显示出如图5所示的图形。
微调显示器Y轴增益，使方块图形的高度约为10-12格。
当工作频段开关置于5-1000MHz 时，图形上先显示出零拍标记，随后第一个大标记为100MHz；当工作频段开关置于2000M-2700M，图形显示的第一个大标记为2000MHz，按下10MHz标记按键，可以计数出2010MHz、2020MHz……，当窄带使用时，可将扫频宽度减少，按下1MHz标记按键，可以用1MHz为间隔计数频率。
无论在第一频段还是在第二频段，其扫频平坦度在全扫时均应在±0.3dB之内。
2、功率和频率的计量2．1功率的计量本系统自带功率测量功能，先按图6连接好功率测量，置本仪器的连续/断续开关为连续状态，输出衰减置于0dB，扫频宽度调至最小（接近单频），调节功能按键，使P和mW 指示灯点亮，调节你想输出信号的频率，测试其功率。
注意此功率计的测量范围，如果送入信号功率值大于其测量范围的最大值，数码管显示“P P P P P”，如果送入信号功率值小于其测量范围值的最小值，数码显示“―――――”。
无线电计量仪器安全操作及保养规程
无线电计量仪器安全操作及保养规程1. 前言无线电计量仪器是测量射频信号参数的重要工具。
它具有灵敏度高、精度高、扩展性强等优点。
然而，如果不正确地使用和维护这些设备，则可能产生危险。
本文旨在提供无线电计量仪器的操作和保养方面的一些基本知识，以确保安全使用和延长设备寿命。
2. 安全操作2.1. 选择正确的设备在操作无线电计量仪器之前，必须确保使用正确的设备。
不同的仪器适用于不同的频段和功率等级。
因此，在使用前应检查设备的技术规格，并确保它们与正在进行的测量相匹配。
2.2. 防止超出最大功率超过设备的最大功率可能会对设备造成损坏或引起安全问题。
在使用之前，必须仔细了解设备的最大功率，并在操作过程中始终遵循这些限制。
2.3. 确保正确的接地适当的接地是保证安全操作的重要因素。
正确的接地可以防止由于静电放电产生的异常情况。
为了确保准确的接地，建议在室内使用无线电计量仪器时，将其连接到接地插头或接地线上。
2.4. 正确使用测量设备了解操作手册，正确操作无线电计量仪器是保证仪器安全操作的关键。
在使用设备时，应遵循以下操作说明：•确保设备处于关闭状态，并连接所有必要的电缆和配件。
•校准设备，确保其为正确辐射功率和频率。
•经常检查设备以确保其稳定运行。
2.5.防止热量积聚大量的热量可以引起电路板上的零件失效。
在使用设备之前，应确认放置设备的位置有良好的通风条件，并避免在密闭的区域内使用设备。
2.6. 建立安全标准操作程序为了确保无线电计量仪器在操作过程中的安全性，应建立正确的操作程序以及针对危机事件制定响应计划。
在发现任何不正常操作时，应立即停止使用设备，并尽快检查和解决问题。
3. 保养规程3.1. 清洁对无线电计量仪器进行定期清洁是非常重要的。
如果设备积尘，则会对设备的精度、性能产生影响。
建议使用干净的棉布或温水轻轻擦拭仪器表面，以避免刮擦或损坏设备。
3.2. 维护电缆和配件定期检查所有配件和电缆，以确保它们处于良好的工作状态。
综合测试仪操作规范
综合测试仪操作规范综合测试仪（也称为综测仪）是一种用于测试和评估电子设备性能的仪器。
它可以同时测试多种参数，如电流、电压、频率、阻抗等，并对测试结果进行分析和报告。
为了能够正确、有效地操作综测仪，我们需要遵循以下操作规范：1.安全操作在操作综测仪之前，首先确保仪器处于安全状态。
检查仪器的电源线和连接线是否完好无损，是否与地线连接良好。
2.熟悉仪器功能和操作步骤在操作综测仪之前，应该仔细阅读并理解相关的使用说明书和操作手册。
熟悉仪器的各个功能和操作步骤，以确保能够正确地进行测试和操作。
3.校准仪器在进行测试之前，需要对综测仪进行校准。
校准是为了确保仪器的准确性和可靠性。
校准过程可能包括校准信号源、校准参考等。
校准应根据具体仪器的操作手册进行，以确保仪器能够提供准确、可靠的测试结果。
4.连接测试对象将待测试的电子设备正确连接到综测仪上。
检查连接线是否牢固，并确保连接端口的匹配正确。
如果有需要，可以使用适配器或连接器来实现正确的连接。
5.设置测量参数根据需要，设置测量参数。
在综测仪上选择相应的测量模式，并设置合适的测量范围和测量精度。
在设置测量参数时，应该根据待测电子设备的特性和要求来确定。
6.开始测试确认所有设置无误后，可以开始进行测试了。
在进行测试之前，应该确保测试环境稳定，没有干扰源。
在测试过程中，应该仔细观察测试结果，并在必要时进行记录。
7.分析测试结果测试完成后，应该对测试结果进行分析和评估。
根据测试结果，可以判断电子设备的性能是否符合要求。
如果测试结果异常，可能需要进一步排查故障原因。
8.保存和报告将测试结果保存下来，并制作测试报告。
测试报告应包含测试的目的、方法、结果和结论等内容。
测试报告应按照标准的格式进行编写，并提供详细的说明和解释，以便于他人理解和参考。
9.仪器维护和保养定期对综测仪进行维护和保养，以确保仪器的正常运行和长期可靠性。
维护工作可能包括清洁仪器表面、检查电源和连接线、校准仪器等。
