光伏逆变器工作原理

光伏逆变器工作原理

光伏逆变器工作原理

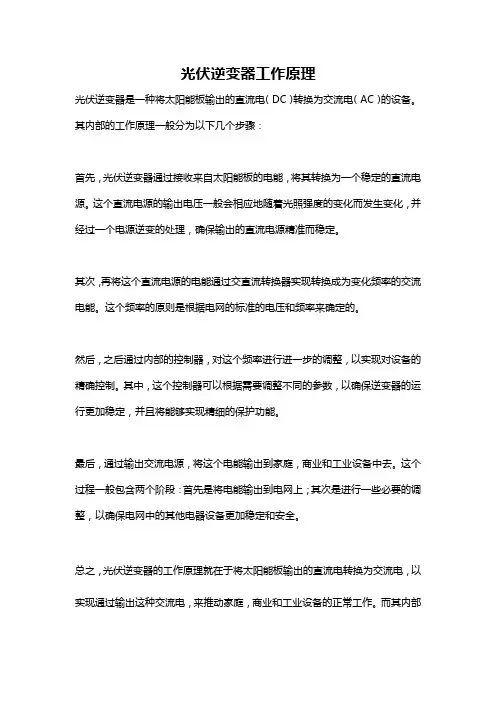

光伏逆变器是一种将太阳能板输出的直流电(DC)转换为交流电(AC)的设备。

其内部的工作原理一般分为以下几个步骤:
首先,光伏逆变器通过接收来自太阳能板的电能,将其转换为一个稳定的直流电源。

这个直流电源的输出电压一般会相应地随着光照强度的变化而发生变化,并经过一个电源逆变的处理,确保输出的直流电源精准而稳定。

其次,再将这个直流电源的电能通过交直流转换器实现转换成为变化频率的交流电能。

这个频率的原则是根据电网的标准的电压和频率来确定的。

然后,之后通过内部的控制器,对这个频率进行进一步的调整,以实现对设备的精确控制。

其中,这个控制器可以根据需要调整不同的参数,以确保逆变器的运行更加稳定,并且将能够实现精细的保护功能。

最后,通过输出交流电源,将这个电能输出到家庭,商业和工业设备中去。

这个过程一般包含两个阶段:首先是将电能输出到电网上;其次是进行一些必要的调整,以确保电网中的其他电器设备更加稳定和安全。

总之,光伏逆变器的工作原理就在于将太阳能板输出的直流电转换为交流电,以实现通过输出这种交流电,来推动家庭,商业和工业设备的正常工作。

而其内部
的工作原理又主要是根据电子元件的运作所设计的,其具有优良的稳定性,能够有效地实现对电网的稳定和保护。

光伏逆变器原理解析

光伏逆变器原理解析

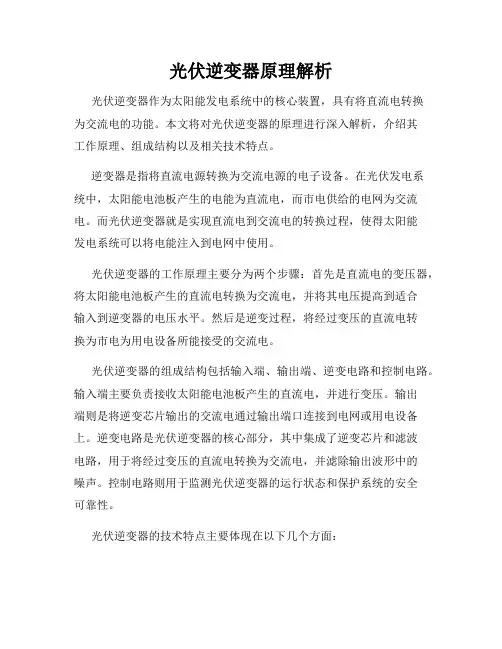

光伏逆变器原理解析光伏逆变器作为太阳能发电系统中的核心装置,具有将直流电转换为交流电的功能。

本文将对光伏逆变器的原理进行深入解析,介绍其工作原理、组成结构以及相关技术特点。

逆变器是指将直流电源转换为交流电源的电子设备。

在光伏发电系统中,太阳能电池板产生的电能为直流电,而市电供给的电网为交流电。

而光伏逆变器就是实现直流电到交流电的转换过程,使得太阳能发电系统可以将电能注入到电网中使用。

光伏逆变器的工作原理主要分为两个步骤:首先是直流电的变压器,将太阳能电池板产生的直流电转换为交流电,并将其电压提高到适合输入到逆变器的电压水平。

然后是逆变过程,将经过变压的直流电转换为市电为用电设备所能接受的交流电。

光伏逆变器的组成结构包括输入端、输出端、逆变电路和控制电路。

输入端主要负责接收太阳能电池板产生的直流电,并进行变压。

输出端则是将逆变芯片输出的交流电通过输出端口连接到电网或用电设备上。

逆变电路是光伏逆变器的核心部分,其中集成了逆变芯片和滤波电路,用于将经过变压的直流电转换为交流电,并滤除输出波形中的噪声。

控制电路则用于监测光伏逆变器的运行状态和保护系统的安全可靠性。

光伏逆变器的技术特点主要体现在以下几个方面:1. 高效性能:光伏逆变器采用先进的功率电子器件和控制技术,能够实现高效率的能量转换。

光伏逆变器的转换效率通常在90%以上,提高了太阳能发电系统的发电效率。

2. MPPT技术:光伏逆变器普遍采用最大功率点跟踪(Maximum Power Point Tracking,简称MPPT)技术,通过对太阳能电池板的输出功率进行实时监测和优化调整,使得光伏逆变器能够始终工作在太阳能电池板的最佳工作点上,最大限度地提高能量转换效率。

3. 安全可靠:光伏逆变器具备完善的保护功能,能够监测电网电压、电流等参数,一旦发现异常情况,如过压、过流、短路等问题,会及时切断连接,以保护太阳能发电系统的安全运行。

4. 通信及监控功能:光伏逆变器通常具备与监控系统进行通信的功能,可以通过网络连接,实现对太阳能发电系统的远程监控和管理。

光伏逆变器的原理

光伏逆变器的原理

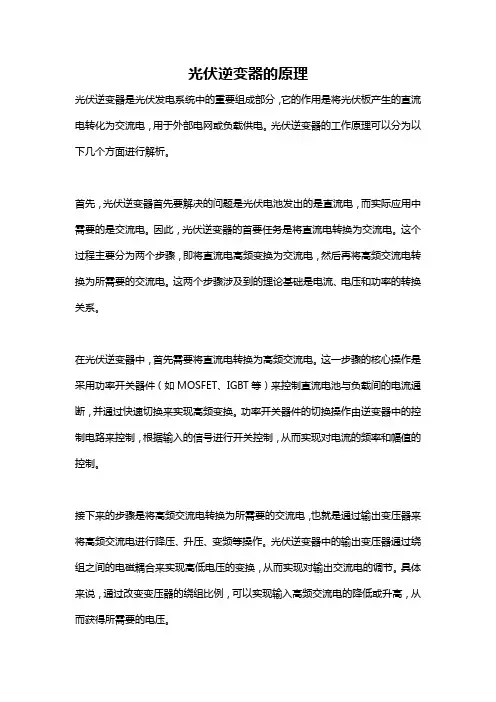

光伏逆变器的原理光伏逆变器是光伏发电系统中的重要组成部分,它的作用是将光伏板产生的直流电转化为交流电,用于外部电网或负载供电。

光伏逆变器的工作原理可以分为以下几个方面进行解析。

首先,光伏逆变器首先要解决的问题是光伏电池发出的是直流电,而实际应用中需要的是交流电。

因此,光伏逆变器的首要任务是将直流电转换为交流电。

这个过程主要分为两个步骤,即将直流电高频变换为交流电,然后再将高频交流电转换为所需要的交流电。

这两个步骤涉及到的理论基础是电流、电压和功率的转换关系。

在光伏逆变器中,首先需要将直流电转换为高频交流电。

这一步骤的核心操作是采用功率开关器件(如MOSFET、IGBT等)来控制直流电池与负载间的电流通断,并通过快速切换来实现高频变换。

功率开关器件的切换操作由逆变器中的控制电路来控制,根据输入的信号进行开关控制,从而实现对电流的频率和幅值的控制。

接下来的步骤是将高频交流电转换为所需要的交流电,也就是通过输出变压器来将高频交流电进行降压、升压、变频等操作。

光伏逆变器中的输出变压器通过绕组之间的电磁耦合来实现高低电压的变换,从而实现对输出交流电的调节。

具体来说,通过改变变压器的绕组比例,可以实现输入高频交流电的降低或升高,从而获得所需要的电压。

光伏逆变器的控制系统起着至关重要的作用。

它可以监测光伏板的电压和电流输出,并实时调节逆变器的工作状态,保证系统的稳定运行。

控制系统通过对光伏模块的MPPT(最大功率点跟踪)进行控制,以获得最大的输出功率。

此外,控制系统还可以对逆变器的工作状态进行监测和调整,包括输出电压、频率和波形等。

此外,光伏逆变器还需要处理一些特殊情况,如过压保护、欠压保护、过流保护等。

这些保护措施可以防止逆变器过载、损坏或故障。

例如,在电网电压过高或过低时,逆变器可以自动切断供电,以保护负载和逆变器本身。

在光伏板输出电流过大时,逆变器也可以通过调整负载电流来保持在逆变器额定功率范围内。

总结起来,光伏逆变器的工作原理是将光伏电池系统产生的直流电转换为交流电。

光伏并网逆变器工作原理

光伏并网逆变器工作原理

光伏并网逆变器工作原理
光伏并网逆变器是一种将光伏发电系统产生的直流电转换为交流电并与电网进行连接的设备,其工作原理如下:
1. 光伏发电:光伏电池板将太阳光转换为直流电。

当太阳光照射到光伏电池板上时,光子的能量激发电池中的电子,从而产生直流电。

2. MPPT控制:光伏并网逆变器内部配备了最大功率点跟踪(MPPT)控制器。

MPPT控制器可以监测光伏电池板的输出电压和电流,并通过适当调节输出电流和电压的方式,以最大效率地提取光伏电池板所能提供的最大功率。

3. 直流-交流转换:光伏并网逆变器将从光伏电池板获得的直流电转换为电网所需的交流电。

首先,逆变器内部的整流器将输入的直流电转换为中间直流电,然后通过高频变压器将中间直流电转换为交流电。

4. 同期控制:为了保证光伏发电系统并网运行时能够与电网保持同频同相,光伏并网逆变器内部配备了同期控制器。

同期控制器可以通过监测电网的电压和频率,并相应调整逆变器输出的电流和电压,以确保光伏发电系统与电网保持同步运行。

5. 并网连接:光伏并网逆变器将转换后的交流电与电网进行连接。

逆变器会通过电网侧的保护装置,如断路器和接地装置,确保逆变器与电网之间的安全连接。

通过以上工作原理,光伏并网逆变器能够将光伏发电系统产生的直流电转换为交流电,并将其注入电网中,实现对电网的供电。

太阳能光伏逆变器的工作原理和作用介绍

太阳能光伏逆变器的工作原理和作用介绍

光伏逆变器又称电源调整器,可以将光伏太阳能板产生的可变直流电压转换为市电频率交流电的逆变器,可以反馈回商用输电系统,或是供离网的电网使用。

一、光伏逆变器工作原理逆变器主要由晶体管等开关元件构成,通过有规则地让开关元件重复开-关,使直流输入变成交流输出。

当然,这样单纯地由开和关回路产生的逆变器输出波形并不实用。

一般需要采用高频脉宽调制,使靠近正弦波两端的电压宽度变狭,正弦波中央的电压宽度变宽,并在半周期内始终让开关元件按一定频率朝一方向动作,这样形成一个脉冲波列。

然后让脉冲波通过简单的滤波器形成正弦波。

二、光伏逆变器的作用光伏逆变器不只具有直交流变换功用,还具有最大限制地发扬太阳电池功能的功用和系统毛病维护功用。

归结起来有主动运转和停机功用、最大功率跟踪节制功用、防独自运转功用、主动电压调整功用、直流检测功用、直流接地检测功用。

1、主动运转和停机功能早晨日出后,太阳辐射强度逐步加强,太阳能电池的输出也随之增大,当达到逆变器任务所需的输出功率后,逆变器即主动开始运转,进入运转后,逆变器便每时每刻看管太阳能电池组件的输出,只需太阳能电池组件的输出功率大于逆变器任务所需的输出功率,逆变器就继续运转;直到日落停机,即便阴雨天逆变器也能运转。

当太阳能电池组件输出变小,逆变器输出接近0时,逆变器便构成待机状态。

2、最大功率追踪MPPT功能当日照强度和环境温度变化时,光伏组件输入功率呈现非线性变化,光伏组件既不是恒压源,也不是恒流源,它的功率随着输出电压改变而改变,和负载没有关系。

它的输出电流随着电压升高一开始是一条水平线,到达一定功率时,随着电压升高而降低,当到达组件开路电压时,电流下降到零。

3、孤岛效应的检测及控制功能在正常发电时,光伏并网发电系统连接在电网上,向电网输送有效功率,但是,当电网失电时,光伏并网发电系统可能还在持续工作,并和本地负载处于独立运行状态,这种现象被称为孤岛效应。

逆变器出现孤岛效应时,会对人身安全,电网运行,逆变器本身造成极大的安全隐患,因此逆变器入网标准规定,光伏并网逆变器必须有孤岛效应的检测及控制功能。

光伏逆变器的原理与作用

光伏逆变器的原理与作用

光伏逆变器的原理与作用一、光伏逆变器的原理光伏逆变器是一种将直流电转化为交流电的电力电子设备。

其基本工作原理主要是基于电力半导体开关管的通断作用,通过对开关管的周期性开关控制,将直流电转换为交流电。

光伏逆变器的核心部分是逆变桥路和控制器。

逆变桥路主要由电力半导体开关管组成,负责将直流电转化为交流电,而控制器则负责控制开关管的开关状态,以达到最佳的逆变效果。

此外,光伏逆变器还通常配备有电压、电流、功率等保护功能,以确保设备的正常工作和安全。

二、光伏逆变器的作用1. 光伏发电系统的核心设备:光伏逆变器是光伏发电系统的核心设备,它将光伏板产生的直流电转换为交流电,方便用户的使用。

同时,光伏逆变器还可以根据实际需求进行电压和电流的调节,以提高发电效率和设备安全性。

2. 转换能量形式:光伏逆变器可以将直流电能转换为交流电能,实现了能量的转换和传输。

在光伏发电系统中,太阳光的能量形式转换为电能,通过光伏逆变器将其转换为交流电,可以被各种电器设备使用。

3. 保护功能:光伏逆变器通常配备有各种保护功能,如过压保护、欠压保护、过流保护等,可以有效地保护光伏设备和避免因异常情况导致的损失。

这些保护功能可以通过控制器来实现,通过检测和控制开关管的开关状态,避免过载、过压、短路等异常情况的发生。

4. 智能控制:光伏逆变器可以通过控制器实现智能控制,可以根据实际需求进行发电量的调节和控制。

同时,光伏逆变器还可以与智能电网系统连接,实现双向互动,可以根据实际需求进行电力交换。

5. 提高发电效率:光伏逆变器可以通过优化逆变过程,提高发电效率。

例如,可以通过调节交流电的电压、电流等参数,提高发电效率;还可以通过控制开关管的开关状态,实现最大功率点追踪,提高发电效率。

总之,光伏逆变器在光伏发电系统中起着至关重要的作用。

它可以将光伏板产生的直流电转换为交流电,方便用户使用;同时还可以实现能量的转换和传输,保护设备和提高发电效率。

随着光伏技术的不断发展,光伏逆变器的技术也在不断进步,未来光伏逆变器将在光伏发电系统中发挥更加重要的作用。

太阳能光伏逆变器工作原理

太阳能光伏逆变器工作原理

太阳能光伏逆变器工作原理太阳能光伏逆变器是将太阳能光伏发电系统产生的直流电转换为交流电的关键设备。

它通过波形质量控制和频率变换,实现太阳能发电系统向电网输出电能,从而满足家庭和工业用电需求。

本文将详细介绍太阳能光伏逆变器的工作原理及其技术特点。

一、太阳能光伏逆变器的工作原理1. 光伏效应太阳能光伏逆变器的工作原理基于光伏效应。

光伏效应是指在半导体材料中,当太阳光照射到半导体表面时,光子激发了半导体中的电子,使其跃迁到导带形成电子-空穴对。

由于半导体结构的特殊性质,电子-空穴对会在材料内部产生电流。

2. 太阳能光伏电池组件太阳能光伏电池组件是太阳能光伏逆变器的输入端,将光伏效应产生的直流电源输入到逆变器中。

太阳能光伏电池组件由多个太阳能光伏电池单元串联或并联而成,能够将太阳能转换为直流电能。

3. 推进器/变换器光伏电池组件产生的直流电必须经过推进器或变换器进行电压调整和电流整流。

推进器/变换器能够根据电网的要求调整直流电的电压和电流,保证输出的电能符合电网标准。

4. 逆变器逆变器是太阳能光伏逆变器的关键部件,主要负责将直流电转换为交流电。

逆变器具备波形质量控制和频率转换的能力,能够将直流电转换为符合电网要求的交流电。

5. 电网连接逆变器将转换后的交流电能够直接连接到电网中,供家庭和工业用电。

同时,逆变器还能根据电网的变化实时调整电流和电压的波形,确保输出电能的稳定性和安全性。

二、太阳能光伏逆变器的技术特点1. 系统效率太阳能光伏逆变器的主要目标是提高太阳能发电系统的效率。

通过优化功率转换过程,减少能量损失,提高系统的总体效率。

一般来说,高效率的太阳能光伏逆变器能够提高整个系统的能量输出。

2. MPPT技术最大功率点跟踪(MPPT)是太阳能光伏逆变器的关键技术之一。

MPPT技术能够根据太阳能的辐射强度和温度变化,实时调整太阳能电池的工作电压和电流,以确保将光伏组件的输出功率最大化。

3. 波形控制太阳能光伏逆变器的另一项重要技术是波形控制。

光伏逆变器知识点总结

光伏逆变器知识点总结

光伏逆变器知识点总结一、工作原理光伏逆变器的工作原理可以简单概括为将光伏板产生的直流电通过电子器件转换成交流电。

具体来说,光伏板产生的直流电首先经过光伏组串并联到直流输入端子上,然后进入逆变器内部的整流器模块,将直流电转换成无脉冲的直流电。

接着电压经过变压器升高,进入逆变器模块,将直流电转换成交流电,输出到市电网中。

二、分类根据用途和性能要求的不同,光伏逆变器可以分为独立式逆变器和并网式逆变器。

独立式逆变器一般用于没有电网的场合,比如太阳能灯和太阳能泵等。

并网式逆变器则主要用于将光伏发电系统发出的交流电直接并入市电网中,实现自发自用和余电卖给电力公司。

三、性能指标1. 转换效率光伏逆变器的转换效率是指其将直流电转换为交流电的能力。

转换效率越高,说明逆变器内部能量损失越小,发电系统整体的效率也越高。

目前市面上的光伏逆变器转换效率普遍在90%以上。

2. 最大功率点跟踪(MPPT)最大功率点跟踪技术可以保证光伏板在各种光照条件下都能工作在最佳状态,充分利用光伏板的发电潜力。

逆变器带有MPPT功能的,其输出电压和电流会自动根据光照强度和温度进行调节,从而确保始终在最佳功率点工作。

3. 防护等级光伏逆变器需要能够在户外环境中长期工作,因此具有良好的防护等级水平是非常重要的。

一般而言,逆变器应具有防护等级不低于IP65,能够防水、防尘和防风骤等。

4. 故障诊断良好的逆变器应该具有完善的故障诊断功能,能够通过报警或显示屏等方式提示故障信息,并提供相应的故障诊断报告。

5. 通讯功能逆变器的通讯功能可以方便用户通过手机APP或网络平台监控发电状态和运行数据。

同时还可以实现远程控制、故障诊断和售后服务等功能。

四、选型在选型光伏逆变器时,需要根据具体的场景需求和电网接入条件来选择适合的逆变器。

首先需要确定发电系统的功率,再根据逆变器的转换效率、MPPT功能、防护等级和通讯功能等因素进行综合评估。

此外,还需要考虑逆变器的可靠性、售后服务和性价比等因素。

浅析光伏逆变器的工作原理

浅析光伏逆变器的工作原理

浅析光伏逆变器的工作原理光伏逆变器,其英文为PV inverter,是能够将光伏太阳能板锁产生的可变直流电压转换成为市电频率交流的逆变器,可以反馈回商用输电系统,或是供离网的电网使用。

光伏逆变器是光伏阵列系统中重要的系统平衡(BOS)之一,可以配合一般交流供电的设备使用。

太阳能逆变器有配合光伏阵列的特殊功能,例如最大功率点追踪及孤岛效应保护的机能。

太阳电池在阳光照射下产生直流电,然而以直流电形式供电的系统有很大的局限性。

例如:日光灯、电视机、电冰箱、电风扇等均不能直接用直流电源供电,绝大多数电动机械也是如此。

此外,当供电系统需要升高电压或降低电压时,交流系统只需加一个变压器即可,而在直流系统中升降电压的技术就要复杂得多了。

因此,除直接使用直流电源的通信、气象等特殊用户外,在供应生产生活用电的光伏发电系统中都需要配备光伏逆变器。

光伏逆变器的工作原理1、全控型光伏逆变器工作原理:为通常使用的单相输出的全桥逆变主电路,交流元件采用IGBT管Q11、Q12、Q13、Q14,并由PWM脉宽调制控制IGBT管的导通或截止。

当逆变器电路接上直流电源后,先由Q11、Q14导通,Q1、Q13截止,则电流由直流电源正极输出,经Q11、L或感、变压器初级线圈图1-2,到Q14回到电源负极当Q11、Q14截止后,Q12、Q13导通,电流从电源正极经Q13、变压器初级线圈2-1电感到Q12回到电源负极。

此时,在变压器初级线圈上,已形成正负交变方波,利用高频PWM控制,两对IGBT管交替重复,在变压器上产生交流电压。

由于LC交流滤波器作用,使输出端形成正弦波交流电压。

当Q11、Q14关断时,为了释放储存能量,在IGBT处并联二级管D11、D12使能量返回到直流电源中去。

2、半控型光伏逆变器工作原理:半控型逆变器采用晶闸管元件。

Th1、Th2为交替工作的晶闸管,设Th1先触发导通,则电流通过变压器流经Th1,同时由于变压器的感应作用,换向电容器C被充电到大的2倍的电源电压。

光伏逆变器工作原理通俗易懂

光伏逆变器工作原理通俗易懂

光伏逆变器工作原理通俗易懂
光伏逆变器是将太阳能电池板产生的直流电转换为交流电的设备。

它的工作原理可以用下面的简单步骤来解释:
1. 太阳能电池板吸收阳光并将其转化为直流电流。

太阳能电池板是由许多个太阳能电池组成的。

当阳光照射到太阳能电池板上时,太阳能电池会吸收光的能量,将其转化为电能,产生直流电流。

2. 直流电流进入光伏逆变器。

直流电需要经过逆变器进行转换,以便将其变为可以在家庭或工业用电网络中使用的交流电。

光伏逆变器是一个通过电子元件来改变电流类型的设备。

3. 光伏逆变器使用交流转换电路将直流电转换为交流电。

它采用一种称为PWM(脉宽调制)或MPPT(最大功率点跟踪)
的技术,根据太阳能电池板产生的电压和电流状况,调整电流和电压,确保在输出电流和电压的范围内实现最大功率输出。

4. 交流电进入电网供电。

经过逆变器转换后的交流电可以直接连接到家庭或工业用电网络中。

它可以为家庭或工业设备提供电力,用于照明、冷暖空调、电脑和其他用电设备。

总之,光伏逆变器通过将太阳能电池板产生的直流电转换为交流电,实现了可以在家庭和工业用电网络中使用的电力供应。

光伏逆变器的工作原理

光伏逆变器的工作原理

光伏逆变器的工作原理
光伏逆变器是将太阳能光伏电池板产生的直流电转换为交流电的设备。

其工作原理主要可分为三个步骤。

第一步是直流电输入。

光伏逆变器首先接收到光伏电池板产生的直流电,在输入端通过控制电路对输入电压进行采样和稳压。

第二步是直流电转换。

在输入端,光伏逆变器使用大功率的晶体管来将直流电转换为定幅的高频脉冲信号。

这些脉冲信号经过滤波器后形成纯净的正弦交流电。

第三步是输出交流电。

转换完成后的交流电输出到逆变器的输出端,可以连接到电网或者用于供电。

在接入电网的情况下,逆变器还要根据当地电网的频率和电压要求进行相应的调整。

此外,光伏逆变器通常还拥有一些额外的功能,例如对直流电电流、电压和功率的监测以及故障保护等。

这些功能可以提高系统的性能和可靠性。

总的来说,光伏逆变器的工作原理是通过将太阳能光伏电池板产生的直流电转换为交流电,以满足不同应用场景中的电能需求。

光伏逆变器的工作原理

光伏逆变器的工作原理

光伏逆变器的工作原理
光伏逆变器是将光伏发电系统输出的直流电转换为交流电的设备。

其工作原理如下:
1. 光伏阵列发电:光照照射到光伏电池上,激发电子流动,产生直流电。

2. 直流电输入:光伏电池组的直流电输出,经过保险丝和DC
隔离开关,进入逆变器。

3. 光伏逆变器的控制:逆变器内部具有控制系统,监测光伏电池组的电流、电压和功率等信息,根据需求对逆变器进行控制。

4. 直流电-交流电转换:逆变器将直流电转换为交流电。

逆变
器内部的功率电子器件(如IGBT)将直流电输入变成高频交
流电。

然后经过滤波电路处理,得到稳定的交流电输出。

5. 网络连接:逆变器将转换后的交流电接入电网。

逆变器内部具有输出过压、过流、欠压等保护功能,以确保输出的交流电质量和稳定性。

通过逆变器转换后的交流电可以用于供电给家庭、工业、商业等电器设备使用,也可以反向输送到电网中,实现光伏发电系统的并网发电。

浅析光伏逆变器的工作原理

浅析光伏逆变器的工作原理

浅析光伏逆变器的工作原理光伏逆变器是太阳能发电系统中的关键设备,其主要功能是将光伏电池板产生的直流电转换为交流电,以供给家庭、企业或电网使用。

下面将对光伏逆变器的工作原理进行详细的分析。

光伏逆变器的工作原理可以分为三个主要的步骤:整流、变换和逆变。

首先是整流过程,光伏逆变器将光伏电池板产生的直流电转换为直流电。

光伏电池板产生的电压和电流波动较大,因此需要通过逆变器对其进行调整和稳定化。

逆变器通常采用硅谷型整流模块(Silicon Valley Rectification Module,SVM)来实现整流过程。

在整流过程中,光伏电池板产生的直流电经过接线盒输入到逆变器中,逆变器中的硅谷型整流模块将直流电转换为具有稳定电压和电流的直流电。

接下来是变换过程,将整流后的直流电进行变压变频,以适应电网的要求。

变换过程通常采用高频变压器实现。

在变换过程中,逆变器将直流电通过高频变压器进行转换,将其变为电网所需的设定电压和频率。

这一过程可以通过调整逆变器的传导角度和频率来实现,以达到最佳的逆变效果。

通过变换过程,逆变器将直流电转化为具有稳定电压和频率的交流电。

最后是逆变过程,适应电网要求后的交流电被逆变为输出交流电。

在逆变过程中,逆变器通过功率开关元件(如晶体管、场效应管等)将交流电转换为纯正弦波的交流电。

这一过程通常由逆变器中的PWM控制器控制,控制器可通过调整开关元件的开关频率和占空比,来实现对输出交流电波形的精确调整。

逆变过程完成后,逆变器将输出交流电经过滤波器进行滤波,以去除电网对负载的干扰。

总结起来,光伏逆变器是通过整流、变换和逆变的过程,将光伏电池板产生的直流电转换为具有稳定电压和频率的交流电。

逆变器中的硅谷型整流模块、高频变压器和功率开关元件等关键组件,实现了光伏逆变器的工作。

光伏逆变器的工作原理非常复杂,需要多个电子元件的协同合作来实现。

同时,光伏逆变器的工作效率也是一个重要指标。

一般情况下,光伏逆变器的工作效率应当在90%以上,以确保光伏发电系统的整体效率。

光伏逆变器的原理

光伏逆变器的原理

光伏逆变器的原理
光伏逆变器是一种电力电子设备,主要用于将光伏阵列收集到的直流电能转换为交流电能供电使用。

它是太阳能发电系统中至关重要的部分,其核心功能是将太阳能电池板输出的直流电能转换为交流电能,以满足家庭、工业或商业用电需求。

光伏逆变器的工作原理主要包括以下几个步骤:
1. 直流输入:光伏逆变器首先接收直流电能,这些电能来自于太阳能电池板的输出。

太阳能电池板将太阳辐射转化为直流电能,并通过电缆传输到逆变器中。

2. 最大功率点追踪(MPPT):光伏逆变器会使用最大功率点追踪技术,以获得太阳能电池板的最佳工作点。

这可以确保光伏系统能够在各种太阳辐射条件下获得最大的能量转换效率。

3. 直流-交流转换:逆变器内部通过使用功率电子器件(如MOSFET、IGBT等)将直流电能转换为交流电能。

这需要逆变器将直流电流转换为交流电流,输出正弦波形的交流电能。

4. 滤波和变压:逆变器输出的交流电能需要滤波和变压处理,以确保输出电能的纹波度和频率符合电网要求。

5. 并网连接:光伏逆变器的最终目标是将转换后的交流电能与电网连接,以实现电能供应。

逆变器需要与电网同步并且提供所需的相位和频率。

总的来说,光伏逆变器通过将直流电能转换为交流电能,并将其与电网连接,实现了太阳能电池板产生的电能的有效利用。

它在太阳能发电系统中起到了至关重要的作用,为人们提供了清洁、可再生的电力资源。

光伏逆变器的原理

光伏逆变器的原理

光伏逆变器的原理光伏逆变器是光伏发电系统中的重要部件,主要用于将太阳能电池板输出的直流电转换成交流电,以供家庭、商业和工业用途。

它的工作原理涉及到多个方面,包括电力电子学、控制系统和电网连接等。

下面我将详细介绍光伏逆变器的工作原理。

首先,光伏逆变器的核心部件是功率变换器,它通常由大功率的MOSFET晶体管(或IGBT)构成。

功率变换器主要负责将太阳能电池板输出的直流电转换成交流电。

它采用高频脉宽调制的方式,通过控制开关管的导通时间比例,调节输出电压和电流,使之符合电网的要求。

同时,在电流传输的过程中,功率变换器也起到了电流保护、故障检测和隔离等功能。

在光伏发电系统中,光伏电池板产生的电能是直流电。

而普通家庭和工业用电系统使用的是交流电。

为了将直流电转换成交流电,光伏逆变器内部还需要加入变压器和滤波器等电路。

变压器主要用于提高或降低电压,满足电网的输入要求;滤波器则用于去除输出电流中的高频噪声和谐波,以获得稳定的交流输出。

在逆变过程中,光伏逆变器还需要对输入直流电进行稳压和稳频处理。

当太阳能电池板的输出电压和电流波动时,逆变器需要通过电子元件(如电容、电感等)进行稳压和稳频处理,以保持输出电压和频率的稳定,避免对电网造成干扰。

为了确保光伏逆变器的安全和性能,还需要加入一些控制和保护电路。

例如,过电流保护电路可以监测输出电流是否超过额定值,并在超过时切断电路,以避免电网负荷过载。

过温保护电路则可以监测逆变器内部的温度,一旦温度过高,就会自动降低输出功率或切断电路,以保护逆变器不受损坏。

此外,光伏逆变器还可以通过最大功率点跟踪算法来提高光伏发电系统的效率。

由于太阳能电池板的输出功率随太阳光强度的变化而变化,使得功率变换器需要选择合适的工作点。

最大功率点跟踪算法可以通过实时测量输出功率和电压、电流等参数,调整输入电流和电压,使其达到最佳工作状态,最大限度地提高光电转换效率。

最后,光伏逆变器还需要实现与电网的安全连接和交互。

光伏逆变器的工作原理

光伏逆变器的工作原理

光伏逆变器的工作原理光伏逆变器是太阳能发电系统中必不可少的器件之一。

它的主要作用是将光伏电池板所产生的直流电转换成交流电,以供家庭或工业用电。

本文将详细介绍光伏逆变器的工作原理。

一、光伏逆变器的基本组成光伏逆变器通常由直流输入电路、逆变电路和交流输出电路三部分组成。

直流输入电路将光伏电池板产生的直流电输入到逆变电路中,逆变电路将直流电转换成交流电,并通过交流输出电路输出。

二、光伏逆变器的工作过程1. 直流输入电路直流输入电路连接光伏电池板和逆变电路。

光伏电池板所产生的直流电首先通过光伏电池板输入端子进入直流输入电路,然后经过电压和电流的调整,输入到逆变电路中。

2. 逆变电路逆变电路是光伏逆变器的核心部分,它将直流电转换成交流电。

逆变电路中通常采用半桥或全桥逆变电路的拓扑结构,以实现电流的逆变。

当直流电输入到逆变电路中时,经过电子器件的开关操作,直流电被转换为高频交流电,通常为50Hz或60Hz的标准电压。

3. 交流输出电路交流输出电路将逆变电路产生的交流电通过输出端子输出。

为了使交流电符合使用要求,交流输出电路会对电压进行调整和过滤,以确保输出电压稳定、纹波较小,并具有良好的波形质量。

三、光伏逆变器的工作原理光伏逆变器的工作原理可以简单分为两个阶段:直流到直流转换和直流到交流转换。

1. 直流到直流转换当光伏电池板产生的直流电进入光伏逆变器后,首先经过直流输入电路,实现对直流电的调整和稳定。

然后,直流电进入逆变电路,经过电子器件的开关操作,将输入的直流电转换成高频交流电。

在这个过程中,逆变电路会对电流进行调制和变换,以实现输出电压和电流的调整。

2. 直流到交流转换逆变电路将直流电转换为高频交流电后,交流输出电路会针对特定的使用需求对电压和频率进行调整。

交流输出电路通过滤波和逆变操作,使输出的交流电符合标准的电压和频率要求,并具有良好的电波质量。

最终,交流电通过输出端子输出,供给家庭、工业等用电场景。

光伏逆变器的工作原理

光伏逆变器的工作原理

光伏逆变器的工作原理
光伏逆变器是将直流电转换为交流电的关键设备之一。

它的工作原理如下:
1. 光伏电池阵列:在光照条件下,光伏电池将太阳能转化为直流电。

多个光伏电池组合在一起形成光伏电池阵列。

2. MPPT (Maximum Power Point Tracking, 最大功率点跟踪):光伏逆变器通过最大功率点跟踪技术追踪光伏电池阵列的最佳工作点。

该技术能够确保在不同光照条件下,从光伏电池阵列中提取最大功率。

3. 直流到直流变换:光伏逆变器将光伏电池阵列输出的低压直流电转换为高压直流电。

这个环节主要是为了提供给后面的逆变器模块提供足够的电压。

4. 逆变器模块:逆变器模块将高压直流电转换为交流电。

逆变器通过使用半导体开关将直流电转换为交流电,并根据需要调整输出的电压和频率。

逆变器可以根据负载需求和电网要求调整输出电压和频率的稳定性。

5. 网络连接:光伏逆变器将生成的交流电连接到电网中。

在连接到电网之前,光伏逆变器会根据电网的要求进行电压和频率的调整,并将逆变器输出的交流电与电网保持同步。

总的来说,光伏逆变器通过一系列的转换和调整过程将光伏电
池阵列产生的直流电转换成符合电网要求的交流电。

这样就能够将太阳能转化为可供家庭、企业等使用的电能。

光伏逆变器运行原理

光伏逆变器运行原理

光伏逆变器运行原理光伏逆变器是将太阳能光电池板所吸收的太阳能转化为直流电能后,再通过逆变器将直流电转换为交流电的一种设备。

它在光伏系统中起到了至关重要的作用。

本文将从光伏逆变器的运行原理进行详细介绍。

光伏逆变器的运行原理可以分为三个主要的步骤:直流输入、逆变和交流输出。

首先,光伏逆变器通过直流输入端将光电池板产生的直流电能输入到逆变器内部。

直流输入端通常包括直流输入接线盒、直流断路器和直流隔离开关等组件,这些组件的作用是确保电能能够安全地输入到逆变器中。

接下来是逆变过程。

逆变器内部的关键元件是功率变换器,它通过控制开关管的导通和关断来改变电流的方向和大小。

当直流电能输入到逆变器中时,功率变换器将其转换为交流电能。

这一过程中,逆变器需要根据电网的频率和电压要求来调整输出的交流电参数,以确保光伏系统能够与电网进行有效的连接。

逆变器将经过逆变处理后的交流电能输出到电网中。

交流输出端通常包括交流输出接线盒、交流断路器和功率因数校正电路等组件,这些组件的作用是确保逆变器输出的交流电能能够安全地注入到电网中。

同时,功率因数校正电路可以对逆变器的输出进行调整,以提高系统的功率因数,减少对电网的负荷影响。

光伏逆变器的运行原理中还存在一些其他的特殊功能。

例如,逆变器通常会通过最大功率点跟踪算法来追踪光电池板的最大功率点,以提高系统的能量利用率。

此外,逆变器还具有电网保护功能,能够检测电网的电压、频率等参数,并在电网出现故障时自动切断电能输出,以保护逆变器和电网的安全。

总的来说,光伏逆变器的运行原理是将光电池板产生的直流电能转换为符合电网要求的交流电能。

通过直流输入、逆变和交流输出三个步骤,逆变器确保光伏系统能够安全、高效地与电网进行连接。

同时,逆变器还具有最大功率点跟踪和电网保护等特殊功能,以提高系统的能量利用率和保护系统的安全。

光伏逆变器的运行原理不仅是光伏系统中的核心技术,也是实现光伏发电的重要保障。

深度总结光伏逆变器的工作原理

深度总结光伏逆变器的工作原理

深度总结光伏逆变器的工作原理光伏逆变器是将太阳能光伏电池板采集的直流电转换为交流电的设备。

它是光伏系统的核心部件之一,可将太阳能转化为供给家庭和企业使用的电能。

光伏逆变器主要由整流器、DC/DC变换器、H桥逆变器、滤波器和控制电路组成。

以下将深入分析光伏逆变器的工作原理,以及它的各个部件的功能。

首先,光伏逆变器的整流器将光伏电池板输出的直流电转换为稳定的直流电。

直流电通过插接到光伏电池板上的串联二极管流入整流器。

接下来,DC/DC变换器对电流和电压进行稳定调节。

它根据逆变器的工作要求将直流电进行升压或降压,以得到适合逆变器输入的直流电源。

接下来,H桥逆变器将稳定的直流电转换为交流电。

H桥逆变器由四个开关管组成,通过控制这些开关管的导通和断开状态,将直流电转换为交流电。

当S1和S4导通,S2和S3断开时,电流流向负载线路;当S2和S3导通,S1和S4断开时,电流反向流向负载线路。

通过这种方式,逆变器可以实现正弦波交流电的输出。

为了确保交流电的纹波(ripple)不会影响负载的性能,逆变器还包含了滤波器。

滤波器通常由电容器和电感器组成,用于平滑交流电的输出并减少谐波干扰。

最后,光伏逆变器的控制电路用于监测和控制逆变器的运行状态。

它可以监测直流电流、直流电压、交流电流、交流电压等参数,并根据需要进行调整。

控制电路还可以实现逆变器的最大功率点追踪,以提高系统效率。

总的来说,光伏逆变器的工作原理是将太阳能光伏电池板产生的直流电转换为交流电。

它通过整流器、DC/DC变换器、H桥逆变器、滤波器和控制电路实现,确保电能的稳定输出和系统的高效运行。

光伏逆变器在可再生能源领域发挥着重要的作用,为人们提供清洁和可持续的能源解决方案。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一文看懂光伏逆变器工作原理!工作原理及特点工作原理:逆变装置的核心,是逆变开关电路,简称为逆变电路。

该电路通过电力电子开关的导通与关断,来完成逆变的功能。

特点:(1)要求具有较高的效率。

由于目前太阳能电池的价格偏高,为了最大限度的利用太阳能电池,提高系统效率,必须设法提高逆变器的效率。

(2)要求具有较高的可靠性。

目前光伏电站系统主要用于边远地区,许多电站无人值守和维护,这就要求逆变器有合理的电路结构,严格的元器件筛选,并要求逆变器具备各种保护功能,如:输入直流极性接反保护、交流输出短路保护、过热、过载保护等。

(3)要求输入电压有较宽的适应范围。

由于太阳能电池的端电压随负载和日照强度变化而变化。

特别是当蓄电池老化时其端电压的变化范围很大,如12V的蓄电池,其端电压可能在10V~16V之间变化,这就要求逆变器在较大的直流输入电压范围内保证正常工作。

光伏逆变器分类有关逆变器分类的方法很多,例如:根据逆变器输出交流电压的相数,可分为单相逆变器和三相逆变器;根据逆变器使用的半导体器件类型不同,又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。

根据逆变器线路原理的不同,还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。

根据应用在并网系统还是离网系统中又可以分为并网逆变器和离网逆变器。

为了便于光电用户选用逆变器,这里仅以逆变器适用场合的不同进行分类。

1、集中型逆变器集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端,一般功率大的使用三相的IGBT功率模块,功率较小的使用场效应晶体管,同时使用DSP转换控制器来改善所产出电能的质量,使它非常接近于正弦波电流,一般用于大型光伏发电站(>10kW)的系统中。

最大特点是系统的功率高,成本低,但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时),采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。

同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。

最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接,以获得部分负载情况下的高效率。

2、组串型逆变器组串逆变器是基于模块化概念基础上的,每个光伏组串(1-5kw)通过一个逆变器,在直流端具有最大功率峰值跟踪,在交流端并联并网,已成为现在国际市场上最流行的逆变器。

许多大型光伏电厂使用组串逆变器。

优点是不受组串间模块差异和遮影的影响,同时减少了光伏组件最佳工作点与逆变器不匹配的情况,从而增加了发电量。

技术上的这些优势不仅降低了系统成本,也增加了系统的可靠性。

同时,在组串间引人"主-从"的概念,使得系统在单串电能不能使单个逆变器工作的情况下,将几组光伏组串联系在一起,让其中一个或几个工作,从而产出更多的电能。

最新的概念为几个逆变器相互组成一个"团队"来代替"主-从"的概念,使得系统的可靠性又进了一步。

目前,无变压器式组串逆变器已占了主导地位。

3、微型逆变器在传统的PV系统中,每一路组串型逆变器的直流输入端,会由10块左右光伏电池板串联接入。

当10块串联的电池板中,若有一块不能良好工作,则这一串都会受到影响。

若逆变器多路输入使用同一个MPPT,那么各路输入也都会受到影响,大幅降低发电效率。

在实际应用中,云彩,树木,烟囱,动物,灰尘,冰雪等各种遮挡因素都会引起上述因素,情况非常普遍。

而在微型逆变器的PV系统中,每一块电池板分别接入一台微型逆变器,当电池板中有一块不能良好工作,则只有这一块都会受到影响。

其他光伏板都将在最佳工作状态运行,使得系统总体效率更高,发电量更大。

在实际应用中,若组串型逆变器出现故障,则会引起几千瓦的电池板不能发挥作用,而微型逆变器故障造成的影响相当之小。

4、功率优化器太阳能发电系统加装功率优化器(OptimizEr)可大幅提升转换效率,并将逆变器(Inverter)功能化繁为简降低成本。

为实现智慧型太阳能发电系统,装置功率优化器可确实让每一个太阳能电池发挥最佳效能,并随时监控电池耗损状态。

功率优化器是介于发电系统与逆变器之间的装置,主要任务是替代逆变器原本的最佳功率点追踪功能。

功率优化器藉由将线路简化以及单一太阳能电池即对应一个功率优化器等方式,以类比式进行极为快速的最佳功率点追踪扫描,进而让每一个太阳能电池皆可确实达到最佳功率点追踪,除此之外,还能藉置入通讯晶片随时随地监控电池状态,即时回报问题让相关人员尽速维修。

光伏逆变器的功能逆变器不仅具有直交流变换功能,还具有最大限度地发挥太阳电池性能的功能和系统故障保护功能。

归纳起来有自动运行和停机功能、最大功率跟踪控制功能、防单独运行功能(并网系统用)、自动电压调整功能(并网系统用)、直流检测功能(并网系统用)、直流接地检测功能(并网系统用)。

这里简单介绍自动运行和停机功能及最大功率跟踪控制功能。

(1)自动运行和停机功能早晨日出后,太阳辐射强度逐渐增强,太阳电池的输出也随之增大,当达到逆变器工作所需的输出功率后,逆变器即自动开始运行。

进入运行后,逆变器便时时刻刻监视太阳电池组件的输出,只要太阳电池组件的输出功率大于逆变器工作所需的输出功率,逆变器就持续运行;直到日落停机,即使阴雨天逆变器也能运行。

当太阳电池组件输出变小,逆变器输出接近0时,逆变器便形成待机状态。

(2)最大功率跟踪控制功能太阳电池组件的输出是随太阳辐射强度和太阳电池组件自身温度(芯片温度)而变化的。

另外由于太阳电池组件具有电压随电流增大而下降的特性,因此存在能获取最大功率的最佳工作点。

太阳辐射强度是变化着的,显然最佳工作点也是在变化的。

相对于这些变化,始终让太阳电池组件的工作点处于最大功率点,系统始终从太阳电池组件获取最大功率输出,这种控制就是最大功率跟踪控制。

太阳能发电系统用的逆变器的最大特点就是包括了最大功率点跟踪(MPPT)这一功能。

光伏逆变器的主要技术指标1.输出电压的稳定度在光伏系统中,太阳电池发出的电能先由蓄电池储存起来,然后经过逆变器逆变成220V或380V的交流电。

但是蓄电池受自身充放电的影响,其输出电压的变化范围较大,如标称12V的蓄电池,其电压值可在10.8~14.4V之间变动(超出这个范围可能对蓄电池造成损坏)。

对于一个合格的逆变器,输入端电压在这个范围内变化时,其稳态输出电压的变化量应不超过额定值的Plusmn;5%,同时当负载发生突变时,其输出电压偏差不应超过额定值的±10%。

2.输出电压的波形失真度对正弦波逆变器,应规定允许的最大波形失真度(或谐波含量)。

通常以输出电压的总波形失真度表示,其值应不超过5%(单相输出允许l0%)。

由于逆变器输出的高次谐波电流会在感性负载上产生涡流等附加损耗,如果逆变器波形失真度过大,会导致负载部件严重发热,不利于电气设备的安全,并且严重影响系统的运行效率。

3.额定输出频率对于包含电机之类的负载,如洗衣机、电冰箱等,由于其电机最佳频率工作点为50Hz,频率过高或者过低都会造成设备发热,降低系统运行效率和使用寿命,所以逆变器的输出频率应是一个相对稳定的值,通常为工频50Hz,正常工作条件下其偏差应在Plusmn;l%以内。

4.负载功率因数表征逆变器带感性负载或容性负载的能力。

正弦波逆变器的负载功率因数为0.7~0.9,额定值为0.9。

在负载功率一定的情况下,如果逆变器的功率因数较低,则所需逆变器的容量就要增大,一方面造成成本增加,同时光伏系统交流回路的视在功率增大,回路电流增大,损耗必然增加,系统效率也会降低。

5.逆变器效率逆变器的效率是指在规定的工作条件下,其输出功率与输入功率之比,以百分数表示,一般情况下,光伏逆变器的标称效率是指纯阻负载,80%负载情况下的效率。

由于光伏系统总体成本较高,因此应该最大限度地提高光伏逆变器的效率,降低系统成本,提高光伏系统的性价比。

目前主流逆变器标称效率在80%~95%之间,对小功率逆变器要求其效率不低于85%。

在光伏系统实际设计过程中,不但要选择高效率的逆变器,同时还应通过系统合理配置,尽量使光伏系统负载工作在最佳效率点附近。

6、额定输出电流(或额定输出容量)表示在规定的负载功率因数范围内逆变器的额定输出电流。

有些逆变器产品给出的是额定输出容量,其单位以VA或kVA表示。

逆变器的额定容量是当输出功率因数为1(即纯阻性负载)时,额定输出电压为额定输出电流的乘积。

7、保护措施一款性能优良的逆变器,还应具备完备的保护功能或措施,以应对在实际使用过程中出现的各种异常情况,使逆变器本身及系统其他部件免受损伤。

(1)输入欠压保户:当输入端电压低于额定电压的85%时,逆变器应有保护和显示。

(2)输入过压保户:当输入端电压高于额定电压的130%时,逆变器应有保护和显示。

(3)过电流保护:逆变器的过电流保护,应能保证在负载发生短路或电流超过允许值时及时动作,使其免受浪涌电流的损伤。

当工作电流超过额定的150%时,逆变器应能自动保护。

(4)输出短路保户逆变器短路保护动作时间应不超过0.5s。

(5)输入反接保护:当输入端正、负极接反时,逆变器应有防护功能和显示。

(6)防雷保护:逆变器应有防雷保护。

(7)过温保护等。

另外,对无电压稳定措施的逆变器,逆变器还应有输出过电压防护措施,以使负载免受过电压的损害。

8.起动特性表征逆变器带负载起动的能力和动态工作时的性能。

逆变器应保证在额定负载下可靠起动。

9.噪声电力电子设备中的变压器、滤波电感、电磁开关及风扇等部件均会产生噪声。

逆变器正常运行时,其噪声应不超过80dB,小型逆变器的噪声应不超过65dB。

选型技巧逆变器的选用,首先要考虑具有足够的额定容量,以满足最大负荷下设备对电功率的要求。

对于以单一设备为负载的逆变器,其额定容量的选取较为简单。

当用电设备为纯阻性负载或功率因数大于0.9时,选取逆变器的额定容量为用电设备容量的1.1~1.15倍即可。

同时逆变器还应具有抗容性和感性负载冲击的能力。

对一般电感性负载,如电机、冰箱、空调、洗衣机、大功率水泵等,在起动时,其瞬时功率可能是其额定功率的5~6倍,此时,逆变器将承受很大的瞬时浪涌。

针对此类系统,逆变器的额定容量应留有充分的余量,以保证负载能可靠起动,高性能的逆变器可做到连续多次满负荷起动而不损坏功率器件。

小型逆变器为了自身安全,有时需采用软起动或限流起动的方式。

安装注意事项及维护1、在安装前首先应该检查逆变器是否在运输过程中有无损坏。

2、在选择安装场地时,应该保证周围内没有任何其他电力电子设备的干扰。

3、在进行电气连接之前,务必采用不透光材料将光伏电池板覆盖或断开直流侧断路器。

暴露于阳光,光伏阵列将会产生危险电压。

相关文档
最新文档
