电气线路基本原理图绘制方法
电气原理图的绘制方法
电气原理图的绘制方法为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。
用导线将电机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。
画电气原理图的一般规律如下：画主电路绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号。
画控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路（如延时电路、联锁电路、顺控电路等）组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。
对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。
对于复杂的控制电路，要按各部分所完成的功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。
电气安装接线图规范一般情况下，电气安装图和原理图需配合起来使用。
绘制电气安装图应遵循的主要原则如下：1、必须遵循相关国家标准绘制电气安装接线图。
2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件（如同一个接触器的触点、线圈等）必须画在一起，各电器元件的位置应与实际安装位置一致。
3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。
4、走向相同、功能相同的多根导线可用单线或线束表示。
画连接线时，应标明导线的规格、型号、颜色、根数和穿线管的尺寸。
电器元件布置图规范电器元器件布置图的设计应遵循以下原则：1.必须遵循相关国家标准设计和绘制电器元件布置图。
画电气原理图教程
画电气原理图教程
当我们需要绘制电气原理图时，通常需要使用一些基本的符号和线路连接来表示不同的电气元件和连接关系。
下面是一个简单的电气原理图绘制教程，帮助您快速上手。
1. 绘制电源：
使用一条直线表示电源，通常用两条平行的线，上面标注电源的正负极。
2. 绘制电阻：
使用一个波浪线表示电阻，同时标明电阻的阻值。
3. 绘制电容：
使用两条平行的直线表示电容，中间加上两个大于号（>>）来表示电容的极板。
4. 绘制电感：
使用一个半圆加上一个带箭头的直线表示电感，箭头表示电感的方向。
5. 绘制开关：
使用一个带弯曲线的直线表示开关，用来表示开关的打开或关闭状态。
6. 连接元件：
使用直线将不同的元件连接起来，线与线之间使用小弧线平滑连接。
7. 添加标记：
在电气原理图的适当位置上添加标记，用来标注元件的名称、编号等信息。
通过以上步骤，您可以绘制出一个基本的电气原理图。
当然，在实际应用中，还可能会涉及更多的电气元件和连接方式，但以上的基本教程可以帮助您快速上手电气原理图的绘制。
请注意，在绘制电气原理图时，确保元件的连接关系正确无误，以确保电路的正常工作。
cad怎么画电气原理图
cad怎么画电气原理图
CAD是计算机辅助设计的缩写，它可以帮助我们进行电气原
理图的绘制。
以下是绘制电气原理图的步骤：
1. 打开CAD软件，选择新建图纸。
2. 选择适当的图纸大小和比例。
3. 在图纸上选择绘制线段的工具，例如直线、多段线等。
4. 根据电路的需要，连续画出电源、开关、电阻、电容、电感等元件的形状。
每个元件之间应该保持一定的距离，以保证图纸的清晰度。
5. 如果需要进行标记，可以选择文本工具，在元件旁边添加文字说明。
6. 连接元件之间的导线，使用线段工具或多段线工具来绘制导线的路径。
导线之间应该相互连接，形成完整的电路。
7. 如果有需要，可以使用A、B、C等不同的标记来表示不同
的电路组成部分。
8. 检查电路图的正确性，确保每个元件都连接正确且没有错漏。
9. 最后，保存电路图，并进行打印或导出为图像文件。
请注意，根据您的要求，在电路图中不能有标题，也不能有相
同的文字。
所以，请在绘制电路图时，避免添加任何标题和重复的文字信息。
电气线路的绘制

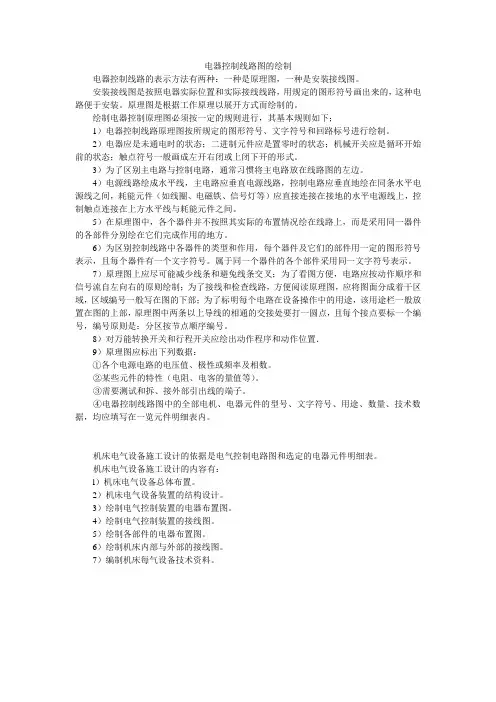

电器控制线路图的绘制电器控制线路的表示方法有两种：一种是原理图，一种是安装接线图。
安装接线图是按照电器实际位置和实际接线线路，用规定的图形符号画出来的，这种电路便于安装。
原理图是根据工作原理以展开方式而绘制的。
绘制电器控制原理图必须按一定的规则进行，其基本规则如下；1）电器控制线路原理图按所规定的图形符号、文字符号和回路标号进行绘制。
2）电器应是未通电时的状态；二进制元件应是置零时的状态；机械开关应是循环开始前的状态；触点符号一般画成左开右闭或上闭下开的形式。
3）为了区别主电路与控制电路，通常习惯将主电路放在线路图的左边。
4）电源线路绘成水平线，主电路应垂直电源线路，控制电路应垂直地绘在同条水平电源线之间，耗能元件（如线圈、电磁铁、信号灯等）应直接连接在接地的水平电源线上，控制触点连接在上方水平线与耗能元件之间。
5）在原理图中，各个器件并不按照其实际的布置情况绘在线路上，而是采用同一器件的各部件分别绘在它们完成作用的地方。
6）为区别控制线路中各器件的类型和作用，每个器件及它们的部件用一定的图形符号表示，且每个器件有一个文字符号。
属于同一个器件的各个部件采用同一文字符号表示。
7）原理图上应尽可能减少线条和避兔线条交叉；为了看图方便，电路应按动作顺序和信号流自左向右的原则绘制；为了接线和检查线路，方便阅读原理图，应将图面分成着干区域，区域编号一般写在图的下部；为了标明每个电路在设备操作中的用途，该用途栏一般放置在图的上部，原理图中两条以上导线的相通的交接处要打一圆点，且每个接点要标一个编号，编号原则是：分区按节点顺序编号。
8）对万能转换开关和行程开关应绘出动作程序和动作位置．9）原理图应标出下列数据：①各个电源电路的电压值、极性或频率及相数。
②某些元件的特性（电阻、电客的量值等）。
③需要测试和拆、接外部引出线的端子。
④电器控制线路图中的全部电机、电器元件的型号、文字符号、用途、数量、技术数据，均应填写在一览元件明细表内。
电气原理图绘制步骤
电气原理图绘制步骤
（1）设置SCH编辑器的工作参数（也可以采用系统内缺省参数）。
（2）选择图纸的幅面、标题栏式样、图纸的放置方向（横向或纵向）。
（3）放大绘图区，直到绘图区域呈现大小适中的栅格线为止。
（4）在工作区域放置元器件：先放置核心元器件的电气符号图形，再放置其他调整元器件位置。
（5）修改和调整元器件的标号、型号及其字体大小与位置等。
（6）连线，放置电气节点、网络标号及I/O端口。
（7）放置电源及地线符号。
（8）运行电气设计规则检查（ERC），寻找可能存在的设计缺陷。
（9）加注释信息。
（10）生成网络表文件（或直接执行PCB更新命令）。
（11）打印。
电气接线图绘制方法
电气接线图绘制方法一、在原理图上标出接线标号标注原则为每经过一个电气元件（不含接线端子）变换一次线号，线号按顺序排列。
1．主回路线号的编写三相电源自上而下编号为L1、L2、和L3，经电源开关后出线上依次编号为U1、V1和W1，每经过一个电气元件的接线桩编号要递增，如U1、V1和W1递增后为U2、V2和W2……如果分成多路，例如，多台电动机的编号，为了不引起混淆，可在字母的前面冠以数字来区分，如1U、1V和1W，2U、2V和2W。
2．控制回路线号的编写控制回路线号标注方法通常是从上至下、由左至右依次编写。
每一个电气接点有一个唯一的接线编号，编号可依次递增。
如编号的起始数字，控制回路从阿拉伯数字1开始，其他辅助电路可依次以101、201……为起始数字，如照明电路编号从101开始，信号电路从201开始，监控电路从301开始，检测电路从401开始。
3．电气线路接线编号示例延时通断不断循环且达到设定循环次数断电的电气控制电路的接线编号示例见图1。
图1电气控制电路接线编号示例二、绘制元件框、元器件符号并分配元件编号依照安装位置，在接线图上画出元器件电气符号图形及外框。
打开CAD绘图软件，调出电气元件布置图中与绘制接线图有关的图层，在此基础上绘制接线图可以大幅度提高效率，节省很多时间。
1．给每个元器件标上文字符号文字符号通常由基本文字符号、辅助文字符号和数字组成，用于提供电气设备、装置和元器件的种类字母代码和功能字母代码。
1）基本文字符号基本文字符号可分为单字母符号和双字母符号两种。
（1）单字母符号。
单字母符号是将各种电气设备、装置和元器件按英文字母划分为23大类，每一大类用一个专用字母符号表示，如“R”表示电阻类，“Q”表示电力电路的开关器件等，如表5.1.1所示，其中，“I”、“O”易同阿拉伯数字“1”和“0”混淆，不允许使用，字母“J”也未采用。
（2）双字母符号。
双字母符号是由表2中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。
电气控制线路图绘制原理讲义
各电动机分支电路各接点标记采用三相文字代号后面加 数字来表示，数字中的个位数表示电动机代号，十位数字表 示该支路各接点的代号，从上到下按数值大小顺序标记。如 Ull表示M1电动机的第一相的第一个接点代号，U21为第一相 的第二个接点代号，以此类推。
2020/5/5
简单电气控制线路图的绘制
电动机绕组首端分别用U，V，，W标记，尾端分别用U’ ，V’，W’，标记。双绕组的中点则用标记U’’，V’’，W’’。
2020/5/5
简单电气控制线路图的绘制
分析了上面这些内容再结合主电路中的要求，就可分析 控制电路的动作过程。
控制电路总是按动作顺序画在两条水平线或两条垂直线 之间的。因此，也就可从左到右或从上到下来进行分析。对 复杂的控制电路，还可将它分成几个功能来分析，如启动部 、制动部分、循环部分等。对于控制电路的分析必须随时结 合主电路的动作要求来进行，只有全面了解主电路对控制电 路的要求以后，才能真正掌握控制电路的动作原理，不可孤 立地看待各部分的动作原理，而应注意各个动作之间是有互 相制约的关系，如电动机正、反转之间应设有联锁等。
6）控制电路和信号电路应垂直地绘在两条或 几条水平电源线上。耗能元件(如线圈、电磁铁、信 号灯等)应直接连在接地的水平电源线上，而控制触 点应连在另一电源线上。
2020/5/5
简单电气控制线路图的绘制
7）为了阅读方便，图中自左至右或自上而下表示操作 顺序，并尽可能减少线条和避免线条交叉。
电气原理图的画法及阅读方法
电气原理图的画法及阅读方法电气控制线路主要由各种电器元件（如接触器、继电器、开关、按钮）和电动机等用电设备组成。
为了设计、研究分析、安装维修时阅读方便，在绘制电气控制线路图时，必须使用国家统一规定的电气图形符号和文字符号。
电气设备图样有三种：电气原理图、电气设备安装图、电气设备接线图。
一、 电气原理图电气原理图表示电气控制线路的工作原理以及各电器元件的作用和相互关系，而不考虑电器元件实际安装的位置和实际连线情况。
电气原理图一般由主电路、控制电路、照明电路、信号指示电路等几部分组成。
1.绘制电气原理图遵循的规则（1） 电气控制线路分为主电路和控制电路。
主电路用粗实线绘出，而控制电路用细实线画出。
一般主电路画在左侧，控制电路画在右侧。
（2） 电气控制线路内的所有电机、电器和其它元件的通电部分均应在原理图中画出。
（3） 电器元件的各部件不按实际位置画出，而是以阅读和分析线路工作原理的需求为主画出。
（4） 同一电器的不同部件可画在线路的不同地方，但为了表示是同一元件，电器的不同部件要用同一文字符号来表示。
（5） 图中电器的各个部件，均以“常态”画出，即电器未受激（通电）时的状态画出。
（6） 在原理图中，若有几个同一种类的电器，在表示名称的文字符号后加上一个数字序号，以示区别。
（7） 控制线路的各分支线路，基本上按动作顺序由上而下（从左到右）平行排列，两根以上的导线连接处要用黑点标明。
2.电气原理图的阅读方法（1） 清楚电路中所用到的各个电器元件及电器元件的各导电部件在电路中的位置。
对于复杂的控制线路，应首先阅读电气元件目录表。
（2） 先看主电路，再看控制电路，最后再看照明、信号指示及保护电路。
（3） 总体检查：化整为零，集零为整、二、 电气设备安装图电气设备安装图表示各种电气设备在机床机械设备和电气控制柜的实际安装位置。
各电气元件的安装位置市由机床的结构和工作要求决定的，如电动机要和被拖动的机械部件在一起，行程开关应放在要取得信号的地方，操作元件要放在操作方便的地方，一般电气元件应放在控制柜内。
电气原理图绘制方法
电气原理图绘制方法电气原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。
运用电气原理图的方法和技巧，对于分析电气线路，排除机床电路故障是十分有益的。
电气原理图包括:主电路、控制电路、保护、配电电路等几部分组成。
这种图，由于它直接体现了电子电路与电气结构以及其相互间的逻辑关系，所以一般用在设计、分析电路中。
分析电路时，通过识别图纸上所画各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。
电原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指所有电路集合在一起的分部电路图。
组成结构:电气系统图主要有电气原理图、电器布置图、电气安装接线图等，绘图软件有电气CAD、protell99、Cadence等。
因此，电气原理图是电气系统图的一种。
是根据控制线图工作原理绘制的，具有结构简单，层次分明。
主要用于研究和分析电路工作原理。
电气布置安装图主要用来表明各种电气设备在机械设备上和电气控制柜中的实际安装位置。
为机械电气在控制设备的制造、安装、维护、维修提供必要的资料。
电气安装接线图是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。
电气控制线路原理图绘制示意图（1）电路绘制原理图一般分为电源电路、主电路、控制电路、信号电路及照明电路绘制。
原路图可水平布置，也可垂直布置。
水平布置时，电源电路垂直画，其他电路水平画，控制电路中的耗能元件（如接触器和断电器的线圈、信号灯、照明灯等）要画在电路的最右方。
垂直布置时，电源电路水平画，其他电路垂直画，控制电路中的耗能元件要画在电路的最下方。
电源电路画成水平线，三相交流电源相序L1、L2、L3由上而下排列，中线N和保护地线PE画在相线之下。
直流电源则正端在上，负端在下画出。
主电路是指受电的动力装置及保护电器，它通过的是电动机的工作电流，电流较大，主电路要垂直电源电路画在原理图的左侧。
CAD画电气原理图方法
CAD快速绘制电路图的方法和技巧计算机辅助绘图与设计技术已广泛应用于工程中的各个领域，如机械、电子、建筑等、目前广泛使用的CAD软件，不仅适用于机械图样的绘制与编辑，绘制电子、电路图也是非常方便适用的。
电路分析的一个重要方法就是把实际的电路系统抽象为电路模型，用理想元件或者理想元件的组合去代替实际电路系统中的实际元件。
这样就构成了与实际电路相对应的电路模型，建立电路模型能使电路的分析大大简化，是电路计算的基础。
电路图是用规定的电路符号表示各种理想元件而画出的电路模型图样。
电路图只反映各种理想元件在电路中的作用及其相互连接方式，并不反应实际元件的内部结构。
掌握电路图绘制方法是电子电路设计中一项十分重要的工作，是电子技术人员进行电子设计的基本功。
电路是由各种电子元件或电气设备按一定方式连接起来的一个整体，如电源、电压、电流、电阻、导线等，可以实现有用的多种功能。
如图1所示的电路图。
用CAD软件中提供的二维图形绘制与编辑命令，并掌握一定的技巧，能方便、准确、快速地完成。
下面以图1所示电路图为例描述其应用CAD的绘制过程。
1 图块的使用在电路图中，有各种电子元件，它在各类电子产品中占有十分重要的位置。
电路图中用到的几种电子元件的图形符号。
在使用AutoCAD绘图时，会遇到图形中有大量相同或相似的内容，这时可以把重复绘制的图形创建成块，在需要时直接插入。
例如在CAD中，通过块创建制成的各种专业图形符号库，标准零件库，常见结构库等，通过块的调用进行图形的拼合，从而提高绘图效率。
在绘制电路图时将常用的电子元件定义成为块，用插入块的方法插入到电路图中，就能大大提高绘图速度。
1．1 绘制要定义为图块的图形电阻的图形符号用CAD中的矩形命令绘制出。
电压的图形符号用CAD中的圆命令绘制出。
1.2 定义块执行绘图→块→创建→出现块定义对话框，在块定义对话框中定义块名为电阻，指定块的基点，选择矩形图形内部的中点，选择对象是将矩形图形选中。
电气原理图的绘制
适用于研究和分析电路工作原理、并可为寻找故障提供帮助，同时也 是编制电气安装接线图的依据，因此在设计部门和生产现场得到广泛应用。
二、电气原理图
闸刀开关 QS
3 电气原理图与实物关系
交流接触器 KM
熔断器 FU 按钮（常闭） SB
热继电器 FR
三相异步 电动机
M
按钮（常开） SB M 3~
二、电气原理图
5 电气原理图标准
电气图绘制必须遵守国家标准局颁布的最新电气制图标准。目前主要有： GB/GT4728—1996~2000《电气简图用图形符号》 GB7159— 1987《电气技术中的文字符号制定通则》 GB4026—1992《电器设备接线端子和特定导线线端的识别及应用字母数字 系统通则》 GB/T6988.3-1997《电气制图、接线图和接线表》 GB/T6988.1~4—2002《电气技术文件的编制》
《电气控制与PLC》
电气图样的绘制
一、电气控制系统图
1 电气控制系统
电气控制系统：由许多电气元件按一定要求联接而成的系统。
2 电气控制系统图
电气控制系统图： 为了便于电气控制系统的设计、分析、安 装、调整、使用和维修，需要将电气控制系统中各电气元件及其 联接线路，用一定的图形表达出来，这种图就是电气控制系统图。
8
电气原理图标号
线路采用字母、数字、符号及其组合标记。 三相交流电源采用L1、L2、L3标记，中性 线采用N标记。 电源开关之后的三相交流电源主电路分别 按U、V、W顺序标记。 分级三相交流电源主电路采用三相文字代 号U、V、W前加上阿拉伯数字1、2、3等来 标记如：1U、1V、1W及2U、2V、2W等。 控制电路采用阿拉伯数字编号，一般由三 位或三位以下的数字组成。 标记方法按“等电位”原则进行。 在垂直绘制的电路中，标号顺序一般由上 至下编号；凡是被线圈、绕组、触点或电阻、 电容元件所间隔的线段，都应标以不同的阿 拉伯数字来做为线路的区分标记。
CAD画电气原理图方法
CAD快速绘制电路图的方法和技巧计算机辅助绘图与设计技术已广泛应用于工程中的各个领域，如机械、电子、建筑等、目前广泛使用的CAD软件，不仅适用于机械图样的绘制与编辑，绘制电子、电路图也是非常方便适用的。
电路分析的一个重要方法就是把实际的电路系统抽象为电路模型，用理想元件或者理想元件的组合去代替实际电路系统中的实际元件。
这样就构成了与实际电路相对应的电路模型，建立电路模型能使电路的分析大大简化，是电路计算的基础。
电路图是用规定的电路符号表示各种理想元件而画出的电路模型图样。
电路图只反映各种理想元件在电路中的作用及其相互连接方式，并不反应实际元件的内部结构。
掌握电路图绘制方法是电子电路设计中一项十分重要的工作，是电子技术人员进行电子设计的基本功。
电路是由各种电子元件或电气设备按一定方式连接起来的一个整体，如电源、电压、电流、电阻、导线等，可以实现有用的多种功能。
如图1所示的电路图。
用CAD软件中提供的二维图形绘制与编辑命令，并掌握一定的技巧，能方便、准确、快速地完成。
下面以图1所示电路图为例描述其应用CAD的绘制过程。
1 图块的使用在电路图中，有各种电子元件，它在各类电子产品中占有十分重要的位置。
电路图中用到的几种电子元件的图形符号。
在使用AutoCAD绘图时，会遇到图形中有大量相同或相似的内容，这时可以把重复绘制的图形创建成块，在需要时直接插入。
例如在CAD中，通过块创建制成的各种专业图形符号库，标准零件库，常见结构库等，通过块的调用进行图形的拼合，从而提高绘图效率。
在绘制电路图时将常用的电子元件定义成为块，用插入块的方法插入到电路图中，就能大大提高绘图速度。
1．1 绘制要定义为图块的图形电阻的图形符号用CAD中的矩形命令绘制出。
电压的图形符号用CAD中的圆命令绘制出。
1.2 定义块执行绘图→块→创建→出现块定义对话框，在块定义对话框中定义块名为电阻，指定块的基点，选择矩形图形内部的中点，选择对象是将矩形图形选中。
3.3 实例讲解机床电气线路原理图的绘制
实例讲解机床电气线路原理图的绘制
实例讲解机床电气线路原理图的绘制
●绘图顺序：
一般以读图顺序分块进行电路绘制，即先绘制电源及主电路，再绘 制辅助电路。
新建原理图→原理图图纸设置→创建元件库及元件→加载元件库→ 电源及主电路绘制→辅助电路绘制→放置辅助说明信息→调整电路布局 →原理图保存与输出。
实例讲解机床电气线路原理图的绘制
●原理图的绘制
要求：电路布局要规范；电气元件的位置一般应按照从左至右，从 上到下的识读原则进行排列；所有电器触点，都按照没有通电或没有外 力作用时的常态画出。原理图中的电器元件都应按没有通电和没有外力 作用时的状态绘制。当垂直放置时，各元器件触点图形符号以“左开右闭 ”绘制。当水平放置时以“上闭下开” 绘制。
实例讲解机床电气线路原理图的绘制辅助说明信Biblioteka 电源电路辅助电路 主电路
三相异步电动机正反转控制线路原理图
CAD画电气原理图方法
CAD快速绘制电路图的方法和技巧计算机辅助绘图与设计技术已广泛应用于工程中的各个领域，如机械、电子、建筑等、目前广泛使用的CAD软件，不仅适用于机械图样的绘制与编辑，绘制电子、电路图也是非常方便适用的。
电路分析的一个重要方法就是把实际的电路系统抽象为电路模型，用理想元件或者理想元件的组合去代替实际电路系统中的实际元件。
这样就构成了与实际电路相对应的电路模型，建立电路模型能使电路的分析大大简化，是电路计算的基础。
电路图是用规定的电路符号表示各种理想元件而画出的电路模型图样。
电路图只反映各种理想元件在电路中的作用及其相互连接方式，并不反应实际元件的内部结构。
掌握电路图绘制方法是电子电路设计中一项十分重要的工作，是电子技术人员进行电子设计的基本功。
电路是由各种电子元件或电气设备按一定方式连接起来的一个整体，如电源、电压、电流、电阻、导线等，可以实现有用的多种功能。
如图1所示的电路图。
用CAD软件中提供的二维图形绘制与编辑命令，并掌握一定的技巧，能方便、准确、快速地完成。
下面以图1所示电路图为例描述其应用CAD的绘制过程。
1 图块的使用在电路图中，有各种电子元件，它在各类电子产品中占有十分重要的位置。
电路图中用到的几种电子元件的图形符号。
在使用AutoCAD绘图时，会遇到图形中有大量相同或相似的内容，这时可以把重复绘制的图形创建成块，在需要时直接插入。
例如在CAD中，通过块创建制成的各种专业图形符号库，标准零件库，常见结构库等，通过块的调用进行图形的拼合，从而提高绘图效率。
在绘制电路图时将常用的电子元件定义成为块，用插入块的方法插入到电路图中，就能大大提高绘图速度。
1．1 绘制要定义为图块的图形电阻的图形符号用CAD中的矩形命令绘制出。
电压的图形符号用CAD中的圆命令绘制出。
1.2 定义块执行绘图→块→创建→出现块定义对话框，在块定义对话框中定义块名为电阻，指定块的基点，选择矩形图形内部的中点，选择对象是将矩形图形选中。
电气原理图怎么绘制？
电气原理图怎么绘制？常用的电气图包括：电气原理图、电器元件布置图、电气安装接线图。
各种图纸的图纸尺寸一般选用297×210、297×420、297×630、297×840mm、四种幅面，特殊需要可按GB126—74《机械制图》国家标准选用其他尺寸。
电气原理图：用图形符号、文字符号、项目代号等表示电路各个电气元件之间的关系和工作原理的图称为电气原理图。
电气原理图结构简单、层次分明，适用于研究和分析电路工作原理、并可为寻找故障提供帮助，同时也是编制电气安装接线图的依据，因此在设计部门和生产现场得到广泛应用。
电气原理图是把一个电气元件的各部件以分开的形式进行绘制，现场也有将同一电器上各个零部件均集中在一起，按照其实际位置画出的电路结构图。
结构图的画法比较容易识别电器，便于安装和检修。
但是，当线路比较复杂和使用的电器比较多时，线路便不容易看清楚。
因为同一电器的各个部件在机械上虽然联在一起，但是电路上并不一定相互关联。
绘制原则：1、电气原理图中的电器元件是按未通电和没有受外力作用时的状态绘制。
在不同的工作阶段，各个电器的动作不同，触点时闭时开。
而在电气原理图中只能表示出一种情况。
因此，规定所有电器的触点均表示在原始情况下的位置，即在没有通电或没有发生机械动作时的位置。
对接触器来说，是线圈未通电，触点未动作时的位置；对按钮来说，是手指未按下按钮时触点的位置；对热继电器来说，是常闭触点在未发生过载动作时的位置等等。
2、触点的绘制位置。
使触点动作的外力方向必须是：当图形垂直放置时为从左到右，即垂线左侧的触点为常开触点，垂线右侧的触点为常闭触点；当图形水平放置时为从下到上，即水平线下方的触点为常开触点，水平线上方的触点为常闭触点。
3、主电路、控制电路和辅助电路应分开绘制。
主电路是设备的驱动电路，是从电源到电动机大电流通过的路径；控制电路是由接触器和继电器线圈、各种电器的触点组成的逻辑。
