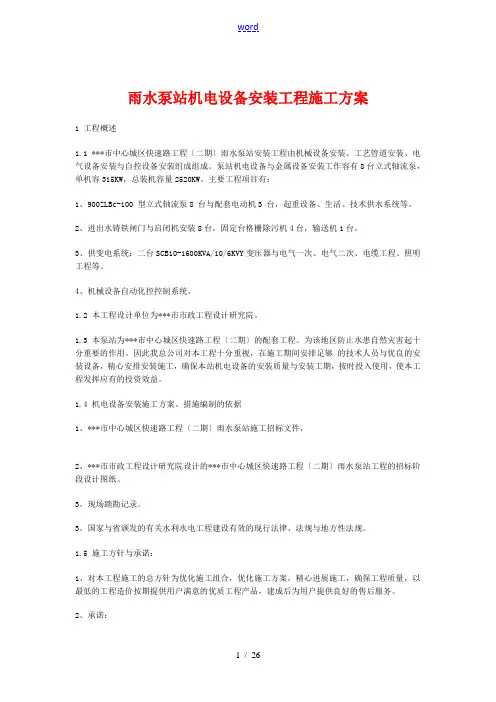

雨水泵站机电设备安装工程施工方案

雨水泵站机电设备安装工程施工方案

1 工程概述

1.1 ***市中心城区快速路工程（二期）雨水泵站安装工程由机械设备安装、工艺管道安装、电气设备安装及自控设备安装组成组成。泵站机电设备及金属设备安装工作内容有8台立式轴流泵，单机容315KW，总装机容量2520KW。主要工程项目有：

1、900ZLBc-100 型立式轴流泵8 台及配套电动机3 台，起重设备、生活、技术供水系统等。

2、进出水铸铁闸门及启闭机安装8台，固定台格栅除污机4台，输送机1台。

3、供变电系统：二台SCB10-1600KVA/10/6KVY变压器及电气一次、电气二次、电缆工程、照明工程等。

4、机械设备自动化控控制系统。

1.2 本工程设计单位为***市市政工程设计研究院。

1.3 本泵站为***市中心城区快速路工程（二期）的配套工程。为该地区防止水患自然灾害起十分重要的作用。因此我总公司对本工程十分重视，在施工期间安排足够的技术人员及优良的安装设备，精心安排安装施工，确保本站机电设备的安装质量及安装工期，按时投入使用，使本工程发挥应有的投资效益。

1.4 机电设备安装施工方案、措施编制的依据

1、***市中心城区快速路工程（二期）雨水泵站施工招标文件，

2、***市市政工程设计研究院设计的***市中心城区快速路工程（二期）雨水泵站工程的招标阶段设计图纸。

3、现场踏勘记录。

3、国家及省内颁发的有关水利水电工程建设有效的现行法律、法规及地方性法规。

1.5 施工方针及承诺：

1、对本工程施工的总方针为优化施工组合，优化施工方案，精心进行施工，确保工程质量，以最低的工程造价按期提供用户满意的优质工程产品，建成后为用户提供良好的售后服务。

2、承诺：

我公司若中标承包**排涝站机电设备安装工程，可郑重地向业主及监理单位作出如下承诺：

（1）保证按《泵站技术规范》（安装分册、验收分册）SD204–86 及其他规范的要求，按《质量评定标准》评定，工程质量等级达优良。

（2）保证按招标文件规定工期完成承包合同范围内的全部机电安装任务，保证确保2008年3月20日以前完成电设备安装任务，确保交付使用

（3）保证本工程不转包，不分包。

本公司能够提出上述承诺，是因为本工程的设计单位天津市市政工程设计研究院，能为本站提供优良的设计，有经验丰富的建设、监理单位人员的指导和监控，我公司有一支从事水利水电工程机电设备安装的专业队伍，技术力量雄厚，工人技术素质较高，安装及调试设备齐全，可以按时完成任务。

2 主要实物工程量统计表

2.1 本工程机电设备安装工程量统计是依据***市市政工程设计研究院设计的***市中心城区快速路工程（二期）雨水泵站工程的招标阶段设计图纸。

2.2 承包商对本工程机电设备安装内容包括：机电设备的采购及

出厂检查验收、设备的装卸、二次运输、工地开箱检查验收、保管、仓储、安装、调试、试验、启动、试运行、移交的全部工作，设备基础的一、二期混凝土内的予埋件。

2.3 主要实物工程量统计表

（1）、主要设备及工艺管道工程量

（2）、主要电气设备安装工程量

（3）主要自控安装工程量

序号材料、设备名称及规格计量单位数量1PLC控制柜安装台1

2 超声波液位差计探头安装FDU81个2

3 超声波液位差计变送器安装FMU862-R1A1A1个1

4 IP65仪表保护箱(不锈钢)400*350*300只1

5挠性金属管敷充LV-5-30#m40 6电缆敷设KVVP-0.75,7*1.5m40

7 电缆敷设KVVP-0.75,10*1.5m160

8 电缆敷设KVVP22-0.75,14*1.5m340

9 电缆敷设KVVP22-0.75,30*1.5m50

10电缆敷设Y1V22-0.75,3*1.5m30

11电缆敷设DJYVP-1,3*2*1.5m30

3 机电设备安装施工进度安排、劳动力及设备计划

3.1 控制进度安排

1、金属结构制安、机电设备安装工程施工网络计划已合编在《***市中心城区快速路工程（二期）雨水泵站工程》中，本节中所述的关键工期的开工时间、完工时间则以总网络图所表示的该项目的开工时间、完工时间为准。

2、机电设备安装工程必须与土建密切配合，进出水闸门的予埋件随土建施工进度进行。

3.2 劳动力安排计划

1、投入足够的机电设备安装劳动力及辅助劳力，并使各技术工种合理搭配。

2、对派往本工地的机电设备安装工程技术人员及技术工人保持相对稳定，在施工期间原则上不调离工地，以使本工程施工顺利进行。

3、本工程安排的辅助劳力系指具有多年类似施工经验技术熟练的合同工。

4、土建工程开工的同时即派人专业负责相关设备及电气的予埋。

3.3 施工机械设备

1、机电安装的进场施设备见进场设备总表。

2、在工地设置简易加工厂，厂内装设电焊、钣金工等金加工设备，基本能满足工地现场临时件或简易应急缺件加工的需要。

4 机电设备安装工程主要施工方案

4.1 机电设备安装工程主要施工方案的编制说明。

1、承包责任人完全响应***市中心城区快速路工程（二期）雨水泵站工程招标文件中有关机电设备安装的全部要求。

2、按GB/TI9001－2000dtISO9001－2000质量体系的生产、安装和服务要求，向业主提供质量保证。

3、充分利用总公司具有的水利水电工程综合施工的能力及施工经验，做好施工准备工作，在工程实施中，充分发挥总公司的资源优势，保证物资、设备、人员等资源优先提供，满足本工程的施工要求。

4.2 机电设备安装施工安排

1、充分做好同土建施工的协调，为施工周期长的分项工程做好充分的安装条件。

2、充分利用公司机电安装队伍多年的多项目的综合施工经验，使建筑工程及机电设备安装工程施工有组织地配合起来，互相穿插进行。

3、加强主机组安装施工力量，提前做好设备及原材料采购、设备检查、设备缺陷处理等工作，为安装节省施工时间。

4.3 机电设备安装工程合同项目和工作内容

（1）主水泵及给排水系统、起重设备的安装与调试

（2）主变压器、高低压开关柜的采购、安装与调试

（3）电力电缆的采购、安装与调试

（4）照明装置的采购、安装与调试

（5）防雷接地的采购、安装与调试

（6）闸门埋件安装

（7）闸门启闭机的安装与调试

（8）固定式格栅除污机采购、安装与调试

（9）输送机采购、安装与调试

（10）自动化控制系统的采购、安装与调试

4.4 立式轴流泵组安装

1、轴流泵组主水泵的性能参数

主水泵泵组采用900ZLBc-100 型共有8台，其性能参数为：

水泵型式立式半调节轴流泵

水泵型号900ZLBc-100
