课程设计板式塔

kg 液体 / h 或 kmol液体 / h
液沫夹带分率ψ：夹带的液体流量占横过塔板液体流量的分数。
故有：
e
eV
qmL e
qmL qmV
eV
所以
2024/10/20
ev
1
qm L qVLs L qm《V化工原理1》课程设q计VVs v
27
ev的计算方法：方法1：利用Fair关联图求Ψ，进而求出ev。方法2：用Hunt经验公式计算ev。
③ 溢流堰（出口堰）
作用：维持塔板上一定液层，使液体均匀横向流过。
型式：平直堰、溢流辅堰、三角形齿堰及栅栏堰。
2024/10/20
《化工原理》课程设计
21
堰高 hW：直接影响塔板上液层厚度过小，相际传质面积过小；过大，塔板阻力大，效率低。常、加压塔：40 ~ 80 mm ；减压塔：25 mm 左右。堰长 lW ：影响液层高度。
6.10 板式塔 6.10.1 板式塔结构及性能
（1）板式塔结构
塔顶气相
进料
回流液
塔底液相
2024/10/20
《化工原理》课程设计
1
塔板结构 ① 气体通道
形式很多，如筛板、浮阀、泡罩等，对塔板性能影响很大。
② 降液管（液体通道）液体流通通道，多为弓形。
③ 受液盘塔板上接受液体的部分。
④ 溢流堰使塔板上维持一定高度的液层，保证两相充分接触。
bs
r
x
lW
双流型弓形降液管塔板：
bd
Aa 2(x
r2
x2
r2
s in 1
x) r
2(x1
r2
x12
r2
s in 1

化工原理课程设计(苯-甲苯精馏塔设计)

课程设计任务书一、课题名称苯——甲苯分离过程板式精馏塔设计二、课题条件（原始数据）一、设计方案的选定原料：苯、甲苯年处理量：55000t原料组成（甲苯的质量分率）：、0.65料液初温： 30℃操作压力、回流比、单板压降：自选进料状态：饱和液体进料塔顶产品浓度：98.5%塔底釜液含甲苯量不低于97%（质量分率）塔顶采用全凝器，泡点回流塔釜：饱和蒸汽间接/直接加热塔板形式：筛板生产时间：330天/年，每天24h运行冷却水温度：20℃～35℃设备形式：筛板塔厂址：武汉地区三、设计内容（包括设计、计算、论述、实验、应绘图纸等根据目录列出大标题即可）1设计方案的选定2精馏塔的物料衡算3塔板数的确定4精馏塔的工艺条件及有关物性数据的计算（加热物料进出口温度、密度、粘度、比热、导热系数）5精馏塔塔体工艺尺寸的计算6塔板主要工艺尺寸的计算7塔板的流体力学验算8塔板负荷性能图（精馏段）9换热器设计10馏塔接管尺寸计算11制生产工艺流程图（带控制点、机绘，A2图纸）12绘制板式精馏塔的总装置图（包括部分构件）（手绘，A1图纸）13撰写课程设计说明书一份设计说明书的基本内容⑴课程设计任务书⑵课程设计成绩评定表⑶中英文摘要⑷目录⑸设计计算与说明⑹设计结果汇总⑺小结⑻参考文献14 有关物性数据可查相关手册15 注意事项●写出详细计算步骤，并注明选用数据的来源●每项设计结束后列出计算结果明细表●设计最终需装订成册上交四、进度计划（列出完成项目设计内容、绘图等具体起始日期）1.设计动员，下达设计任务书0.5天2.收集资料，阅读教材，拟定设计进度1-2天3.初步确定设计方案及设计计算内容5-6天4.绘制总装置图2-3天5.整理设计资料，撰写设计说明书2天6.设计小结及答辩1天指导教师（签名）：年月日学科部（教研室）主任（签名）：年月日说明：1．学生进行课程设计前，指导教师应事先填好此任务书，并正式打印、签名，经学科部（教研室）主任审核签字后，正式发给学生。

化工原理课程设计

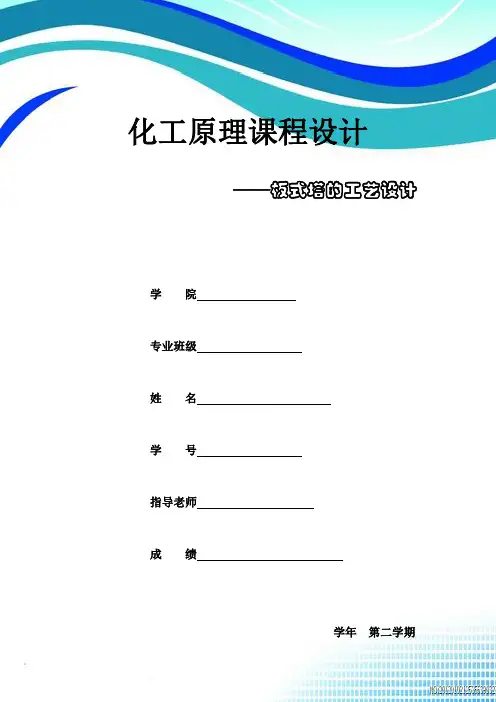

化工原理课程设计──板式塔的工艺设计学院专业班级姓名学号指导老师成绩学年第二学期目录1.任务书 ····························································· - 3 -2.任务要求 ······································错误!未定义书签。

3.设计过程 ·························································· - 3 -3.1塔板工艺尺寸计算········································ - 4 -3.2塔板流体力学验算········································ - 8 -3.3塔板负荷性能图··········································- 10 -3.4数据汇总···················································- 14 -3.5心得体会与总结··········································- 15 -1.任务书拟建一浮阀塔用以分离甲醇——水混合物，决定采用F1型浮阀（重阀），试根据以下条件做出浮阀塔的设计计算。

化工原理板式塔设计

化⼯原理板式塔设计⽬录第⼀章板式精馏塔的设计1.1概述 (1)1.2板式精馏塔的设计原则与步骤 (1)1.3理论塔板数的确定 (3)1.4塔板效率和实际塔板数 (7)1.5板式精馏塔的结构设计 (8)1.6 板式精馏塔⾼度及其辅助设备 (27)1.7 板式精馏塔的计算机设计 (31)第⼆章板式精馏塔设计举例2.1苯－甲苯板式精馏塔设计 (33)2.2⼄醇—⽔板式精馏塔设计 (47)2.3 甲醇—⽔板式精馏塔设计 (66)第三章塔设备的机械计算3.1 塔体及裙座的强度计算 (86)3.2 塔盘板及其⽀撑梁的强度、挠度计算 (104)3.3 塔盘技术条件 (105)3.4 塔盘⽀撑件的尺⼨公差 (109)附录 (111)第⼀章板式精馏塔的设计1.1概述蒸馏是利⽤液体混合物中各组分挥发度的不同并借助于多次部分汽化和部分冷凝达到轻重组分分离的⽅法。

蒸馏操作在化⼯、⽯油化⼯、轻⼯等⼯业⽣产中中占有重要的地位。

为此，掌握⽓液相平衡关系，熟悉各种塔型的操作特性，对选择、设计和分析分离过程中的各种参数是⾮常重要的。

蒸馏过程按操作⽅式可分为间歇蒸馏和连续蒸馏。

间歇蒸馏是⼀种不稳态操作，主要应⽤于批量⽣产或某些有特殊要求的场合；连续蒸馏为稳态的连续过程，是化⼯⽣产常⽤的⽅法。

蒸馏过程按蒸馏⽅式可分为简单蒸馏、平衡蒸馏、精馏和特殊精馏等。

简单蒸馏是⼀种单级蒸馏操作，常以间歇⽅式进⾏。

平衡蒸馏⼜称闪蒸，也是⼀种单级蒸馏操作，常以连续⽅式进⾏。

简单蒸馏和平衡蒸馏⼀般⽤于较易分离的体系或分离要求不⾼的体系。

对于较难分离的体系可采⽤精馏，⽤普通精馏不能分离体系则可采⽤特殊精馏。

特殊精馏是在物系中加⼊第三组分，改变被分离组分的活度系数，增⼤组分间的相对挥发度，达到有效分离的⽬的。

特殊精馏有萃取精馏、恒沸精馏和盐溶精馏等。

精馏过程按操作压强可分为常压精馏、加压精馏和减压精馏。

⼀般说来，当总压强增⼤时，平衡时⽓相浓度与液相浓度接近，对分离不利，但对在常压下为⽓态的混合物，可采⽤加压精馏；沸点⾼⼜是热敏性的混合液，可采⽤减压精馏。

板式塔设计课程设计

化工单元与操作课程设计题目：板式塔的设计学院: 轻纺工程专业: 应用化工年级: 14 化一学号: 1431020133姓名: 王家琳指导老师: 陈晓玲目录绪论 (03)第一章板式塔课程设计任务书 (06)1.1课程名称 (06)1.2设计条件（原始数据） (06)第二章设计计算...................................................................................错误!未定义书签。

2.1设计方案的确定 (07)2.2设计基础数据 (07)2.3精馏塔的物料衡算 (09)2.4塔板数的确定 (10)精馏塔的工艺条件及有关物性数据的计算 (12)精馏塔的塔体工艺尺寸计算 (20)塔板主要工艺尺寸的计算 (22)筛板的流体力学验算 (25)塔板负荷性能图 (29)第三章板式塔设计计算结果 (35)第四章参考文献 (36)概述板式塔板式塔是一类用于气液或液液系统的分级接触传质设备，由圆筒形塔体和按一定间距水平装置在塔内的若干塔板组成。

广泛应用于精馏和吸收，有些类型（如筛板塔）也用于萃取，还可作为反应器用于气液相反应过程。

操作时（以气液系统为例），液体在重力作用下，自上而下依次流过各层塔板，至塔底排出；气体在压力差推动下，自下而上依次穿过各层塔板，至塔顶排出。

每块塔板上保持着一定深度的液层，气体通过塔板分散到液层中去，进行相际接触传质。

沿革工业上最早出现的板式塔是筛板塔和泡罩塔。

筛板塔出现于1830年，很长一段时间内被认为难以操作而未得到重视。

泡罩塔结构复杂，但容易操作，自1854年应用于工业生产以后，很快得到推广，直到20世纪50年代初，它始终处于主导地位。

第二次世界大战后，炼油和化学工业发展迅速，泡罩塔结构复杂、造价高的缺点日益突出，而结构简单的筛板塔重新受到重视。

通过大量的实验研究和工业实践，逐步掌握了筛板塔的操作规律和正确设计方法，还开发了大孔径筛板，解决了筛孔容易堵塞的问题。

课程设计-板式塔设计计算

（2）筛板塔板
塔板上开圆孔，孔径：3 - 8 mm，大孔径筛板：12 - 25 mm。
（3）浮阀塔板浮阀塔盘
方形浮阀
圆形浮阀
条形浮阀
方形浮阀
F1型浮阀
优点：浮阀根据气体流量，自动调节开度，提高了塔板的操作弹性、降低塔板的压降，同时具有较高塔板效率，在生产中得到广泛的应用。缺点：浮阀易脱落或损坏。
② 降液管液泛
当塔内气、液两相流量较大，导致降液管内阻力及塔板阻
力增大时，均会引起降液管液层升高，当降液管内液层高度难以维持塔板上液相畅通时，降液管内液层迅速上升，以致达到上一层塔板，逐渐充满塔板空间，即发生液泛。并称之为降液管液泛。
说明：两种液泛互相影响和关联，其最终现象相同。
（2）严重漏液漏液量增大，导致塔板上难以维持正常操作所需的液面，无
6.10.2 塔内气、液两相异常流动
（1）液泛如果由于某种原因，使得气、液两相流动不畅，使板上液
层迅速积累，以致充满整个空间，破坏塔的正常操作，称此现
象为液泛。液泛现象：
① 过量雾沫夹带液泛原因：
① 气相在液层中鼓泡，气泡破裂，将雾沫弹溅至上一层塔板；
② 气相运动是喷射状，将液体分散并可携带一部分液沫流动。说明：开始发生液泛时的气速称之为液泛气速。
为了使进料保持稳定，一般入塔的原料液由高位槽供给，
以免受泵的流量波动的影响。
为了保持回流液的稳定，冷凝器常采用冷却水,而不用塔顶蒸气预热原料液.因为塔顶蒸气量如有波动，将影响回流液量及进料温度。从而影响整个塔的操作稳定性。有时也把冷凝器分割为两部分，一部分预热原料液，另一部分用冷却水使蒸气冷凝。这样可以用控制冷却水量来控制冷凝器的操作,同时保证进料温度一定。塔釜液体虽然温度很高，但用它来预热原料液,对液-液传热过程其传热系数很小，则所需传热面积必然很大。

化工原理课程设计精馏板式塔的设计

④ 降液管的宽度Wd和截面积Af：可根据堰长lw与塔径D的比值，由图中查取Wd/D和Af/AT的值,。求得的降液管的宽度和截面积，应按照下式进行验算液体在降液管内的停留时间，并
确保停留时间大于或等于3～5s，这样使得溢流中的泡沫有足够的时间在降
液管中分离。
（27）
⑤ 降液管底隙高度hb：
（28）
• 采用合适的回流比； • 蒸馏系统的合理设置，如采用中间再沸器和中间冷凝器的流程，可以提高精馏塔的热力学效率。
3.板式精馏塔的工艺计算
釜。（1）（2）
得出：
3.1物料衡算及操作线方程
• 常规塔：一处进料和塔顶、塔底各有一个产品，塔釜间接蒸汽加热的精馏
（3）
（4）
式中：F、D、W——分别为原料液、馏出液和釜残液流量，kmol/h；
2.2进料状态的选择
• • • • • • •
进料状态以进料热状态参数q表示，有五种进料状态； q>1.0时，为低于泡点温度的冷液进料； q＝1.0时，为泡点下饱和液体； q＝0时，为露点下的饱和蒸气； 1>q>0时，为介于泡点和露点间的气液混合物； q<0时，为高于露点的过热蒸气进料。为使塔的操作稳定，免受季节气温影响，精、提馏段采用相同塔径以便于制造，则采用饱和液体（泡点）进料，但需增设原料预热器。
• 4、塔的负荷性能图（放在说明书的流体力学验算后、用标准坐标纸绘制）
2.设计方案的确定
2.1操作压力
精馏操作可以在常压、减压和加压下进行。
除热敏性物料外，凡通过常压精馏即可实现分离要求，并能用江河水或循环水将馏出物冷凝下来的系统，都采用常压精馏；
对热敏性物料或混合物沸点过高的系统，宜采用减压精馏；常压下成气态的物料必须采用加压精馏。

天津大学化工原理课程设计(苯—氯苯精馏过程)

《化工原理》课程设计设计题目：苯—氯苯精馏过程板式塔设计姓名：学号：学院：专业：应用化学2012年9月10日目录设计主要内容 (1)一设计方案的确定及流程说明 (1)二精馏塔的物料衡算 (4)三精馏塔板数的确定 (4)四精馏塔工艺条件及有关物性数据计算 (7)五精馏塔主要工艺尺寸计算 (11)六精馏塔塔板的工艺尺寸 (12)七精馏塔塔板的流体力学验算 (14)八精馏塔塔板的负荷性能图 (17)九精馏塔辅助设备选型与计算 (20)十、设计结果概要 (23)设计总结和评述 (24)参考文献 (25)设计主要内容一设计方案的确定及流程说明1、操作压力蒸馏操作可在常压，加压，减压下进行。

应该根据处理物料的性能和设计总原则来确定操作压力。

例如对于热敏感物料，可采用减压操作。

本次设计为一般物料因此，采用常压操作。

2、进料状况进料状态有五种：过冷液，饱和液，气液混合物，饱和气，过热气。

但在实际操作中一般将物料预热到泡点或近泡点，才送入塔内。

这样塔的操作比较容易控制。

不受季节气温的影响，此外泡点进料精馏段与提馏段的塔径相同，在设计和制造上也叫方便。

本次设计采用泡点进料即q=1。

3、加热方式蒸馏釜的加热方式一般采用间接加热方式，若塔底产物基本上就是水，而且在浓度极稀时溶液的相对挥发度较大。

便可以直接采用直接加热。

直接蒸汽加热的优点是：可以利用压力较低的蒸汽加热，在釜内只需安装鼓泡管，不需安装庞大的传热面，这样，操作费用和设备费用均可节省一些，然而，直接蒸汽加热，由于蒸汽的不断涌入，对塔底溶液起了稀释作用，在塔底易挥发物损失量相同的情况下。

塔釜中易于挥发组分的浓度应较低，因而塔板数稍微有增加。

但对有些物系。

当残液中易挥发组分浓度低时，溶液的相对挥发度大，容易分离故所增加的塔板数并不多，此时采用直接蒸汽加热是合适的。

4、冷却方式塔顶的冷却方式通常水冷却，应尽量使用循环水。

只有要求的冷却温度较低，考虑使用冷却盐水来冷却。

化工原理-板式塔及其设计计算

第八页，共56页。
塔板上理想流动情况：
液体横向均匀流过塔板，气体从气体通道上升，均匀穿过液层。气液
两相接触传质，达相平衡，分离后，继续流动。
传质的非理想流动情况： ①反向流动
液沫夹带、气泡夹带，即：返混现象后果：使已分离的两相又混合，板效率降低，能耗增加。 ②不均匀流动液面落差（水力坡度）：引起塔板上气速不均；塔壁作用（阻力）：引起塔板上液速不均，中间 > 近壁；
m液柱
塔板阻力 hf包括以下几部分: （a）干板阻力 h0—气体通过板上孔的阻力（设无液体时）；（b）液层阻力 hl —气体通过液层阻力；（c）克服液体表面张力阻力 hσ—孔口处表面张力。
（a）干板阻力h0
h0
p f ,o
Lg
1 2g
V L
u0 C0
2
第三十三页，共56页。
C0— 孔流系数
说明：通常应使溢流强度qVLh/lW 不大于100~130 m3/（mh）。
第二十七页，共56页。
堰上方液头高度 hOW ：
how
2.84103
E
qVLh lW
2/3 பைடு நூலகம்
其中， E：液流收缩系数，一般可近似取 E =1。
要求： hOW 6mm
(4) 塔板及其布置 ① 受液区和降液区
一般两区面积相等。
C0
塔板孔流系数
第三十四页，共56页。
d0/δ
（b）液层阻力 hl
hl hW hOW
查图求充气系数β
Fa
ua
1/
V
2
m s
kg m3
1/ 2
第三十五页，共56页。
（c）克服液体表面张力阻力（一般可不计）

化工原理板式塔课程设计

化工原理板式塔课程设计一、课程目标知识目标：1. 理解化工原理中板式塔的基本概念、分类和结构；2. 掌握板式塔的流体力学特性和传质单元操作原理；3. 学会运用板式塔的物料和能量平衡方程，分析实际工艺过程中的塔内流动和传质现象；4. 了解板式塔在化工生产中的应用和常见问题。

技能目标：1. 能够运用板式塔的设计方法，进行塔板数、塔径和塔高的初步计算；2. 掌握板式塔内流体流动和传质的模拟与优化方法；3. 能够运用相关软件（如Aspen Plus）对板式塔进行模拟和性能分析；4. 培养解决实际工程问题，如塔内液泛、漏液、堵塞等问题的能力。

情感态度价值观目标：1. 培养学生对化工原理学科的兴趣，激发学习热情；2. 培养学生的团队协作意识，学会与他人共同解决问题；3. 增强学生的环保意识，认识到化工生产过程中节能减排的重要性；4. 培养学生的创新精神和实践能力，为将来从事化工领域工作打下基础。

本课程针对高年级化工原理相关专业学生，结合课程性质、学生特点和教学要求，明确以上课程目标。

通过本课程的学习，学生能够掌握板式塔的基本理论、设计方法和应用技能，为实际工程问题的解决和未来职业发展奠定基础。

同时，注重培养学生的团队协作、创新精神和环保意识，提高学生的综合素养。

后续教学设计和评估将围绕以上具体学习成果展开。

二、教学内容1. 板式塔基本概念与结构- 板式塔的定义、分类及特点；- 常见塔板类型及其结构。

2. 板式塔流体力学特性- 单板塔的流体流动现象；- 塔内液相和气相流动的压降计算；- 液泛和漏液的判断及防止措施。

3. 传质单元操作原理- 传质的基本理论；- 传质单元数的计算；- 影响传质效率的因素。

4. 板式塔物料和能量平衡- 板式塔内物料和能量的平衡方程；- 塔内流动和传质的模拟与优化；- 实际工艺过程中的案例分析。

5. 板式塔设计方法- 塔板数、塔径和塔高的初步计算；- 塔内流体流动与传质的模拟；- 设计软件（如Aspen Plus）的应用。

化工原理课程设计_11

《化工原理》课程设计报告设计题目: 苯-氯苯分离过程板式精馏塔2014-09-14（一）设计任务书: 苯—氯苯精馏塔设计（二）设计题目（三）要求: 试设计一座苯-氯苯连续精馏塔, 要求产量纯度为99.8%的氯苯3.0吨/小时, 塔顶流出液中含氯苯不得高于2%, 原料液中含氯苯38%（均为质量分数）, 其他条件见下面（二）至（五）。

（四）另外, 在确定一些自选操作参数或结构参数时（如进料状况、回流比、冷却水出口温度、板间距等）, 应选取两个不同数值（产生两种局部或整体方案）, 进行适当比较分析, 确定优选方案, 以便建立经济、节能、环保等设计意识。

主要内容见下页（六）。

（五）操作条件（1）塔顶压力4kPa（表压）（2）进料热状况自选（3）回流比R=1.6Rmin（4）塔底加热蒸汽压强 0.5MPa（表压）（5）单板压降≤0.7kPa（六）塔板类型塔设备型式为板式塔（错流筛板塔）（七）设备工作日（八）每年300天, 每天24小时连续运行（九）厂址选在天津地区（十）设计内容1 设计方案简介2 精馏塔的物料衡算3 精馏塔塔板数确定4 精馏塔工艺条件及有关物性数据计算5 精馏塔主要工艺尺寸（塔高、塔径及塔板结构尺寸）计算6 精馏塔的流体力学验算7 精馏塔塔板的负荷性能图8 精馏塔辅助设备选型与计算9 设计结果一览表10 带控制点的生产工艺流程及精馏塔的主体设备条件图11设计总结和评述一、设计方案简介本次设计的内容是分离苯-氯苯的板式精馏塔, 基本流程是原料由管道运送到原料罐之后, 由泵打入精馏塔, 其间要经过一个原料预热器, 从塔顶出来的组分由管道通过冷凝器之后, 一部分作为产品输送到产品罐, 一部分回流作为塔内的下降液体；塔底的部分液体在经过再沸器气化之后成为塔内上升蒸汽, 部分液体存在塔底, 一部分液体由管道流出作为氯苯的产品, 并由泵输送至氯苯储罐。

其中冷凝器的冷却水可以采用自来水, 原料可以使用塔底液体进行预热, 再沸器的加热蒸汽来自锅炉房。

《化工原理课程设计》板式精馏塔设计报告

《化工原理课程设计》报告4万吨/年甲醇~水板式精馏塔设计目录一、概述 (4)1.1 设计依据·································错误！未定义书签。

1.2 技术来源·································错误！未定义书签。

1.3 设计任务及要求 (5)二：计算过程 (7)1. 塔型选择 (7)2. 操作条件的确定 (8)2.1 操作压力 (8)2.2 进料状态 (8)2.3 加热方式 (8)2.4 热能利用 (8)3. 有关的工艺计算 (9)3.1 最小回流比及操作回流比的确定·········错误！未定义书签。

3.2 塔顶产品产量、釜残液量及加热蒸汽量的计算错误！未定义书签。

3.3 全凝器冷凝介质的消耗量 (17)3.4 热能利用·····························错误！未定义书签。

化工课程设计(板式塔)

《化工设备设计基础》课程设计计算说明书学生姓名：学号：所在学院：专业：设计题目：指导教师：2011年月日目录一.设计任务书 (2)二.设计参数与结构简图 (4)三.设备的总体设计及结构设计 (5)四.强度计算 (7)五.设计小结 (13)六.参考文献 (14)一、设计任务书1、设计题目根据《化工原理》课程设计工艺计算内容进行填料塔（或板式塔）设计。

设计题目：各个同学按照自己的工艺参数确定自己的设计题目：填料塔（板式塔）DNXXX设计。

例：精馏塔（DN1800）设计2、设计任务书2.1设备的总体设计与结构设计（1）根据《化工原理》课程设计，确定塔设备的型式(填料塔、板式塔)；（2）根据化工工艺计算，确定塔板数目(或填料高度)；（3）根据介质的不同，拟定管口方位；（4）结构设计，确定材料。

2.2设备的机械强度设计计算（1）确定塔体、封头的强度计算。

（2）各种开孔接管结构的设计，开孔补强的验算。

（3）设备法兰的型式及尺寸选用；管法兰的选型。

（4）裙式支座的设计验算。

（5）水压试验应力校核。

2.3完成塔设备装配图（1）完成塔设备的装配图设计，包括主视图、局部放大图、焊缝节点图、管口方位图等。

（2）编写技术要求、技术特性表、管口表、明细表和标题栏。

3、原始资料3.1《化工原理》课程设计塔工艺计算数据。

3.2参考资料：[1] 董大勤.化工设备机械基础[M].北京：化学工业出版社，2003.[2] 全国化工设备技术中心站.《化工设备图样技术要求》2000版[S]．[3] GB150-1998.钢制压力容器[S]．[4] 郑晓梅.化工工程制图化工制图[M]．北京：化学工业出版社，2002.[5] JB/T4710-2005.钢制塔式容器[S]．4、文献查阅要求设计说明书中公式、内容等应明确文献出处;装配图上应写明引用标准号。

5、设计成果1、提交设计说明书一份。

2、提交塔设备(填料塔、板式塔)装配图一张(A1)。

化工原理课程设计《板式塔课程设计》

三、设计内容：
三、设计内容： 1、确定设计方案 ( 精馏装置流程设计与论证 )。 2、板式塔的工艺计算： (1). 确定塔顶，塔底产品的质量与流量； (2). 确定塔顶，塔底控制温度； (3). 求算最小回流比，确定操作回流比； (பைடு நூலகம்). 求算理论板层数 N ，确定加料位置； (5). 确定实际板层数，实际加料板位置； (6). 全塔热平衡，计算塔顶冷凝，冷却器热负荷及冷却水消耗量；塔底再沸器热负荷及加热蒸汽消耗量；
计算а、μ（以定性温度下、进料组成计算）
ET=0.49(аμ)-0.245
关联图
校验
将工艺计算结果列表
接管尺寸
冷却剂用量
加热剂用量
（3）冷却剂、加热剂用量
（2）各接口尺寸
注意u的选择：根据第1章流体流动选择合适的流速
进料管：泵加料 u= 1-3m/s；高位槽进料u= 0.5-1m/s
回流液管：泵回流 u= 1.5-3m/s；重力回流u= 0.5-1m/s
绘图
物料流程图：塔板结构图：塔体工艺图：
只标设备名称，物料组成、流量。
总高、管口位置、板间距、管口方位、管口表、技术特性表。
塔板分块、孔的排列、降液管的尺寸；
5、设计说明书内容
1.设计任务书 2.目录 3.符号表 4.精馏方案的选择 5.工艺计算 6.精馏塔的工艺尺寸设计 7.参考文献 8.结束语：评价、感受
正文
每项单独一页
每项单独一页
设计任务书一、设计题目：年产 A 吨乙醇板式精馏塔工艺设计。二、已知条件： 1．原料组成：含 B %（质量）的粗乙醇溶液，其余为水。 2．产品要求：含量≥ 93.5 %（质量）的乙醇。 3．塔底残液要求：含乙醇≤0.1%（质量）。 4．加热剂：经压力调节后为0.2MPa（表压）的饱和水蒸气。 5．冷却剂：30℃的循环冷却水。 6、进料状况：

化工原理课程设计精馏板式塔的设计ppt课件

有关计算中的空塔气速值。
完整最新ppt
22
4.3 其它塔体的主要尺寸
4.3.1塔顶高度HD
塔顶空间高度作用是安装塔板和人孔的需要，也使气体中的液滴自由沉降，塔顶空间高度一般取1.0～1.5m。
4.3.3进料段高度 HF
进料如果是液相，则HF应稍大于一般的板间距，并满足安装人孔的需要。如果是两相进料，则HF需要取得大一些，以利于进料两相分离。一般可取： HF＝（1.0～1.2）m。
• 为使塔的操作稳定，免受季节气温影响，精、提馏段采用相同塔径以便于制造，则采用饱和液体（泡点）进料，但需增设原料预热器。
• 若工艺要求减少塔釜加热量避免釜温过高，宜采用气态
进料。
完整最新ppt
11
2.3加热方式
• 蒸馏大多采用间接蒸汽加热，设置再沸器，以提供足够的热量；
• 若待分离的物系为某种轻组分和水的混合物，也可采用直接蒸汽加热。
堵塞，不适宜处理粘性大、脏的和带固体粒子的料液。
完整最新ppt
25
5.2 塔板有关参数的计算 5.2.1板上液流型式的确定
常用的塔板流动型式有下面几种：
（1）单流型：这是最普遍和最常用的，液体的流径较长，板面利用好；塔板结构简单，直径小于2.2m以下的塔普遍采用此型；
（2）双流型：用于大塔径及液相负荷较大的场合；（3）回流型：又称U型流型，用于液气比较小的场合；（4）其他流型：当塔径及液流量都特大式，双流型无法满足，可以用四
浮阀塔是现今应用最广的一种板型，其主要优点是生产能力大，操作弹性较大，分离效果较高，塔板结构较泡罩塔简单。制造费是泡罩塔板的60～80％，是筛板塔的120～130％。目前国内多用F1型（重阀）浮阀塔。

化工原理课程设计—板式精馏塔的设计

板式精馏塔的设计1.1 概述塔设备是炼油、化工、石油化工等生产中广泛应用的气液传质设备。

根据塔内气液接触部件的结构型式，可分为板式塔和填料塔。

板式塔内设置一定数目的塔板，气体以鼓泡或喷射形式穿过板上液层进行质热传递，气液相组成呈阶梯变化，属逐级接触逆流操作过程。

填料塔内装有一定高度的填料层，液体自塔顶沿填料表面下流，气体逆流向上（也有并流向下者）与液相接触进行质热传递，气液相组成沿塔高连续变化，属微分接触操作过程。

工业上对塔设备的主要要求是：（1）生产能力大；（2）传热、传质效率高；（3）气流的摩擦阻力小；（4）操作稳定，适应性强，操作弹性大；（5）结构简单，材料耗用量少；（6）制造安装容易，操作维修方便。

此外，还要求不易堵塞、耐腐蚀等。

板式塔大致可分为两类：（1）有降液管的塔板，如泡罩、浮阀、筛板、导向筛板、新型垂直筛板、蛇形、S型、多降液管塔板；（2）无降液管的塔板，如穿流式筛板（栅板）、穿流式波纹板等。

工业应用较多的是有降液管的塔板，如浮阀、筛板、泡罩塔板等。

（一）泡罩塔泡罩塔是最早使用的板式塔，是Celler于1813年提出的，其主要构件是泡罩、升气管及降液管。

泡罩的种类很多，国内应用较多的是圆形泡罩。

泡罩塔的主要优点是：因升气管高出液层，不易发生漏液现象，操作弹性较大，液气比范围大，适用多种介质，操作稳定可靠，塔板不易堵塞，适于处理各种物料；但其结构复杂，造价高、安装维修不便，板上液层厚，气体流径曲折，塔板压降大，因雾沫夹带现象较严重，限制了起诉的提高。

现虽已为其他新型塔板代替，但鉴于其某些优点，仍有沿用。

（a b）图1 泡罩塔（二）浮阀塔浮阀塔广泛用于精馏、吸收和解吸等过程。

其主要特点是在塔板的开孔上装有可浮动的浮阀，气流从浮阀周边以稳定的速度水平地进入塔板上液层进行两相接触。

浮阀可根据气体流量的大小而上下浮动，自行调节。

浮阀有盘式、条式等多种，国内多用盘式浮阀，此型又分为F－1型（V－1型）、V－4型、十字架型、和A型，其中F－1型浮阀结构较简单、节省材料，制造方便，性能良好，故在化工及炼油生产中普遍应用，已列入部颁标准（JB－1118－81）。

(化工原理课设计)板式塔设计

34
塔截面积 AT = 气体流通截面积 A +降液管面积 Ad
即： A = AT - Ad
塔截面积 AT
A 1 Ad
AT
选取 Ad / AT ，计算塔径 D
D 4AT
计算塔径需圆整，系列化标准：
0.4,
0.5,
0.6,
0.7,
0.8,
0.9,
1.0,
1.2,
1.4,
1.6,
1.8,
2.0m
等
35
15
3 常用塔板类型塔板是气液两相接触传质的场所，为提高塔板性能，采用各种形式塔板。
塔板性能要求：生产能力大，塔板效率高，塔板阻力小，操作弹性大，结构简单，维修方便，成本低。
16
常用塔板类型 1、泡罩塔板组成：
升气管和泡罩优点：
塔板效率高，操作弹性大对物料适应性强，不易堵缺点：生产能力不大，阻力大结构复杂，成本高。
➢流动性能校核
6
（3）辅助设备设计（4）管路设计及泵的选择（5）控制方案的确定（6）汇总设计结果－设计说明书
7
板式塔
一、板式塔概述重要的气-液传质设备
汽、液两相接触方式：（动画）
全塔：逆流接触塔板上：错流接触
两相流动的推动力：液体：重力气体：压力差（塔压降）
8
塔板结构：
1、气体通道形式很多，如筛板、浮阀、泡罩等。对塔板性能影响很大。
2 0
44
选择开孔率 ф: 0.05 -- 0.15（大、小） Ao Aa
选择孔径 d0，t
1 2
4
d02
1 t 2 sin 60o
0.907 d0 t
2
