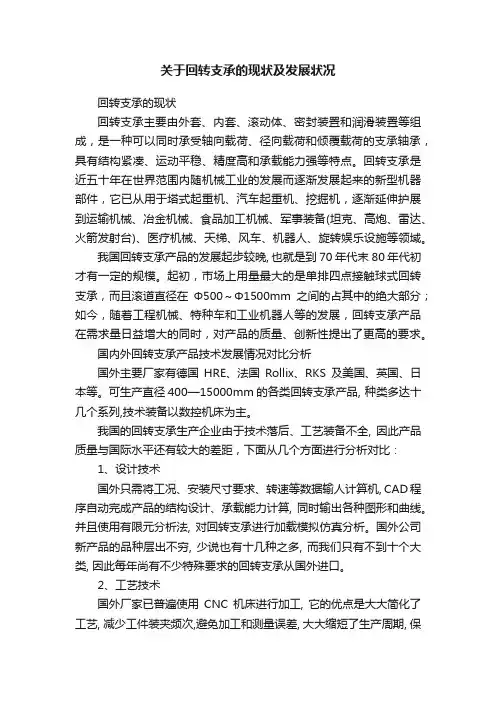

关于回转支承的现状及发展状况

关于回转支承的现状及发展状况回转支承的现状回转支承主要由外套、内套、滚动体、密封装置和润滑装置等组成,是一种可以同时承受轴向载荷、径向载荷和倾覆载荷的支承轴承,具有结构紧凑、运动平稳、精度高和承载能力强等特点。
回转支承是近五十年在世界范围内随机械工业的发展而逐渐发展起来的新型机器部件,它已从用于塔式起重机、汽车起重机、挖掘机,逐渐延伸护展到运输机械、冶金机械、食品加工机械、军事装备(坦克、高炮、雷达、火箭发射台)、医疗机械、天梯、风车、机器人、旋转娱乐设施等领域。
我国回转支承产品的发展起步较晚, 也就是到70年代末80年代初才有一定的规模。
起初,市场上用量最大的是单排四点接触球式回转支承,而且滚道直径在Φ500~Φ1500mm之间的占其中的绝大部分;如今,随着工程机械、特种车和工业机器人等的发展,回转支承产品在需求量日益增大的同时,对产品的质量、创新性提出了更高的要求。
国内外回转支承产品技术发展情况对比分析国外主要厂家有德国HRE、法国Rollix、RKS及美国、英国、日本等。
可生产直径400—15000mm的各类回转支承产品, 种类多达十几个系列,技术装备以数控机床为主。
我国的回转支承生产企业由于技术落后、工艺装备不全, 因此产品质量与国际水平还有较大的差距,下面从几个方面进行分析对比:1、设计技术国外只需将工况、安装尺寸要求、转速等数据输人计算机, CAD程序自动完成产品的结构设计、承载能力计算, 同时输出各种图形和曲线。
并且使用有限元分析法, 对回转支承进行加载模拟仿真分析。
国外公司新产品的品种层出不穷, 少说也有十几种之多, 而我们只有不到十个大类, 因此每年尚有不少特殊要求的回转支承从国外进口。
2、工艺技术国外厂家已普遍使用CNC机床进行加工, 它的优点是大大简化了工艺, 减少工件装夹频次,避免加工和测量误差, 大大缩短了生产周期, 保证了内外圈装配的合套率, 同时提高了产品质量的保证能力。
回转支承选型计算

回转支承选型计算一、回转支承承载回转支承在使用过程中,一般要承受轴向力Fa,径向力Fr以及倾覆力矩M的共同作用,对不同的应用场合,由于主机的工作方式及结构型式不同,上述三种载荷的作用组合情况将有所变化,有时可能是两种载荷的共同作用,有时也有可能仅仅是一个载荷的单独作用。
通常,回转支承的安装方式有以下两种型式——座式安装和悬挂式安装。
两种安装形式支承承受的载荷示意如下:客户在选型时,若所用回转支承为座式安装,可按下面的选型计算来进行选型;若所用回转支承为悬挂式安装或其他安装型式,请与我公司技术部进行联系。
二、回转支承的选型、结构型式的选择1常用回转支承的结构型式有四种:单排球式、交叉滚柱式、双排球式、三排柱式。
有以下结论:根据我们的经验和计算,时,优先选用三排柱式回转支承。
>1800? Do ≤1800时,单排球式为首选型式;Do单排球式的承载能力高于交叉滚柱式和双排异径式。
相同外形尺寸的回转支承, ?系列单排球式回转支承,尺寸更紧凑,重量更轻,具有更好的性价比,为单排球式的首选系列。
? Q、回转支承的选型计算2单排球式回转支承的选型计算①计算额定静容量0.5 doC= 0.6×D×OOkN 式中:C ───额定静容量, O滚道中心直径, mm D ───O, mm do───钢球公称直径②根据组合后的外载荷,计算当量轴向载荷+ 3.44FrCp = Fa + 4370M/D O当量轴向载荷,kN 式中:Cp ───m 倾覆力矩,kN·M ───kN Fa ───轴向力,Fr ───径向力,kN安全系数③fs = Co / Cpfs值可按下表选取三排柱式回转支承的选型计算①计算额定静容量0.75×do Co= 0.534×D O kN ───式中:C 额定静容量, O滚道中心直径D ───, mm O上排滚柱直径, mm do ───②根据组合后的外载荷,计算当量轴向载荷Cp = Fa + 4500M/D O kN 当量轴向载荷,C p───式中:M ───倾覆力矩,kN·mFa ───轴向力,kN③安全系数fs = Co / Cpfs值可按下表选取回转支承安全系数f s3、利用静载曲线选型静态承载曲线表示回转支承保持静止状态时所能承受的最大负荷。
回转支承承载能力的探析与提高

1 影响回转支承能力的因素
1.1 滚道的硬度
如果以 HRC55 的额定静容量当成 1,那么滚道的硬度与额
定静容量的关系如表 1。
表 1 滚道硬度分析
滚道硬度(HRC) 62 59 57 56 55 52 51
静容量
1.60 1.35 1.30 1.24 1 0.88 0.56
行 业 标 准 的 最 低 硬 度 是 HRC55,一 般 情 况 下,滚 道 淬 火
大型游乐设施回转支承载荷分析及选型

大型游乐设施回转支承载荷分析及选型摘要:随着经济发展和人民生活水平的提高,休闲娱乐成为民众的主要消费领域,为游乐设施的发展提供了强大的动力,同时游乐设施大多为高速运转且运动形式复杂多样,运行过程中与游客的生命安全息息相关。
游乐设施的运动形式主要有旋转运动、直线运动以及旋转和直线运动的复合运动。
其中旋转运动是游乐设备的主要运动形式,如转马、自控飞机和高空飞翔等,实现旋转运动的主要部件为回转支承。
中国的第一套回转支承诞生于1964年,回转支承被称为“机器的关节”,起到承上启下的作用。
由于球式回转支承精度高、而自身轻度偏低,对安装技术要求较高,广泛应用于游乐设施产品中,作为回转机构的主要零件,其安装的可靠性,关系着游乐设施的可靠性与安全性。
关键词:大型游乐设施;回转支承载荷分析;选型引言回转支承通常尺寸很大,类似于轴承,因此常被称作“大轴承”。
中国的第一套回转支承诞生于1964年,近40年来才逐步得到广泛应用。
回转支承被称为“机器的关节”,是两部件之间做相对旋转运动的重要传动部件,需承受相对运动过程中的轴向力、径向力及倾翻力矩。
回转机构作为游乐设施主要机构之一,也是工作最为频繁的机构,而回转支承作为回转机构的主要零件,其选型计算显得尤为关键,直接影响到回转机构的可靠性。
其中滚动轴承式回转支承广泛应用于各种游乐设施中,是关键的承载零部件,其承载能力的计算决定着回转支承的校核与选型。
回转支承结构形式1.1机构形式回转支承主要由外圈(有齿或无齿)、密封带、滚动体(滚球或滚柱)、隔离块和内圈(有齿或无齿)等组成。
根据外部结构,回转支承分为无齿式、外齿式和内齿式三种。
根据内部结构,可分四个系列:四点接触球回转支承、双排角接触球回转支承、交叉圆柱(圆锥)滚子回转支承和三排圆柱滚子组合回转支承。
其中单排四点接触球式回转支承由两个套圈组成,结构紧凑,重量轻,钢球与滚道四点接触,能同时承受轴向力,径向力和倾覆力矩,广泛应用于各种游乐设备。
回转支承的优点及使用方法

回转支承的优点及使用方法回转支承是一种广泛应用于机械设备中的关键部件,其独特的结构和性能使其具有许多优点。
本文将就回转支承的优点和使用方法进行详细介绍。
一、回转支承的优点:1.重量轻:回转支承的结构相对轻巧,能够实现机械设备的轻量化设计。
这不仅有助于提高机械设备的运行效率,还能降低设备的能耗和材料成本。
2.转动灵活:回转支承具有高度的转动灵活性,能够在各种工况下实现平稳的转动。
不论是低速工况还是高速工况,回转支承都能够稳定运行,并且具有较低的摩擦和噪音。
3.承载能力强:回转支承能够承受较大的径向、轴向和倾斜载荷,具有较大的承载能力。
这使得回转支承适用于各种重型机械设备,如挖掘机、起重机、风电机组等。
4.装配方便:回转支承结构简单,安装和拆卸方便。
用户只需简单的操作即可完成回转支承的安装和拆卸工作,省去了繁琐的操作步骤和时间。
5.使用寿命长:回转支承采用优质材料和精密加工工艺制造,具有较长的使用寿命。
即使在恶劣的环境下,回转支承也能够保持良好的工作性能,不易损坏。
二、回转支承的使用方法:1.选择合适的回转支承:根据机械设备的工况和需求选择合适的回转支承型号和规格。
一般来说,回转支承的型号和规格应与机械设备的承载要求相匹配。
2.安装回转支承:根据回转支承的安装要求和图纸,确保回转支承的安装位置和方向正确。
在安装过程中,要注意避免回转支承受到外力冲击和损坏。
3.调试和校正:安装完成后,对回转支承进行调试和校正。
主要包括回转支承的行程、轴向间隙、摩擦力矩和垂直跳动等参数的调整和校正。
4.运行和维护:经过调试和校正后,可以启动机械设备进行正常运行。
在使用过程中,要注意监测回转支承的工作状态和性能,及时发现和处理异常情况。
5.定期维护和保养:为了确保回转支承的正常运行和延长使用寿命,需要定期对其进行维护和保养。
主要包括润滑、紧固螺栓、检查密封件和清洁等工作。
总之,回转支承作为机械设备中的重要部件,具有重量轻、转动灵活、承载能力强、装配方便和使用寿命长等优点。
探讨回转支承承载性能分析方法

探讨回转支承承载性能分析方法回转支承结构是重要的机械组成部件,利用滚动体结构和内外圈滚动接触进行力和运动的传递,并且能同时承受径向载荷作用、轴向载荷作用以及倾覆力矩的作用,也就是说,要研究回转支承承载性能就要对其接触问题进行直观研究,确保对高度非线性问题进行深入探讨。
1 回转支承承载性能的理论研究1.1 回转支承结构的特点由于回转支承结构是为满足不同工作需求的基础部件,整体构型结构比较多样化,但是主要为两大基本类型:一种是滚动球点接触;另一种是滚动柱线接触,研究人员要针对不同的类型进行优势和缺陷的综合分析。
主要特征是:第一,点接触式滚球运动灵活,回转支承回转阻力小;第二,点接触式对精度、刚性以及安装间隙要求低;第三,滚柱线接触面大于滚球点接触面积;第四,点接触滚道结构为曲面,难度要远超线接触加工措施。
其中比较典型的点接触式回转支承见图1所示:1.2 回转支承荷载分布在计算回转支承结构滚动体和滚道之间的接触应力以及变形情况时,研究人员要针对其荷载分布模型进行仿真分析,从而计算出有效数值,其中针对具体的计算方式,国内外提出了三种比较主流的研究假设:第一,若回转支承结构的内外圈均为刚体结构,则滚动体和滚道接触处会发生负载变形;第二,若是在加工过程中没有出现明显的误差,滚动体和滚道之间接触性较好,则不会出现轴向以及径向的间隙;第三,由于回转支承在实际运转过程中转速较低,所以在性能分析计算时无需考虑离心力。
2 回转支承承载性能研究方法在对回转支承承载性能进行研究的过程中,主要分为两种模式:一种是基于Hertz接触理论的解析算法;另一种是有限元数值算法。
两种算法需要研究人员进行研究机制的分析,并且针对不同算法的应用领域进行深入剖析。
2.1 基于Hertz接触理论的解析算法对于分析荷载分布以及工程中接触问题的研究人员来说,Hertz接触理论并不陌生,Hertz接触理论主要是针对物体在外载荷作用下的相互接触,对其产生的应力以及应力分布结构的一种科学理论。
回转支承

型号
回转支承轴承具有以下部分型号(参照XZWD):
01系列
单排四点接触球式回转支承
回转支承单排四点接触球式回转支承由两个座圈组成,结构紧凑、重量轻、钢球与圆弧滚道四点接触,能同 时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。
02系列
双排异径球式回转支承
设备平台
解决回转支承噪声的方法
回转支承噪音常见的有尘埃声和伤痕声两种解决方如下:
(1)尘埃声的控制方法
回转支内有尘埃等异物,会发生非周期性的振动,所谓尘埃声,其振动与噪声的大小不定,而......
工作方式
根据实际使用情况及设计结构有不同的工作方式,基本工作方式有两种:1、内圈固定其支撑作用,外圈旋转; 2、外圈固定其支撑作用,内圈旋转。
回转支承双排球式回转支承有三个座圈,钢球和隔离块可直接排入上下滚道,根据受力状况,安排了上下两 排直径不同的钢球。这种开式装配非常方便,上下圆弧滚道的承载角都为90°,能承受很大的轴向力和倾翻力矩。 当径向力大于0.1倍的轴向力时,滚道须特殊设计。双排异径球式回转支承的轴向、径向尺寸都比较大,结构紧固。 特别适用于要求中等以上直径的塔式起重机,汽车起重机等装卸机械上......
体、马达等部件构成。由于核心部件采用回转支承,因此可以同时承受 轴向力、径向力、倾翻力矩。其形式很多,但结构组成基本大同小异。回转支承的基本结构
由左及右分别是(上部分):1.外圈(有齿或无齿)2.密封带 3.滚动体(滚球或滚柱) 4.加油嘴由左及右分 别是(下部分): 1.堵塞 2.堵塞销 3.内圈(有齿或无齿) 4.隔离块或保持架 5.安装孔(丝孔或光孔)
热处理
滚道热处理 回转支承的滚道都是经过表面感应淬火处理的,并且淬火硬度确保在HRC55~62,能达到足够的淬硬层深度。 回转支承滚道热处理由左及右、由上及下分别是: 1.单排四点接触球式滚道 2.双排异径球式压圈滚道 3.单排交叉滚柱式滚道 4.双排异径球式鼻圈滚道 5.三排滚柱式鼻圈滚道 齿轮热处理 由于传递力的需要,回转支承其中一个套圈上通常制有齿。齿轮的热处理状态一般为正火或调质状态。齿表 面也可按照用户的要求淬火处理,淬火硬度在HRC50~60,并且能够保证足够的深度。根据应用场合的不同,齿 轮淬火可分为全齿淬火和单齿感应淬火。单齿感应淬火又可分为齿面齿根淬火......
三排滚子转盘轴承承载能力分析和寿命计算

三排滚子转盘轴承承载能力分析和寿命计算摘要多排滚柱式回转支撑,能够承受较大的倾覆力矩,是回转支承中承载能力最大的一种。
多排滚柱式回转支承特别适用于承受大载荷、大冲击工况条件下运行的重型机械,而三排滚柱式回转支承是其中最具典型的结构形式,因此对三排滚子转盘轴承的研究具有一定的现实意义和社会效益。
以Hertz接触理论为基础,结合三排滚子转盘轴承的特殊结构,推导出计算三排滚子转盘轴承接触强度校核的有关理论公式,并绘制了静、动承载能力曲线。
然后,用Lundberg-Palmgren寿命理论,推导计算三排滚子转盘轴承的疲劳寿命。
通过以上的分析计算可为轴承的选型和设计提供理论基础。
通过以上分析推导的公式,建立数值求解模型,用Matlab编程语言进行计算求解,解出三排滚子转盘轴承的最大承受载荷和寿命,进而绘制承载能力曲线。
之后,再用ANSYS有限元,建立简单的模型进行形变和应力的分析。
关键词:三排滚子转盘轴承,承载能力,疲劳寿命,经典数值分析,ANSYS有限元分析。
CARRYING CAPACITY ANALYSIS AND LIFETIME CALCULATIONS OF THREE-ROWROLLER SLEWING BEARINGSABSTRACTIn slewing bearings, the multi-row roller slewing bearings has the most load carrying capacity, which can withstand large overturning moment. The multi-row roller slewing bearings is especially suitable for heavy machinery which withstand large loads or impact of working conditions under running. However, three-row roller slewing bearings is one of the most typical form in the structure of multi-row roller slewing bearings. So, it has a certain practical significanc e and social benefits for studing three-row roller slewing bearings.It can deduce to the theoretical formula that used to calculating contact strength check of the three-row roller slewing bearings and can draw static and dynamic carrying capacity curves,based on the Hertz contact theory and combined with the special structure of the three-row roller slewing bearings. Then, using the lifetime expectancy theory of Lundberg-Palmgren to derived and calculate the fatigue lifetime of the three-row roller slewing bearings. It can provide a theoretical basis for bearing type selection and design by the above anal ysis and calculations.Through the formula which anal ysis and derive above,we can build the numerical solution model. Computing f or Matlab programming language, solve three-row roller slewing bearings maximum load carrying and lifetime, and then draw the carrying capacity curve. After then, build a simple model by the ANSYS finite element to deformation and stress analysis.KEY WORDS:three-row roller slewing bearings, carrying capacity, fatigue lifetime, Classical numerical analysis, ANSYS finite element analysis.目录前言 (1)第1章绪论 (2)§1.1研究对象 (2)§1.1.1研究对象及特点 (2)§1.1.2国内外对比 (3)§1.2研究的意义 (3)第2章静承载能力分析 (4)§2.1负荷和变形 (4)§2.1.1负荷与弹性变形 (4)§2.2 接触应力和变形计算 (5)§2.2.1赫兹弹性理论的基本假设 (5)§2.2.2计算公式 (5)§2.3平衡方程 (6)§2.3.1静态平衡方程的建立 (6)§2.3.2力平衡方程 (6)§2.3.3力矩平衡方程 (8)§2.4承载曲线的绘制 (8)§2.4.1分析计算过程 (8)§2.4.2静承载曲线的绘制 (11)第3章额定寿命和动态承载能力的计算 (13)§3.1理论公式的推导 (13)§3.1.1额定滚动体负荷计算 (13)§3.1.2当量滚动体负荷计算 (13)§3.1.3单个套圈额定寿命计算 (13)§3.2多排滚子的合成寿命计算 (15)§3.3动承载能力曲线的绘制 (15)§3.4动静承载能力合成曲线 (17)第4章承载能力的有限元分析 (18)§4.1有限元模型的确定 (18)§4.2 承载能力的有限元求解 (18)§4.2.1 求解步骤 (18)§4.2.2 网格划分过程 (19)§4.2.3 求解和分析 (20)§4.3 求解之后的结论 (21)结论 (22)参考文献 (23)致谢 (25)附录 (26)§1.1求转盘轴承滚子参数的主函数 (26)§1.2求转盘轴承参数的子函数 (30)§1.3求转盘轴承寿命的主函数 (33)§1.4求转盘轴承寿命的子函数 (35)前言由于现在对转盘轴承的研究只限制在四点接触转盘轴承上,对三排滚子转盘轴承的研究很少,多排滚柱式回转支承与球式回转支承相比特别适用于承受大载荷、大冲击工况条件下运行的重型机械,而三排滚柱式回转支承是其中最具典型的结构形式,因此对三排滚子转盘轴承的研究具有一定的现实意义和社会效益。
回转支承承载能力

影响回转支承承载能力的四个参数回转支承的失效形式有两种,一是滚道损坏,二是断齿,而滚道损坏占的比例达98%以上,因此我们说,滚道质量是回转支承质量的核心问题,影响回转支承滚道质量的因素较多,其中滚道淬火硬度、淬硬层深度、滚道曲率半径和接触角无疑是最重要的四个影响因素,它们以不同的方式影响着滚道质量,并决定了回转支承的承载能力和使用寿命。
•滚道硬度回转支承滚道淬火硬度对其额定静容量影响较大,如以HRC55时额定静容量为标准1,则滚道硬度与额定静容量有下列对应关系:标准规定的最低硬度为HRC55,通常实际平均淬火硬度在HRC57左右,因此绝大多数回转支承实际承载能力均高于按HRC55计算的理论值。
从上表也可看出当硬度低于HRC53时,即使留有1.2的安全系数,使用也不安全了,特别当硬度只有HRC50时,1.7倍的安全系数也形同虚设,非常危险。
硬度不够极易造成回转支承失效,从滚道表面点蚀开始到坍塌结束。
•滚道淬硬层深度滚道淬硬层深度目前尚无无损检测的方法,主要靠工艺和装备来保证,必要的淬硬层深度是回转支承滚道不产生剥落的保证。
当回转支承受外负荷作用时,钢球与滚道的点接触就变成了面接触,是一个长半轴为a,短半轴为b的椭圆面,滚道除受压应力外,还受到剪切应力作用,最大剪切应力发生在表面下0.47a深处,因此滚道淬硬层深度须大于0.47a(一般取0.6a),这也是标准中根据钢球直径大小,而不是根据回转支承直径大小来规定淬硬层深度的原因,同时给出了具体最小保证值。
深度不够又会对回转支承的承载能力产生什么样的影响呢?它定量化的描述是:额定静容量CO与淬硬层深度H0.908成正比,由此可计算出,将要求为4mm的淬硬层深度只淬到2.5mm,那么CO将由1降至0.65,由此而产生的回转支承失效形式为滚道剥落,即使采取焊补措施也无济于事。
•滚道曲率半径这里的滚道曲率半径是指滚道在垂直剖面内的曲率半径,它与钢球半径的比值t(一般为1.04~1.08)的大小也显著影响着回转支承的额定静容量和动容量(寿命Lh),设t=1.04时为额定静容量和寿命均为1,则有下列对比关系:从表中可看出半径比越大额定静容量越低,使用寿命越短,即使滚道热处理硬度和淬硬层深度都符合标准要求,而不能有效控制该半径比,回转支承的承载能力和使用寿命仍达不到标准值,而这一点往往被忽视,但它却是影响回转支承性能的重要参数。
方圆回转支承

方圆回转支承方圆回转支承(Slewing bearing)一、概述方圆回转支承是一种用于工程机械、起重机械、挖掘机械、装载机械等设备中的重要组成部分。
它在设备的回转运动中起到关键作用,承受较大的轴向、径向力和重力负荷。
方圆回转支承具有结构紧凑、重量轻、承载能力强、耐用性好等特点,广泛应用于各个领域。
二、结构和分类方圆回转支承由内圈、外圈、钢球、密封圈和保持架等部分组成。
根据不同的传动方式和工作条件,方圆回转支承可以分为以下几类:1. 单列四点接触球式回转支承:这是最常见的一种回转支承结构,内圈和外圈之间由四个点接触的球面实现传动。
它具有承载能力高、刚度大、转动平稳等优点,适用于各种场合。
2. 双列四点接触球式回转支承:相比于单列四点接触球式回转支承,双列四点接触球式回转支承能够承受更大的径向负载,但在承载能力和刚度方面稍逊于单列结构。
3. 扩径滚子式回转支承:扩径滚子式回转支承由内圈、外圈、滚子、密封圈和保持架等部分组成。
其特点是在相同尺寸下承载能力更大,适用于承受重载的场合。
4. 单列交叉滚子式回转支承:单列交叉滚子式回转支承由内圈、外圈、滚子、密封圈和保持架等部分组成。
它具有承载能力大、刚度高以及运动平稳等特点,适用于较高负载和高转速的工作环境。
三、优势和应用1. 结构紧凑、重量轻:方圆回转支承在设计上充分考虑了载荷分布和刚度要求,采用轻量化的结构设计,使整体重量减轻,便于设备的安装和运输。
2. 承载能力强:方圆回转支承由于采用球面传动,能够承受较大的轴向和径向载荷,且具有较高的刚度,使机械设备在工作过程中能够保持稳定的转动。
3. 耐用性好:方圆回转支承采用高强度轴承钢材料制造,经过热处理和精密加工,能够有效抵抗磨损和腐蚀,延长使用寿命。
4. 广泛应用于各个领域:方圆回转支承广泛应用于工程机械、起重机械、挖掘机械、装载机械等设备中的回转部分。
例如,挖掘机的回旋台和起重机的回转机构等都采用了方圆回转支承。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
影响回转支承承载能力的四个参数回转支承的失效形式有两种,一是滚道损坏,二是断齿,而滚道损坏占的比例达98%以上,因此我们说,滚道质量是回转支承质量的核心问题,影响回转支承滚道质量的因素较多,其中滚道淬火硬度、淬硬层深度、滚道曲率半径和接触角无疑是最重要的四个影响因素,它们以不同的方式影响着滚道质量,并决定了回转支承的承载能力和使用寿命。
•滚道硬度回转支承滚道淬火硬度对其额定静容量影响较大,如以HRC55时额定静容量为标准1,则滚道硬度与额定静容量有下列对应关系:标准规定的最低硬度为HRC55,通常实际平均淬火硬度在HRC57左右,因此绝大多数回转支承实际承载能力均高于按HRC55计算的理论值。
从上表也可看出当硬度低于HRC53时,即使留有1.2的安全系数,使用也不安全了,特别当硬度只有HRC50时,1.7倍的安全系数也形同虚设,非常危险。
硬度不够极易造成回转支承失效,从滚道表面点蚀开始到坍塌结束。
•滚道淬硬层深度滚道淬硬层深度目前尚无无损检测的方法,主要靠工艺和装备来保证,必要的淬硬层深度是回转支承滚道不产生剥落的保证。
当回转支承受外负荷作用时,钢球与滚道的点接触就变成了面接触,是一个长半轴为a,短半轴为b的椭圆面,滚道除受压应力外,还受到剪切应力作用,最大剪切应力发生在表面下0.47a深处,因此滚道淬硬层深度须大于0.47a(一般取0.6a),这也是标准中根据钢球直径大小,而不是根据回转支承直径大小来规定淬硬层深度的原因,同时给出了具体最小保证值。
深度不够又会对回转支承的承载能力产生什么样的影响呢?它定量化的描述是:额定静容量CO与淬硬层深度H0.908成正比,由此可计算出,将要求为4mm的淬硬层深度只淬到2.5mm,那么CO将由1降至0.65,由此而产生的回转支承失效形式为滚道剥落,即使采取焊补措施也无济于事。
•滚道曲率半径这里的滚道曲率半径是指滚道在垂直剖面内的曲率半径,它与钢球半径的比值t(一般为1.04~1.08)的大小也显著影响着回转支承的额定静容量和动容量(寿命Lh),设t=1.04时为额定静容量和寿命均为1,则有下列对比关系:从表中可看出半径比越大额定静容量越低,使用寿命越短,即使滚道热处理硬度和淬硬层深度都符合标准要求,而不能有效控制该半径比,回转支承的承载能力和使用寿命仍达不到标准值,而这一点往往被忽视,但它却是影响回转支承性能的重要参数。
滚道曲面是通过成型砂轮磨削得到的,砂轮的修整精度直接复印到滚道上,砂轮修正时主要有三个误差源:半径对刀误差,上、下圆弧偏心距误差和修正笔回转误差,其中前二个误差的大小除与装备水平有关外,很大程度上取决于操作工的责任心和操作水平,因此有很大的不确定性,对刀误差影响着滚道半径,且它和偏心距误差共同影响着滚道接触角。
•滚道接触角α该接触角是指钢球在滚道上的接触点和钢球球心连线与回转支承径向剖面(水平面)之间的夹角。
回转支承的额定静容量CO与sinα成线性正比,一般原始接触角α取45o,之所以称之谓原始接触角,是因它是滚道设计计算和测量的角度,在回转支承轴、径向间隙为0时,原始接触角和装配后的实际接触角一致,当回转支承有间隙时,实际接触角大于原始接触角,间隙越大,实际接触角越大,在标准规定的间隙范围内一般将增加2o~10o,即实际接触角将达到47o~55o,这是一个对承载能力有利的变化,如果原始接触角和间隙都较大,实际接触角超过60o,随着滚道的磨损间隙将进一步加大,实际接触角也将增大,也就是钢球的落点向滚道边缘靠近,这时将出现接触椭圆面超出滚道边缘,滚道实际受力将高于理论计算应力,而造成滚道边缘压溃,回转支承失效。
因此控制好原始接触角和装配间隙已不是一个简单的精度问题,而是保证承载能力和使用寿命的大事。
影响原始接触角的因素是滚道半径误差和上、下半弧偏心距的误差,而实际接触角以原始接触角为最小值,随着间隙的加大而加大,当钢球与滚道的曲率比不同时,同样的滚道半径和上、下弧偏心距误差对原始接触角误差大小的影响程度不同.同样,装配间隙对实际接触角的影响也与曲率比有关,曲率比越小,实际接触角越大,换言之曲率比越小,原始接触角越难控制,间隙对实际接触角影响越大。
轴向间隙对接触角的从提高滚道的承载能力角度考虑,我们希望滚道与钢球的半径比越小越好,然从控制接触角角度考虑,又不希望太小。
目前国内大多数回转支承厂普遍使用的砂轮修整方式都很难兼顾两者。
顾此失彼,而这往往被一些制造厂有意无意地忽视了。
不是接触角失控就是采用增大滚道半径牺牲滚道承载能力来控制接触角,不管哪种情况出现都是用户所不愿接受的。
解决这一矛盾的有效办法是采用数控装置修整砂轮。
数控三坐标联动自动修整,从原理上避免了半径对刀和偏心距调整而产生的误差,滚道半径和原始接触角得到有效保证。
如果我们把滚道的淬火硬度和淬硬层深度称之谓滚道的“硬件”,那么滚道的半径和接触角就是滚道的“软件”,只“硬”不“软”事倍功半,只有“软、硬”兼备的滚道才是回转支承品质的保证。
数控三坐标联动修整砂轮,有效地保证了滚道的“软件”水平,而滚道在热处理之前的数控车削,则为“硬件”提供了重要保证,这种保证体现在两个方面,其一:数控车削的滚道曲面、形状规则、表面粗糙度低、滚道边口圆弧倒角半径一致,且与滚道面平滑连接。
规则的滚道曲面,使淬硬层深度均匀成为可能,平滑连接的倒角避免了淬火时的“尖角效应”,根除了滚道边口易淬裂的缺陷。
一致的倒角半径解决了过大的倒角造成的滚道有效承载区域的缩小,使钢球在滚道上的接触面过早地到达边口,而影响使用寿命。
其二:数控车削的滚道曲面,除表面粗糙度外,其余尺寸与磨削后的滚道曲面完全一致,因此滚道的磨削量很小(为普通方法加工的1/2~1/3),最大限度地保留了淬硬层深度和表面硬度,同时数控车削滚道使内、外圈的滚道中心直径的一致性得到了很好的保证,避免了因配磨而损失的淬硬层深度和表面硬度,进一步提高了回转支承的承载能力和使用寿命。
综上所述,只有“软、硬”兼备的滚道,才是回转支承承载能力的有效保证,而数控化加工是目前最有效和最可靠的手段。
造成挖掘机用回转支承早期失效的主要原因有二条:一是断齿;二是滚道破坏。
其中,断齿是主要原因,占90%以上,且绝大多数发生在挖掘机出厂后六个月以内。
这不但严重困扰着回转支承制造厂产品质量信誉,同时也对主机厂产品市场造成不利影响,因此认真解决好这一问题是回转支承制造厂和主机厂的共同的目标和责任,也是双方进一步合作共同发展的根本保证。
因断齿而使回转支承早期失效的根本原因是什么呢?设计问题;制造问题,材质问题;装配问题还是使用问题。
透过下列现象不难发现问题的本质之所在:①在过去的十二年里,马鞍山回转支承厂共为各类主机配套回转支承二万余套,除挖掘机行业外,仅有一起回转支承断齿记录,而且是发生在晚期。
当然,挖掘机的工况较塔吊、汽车吊等其它大部分使用回转支承的行业的主机工况要恶劣,回转速度较快,冲击负荷也较大,断齿的可能性相应地也大些,这也是不争的事实。
因此,挖掘机用回转支承的模数较同一滚道直径的其它行业主机用回转支承要大一档,而且是硬齿面(一般在47HRC~58HRC之间选取不同的硬度段),基本满足了挖掘机对回转支承齿轮的要求。
虽然统计资料表明挖掘机用回转支承早期断齿的概率大于其它主机,但也仅限于极少的二、三种挖掘机上,大部分机种极少有回转支承早期断齿事故发生。
②从我们掌握的资料分析,国内外绝大多数20~22吨级的挖掘机使用的回转支承齿轮模数都为10mm (或径节 =2.5),热处理和精度等级基本一致,国产挖掘机一般采用标准齿高和标准压力角。
回转支承齿轮周向许用力P可按下式计算:P=Kz*m*b/78 (吨)式中 Kz=(z/150)^(±0.09)外齿取+;内齿取-z-齿数m-模数mmb-齿宽mm若设齿宽b=80;齿数z=90~110;且为内啮合,则齿轮周向许用力为:p=(90~110/150)^(-0.09)*10*80/78=10.74~10.55(吨)可见齿轮的周向许用力能够满足该吨级的挖掘机对回转支承齿轮负荷要求,但在该级别中个别机型出现的回转支承早期断齿率却高达2%,其它绝大部分机型无此现象发生。
③通过对多起早期断齿实物的分析研究发现,大部分断齿发生在沿齿宽方向的上半部,一半以上的断裂面与轮齿的上端面相交,并成45°~60°左右的夹角,即使全齿脱落其裂纹也是自上而下扩张所致。
齿轮受挤压而产生的塑性变形也相当明显,且上部较下部严重得多,整圈齿槽宽都有不同程度变化,从下至上、从根至顶齿槽宽递增。
我们是否可以认为:造成挖掘机回转支承早期断齿的作用力并非是周向回转驱动力,而是与之啮合的小齿轮对其施加的径向挤压力,且挤压时小齿轮的轴线与回转支承齿轮轴线不平行。
该力产生于挖掘过程中地面对斗的反作用力,由于回转支承有间隙的原故,与回转支承内外圈分别联接的上下两部分在倾覆力矩的作用下,将发生在回转支承通过大臂的轴向剖面上的相对倾斜,同时产生沿回转支承径向与大臂反方向的相对位移,位移量与回转支承径向间隙相当。
因与回转支承啮合的小齿轮安装在大臂的相反方向,当两者齿侧间隙过小时,位移尚未完成,小齿轮便压上大齿轮,这种情况下本应由回转支承滚道承担的负荷却由齿轮担当了,由于小齿轮是悬臂安装原本倾斜的轴线在挤压力的反作用下进一步加剧,致使作用在大齿轮上的挤压力集中在齿宽的上部。
开始齿轮由塑性变形来补偿齿侧间隙的不足,随着回转支承滚道的进一步磨合,其径向间隙渐渐加大,而变形量却是有限的。
通过受力分析可以看到:小齿轮对大齿轮的挤压力是地面对斗的反作用力的几倍甚至十几倍,并且作用在齿廓上的力将被再一次放大,压力角越小放大系数越大。
这一经过两次放大的力足以造成大小齿轮断齿。
以上分析的结论与第③条现象是吻合的。
因此,笔者认为:回转支承早期断齿的根本原因是与小齿轮的配合侧隙过小。
建议侧隙值不小于回转支承径向间隙的1.25倍。
值得参改的是,我厂近期为加拿大制造的四种型号的挖掘机用回转支承的齿轮压力角分别为25°和27°,国内合资厂也有采用。
这对提高齿轮抗径向挤压能力是有效的。
当然,诸如回转支承材质缺陷;齿淬后残余内应力较大、内部有裂纹;因回转支承滚道失效回转卡滞;挖掘机违章操作等也可导致回转支承齿轮早期失效,但应该分布面较广且离散。
一、单排球式回转支承的选型计算1、计算额定静容量C0 = f ·D·d式中:Co ——额定静容量,kNf ——静容量系数,0.108 kN / mm2D ——滚道中心直径,mmd ——钢球公称直径,mm2、根据组合后的外载荷,计算当量轴向载荷式中:Cp ——当量轴向载荷,kNM ——总倾覆力矩,kN·mFa ——总轴向力,kNFr ——总倾覆力矩作用平面的总径向力,kN3、计算安全系数fs = Co / Cpfs值可按下表选取。
