本科毕业设计论文(多工位级进模设计)第一章概论1.1 级进模概述一个冲压零件,如用简易模具冲制,一般来说,每项冲压工序,如冲裁(冲孔、冲切或落料)、弯曲、拉深、成型等,就需要一副模具。
这对于一个比较复杂的冲压零件来说,则需要几副模具才能完成。
因此这种简易模具的生产效率,相对来说仍是较低的。
对于大批料生产的定型产品,用简易模具进行生产是极不适应的。
多工位级进模是冷冲模的一种。
级进模又称跳步模,它是在一副模具内,按所加工的零件分为若干个等距离工位,在每个工位上设置一定的冲压工序,完成冲压零件的某部分加工。
被加工材料(一般为条料或带料)在控制送进距离机构的控制下,经逐个工位冲制后,便得到一个完整的冲压零件(或半成品)。
这样,一个比较复杂的冲压零件,用一副多工位级进模即可冲制完成。
在一副多工位级进模中,可以连续完成冲裁、弯曲、拉深、成型等工序。
一般地说,无论冲压零件的形状怎样复杂,冲压工序怎样多,均可用一副多工位级进模冲制完成。
多工位级进模的结构比较复杂,模具制造精度高,这对模具设计者来说需要考虑的内容很多,尤其是级进模条料排样图的设计,模具各部分结构的考虑等都是十分重要的。
级进模,尤其是多工位级进模,配合高速冲床,实现高速自动化作业,能使冲压生产料率大幅度提高。
它在提高生产效率、降低成本、提高质量和实现冲压自动化等方面有着非常现实的意义。
多工位级进模可以对于一些形状十分复杂的冲压件进行冲裁、弯曲、拉深、成形加工。
对大批量生产的冲压零件尤其应当采用多工位级进模进行冲制。
1.2 级进模特点及其现状级进模是在压力机一次行程中完成多个工序的模具,它具有操作安全的显著特点,模具强度较高,寿命较长。
使用级进模便于冲压生产自动化,可以采用高速压力机生产。
级进模较难保证内、外形相对位置的一致性。
多工位级进模冲压工艺具有生产效率高,材料利用率高,冲压设备比较简单,对操作工人技术等级要求不高等优点,所以在工业生产中,应用广泛,并已成为不可缺少的重要加工手段之一。
多工位级进模毕业设计

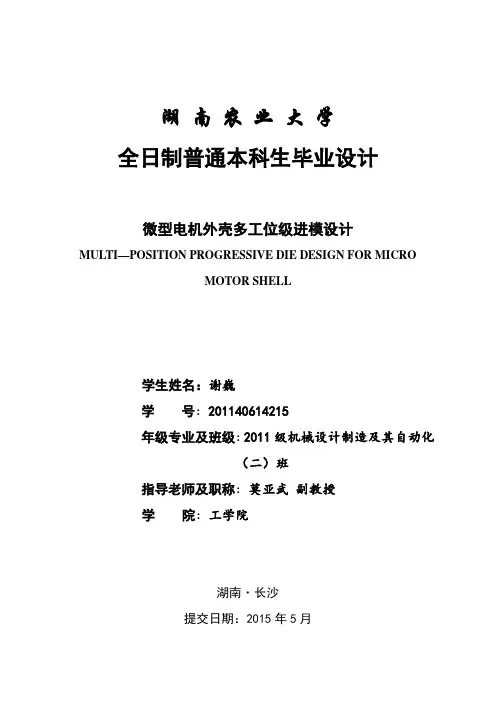

湖南农业大学全日制普通本科生毕业设计微型电机外壳多工位级进模设计MULTI—POSITION PROGRESSIVE DIE DESIGN FOR MICROMOTOR SHELL学生姓名:谢巍学号:201140614215年级专业及班级:2011级机械设计制造及其自动化(二)班指导老师及职称:莫亚武副教授学院:工学院湖南·长沙提交日期:2015年5月湖南农业大学全日制普通本科生毕业设计诚信声明本人郑重声明:所呈交的本科毕业设计是本人在指导老师的指导下,进行研究工作所取得的成果,成果不存在知识产权争议。
除文中已经注明引用的内容外,本论文不含任何其他个人或集体已经发表或撰写过的作品成果。
对本文的研究做出重要贡献的个人和集体在文中均作了明确的说明并表示了谢意。
本人完全意识到本声明的法律结果由本人承担。
毕业设计作者签名:年月日目录摘要 (1)关键词 (1)1 前言 (1)2 冲压的介绍 (2)2.1 冲压的概念和发展 (2)2.2 冲压的基本工序及模具 (3)2.3 冲压技术的现状及发展方向 (3)2.3.1 冲压成形理论及冲压工艺方面 (3)2.3.2 冲模是实现冲压生产的基本条件 (4)2.3.3 冲压设和冲压生产自动化方面 (4)2.3.4 冲压标准化及专业生产方面 (4)3 零件的冲压工艺性分析 (5)4 工艺方案的确定 (5)5 工艺设计计算 (6)5.1 毛坯尺寸的确定 (6)5.2 拉深工艺计算 (6)5.2.1 计算拉深系数 (6)5.2.2 各次拉深直径和高度 (6)5.2.3 确定是否采用工艺切口 (7)5.2.4 各次拉深凸凹模圆角半径 (7)5.2.5 拉深凸、凹模间隙 (8)5.2.6 拉深凸、凹模工作尺寸及其公差 (8)5.3 冲裁工艺计算 (8)5.3.1 冲孔凸、凹模刃口尺寸及其制造公差的确定原则 (8)5.3.2 凸、凹模刃口尺寸的计算方法 (9)5.3.4 冲孔凸、凹模间隙的确定原则 (9)5.3.5 冲孔凸、凹模间隙值的确定方法 (10)5.4 切边凸、凹模刃口尺寸及公差的确定 (10)5.5 排样设计 (10)5.5.1 排样原则 (10)5.5.2 搭边及其作用 (11)5.5.3 搭边值的确定 (11)5.5.4 条料宽度和送料步距的确定 (11)5.5.5 载体设计 (12)5.6 冲压力的计算和冲压设备的选择 (12)5.6.1 拉深力的计算 (12)5.6.2 压料力的计算 (12)5.6.3 冲裁力的计算 (13)5.6.4 卸料力,推件力,顶件力的计算 (13)5.6.5 冲压设备的选取 (13)5.7 压力中心计算 (15)6 模具结构形式设计 (15)6.1 卸料出件方式及构件的确定 (15)6.2 正装倒装结构 (16)6.3 导向方式 (16)6.4 送料及定位方式 (16)6.5 压料装置 (16)7 模具结构尺寸设计 (16)7.1 模板和模架结构尺寸 (17)7.2 模座平面尺寸 (17)7.3 模具闭合高度 (17)8 模具主要零部件设计 (17)8.1 凸模设计 (18)8.2 凹模设计 (18)8.3 定位零件的设计 (19)8.3.1 导正销的设计 (19)8.3.2 导料板导料销的设计 (19)8.4 卸料零件的设计 (19)8.4.1 卸料螺钉的选用 (19)8.4.2 卸料弹簧的选用 (20)8.5 导向和限位零件的设计 (20)8.5.1 外导柱的设计 (20)8.5.2 内导柱的设计 (20)8.5.3 限位柱的设计 (20)8.6 紧固螺钉和定位销的设计 (21)8.6.1 模板模座之间的紧固 (21)8.6.2 螺钉数量及大小的确定 (21)8.6.3 螺钉长度尺寸的设计 (21)8.6.4 定位销数量及大小的确定 (21)8.6.5 定位销长度尺寸的设计 (21)9 结论 (21)参考文献 (22)致谢 (23)微型电机外壳多工位级进模设计学生:谢巍指导老师:莫亚武(湖南农业大学工学院,长沙410128)摘要:对微型电机外壳进行了冲压工艺性分析,采用多工位级进模冲压生产。
多工位-级进模-毕业论文

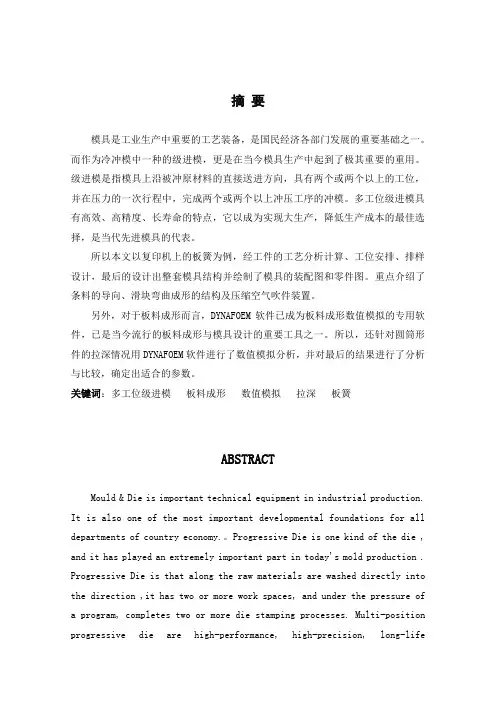

摘要模具是工业生产中重要的工艺装备,是国民经济各部门发展的重要基础之一。
而作为冷冲模中一种的级进模,更是在当今模具生产中起到了极其重要的重用。
级进模是指模具上沿被冲原材料的直接送进方向,具有两个或两个以上的工位,并在压力的一次行程中,完成两个或两个以上冲压工序的冲模。
多工位级进模具有高效、高精度、长寿命的特点,它以成为实现大生产,降低生产成本的最佳选择,是当代先进模具的代表。
所以本文以复印机上的板簧为例,经工件的工艺分析计算、工位安排、排样设计,最后的设计出整套模具结构并绘制了模具的装配图和零件图。
重点介绍了条料的导向、滑块弯曲成形的结构及压缩空气吹件装置。
另外,对于板料成形而言,DYNAFOEM软件已成为板料成形数值模拟的专用软件,已是当今流行的板料成形与模具设计的重要工具之一。
所以,还针对圆筒形件的拉深情况用DYNAFOEM软件进行了数值模拟分析,并对最后的结果进行了分析与比较,确定出适合的参数。
关键词:多工位级进模板料成形数值模拟拉深板簧ABSTRACTMould & Die is important technical equipment in industrial production. It is also one of the most important developmental foundations for all departments of country economy.。
Progressive Die is one kind of the die , and it has played an extremely important part in today's mold production . Progressive Die is that along the raw materials are washed directly into the direction ,it has two or more work spaces, and under the pressure of a program, completes two or more die stamping processes. Multi-position progressive die are high-performance, high-precision, long-lifecharacteristics, which become large-scale production, lower production costs the best choice is to die on behalf of contemporary art.The paper takes a type of stainless leaf spring in digital duplicator foe example. and design a die of the leaf spring by the analysis of the workpiece, the arrangement and layout design.. Besides, the paper focuses on the expected direction, the slider structure and bending pieces of compressed air blowing device.In addition, in terms of sheet metal forming, DYNAFOEM software has become a numerical simulation of sheet metal forming special software is popular in today's sheet metal forming and die design one of the important tools. Therefore, in view of the cylindrical pieces of the situation by drawing DYNAFOEM numerical simulation software analysis, and final results are analyzed and compared to determine the suitable parameters.Keywords:Multi-position Progressive Die metal forming Numerical simulation drawing leaf spring目录摘要 (I)ABSTRACT (II)第一章绪论 (1)1.1 选题意义 (1)1.2 我国冲压模具技术的发展概况 (2)1.2.1我国冲压模具技术的现状与发展 (2)1.2.2 多工位级进模的发展 (7)第二章多工位级进模设计的要点 (8)2.1 多工位级进模的特殊含义 (8)2.2 多工位级进模冲压特点与功能 (9)2.3 多工位级进模的分类和命名 (10)2.4 多工位级进模的使用条件与合理应用 (11)2.5. 多工位级进模的合理应用 (12)2.6.多工位级进模的设计步骤和注意事项 (13)2.7.多工位级进模的基本结构 (15)第三章板簧级进模的设计 (16)3.1 零件的工艺性分析 (16)3.2.1工位确定的原则 (17)3.2.2 板簧零件工位的确定 (18)3.3排样图设计 (19)3.4 计算压力并选用压力机 (22)3.4.1 各种压力的计算 (22)3.4.2模具压力中心的确定 (26)3.4.3 刃口尺寸确定 (27)3.4.4 压力机的选择 (30)3.5.板簧多工位级进模结构设计 (30)3.5.1选用标准模架、确定闭合高度及总体尺寸 (30)3.5.2.模架的选择和凸凹模的设计 (31)3.5.3 模板的设计 (37)3.5.3 弯曲凸凹模设计 (40)3.5.4出料及安全装置 (41)第四章带法兰的圆筒形件拉深情况的模拟分析 (43)4.1 DYNAFOEM软件的简介 (43)4.2 DYNAFORM软件在板料成形过程中的分析流程 (43)4.3 带法兰的圆筒形件拉深情况的模拟分析步骤 (44)4.1.1 计算毛皮尺寸 (45)4.1.2 判断拉深系数 (45)4.1.3 模拟分析的步骤 (45)4.4 最后的结果和分析 (49)第五章总结 (53)参考文献 (54)致谢 (56)第一章绪论1.1 选题意义模具作为特殊的工艺装备,在现代的制造业中越来越重要。
多工位级进模排样工艺分析
多工位级进模排样工艺分析金龙建;陈炎嗣【摘要】多工位级进模排样设计的合理对模具生产的稳定性、生产效率及降低制件的成本等至关重要,本文通过生产中的实例说明对多工位级进模带料的排样设计要点和实践中所得的经验进行分析总结,经过多年来的生产验证,所例举的排样设计合理,具有较高的生产效率。
对同类制件的排样设计具有一定参考价值。
%Multi-position progressive die layout for rational design of the mold production stability, production efficiency and reduce the cost of product, such as very important, in this paper, through the examples of the production of multi-position progressive die with material layout design and practice, summarize the experience of income, after years of production verification, the layout design is reasonable, and has higher production efficiency. Similar to the product layout design has reference value.【期刊名称】《模具制造》【年(卷),期】2012(000)010【总页数】7页(P44-50)【关键词】级进模;冲压工艺;排样设计;载体设计【作者】金龙建;陈炎嗣【作者单位】宝烁模具(上海)有限公司,上海201323;北京东方电子集团模具厂,北京100102【正文语种】中文【中图分类】TG385.21 引言设计多工位级进模时,首先要设计排样图。
模具专业毕业设计论文样板(多工位级进模)DOC
2)条料排样图方案比较绘制过程:①首先根据已绘制的零件图,零件展开图的形状、特点采用单排。
②按估计的工位数,以排样基准线为准划一排零件的展开形状图,初步预计每两个零件的间距为82.64mm 。
③按零件图的形状,考虑对弯曲、成形部分分解加工工序。
④综合考虑产品各内孔外形和各分解加工成新的内容,共分多少工位,以及各工位加工内容。
初始的条料排样图如图4-2所示图4-2 条料排样图初步设计第1工位:冲导正孔第2工位:冲孔第3工位:冲孔第4工位:冲孔第5工位:冲孔第6工位:冲中间材料及周边废料第7工位:冲中间材料及周边废料第8工位:冲中间材料及周边废料第9工位:空位第10工位:向下弯曲成型第11工位:向上弯曲成型第12工位:载体切断,落料该条料排样图基本可以完成工艺要求,但是在最后的向上弯曲的工位无法设置导正钉与杠杆机构,故对该条料排样图做了修改,中间部位的废料在前序工位中切除,这样就可以在后续的弯曲部位中有比较大的空间来设置杠杆机构。
修改后的条料排样图如图4-3所示图4-3 修改后的条料排样图1、冲导正孔2、冲孔3、冲孔4、冲孔5、冲孔6、冲外形7、冲外形8、冲外形9、空位 10、一弯 11、二弯 12、冲孔、落料1211109876543211、冲导正孔 2、冲孔 3、冲孔 4、冲孔 5、冲孔 6、冲外形 7、冲外形 8、冲外形 9、空位 10、一弯 11、二弯 12、落料123456789101112第1工位:冲导正孔第2工位:冲孔第3工位:冲孔第4工位:冲孔第5工位:冲孔第6工位:冲中间材料及周边废料第7工位:冲中间材料及周边废料第8工位:冲中间材料及周边废料第9工位:空位第10工位:向下弯曲成型第11工位:向上弯曲成型第12工位:载体切断,落料该方案就较好的解决了在最后的向上弯曲部位,杠杆机构与板料之间的可能产生的干涉问题。
在最后的工位只是进行载体的切断进行落料。
同时在一定程度上也对整体的冲裁力的平衡问题进行了改善。
多工位级进铸造模在汽车内板冲压件上的研究与应用论文
多工位级进铸造模在汽车内板冲压件上的研究与应用论文多工位级进铸造模在汽车内板冲压件上的研究与应用论文多工位级进模又称连续模,其模腔中具有两个或两个以上的工位,且这些工位都在一条直线上,在压力机一次行程中,可完成冲裁﹑弯曲﹑拉深﹑成形等多个工序。
具有效率高,生产成本低的特点。
在国内,多工位级进模一般在家电钢板模领域使用比较普遍,但在汽车领域,特别是铸造模领域应用还较少。
本文以某汽车门槛加强板为实例,将左右件合模并用级进模生产,从工序排布到模具设计、调试及实现给予简析,供有关人员参考。
一、产品工艺分析产品材质为 B 2 5 0 P 1 ,厚 1 . 4 m m ,零件尺寸为320mm×137mm×92mm,零件形面与孔均不左右对称(见图1)。
该件如用单冲工艺,工艺路线为OP10落料→冲孔→OP20成形→OP30翻边→OP40冲孔侧冲孔,共需开发7套模具。
因单冲生产效率低,不满足产能要求,经评议后采用左右件合模的多工位级进模生产,因模具尺寸较大,模具类型选用铸造模。
二、料带图设计在多工位级进模中,每冲压一次条料就由送料机向前送一个步距,以到达不同工位,每个工位的工作内容都不相同,在完成所有工序前,工序件与料带不分开。
