计控实验四-最少拍控制算法研究

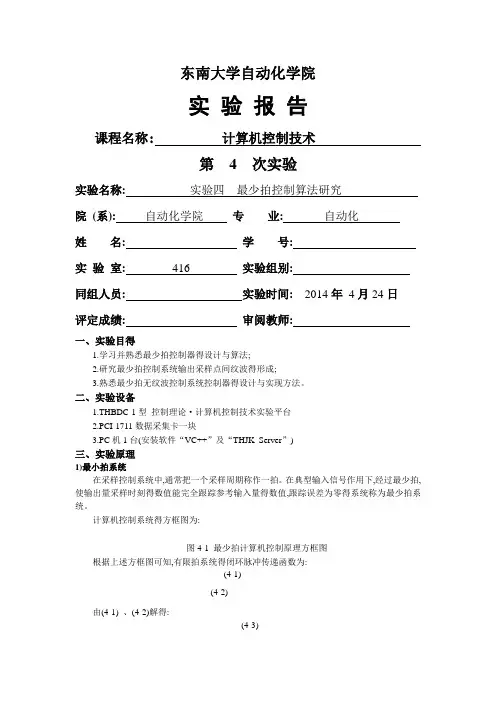

东南大学自动化学院实验报告课程名称: 计算机控制技术第 4 次实验实验名称:实验四最少拍控制算法研究院(系):自动化学院专业:自动化姓名:学号:实验室:416 实验组别:同组人员:实验时间: 2014年4月24日评定成绩:审阅教师:一、实验目得1.学习并熟悉最少拍控制器得设计与算法;2.研究最少拍控制系统输出采样点间纹波得形成;3.熟悉最少拍无纹波控制系统控制器得设计与实现方法。
二、实验设备1.THBDC-1型控制理论·计算机控制技术实验平台2.PCI-1711数据采集卡一块3.PC机1台(安装软件“VC++”及“THJK_Server”)三、实验原理1)最小拍系统在采样控制系统中,通常把一个采样周期称作一拍。
在典型输入信号作用下,经过最少拍,使输出量采样时刻得数值能完全跟踪参考输入量得数值,跟踪误差为零得系统称为最少拍系统。
计算机控制系统得方框图为:图4-1 最少拍计算机控制原理方框图根据上述方框图可知,有限拍系统得闭环脉冲传递函数为:(4-1)(4-2)由(4-1) 、(4-2)解得:(4-3)首先要使系统得过渡过程在有限拍内结束,显然,这样对系统得闭环脉冲传递函数提出了较为苛刻得要求,即其极点应位于z平面得坐标原点处。
亦即希望系统得脉冲传递函数为(4-4)式中:F(z)为H(z)得分子多项式,k为某一整数。
式(4-4)表明H(z)得极点都在z平面得原点,系统得脉冲响应在经过了有限数k拍以后就变为零,过渡过程结束。
式(4-4)表明了离散系统中,为了使过渡过程较快地结束应符合得条件。
K就是个有限值,它至少应该就是什么数值呢？可以分析一下闭环传递函数H(z)。
将式(4-4)代入D(z)表示式,得(4-5)如果m与n分别为对象与保持器得组合脉冲传递函数G(z)得分子与分母得阶次,为式(4-5)中F(z)得阶次,要使D(z)能实现,就应使分母得阶次大于分子得阶次(4-6)由式(4-6)可见,当时,H(z)得分子常数,暂态响应得持续节拍数最少。
实验四-最少拍控制系统设计
实验四最少拍控制系统设计
姓名学号班级
一、实验目的
1)通过本实验, 熟悉最少拍控制系统的设计方法。
2)学习基于Matlab/Simulink的最少拍控制系统的仿真研究方法。
二、实验原理
1.最少拍有纹波控制器的设计
已知被控对象的传递函数, , 零阶保持器传递函数, 采样周期。
试对单位阶跃、单位速度、单位加速度输入信号分别设计最少拍有纹波控制器。
基本原理参见教材上的相关内容。
图1 最少拍有纹波控制器Simulink仿真图(输入信号为单位速度) 2.最少拍无纹波控制器的设计
对图1中的被控对象, 试对单位阶跃、单位速度输入信号分别设计最少拍无纹波控制器。
原理参见教材上的相关内容。
三、实验内容
设计对单位阶跃、单位速度、单位加速度输入信号的最少拍有纹波控制器的参数, 并用Simulink进行仿真, 观察仿真结果并记录系统输出、控制信号以与偏差信号等响应曲线。
根据题意有:
有纹波设计如下
单位阶跃输入时:
响应：
单位速度输入时:
响应：
设计对单位阶跃、单位速度输入信号的最少拍无纹波控制器的参数, 并用Simulink进行仿真, 观察仿真结果并记录系统输出、控制信号以与偏差信号等仿真曲线。
根据题意有: 单位阶跃输入时:
响应：
四、实验报告
1)按照实验报告所要求的统一格式, 填写实验报告；
2)记录控制器参数设计过程、结果、Simulink仿真图和相关响应曲线。
根据实验过程和结果进行分析。
能否对单位加速度信号设计无纹波控制器？说明理由。
电液位置伺服系统最少拍控制应用研究
Ｖｏ ． ８ Ｎｏ． １２ ６ Ｄｅ ２ ９ ｃ． ｏｏ
电液 位 置 伺 服 系统 最 少 拍 控 制 应 用 研 究
曹 清 华 ， 萍先 刘
（ 昌工 程 学 院 机 械 与 动力 工程 系 ， 西 南 昌 ３０９ ） 南 江 ３０９
摘 要 ： 对 电液 伺 服 控 制 系统 的 特 点 ， 行 了计 算 机 控 制 系统 的 整 体 设 计 ， 针 进 以对 称 阀控 制 非对 称 缸 的 数 学模 型 为 基础 ， 考虑 一般 电液 伺 服 系统 的 元 件 ， 对伺 服 阀 、 服 放 大 器 、 ／ Ａ Ｄ卡 进 行 了 简化 ， 到 整 体 模 型 ， 用 最 少 拍 伺 Ｄ Ａ、 ／ 得 运
